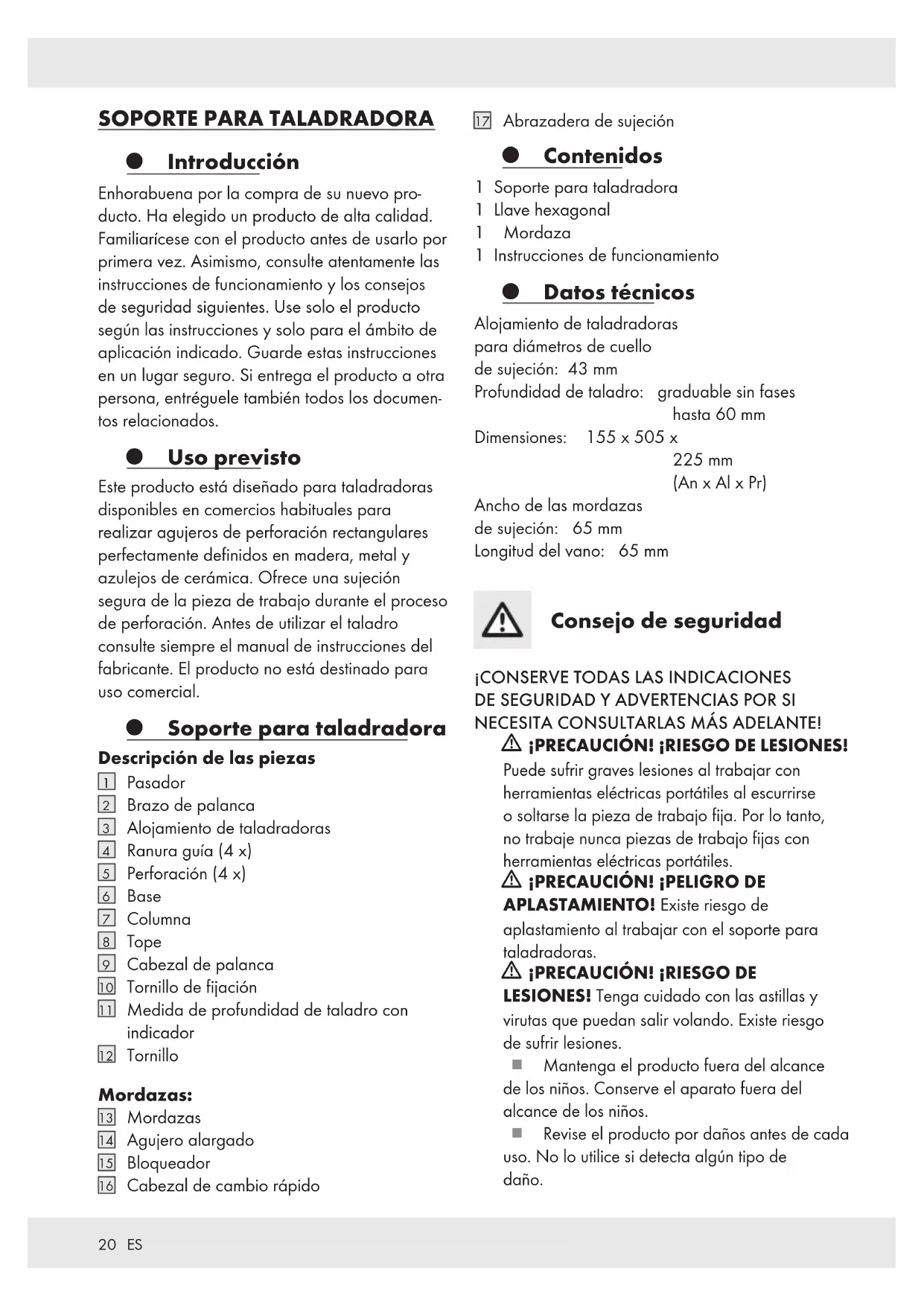

SUPORTE PARA BERBEQUIM
ES Instrucciones de montaje,utilizacion y advertencias de seguridad Pagina 20
Enhorabuena por la compra de su nuevo producto. Ha elegido un producto de alta calidad. Familiaricese con el producto antes de usarlo por primera vez. Asimismo, consulte atentamente las instrucciones de funciona y los consejos de seguridad siguientes. Use solo el producto según las instrucciones y solo para el ambito de aplicación indicado. Guarde estas instrucciones en un lugar seguro. Si entrega el producto a otra persona, entrega el también todos los documentos relacionados.
Uso previsto
Este produit está disnado para taladradoras disponibles en commercios habituales para realizar agujeros de perforacion rectangularesperfectamente definidos en madera, metal y azulejos de ceramica. Ofrece una sujecion segura de la pieza de trabajo durante el procesode perforacion. Antes de utiliser el taladro consulte siempre el manual de instrucciones delfabricante. El producto no está destinado parauso comercial.
Descripción de las piezas
1 Pasador
Brazo de palanca
3 Alojamento de taladradoras
4 Ranura guia (4x)
Perforación (4 x)
6 Base
7 Columna
Tope
9 Cabezal de palanca
Tornillo de fijación
Medida de profundidad de taladro con indicator
12 Tornillo
Mordazas:
Mordazas
14 Agujero alargado
15 Bloqueador
Cabezal de cambio=rápido
17 Abrazadora de sujeción
- Contenidos
1 Soporte para taladradora
1 Llave hexagonal
1 Mordaza
1 Instruetiones de funciona
- Datos tíncicos
Alojamento de taladradoras para diámetros de cuelo de sujeción: 43 mm
Profundidad de taladro:gradable sin fases
hasta 60 mm
Dimensiones: 155 × 505 ×
225 mm
Ancho de las mordazas
de sujeción: 65 mm
Longitud del vano: 65 mm
Consejo de segurança
CONSERVE TODAS LAS INDICACIONES
DE SEGURIDAD Y ADVERTENCIAS POR SI
NECESITA CONSULTARLAS MÁS ADELANTE!
iPRECAUCION! iRIESGO DE LESIONES!
Puede sufir graves lesiones al trabajo con herrimantas electricas portatiles al escurrirse o soltarse la pieza de trabajo fija. Por lo tanto, no trabajo nunca piezas de trabajo fijas con herrimantas electricas portatiles.
PRECAUCION! PELIGRO DE
APLASTAMENTO! Existe riesgo de
aplastamente al trabajo con el soporte para taladradoras.
iPRECAUCION! iRIESGO DE
LESIONES! Tenga cuidado con las astillas y virutas que pueda salir volando. Existe riesgo de sufrir lesiones.
-
Mantenga el producto fuera del alcance de los niños. Conserve el aparato fuera del alcance de los niños.
Revise el producto por días antes de cada uso. No lo utilizes si detecta uno tipo de día. -
Antes de cada uso compruebe que todos los tornillos del producto se encontrartran bien fjados.
- Utilice el producto sobre una superficie estable, lisa y sin danos (p. ej. un banco de trabajo).
- Desconecte siempre la taladradora de la red antes de los ajustes y durante las pausas de trabajo.
Para garantizar un trabajo seguro, el soporte para taladros deben montarse sobre un banco de trabajo o sobre una superficie estable y segura contra vuelcos. Utilice paraarlo las perforaciones en la base
Armado
- Nota: Para el montaje y los ajustes nécessita una llave macho hexagonal de 5 mm (incluida en el suministro), dos llave de boca (14 mm y 10 mm) y un destornillador de ranura (1,0 x 6,0 mm).
Conecte la colima base y apriete el tornillo para fjar la columna (vease fig. A).
Fije a continuacion el cabeza de la palanca a la columna.
Monte el brazo de palacad工作室 de la palanca (ver fig.B).Apriete los tornillos y las tuercas tan firmamente como sea possible.
Monte la mondaobre la base. Para ello, una los tornillos a工程技术 de los dos agujeros alargados 4 con las ranuras guia 14 de la base (vease fig.C).
Nota: Al desplazar las ranuras guia y los agujeros alargados puede centrarse la mordaza de forma exacta.
SujeciOn de la pieza de trabajo
Mantenga pulsado el cabeza de cambio rápido y desplace hacía atras el bloqueador hasta el tope (vease fig. D).
Coloque la pieza de trabajo en las mordazas 13.
■ Pulse el casingal de cambio=rápido y arrastre el bloqueador con la abrazadora de sujeción 17 hasta la pieza de trabajo.
Apriete la pieza de trabajo girando el bloqueador 15 hacla derecha (vease fig.E).
Fijación y ajuste de la taladradora
Coloque la taladradora con el cuello de sujecion en el alojamento correspondiente y atornillela firmamente (vease fig. F).
Introduzca la broca deseada en el portabrocas.
Afloje el tohiease fig. G).
Desplace el=cabezal depalcon en taladro fijado a la columna7 hasta que la broca este a punto de tocar la pieza de trabajo.
Apriete el tornillo y las tuercas tan firmamente como sea possible.
- Ajuste de la profundidad del taladro
■ Afloje el ypedesplacelo hasta el c眩al de palanca (vease fig. H)
■ Afloje el tornillo de fiidionediante un giro a la izquierda (vease fig. H).
Tenga cuidado porque thiso aflojar a el pasador 1 que caera hasta el tope.
Baje el brazo de paldea la profundidad del taladro deseada en la medida de profundidad con indicator.
Fije el tornillo de fijedénel tope con un giro a la derecha (vease fig.1).
- Orientación de la pieza de trabajo
■ Afloje los tornillos de sujecion de las mordazas 13.
- Oriente las mordazas con la pieza de trabajo con un desplazamento.
- Marque la posicion exacta y percuta uno de los+puntos de taladrado en la pieza de trabajo. Fije las mordazas de nuevo (vease fig.J).
Almacenaje y cuidado
Conserve la llave macho hexagonal en el aparato+junto al cuestion de palanca.
Guarde el producto en un lugar seco y fueerrobado antes de su entrega. En caso de defection del alcance de los niños. del producto, usted tiene derechos legales fremte
Limpie el producto con un pano humedo.
Engrase ligeramente las partes moviles, frotdicada) no supone una restricción de dichos las partes metálicas con un trapo aceitosoledgechos legales. para protegerlas del oxido.
El producto ha sido fabricado@cuidadosamente siguiendo exigentesnormasde calidad yha sido
probado antes de su entrega. En caso de defection del producto, usted tiene derechos legales fronte al vendedor del mesmo. Nuestra garantía (abajo
indicada) no supone una restricción de dichos dearesthos legales.
- Eliminación
El embalaje está totalmente compuesto por materiales reciclados que pueda desecharse en las instalaciones de reciclaje locales.
Puede averigar las options para eliminar el producto fuera de uso en la administración de su municipio o Ciudad.
Garantía
Este produit dispone de una garantía de 3 años desde la Fecha de compra. El plazo de garantía comienza a partir de la Fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requires como prueba de que se realizó la compra.
Si en el plazo de 3 años a partir de la Fecha de compra se produce un fallo de material o fabricación en este producto, reparamos el producto o lo sustituiremos Gratisamente por un producto nuevo (según这是我们 elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadequada.
La garantía cubre defectos de materiales o de fabricación.Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, porarlo, poderan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes fragiles como, por exemple, los interruptores, baterías y piezas de cristal.
