KH 2927-1 - Telémetro POWERFIX - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Medidor de Distancia por Ultrasonido (Telémetro)
Marca	Powerfix
Modelo	KH 2927-1
Alimentación	Batería de bloque de 9V (6LR61)
Rango de Medida	De 0,6 m a 16 m (aprox. 2 pies a 53 pies)
Precisión de Medida	±1%
Clase de Láser	Clase 2
Longitud de Onda del Láser	650 nm
Potencia de Salida del Láser (P máx.)	<1 mW
Unidades de Medida	Métricas (m) e Imperiales (pies/pulg)
Funciones	Distancia, Área, Volumen, Suma de mediciones, Visualización de temperatura, Recuperación de últimas mediciones
Pantalla	LCD con valores de medida y símbolos
Nivel de Burbuja	Sí, para alineación
Apagado Automático	Después de aprox. 60 segundos de inactividad
Indicador de Batería	Símbolo de batería baja en la pantalla
Limpieza	Paño seco y suave; no usar limpiadores químicos ni abrasivos
Almacenamiento	Lugar seco y libre de heladas
Artículos Incluidos	Medidor de Distancia por Ultrasonido, Batería de 9V, Instrucciones de Uso
Garantía	3 años desde la fecha de compra
Fabricante / Importador	Kompernass GmbH, Burgstrasse 21, 44867 Bochum, Alemania

Preguntas frecuentes - KH 2927-1 POWERFIX

¿Cómo enciendo el telémetro Powerfix KH 2927-1?

Presione el botón ON/OFF (etiquetado ⑩) para encender el dispositivo. La pantalla se activará.

¿Cuál es el rango de medida de este dispositivo?

El rango de medida es de 0,6 m a 16 m (aproximadamente 2 pies a 53 pies). Si la distancia está fuera de este rango, aparecerá 'Error' en la pantalla.

¿Cómo puedo cambiar entre metros y pies/pulgadas?

Presione el botón FT/M (etiquetado ④) para alternar entre unidades métricas (metros) e imperiales (pies/pulgadas).

¿Qué debo hacer si aparece el símbolo de batería en la pantalla?

Reemplace la batería de bloque de 9V (6LR61) lo antes posible. Una batería débil puede causar mediciones inexactas. Siga las instrucciones en la sección 'Inserción de la batería'.

¿Puedo medir áreas y volúmenes con este telémetro?

Sí. Presione el botón MODE (etiquetado ⑨) repetidamente para seleccionar el modo de medición de área o volumen. Siga las indicaciones en pantalla para medir largo, ancho y alto.

¿Cómo sumo varias distancias?

Mida una distancia, luego presione el botón RECALL (etiquetado ⑤) para sumarla. Aparece un '+'. Mida la siguiente distancia y la suma se mostrará en la línea inferior. Repita según sea necesario. Para salir, presione MODE.

¿Es seguro mirar el haz láser?

No. El dispositivo contiene un láser Clase 2. Nunca mire fijamente al haz ni lo dirija a personas o animales. La radiación láser puede causar daños oculares graves.

¿Cómo limpio y almaceno el dispositivo?

Limpie el dispositivo con un paño seco y suave. No use limpiadores químicos ni abrasivos. Almacénelo en un lugar seco y libre de heladas. Retire la batería si no lo usa durante un período prolongado.

¿Qué debo hacer si el dispositivo no enciende?

Verifique que la batería de 9V esté insertada correctamente con la polaridad adecuada. Si la batería está agotada, reemplácela. También asegúrese de que el compartimiento de la batería esté bien cerrado.

¿Cómo funciona el apagado automático?

El dispositivo se apagará automáticamente después de aproximadamente 60 segundos de inactividad para ahorrar batería. Presione el botón ON/OFF para encenderlo nuevamente.

MANUAL DE USUARIO KH 2927-1 POWERFIX

Medidor por ultrasonidos

Uso conforme al previsto 2
Indicaciones de seguridad 2
Datos técnicos 3
Volumen de suministro 4
Desembalaje 4
Descripción del aparato 4
Colocar la pila 4
Medición de distancias 5
Suma de distancias 7
Medición de superficies	7
Suma de superficies	8
Medición de volumen	8
Suma de volúmenes	9
Visualización de las últimas mediciones	9
Indicación de temperatura	9
Indicador de la carga de la pila	10
Desconexión automática	10
Mantenimiento y limpieza	10
Evacuación	10
Garantía y servicio	11
Importador	11

Lea atentamente este manual de instrucciones antes del primer uso y consérvelo para posteriores utilizaciones. Si traspasa el aparato a terceros, cédales también las instrucciones de uso.

Uso conforme al previsto

El telémetro ultrasónico ha sido concebido para medir distancias, así como para calcular superficies y volúmenes. Este aparato está indicado exclusivamente para uso privado. No lo utilice con fines comerciales.

Indicaciones de seguridad

¡Peligro de lesiones!

• No utilice el aparato en lugares donde exista riesgo de incendio o explosiones, por ejemplo en la proximidad de líquidos o gases inflamables.
• No permita utilizar el aparato a personas (incluidos los niños) cuyas facultades físicas, sensoriales o mentales, así como su falta de conocimientos o de experiencia, les impida hacer un uso seguro del mismo si no están bajo vigilancia o han sido instruidos correctamente acerca del uso del aparato.
• Vigile a los niños para asegurarse de que no juegan con el aparato.

¡Peligro por radiación láser!

El aparato contiene un láser de la clase 2.

No oriente nunca el láser hacia las personas o bien hacia los animales. No mire nunca directamente al rayo láser. El láser podría dañar los ojos.

• No dirija el rayo láser hacia materiales altamente reflectantes. Peligro por la luz reflectante.
• Queda prohibido cualquier ajuste para aumentar la potencia del láser. ¡Existe peligro de lesiones!
• No nos hacemos cargo de los daños derivados por la manipulación del dispositivo láser, así como por incumplimiento de las indicaciones de seguridad.

¡Advertencia contra daños en el aparato!

- No exponga el aparato a la lluvia. No utilice el aparato en entornos mojados o húmedos.

Manejo de las pilas

¡Riesgo de explosión!

No arroje las pilas al fuego. No vuelva a cargar las pilas.

• Nunca perfore las baterías, jamás soldee o suelde las baterías. No cortocircuite nunca las pilas. ¡Existe riesgo de explosión y de lesiones!
• Si no utiliza el aparato durante un largo periodo, retire la pila del mismo, ya que puede derramarse el ácido de la pila.
• Si la pila pierde líquido, use guantes de protección para evitar el peligro de corrosión. Limpie el compartimiento de pilas y los contactos de las pilas con un paño seco.
• Reemplace siempre la pila por otra del mismo tipo.
• Los niños no deben tener acceso a las pilas. Los niños pueden meterse las pilas en la boca y atragantarse. En caso de ingestión de una pila, contacte un médico de inmediato.

Datos técnicos

Rango de medición: 0,6 16 m

Precisión de medición: +/ 1%

Clase de láser: 2

Longitud de onda (λ): 650 nm

Potencia de salida (P máx.): <1 mW

Volumen de suministro

• Medidor por ultrasonidos
• Pila monobloc de 9V
• Instrucciones de uso

Desembalaje

Saque el telémetro ultrasónico del embalaje. Retire todas las medidas de seguridad del transporte y material de embalaje. Retire el plástico protector de la pantalla ⑫.

Descripción del aparato

① Orificio de salida del láser
② Emisor/receptor de ultrasonidos
③ Sensor de temperatura
4 Tecla FT/M
5 Tecla RECALL
6 Punto de medición
⑦ Compartimento de pilas
8 Nivel
9 Tecla MODE
10 Tecla ON/OFF
⑪ Tecla READ
12 Pantalla

Colocar la pila

1. Abra el compartimento de la pila ⑦ de la parte trasera del telémetro ultrasónico.
2. Introduzca la pila monobloc de 9V en el contacto. Tenga en cuenta la polaridad correcta.
3. Introduzca la pila monobloc de 9V en el compartimento de la pila ⑦.

Atención:

Tenga cuidado de no aprisionar los cables. Esto puede ocasionar daños irreparables en el aparato.

1. Cierre el compartimento de las pilas ⑦. La tapa del compartimento tiene que encajar de forma audible.

Medición de distancias

1. Encienda del aparato pulsando la tecla ON/OFF ⑩.

2. Si es necesario, pulse varias veces la tecla MODE ⑨, hasta que aparezca en la pantalla la indicación ____ (medición de distancias).

3. Para cambiar de las unidades métricas (metro M) a las angloamericanas (pies'/pulgadas'') y viceversa, pulse la tecla FT/M 4.

4. Mantenga el aparato en posición horizontal frente a la pared a la que quiere medir la distancia. El emisor/receptor ultrasónico ② debe apuntar a la pared en ángulo recto. Para ello, utilice el nivel de burbuja ⑧: La burbuja del nivel ⑧ debe situarse entre las marcas (véase la fig. 1).

5. Pulse un momento la tecla READ ⑪. Se proyectará un punto láser y se escuchará una señal acústica. Mantenga el aparato en esta posición hasta que aparezca la distancia medida en el Display ⑫.

i Advertencia:

¡La medición comienza en el punto de medida ⑥! Si la medi ción se encuentra fuera del rango de medición, en la pantalla aparecerá "Error" o una cifra ilógica. El rango de medición va de 0,6 m (2') a 16 m (53').

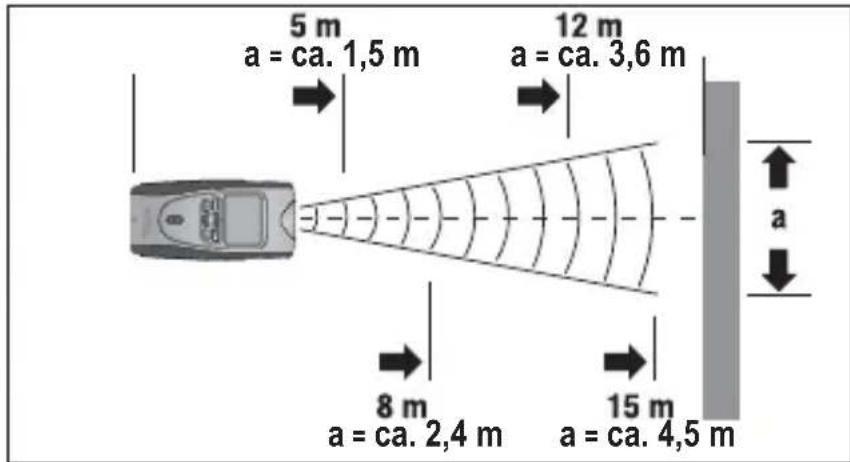

Observe las siguientes imágenes:

Fig. 1

Fig. 2

Cuanto más alejado se encuentre de la pared, más amplia será la superficie (a) que el telémetro medirá con el ultrasonido (fig. 2). Procure, por lo tanto, dirigir siempre el telémetro en ángulo recto hacia una superficie plana (fig. 1 y 3). Por favor compruebe que no haya objetos dentro del rango de medición.

¡Falso!

La falta de potencia de las pilas provoca que el resultado de la medición sea inexacto. Si la pila no tiene carga suficiente, aparecerá el símbolo de la pila en la pantalla.

Suma de distancias

1. Mida una distancia, como se describe en el capítulo "Medición de distancias".
2. Si es necesario, pulse varias veces la tecla MODE ⑨, hasta que aparezca en la pantalla ⑫ la indicación L (medición de distancias).
3. Pulse la tecla READ ⑪, para realizar una medida de distancia.
4. Pulse la tecla RECALL ⑤. En la pantalla aparece „+“ y la distancia medida se transfiere a la línea inferior.
5. Mida la siguiente distancia. La nueva distancia medida se indicará en la línea superior y la suma de las distancias se indicará en la línea inferior.
6. Repita los pasos 2 hasta 4, para sumar más valores de medición.
7. Si desea salir del modo de suma, pulse la tecla MODE ⑨. Se borran todos los valores.

Medición de superficies

1. Encienda el aparato pulsando la tecla ON/OFF ⑩.
2. Si es necesario, pulse varias veces la tecla MODE ⑨, hasta que aparezca en la pantalla ⑫ la indicación w (medición de superficie). Parpadeará la barra para la primera parte de la medición.
3. Pulse la tecla READ ⑪, para medir la longitud. La barra para la segunda parte de la medición parpadea.
4. Pulse la tecla READ ⑪, para medir la anchura. La anchura se indicará en la línea superior y la superficie en metros cuadrados (m²) como producto de ambas distancias se indicará en la línea inferior.

Suma de superficies

1. Mida una superficie, como se describe en el capítulo "Medición de superficies".
2. Pulse y mantenga accionada la tecla MODE ⑨. En la pantalla ⑫ aparece „M+”. Se ha grabado la superficie medida.
3. Pulse la tecla MODE ⑨. El aparato está listo para la segunda medición.
4. Mida la siguiente superficie.
5. Pulse la tecla RECALL ⑤. En la pantalla aparece "+"
6. Pulse y mantenga accionada la tecla RECALL ⑤. En la línea inferior se muestra el resultado de la primera medición.
7. Pulse la tecla RECALL ⑤. Ambas mediciones son sumadas, el resultado se visualiza en la línea inferior.
8. Repita los pasos 2 hasta 7, para sumar más valores de medición.
9. Si desea salir del modo de suma, pulse la tecla MODE ⑨. Se borran todos los valores.

Medición de volumen

1. Encienda el aparato pulsando la tecla ON/OFF ⑩.
2. Si es necesario, pulse varias veces la tecla MODE ⑨, hasta que aparezca en la pantalla ⑫ la indicación (medición de volumen). Parpadeará la barra para la primera parte de la medición.
3. Pulse la tecla READ ⑪, para medir la longitud. La barra para la segunda parte de la medición parpadea.
4. Pulse la tecla READ ⑪, para medir la anchura. Parpa deará la barra para la tercera parte de la medición.
5. Pulse la tecla READ ⑪, para medir la altura. En la línea superior aparecerá la altura medida.
   La altura se indicará en la línea superior y el volumen en metros cúbicos (m³) como producto de las tres distancias se indicará en la línea inferior.

Suma de volúmenes

1. Mida un volumen, como se describe en el capítulo "Medición de volumen".
2. Pulse y mantenga accionada la tecla MODE ⑨. En la pantalla ⑫ aparece „M+”. Se ha grabado el volumen medido.
3. Pulse la tecla MODE ⑨. El aparato está listo para la segunda medición.
4. Mida el siguiente volumen.
5. Pulse la tecla RECALL ⑤. En la pantalla aparece "+"
6. Pulse y mantenga accionada la tecla RECALL ⑤. En la línea inferior se muestra el resultado de la primera medición.
7. Pulse la tecla RECALL 5. Ambas mediciones son sumadas y el resultado mostrado en la línea inferior.
8. Repita los pasos 2 hasta 7, para sumar valores de medición adicionales.
9. Si desea salir del modo de adición, pulse la te cla MODE ⑨. Todos los valores son borrados.

Visualización de las últimas mediciones

Después de efectuar una suma de mediciones, la medición de una superficie o de un volumen, pulse repetidamente la tecla READ ⑪ para mostrar los diferentes valores de la medición.

Parpadeará la barra del valor de medida correspondiente y se mostrará el resultado de la medición en la línea superior de la pantalla 12.

Indicación de temperatura

Pulse y mantenga accionada la tecla FT/M ④. En la pantalla ⑫ aparece en la línea inferior la indicación de temperatura.

Para cambiar entre el sistema internacional SI (Grados Celsius) y el sistema angloamericano (Grados Fahrenheit), Pulse la tecla FT/M ④. Si desea salir la Indicación de temperatura, Pulse la tecla MODE ⑨.

Indicador de la carga de la pila

En la pantalla ⑫ aparece un símbolo de pila cuando ésta tiene poca carga. Cambie la pila cuanto antes (véase capítulo "Colocación de la pila"). De otro modo los resultados de la medición no serán fiables.

Desconexión automática

Si no se pulsa ninguna tecla durante 60 segundos aprox., se desconectará automáticamente el aparato.

Mantenimiento y limpieza

• Guarde el aparato en un lugar seco y libre de heladas.
• Si no va a utilizar el aparato durante una temporada larga, retire la pila de su compartimento.
• Limpie el aparato con un paño seco y blando.
• No utilice productos de limpieza químicos o abrasivos. Podría dañar la carcasa.

Evacuación

En ningún caso deberá tirar el aparato con la basura doméstica. Este producto está sujeto a la directiva europea 2002/96/EC.

Evacue el aparato mediante una empresa de evacuación autorizada o por medio del dispositivo de evacuación de su municipio.

Tenga en cuenta las normativas actuales en vigor. En caso de dudas póngase en contacto con su centro de evacuación.

Eliminación de las pilas/baterías

Las pilas/baterías no pueden ser desechadas con la basura doméstica. Cada usuario está obligado legalmente a llevar las pilas/baterías a un punto de recogida de su comunidad / de su barrio o al establecimiento de compra.

Con esta obligación se consigue que las pilas / baterías se desechen de forma respetuosa con el medio ambiente. Devuelva las pilas/baterías sólo en estado descargado.

El material de embalaje debe desecharse de forma respetuosa con el medio ambiente.

Garantía y servicio

Con este aparato recibe usted 3 años de garantía desde la fecha de compra. El aparato ha sido fabricado cuida dosamente y ha sido probado antes de su entrega. Guarde el comprobante de caja como justificante de compra.

Si necesitara hacer uso de la garantía, póngase en contacto por teléfono con su centro de servicio habitual.

Éste es el único modo de garantizar un envío gratuito.

La garantía cubre sólo defectos de fabricación o del material, pero no los daños de transporte, piezas sujetas a desgaste y los daños sufridos por las piezas frágiles p. ej. el interruptor o baterías. Este producto ha sido diseñado exclusivamente para el uso particular y no para el uso industrial.

En caso de manipulación indebida e incorrecta, uso de la fuerza y en caso de abrir el aparato personas extrañas a nuestros centros de asistencia técnica autorizados, la garantía pierde su validez. Esta garantía no reduce en forma alguna sus derechos legales.

Por el mero hecho de hacer uso de la garantía no implica la prolongación del período de válidez de la garantía. Ello rige también para piezas sustituidas y reparadas.

Los posibles daños y defectos detectados al comprar el producto, se han de notificar de inmediato o como muy tarde dos días desde la fecha de compra. . Finalizado el periodo de garantía, las reparaciones se han de abonar.

ES Kompernass Service España

Tel.: [phone]

E Mail: [e-mail]

Importador

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Tel.: [phone] (0,12 EUR por minuto)

E Mail: [e-mail]
