BEDIENUNGSANLEITUNG Z31280 POWERFIX
Montage-, Bedienungs- und Sicherheitshinweise

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise
Seite
20








BOHRMASCHINENSTÄNDER
Bestimmungsgemäße Verwendung
Das Produkt ist für handelsübliche Bohrmaschinen zum Setzen exakt definierter rechtwinkliger Bohrlöcher in Holz, Metall und keramische Fliesen geeignet. Es besteht die Möglichkeit zum sicheren Einspannen des Werkstücks während des Bohrvorgangs. Ziehen Sie vor dem Gebrauch der Bohrmaschine unbedingt die Bedienungsanleitung des Herstellers hinzu. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.
Teilebeschreibung
Bohrmaschinenständer:
1 Stift
2 Hebelarm
3 Bohrmaschinen-Aufnahme
4 Führungsnut (4 x)
5 Bohrung (4 x)
6 Grundplatte
7 Säule
8 Anschlag
9 Hebelkopf
10 Feststellschraube
11 Bohrtiefenmaß mit Anzeige
12 Schraube
Schraubstock:
13 Schraubstock
14 Langloch
15 Feststeller
16 Schnellspannknopf
17 Spannbacke
Lieferumfang
1 Bohrmaschinenständer
1 Innensechskantschlüssel
1 Schraubstock
1 Bedienungsanleitung
● Technische Daten
Bohrmaschinen-Aufnahme
für Spannhalsdurchmesser: 43 mm
Bohrtiefe: bis 60 mm stufenlos
einstellbar
Maße: 155 × 505 × 225 mm
$$ (B \times H \times T) $$
Spannbackenbreite: 65 mm
Spannweite: 65 mm

Sicherheitshinweise
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!
⚠ VORSICHT! VERLETZUNGSGEFAHR!
Beim Arbeiten mit handgeführten Elektrowerkzeugen können Sie sich durch Abrutschen oder Lösen des eingespannten Werkstücks schwer verletzen. Bearbeiten Sie deshalb niemals eingespannte Werkstücke mit handgeführten Elektrowerkzeugen.
⚠ VORSICHT! QUETSCHGEFAHR! Es
besteht das Risiko der Quetschgefahr beim Hantieren mit dem Bohrmaschinenständer.
⚠ VORSICHT! VERLETZTUNGSGEFAHR!
Achten Sie auf herumfliegende Späne und Splitter. Es besteht Verletzungsgefahr.
Halten Sie das Produkt von Kindern fern. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
Kontrollieren Sie das Produkt vor jedem Gebrauch auf eventuelle Beschädigungen. Verwenden Sie es nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Kontrollieren Sie alle Schrauben des Produkts vor jedem Gebrauch auf festen Sitz.
■ Verwenden Sie das Produkt auf einer stabilen, ebenen und unbeschädigten Oberfläche (z.B. einer Werkbank).
Trennen Sie die Bohrmaschine vor Einstellarbeiten und bei Arbeitspausen immer vom Netz.
Um ein sicheres Arbeiten zu gewährleisten, muss der Bohrmaschinenständer auf einer Werkbank oder einer stabilen, kippsicheren Ablage montiert werden. Verwenden Sie dazu die Bohrungen 5 in der Grundplatte 6.
Montage
Hinweis: Für die Montage- und Einstellarbeiten benötigen Sie einen 5 mm Innensechskantschlüssel (Lieferumfang), zwei Gabelschlüssel (14 mm & 10 mm) und einen Schlitz-Schraubendreher (1,2 x 8,0 mm).

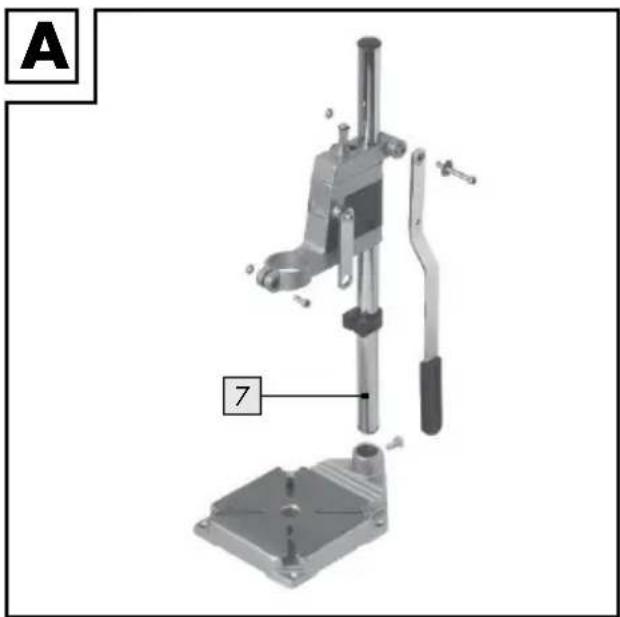

Verbinden Sie die Säule mit der Grundplatte 6. Befestigen Sie anschließend den Hebelkopf 9 auf der Säule (siehe Abb. A).

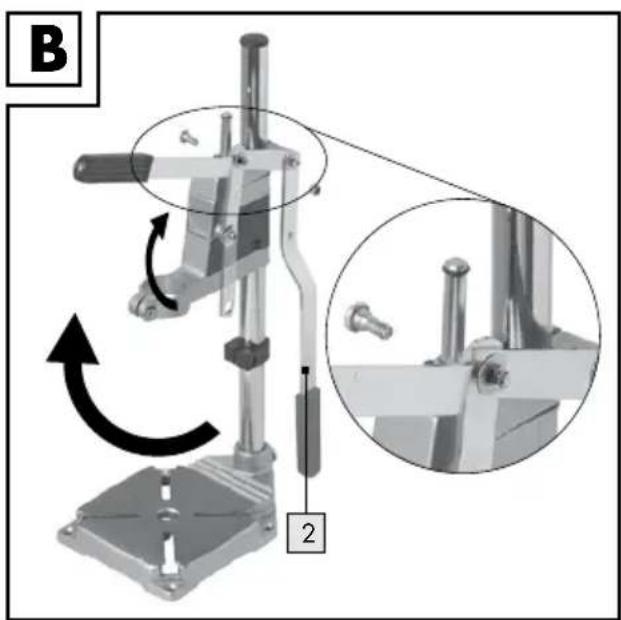

Montieren Sie den Hebelamam Hebelkopf (siehe Abb. B). Ziehen Sie die Schrauben und Muttern so fest wie möglich an.
Montieren Sie den Schraubstökauf der Grundplatte. Verbinden Sie dazu die Schrauben durch die beiden Langlöcher 14 mit den Führungsnuten 4 der Grundplatte (siehe Abb. C).
Hinweis: Durch Verschieben in den Führungsnuten und Langlöchern kann der Schraubstock exakt ausgerichtet werden.
● Werkstück einspannen
Halten Sie den Schnellspannknöpf gedrückt und ziehen Sie den Feststeller 15 bis zum Anschlag zurück (siehe Abb. D).
Setzen Sie das Werkstück in den Schraubstock 13 ein.
Drücken Sie den Schnellspannknopf und schieben Sie den Feststeller mit der Spannbacke 17 bis an das Werkstück.
- Fixieren Sie das Werkstück durch eine Rechtsdrehung (siehe Abb. E).
● bohrmaschine einspannen und ausrichten
Setzen Sie die Bohrmaschine mit dem Spannhals in die Bohrmaschinen-Aufnahme 3 ein und verschrauben Sie sie fest (siehe Abb. F).
- Setzen Sie einen geeigneten Bohrer in das Bohrfutter ein.
Lösen Sie die Schraube (siehe Abb. G).
Verschieben Sie den Hebelkopfmit eingespannter Bohrmaschine an der Säule 7, bis der Bohrer das Werkstück fast berührt.
Ziehen Sie die Schraube und Muttern so fest wie möglich an.
bohrtiefe einstellen
- Lockern Sie den Anschlag und schieben Sie ihn bis an den Hebelkopf 9 (siehe Abb. H).
- Lockern Sie die Feststellschraube durch eine Linksdrehung (siehe Abb. H).
Achten Sie darauf, dass sich der \$100thierbei löst und bis zum Anschlag nach unten rutscht.
Bewegen Sie den Hebelarm nach unten und lesen Sie die gewünschte Bohrtiefe am Bohrtiefenmaß mit Anzeige 11 ab.
Fixieren Sie die Feststellschraube und den Anschlag 8 durch eine Rechtsdrehung (siehe Abb. I).
● Werkstück ausrichten
■ Lockern Sie die Halteschrauben vom Schraubstock 13.
■ Richten Sie den Schraubstock mit dem Werkstück durch Verschieben aus.
Markieren Sie die genaue Position und schlagen Sie ein Bohr-Punkt auf dem Werkstück. Fixieren Sie den Schraubstock wieder (siehe Abb. J).
● Lagerung und Pflege
Bewahren Sie den Innensechskantschlüssel in der Vorrichtung am Hebelkopf auf.
Bewahren Sie das Produkt an einem trockenen, für Kinder nicht erreichbaren Ort auf.
■ Reinigen Sie das Produkt mit einem feuchten Tuch.
Fetten Sie bewegliche Teile leicht ein, reiben Sie blanke Metallteile zum Schutz vor Rost mit einem öligen Lappen ab.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
GARANTIE
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
OWIM GmbH & Co. KG
Stiftsbergstraße 1
D-74167 Neckarsulm
Model No.: Z31280
Version: 07/2015
IAN 114375
