BEDIENUNGSANLEITUNG HG01976 POWERFIX

Bedienungs- und Sicherheitshinweise

IT MT

SET DI CALIBRI PER TASSELLI E PUNTE DA TRAPANO

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 19

Bohr- und Dübellehre-Set

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist dafür vorgesehen, exakt ausgerichtete Dübellöcher in Holzbretter zu bohren. Das Produkt ist zur privaten Verwendung konzipiert und darf nicht für gewerbliche Zwecke eingesetzt werden.

Lieferumfang

1 Bohrlehre
3 Holzbohrer
3 Tiefenstopps
150 Holzdübel
1 Montageschlüssel
1 Bedienungsanleitung

Teilebeschreibung

1 Holzbohrer
2 Tiefenstopps
3 Holzdübel
4 Montageschlüssel
5 Verriegelung
6 Einstellscheibe
7 Parallelanschlag

8 seitliche Messskala
9 Ausrichtungshilfe

TechnischeDaten

Maximale Bohrtiefe: ∅ 6 mm: 25 mm, ∅ 8 mm: 35 mm, ∅ 10 mm: 55 mm

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Produkt. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ VORSICHT!QUETSCHGEFAHR! Es besteht das Risiko der Quetschgefahr beim Hantieren mit dem Produkt.

■ VORSICHT!VERLETZTUNGSGEFAHR!

Achten Sie auf herumfliegende Späne und Splitter. Es besteht Verletzungsgefahr.

■ Halten Sie das Produkt von Kindern fern. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.

Kontrollieren Sie das Produkt vor jedem Gebrauch auf eventuelle Beschädigungen. Verwenden Sie es nicht, wenn Sie irgendwelche Beschädigungen feststellen.

■ Verwenden Sie das Produkt auf einer stabilen, ebenen und unbeschädigten Oberfläche (z. B. einer Werkbank).
Trennen Sie die Bohrmaschine vor Einstellarbeiten und bei Arbeitspausen immer vom Netz.

●Bohrergrößeeinstellen (s. Abb. A)

1. Entsperren Sie das Produkt, indem Sie die Verriegelung 5 gegen den Uhrzeigersinn drehen.
2. Drücken Sie die Verriegelung 5 und halten Sie diese gedrückt.
3. Drehen Sie die Einstellscheibe 6 so, dass der Pfeil auf die gewünschte Bohrergröße zeigt.
4. Lassen Sie die Verriegelung 5 los und drehen Sie diese im Uhrzeigersinn, um das Produkt wieder zu sperren.

●Tiefenstoppanbringen (s. Abb B und C)

☐ Schieben Sie den gewünschten Tiefenstopp über den entsprechenden Holzbohrer 1. Ziehen Sie auf der gewünschten Höhe mit dem Montageschlüssel 4 die Innensechskantschraube des Tiefenstopp 2 an, um diesen zu befestigen.

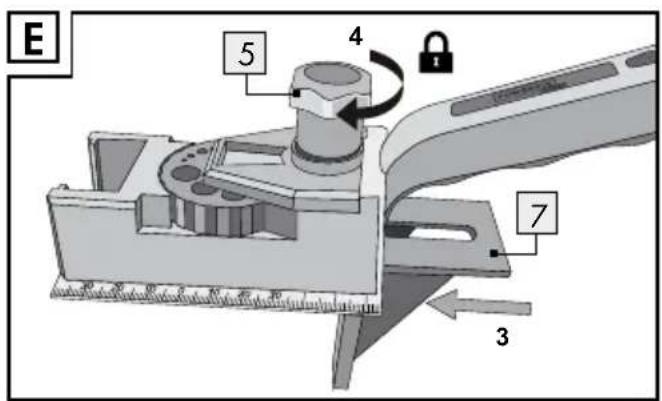

- Parallelanschlag am Produkt befestigen (s. Abb. D und E)

1. Entsperren Sie das Produkt, indem Sie die Verriegelung 5 gegen den Uhrzeigersinn drehen. Drücken Sie die Verriegelung 5 und halten Sie diese gedrückt.
2. Führen Sie den Parallelanschlag 7 in das Produkt ein.
3. Lassen Sie die Verriegelung 5 los.
4. Drehen Sie die Verriegelung 5 im Uhrzeigersinn, um den Parallelanschlag 7 zu verriegeln.

- Löcherbohren (T-Verbindungen)

Hinweis: Sie benötigen einen Akku-Bohrer. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihres Akku-Bohrers hinzu.

□ Befestigen Sie das zu bearbeitende Brett A am Werktisch.

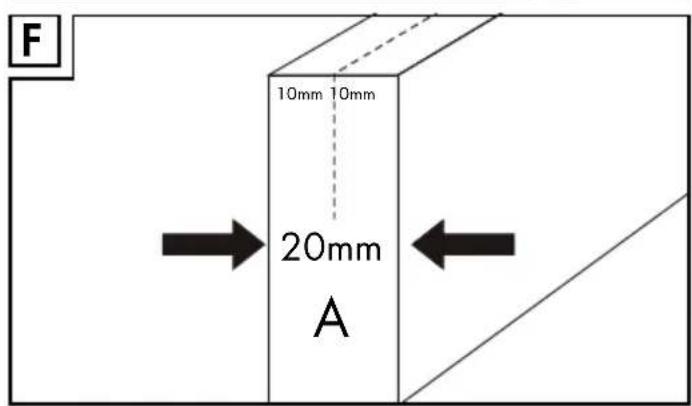

☐ Markieren Sie bei dem zu bearbeitenden Brett A jeweils zunächst die Mittellinie (s. Abb. F) und dann die Stelle, an der Sie das Loch bohren möchten mit einem „x“.
☐ Setzen Sie das Produkt auf das Brett A und stellen Sie den Parallelanschlag 7 so ein, dass die ausgewählte Bohrschablone sich genau an der mit „x“ markierten Stelle befindet. Sie können die Positionen der Markierung mit der beidseitig am Produkt angebrachten Messskala 8 prüfen bzw. korrigieren (s. Abb. G).
☐ Bohren Sie das Loch an der markierten Stelle (s. Abb. H).
☐ Kennzeichnen Sie Brett B an der Stelle, wo Sie Brett A später befestigen wollen mit einer Linie (s. Abb. I).
☐ Entfernen Sie den Parallelanschlag 7 vom Produkt, indem Sie die Verriegelung 5 drücken und gedrückt halten und anschließend den Parallelanschlag 7 nach hinten abziehen.
Spannen Sie nun Brett A wie in Abbildung J gezeigt parallel zu Brett B in die Werkbank.
Richten Sie das Produkt so aus, dass die Ausrichtungshilfe 9 im bereits gebohrten Loch in Brett A steckt und sich die ausgewählte Bohrschablone genau über der zuvor gekennzeichneten Linie auf Brett B befindet (s. Abb. J).
□ Bohren Sie nun das Loch in Brett B.
□ Stecken Sie anschließend einen mit Holzleim (nicht im Lieferumfang enthalten) bestrichenen Holzdübel 3 in das Loch (s. Abb. K).
□ Wiederholen Sie den Vorgang beliebig häufig.

- Löcherbohren (L-Verbindungen)

Hinweis: Sie benötigen einen Akku-Bohrer. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihres Akku-Bohrers hinzu.

□ Befestigen Sie das zu bearbeitende Brett A am Werktisch.
☐ Markieren Sie bei dem zu bearbeitenden Brett A jeweils zunächst die Mittellinie (s. Abb. F) und dann die Stelle, an der Sie das Loch bohren möchten mit einem „X“.
Setzen Sie das Produkt auf das Brett und stellen Sie den Parallelanschlag 7 so ein, dass die ausgewählte Bohrschablone sich genau an der mit „x“ markierten Stelle befindet. Sie können die Positionen der Markierung mit der beidseitig am Produkt angebrachten Messskala 8 prüfen bzw. korrigieren (s. Abb. G).
☐ Bohren Sie das Loch an der markierten Stelle (s. Abb. H).
☐ Kennzeichnen Sie Brett B an der Stelle, wo Sie Brett A später befestigen wollen mit einer Linie (s. Abb. L).
☐ Ziehen Sie die Ausrichtungshilfe 9 aus dem Produkt und schieben Sie sie von unten in den Parallelanschlag 7 (s. Abb. M).
Spannen Sie nun Brett A wie in Abbildung M gezeigt parallel zu Brett B in die Werkbank.
Richten Sie das Produkt so aus, dass die Ausrichtungshilfe 9 im bereits gebohrten Loch in Brett A steckt und sich die ausgewählte Bohrschablone genau über der zuvor gekennzeichneten Linie auf Brett B befindet (s. Abb. M).
☐ Bohren Sie nun das Loch in Brett B.
□ Stecken Sie anschließend einen mit Holzleim (nicht im Lieferumfang enthalten) bestrichenen Holzdübel 3 in das Loch (s. Abb. N).
□ Wiederholen Sie den Vorgang beliebig häufig.

- Löcherbohren (ebene Verbindungen)

Hinweis: Sie benötigen einen Akku-Bohrer. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihres Akku-Bohrers hinzu.

☐ Befestigen Sie die zu bearbeitenden Bretter A und B parallel am Werktisch.
☐ Markieren Sie bei beiden Brettern jeweils zunächst die Mittellinie (s. Abb. F) und die Stelle, an der Sie auf Brett A das Loch bohren möchten mit einem „x“.
Setzen Sie das Produkt auf das Brett und stellen Sie den Parallelanschlag 7 so ein, dass die ausgewählte Bohrschablone sich genau an der mit „x“ markierten Stelle befindet. Sie können die Positionen der Markierung mit der beidseitig am Produkt angebrachten Messskala 8 prüfen bzw. korrigieren (s. Abb. G).
☐ Bohren Sie das Loch an der markierten Stelle auf Brett A (s. Abb. O).
☐ Ziehen Sie die Ausrichtungshilfe 9 aus dem Produkt und schieben Sie sie in die untere Führungsschiene, so dass sie nach unten weist (s. Abb. P).
☐ Richten Sie das Produkt so aus, dass die Ausrichtungshilfe im bereits gebohrten Loch in Brett A steckt und sich die ausgewählte Bohrschablone genau über der zuvor gekennzeichneten Linie auf Brett B befindet (s. Abb. P).
☐ Bohren Sie nun das Loch in Brett B.
□ Stecken Sie anschließend einen mit Holzleim (nicht im Lieferumfang enthalten) bestrichenen Holzdübel 3 in das Loch (s. Abb. Q).
□ Wiederholen Sie den Vorgang beliebig häufig.

- Löcherbohren

(Dübellöcher für Regalböden)

Hinweis: Sie benötigen einen Akku-Bohrer.

VORSICHT! VERLETZUNGSGEFAHR! Ziehen

Sie die Bedienungsanleitung Ihres Akku-Bohrers hinzu.

☐ Markieren Sie das zu bearbeitende Brett an den entsprechenden Stellen mit Linien (s. Abb. R).
☐ Bohren Sie an der gewünschten Stelle das erste Loch.
☐ Ziehen Sie die Ausrichtungshilfe 9 aus dem Produkt und schieben Sie sie in die untere Führungsschiene, so dass sie nach unten weist (s. Abb. S).
Richten Sie das Produkt so aus, dass die Ausrichtungshilfe 9 im bereits gebohrten Loch steckt und sich die ausgewählte Bohrschablone genau über der zuvor gekennzeichneten Linie befindet (s. Abb. S).
□ Bohren Sie nun die übrigen Löcher.

- Reinigung und Pflege

□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Entsorgung

erpackung besteht aus umwelt-

freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG01976

Version: 12/2016

der Informationen: 02 / 2017 Ident.-No.: HG01976022017-5
