| Caractéristiques techniques | Hotte décorative murale, 90 cm de largeur, finition inox |
|---|---|
| Débit d'air | Jusqu'à 650 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Éclairage | Éclairage LED intégré |
| Filtration | Filtres à charbon et filtres métalliques lavables |
| Utilisation | Commandes électroniques avec affichage LED |
| Maintenance | Filtres lavables en machine, entretien régulier recommandé |
| Sécurité | Protection contre les surcharges électriques |
| Dimensions | 90 x 50 x 30 cm |
| Poids | Environ 12 kg |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - CEH9062IX CONTINENTAL EDISON
Questions des utilisateurs sur CEH9062IX CONTINENTAL EDISON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CEH9062IX - CONTINENTAL EDISON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CEH9062IX de la marque CONTINENTAL EDISON.
MODE D'EMPLOI CEH9062IX CONTINENTAL EDISON
Hotte décorative murale Manuel d’instructions CEH6062IX CEH9062IXTable des matières

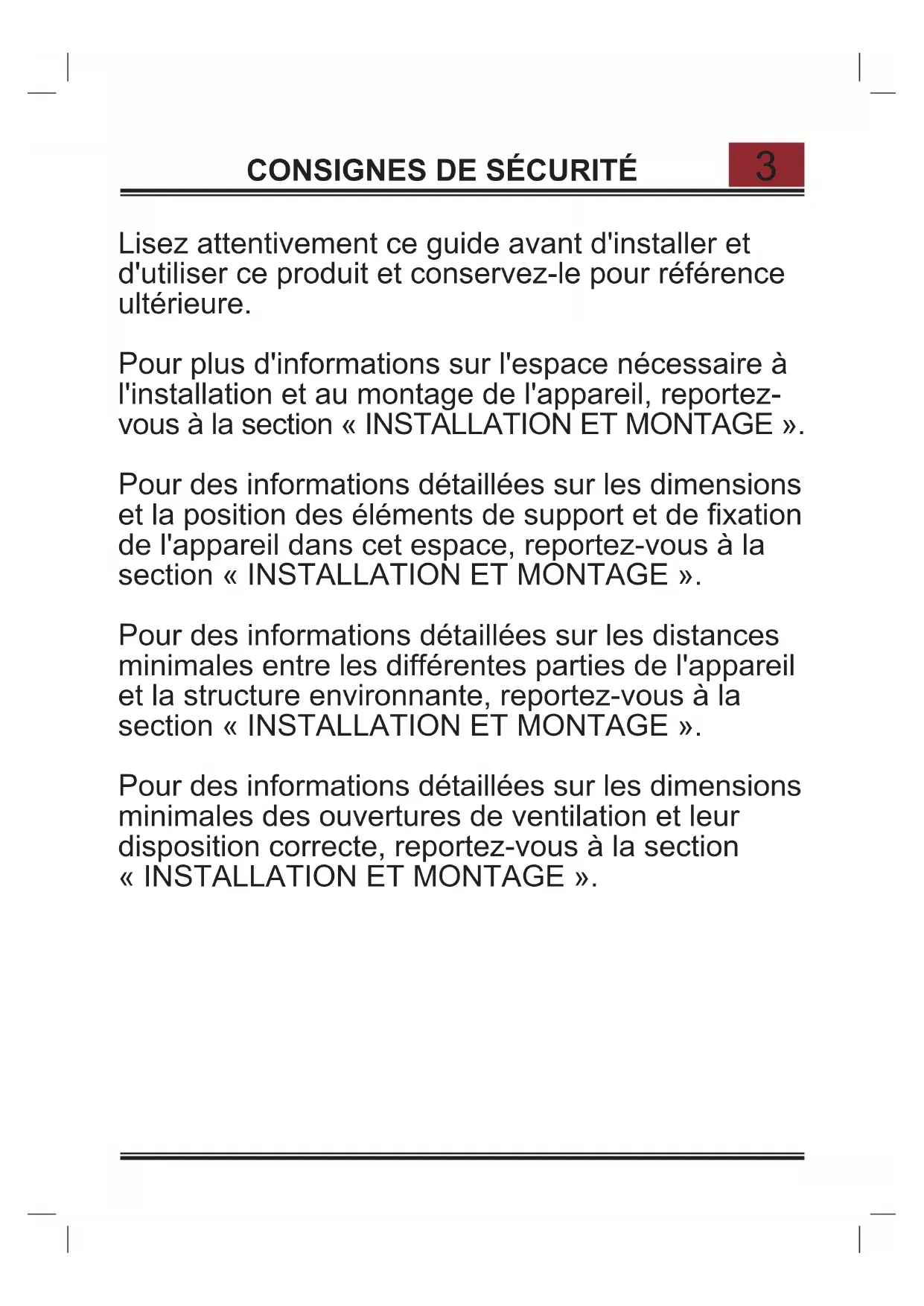

TROUVER DES INFORMATIONSLisez attentivement ce guide avant d'installer et d'utiliser ce produit et conservez-le pour référence ultérieure. Pour plus d'informations sur l'espace nécessaire à l'installation et au montage de l'appareil, reportez- vous à la section « INSTALLATION ET MONTAGE ». Pour des informations détaillées sur les dimensions et la position des éléments de support et de xation de l'appareil dans cet espace, reportez-vous à la section « INSTALLATION ET MONTAGE ». Pour des informations détaillées sur les distances minimales entre les différentes parties de l'appareil et la structure environnante, reportez-vous à la section « INSTALLATION ET MONTAGE ». Pour des informations détaillées sur les dimensions minimales des ouvertures de ventilation et leur disposition correcte, reportez-vous à la section « INSTALLATION ET MONTAGE ».
CONSIGNES DE SÉCURITÉ
3• Coupez toujours l'alimentation électrique avant d'installer ou d'effectuer des travaux d'entretien.
- La hotte doit être installée conformément aux instructions d'installation et toutes les mesures doivent être respectées.
- Toute l'installation doit personne compétente ou à un électricien professionnel.
- Veuillez vous débarrasser des matériaux d'emballage avec soin. Ceux-ci sont dangereux pour les enfants.
- Cette hotte est exclusivement destinée à un usage Vérifiez que les conduits n'ont pas de coudes supérieurs à 90 degrés. Ceci réduirait I'efficacité de la hotte. domestique.
d'aliments sous la hotte.
- N'essayez pas d'utiliser la hotte de à graisse ou si les de graisse !
- L'air ne doit pas être évacué dans une cheminée utilisée pour évacuer les vapeurs d'appareils fonctionnant au gaz ou à d'autres combustibles.
CONSIGNES DE SÉCURITÉ
4• Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation, car les graisses ou les huiles surchauffées pourraient prendre feu.
- Ne laissez jamais de ammes nues sous la hotte.
- En cas d’endommagement de la hotte, ne tentez pas de l’utiliser.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, ou son service après-vente ou des personnes de qualication similaire an d’éviter un danger.
Surveillez vos enfants an de vous assurer que ceux-ci ne jouent pas avec l’appareil. Cet appareil peut être utilisé par des
enfants âgés d'au moins 8 ans et par des personnes ayantdes capacités physiques, sensori- elles ou mentales réduites ou dénuées d’expérience ou deconnaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives àl'utilisation de l'app- areil en toute sécurité leur ont été données et si les risques encourus ont étéappréhendés. Les enfants ne doivent pas jouer avec l’appar- eil. Le nettoyage et l'entretien parl'usager ne doivent pas être effectués par des enfants sans surveillance.
facilement accessible après l'installation. Il doit y avoir une distance minimale entre la surface de support des récipients de cuisson de la plaque de cuisson et la partie la plus basse de la hotte de cuisine Placez la hotte à une distance de 65 à 75 cm au-dessus du plan de travail. Lorsque la hotte est placée au-dessus d'un appareil à gaz, cette distance doit être d’au moins 65 cm.
MISE EN GARDE: Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière, ...).Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau,gazinière, ...). En cas de doute, utilisez la hotte en mode recyclage. CONSIGNES DE SÉCURITÉcuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
- Nettoyez votre appareil périodiquement en utilisant la méthode suggérée dans le chapitre ENTRETIEN.
- Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
- Les réglementations concernant l'évacuation de l'air doivent être respectées.
graisse chaque mois risque d'incendie.
- Une ventilation adéquate de la pièce doit être assurée lorsqu'une hotte de
retient les odeurs et doit être remplacé au minimum une à deux fois par an en fonction de la fréquence d’utilisation de la hotte de cuisine.
- AVERTISSEMENT : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
- Pour que l'extraction d'air soit aussi possible, utilisez un conduit droit ou avec un minimum de coudes. Nombre de techniciens recommandés
CONSIGNES DE SÉCURITÉpour l'installation : 2 à 3. Utiliser des chevilles et des vis appropriées sur le mur où la hotte sera installée. Demandez à un installateur ou à un choisir les chevilles et les vis appropriées. Dans un climat froid, il est conseillé d'installer un clapet anti-retour supplémentaire pour réduire au minimum le retour d'air froid, ainsi qu'une barrière thermique non métallique pour réduire au minimum le transfert de chaleur par conduction vers l'extérieur. Le clapet doit être installé sur le côté de la barrière thermique où l'air est froid.
- La barrière thermique doit également être installée le plus près possible du point où le conduit pénètre dans la partie chauffée du bâtiment.
MÉTALLIQUES. Installez cette hotte conformément à toutes les Pour réduire le risque d'incendie et extraire d'évacuation est orienté vers l'extérieur. L'embouchure d'extraction ne doit pas être ouverte sur un espace entre deux murs, plafonds, greniers, espaces réduits ou garages. ECLAIRAGE - Lampe à LED non remplaçable - Puissance maximale 1,5W par lampe - Le code ILCOS D pour cette lampe est DSR-1.5/65-S-64.
CONSIGNES DE SÉCURITÉPrésentation Nous vous remercions d'avoir choisi cette hotte. Ce manuel d'utilisation est conçu pour fournir toutes les instructions nécessaires à l'installation, à l'utilisation et à l'entretien de cet appareil. An d'utiliser l'appareil correctement et en toute sécurité, veuillez lire ce manuel attentivement avant d'installer et d'utiliser.
Avertissement : Le fait de ne pas installer les vis
ou le dispositif de xation conformément à ces instructions peut entraîner des dangers électriques. 3,(&(6)2851,(6 Description Dessin Quantité (pièces/lot) Hotte de cuisine
Support de cheminée extérieure
10Support de cheminée intérieure 1 Crochet
Filtre à charbon CF110
N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés.
Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire. Cas de l'extraction avec évacuation à l'extérieur : Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être raccordée à l'aide d'un conduit d’extraction (émail, aluminium,tuyau flexible ou matériau ininflammable d’un diamètre intérieur de 150 mm) comme illustré ci-dessous.
INSTALLATION ET FIXATION1. Avant l'installation, Avant l'installation, vérifiez quel'appareil est débranché de la prise. l'appareil et débranchezle de la prise.
INSTALLATION ET FIXATION
2. La hotte doit être placée à une distance de 65 à
75 cm au-dessus de la surface de cuisson pour un effet optimal. Pic 1
3. Repérez la hauteur d'installation de votre hotte
sur le mur. Positionnez le crochet à ce niveau en vous assurant qu'il est parfaitement horizontal. A partir de la position du crochet, repérez la position des fixations (de haut en bas) : de la cheminée intérieure (proche du plafond dans la limite de la taille de la cheminée) Percez les 8 trous à la dimension adaptée à votre système de fixation (vis et chevilles non fournies). Nous vous conseillons l'utilisation de vis de dimension minimale 4x40mm. Image 3 Tuyau extensible Tuyau extensible Cheminée intérieure Support de cheminée extérieure Cheminée extérieure
INSTALLATION ET FIXATION4. Image 3 Tuyau extensible Clapet en V Image 4 Image 5 Cheminée intérieure Support de cheminée extérieure Cheminée extérieure Fixez le support de la cheminée extérieure sur la cheminée extérieure et assurez-vous que la cheminée intérieure peut être ajustée librement en hauteur ainsi que le tuyau extensible. Installez le clapet en V,le tuyau extensible et la cheminée sur la hotte de cuisine. Fixez le tuyau extensible avec le collier de serrage. Voir les images 3,4 et 5.
5. Placez la hotte sur le crochet. Voir l'image 6.
Fixez le corps de la hotte avec les 2 vis de fixation secondaire. Voir l'image 7. Image 6 Image 7
INSTALLATION ET FIXATION
15Une fois la hotte fixée au mur, connectez le tuyau extensible à l'évacuation vers l'extérieur sur le mur.
6. Ajustez la hauteur de la cheminée intérieure à
la position du support de cheminée intérieure et fixez-la à l'aide de 2 vis 4x8 mm. Voir l'image 8. Cas de l'utilisation en recyclage d'air : En l'absence d'une sortie vers l'extérieur, votre hotte peut être utilisée en mode recyclage d'air avec l'usage des filtres charbons. Le montage est identique à ce qui est décrit ci-dessus, sauf l'installation du tuyau extensible qui ne doit pas être utilisé.
Il y a cinq boutons tactiles : (Faible), (Moyen), (Haut), (Léger), (Marche/ Arrêt). Voir l'image ci-dessus.
1. Une fois connecté à l’alimentation, le voyant s’allume,
toutes les sorties sont fermées et la hotte entre en mode veille. Le voyant s'éteint automatiquement après un rappel si aucune opération n'a été effectuée.
2. Mise en marche : Appuyez une fois sur le bouton
marche/arrêt ; le voyant correspondant s'allumera et la hotte fonctionnera à faible vitesse. Le voyant de faible vitesse sera brillant. Appuyez à nouveau sur le bouton marche/arrêt éteindre la hotte ; le voyant correspondant s'éteindra aussi. Toutes les fonctions de la hotte seront fermées et la hotte passera en mode veille. Les boutons de vitesse et le bouton de la lampe peuvent fonctionner séparément et ne sont pas contrôlés par le bouton marche/arrêt. Appuyez sur un bouton de fonction ; la hotte fonctionnera avec cette fonction. Appuyez sur le bouton marche/arrêt à n'importe quel état pour arrêter toutes les fonctions.
3. Appuyez une fois sur le bouton de la lampe
; les lampes s'allumeront. Les voyants des boutons de lampe et de marche/arrêt s'allument. Appuyez à nouveau sur le bouton de lampe pour éteindre les lampes. Les voyants du bouton de lampe et du bouton de marche- arrêt s'éteindront. Et recycler comme ça.
Appuyez une fois sur le bouton (Élevée) ; le moteur tournera à haute vitesse, le voyant du bouton Élevée et le voyant du bouton marche- arrêt s'allumeront. Appuyez à nouveau sur le bouton Élevée pour arrêter le moteur. Le voyant du bouton Élevée et le voyant du bouton marche-arrêt s'éteindront.
5. Appuyez une fois sur le bouton (Moyenne) ;
le moteur tournera à vitesse moyenne, le voyant du bouton Moyenne et le voyant du bouton marche-arrêt s'allumeront. Appuyez à nouveau sur le bouton Moyenne pour arrêter le moteur. Le voyant du bouton Moyenne et le voyant du bouton marche-arrêt s'éteindront.
6. Appuyez une fois sur le bouton (Faible) ; le
moteur tournera à vitesse faible, le voyant du bouton Faible et le voyant du bouton marche- arrêt s'allumeront. Appuyez à nouveau sur le bouton Faible pour arrêter le moteur. Le voyant du bouton Faible et le voyant du bouton marche-arrêt s'éteindront.
7. Les vitesses faible, moyenne et élevée ne peuvent
pas fonctionner en même temps. Lorsque la hotte est à haute vitesse, appuyez sur le bouton de faible vitesse ; la hotte passera immédiatement à faible vitesse. Lorsqu'elle est à basse vitesse, appuyez sur le bouton de vitesse moyenne ; elle passera immédiatement à vitesse moyenne, et ainsi de suite.
devrait être changé tous les trois ou six mois, selon vos habitudes de cuisson. La procédure (1) détaché. Appuyez sur le verrou et tirez-le vers le bas. (2) dans le sens antihoraire. (3) Installez un filtre à charbon neuf en le vissant (sens horaire). FILTRE À CHARBON
19ENTRETIEN Avant le nettoyage, éteignez l'appareil et débranchez-le.
I. Nettoyage régulier
Utilisez un chiffon doux imbibé d'eau tiède légèrement savonneuse ou un détergent de nettoyage domestique. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou une brosse dure pour nettoyer l'appareil. REMARQUE : Sinon, il se desserrera et pourrait devenir dangereux. puissance d'aspiration sera plus faible. métallique éviter tout risque d'incendie. la hotte. S'il n'est pas nettoyé, le résidu de graisse Nettoyez-le avec un détergent ménager.
Les mesures et les calculs du tableau ci-dessus ont été effectués conformément aux règlements (UE) n° 65/2014 et 66/2014 de la Commission Européenne. Symbole Unité Référence CEH6062IX CEH9062IX Identification du modèle SY-3503C-E1- C59-L52-600 SY-3503C-E1- C59-L52-900 Consommation annuelle d'é nergie AEC hotte kWh/a Classe d'efficacité énergétique Facteur d'accroissement dans le temps
Efficacité fluidodynamique FDE hotte Classe d'efficacité fluidodynamique Indice d'efficacité énergétique EEI hotte Débit d'air mesuré au point de rendement maximal
Pression atmosphérique mesuré e au point de rendement
Puissance électrique à l'entrée mesurée au point de rendement
Puissance nominale du système d'éclairage
Éclairement moyen du système d'éclairage sur la surface de
moyen 158 121 lux Efficacité lumineuse
hotte 36 28 lux/W Classe d'efficacité lumineuse A B Efficacité de filtration des graisses GFE hotte 78,2 83,7 Classe d'efficacité de filtration des graisses Consommation d'électricité mesurée en mode « arrêt »
Émission de bruit à vitesse maximale en utilisation normale
CDEFG Réf:CEH6062IXModèle: SY-3503C-E1-C59-L52-600ConnentalEdison 22Remarque : Ce qui suit montre comment réduire l'impact environnemental total (p. ex. la consommation d'énergie) du processus de cuisson). (1) Installez la hotte dans un endroit approprié avec une ventilation efcace. (2) Nettoyez régulièrement la hotte an que les conduits d'air ne soient pas obstrués. (3) N'oubliez pas d'éteindre la lumière de la hotte après la cuisson. (4) N'oubliez pas d'éteindre la hotte après la cuisson. Informations relatives au démontage Ne démontez pas l'appareil d'une manière non indiquée dans le manuel d'utilisation. ne doit pas être éliminé avec les ordures ménagères. Renseignez-vous auprès de votre autorité locale ou de votre employeur pour obtenir des conseils en matière de recyclage.
INFORMATIONS SUR LA HOTTE DE CUISINE
23Ce produit est marqué du symbole sur le tri sélectif des déchets d'équipements ménagères mais doit être éliminé par un système de collecte sélective conformément à la directive 2012/19/CE. Il sera ensuite recyclé ou démonté pour réduire au minimum les impacts sur l'environnement. Les produits électriques et électroniques sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus d'informations, veuillez contacter les autorités locales ou régionales. Élimination respectueuse de l'environnement ! Vous pouvez aider à protéger l'environnement ! N'oubliez pas de respecter les réglementations locales : remettez les équipements électriques hors d'usage à un centre d'élimination des déchets approprié. Le matériau d'emballage est recyclable. Éliminez l'emballage de manière écologique et mettez-le à la disposition du service de collecte des matières recyclables.
CDEFG Réf:CEH90621XModèle: SY-3503C-E1-C59-L52-900ConnentalEdison
CDEFG Réf:CEH6062IXModèle: SY-3503C-E1-C59-L52-600ConnentalEdison
