Caractéristiques techniques	Hotte décorative murale, 90 cm de large, moteur à aspiration, 3 niveaux de puissance, éclairage LED intégré.
Débit d'air	Max 650 m³/h pour une extraction efficace des odeurs et des fumées.
Niveau sonore	Max 65 dB à la puissance maximale.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Installation	Installation murale, nécessite un conduit d'évacuation ou un mode recyclage avec filtre à charbon.
Utilisation	Commandes électroniques, affichage LED, facile à utiliser.
Maintenance	Filtres à nettoyer régulièrement, entretien des surfaces avec un chiffon doux.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique.
Informations générales	Design moderne, disponible en inox, garantie 2 ans.

FOIRE AUX QUESTIONS - CEHD9058S CONTINENTAL EDISON

Comment installer la hotte CONTINENTAL EDISON CEHD9058S ?

Pour installer la hotte, assurez-vous d'abord de couper l'alimentation électrique. Suivez ensuite le manuel d'installation fourni pour fixer la hotte au mur et la raccorder à la ventilation.

Quels types de filtres sont compatibles avec la hotte CEHD9058S ?

La hotte CEHD9058S utilise des filtres à charbon et des filtres à graisse. Assurez-vous de remplacer les filtres tous les 3 à 6 mois pour un fonctionnement optimal.

Comment nettoyer la hotte CONTINENTAL EDISON CEHD9058S ?

Pour nettoyer la hotte, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

La hotte fait un bruit excessif lors de son fonctionnement, que faire ?

Vérifiez si les filtres sont propres et s'il n'y a pas d'obstruction dans le conduit d'évacuation. Si le bruit persiste, contactez le service après-vente.

Quel est le niveau sonore de la hotte CEHD9058S ?

La hotte CONTINENTAL EDISON CEHD9058S a un niveau sonore allant jusqu'à 65 dB en mode maximum.

Peut-on utiliser la hotte sans raccordement à l'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage avec des filtres à charbon, mais pour une efficacité optimale, un raccordement à l'évacuation est recommandé.

Comment changer l'ampoule de la hotte ?

Pour changer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de même type.

Quelle est la puissance d'aspiration de la hotte CEHD9058S ?

La hotte CONTINENTAL EDISON CEHD9058S a une puissance d'aspiration maximale de 400 m³/h.

Où trouver le numéro de modèle de la hotte ?

Le numéro de modèle se trouve généralement sur une étiquette située à l'intérieur de la hotte, près du moteur.

MODE D'EMPLOI CEHD9058S CONTINENTAL EDISON

• Il est important de conserver tous les manuels accompagnant le produit afin qu'ils puissent être consultés à tout moment. En cas de vente, de cession ou de transfert, s’assurer qu'ils restent avec le produit. • Lire attentivement les instructions : elles contiennent des informations essentielles sur l'installation, l'utilisation et la sécurité. • Vérifier l'intégrité du produit avant de procéder à l’installation. Sinon, contacter le revendeur et ne pas continuer l'installation. REMARQUES : les détails marqués par ce symbole sont des accessoirs optionnel fournis uniquement sur certains modèles ou des détails à fourni à la demande.

• Ne pas effectuer de variations électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. •Avant toute opération de nettoyage ou d'entretien, débrancher le produit du secteur électrique en enlevant la fiche ou à travers le disjoncteur général du logement. •Utiliser des gants de travail pour toutes les opérations d’installation et d’entretien.• Le produit peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'usage sûr de l'appareil et à la compréhension des dangers afférents.• Les enfants doivent être contrôlés afin qu'ils ne jouent pas avec le produit.• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. •Le local doit disposer d'une ventilation suffisante lorsque le produit est utilisé en même temps que d’autres appareils à combustion de gaz ou autres combustibles. •Le produit doit être fréquemment nettoyé, à l’intérieur comme à l’extérieur (AU MOINS UNE FOIS PAR MOIS) ; respecter dans tous les cas les indications présentes dans les instructions d’entretien. •Le non-respect des normes de nettoyage du produit et du remplacement/nettoyage des filtres comporte des risques d'incendie.• Il est strictement interdit de faire flamber des aliments sous le produit.• ATTENTION : Lorsque la plaque de cuisson est en marche, les parties accessibles du produit peuvent devenir chaudes.• Ne pas brancher le produit au secteur électrique tant que l’installation n’est pas totalement terminée.• Concernant les mesures techniques et de sécurité à prendre pour l’évacuation des fumées, respecter scrupuleusement les règlementations établies par les autorités locales compétentes.• L’air aspiré ne doit pas être conduit vers le tube destiné à l'évacuation des fumées des appareils à combustion à gaz ou autres combustibles.• Ne pas utiliser ni laisser le produit sans que les ampoules ne soient correctement montées en raison du risque possible de décharge électrique.• Le produit ne doit JAMAIS être utilisé sans la grille correctement montée. • Le produit ne doit JAMAIS être utilisé comme plan à moins que cela ne soit explicitement indiqué.

• Pour le remplacement de la lampe, utiliser uniquement le type de lampe indiqué dans la section maintenance/ système d'éclairage de ce manuel. • L’utilisation d'une flamme nue peut endommager les filtres et provoquer des incendies et doit donc être évitée. • La friture doit être surveillée afin d'éviter que l'huile ne prenne feu. • En cas de doute, consulter le centre de service agréé ou un personnel qualifié similaire.

SÉCURITÉ POUR L’INSTALLATION

• Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié. •Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant. Vérifier qu'aucun matériel accessoire (comme des sachets avec des vis, garanties, etc.) ne se trouve à l'intérieur de l'emballage (pour des raisons de transport) : il doit être enlevé et conservé. • AVERTISSEMENT : La non- installation de vis et fixations conformément à ces instructions peut comporter des risques électriques. • Le tube d'évacuation n’est pas fourni et doit être acheté. • Le diamètre du tube d'évacuation doit être identique au diamètre de l'anneau de raccordement. • Pour l’installation du produit au-dessus d'une plaque de cuisson, respecter la hauteur indiquée sur les dessins • La distance minimale entre la surface du support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 50 cm pour les cuisines électriques et de 65 cm pour les cuisines à gaz ou mixtes. • Si les instructions d'installation du dispositif de cuisson à gaz spécifient une distance plus importante, il faut en tenir compte.

• La tension du réseau doit correspondre à la tension figurant sur l'étiquette des caractéristiques située à l'intérieur du produit.•Si une fiche est présente, brancher le produit à une prise conforme aux normes en vigueur et placée à un endroit accessible même après l’installation. • 7Si l’appareil n’est pas doté de fiche (raccordement direct au secteur) ou si la fiche n’est pas placée dans un endroit accessible même après l’installation, appliquer un interrupteur bipolaire conforme qui assure la déconnexion complète du secteur dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.• Le produit est doté d’un câble d’alimentation spécial ; en cas d’endommagement, le demander au service d’assistance technique. ● Attention ! Avant de rebrancher le circuit à l'alimentation du secteur électrique et d'en vérifier le fonctionnement correct, toujours contrôler que le câble d'alimentation ait été correctement monté. Attention ! Ne pas utiliser avec un programmateur, une minuterie, une télécommande séparée ou tout autre appareil qui s'active automatiquement.

SUGGESTIONS D’UTILISATION

Conseils pour une utilisation correcte et destinée à réduire l'impact environnemental : Pour commencer à cuisiner, allumer l’appareil à la vitesse minimale et la laisser allumer quelques minutes, même après la fin de la cuisson. Augmenter la vitesse seulement en cas de grosses quantités de fumée et de vapeur en utilisant la fonction booster uniquement pour les cas extrêmes. Pour préserver l'efficacité du système de réduction des odeurs, remplacer le(s) filtre(s) à charbon. Nettoyer le filtre à graisse régulièrement pour en préserver l'efficacité. Pour optimiser l'efficacité et minimiser les bruits, utiliser le diamètre maximal du système de canalisation indiqué dans ce manuel. NORMES Équipement conçu, testé et réalisé dans le respect des normes sur la Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-

2- 31, EN/CEI 62233. Performance : EN/CEI 61591 ; ISO

5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/ CEI 60704-2-13 ; EN/CEI 60704-3 ; ISO 3741 ; EN 50564 ; CEI 62301. CEM : EN 55014-1 ; CISPR 14-1 ; EN 55014- 2 ; CISPR 14-2 ; EN/CEI 61000-3-2 ; EN/CEI 61000-3-3. Déballage de l'appareil et mise au rebut des éléments d'emballage Tous les éléments de l’emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages Retirez les éléments d'emballage auteur de l'appareil, ainsi que les éléments de protection. - Le carton d'emballage et les feuilles de papier sent recyclables. lls doivent être jetés dans les bacs de collecte. - les autres éléments d'emballage (adhésif, attaches ... ) doivent être jetés avec les déchets ménagers. Pour en savoir plus : www.quefairedemesdechets.fr

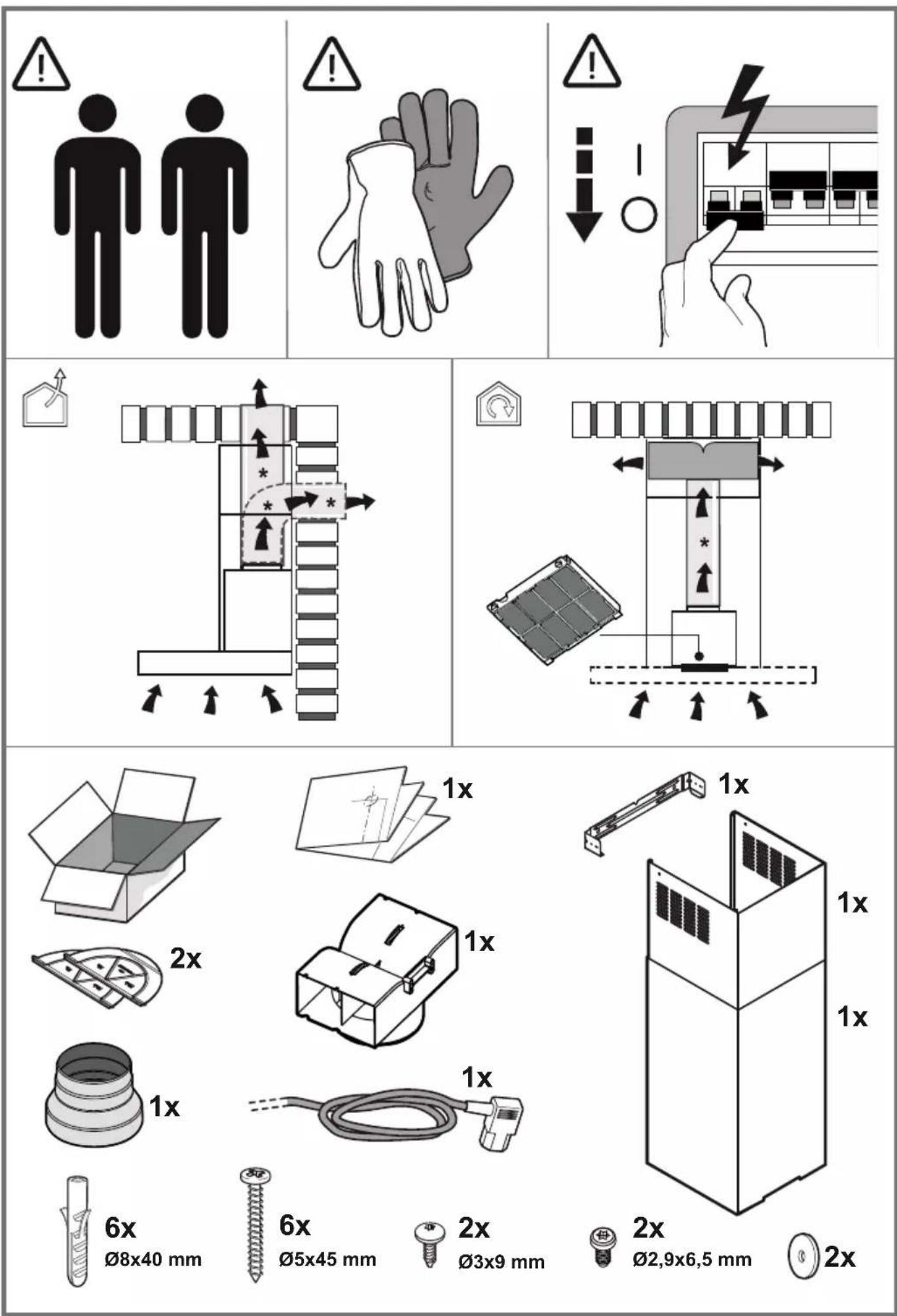

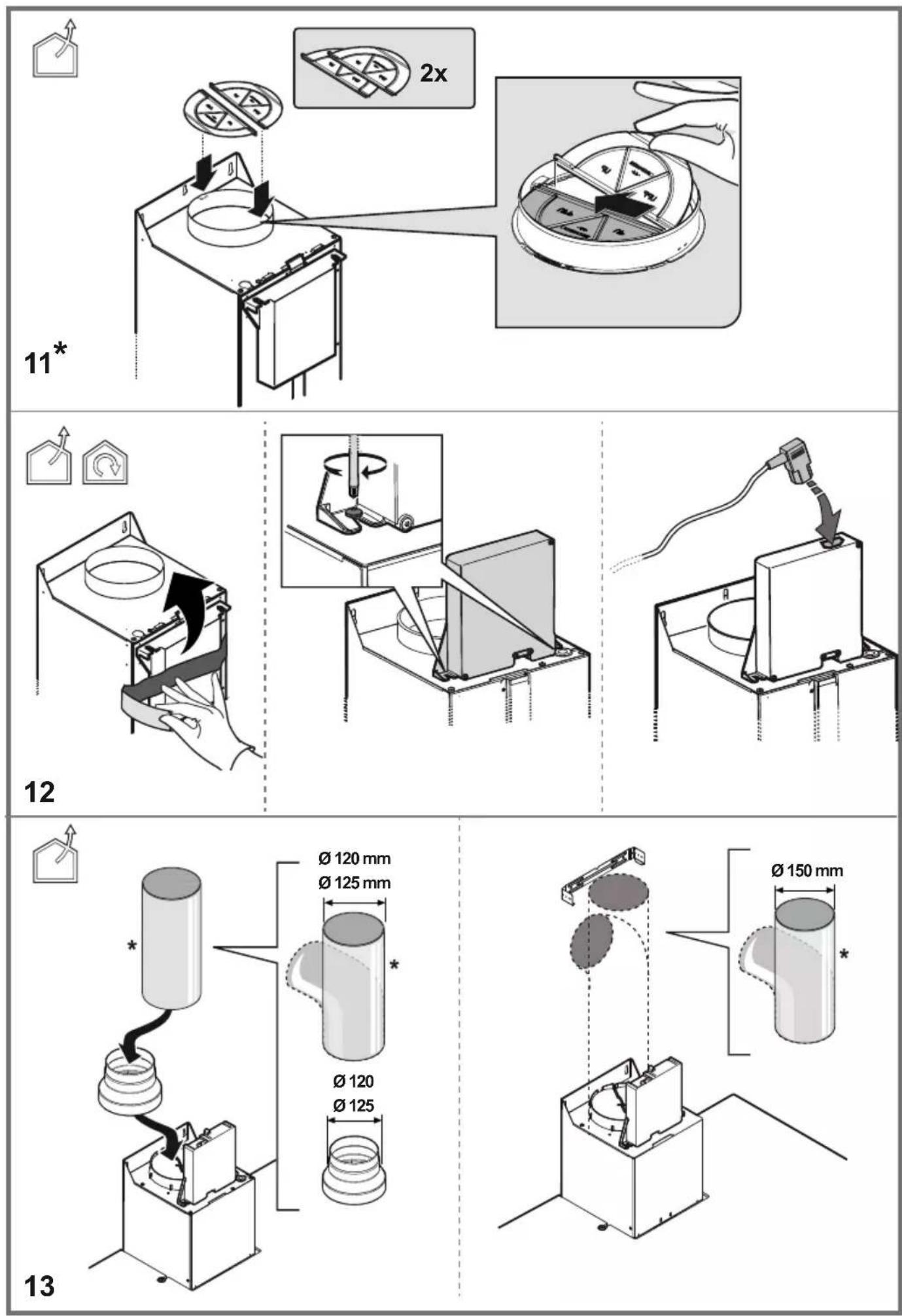

Le système d’extraction peut être utilisé en version aspirante à évacuation externe ou filtrante à recyclage interne.

Version Aspirante (à évacuation externe): Les vapeurs sont évacuées vers l'extérieur par un tuyau d'échappement fixé sur la bride de raccord. ATTENTION ! Si le produit est équipé d'un ou de plusieurs filtres à charbon, ceux-ci doivent être retirés. Raccorder le produit aux tuyaux et aux orifices d'évacuation murale du même diamètre que celui de la sortie d'air (bride de raccord). L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'extraction et augmentera considérablement le bruit. Nous déclinons, dans ce cas, toute responsabilité.

• La longueur du conduit doit être suffisamment longue et adaptée à la configuration des lieux.

• Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90°).

• Éviter de changer drastiquement la section du conduit.

Version Filtrante (à recyclage intérieur): L'air aspiré sera dégraissé et désodorisé avant d'être ren- voyé dans la pièce. Pour utiliser le produit dans cette ver- sion, il est nécessaire d’installer un système supplémen- taire de filtre à charbon actif.

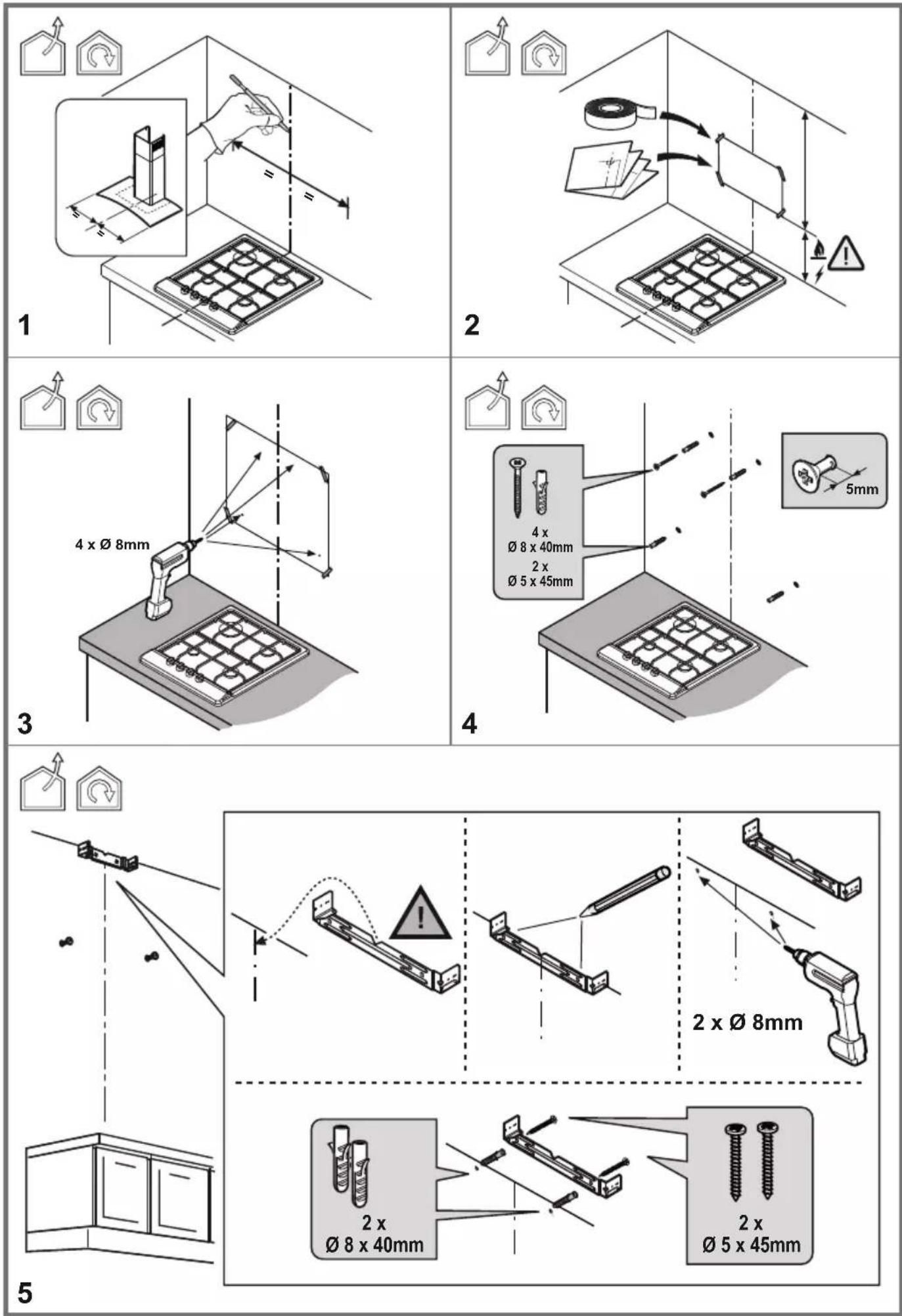

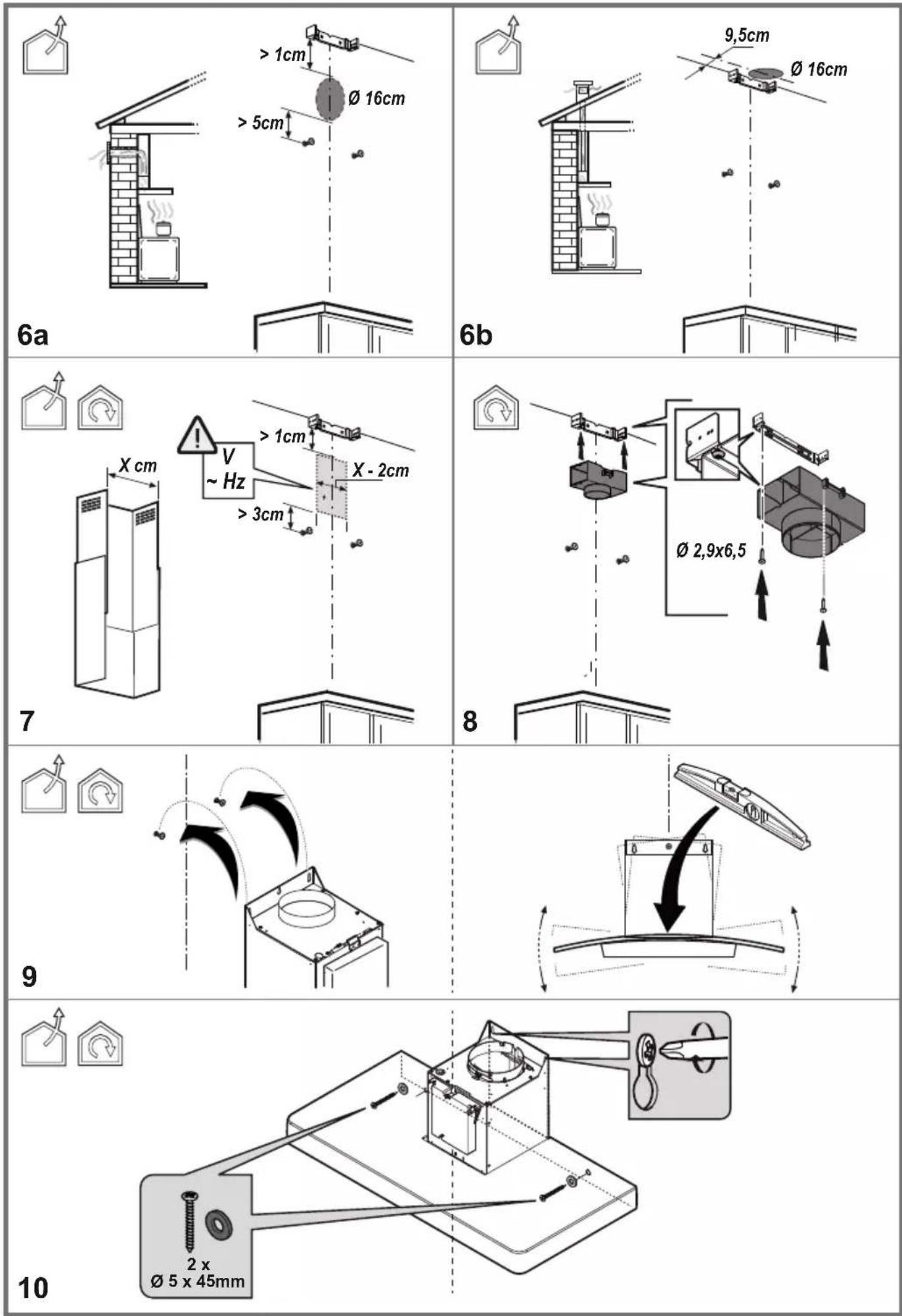

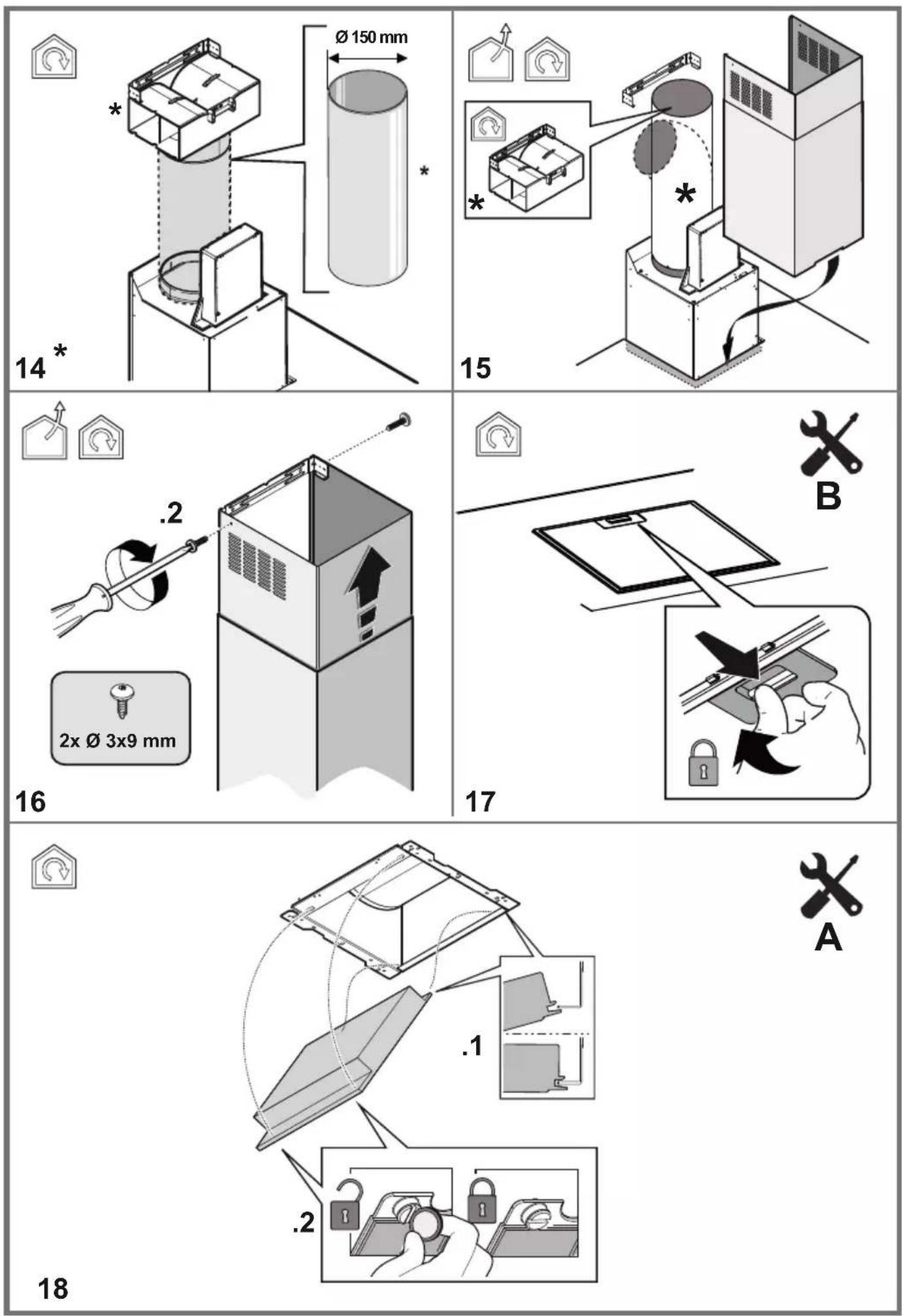

MONTAGE PREMIÈRE INSTALLATION

• Vérifier que le taille du produit acheté est adaptée à la zone d'installation choisie.

• Retirer le ou les filtres à charbon actif s'ils sont fournis (voir également la section correspondante).

• Les filtres ne doivent être remis en place que si le produit doit être utilisé dans sa version filtrante.

• Dans le cas de présence de panneaux et/ou de parois et/ ou de placards latéraux, vérifier que l'espace est suffisant pour installer le produit et qu'il est toujours possible d'accéder facilement au panneau de commande.

• N'apportez aucune modification à l’appareil ou à son sup- port de fixation sur le mur !

• Faites appel à un professionnel pour la fixation de la hotte au mur.

• Le mur sur lequel la hotte sera fixée doit être en bon état et ne doit pas présenter de dommages (fissures, affaisse- ment, humidité, …). Il doit également être suffisamment so- lide pour supporter le poids de la hotte.

• Ne pas percer de trou à proximité d'anciens trous, même rebouchés.

• Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) appro- prié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indi- qué dans la présente notice. 8Remarque: Les vis de fixation et chevilles fournies avec le produit peuvent uniquement être utilisées si elles sont adaptées au type de votre mur. Si les vis et les chevilles fournies ne sont pas adaptées à la typologie de votre mur, il faut impérativement utiliser un système adéquat conseillé par le professionnel installateur.

• Les trous destinés à fixer l’appareil ou son support de fixation sur le mur ne doivent pas être modifiés.

• Le mur doit être percé à l'aide d'un foret de dimension adaptée au système d'ancrage.

• Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

T1 T2 T3 T4 T1= Interrupteur lumières ON/OFF. T2= Interrupteur OFF/vitesse 1 T3= Sélection vitesse 2 T4= Sélection vitesse 3

4. CONSIGNES D’ENTRETIEN

• Nettoyage : Pour le nettoyage, utiliser exclusivement un chiffon imbibé de nettoyant liquide neutre. Ne pas utiliser d’ustensiles ni d’instruments de nettoyage. Pour l’entretien du produit, voir les images à la fin de l’installation marquées de ce symbole. ● Filtre à graisse : Le filtre à graisse métallique doit être nettoyé une fois par mois avec des nettoyants non agressifs, manuellement ou au lave-vaisselle à basse température et avec un cycle court. Pour démonter le filtre à graisse, tirer la poignée de décrochage à ressort. Le filtre à graisse retient les particules de graisse prove- nant de la cuisson. Avec le lavage au lave-vaisselle, le filtre anti-graisse métallique peut décolorer mais ses caractéris- tiques de filtrage restent les mêmes. ● Filtre à charbon actif NON lavable : la saturation du filtre à charbon se produit après une utilisation plus ou moins prolongée en fonction du type de cuisine et de la ré- gularité de nettoyage du filtre à graisse. Il est dans tous les cas nécessaire de remplacer la cartouche au maximum tous les quatre mois. Il NE peut PAS être lavé ni régénéré. Montage: monter le filtre à charbon actif tout d’abord à l’ar- rière sur la languette métallique de la hotte, puis à l’avant avec les deux boutons. Démontage: retirer le filtre à charbon actif en tournant de 90° les boutons qui le fixent à la hotte. Éclairage du plan de cuisson

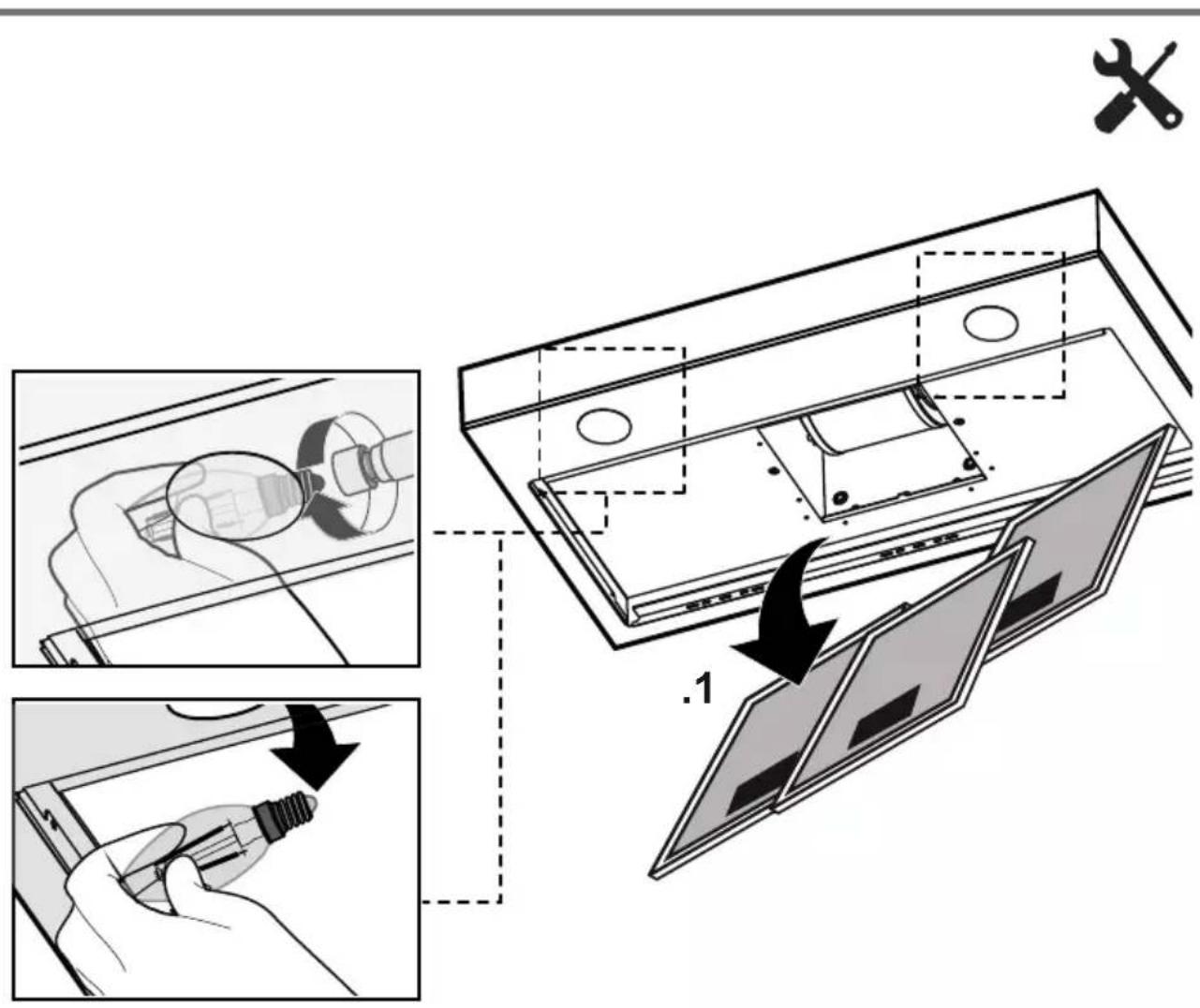

• Remplacement des Ampoules : Débrancher le produit du secteur électrique. Attention! Avant de toucher les ampoules, vérifier qu’elles sont froides. Pour le type d’ampoule à utiliser, consulter l’indication figurant dans la section des dessins. EXCLUSIONS DE GARANTIE: La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de : (1) détériorations superficielles dues à l’usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et à la corrosion provoquée par la rouille ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés (à l’exception des opérations d’entretien prévues dans ce guide d’utilisation) ; (4) toute opération impropre d’entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ; (5) toute utilisation d’accessoires non fournis ou approuvés par le fabricant. La garantie sera annulée en cas d’élimination de la plaque signalétique et/ou du numéro de série du produit.

5. ÉLIMINATION EN FIN DE VIE

Cet appareil porte le symbole du tri sélectif relatif aux déchets d’équipements électriques et élec- troniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de col- lecte sélectif conformément à la directive euro- péenne 2012/19/UE afin de pouvoir soit être dé- mantelé soit être recyclé, et ainsi réduire l’impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement en raison de la présence de substances dangereuses. IMPORTANT: En aucun cas vous ne devez jeter l’appareil ou la batterie sur la voie publique. 9Continental EdisonCEHD6058S

ABCDEFG ABCDEFG ABCDEFG 67dB Références: CEHD6058S - CEHD9058S Fiche produit conforme au règlement délégué (UE) n° 65/2014 de la commission Value Unit Consommation d’énergie annuelle 85.9 kWh/a Classe d’efficacité énergétique C Efficacité fluidodymanique 16.6 % Classe d’efficacité fluidodynamique du modèle D Efficacité lumineuse 12.1 lux/W Classe d’efficacité lumineuse du modèle; D lux Efficacité de filtration des graisses; 66.0 % Classe d’efficacité de filtration des graisses du modèle D Débit d’air à la vitesse minimale 240.0 m³/h Débit d’air à la vitesse maximale 581.0 m³/h Le débit d’air en mode intensif ou «boost»; NA m³/h Émissions acoustiques de l’air pondérées de la valeur A à la vitesse minimale; 46.0 dB(A) re 1pW émissions acoustiques de l’air pondérées de la valeur A à la vitesse maximale 67.0 dB(A) re 1pW Es émissions acoustiques de l’air pondérées de la valeur A n mode intensif ou «boost»; NA dB(A) re 1pW La consommation d’énergie en mode «arrêt NA W La consommation d’énergie en mode «veille» NA W 10Informations complémentaires sur le produit conformes au règlement de la commission (UE) n° 66/2014 et UK SI 2019 n° 539 Symbol Value Unit Facteur d’accroissement dans le temps f 1.4 Indice d’efficacité énergétique EEIhood 80.8 Débit d’air mesuré au point de rendement maximal QBEP 304.0 m³/h Pression d’air mesurée au point de rendement maximal ; PBEP 314.0 Pa Débit d’air maximal Qmax 581.0 m³/h Puissance électrique à l’entrée mesurée au point de rendement maximal WBEP 159.5 W Puissance nominale du système d’éclairage WL 6.0 W Éclairement moyen du système d’éclairage sur la surface de cuisson Emiddle 73.0 lux 111x
