CEH6052FULLB1 - Hotte CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante / filtrante
Marque	Continental Edison
Modèle	CEH6052FULLB1
Largeur	60 cm (estimation d'après la référence)
Alimentation électrique	220-240 V ~ 50 Hz
Consommation annuelle d'énergie	40,7 kWh/an
Classe énergétique	C
Débit d'air maximal	483,9 m³/h
Niveau sonore maximal	58 dB
Éclairage	LED, 1,5 W (non remplaçable par l'utilisateur)
Nombre de vitesses moteur	3 vitesses + minuterie
Filtres	Filtre à graisse métallique (lavable) + filtre à charbon (remplaçable)
Distance minimale au-dessus de la table de cuisson	700 mm (électrique) / 800 mm (gaz)
Diamètre du conduit d'évacuation	150 mm (adaptateur pour 120 mm inclus)
Fonction minuterie	Oui, arrêt automatique après 5 minutes
Poids	Environ 12 kg (estimation)
Type d'installation	Murale, évacuation extérieure ou recyclage
Nettoyage	Filtre à graisse : mensuel ; extérieur : chiffon doux et eau savonneuse
Remplacement filtre à charbon	Au moins 1 fois par an
Sécurité	Arrêt automatique en cas de décharge électrostatique ; protection contre les chocs électriques

FOIRE AUX QUESTIONS - CEH6052FULLB1 CONTINENTAL EDISON

Comment installer la hotte CEH6052FULLB1 ?

L'installation doit être réalisée par un professionnel qualifié. Fixez le support mural à 70 cm minimum au-dessus de la plaque de cuisson. Utilisez les chevilles et vis fournies. Pour l'évacuation, raccordez le tuyau de 150 mm (ou 120 mm avec adaptateur) vers l'extérieur. Suivez les étapes du manuel d'installation.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les mois. Retirez-les et lavez-les à l'eau savonneuse ou au lave-vaisselle. Séchez-les complètement avant de les remettre. N'utilisez jamais de produits abrasifs ou de tampons métalliques.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au moins une fois par an, ou plus souvent si la hotte est utilisée intensivement. Il se fixe en tournant dans le sens horaire. Notez que le filtre à charbon réduit légèrement la puissance d'aspiration.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que la prise est bien branchée. Si le problème persiste, le remplacement du câble ou de la lampe LED doit être effectué par un professionnel agréé.

Comment utiliser la minuterie ?

Appuyez simultanément sur les touches + et - (ou sur le modèle TC-2) pendant 1 seconde. L'affichage clignote, et la hotte s'arrête automatiquement après 5 minutes. Un bip sonore retentit à la fin.

Quelle distance respecter entre la hotte et la cuisinière ?

Pour une plaque électrique, la distance minimale est de 700 mm. Pour une plaque à gaz, elle est de 800 mm. Respectez ces distances pour garantir un fonctionnement sûr et efficace.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage. Dans ce cas, vous devez installer les filtres à charbon (fournis) et ne pas raccorder le tuyau d'évacuation. L'air est filtré puis renvoyé dans la pièce.

Comment régler les vitesses du moteur ?

Le panneau de contrôle offre 3 vitesses : basse (cuisson légère), moyenne (cuisson standard), élevée (fortes vapeurs). Utilisez les touches correspondantes. Ne pas appuyer sur plusieurs touches simultanément.

Que faire si la hotte fait du bruit anormal ?

Un bruit anormal peut venir d'une installation incorrecte, de filtres obstrués ou d'un objet coincé. Vérifiez les fixations murales, nettoyez les filtres à graisse, et assurez-vous que le conduit d'évacuation n'est pas bouché.

Comment entretenir l'extérieur de la hotte ?

Utilisez un chiffon doux imbibé d'eau tiède savonneuse. N'utilisez jamais de nettoyeur vapeur, de produits abrasifs ou de brosses dures. Séchez avec un chiffon propre. Avant tout nettoyage, débranchez la hotte.

MODE D'EMPLOI CEH6052FULLB1 CONTINENTAL EDISON

Guide d'utilisation - User manual

Lisez ce guide attentivement avant d'installer et d'utiliser ce produit et conservez-le pour consultation ultérieure.

Merci d'avoir choisi Continental Edison. Ce Guide d'Utilisation d'Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l'installation, l'utilisation et l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et de manière sécurisée, lisez ce guide d'utilisation attentivement avant d'installer et d'utiliser le produit.

Table des matières

Trouver des informations.... 2

Instructions de sécurité importantes....3

Lampe....9

Description du produit....10

Description des pièces....11

Installation de la hotte....12

Préparation avant installation....12

Recommendations pour la fixation murale....13

INSTALLATION....14

Installation du filtre à charbon....19

Nettoyage....20

Fonctions du panneau de contrôle....21

Informations techniques....23

Informations complémentaires....25

IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

- Ces instructions sont fournies dans l'intérêt de votre sécurité, lisez-les soigneusement avant d'installer ou d'utiliser cet appareil.

- Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l'évacuation de l'air à l'extérieur) ou une hotte filtrante (le recyclage de l'air à l'intérieur).

- Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.

- Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.

- ATTENTION : Les surfaces accessibles peuvent devenir chaudes pendant l'utilisation avec des appareils de cuisson.

- Gardez les enfants éloignés de cet appareil.

• Il est fortement recommandé que cet appare soit tenu à l'écart des bébés et des jeunes enfants.
• Cet appareil peut être utilisé par des enfan âgés d'au moins 8 ans et par des personr ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Vérifiez régulièrement la fiche et le câble d'alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

- Ne pas laisser le câble d'alimentation touch les parties chaudes de l'appareil.

- Afin d'éviter d'endommager le câble d'alimentation, assurez-vous qu'il n'est pas coincé en dessous de l'appareil ou dans l'appareil.

- Ne pas utiliser d'aérosols à proximité immédiate de l'appareil.

- Veillez à jeter le matériel d'emballage avec soin.

- Nous vous recommandons également de prendre une particulière attention pendant l'utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ».

- Ne pas utiliser un nettoyeur à vapeur.

- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparée.

- MISE EN GARDE : Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation de bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.

- Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

- L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d'autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

- MISE EN GARDE : L'appareil peut s'arrêter de fonctionner lors d'une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l'appareil et débranchez-le de la prise de courant. Branchez l'appareil de nouveau après une minute.

• Afin d'éviter le risque d'incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l'huile chaude.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• Ne pas utiliser l'appareil s'il montre des signes de dommages ou s'il est en état imparfait. Contactez le centre de service après-vente.
• Lors de l'installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante

Plaques à gaz: 800mm

Plaques électriques: 700mm

• MISE EN GARDE : Il y des risques de ch électrique et d'incendie, si le nettoyage n'est pas effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité utilisez seulement des vis de même dimension que celles indiquées.
• MISE EN GARDE : Le non-respect des consignes d'installation peut entraîner des graves blessures.
• MISE EN GARDE : Avant de brancher l'appareil, coupez l'électricité et vérifiez que l'alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique.

RISQUE DE CHOC ELECTRIQUE

Le non-respect de ces instructions peut entraîner un incendie ou un choc électrique.

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DSR-1.5-S-68 (code ILCOS D respectant la norme IEC 61231).

• Lampe à LED non remplaçable
• Puissance maximale : 1.5W
• Plage de tension : 12V

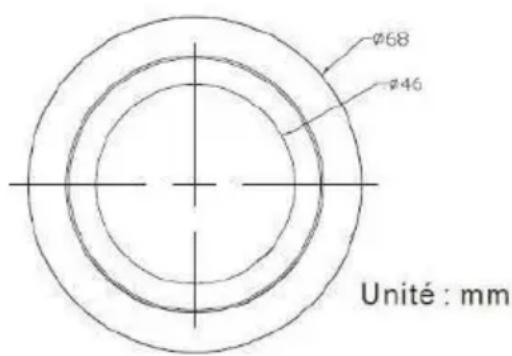

• Dimensions:

Ø68 Ø46 Unité : mm

NOTE: Si l'ampoule fournie ne fonctionne plus, elle doit être remplacée soit par le fabricant, son service après-vente ou un réparateur qualifié afin d'éviter tout danger.

Description du produit

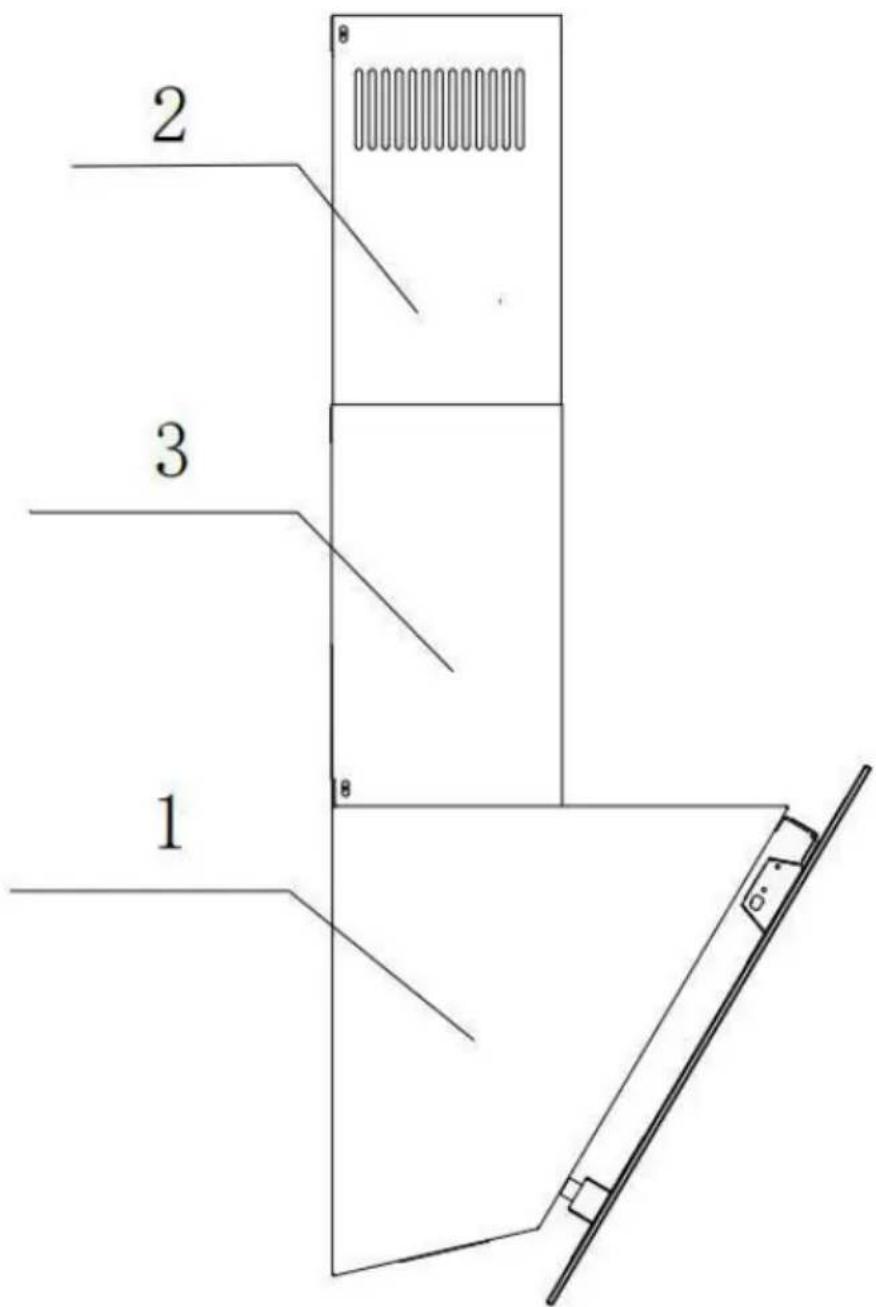

1. Corps de la hotte
2. Cheminée supérieure
3. Cheminée inférieure

2 3 1

Index	Description	Illustration		Quantité
PL-1	Corps de la hotte			1
PL-2	Cheminée supérieure (300mm)			1
PL-3	Cheminée inférieure (300mm)			1
PL-4	Support de la cheminée supérieure			1
PL-5	Support de la cheminée inférieure			1
PL-6	Support de la hotte de cuisine			1
PL-7	Vis (ST4 x 8 mm)			6
PL-8	Vis (ST4 x 30 mm)			7
PL-9	Chevilles φ8×φ6 (Non incluses)			7
PL-10	Filtre à charbon			2
PL-11	Tuyau d'évacuation (Φ 150mm)			1
PL-12	Vanne de non-retour			1

Préparation avant installation

ATTENTION

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes

ATTENTION

Retirez le film de protection du produit avant de mettre en service.

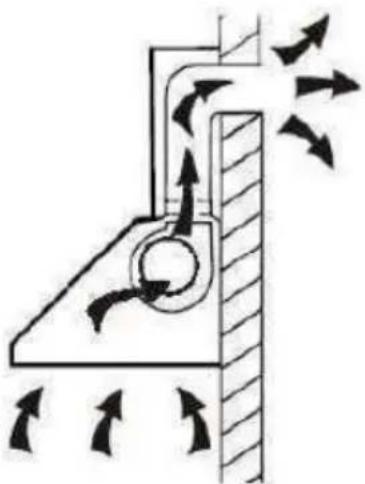

Si le mur comporte une ouverture donnant sur l'extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen d'un tuyau d'évacuation ou de n'importe quel conduit d'extraction

approprié, par exemple une gaine flexible en aluminium ou constituée d'un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Recommendations pour la fixation

murale

N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !

Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, ...).

Ne percez pas de trou à proximité d'anciens trous, même rebouchés

Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice.

Ne modifiez pas les trous destinés à fixer l'appareil ou son support de fixation sur le mur.

Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

INSTALLATION

Avant de procéder à l'installation, assurez-vous que l'appareil n'est pas branché sur une prise électrique.

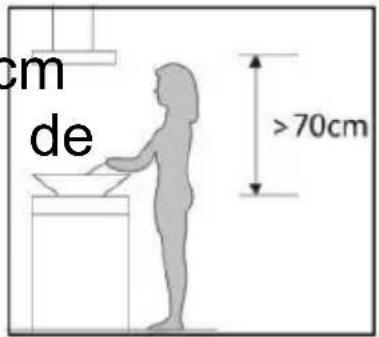

La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson.

cm de >70cm

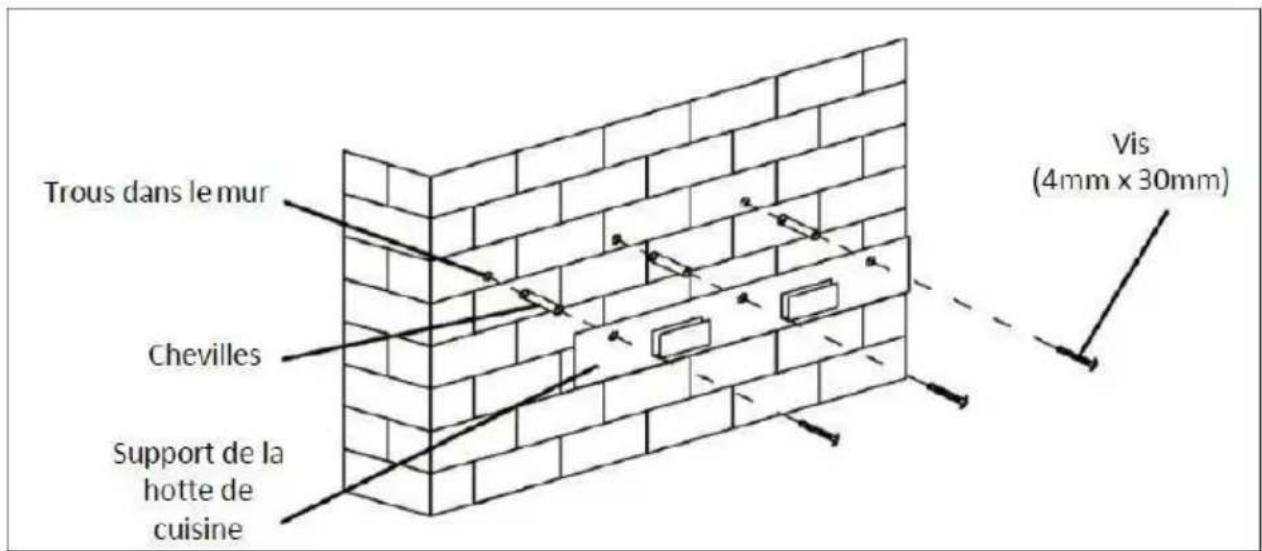

Étape 1. Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support. Vissez et serrez le support sur le mur avec les vis 3 Vis (ST4x30mm) et 3 chevilles (non four

Trous dans le mur Chevilles Support de la hotte de cuisine Vis (4mm x 30mm)

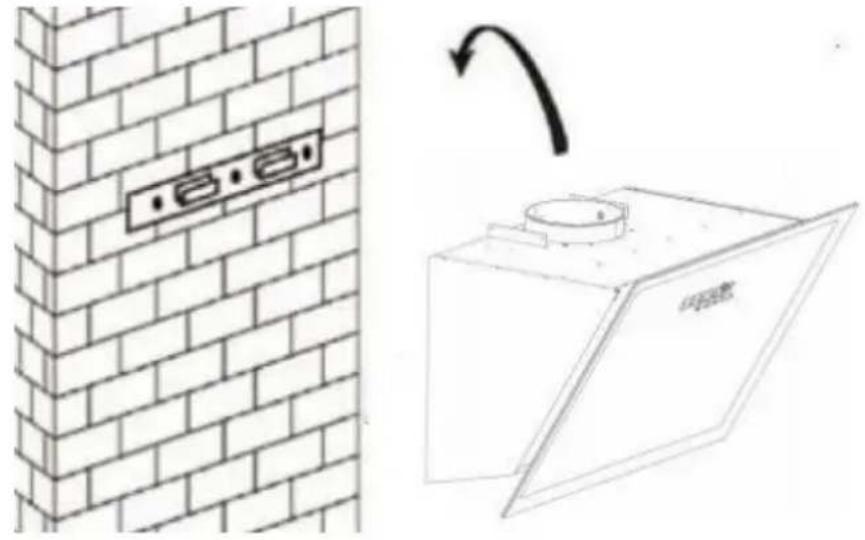

Étape 2. Positionnez la hotte de cuisine, puis accrochez-la l'aide des deux encoches du support mural.

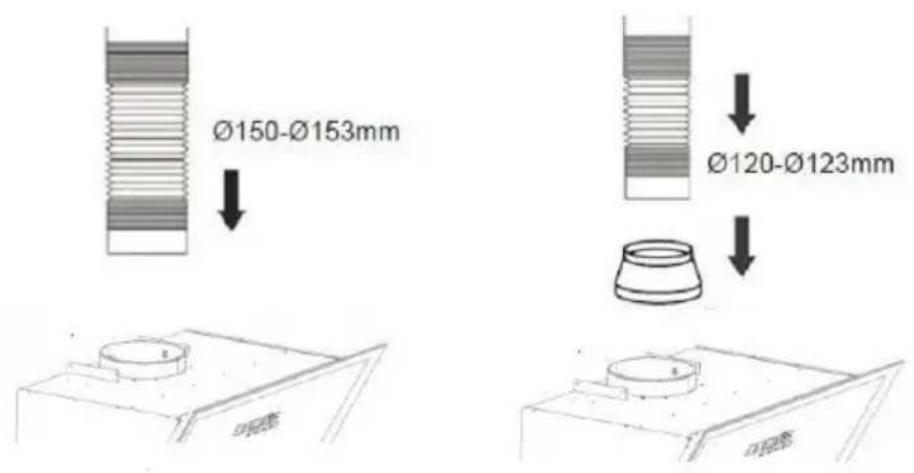

Étape 3. (Si le mode d'installation d'extraction est choisi) Placez le tuyau d'évacuation ∅150-∅153mm (fourni) sur la sortie d'air, comme indiqué ci-dessous. Si la taille de votre tuyau d'évacuation est de ∅120 - ∅123mm, vous devez d'abord monter l'adaptateur fourni sur la sortie d'air, comme indiqué ci-dessous.

Ø150-Ø153mm Ø120-Ø123mm

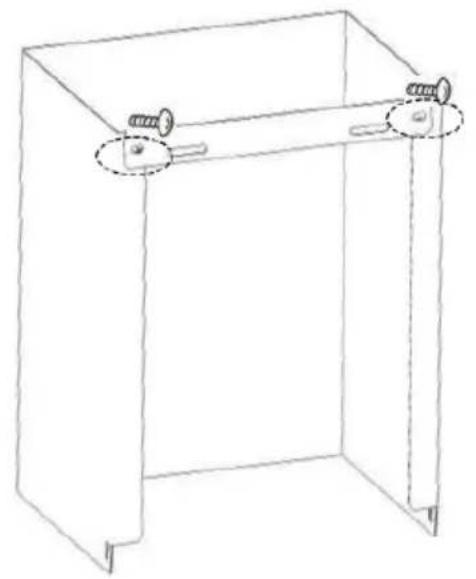

Étape 4. Vissez le support de cheminée inférieure sur la cheminée inférieure avec 2 vi (ST4x8mm).

Étape 5. Installez la cheminée inférieure dans l'appareil, puis marquez la position des trous sur mur.

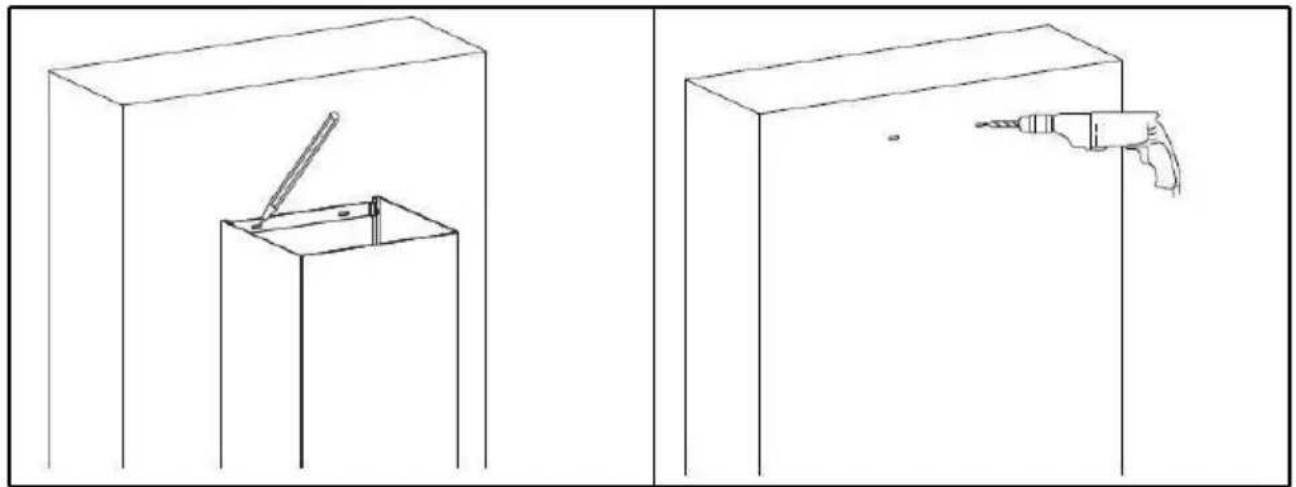

Étape 6. Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pou chevilles avec des vis de diamètre Φ4 mm

Étape 7. Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l'aide de 2 vis de diamètre Φ 4 mm et les cr (non fournies) correspondantes. Baissez également la cheminée et le capot avec 2 vis (ST4x8mm)

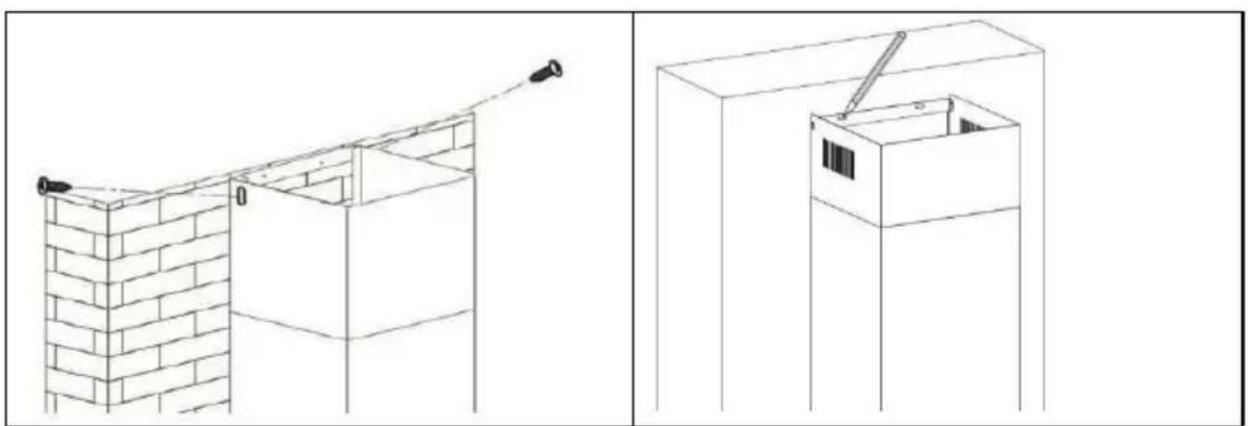

Étape 8. Fixer le support de cheminée supérieure sur la cheminée supérieure par 2 \ ST4 x 8mm.

Étape 9. Tirez la cheminée supérieure vers le haut à la hauteur de la cible et marquez les emplacements des trous sur le mur.

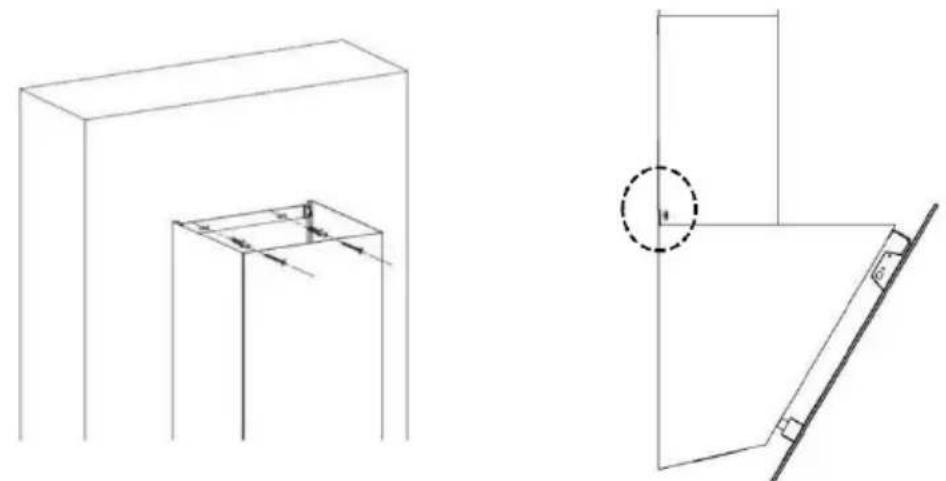

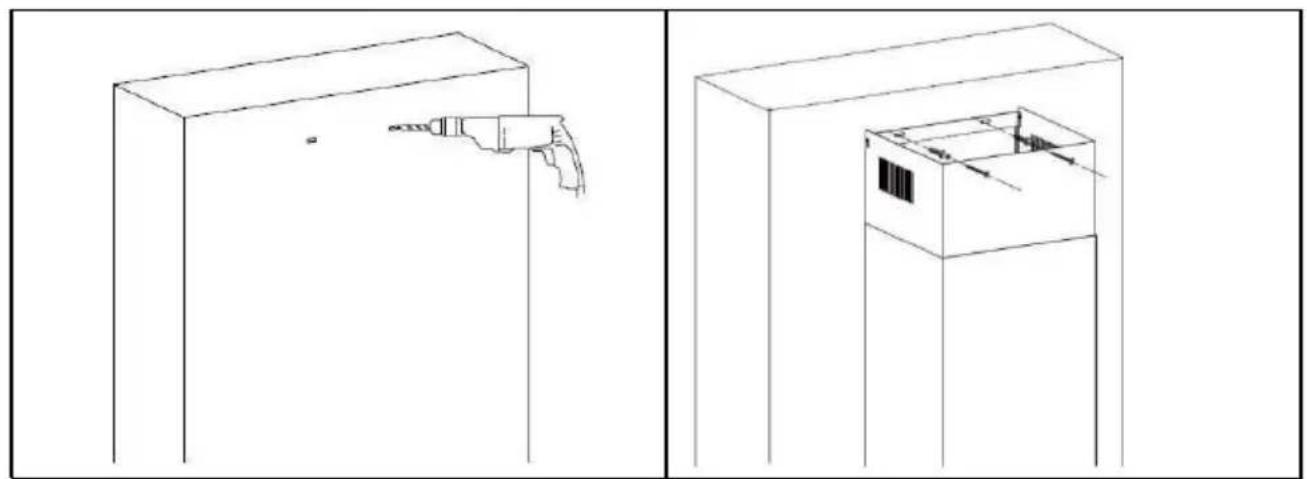

Étape 10. Retirez la cheminée supérieure puis percer des trous dans le mur.

Étape 11. Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.

Si vous n'avez pas de sortie vers l'extérieur, aucun tuyau en plastique n'est requis et l'installation est similaire à celle décrite ci-dessus. Et vous devez assembler les filtres à charbon qui sont utilisés pour piéger les odeurs.

Placer le filtre à charbon dans l'unité et la tourner dans le sens horaire. Répétez la même de l'autre côté.

NOTE:

Assurez-vous que les filtres sont correctement fixés. Dans le cas contraire, ils pourraient tomber et causer des dommages.

Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée.

Le filtre à charbon doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte

Concernant les instructions de nettoyage et d'entretien de l'appareil, veuillez vous reporter aux paragraphes ci-dessous de ce manuel.

Attention! Avant le nettoyage, éteignez l'appareil et débranchez-le.

Nettoyage régulier

Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité.

Nettoyage mensuel pour filtre à graisse

ESSENTIEL: Nettoyer le filtre tous les mois peut préve tout risque d'incendie.

Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Attention!

La lampe ne doit pas être recouverte d'isolation therm ou d'autres matériaux.

Avis! Allumez uniquement les lumières pendant le fonctionnement de l'appareil. N'allumez pas les lumière pour éclairer la cuisine.

1. Modèle avec panneau de contrôle TC-1

1 2 3

N'appuyez jamais sur plus d'une touche en même temps.

Bouton ON/OFF pour la hotte

ON/OFF pour l'éclairage

1 Faible vitesse moteur, adaptée à la cuisson qui produit peu de vapeur.

2 Vitesse moyenne, adaptée à la cuisson standard/quotidienne.

3 Vitesse élevée, appropriée pour la cuisson qui produit beaucoup de vapeur de cuisson.

2. Modèle avec panneau de contrôle TC-2

- 8 + *

Douche marche / arrêt

Pour allumer / éteindre le moteur.

+ Touche vitesse plus

Pour augmenter la vitesse du moteur.

- Touche de diminution de la vitesse

Pour diminuer la vitesse.

Touche éclairage

8 Affichage numérique

Affichage de la vitesse du moteur: "1" pour vitesse lente, "2" pour vitesse moyenne, "3" pour vitesse élevée.

Minuterie rapide:

Appuyez simultanément sur+et pendant 1 s.

L'affichage numérique clignote et le compte à rebours démarre pour 5 minutes. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et un bip sonore se fait entendre pendant 1 seconde.

	Symbole	Valeur	Unité
Identification :	Réf : CEH6052BVB & CEH6052FULLB Réf : CEH6052BVB1 & CEH6052FULLB1
	Modèles : BX2-E-C1E6C13 & BX2-E-C3E6C13
Consommation d'énergie annuelle	AEC_hotte	40,7	kWh/a
Classe d'efficacité énergétique		C
Facteur d'accroissement dans le temps	f	1,6
Efficacité fluidodynamique	FDE_hotte	10,1
Classe d'efficacité fluidodynamique		C
Indice d'efficacité énergétique	EEI_hotte	76,5
Débit d'air mesuré au point de rendement maximal	Q_BEP	282	m^3/h
Pression d'air mesurée au point de rendement maximal	P_BEP	85	Pa
Débit d'air maximal (Réglage Boost)	Qmax	--	m^3/h
Débit d'air maximal (réglage le plus élevé)		483,9	m^3/h
Débit d'air au point de travail(réglage plus bas)		321,5	m^3/h
Puissance électrique àl'entrée mesurée au point de rendement maximal	W_BEP	65.9	W
Puissance nominale du système d'éclairage	W_L	3	W

Informations techniques

Eclairement moyen du système d'éclairage sur la surface de cuisson	E_moyen	600mm:101>600mm:92	lux
Efficacité lumineuse	LE_hotte	600mm:33,6>600mm:30,6	lux/W
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFE_hotte	73,8(pour avec un filtres)74,7(pour avec deux filtres)
Classe d'efficacité de filtration des graisses		D
Consommation d'électricité mesuré en mode "arrêt"	P_o	0,48	W
Niveau de puissance acoustique	L_WA	Réglage Boost:--Réglage le plus élevé: 58Réglage le plus bas: 54	dB

La méthode de mesure et de calcul du tableau ci-dessus est conform réglement de la Commission (UE) N° 65/2014 et 66/2014

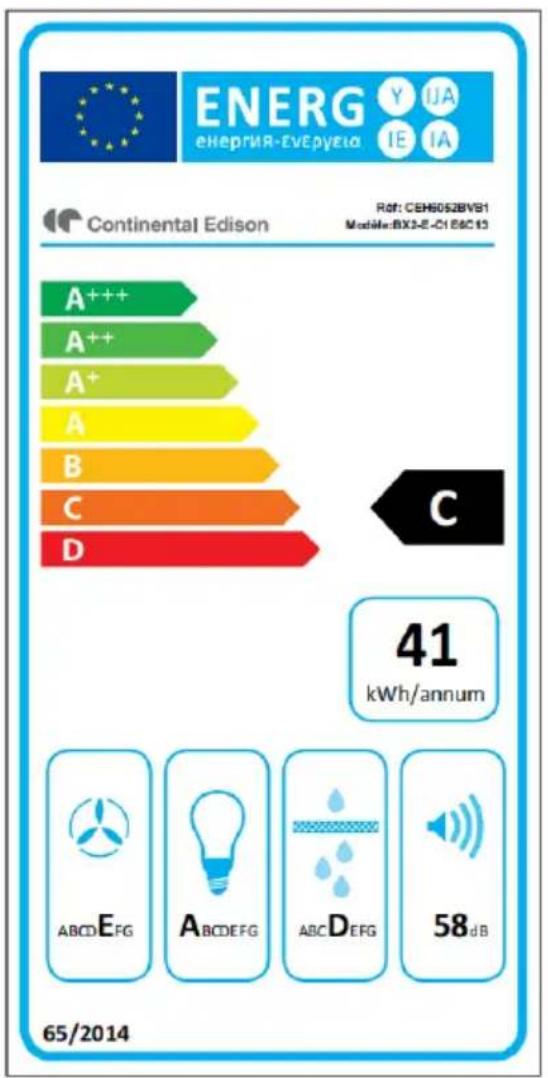

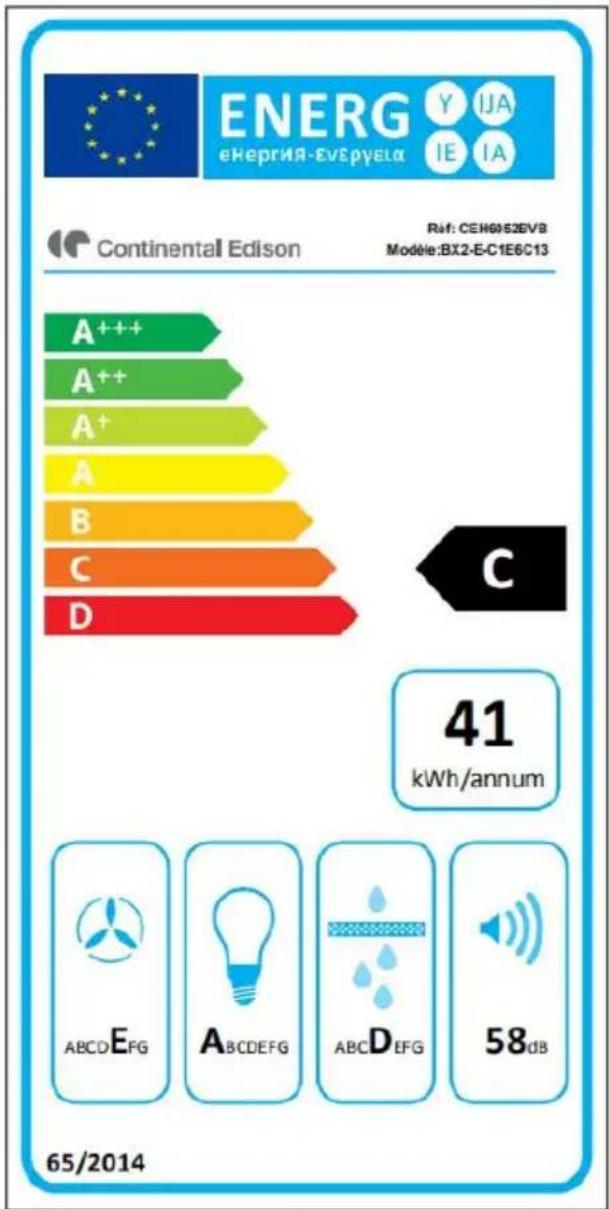

ENERG ENERG-EVERYELA Y IJA IE IA Continental Edison Ref: CEH0152EVB Modèle:BX2-E-C1E6C13 A+++ A++ A+ A B C D C 41 kWh/annum ABCD EFG ABCDEFG ABCD EFG 58dB 65/2014

ENERG Y IJA eHEPRY-EVEPYEA IE IA Continental Edison Rof: CEH6052BV91 Modell:BIX3-E-C1 E&C13 A+++ A++ A+ A B C 41 kWh/annum ABCD EFG ABCDEFG ABCDEFG 58dB 65/2014

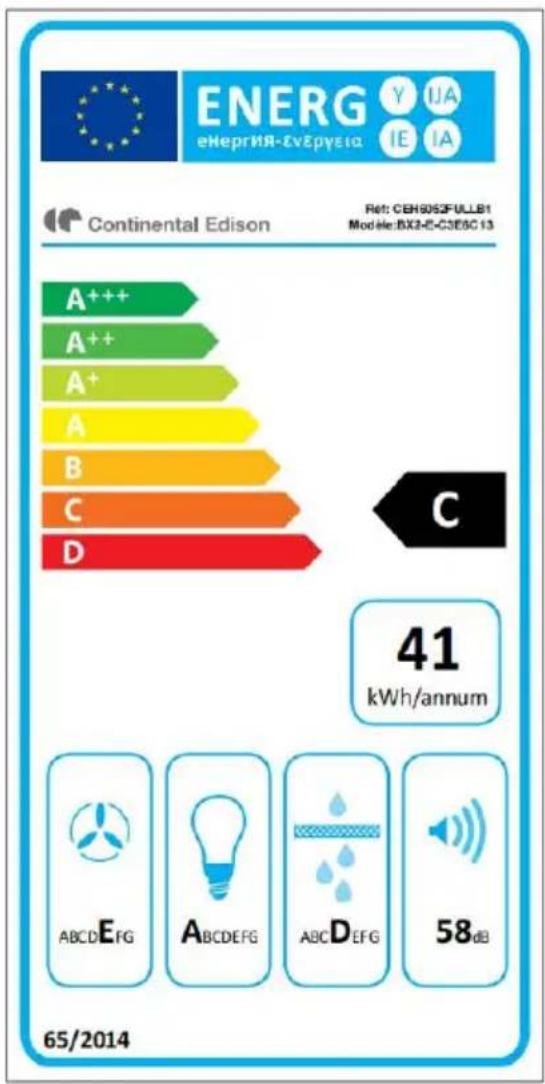

ENERG Y IJA eHEpRIM-EVEpyEia IE IA Continental Edison Ret: CEH60S2FULLB1 Mod:BX3-E-C3E8C13 A+++ A++ A+ A B C D C 41 kWh/annum 65/2014

CONTINENTAL EDISON

120-126 quai de Bacalan

CS11584

33000 Bordeaux

Importé par A.M.C.

94400 Vitry sur Seine

Remarque :

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'ur bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloqu
(3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fc cuisson terminée.
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la cycle de vie, l'appareil ne doit pas être mis au rebut avec les déche Pour des conseils sur le recyclage, veuillez contacter votre administrat locale ou votre revendeur.

DÉCHET RESPECTANT L'ENVIRONNEMENT

Les équipements électriques et électroniques font l'objet d'une collecte sélective.

Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être recyclé, soit réutilisé pour d'autres applications.

L'emballage est recyclable.

94400 Vitry sur Seine

Note :
