Type de produit	Caisson de basses actif
Marque	Magnat
Modèle	Alpha RS8
Dimensions (L x H x P)	260 × 350 × 370 mm
Poids	Environ 8 kg
Alimentation	Secteur 230 V / 50 Hz
Puissance (estimation)	100 W RMS
Fréquence de coupure	50 - 150 Hz, réglable
Phase	Commutable (0° / 180°)
Mode de fonctionnement	ON permanent / AUTO (mise en veille automatique)
Entrées audio	Bas niveau (RCA) et haut niveau (bornier)
Indicateur DEL	Vert (marche), Rouge (veille)
Réglage du volume	Molette rotative
Protection	Double isolation (classe II)
Garantie haut-parleurs	5 ans
Garantie amplificateur	2 ans
Matériau du boîtier	MDF (estimation)
Finition	Noir (estimation)
Accessoires fournis	Câble secteur, notice
Température d'utilisation	10°C à 40°C
Distance minimale aux murs	5 cm (boîtier), 20 cm (arrière/côtés)
Entretien	Nettoyer avec un chiffon doux et produit ménager doux

FOIRE AUX QUESTIONS - Alpha RS8 MAGNAT

Comment connecter le caisson Alpha RS8 à un amplificateur ?

Utilisez les entrées bas niveau (RCA) si votre ampli a une sortie subwoofer, ou les entrées haut niveau (bornier) si vous utilisez les sorties enceintes. Consultez le schéma de la notice.

Où placer le subwoofer pour un meilleur rendu ?

Placez-le de préférence près des enceintes avant, à au moins 20 cm des murs et objets pour éviter une altération des graves. La direction n'est pas critique.

Comment régler le volume et la fréquence de coupure ?

Réglez d'abord le volume de l'ampli au niveau souhaité, puis ajustez le volume du subwoofer (5). La fréquence de coupure (4) se règle entre 50 et 150 Hz : 50-100 Hz pour des colonnes, 50-150 Hz pour des bibliothèques.

À quoi sert l'interrupteur de phase (1) ?

Il compense les déphasages entre le subwoofer et les enceintes. Positionnez-le normalement sur 0°. Si les basses sont faibles, essayez 180°.

Que signifie le mode AUTO (3) ?

En mode AUTO, le subwoofer s'allume automatiquement (DEL verte) quand un signal est détecté, et passe en veille (DEL rouge) après quelques minutes sans signal. Le mode ON le maintient actif en permanence.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux légèrement humide et un produit ménager doux. Évitez les solvants, vernis ou produits abrasifs.

Que faire si le subwoofer ne s'allume pas ?

Vérifiez le câble d'alimentation, la prise secteur et l'interrupteur (8). Assurez-vous que le mode (3) n'est pas en veille. Si rien ne fonctionne, contactez un professionnel.

Le subwoofer émet un bourdonnement, que faire ?

Vérifiez la connexion de masse ou utilisez un filtre coupe-boucle. Assurez-vous que le câble RCA n'est pas endommagé. Éloignez le subwoofer des sources d'interférence.

Quelle est la période de garantie ?

La garantie est de 5 ans sur le haut-parleur et 2 ans sur l'amplificateur, à compter de la date d'achat. Elle s'applique au premier propriétaire.

Puis-je utiliser le subwoofer sans câble de terre ?

Oui, l'appareil est de classe de protection II avec double isolation. Il ne nécessite pas de connexion à la terre.

MODE D'EMPLOI Alpha RS8 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 4 GB 7 F 10 NL 13 16 E 19 P 22 25 RUS 28 CHN 32 35 Abbildungen/Illustrations 38

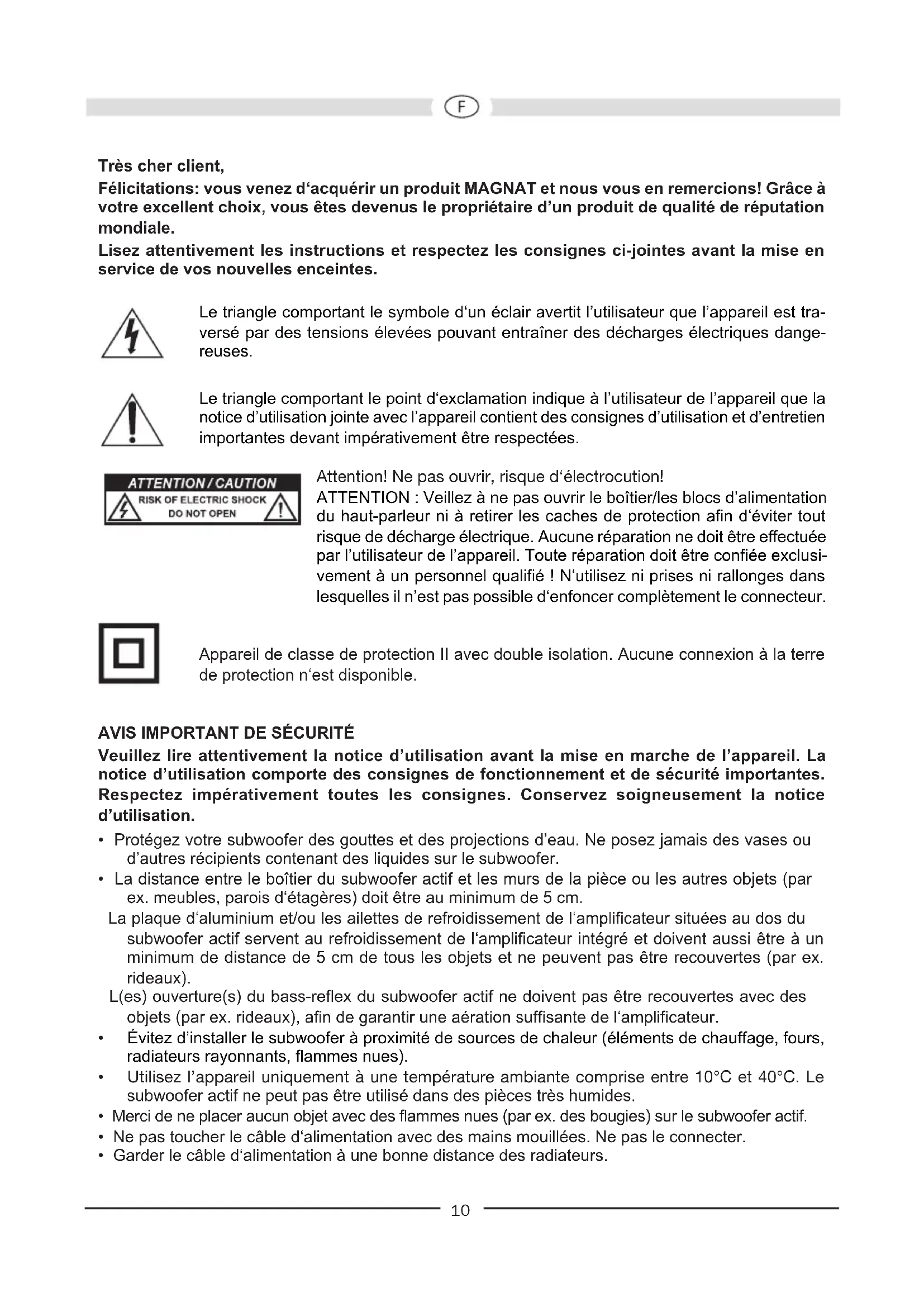

Félicitations : vous venez d'acquérir un produit MAGNAT et nous vous en remercions ! Grâce à votre excellent choix, vous êtes devenus le propriétaire d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Le triangle comportant le symbole d'un éclair avertit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Le triangle comportant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant impérativement être respectées.

ATTENTION! Ne pas ouvrir, risque d'électrocution!

ATTENTION: Veillez à ne pas ouvrir le boîtier/les blocs d'alimentation du haut-parleur ni à retirer les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuée par l'utilisateur de l'appareil. Toute réparation doit être confiée exclusivement à un personnel qualifié! N'utilisez ni prises ni rallonges dans lesquelles il n'est pas possible d'enfoncer complètement le connecteur.

Appareil de classe de protection II avec double isolation. Aucune connexion à la terre de protection n'est disponible.

Avis important de sécurité

Veuillez lire attentivement la notice d'utilisation avant la mise en marche de l'appareil. La notice d'utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez impérativement toutes les consignes. Conservez soigneusement la notice d'utilisation.

• Protégez votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres récipients contenant des liquides sur le subwoofer.
• La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm.

La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif servent au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux).

Les ouvertures du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets (par ex. rideaux), afin de garantir une aération suffisante de l'amplificateur.

• Évitez d'installer le subwoofer à proximité de sources de chaleur (éléments de chauffage, fours, radiateurs rayonnants, flammes nues).
• Utilisez l'appareil uniquement à une température ambiantecomprise entre 10°C et 40°C. Le subwoofer actif ne peut pas être utilisé dans des pièces très humides.
• Merci de ne placer aucun objet avec des flammes (par ex. des bougies) sur le subwoofer actif.
• Ne pas toucher le câble d'alimentation avec des mains mouillées. Ne pas le connecter. Garder le câble d'alimentation à une bonne distance des radiateurs.
• être utilisé. Tout cordon d'alimentation endommagé ne doit pas être réparé mais remplacé.
• Ne jamais poser des objets lourds sur les câbles.
• La prise secteur permet d’arrêter l’appareil et doit donc toujours être facilement accessible. Si l’appareil n’est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le hors tension en débranchant le cordon d’alimentation. En cas d’orage, l’appareil doit également être mis hors tension afin d’éviter tout risque d’endommagement du à un coup de foudre ou à une surtension. N’utilisez pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la surface de l’appareil.
• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d'autres dangers.

Installation

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'écoute à proximité des haut-parleurs frontaux est cependant préférable. De plus, veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les côtés ainsi que vers l'arrière, afin que la reproduction sonore de la basse ne soit pas altérée.

Branchement au secteur (9)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le câble de secteur fourni.

Interrupteur de mode de fonctionnement (3), Indication DEL de l'état de fonctionnement (2), Interrupteur marche/arrêt (8)

	Interrupteur marche/arrêt ON	Interrupteur marche/arrêt OFF
Interrupteur de mode de fonctionnement ON	Le subwoofer est en mode de fonctionnement permanent, la DEL est verte.Option conseillée pour les reproductions sonores de programmes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité).	Le subwoofer est étéint, la DEL est étéinte.Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désirer cette option.
Interrupteur de mode de fonctionnement AUTO	La mise en / hors circuit automatique est activée (option conseillée).Si le subwoofer recoit un signal du récepteur, il s'allume automatiquement, et la DEL s'éclaire en vert.Si le subwoofer ne recoit plus aucune signal, il passé automatiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.

Entres ligne (6)

Pour le branchement aux sorties à bas niveau d'un récepteur/amplificateur (fonctionnement stéréo), voir figure 2.

Pour la connexion à un récepteur AV avec une sortie subwoofer à bas niveau, voir figure 3.

Entres haut-niveau (7)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 4.

Commande de volume (5)

Grâce à cette commande, vous pouvez régler le volume des graves selon votre goût comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Réglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (4)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée entre 50 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz est alors ingénieux.

Interrupteur de phase (1)

Normalement, l'interrupteur de phase doit être placé sur. Dans des cas assez rares, il peut parfois être avantageux de régler la phase sur (par exemple en cas de grande distance entre le subwoofer et les haut-parleurs frontaux ou si la pièce n'est pas bien conque acoustiquement). En général : la position où la zone des sons de base sonne le plus est la bonne.

Entretien

Nettoyez les surfaces avec un produit d'entretien ménager doux, et n'utilisez surtout pas un vernis pour meuble ou similaire.

Alpha RS 8 alpha RS 12

Fréquence séparatrice: 50 - 150 Hz, régulable 50 - 150 Hz, régulable

Dimensions (LxHxP):

260 × 350 × 370 ~mm

360 × 485 × 460 ~mm

Accessoires:

Cable secteur

Cable secteur

Sous toutes réserves de modifications techniques.

Vous avez bien choisi et êtes le propriétaire d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les MAGNAT haut-parleurs et 2 ans de garantie sur tous les amplificateurs MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil MAGNAT, veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : · l'appareil soit expédié dans son emballage d'origine, · le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : · Matériel d'éclairage · Pièces d'usure · Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). · Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). · Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. · Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. · Dommages ultérieurs à d'autres appareils. · Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
