Alpha RS8 - Subwoofer MAGNAT - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve subwoofer
Merk	Magnat
Model	Alpha RS8
Afmetingen (B x H x D)	260 × 350 × 370 mm
Gewicht	Ongeveer 8 kg
Voeding	Netstroom 230 V / 50 Hz
Vermogen (schatting)	100 W RMS
Crossoverfrequentie	50 - 150 Hz, instelbaar
Fase	Schakelbaar (0° / 180°)
Bedrijfsmodus	Continu AAN / AUTO (automatische stand-by)
Audio-ingangen	Lijnniveau (RCA) en hoog niveau (luidsprekeraansluiting)
LED-indicator	Groen (aan), Rood (stand-by)
Volume-instelling	Draaiknop
Bescherming	Dubbele isolatie (klasse II)
Garantie luidspreker	5 jaar
Garantie versterker	2 jaar
Behuizingsmateriaal	MDF (schatting)
Afwerking	Zwart (schatting)
Meegeleverde accessoires	Netsnoer, handleiding
Gebruikstemperatuur	10°C tot 40°C
Minimale afstand tot muren	5 cm (behuizing), 20 cm (achterkant/zijkanten)
Onderhoud	Reinigen met een zachte doek en mild schoonmaakmiddel

Veelgestelde vragen - Alpha RS8 MAGNAT

Hoe sluit ik de Alpha RS8 subwoofer aan op een versterker?

Gebruik de lijnniveau ingangen (RCA) als uw versterker een subwooferuitgang heeft, of de hoog niveau ingangen (luidsprekeraansluiting) als u de luidsprekeruitgangen gebruikt. Raadpleeg het schema in de handleiding.

Waar plaats ik de subwoofer voor de beste prestaties?

Plaats hem bij voorkeur dicht bij de voorluidsprekers, op minimaal 20 cm van muren en objecten om vervorming van de lage tonen te voorkomen. De richting is niet kritisch.

Hoe stel ik het volume en de crossoverfrequentie in?

Stel eerst het volume van de versterker in op het gewenste niveau, pas daarna het volume van de subwoofer aan (5). De crossoverfrequentie (4) wordt ingesteld tussen 50 en 150 Hz: 50-100 Hz voor vloerstaande luidsprekers, 50-150 Hz voor boekenplankluidsprekers.

Waar dient de faseschakelaar (1) voor?

Het compenseert faseverschillen tussen de subwoofer en de luidsprekers. Zet hem normaal op 0°. Als de bassen zwak zijn, probeer dan 180°.

Wat betekent de AUTO-stand (3)?

In de AUTO-stand schakelt de subwoofer automatisch in (groene LED) wanneer een signaal wordt gedetecteerd, en gaat hij in stand-by (rode LED) na een paar minuten zonder signaal. De AAN-stand houdt hem permanent actief.

Hoe reinig ik de subwoofer?

Gebruik een zachte, licht vochtige doek en een mild schoonmaakmiddel. Vermijd oplosmiddelen, lakken of schurende producten.

Wat te doen als de subwoofer niet aangaat?

Controleer het netsnoer, het stopcontact en de schakelaar (8). Zorg ervoor dat de stand (3) niet in stand-by staat. Als niets werkt, neem dan contact op met een professional.

De subwoofer bromt, wat te doen?

Controleer de aardverbinding of gebruik een bromfilter. Zorg ervoor dat de RCA-kabel niet beschadigd is. Plaats de subwoofer uit de buurt van storingsbronnen.

Wat is de garantieperiode?

De garantie is 5 jaar op de luidspreker en 2 jaar op de versterker, gerekend vanaf de aankoopdatum. Deze geldt voor de eerste eigenaar.

Kan ik de subwoofer zonder aardkabel gebruiken?

Ja, het apparaat is beschermingsklasse II met dubbele isolatie. Het heeft geen aardverbinding nodig.

GEBRUIKSAANWIJZING Alpha RS8 MAGNAT

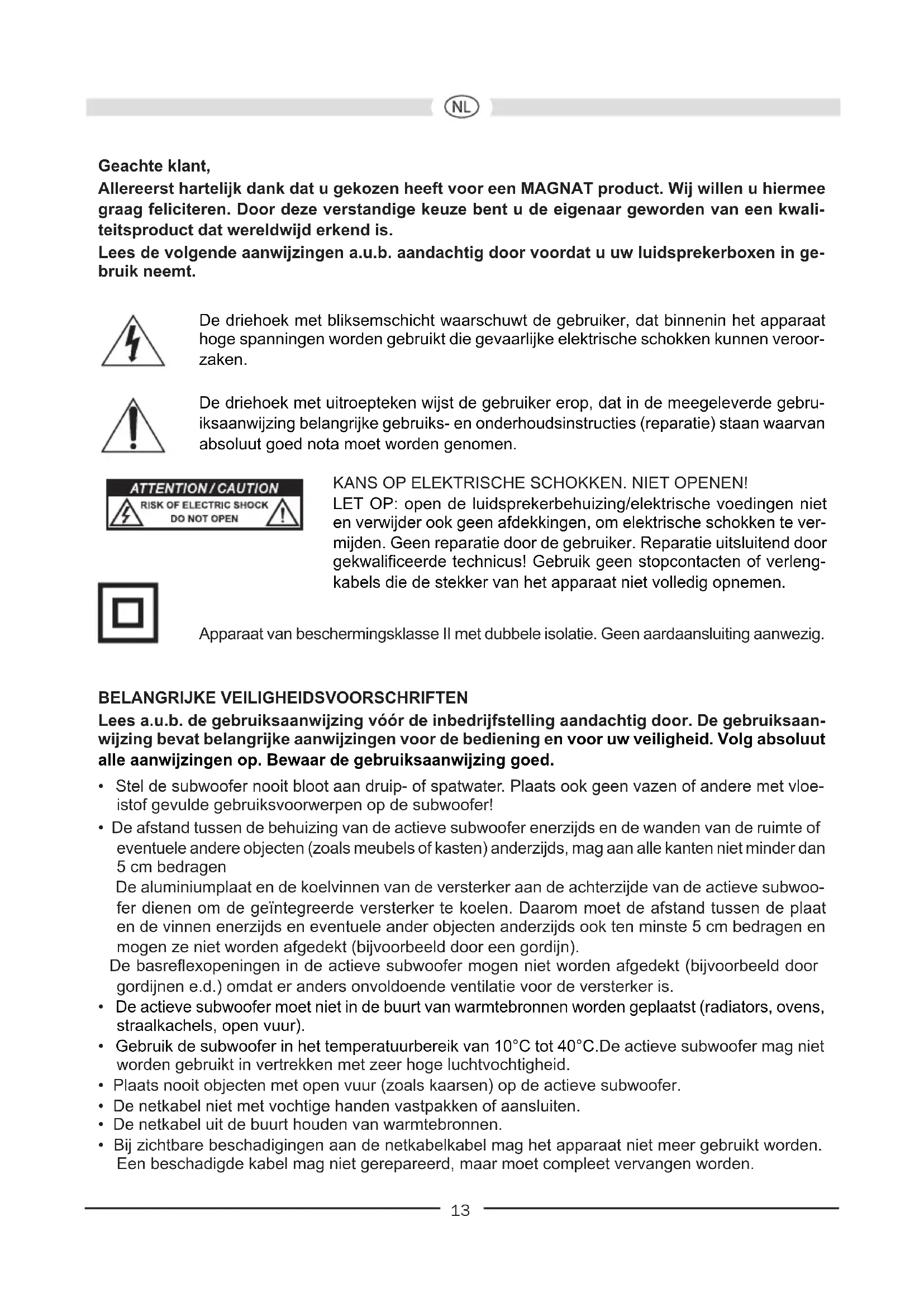

Allereerst hartelijk dank dat u gekozen heeft voor een MAGNAT product. Wij wollen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

De driehoek met blikkemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken können veroorzaken.

De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absolut goednota moet worden genomen.

KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN!

LET OP: open de luidsprekerbehuzing/elektrische voedingen nicht en verwijder ook geen afdekkingen, om elektrische schokken te vermiinden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificierde technicus! Gebruik geen stopcontacten of verlang-kabels die de stekker van het apparaat Niet volledig opnemen.

Apparaat van beschemingsklasse II met dubbele isolatie. Geen aardaansluiting aanwezig.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees a.u.b. de gebruiksaanwijzing vór de inbedrijfstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw verilgheid. Volg absolut het alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof bevulde gebruiksvoorwerpen op de subwoofer!
• De afstand:tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten nicht minder dan 5 cm bedragen

De aluminiumplaat en de koelvinnen van de versterker aan dechterzijde van de actieve subwoofer dienen om de geintegreerde versterker te koelen. Daarom要去 de afstand tussen deplaat en de vinnen energijds en eventuale ander objecten anders ook ten minste 5 cm bedragen en mogen ze Niet worden afgedekt (bijvoorbeeld door een gordijn).

De basreflexopeningen in de actieve subwoofer mogen nicht worden afgedekt (bijvoorbeeld door gordijnen e.d.) waar der anders onvoldende ventilatie voor de versterker is.

• De actieve subwoofer要去 in de buurt van warmtebronnen worden geplaatst (radiators, ovens, straalkachels, open vuur).
• Gebruik de subwoofer in het temperatuurbereik van 10^ tot 40^ . De actieve subwoofer mag nicht worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.
• Plaats nooit objeven met open vuur (zoals kaarsen) op de actieve subwoofer.
• De netkabel nicht met vochtige handen vastpakken of aansluiten.

• De netkabeluit de buurt houden van warmtebronnen.
  Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat Niet meer gebrukt worden. Een beschadigde kabel mag Niet gerepareerd, maar moet compleetervangen worden.

• Nooit zware voorwerpen op de netkabel leggen.

• De voedingsstekker fungeert als uitschakelvoorziening en moet.altijd vrij toeqankelijk+zijn.
• Is het apparaat gedurende langereijd (b.v. in de vakantie) Niet worden gebruikt, moet het van het elektriciteitsnet worden gescheden door de stekker uit het stopcontact te trekken. Het apparaat要去 ook bij onweer van het elektriciteitsnet worden geschieren. Zodoende worden beschadiging door blikkseminslag en overspanning verhinderd.
• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadigd zou können raken.
• Reparations要去 als tijd worden overgelaten aan gekwalificeerde geschoolde personen, aangezien men anders worden blootgesteld aan gevaarlijke hoogspanningen of andere gezaren.

PLAATSING

Het door de subwoofer weergegeven freiuentiebereik is voor het menselijke oor ruimtelijk Niet hoorbaar. Daarom is deplaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand maar voorwerpen en muren zijdelings enaar achteren toe tenminste 20~cm bedraagt. Hierdoor voorkomt u dat de basweergave negatif wordt beinvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB.1)

Netaansluiting (9)

Het betreft een subwoofer met ingebouwde versterker, waarom要去 deze met de meegeleverde ingebouwde versterker onherstelbaar verwoest!

Modus schakelaar (3), LED display mode (2), Power-schakelaar (8)

	Power-schakelaar ON Power-schakelaar OFF
Modusschakelaar ON	Subwoofer in permanent bedrijf, de l.e.d. brandt groen.Voordelige instelling voor de weergave vanprogramma's met lange en zachte passages(een abusievelijk inschakelen van de subwooferwordt vermeden).	Subwooferuitgeschakeldl.e.d.uit.Als het apparaat voor eenlangereperiode nicht wordengebruikt, verdient dezeinstelling de Voorkeur.
Modusschakelaar AUTO	De automatische in- / uitschakeling wordengeactiveerd (aanbevolen instelling).Zodra de subwoofer een signaal van derceiver ontvangt, worden hij automatisch weeeringeschakeld. De power-l.e.d. brandt groen.Zodra de subwoofer enkele minuten lang genesignaalmeer ontvangt, worden hij automatischweer overgeschakeld op standby bedrijf, de l.e.d. brandt rood.

Line ingangen (6)

Zie afbeelding 2 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker (stereo-bedrijf).

Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang.

Hoogniveau-Ingangen (7)

Voor aansluiting op de hoogniveau-regelaar-(luidspreker-)uitgangen van de receiver/versterker. Zie afbeelding 4.

Niveauregelaar (5)

Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik maar wens instellen. Ga hiervoors als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag waar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (4)

Hiermee stelt u de hoogste freiagentie in die de subwoofer kan weergeven. In combinatie met de rekluidspreakers dient de freiagentie te worden ingesteld op 50Hz - 150Hz . Bij het gebruik van staande luidspreakers adviseren wij om deze in te stellen op 50Hz - 100Hz .

Faseschakelaar (1)

Over het algemeen moet de faseschakelaar worden ingesteld op AV (0^) . In een enkele uitzondering kan hetECHter van voordeel zijn de fase in te stellen op 180^ (bijvoorbeeld als de subwoofer en de front-luidsprekers erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waar bij het onderste basistoonbereik voller klingt, is het juiste.

ONDERHOUD

Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken.

TECHNISCHE GEGEVENS

Alpha RS 8 Alpha RS 12

Configuratie: Bassreflex, frontfire principe Bassreflex, frontfire principe

Uitrusting 200 mm woofer 300 mm woofer

Uitgangsvermogen RMS/max.: 80 / 160 Watt 120 / 240 Watt

Frequentiebereik: 25 - 200 Hz 20 - 200 Hz

Scheidingsfrequentie: 50 - 150Hz regelbaar 50 - 150Hz regelbaar

Afmetingen (bxhxd):

260× 350× 370mm

360 × 485 × 460 ~mm

Accessoires: netkabel

netkabel

TECHNISCHE WIJZIGENGOORBEHOUDEN.
