Produkttyp	Aktivsubwoofer
Marke	Magnat
Modell	Alpha RS8
Abmessungen (B x H x T)	260 × 350 × 370 mm
Gewicht	Ca. 8 kg
Stromversorgung	Netzspannung 230 V / 50 Hz
Leistung (geschätzt)	100 W RMS
Trennfrequenz	50 - 150 Hz, einstellbar
Phase	Umschaltbar (0° / 180°)
Betriebsmodus	Dauer EIN / AUTO (automatische Abschaltung)
Audioeingänge	Niedrigpegel (RCA) und Hochpegel (Lautsprecherklemmen)
LED-Anzeige	Grün (Betrieb), Rot (Standby)
Lautstärkeregelung	Drehknopf
Schutzart	Doppelte Isolierung (Schutzklasse II)
Garantie Lautsprecher	5 Jahre
Garantie Verstärker	2 Jahre
Gehäusematerial	MDF (geschätzt)
Oberfläche	Schwarz (geschätzt)
Mitgeliefertes Zubehör	Netzkabel, Anleitung
Betriebstemperatur	10 °C bis 40 °C
Mindestabstand zu Wänden	5 cm (Gehäuse), 20 cm (Rückseite/Seiten)
Pflege	Mit einem weichen Tuch und mildem Haushaltsreiniger reinigen

Häufig gestellte Fragen - Alpha RS8 MAGNAT

Wie schließe ich den Alpha RS8 Subwoofer an einen Verstärker an?

Verwenden Sie die Niedrigpegel-Eingänge (RCA), wenn Ihr Verstärker einen Subwoofer-Ausgang hat, oder die Hochpegel-Eingänge (Lautsprecherklemmen), wenn Sie die Lautsprecherausgänge verwenden. Beachten Sie das Schaltbild in der Anleitung.

Wo sollte der Subwoofer für eine optimale Klangwiedergabe platziert werden?

Stellen Sie ihn vorzugsweise in der Nähe der Frontlautsprecher auf, mindestens 20 cm von Wänden und Gegenständen entfernt, um eine Verfälschung der Bässe zu vermeiden. Die Richtung ist nicht kritisch.

Wie stelle ich Lautstärke und Trennfrequenz ein?

Stellen Sie zuerst die Lautstärke des Verstärkers auf das gewünschte Niveau ein, dann passen Sie die Subwoofer-Lautstärke (5) an. Die Trennfrequenz (4) wird zwischen 50 und 150 Hz eingestellt: 50-100 Hz für Standlautsprecher, 50-150 Hz für Regallautsprecher.

Wozu dient der Phasenschalter (1)?

Er kompensiert Phasenverschiebungen zwischen Subwoofer und Lautsprechern. Stellen Sie ihn normalerweise auf 0°. Wenn die Bässe schwach sind, versuchen Sie 180°.

Was bedeutet der AUTO-Modus (3)?

Im AUTO-Modus schaltet sich der Subwoofer automatisch ein (grüne LED), wenn ein Signal erkannt wird, und wechselt nach einigen Minuten ohne Signal in den Standby (rote LED). Der ON-Modus hält ihn dauerhaft aktiv.

Wie reinige ich den Subwoofer?

Verwenden Sie ein leicht feuchtes, weiches Tuch und ein mildes Haushaltsreinigungsmittel. Vermeiden Sie Lösungsmittel, Lacke oder Scheuermittel.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie das Netzkabel, die Steckdose und den Schalter (8). Stellen Sie sicher, dass der Modus (3) nicht im Standby ist. Wenn nichts funktioniert, wenden Sie sich an einen Fachmann.

Der Subwoofer brummt, was tun?

Überprüfen Sie die Massenverbindung oder verwenden Sie einen Brummentstörfilter. Stellen Sie sicher, dass das RCA-Kabel nicht beschädigt ist. Halten Sie den Subwoofer von Störquellen fern.

Wie lang ist die Garantiezeit?

Die Garantie beträgt 5 Jahre auf den Lautsprecher und 2 Jahre auf den Verstärker, ab Kaufdatum. Sie gilt für den Erstbesitzer.

Kann ich den Subwoofer ohne Erdungskabel verwenden?

Ja, das Gerät ist Schutzklasse II mit doppelter Isolierung. Es benötigt keinen Erdanschluss.

BEDIENUNGSANLEITUNG Alpha RS8 MAGNAT

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

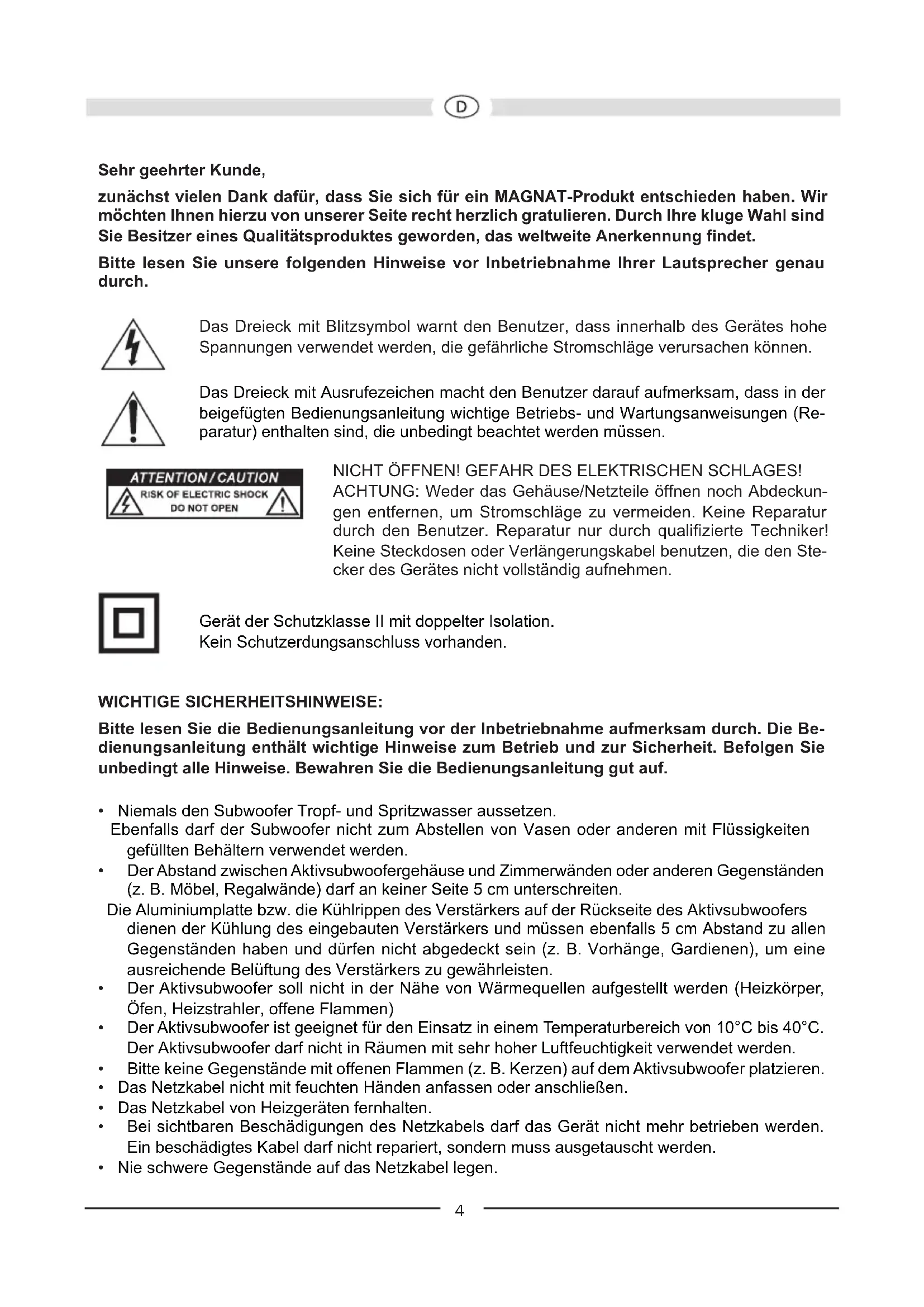

Sehr geehrter Kunde,

zunachst vielen Dank darauf, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Laatsprecher bereits durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursichen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigeführten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzele öffnen noch Abdeckungen entfernen, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

Gerat der Schutzklasse II mit doppelter Isolation.

Kein Schutzerdungsanschluss vorhanden.

WICHTIGESICHERHEITSHINWEISE:

Bitte lessen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.
• Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) davon keiner Seite 5 cm unterschreiben.
  Die Aluminiumplatte bzw. die Kuhlrippen des Verstärkers auf der Rückseite des Aktivsubwooferders dieren der Kuhlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und darüber nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüfung des Verstärkers zu gewährleisten.
• Der Aktivsubwoofer soll nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen)
• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10^ bis 40^ . Der AktivsubwooferarfndichtinRäumenmitsehrhoherLuftfeuchtigkeit verwendertwerden.
• Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
• Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
• Das Netzkabel von Heizgeräten fernhalten.
• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabelarf nicht repariert,sondern muss ausgetauscht werden.

• Nie schwere Gegenstände auf das Netzkabel legen.

• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.

• Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den Sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach halten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (9)

Da es sich um einen Subwoofer mit eingebautem Veränderkarten handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Betriebsmodus-Schalter (3), LED-Betriebszustandsanzeige (2), Power Schalter (8)

	Power-Schalter ON Power-Schalter OFF
Betriebsmodus-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet grün. Günstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofers wird verhindert).	Der Subwoofer ist ausgeschelt; Die LED ist aus. Wird das Gerät längerere Zeit nicht benutzt, sollte diese Einstellung gewählt werden
Betriebsmodus-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert (empfohlene Einstellung). Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die LED leuchtet grün. Erhalt der Subwoofer kein Signal mehr, schaltet er nach weniger Minuten automatisch wieder in den Standby-Betrieb. Die LED leuchtet dann rot.

Line Eingänge (6)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 2. Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 3.

Hochgegeingange (7)

Zum Anschluss an Hochpegel- (Lautsprecher-) Ausgabe des Receivers/ Verstärkers. Siehe Bild 4.

Pegelregler (5)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (4)

Hiermit stellen Sie die hochste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechern sollen die Frequenz auf 50 - 150 Hz eingestellt werden,kommen Standlautsprecher zum Einsatz,ist eine Einstellung von 50Hz - 100Hz sinnvoll.

Phasenschalter (1)

Im Normalfall sollte der Phasenschalter auf 0^ eingestellt werden. In seltenen Fällen kann es jeder von Vorteil sein, die Phase auf 180^ zu stellen (z. B. bei großer Entfernung des Subwoofoers zu den Front-Lautsprechern oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich voller klingt, ist die richtige.

Pflege

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

Alpha RS 8 Alpha RS 12

Konfiguration: Bassreflex, Frontfire Bassreflex, Frontfire

Bestückung: 200 mm Langhubwoofer 300 mm Langhubwoofer

Ausgangsleistung RMS/Max.: 80 / 160 Watt 120 / 240 Watt

Frequenzbereich: 25 - 200 Hz 20 - 200 Hz

Trennfrequenz: 50 - 150 Hz, regelbar 50 - 150 Hz, regelbar

MaBe (BxHxT): 260 x 350 x 370 mm 360 x 485 x 460 mm

Zubehör: Netzkabel Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

SUBWOOFERNS REGLAGE (BILD 1)

Nätanslutning (9)

D Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Diese hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.

2. Wahlend der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.

3. Am Produkt dürfen keine unsachgemäßigen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Soltte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte dof - die Kontrollkarte ausgefüllt dem Produkt beiliegt - die Kaufquittung beigeufigt ist.

5. Von der Garantie ausgenommen sind: Leuchtmittel Verschleibeite Transportschaden, sightbar oder unsichtbar (Reklamationen fur solche Schaden mnen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) - Kratzer in Metalteilen, Frontabdeckungen u.s.w. (These Defekte mnen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Handler reklamiert werden.) - Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemae Bedienung (siehe Bedienungsanleitung), Beanspruchung oder auBere gewaltsame Einwirkung entstanden sind. Unsachgemae reparierte oder geänderte Geräe, die von anderer Seite als von uns geöffnet wurden. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany
