Alpha RS12 - Caisson de basses MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caisson de basses actif, puissance de 200W RMS, fréquence de réponse de 30 Hz à 150 Hz, haut-parleur de 12 pouces.
Utilisation	Idéal pour les systèmes home cinéma et les installations audio, améliore la profondeur des basses dans les films et la musique.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer le caisson avec un chiffon doux, éviter l'humidité.
Sécurité	Ne pas exposer à l'eau, utiliser avec une prise de terre, éviter les surcharges électriques.
Informations générales	Dimensions compactes pour un placement facile, design moderne, compatible avec la plupart des récepteurs audio.

FOIRE AUX QUESTIONS - Alpha RS12 MAGNAT

Le caisson de basses MAGNAT Alpha RS12 ne s'allume pas, que faire ?

Vérifiez que le caisson est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de remplacer le fusible.

Pourquoi les basses du MAGNAT Alpha RS12 sont-elles faibles ?

Assurez-vous que le caisson est correctement connecté à votre système audio. Vérifiez les réglages de volume et de fréquence sur votre amplificateur. Il est également possible que le caisson ne soit pas placé correctement dans votre pièce, essayez de le repositionner.

Le caisson émet des bruits distordus, que faire ?

Vérifiez si le caisson est correctement réglé sur la fréquence appropriée. Assurez-vous que le volume n'est pas trop élevé. Un déséquilibre dans le câblage ou des connexions lâches peuvent également causer des distorsions, vérifiez vos connexions.

Comment régler le niveau des basses sur le MAGNAT Alpha RS12 ?

Utilisez le potentiomètre de niveau de volume situé à l'arrière du caisson pour ajuster la puissance des basses. Vous pouvez également ajuster les paramètres de votre récepteur audio pour un meilleur équilibre.

Le caisson de basses est trop bruyant, comment le calmer ?

Essayez de réduire le volume sur le caisson lui-même ou via votre système audio. Vous pouvez également ajuster les réglages de crossover pour réduire les fréquences basses à un niveau plus acceptable.

Le caisson ne se connecte pas à mon système audio, que faire ?

Vérifiez que le câble RCA ou le câble de haut-parleur est correctement branché. Assurez-vous que l'entrée sélectionnée sur le caisson correspond à celle de votre système audio. Testez avec un autre câble si nécessaire.

Comment nettoyer mon caisson de basses MAGNAT Alpha RS12 ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez les produits chimiques agressifs ou les nettoyants à base de solvant qui pourraient endommager le fini.

Où placer le MAGNAT Alpha RS12 pour un meilleur son ?

Idéalement, placez le caisson dans un coin de la pièce pour maximiser les basses. Évitez de le mettre trop près de murs ou d'obstacles qui pourraient bloquer le son. Testez différentes positions pour trouver celle qui offre le meilleur résultat.

MODE D'EMPLOI Alpha RS12 MAGNAT

Une fois le produit en fin de vie, veuilles le déposer dans un point de recyclage approprié.

D 4
GB 7
F 10
NL 13
16
E 19
P 22
25
RUS 28
CHN 32
35
Abbildungen/lllustrations 38

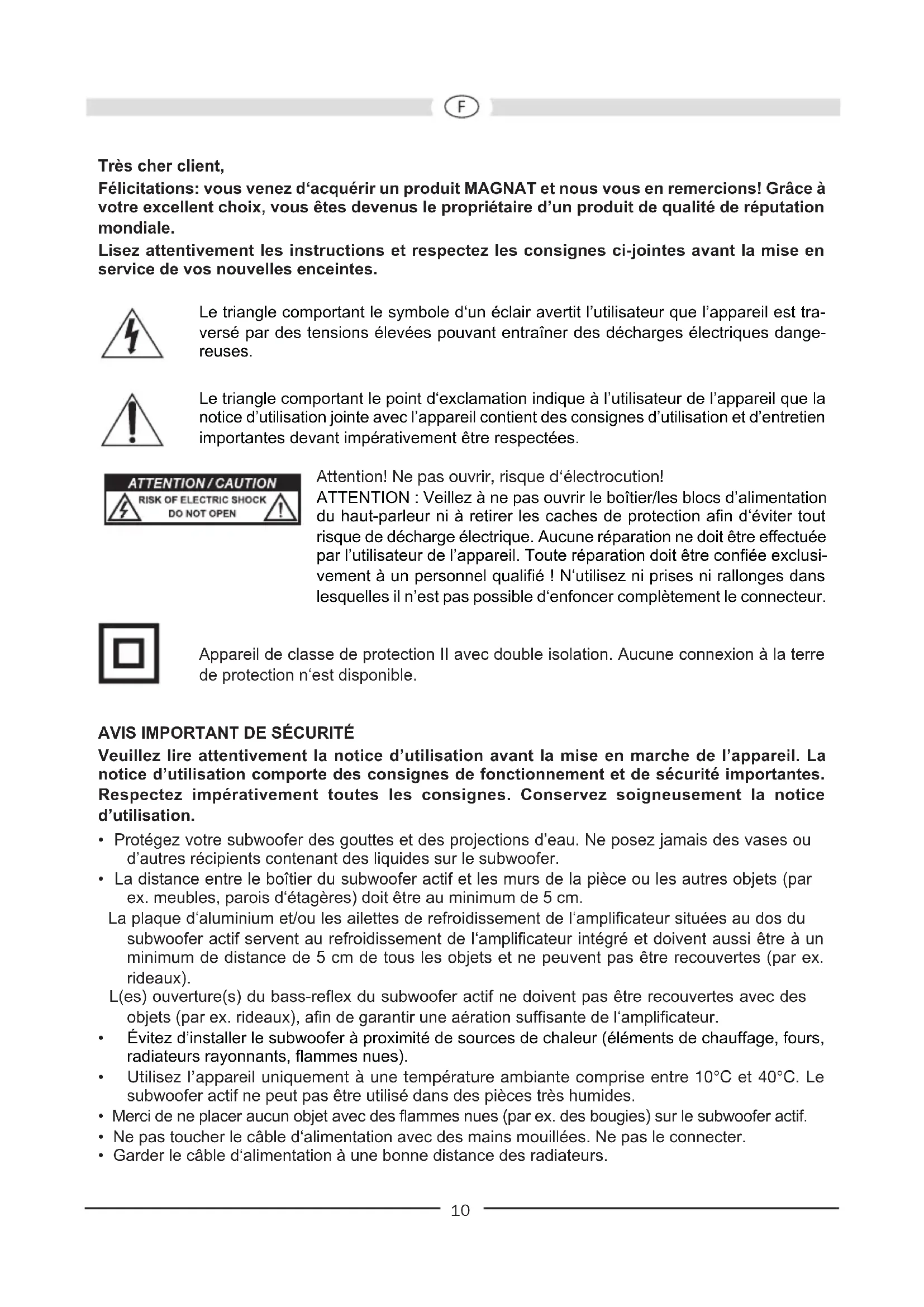

Félicitations: vous venez d'acquerir un produit MAGNAT et nous vous en remercions! Grace à votre excellent choix, vous étés devenus le propriétaire d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Le triangle compteant le symbole d'un éclair avertit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Le triangle comportant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant impérativement être respectées.

Attention! Ne pas ouvrir, risque d'electrocution!

ATTENTION: Veillez à ne pas ouvrir le boitier/les blocs d'alimentation du haut-parleur ni à retarder les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuee par l'utilisateur de I'appareil. Toute réparation doit etre confiee exclusivement a un personnel qualifie! N'utilisez ni prises ni rallonges dans lesquelles il n'est pas possible d'enforcer complètement le connecteur.

Appareil de classe de protection II avec double isolation. Aucune connexion à la terre de protection n'est disponible.

AVIS IMPORTANT DE SECURITÉ

Veuillez tire attentivement la notice d'utilisation avant la mise en marche de l'appareil. La notice d'utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez impératifement toutes les consignes. Conservez soigneusement la notice d'utilisation.

• Protégéz votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres recipients contenant des liquides sur le subwoofer.
• La distance entre le boitant du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm.
  La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif servent au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas été recouvertes (par ex. rideaux).
  L(es) ouverture(s) du bass-reflex du subwoofer actif ne doit pas etre recouvertes avec des objets (par ex. ridesaux), afin de garantir une aeration suffisante de l'amplificateur.
• Évitez d'installer le subwoofer à proximé de sources de chaleur ( éléments de chauffage, fours, radiateurs rayonnants, flammes nues).
• Utilisez l'appareil uniquement à une température ambiente comprise entre 10^ et 40^ . Le subwoofer actif ne peut pas être utilisé dans des pieces très humides.
• Merci de ne placer aucun objet avec des flammes hues (par ex. des bougies) sur le subwoofer actif.

• Ne pas toucher le cable d'alimentation avec des mains mouillées. Ne pas le connecter.
  Garder le cable d'alimentation à une bonne distance des radiateurs.

• En cas d'endommagement visible du cordon d'alimentation, l'appareil ne doit plus etre utilise Tout cordon d'alimentation endommagne ne doit pas etre réparé mais remplace.

• Ne jamais poser des objets lourds sur les câbles.
• La prise secteur permet d'arrêter l'appareil et doit donc tousiers être facilement accessible.
  Si l'appareil n'est pas utilisependant une periode prolongee (par ex. en vacances), mettez-le sous tension en debranchant le cordon d'alimentation. En cas d'orage, l'appareil doit etalement etremis sous tension afin d'eviter tout risque d'endommagement du a un coup de foudre ou a une surtension.
  N'tilisez pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la surface de l'appareil.
• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d'autres dangers.

INSTALLATION

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'écoute à proximé des haut-parleurs frontaux est cependant préféable. De plus, veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les cotés ainsi que vers l'arrière, afin que la reproduction sonore de la basse ne soit pas alterée.

Branchement au secteur (9)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le cable de secteur foumi.

Interrupteur de mode de fonctionnement (3), Indication DEL de l'etat de fonctionnement (2), Interrupteur marche/arrêt (8)

	Interrupteur marche/arrêt ON	Interrupteur marche/arrêt OFF
Interrupteur de mode de fonctionnement ON	Le subwoofer est en mode de fonctionnement permanent, la DEL est verte.Option conseillée pour les reproductions sonores de programmes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité).	Le subwoofer est étéint, la DEL est étéinte.Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désirer cette option.
Interrupteur de mode de fonctionnement AUTO	La mise en / hors circuit automatique est activée (option conseillée).Si le subwoofer recoit un signal du récepteur, il s'allume automatiquement, et la DEL s'éclaire en vert.Si le subwoofer ne recoit plus aucune signal, il passé automatiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.

Entres ligne (6)

Pour le branchement aux sorties à bas niveau d'un récepteur/amplificateur (fonctionnement stéreo), voir figure 2.

Pour la connexion à un récepteur AV avec une sortie subwoofer à bas niveau, voir figure 3.

Entres haut-niveau (7)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 4.

Commande de volume (5)

Grace a cette commande, you pouez regler le volume des graves selon voitre gout comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Trs important: Placez le reglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Reglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (4)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être régée entre 50 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz est alors ingénieux.

Interrupteur de phase (1)

Normalement, l'interrupteur de phase doit être place sur 0^ . Dans des cas assez rares, il peut parfois être avantageux de régler la phase sur 180^ (par exemple en cas de grande distance entre le subwoofer et les haut-parleurs frontaux ou si la piece n'est pas bien conque acoustiquement). En général: la position où la zone des sons de base sonne le peux est la bonne.

ENTRETIEN

Nettoyez les surfaces avec un produit d'entretien menager doux, et n'utilisez surtout pas un vermis pour meuble ou similaire.

SPECIFICATIONS TECHNIQUES

Alpha RS 8 Alpha RS 12

Configuration: Bass reflex, configuration Frontfire	Bass reflex, configuration Frontfire
Equipement: 200 mm woofer 300 mm woofer
Puisance de sortie RMS/Max.: 80 / 160 Watt 120 / 240 Watt
Bande passante: 25 - 200 Hz 20 - 200 Hz
Fréquence séparatrice: 50 - 150 Hz, régiable 50 - 150 Hz, régiable
Dimensions (LxHxP): 260 x 350 x 370 mm	360 x 485 x 460 mm
Accessoires: Câble secteur	Câble secteur

Sous toutes réserves de modifications techniques.

Geachte klant,

Vouz avait bien choisi et ets le proprieteaire heures d'un produit MAGNAT. Les produits MAGNAT ont une excellente reputation pour leur bonne qualite. Pour cette raison, nous accordons 5 ans de garantie sur tous les MAGNAT haut-parleurs et 2 ans de garantie sur tous les amplificateurs MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre apparéil MAGNAT veuillage tenir compte de ce qui suit:

1. La garantie debute avec l'achat de l'appareil et est valable uniquement pour le premier propriete.
2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, à notre guise, à l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectue à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu a votre distributeur. Si ce dernier decide que l'appareil doit nous etre returné, veuillez tener compte que: · l'appareil soit expedié dans son ermballage d'origine, le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: · Matériel d'éclairage · Pièces d'usure · Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). · Des rayures sur le boîtier, pièces métalliques, couverçles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). · Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. · Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. · Dommages ultérieurs à d'autres apparèils. · Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
