Alpha RS12 - Subwoofer MAGNAT - Manuale utente e istruzioni gratuiti

Marca	Magnat
Modello	Alpha RS12
Tipo di prodotto	Subwoofer attivo
Configurazione acustica	Bass-reflex, Frontfire
Woofer	300 mm (12 pollici)
Potenza di uscita RMS	120 Watts
Potenza di uscita massima	240 Watts
Banda passante	20 - 200 Hz
Frequenza di crossover regolabile	50 - 150 Hz
Dimensioni (L x A x P)	360 x 485 x 460 mm
Alimentazione	Rete elettrica (230 V, 50/60 Hz)
Modalità di funzionamento	ON (permanente), AUTO (standby automatico), OFF
Impostazioni	Volume, fase (0°/180°), frequenza di crossover
Ingressi	Basso livello (RCA), alto livello (morsetti)
Accessori inclusi	Cavo di alimentazione
Manutenzione	Pulire con un panno morbido e un detergente delicato
Garanzia	5 anni sul woofer, 2 anni sull'amplificatore

Domande frequenti - Alpha RS12 MAGNAT

Come collegare il subwoofer Magnat Alpha RS12 a un amplificatore?

Utilizzare un ingresso basso livello (RCA) se l'amplificatore dispone di un'uscita subwoofer dedicata. Altrimenti, collegare le uscite altoparlanti dell'amplificatore all'ingresso alto livello (morsetti a vite) del subwoofer. Consultare lo schema del manuale per i dettagli.

Qual è la migliore impostazione della frequenza di crossover?

Per diffusori da scaffale, impostare tra 50 e 150 Hz. Per diffusori a colonna, scegliere tra 50 e 100 Hz. Regolare secondo i propri gusti per una transizione armoniosa.

Come utilizzare la modalità AUTO del subwoofer?

Posizionare l'interruttore di modalità su AUTO. Il subwoofer si accende automaticamente quando viene rilevato un segnale audio (LED verde). Dopo alcuni minuti senza segnale, entra in standby (LED rosso). Questa è la modalità consigliata.

Cosa significa l'interruttore di fase (0°/180°)?

Allinea la fase del subwoofer con quella dei diffusori principali. In posizione 0° per la maggior parte degli impianti. Se i bassi sembrano deboli, provare 180° per correggere le cancellazioni di fase dovute alla posizione o all'acustica della stanza.

Quali sono le precauzioni di sicurezza importanti?

Non aprire mai il cabinet (rischio di scossa elettrica). Mantenere una distanza di almeno 5 cm intorno al subwoofer per la ventilazione. Evitare l'esposizione all'acqua o a fonti di calore. Scollegare l'apparecchio in caso di temporale o di inutilizzo prolungato.

Come pulire il subwoofer?

Utilizzare un panno morbido leggermente inumidito con un detergente delicato. Non utilizzare mai solventi, prodotti abrasivi o lucidanti per mobili. Asciugare con un panno asciutto.

Qual è la potenza del Magnat Alpha RS12?

La potenza RMS è di 120 Watts e la potenza massima di 240 Watts. Ciò consente di riempire una stanza di medie o grandi dimensioni con bassi profondi.

Posso utilizzare questo subwoofer con un ricevitore home-cinema?

Sì, assolutamente. Collegare l'uscita subwoofer dedicata del ricevitore all'ingresso basso livello (RCA) del Magnat Alpha RS12. Assicurarsi che il ricevitore sia configurato per inviare i bassi al subwoofer.

Qual è la garanzia del Magnat Alpha RS12?

Magnat offre 5 anni di garanzia sul woofer e 2 anni sull'amplificatore integrato. La garanzia si applica al primo proprietario e copre i difetti di materiale o di fabbricazione.

Dove collocare il subwoofer per ottenere il miglior suono?

Posizionarlo vicino ai diffusori anteriori, ad almeno 20 cm da pareti e oggetti. Evitare gli angoli per non esagerare i bassi. Sperimentare la posizione per trovare il miglior equilibrio.

MANUALE UTENTE Alpha RS12 MAGNAT

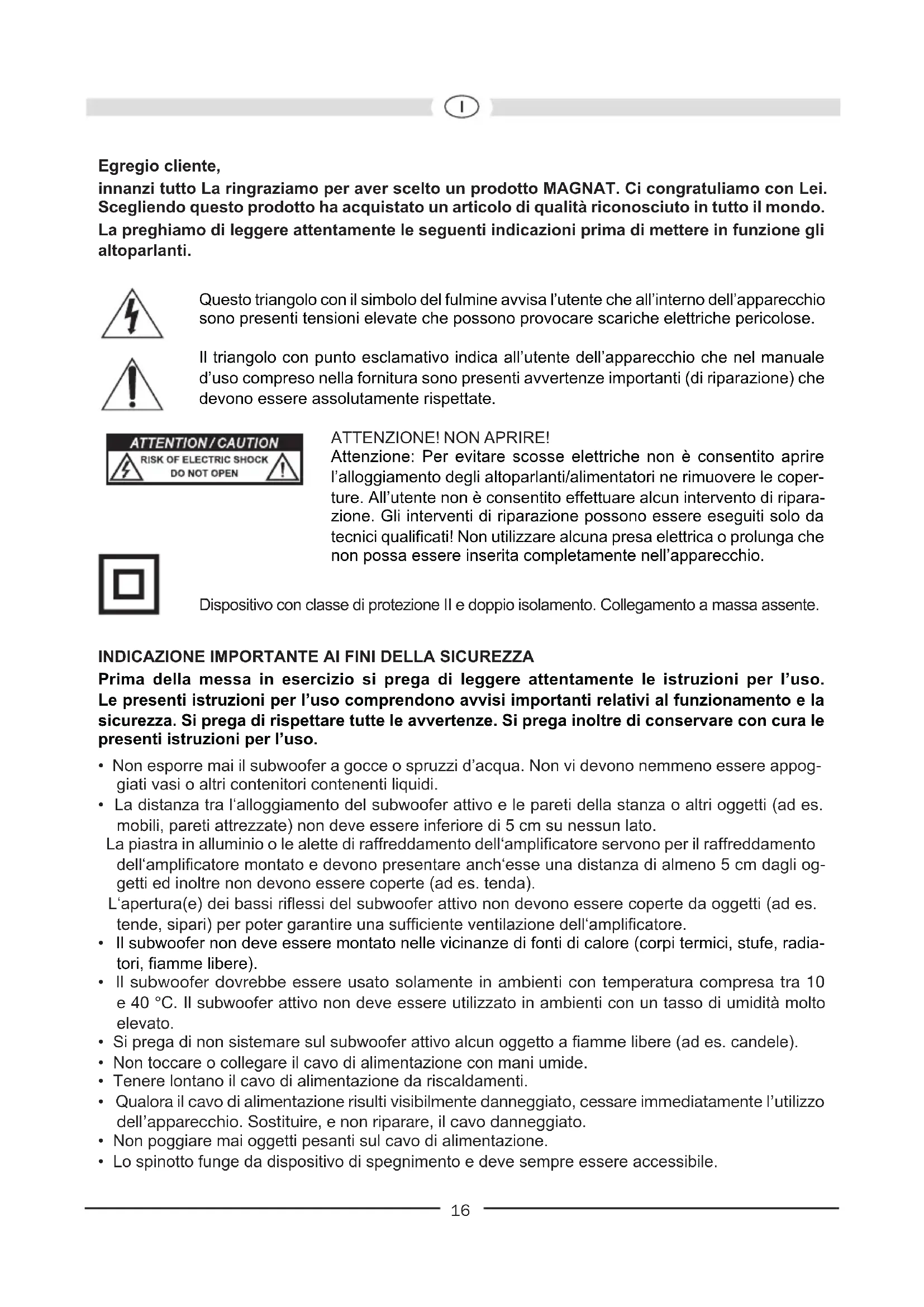

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attendamente le seguentiindicazioni prima diMETtere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avertenze importanti (di riparazione) che devono essere assolutamente rispetto.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggiamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita Completely nell'apparecchio.

Dispositivo con classe di protezione II e doppio isolamento. Collegamento a massa assente.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendo non avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contentitori contenti liquidi.
- La distanza tra l'alloggiamo del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezze) non deve essere inferiore di 5 cm su nessun dato.

La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tendeda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).
- Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40^ . Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umilità molto elevato.
- Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
- Non toccare o collegare il cavo di alimentazione con mani umide.
- Tenere lontano il cavo di alimentazione da riscaldamenti.
- Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
Non pogiare mai oggetti pesanti sul cavo di alimentazione.
- Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.

• Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.
  Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
  Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

MONTAGGIO

La Frequenza trasmessa dal subwoofer non è percepbile dall'udito umano e per questo in generale il montaggio non risulta particolarmente dificile. Si consiglia tuttavia una sistematice davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e nella parte posteriore verso oggetti e pareti di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (9)

Essendo un subwoofer con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (3), Visualizzazione dello stato operativo (2), Interruttore d'accensione (8)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore,amenti si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingressi Line (6)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo).

Vedere figura 2.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3.

Ingressi livelli alto (7)

Per il collegamento alle uscite dei livelli alto del regolatore (altoparlante) del ricevitore/amplificatore. Si veda figura 4.

Regolatore del livello (5)

Con Anything regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenza (4)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

L'interrutore di fase (1)

Nel funzionamento normale si consiglia di posizionare l'interruttori de fase su 0^ . In pochi casi potrebbe essere vantagegioso impostare la fase su 180^ (ad es. In caso di distanza elevata tra subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente). Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più pieno.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECHNICI

Alpha RS 8 Alpha RS 12

Configurazione: Bassreflex, principio frontfire Bassreflex, principio frontfire

Dotazione: 200mm woofer 300mm woofer

Potenza d'uscita RMS/max.: 80 / 160 Watt 120 / 240 Watt

Gamma di frequenza: 25 - 200 Hz 20 - 200 Hz

Frequenza di taglio: 50 - 150 Hz, regolabile 50 - 150 Hz, regolabile

Dimensioni (largh. x alt. x prof.): 260 x 350 x 370 mm 360 x 485 x 460 mm

Accessori: Cavo di rete Cavo di rete

CON RIServa DI APPORTARE MODIFICHE TECNICHE.
