MODE D'EMPLOI TEAP 1822 LiSolo EINHELL

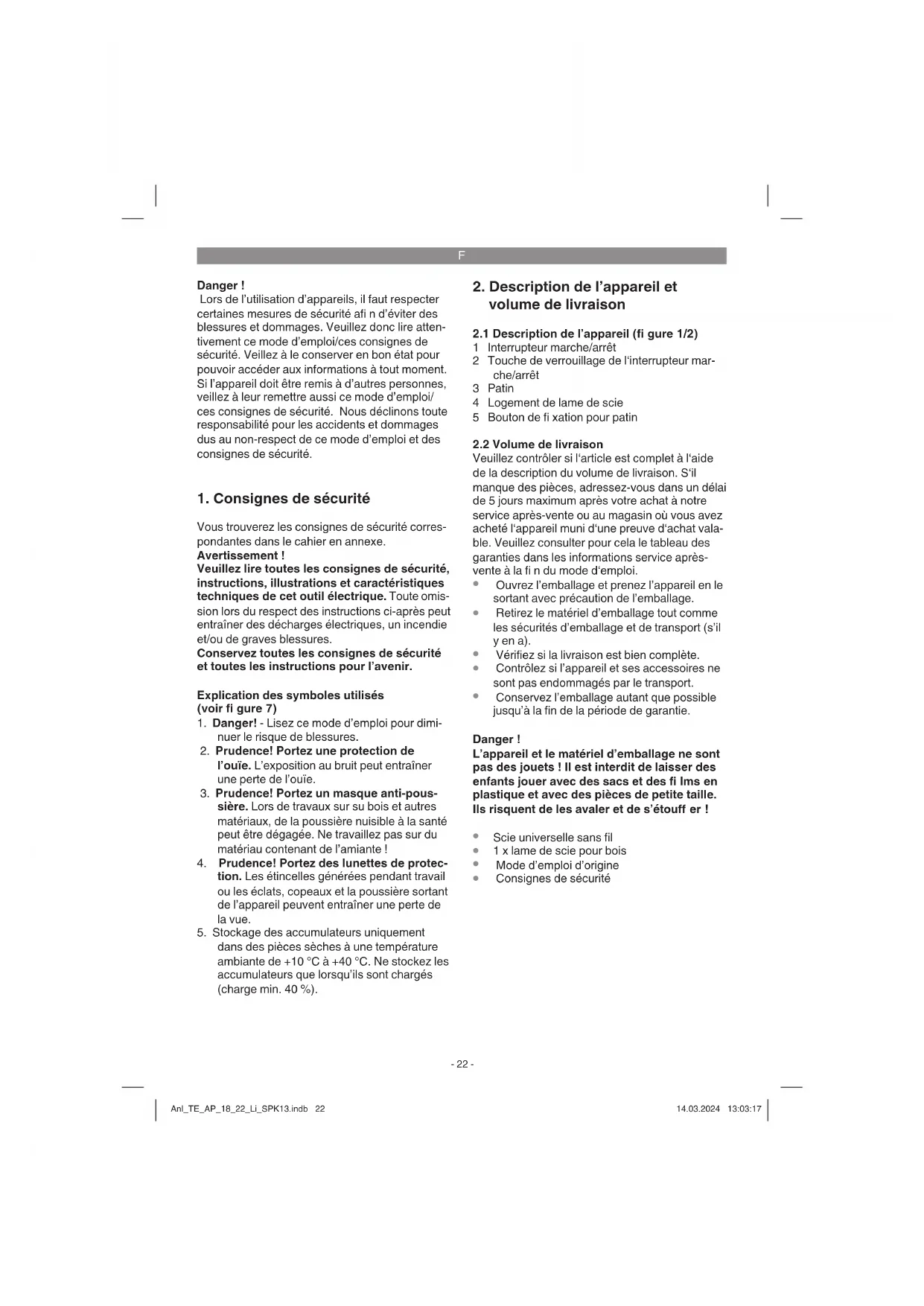

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omis- sion lors du respect des instructions ci-après peut entraîner des décharges électriques, un incendie et/ou de graves blessures. Conservez toutes les consignes de sécurité et toutes les instructions pour l’avenir. Explication des symboles utilisés (voir fi gure 7)

1. Danger! - Lisez ce mode d’emploi pour dimi-

nuer le risque de blessures.

2. Prudence! Portez une protection de

l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-

sière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-

tion. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

5. Stockage des accumulateurs uniquement

dans des pièces sèches à une température ambiante de +10 °C à +40 °C. Ne stockez les accumulateurs que lorsqu’ils sont chargés (charge min. 40 %).

2. Description de l’appareil et

1 Interrupteur marche/arrêt 2 Touche de verrouillage de l‘interrupteur mar- che/arrêt 3 Patin 4 Logement de lame de scie 5 Bouton de fi xation pour patin

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

1 x lame de scie pour bois

Mode d’emploi d’origine

3. Utilisation conforme à

l’aff ectation La scie universelle convient au sciage du bois, du fer, des métaux non-ferreux et des plastiques sous réserve d’utiliser la lame de scie correspon- dante. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

• Alimentation en tension du moteur : p. 18
• V d.c. Fréquence : p. 0
• – 2600 tr/min Hauteur de course : p. 22
• mm Profondeur de coupe : p. 100
• mm Profondeur de coupe fer : p. 6
• mm Largeur maximale de lame de scie : p. 1
• ,6 mm Poids : ,5 kg Attention ! L’appareil est livré sans accumulateur et sans chargeur et ne doit être utilisé qu’avec les batte- ries Li-Ion de la série Power X-Change ! Les batteries Li-Ion de la série Power X-Change ne doivent être chargées qu’avec les chargeurs Power X. Danger ! Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 62841. Niveau de pression acoustique L p. 1

............................................5 dB Niveau de puissance acoustique L

.. 90,4 dB(A) Imprécision K

............................................5 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 62841. Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les valeurs d’émissions sonores indiquées ont été mesurées selon une méthode d’essai normée et peuvent être utilisées pour comparer diff érents outils électriques entre eux. Les valeurs totales des vibrations indiquées et les valeurs d’émissions sonores indiquées peuvent également être utilisées pour une estimation pro- visoire de la sollicitation.

Les émissions de vibrations et les émissions sonores peuvent diverger des valeurs indiquées pendant l’utilisation eff ective de l’outil électrique, en fonction du mode d’utilisation de l’outil élec- trique, en particulier du type de traitement de la pièce à usiner. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas. Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique : Anl_TE_AP_18_22_Li_SPK13.indb 23Anl_TE_AP_18_22_Li_SPK13.indb 23 14.03.2024 13:03:1814.03.2024 13:03:18F

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement ! Enlevez systématiquement l‘accumulateur avant de paramétrer l‘appareil.

5.1 Remplacement de lame de scie (fi g. 2)

Avertissement ! Avant tous travaux sur la machine et lors du rem- placement de la lame de scie, éteignez la scie universelle et retirez l‘accumulateur. Tournez la bague (a) au niveau du logement (4) comme illustré sur la fi gure 2 jusqu‘à ce que la lame de scie (b) puisse être poussée dans la fen- te du logement de lame de scie (4). Relâchez à présent la bague (a), la bague (a) devrait revenir dans la position initiale. Si ce n‘est pas le cas, essayez de tourner la bague (a) à la main dans la position initiale. Contrôlez à présent en tirant sur la lame de scie si celle-ci tient bien dans le logement.

5.2 Changement du réglage du patin (fi g. 3)

Avertissement ! Sortez l‘accumulateur. Pour régler le patin, appuyez sur le bouton de fi xation du patin (5) sur le côté droit (vu d‘en bas), afi n de déverrouiller le patin (3). Réglez l‘écart souhaité et appuyez sur le bouton de fi xation du patin (5) sur le côté gauche (vu d‘en bas) afi n de verrouiller à nouveau le patin. Vérifi ez que le patin est bien fi xé !

5.3 Chargement du bloc accumulateur lithi-

1. Tirez le bloc accumulateur (d) hors de sa

poignée en appuyant sur la touche à cran (c) vers le bas.

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (e) dans la prise de courant. Le voyant LED vert commence à cli- gnoter.

3. Insérez l‘accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez un tableau avec les signifi cations des affi chages LED sur le chargeur. S‘il est impossible de charger l‘accumulateur, veuillez contrôler

si la tension réseau est présente au niveau de la prise de courant.

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste impos- sible, nous vous prions de bien vouloir renvoyer,

le chargeur et l‘adaptateur de charge

et le bloc accumulateur à notre service après-vente. Pour un envoi correct, nous vous prions de contacter notre service après-vente ou le point de vente où vous avez acheté l’appareil. Veillez à ce que, lors de l’envoi ou de la mise au rebut, les accumulateurs ou les appareils sans fi l soit emballés séparément dans des sacs en plastique afi n d’éviter les courts- circuits ou un incendie ! Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est dans tous les cas indispensable lorsque vous constatez une diminution de la puissance de l‘appareil. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l‘endommagement du bloc accumulateur !

5.4 Indicateur de charge de l‘accumulateur

(fi g. 4/pos. f) Appuyez sur le bouton indicateur de charge de l‘accumulateur (g). L‘indicateur de charge de l‘accumulateur (f) vous indique l‘état d‘autonomie de l‘accumulateur à l‘aide de trois voyants LED colorés. Les 3 voyants LED sont allumés : L’accumulateur est complètement rechargé. 2 ou 1 voyant LED est (sont) allumé(s) L‘accumulateur dispose encore d‘un résidu de charge suffi sant. Anl_TE_AP_18_22_Li_SPK13.indb 24Anl_TE_AP_18_22_Li_SPK13.indb 24 14.03.2024 13:03:1814.03.2024 13:03:18F

1 voyant LED clignote : L’accumulateur est vide, il faut le recharger. Tous les voyants LED clignotent : La température de l’accumulateur est trop faible. Retirez l’accumulateur de l’appareil et laissez-le reposer pendant un jour à température ambiante. Si l’erreur survient à nouveau, cela signifi e que l’accumulateur est en décharge profonde et dé- fectueux. Retirez l’accumulateur de l’appareil. Un accumulateur défectueux ne doit plus être utilisé ou chargé.

6.1 Interrupteur marche/arrêt (fi gure 1/pos. 1)

Mise en marche : appuyez sur la touche de verrouillage (2) et l‘interrupteur marche/arrêt (1). Avec l‘interrupteur marche/arrêt (1), vous pouvez commander la fréquence en continu. Plus vous appuyez sur l‘interrupteur, plus la fréquence est élevée. Mise hors circuit : Relâchez la touche de verrouillage (2) et l‘interrupteur marche/arrêt (1).

6.2 Utilisation comme scie sauteuse (fi g. 6)

Placez la scie universelle comme illustré sur la fi gure 6 sur le matériau à couper. Allumez la scie universelle et poussez la scie universelle contre le matériau à couper. La vitesse de coupe doit être adaptée au matériau.

7. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Enlevez systématiquement l‘accumulateur avant de paramétrer l‘appareil.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de sto- ckage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_AP_18_22_Li_SPK13.indb 25Anl_TE_AP_18_22_Li_SPK13.indb 25 14.03.2024 13:03:1914.03.2024 13:03:19F

10. Affi chage chargeur

État de l’affi chage Signifi cation et mesures Voyant LED rouge Voyant LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est pas dans le chargeur. Marche Arrêt Chargement Le chargeur charge la batterie en mode de charge rapide. Les temps de charge correspondants se trouvent directement sur le chargeur. Remarque ! Selon la charge actuelle de la batterie, les temps de charge réels peuvent diff érer quelque peu des temps de charge indiqués. Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO) Ensuite, on commute sur un processus de charge lent jusqu’au charge- ment complet. Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char- geur. Mesures : Retirez la batterie du chargeur. Débranchez le chargeur du réseau. Clignote Arrêt Charge d’adaptation Le chargeur est en mode de charge lente. Dans ce cas, la batterie se charge plus lentement pour des raisons de sé- curité et nécessite plus de temps. Cela peut avoir les causes suivantes : - L’accumulateur n’a pas été rechargé depuis longtemps. - La température de la batterie ne se trouve pas dans la zone idéale Mesures : Attendez jusqu’à ce que le processus de charge soit terminé, la batterie peut quand même encore être rechargée. Clignote Clignote Erreur Le processus de charge n’est plus possible. La batterie est défectueuse. Mesures : Une batterie défectueuse ne doit plus être rechargée. Retirez la batterie du chargeur. Marche Marche Perturbation thermique La batterie est trop chaude (par ex. exposition directe au soleil) ou trop froide (en dessous de 0 °C) Mesures : Retirez la batterie et conservez-la un jour à température ambiante (env. 20 °C). Anl_TE_AP_18_22_Li_SPK13.indb 26Anl_TE_AP_18_22_Li_SPK13.indb 26 14.03.2024 13:03:1914.03.2024 13:03:19F

Élimination des déchets Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez-vous renseigner auprès de l’administration de votre commune. Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères! Uniquement pour les pays de l’UE : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/ CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de collecte et de recyclage respectueux de l’environnement. Valable uniquement pour la France: Points de collecte sur www.quefairedemesdechets.fr Cet appareil et ses composants se recyclent

À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte- nu. Sous réserve de modifi cations techniques. Anl_TE_AP_18_22_Li_SPK13.indb 27Anl_TE_AP_18_22_Li_SPK13.indb 27 14.03.2024 13:03:1914.03.2024 13:03:19F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* accumulateur Matériel de consommation/ pièces de consommation* Lame de scie Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_AP_18_22_Li_SPK13.indb 28Anl_TE_AP_18_22_Li_SPK13.indb 28 14.03.2024 13:03:2014.03.2024 13:03:20F

Bon de garantie Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après- vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui

ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que

vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié- tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession- nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale- ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie. Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect) ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi- tions environnementales anormales ou à un manque d’entretien et de maintenance.

les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil (par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences extérieures (par ex. dommages causés par une chute).

les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid, aux vibrations et aux chocs. 4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven- diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla- cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter- vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :

www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,

nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie en cas de transfert hors de l’Union européenne. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente. Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations de service des présentes instructions d’utilisation. Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne Anl_TE_AP_18_22_Li_SPK13.indb 29Anl_TE_AP_18_22_Li_SPK13.indb 29 14.03.2024 13:03:2014.03.2024 13:03:20I
