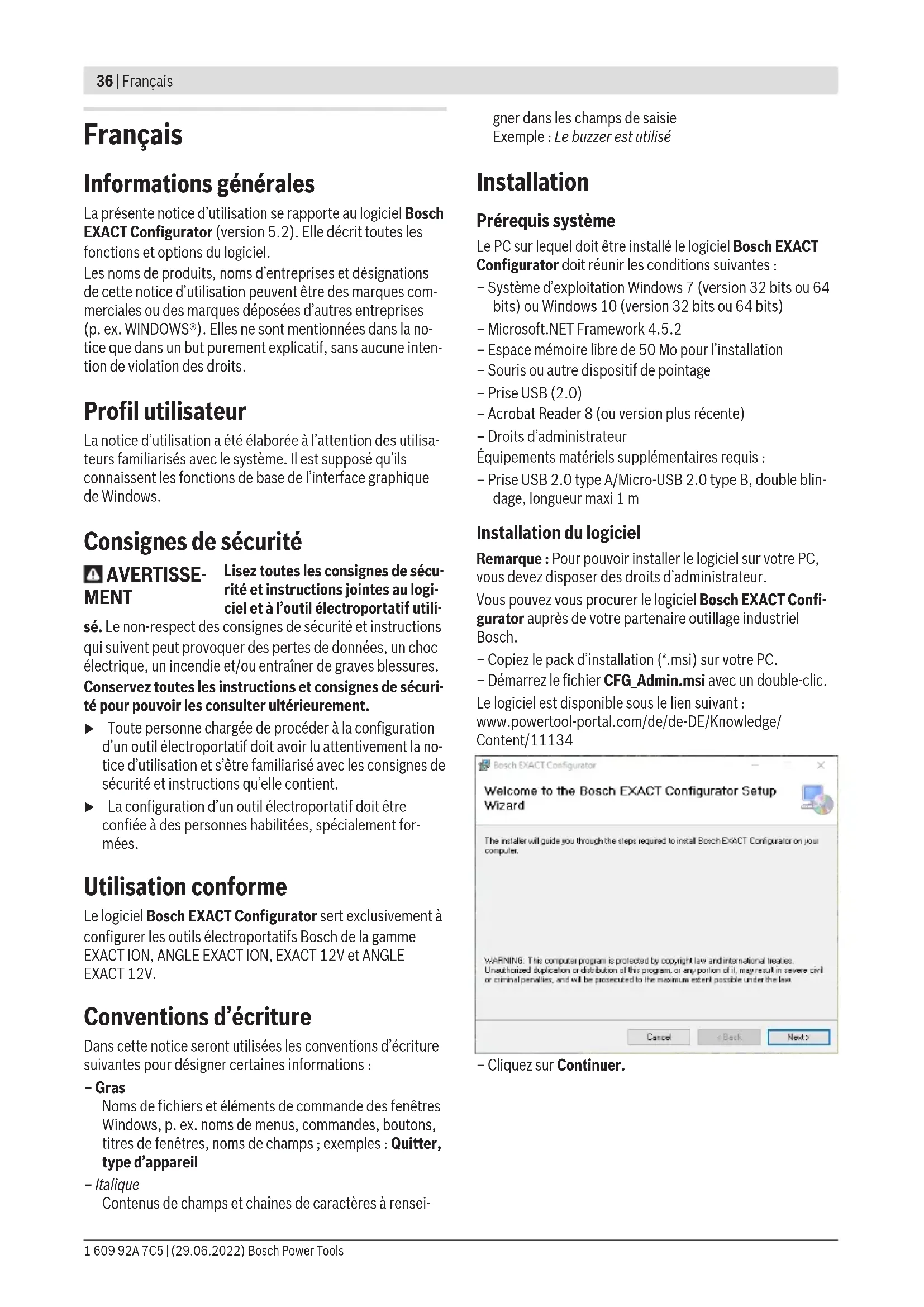

MODE D'EMPLOI EXACT Configurator BOSCH
La présente notice d'utilisation se rapporte au logiciel BOSCH EXACT Configurator (version 5.2). Elle décrit toutes les fonctions et options du logiciel.
Les noms de produits, noms d'entreprises et désignations de cette notice d'utilisation peuvent être des marques commerciales ou des marques déposées d'autres entreprises (p. ex. WINDOWS®). Elles ne sont mentionnées dans la notice que dans un but purement explicatif, sans aucune intention de violation des droits.
Profilutilisateur
La notice d'utilisation a été élaborée à l'attention des utilisateurs familiarisés avec le système. Il est supposé qu'ils connaissent les fonctions de base de l'interface graphique de Windows.
Avertissement
Lisez toutes les consignes de sécurité et instructions jointes au logiciel et à l'outil electroportatif utilisées.
sè. Le non-respect des consignes de sécurité et instructions qui suivent peut provoquer des pertes de données, un court-circuit électrique, un incendie et/ou entraîner de graves blessures.
Conservez toutes les instructions et consignes de sécurité pour pouvoir les consulter ultérieurement.
Toute personne chargée de procéder à la configuration d'un outil electroportatif doit avoir lu attentivement la notice d'utilisation et s'être familiarisé avec les consignes de sécurité et instructions qu'elle contient. La configuration d'un outil electroportatif doit être confiée à des personnes habilitées, spécialement formées.
Utilisation conforme
Le logiciel Bosch EXACT Configurator sert exclusivement à configurer les outils électroportatifs Bosch de la gamme EXACTION, ANGLE EXACTION, EXACT 12V et ANGLE EXACT 12V.
Conventions d'écriture
Dans cette notice seront utilisées les conventions d'écriture suivantes pour désigner certaines informations :
- Gras
Noms de fichiers et éléments de commande des fenêtres Windows, p. ex. noms de menus, commandes, boutons, titres de fenêtres, noms de champs; exemple: Quitter, type d'appareil
Italique
Contenus de champs et chaînes de caractères à rensei
gérer dans les champs de saisie
Le buzzer est utilisé
Prérequis système
Le PC sur lequel doit être installé le logiciel Bosch EXACT
Configurator doit réunir les conditions suivantes :
- Système d'exploitation Windows 7 (version 32 bits ou 64 bits) ou Windows 10 (version 32 bits ou 64 bits)
- Microsoft .NET Framework 4.5.2
- Espace mémoire libre de 50 Mo pour l'installation
- Souris ou autre dispositif de pointage
- Prise USB (2.0)
- Acrobat Reader 8 (ou version plus récente) Droits d'administrateur
Équipements matériels supplémentaires requis :
Installation du logiciel
Remarque: Pour pouvoir installer le logiciel sur votre PC, vous devez disposer des droits d'administrateur.
Vous pouvez vous procurer le logiciel BOSCH EXACT Configurator auprès de votre partenaire outillage industriel BOSCH.
- Copiez le pack d'installation (.msi) sur votre PC.
- Démarrer le fichier CFG_Admin.msi avec un double-clic.
Le logiciel est disponible sous le lien suivant: www.powertool-portal.com/de/de-DE/Knowledge/Content/11134

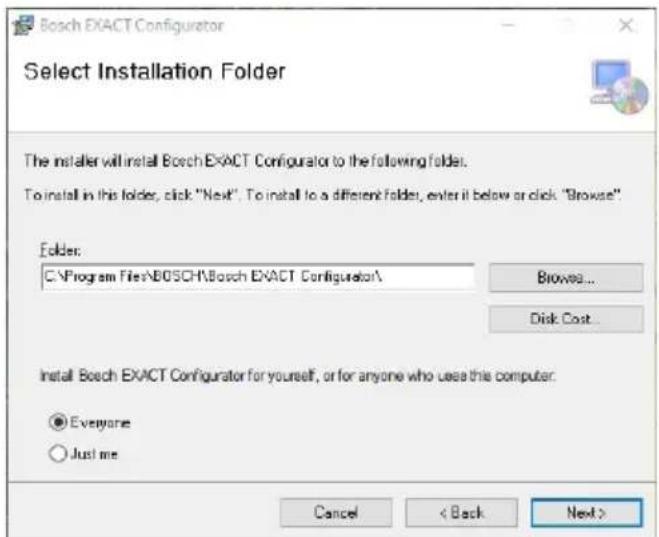

- Cliquez sur Continuer.
| Dossier | Chemin d'installation |
| Choisir | Sélection d'un autre chemin pour l'installation |
| Besoins en mémoire | Besoins en mémoire pour le Bosch EXACT Configurator |
| Tous les utilisateursUtilisateur actuel | Réglage de l'accès utiliser à Bosch EXACT Configurator |
- Effectuez les réglages souhaités puis cliquez sur Continuer.
La fenêtre Confirmer l'installation s'affiche. Le programme d'installation est prêt pour l'installation.
- Cliquez sur Continuer pour démarrer l'installation.
Le logiciel BOSCH EXACT Configurator est installé sur le PC. Des raccourcis sont alors créés pour pouvoir démarrer le logiciel depuis le menu Démarrer et depuis le bureau.
Le pilote requis est installé.

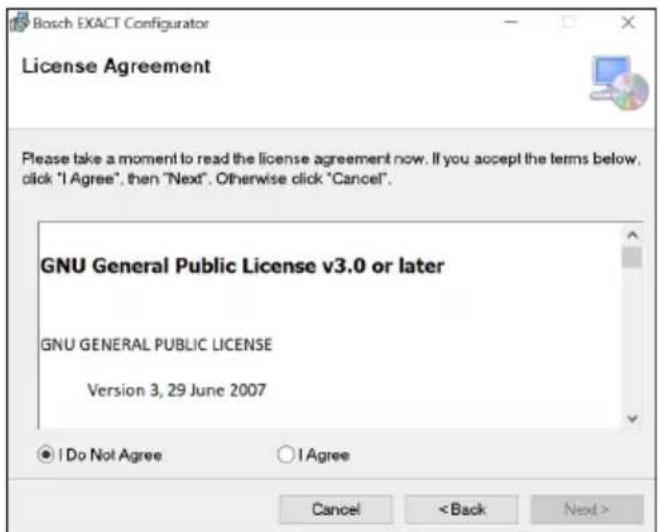

- Acceptez les accords de licence pour démarrer l'installation.

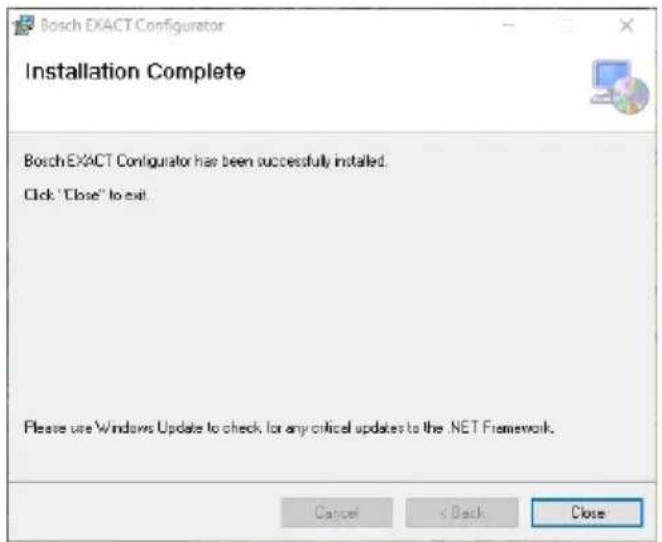

- Cliquez sur Fermer pour clore l'installation.

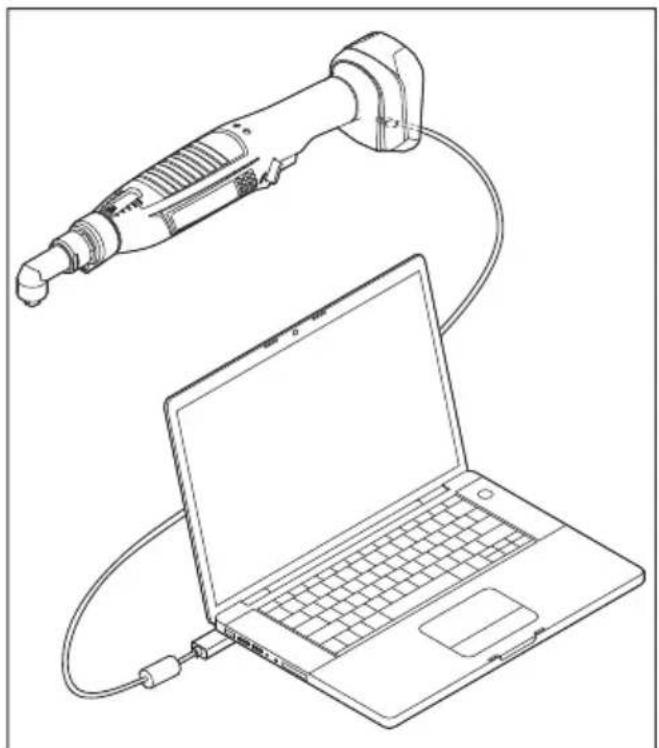

Établissement d'une connexion entre la visseuse et le PC
Si le BOSCH EXACT Configurator est déjà ouvert lors du raccordement d'une (nouvelle) visseuse, Windows essaie d'installer les pilotes requis. Attendez en pareil cas la fin de l'installation. Il n'est dans ce cas précis pas nécessaire de redémarrer le PC.
Raccordez à la visseuse le connecteur micro-USB du câble USB (voir « Prérequis système », Page 36). Dans le cas de l'EXACT 12V, la prise USB se trouve sous le couvercle. Dévissez la vis du couvercle.
- Reliez au PC (ou à l'ordinateur portable) le connecteur USB placé à l'autre extrémité du cable USB (voir « Prérequis système », Page 36).
Remarque: Après avoir relié le câble USB au PC, il peut vous être demandé de redémarrer l'ordinateur (dépend du système d'exploitation). Cela n'est always pas indispensable pour pouvoir poursuivre.
Description des éléments de commande
Vued'ensemble
Menu principal / barre de symboles
Constitution de l'interface graphique
Menu principal Barre de symboles avec des boutons Fenêtre Paramètres Fenêtre Rapport
| Menu Commande/sous-menu Bouton Description | ||
| Fichier Nouveau | Ouivre un nouveau jeu de paramètres vierge (mème quand aucune visseuse n'est connectée). | |
| Ouvert | Ouivre la fenêtre standard Ouvrir de Windows permettant de sélectionner un jeu de paramètres déjà enregistré en mémoire.Remarque : Seuls des fischiers xml peuvent être lus. | |
| Sauvegarder | Ouivre la fenêtre standard Enregistrer sous de Windows permettant deémoriser le jeu de paramètres actuellément affché.Remarque : Seuls des fischiers xml peuvent être enregistrés. | |
| Sortie Permet de quitter le logiciel Bosch EXACT Configurator. | ||
| Périphérique | Connexion | Ouivre la fenêtre Sélectionner outil. Àprous avoir sélectionné la visseuse voulue, une connexion est établie avec la visseuse. |
| Déconnexion | Coupe la connexion avec la visseuse actuellesment sélectionnée. | |
| Charger les paramètres | Lit le jeu de paramètres actuel et l'affiche dans la fenêtre Paramètres. | |
| Écriture des paramètres | Transfère etémorise le jeu de paramètres affché dans la visseuse connectée. | |
| Retour aux paramètres usine | Réinitialise la visseuse connectée. | |
| Options Changement de langue Permet deCHOISIR LA LANGUE DE L'INTERFACE GRAPHIQUE (p. ex. Français ou Anglais).Il faut redémarrer le logiciel pour que la langue d'affichage change. | ||
| Paramètres | Ouivre la fenêtre Paramètres avec l'onglet Journal pour configurer la fenêtre journal. | |
| Changer le mot de passede l'utilisateur | Permet de définir ou modifier un mot de passer. | |
| Aide Manuel UNI 4.1 | Ouivre le fichier PDF de la notice d'utilisation de la gammeEXACT ION 18V.II faut pour cela que l'Adobe Acrobat Reader soit installé. | |
Menu Commande/sous-menu Bouton Description
| Manuel UNI 5.2 | Oùvre le fichier PDF de la notice d'utilisation de la gamme EXACT 12V. Il faut pour cela que l'Adobe Acrobat Reader soit installé. |
| Info Licence | Affiche les informations sur la licence. |
| À propos de Bosch EXACT Configurator | Affiche la version du logiciel. |
Fenêtre paramètres
La fenêtre Paramètres affiche tous les paramètres de la visseuse. Les paramètres sont répartis dans plusieurs onglets. Les paramètres ou valeurs non configurables apparaissent grisés, ils sont inactifs.
Onglet Description voir page Fenêtre Rapport
| Données d'identifi-cation | Paramètres pour l'identifica-tion précise de la visseuse (p. ex. numéro de série) | 43 |
| Service | Paramètres/données pour le service après-vente | 44 |
| Paramètres généraux | Paramètres généaux pour les fonctions générales de la visseuse (p. ex. éclairage) | 45 |

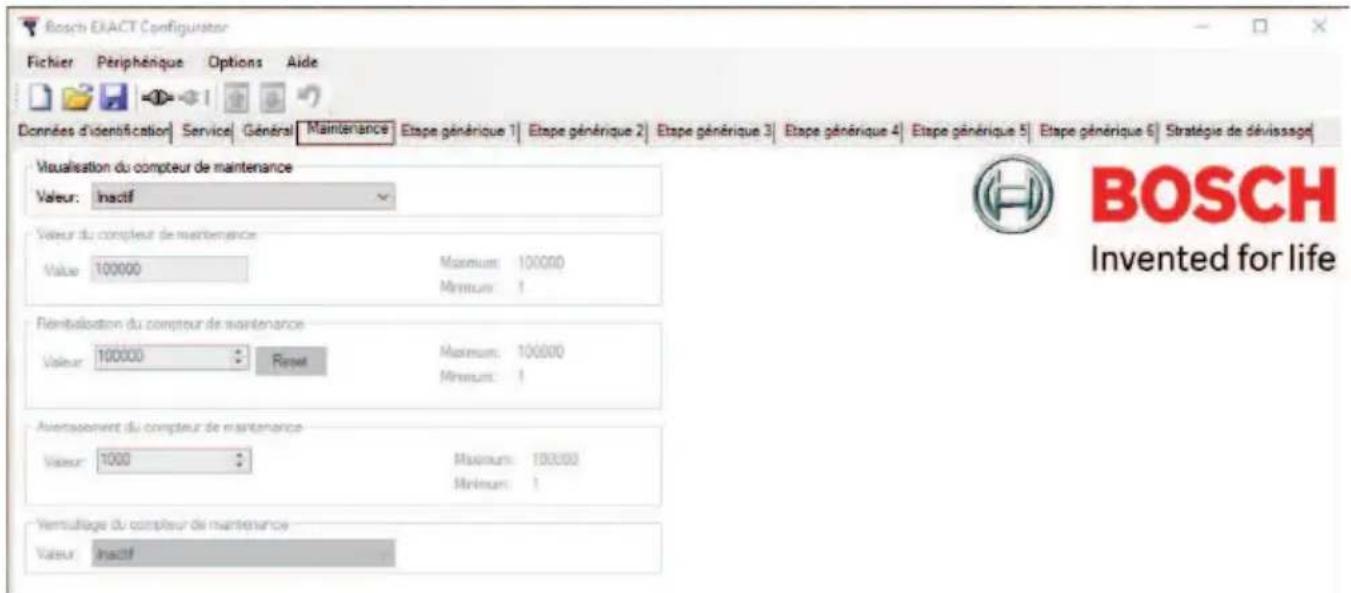

| Maintenance (seulément pour EXACT 12V) | Paramètres/données pour la maintenance | 47 |
| Etape générique 1 | Paramètres pour la première étape de vissage | 48 |
| Etape générique 2 | Paramètres pour la deuxième étape de vissage | 48 |
| Etape générique 3 | Paramètres pour la troisième étape de vissage | 48 |
| Etape générique 4 | Paramètres pour la quatrième étape de vissage | 48 |
| Etape générique 5 | Paramètres pour la cinquième étape de vissage | 48 |
| Etape générique 6 | Paramètres pour la sixième étape de vissage | 48 |

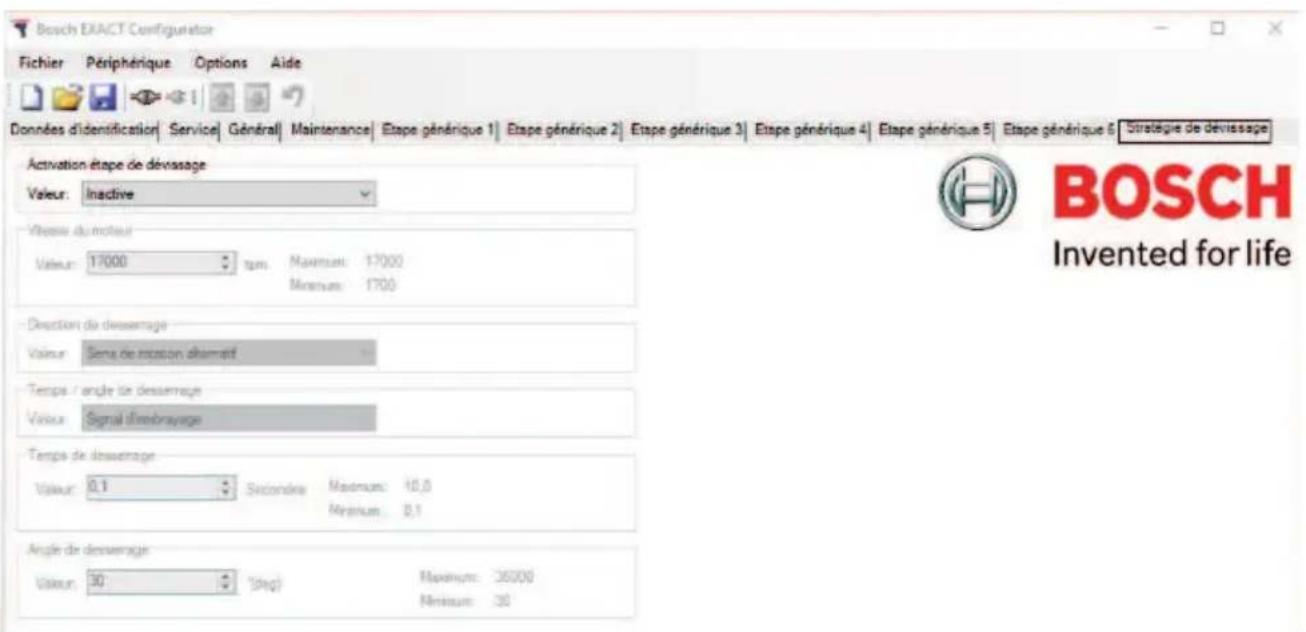

| Stratégie de dévis-sage | Paramètres pour le réglage desserrage | 48 |
Description
| Temps | Heure |
| Données jour-nal | Rapport sur les vissages/dévissages en cours et déjà effectués |
Les informations sont affichées en noir, les messages de défaut sont affichés en rouge.
Le contenu de la fenêtre Rapport peut être effacé à partir du menu contextuel (bouton droit de la souris) (option Vider) ou être enregistré sous forme de fichier*.log (option Sauvegarder).
Démarrage du logiciel
- Double-cliquez sur l'icône du logiciel sur le bureau.
- Ouvrez le logiciel BOSCH EXACT Configurator via le menu Démarrer.
- Confirmez le niveau d'accès User lors du démarrage du logiciel.
Modification de la langue de l'interface graphique
- Sélectionnez la nouvelle langue dans le menu Options | Changement de langue (Allemand / Anglais / Espagnol / Français / Chinois).
- Confirmez la fermeture du logiciel.
- Le logiciel redémarre automatiquement.
L'interface graphique apparait dès lors dans la langue sélectionnée.
Établissement d'une connexion après le démarrage du logiciel
- Connectez la visseuse au PC (voir « Établissement d'une connexion entre la visseuse et le PC », page 38).
Le jeu de paramètres de la visseuse sélectionnée est lu et s'affiche.
Si un jeu de paramètres a déjà été chargé avant l'établissement de la connexion, celui-ci est écrasé et remplacé par le nouveau jeu de paramètres.
Dans la fenêtre Journal apparaissent des informations sur l’établissement de la connexion et l’état de l’opération.
Établissement manuel d'une connexion
Si une visseuse a déjà été connectée au PC avant le démarrage du logiciel, il faut établir la connexion manuellement.
- Sélectionnez Connexion dans le menu Périphérique ou cliquez sur le bouton ⇒ La fenêtre Sélection d'outil s'ouvre.
- Sélectionnez la visseuse souhaitée et cliquez sur OK.
Visseuses préconfigurées
Définition : Visseuses avec un numéro de série univoque
Ouverture d'un jeu de paramètres enregistré en mémoire
Vous pouvez non seulement sélectionner le jeu de paramètres d'une visseuse connectée, vous pouvez aussi charger un jeu de paramètres à partir d'un fichier enregistré.
- Sélectionnez Ouvert dans le menu Fichier ou cliquez sur le bouton La fenêtre Windows standard Ouvert apparait.
- Sélectionnez le jeu de paramètres souhaité et cliquez sur OK.
Il existe une connexion avec une visseuse : Le jeu de paramètres actuellement affiché est remplacé par le nouveau jeu de paramètres. Le nouveau jeu de paramètres peut ensuite être édité ou transmis à la visseuse. Il n'existe pas de connexion avec une visseuse :
Le nouveau jeu de paramètres s'affiche mais il ne peut pas être transmis à une visseuse. Les éléments pour la transmission d'un jeu de paramètres sont désactivés. Le jeu de paramètres peut néanmoins être édité puis à nouveau enregistré.
Remarque: Les paramètres que l'opérateur ne peut pas modifier sur une visseuse ne peuvent pas non plus être édités dans un fichier ouvert du disque dur.
Enregistrement d'un jeu de paramètres sur le disque dur
Le jeu de paramètres actuellement affiché peut être enregistré comme fichier*.xml.
- Sélectionnez Sauvegarder dans le menu Fichier ou cliquez sur le bouton La fenêtre Windows standard Sauvegarder sous apparaît.
- Saisissez un nom de fichier pour le jeu de paramètres à mémoriser et cliquez sur Sauvegarder.
Lecture du jeu de paramètres d'une visseuse
Il est possible de lire le jeu de paramètres d'une visseuse connectée.
- Sélectionnez Charger les paramètres dans le menu Périphérique ou cliquez sur le bouton
Le jeu de paramètres actuellement affiché est remplacé par le jeu de paramètres de la visseuse connectée. Dans la fenêtre Journal apparaissent des informations sur l'état de l'opération. Après la lecture du dernier paramètre, tous les paramètres non éditables s'affichent aussi bien dans la fenêtre Journal que dans une fenêtre de dialogue.
Si une autre opération de lecture ou d'écriture est lancée pendant la lecture, celle-ci n'est pas exécutée. Il apparaît un message de défaut dans la fenêtre Journal.
Si le logiciel reçoit une valeur de paramètre invalide, il apparait un message de défaut en ce sens dans la fenêtre Journal et le paramètre se voit attribuer sa valeur standard.
Enregistrement d'un jeu de paramètres dans la mémoire d'une visseuse
Le jeu de paramètres actuellement affiché peut être enregistré dans la mémoire de la visseuse connectée.
- Sélectionnez Écriture des paramètres dans le menu Périphérique ou cliquez sur le bouton
Le jeu de paramètres actuellement affiché écrase et remplace le jeu de paramètres de la visseuse connectée. Dans la fenêtre Journal apparaissent des informations sur l'état de l'opération. Après l'enregistrement du dernier paramètre, tous les paramètres non écrits s'affichent aussi bien dans la fenêtre Journal que dans une fenêtre de dialogue.
Si une autre opération de lecture ou d'écriture est lancée pendant l'enregistrement, celle-ci n'est pas exécutée. Il apparaît un message de défaut dans la fenêtre Journal.
Retour aux paramètres usine
Il est possible d'enregistrer dans la mémoire de la visseuse connectée un jeu de paramètres prédéfini correspondant aux valeurs usine.
- Sélectionnez Retour aux paramètres usine dans le menu Périphérique ou cliquez sur le bouton

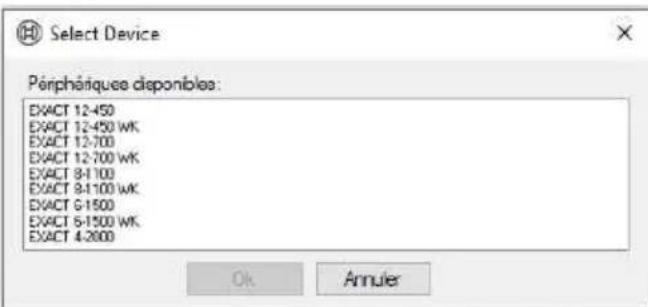

La fenêtre Sélection d'outil s'ouvre.
- Sélectionnez la configuration souhaitée (valeurs usine de la visseuse concernée) et cliquez sur OK.
- Acquittez le message Réinitialiser configuration en cliquant sur Oui.
Tous les paramètres éditions et pas grisés sont réinitialisés. Tous les paramètres propres à un modèle sont conservés. Les données d'identification propres à un modèle particulier prennent les valeurs correspondant au type d'appareil (outil) sélectionné.
Toutes les valeurs de paramètres enregistrables sont ensuite transmises à la visseuse.
Généralités
Quand la valeur numérique d'un paramètre peut être modifiée, il est toujours indiqué dans le champ du paramètre, près de l'unité, la valeur maximale possible et la valeur minimale possible.
Vous pouvez saisir directement la nouvelle valeur (dans les limites imposées) ou bien augmenter ou diminuer la valeur déjà présente en utilisant les touches fléchées.
Les étapes de vissage activées sont surlignées en bleu. Les modifications qui n'ont pas encore été transmises à la visseuse apparaissent surlignées en rouge.
Si le sens de rotation est paramétré sur « sens de rotation non privilégié », l'onglet apparaît surligné en orange.

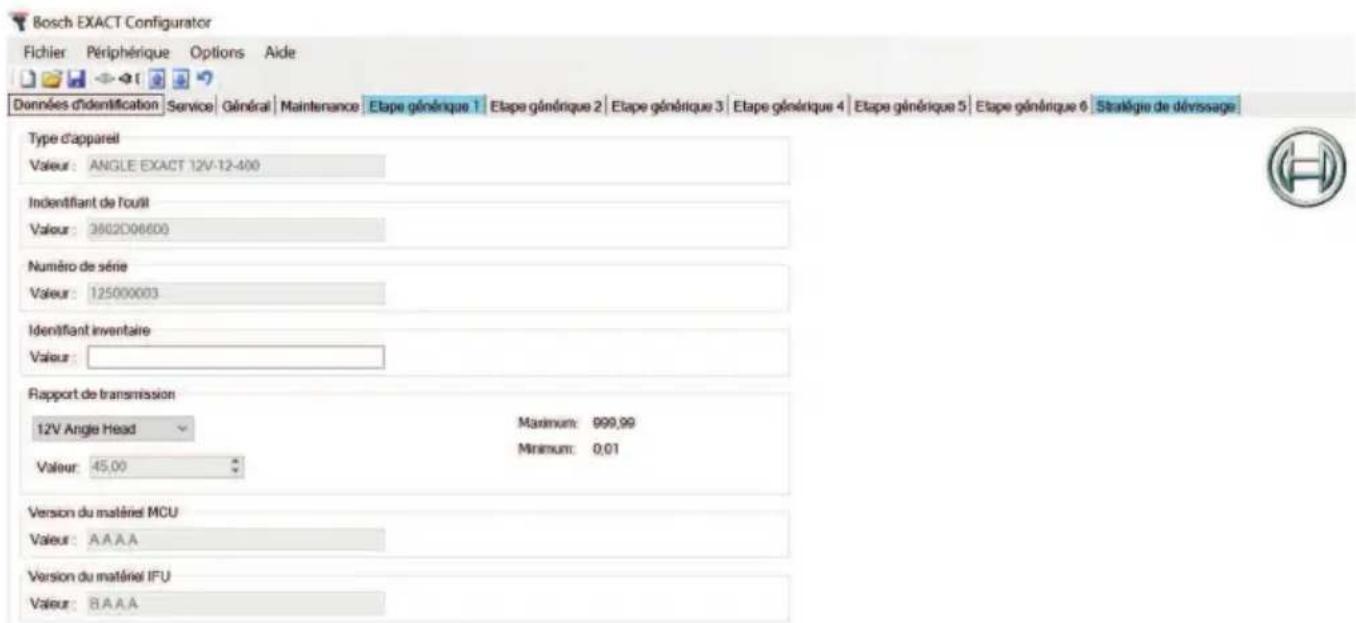

Onglet données d'identification
| Paramètre Description Valeur | |||
| Type d'appareil | Désignation commerciale de la visseuse | Pas modifiable | |
| La désignation commerciale est inscrite sur l'étiquette signalétique de la visseuse. | |||
| Indentifier de l'outil | Référence de la visseuse | Pas modifiable | |
| La référence est inscrite sur l'étiquette signalétique de la visseuse. | |||
| Numéro de série | Numéro de série de la visseuse | Pas modifiable | |
| Le nombre de série est inscrit sur l'étiquette signalétique de la visseuse. | |||
| Identifient inventaire | Identifient d'inventaire spécifique de la visseuse | 25 positions au maximum | |
| Rapport de transmission Option Standard | Pas modifiable | ||
| Rapport de transmission (démultiplication) complet de la visseuse ; pour l'ANGLE EXACT ION inclut toujours le rapport de transmission du renvoi d'angle | |||
| Option ManuelValeur pour une autre tête d'entrainment (p. ex. tête crowfoot à noix ouverte ou transmissio supplémentaire) | Paramétrable dans les limites pres-crites | ||
| Rapport de transmission Renvoi d'angle | Rapport de transmission (démultiplication) du renvoi d'angle sélectionné | Renvoi d'angle 12 VRenvoi d'angle 180 Wouparamétrable dans les limites pres-crites | |
| Version du matériel MCU(selundement pour EXACT 12V) | Version matérielde l'électronique de puis-sance | Pas modifiable | |
| Version du matériel IFU(selundement pour EXACT 12V) | Version matérielde l'électronique de puis-sance | Pas modifiable | |
| Version du firmware(selundement pour EXACT 12V) | Version du firmware Pas modifiable | ||

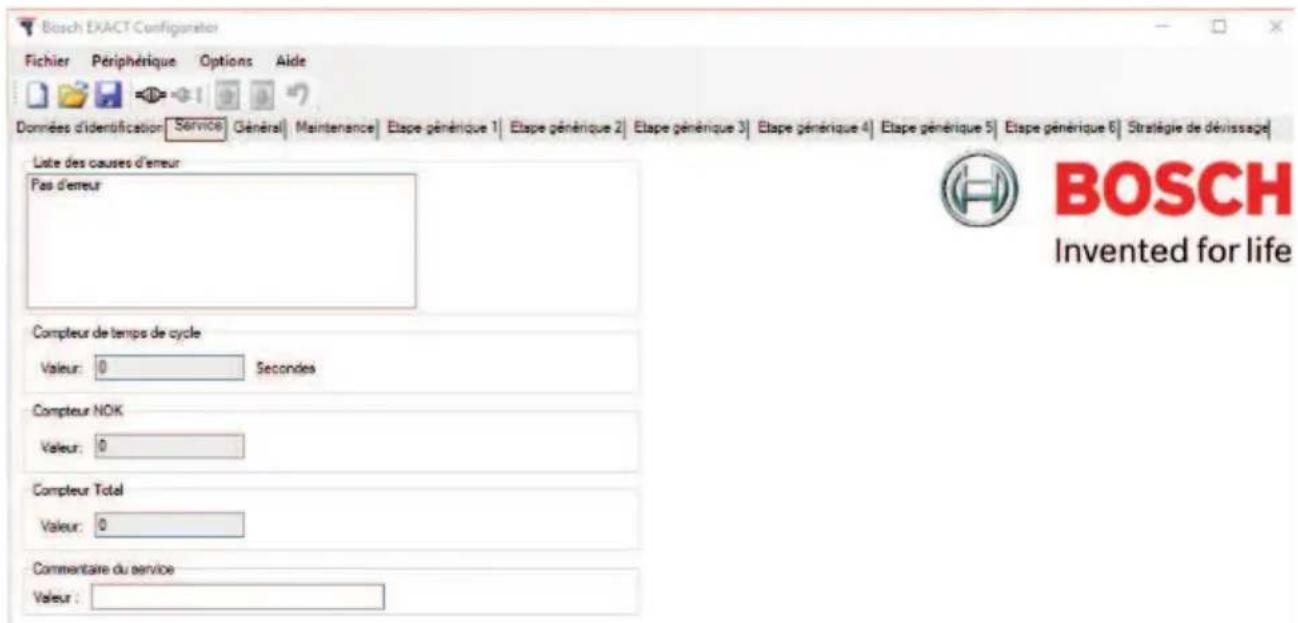

Onglet service
| Paramètre Description Valeur | ||
| Liste des causes d'erreur | Liste des 20 dernières causes de vissage incor- rects (vissages NOK). | Lecture seulement |
| Compteur de temps de cycle | Compteur interne de temps de cycle du moteur de la visseuse. | Lecture seulement |
| Compteur NOK | Compteur interne de tous les vissages incor- rects (vissages NOK). | Lecture seulement |
| Compteur Total | Compteur interne de tous les démarrages de la visseuse. | Lecture seulement |
| Commentaire du service | Historique de service de la visseuse 20 caractères au maximumL'historique de service est écrasé lors de chaque saisie. | |
| Derniers modules complémentaires utilisés | Historique des derniers modules complémentaires | Lecture seulement |

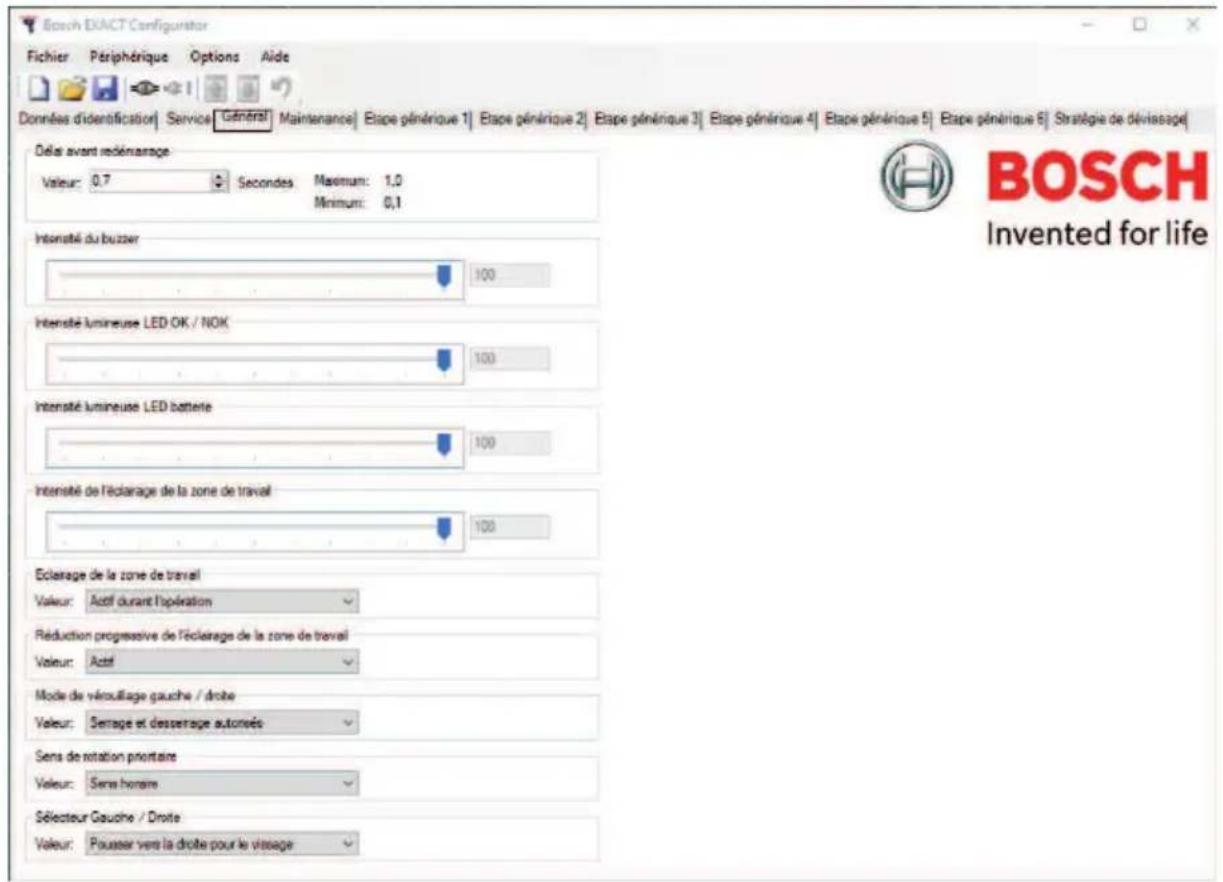

Onglet paramètres généraux
| Paramètre Description Valeur | ||
| Délai avant redémarrage | Le déliait avant redémarrage désigné la duréependant laquelle tout redémarrage est interditapres le relachement de l'interrupteur Marche/Arrêt. Permet d'éviter un craquement des vis. | Paramétrable dans les limites pres-crites |
| Intensité du buzzer(seulement pour EXACT 12V) | Permet de régler l'intensité du buzzer. 100% | Réglable de 0% à 100% par paliersde 10% |
| Intensité lumineuse LED OK / NOK(seulement pour EXACT 12V) | Permet de régler l'intensité lumineuse de laLED OK/NOK. | 100%Réglable de 0% à 100% par paliersde 10% |
| Intensité lumineuse LED batterie(seulement pour EXACT 12V) | Permet de régler l'intensité lumineuse de l'indi-cateur d'état de charge de batterie. | 100%Réglable de 0% à 100% par paliersde 10% |
| Intensité de l'éclairage de la zone de travail(seulement pour EXACT 12V) | Permet de régler l'intensité lumineuse de l'éclairage de la zone de travail. | 100%Réglable de 0% à 100% par paliersde 10% |
| Eclairage de la zone de travail | La LED d'éclairage, aussi appelée LED de tr-vail, sert à bien à éclairer la zone de vissage et àlocaliser plus facilement la tête de vis.Ce paramètre peut être régé en fonction desbesoins et exigences de travail. | Activation en cas d'actionnement del'interrupteurLa LED s'allume lorsque l'on appuïegègrement sur l'interrupteur Marche/Arrêt.DésactivéeActivation avec post'éclairimentLa LED ne s'éteint que 1 minute environ après l'accret de la visseuse. |
| Réduction progressive de l'éclairage de la zone de travail (seulément pour EXACT 12V) | La LED d'éclairage s'était lentement, de maîère progressive. | ON Extinction lente et progressive de la LED d'éclairage |
| OFF Extinction rapide de la LED d'éclai-rage | ||
| Batterie libérée | Le Flexible Power System Bosch permit l'utilisation de différentes batteries. Il est possible d'autoriser l'utilisation d'une batterie Compact plus petite et plus légère en plus de la batterie Premium.Remarque : Une modification de ce paramètre peut avoir des répercussions sur le couple maximal de la visseuse. | Batterie Compact autorisée Batterie Compact pas autorisée |
| Mode de véroillage gauche / droite | Ce paramètre restreint les sens de rotation de la visseuse.Remarque : Le réglage de ce paramètre est lié au sens de rotation privilégiié (voir le paramètre suivant). | Rotations droite et gauche autorisées Réglage standardSeulement programme de vissage au-torisé La visseuse ne peut être utilisée que pour visser des visSeulement programme de dévissage autorisé La visseuse ne peut être utilisée que pour desserrer/déviser des vis |
| Sens de rotation prioritaire | Ce paramètre fixe le sens de rotation standard de la visseuse. Le sens de rotation standard est toujours le sens de rotation de la visseuse lors de l'étape de serrage final. Une estimation de la qualité du vissage (OK/NOK) n'est possible que dans ce sens de rotation. | Dans le sens horsaire Pour filetages à droiteDans le sens antihoraire Pour filetages à gauche |
| Power Boost - Augmentation de la vitesse (seulément pour EXACT 12V) | Fonction permettant d'augmenter la vitesse de rotation à vide de l'outil d'env. 35 %. Il est alors renoncé à garder la vitesse de rotation constante sur toute la courbe de décharge de la batterie. La vitesse de rotation plus élevé peut influer sur la précision et le comportement d'arrêt. L'embrayage peut semettre à patiner. Il convient de vérifier la capacité machine avec le réglage choisi. | Inactif La fonction n'est pas utilisé Actif La fonction est utilisé Configuration personnelisée La fonction peut être activée séparé-ment pour chaque étape de vissage |
| Sélecteur Gauche / Droite | Ce paramètre modifie la logique du sélecteur de sens de rotation. | Sélecteur poussé vers la droite = pro-gramme de vissage Réglage standardSélecteur poussé vers la droite = pro-gramme de dévissage p. ex. lors de l'utilisation d'une tête d'entrainment spéciale qui inverse les sens de rotation |
| Pause lors d'un changement de direction | Ce paramètre déterminé le temps de pause lors d'un changement de sens de rotation. | Paramétrable dans les limites pres-crites |
Onglet maintenance (seulement pour EXACT 12V)
| Paramètre Description Valeur | ||
| Visualisation du compteur de maintenance | Active le compteur de maintenance OFF | Le compteur de maintenance est désactivé |
| LED rouge clignote au niveau de l'indi-cateur d'état de charge | ||
| Le compteur de maintenance est acti-vé | ||
| LED d'éclairage de la zone de travail clignote | ||
| Le compteur de maintenance est acti-vé | ||
| Valeur du compteur de maintenance | La Valeur du compteur de maintenance in-dique l'état actuel du compteur. | Lecture seulement. Il est possible de régler la valeur de réinitialisation ré-gée du compteur de maintenance en actionnant le bouton Reset |
| Réinitialisation du compteur de maintenance | La valeur de réinitialisation peut être paramé-trée. | La valeur de réinitialisation du compteur de maintenance peut être réglée entre 1 et 100 000. |
| Bouton Reset | Le bouton Reset transmet la valeur régée au compteur de maintenance. La valeur est transmise lors de l'enregistrement des paramètres sur la vis-seuse. | |
| Avertissement du compteur de maintenance | Le niveau d'avertissement informé à temps (en se basant sur la valeur régée) que la visseuse a besoin d'une maintenance. | Le niveau d'avertissement peut être réglé entre 1 et 100 000. |
| Verrouillage du compteur de maintenance | Permet de bloquer la visseuse lorsque la valeur régée est atteinte. | OFF |
| Le verrouillage du compteur de main-tenance est inactif | ||
| ON | ||
| Le verrouillage du compteur de main-tenance est actif | ||
Onglets étape 1 à étape 6 et réglage desserrage
Au maximum six étapes de vissage et des réglages de desserrage peuvent être définis pour un même programme de vissage.
- Étape générique 1 (étape d'engagement) : Désigne la première étape du processus de vissage. Fait en sorte que la vis s'engage dans le taraudage avec l'embout de vissage positionné sur la tête de vis.
Il convient de régler pour cette phase une vitesse de rotation lente. La sélection du sens de rotation contraire au sens de vissage peut faciliter l'engagement de la vis dans le filetage du trou taraudé.
- Étape générique 2 (vissage rapide) : Une fois que la vis est engagée dans le premier filet du trou taraudé, il est possible de sélectionner une vitesse de rotation plus élevée pour le vissage. Cela fait gagner du temps.
- Étape générique 3 (serrage final): Pour garantir une bonne précision et minimiser les phénomènes de tassement, il convient de sélectionner une petite vitesse de rotation pour l'étape de serrage final.
- Étape générique 4 (étape de desserrage) : L'étape de desserrage permet, p. ex. après le serrage à un couple prédéfini, de desserrer quelque peu la vis ou le boulon pour effectuer des opérations de réglage sur la pièce. Elle peut aussi servir à fileter automatiquement des trous borgnes.
Onglet réglage desserrage
L'onglet Réglage desserrage permet de définir la fonction lors d'un desserrage (sens de rotation pas préféré).
| Paramètre Description Valeur | ||
| Activation | Ce paramètre active l'étape correspondante.L'onglet de l'étape activée est surligné en bleu. | InactifL'étape est désactivéeActifL'étape est activée |
| Vitesse de sortie | Ce paramètre permet de régler la vitesse de ro-tation souhaitée au niveau de la sortie.Ce réglage est lié au rapport de transmission paramétré dans l'onglet Données d'identifica-tion.II est possible de régler une valeur de 10 % à100 % de la vitesse de rotation maximale pour l'EXACT ION et de 20 % à 100 % de la vitesse de rotation maximale pour l'EXACT 12V (voir l'étiquette signalétique). comme il y a une tolé-rance sur la vitesse réglée, il convient de véri-fier à nouveau la vitesse en dehors du logiciel.Remarque: Une réduction de la vitesse (deplus de 50 % tout particulièrement) peut en-trainer une réduction du couple maximal. Les | Paramétrable dans les limites pres-crites |
| tests de可达 machine sont normalment effectuels à 600 tr/min conformément à la norme VDI 2647. Toute modification de la vi-tesse de rotation et/ou du couple peut influer sur la précision. Il convient de vérifier la capabili- lité machine avec le réglage choisi. | ||
| Power Boost - Augmentation de la vitesse | Fonction permettant d'augmenter la vitesse de rotation à vide de l'outil d'env. 35 %. Il est alors renoncé à garder la vitesse de rotation constante sur toute la courbe de décharge de la batterie.La vitesse de rotation plus élevée peut influer sur la précision et le comportement d'arrêt.L'embrayage peut semettre à patiner. Il convient de vérifier la可达 machine avec le réglage choisi. | InactifLa fonction n'est pas utiliséeActifLa fonction est utilisée |
| Sens de rotation | Ce paramètre définit le sens de rotation souhai- té. Ce réglage est lié au sens de rotation privilègié paramétré dans l'onglet Paramètres généraux. | Sens de rotation privilégé |
| Sens de rotation non privilégé | ||
| Unité de longueur de pas | Le passage à l'étape suivante peut s'effectuer en fonction d'une durée ou d'un angle de rota- tion ou à partir du signal d'embrayage.Suivant le réglage choisi, l'un ou l'autre des deux paramètres qui suivent est activé. | AngleLe passage à l'étape suivante s'effec-tue en fonction d'un angle de rotationLe paramètre Angle de rotation en sortie est activé |
| TempsLe passage à l'étape suivante s'effec-tue en fonction d'une duréeLe paramètre Temps de cycle est ac- tivé | ||
| Signal d'embrayageLe passage à l'étape suivante s'effec-tue après un signal d'arrêt de l'em-brayage d'arrêt | ||
| Temps de cycle | Ce paramètre définit la durée après laquelle doit s'opérer le passage à l'étape suivante.Remarque : Si le couple régle sur l'embrayage est déjà atteint pendant l'étape d'engagement, la visseuse s'arrête quand même et signale un vissage incorrect (vissage NOK). | Paramétrable dans les limites pres-crites |
| Angle de rotation en sortie | Ce paramètre définit l'angle après lequel doit s'opérer le passage à l'étape suivante. Ce ré- glage est lié au rapport de transmission para- métré dans l'onglet Données d'identification.Comme il y a une tolérance sur l'angle régle, il convient de vérifier à nouveau l'angle en dehors du logiciel.Remarque : Si le couple régle sur l'embrayage est déjà atteint pendant l'étape d'engagement, la visseuse s'arrête quand même et signale un vissage incorrect (vissage NOK). | Paramétrable dans les limites pres-crites |
Messages
Le tableau ci-dessous dresse la liste de tous les messages qui peuvent apparaître lors de l'utilisation du logiciel BOSCH EXACT Configurator.
Example:
Question
- Confirmez les messages, questions ou avertissements en cliquant sur Oui ou Non selon le cas.
| Type de message Message Signification | ||
| Question | Vous étés toujours connectés à une visseuse, confirmez-vous pouvoir quitter? | Il faut confirmer la volonté de quitter le logiciel bien que la visseuse soit encore connectée. |
| Modifications pas enregistrées | Tous les changements n'ont pas été transférés au périphérique, les transférer maintainant? | Certaines modifications de paramètres n'ont pas encore étés enregistrées lors de la coupure de la connexion avec la visseuse. |
| Réinitialisation de la configuration | Validez-vous la remise à zéro des pa-ramètres courants? | Il vous faut confirmer votre volonté de revenir au jeu de paramètres standard. |
| Paramètres pas lus | Les paramètres suivants n'ont pas pu être lus : | Le logiciel Bosch EXACT Configurator et le firmware de la visseuse ne sont pas compatibles. |
| La visseuse est défectueuse. | ||
| Paramètres pas enregistrés | Les paramètres suivants n'ont pas pu être écrites : | Le logiciel Bosch EXACT Configurator et le firmware de la visseuse ne sont pas compatibles. |
| La visseuse est défectueuse. | ||
| Somme de contrôle invalide | Un message avec une somme de contrôle invalide a été reçu. | Erreur de communication |
| La visseuse est défectueuse. | ||
| Compteur de tentatives | Nombre de tentatives maximum du service atteint, deconnexion du péri-phérique. | Erreur de communication |
| La visseuse est défectueuse. | ||
| Message inconnu reçu | Un message inconnu a été reçu. | Le logiciel Bosch EXACT Configurator et le firmware de la visseuse ne sont pas compatibles. |
| La visseuse est défectueuse. | ||
| Rapport de transmission modifié manuellement | Le rapport de transmission et donc la vitesse de sortie ont été modifiés. | |
| Paramètre régime moteur pas opti-mal | Le périphérique est utilisé dans une configuration qui n'est pas optimale.De fait, la protection contre la sur-chauffe sera activée plus tôt. En cas de problème avec ces paramètres, merci de désirsir une vitesse de sortie supérieure à 50% ou de réduire le couple appliqué. | |
| Sélection niveau d'accès | Merci de d'abord sélectionner un ni-veau d'accès. | |
| Nombre restant de tentatives | Tentatives restantes | |
| Mot de passer | La confirmation de mot de passer ne correspond pas au nouveau mot de passer.L'ancien mot de passer ne correspond pas. | |
| Type de message Message Signification | |
| Spécification du mot de passer | Le mot de passer doit containir au moins une dette minuscule. |
| Le mot de passer doit containir au moins une valeur numérique. | |
| Le mot de passer doit containir au moins un caractère spécifique. | |
| Le mot de passer doit containir au moins une dette majorucule. | |
| Votre mot de passer à été changé avec succès. | |
| Le mot de passer doit containir plus de 10 caractères. | |
| Le mot de passer ne doit pas être vide. | |
| La longueur du mot de passer doit être d'au moins 10 caractères avec une combinaison de caractères alphanu-mériques, majuscules et spéciaux | |
| PowerBoost actif | La constance de la vitesse sur la coubre de décharge de la batterie n'est plus disponible. |
| Les signaux de coupure et OK ne proviennent PAS de l'embrayage | Les signaux de coupure et OK ne se-ront pas actives! |
| Pas de connexion avec la visseuse | Youésités toujours connectés à une visseuse, confirmez-vous pouvoir quitter? |
| Configuration sans programme de vissage | Le mode de blocage est actuellément configuré à Active, mais toutes les étapes sont déclarées inactives. |
| La version CFG est supérieure à la version du firmware | Version de l'outil de configuration supérieur à la version de l'outil.Contactez le service pour la mise à ni-veau du firmware de la version de l'ou-til.Cliquez sur OK pour continuer avec l'ancienne version de l'outil. |
| La version du firmware est supérieure à la version CFG | Mettez à jour le configurer vers la nouvelle version.Contactez le service pour la mise à jour du logiciel du configateur.Cliquez sur OK pour continuer avec l'ancienne version de l'outil. |
| Échec mise à jour MCU | Échec de la mise à jour du MCU.Sui-vez les instructions qui suivent:1. Déconnectez le cable USB du PC2. Retirez et réinsérez la batterie3. Fermez le configuteur4. Redémarrez la mise à jour MCU |
| Logiciel MCU corrompu | Le logiciel MCU est corrompu!Veuillez faire une mise à jour du firmware. |
| Séléctionner BinFile | Veuillez Sélectionner le fichier bin. |
| Séléctionner ProperBinFile | Veuillez Sélectionner le fichier bin approprié. |
Type de message Message Signification
| Avertissement | Écriture des paramètres en cours, ne |
| Ne pas débrancher le cable USB | pas retarder l'USB ! |
| pendant l'écriture des paramètres | |
| Erreur de lecture | Paramètres non lus avec succès ! |
| Erreur d'écriture | Paramètres non écrites avec succès ! |
| Paramètres lus avec succès | Paramètres lus avec succès ! |
| Paramètres écrites avec succès | Paramètres écrites avec succès ! |
