BEDIENUNGSANLEITUNG EXACT Configurator BOSCH

Deutsch ..................................................Seite 3 English ................................................... Page 20 Français .................................................. Page 36 Español ................................................ Página 53 中文 ....................................................... 页 70 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 3 Deutsch Allgemeine Informationen Die vorliegende Betriebsanleitung gilt für das Programm Bosch EXACT Configurator (Version 5.2). Es werden alle Funktionen und Optionen des Programms berücksichtigt. Produktnamen, Firmennamen und Bezeichnungen in dieser Betriebsanleitung können Warenzeichen oder eingetragene Warenzeichen anderer Firmen sein (z.B. WINDOWS®) und werden in diesem Handbuch nur in erklärender Weise und ohne Absicht zur Rechtsverletzung erwähnt. Benutzerprofil Die Betriebsanleitung wurde für den am System geschulten Benutzer erstellt. Die Grundfunktionen der grafischen Be- dienoberfläche von Windows müssen bekannt sein. Sicherheitshinweise WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, die mit dem Programm und mit dem Elektrowerkzeug geliefert wur- den. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und nachfolgenden Anweisungen können Datenver- lust, elektrischen Schlag, Brand und/oder schwere Verlet- zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. u Jede für die Konfigurierung eines Elektrowerkzeugs ein- gesetzte Person muss mit der Betriebsanleitung und ins- besondere mit den darin enthaltenen Sicherheitshinwei- sen und Anweisungen vertraut sein. u Die Konfigurierung eines Elektrowerkzeugs darf nur von entsprechend autorisiertem und geschultem Personal durchgeführt werden. Bestimmungsgemäße Verwendung Das Programm Bosch EXACT Configurator dient aus- schließlich dazu, Bosch Elektrowerkzeuge der Serie EX- ACTION, ANGLE EXACTION, EXACT12V und ANGLE EX- ACT12V zu konfigurieren. Schreibweisen Für die Kennzeichnung bestimmter Informationen werden in diesem Handbuch folgende Schreibweisen verwendet: – Fett Dateinamen und Bedienelemente von Windows-Fenstern, d.h. die Namen von Menüs, Befehlen und Schaltflächen sowie Fenstertitel und Feldnamen; Beispiel: Beenden, Gerätetyp – Kursiv Feldinhalte und Zeichenketten, die in Eingabefelder ein- gegeben werden sollen Beispiel: Summer wird verwendet Installation Systemvoraussetzungen Das Programm Bosch EXACT Configurator muss auf einem PC mit folgenden Systemvoraussetzungen installiert wer- den: – Betriebssystem Windows 7 (32- oder 64-Bit-Version) oder Windows 10 (32- oder 64-Bit-Version) – Microsoft.NET Framework 4.5.2 – 50 MB freier Speicherplatz für Installation – Maus oder ein entsprechendes Zeigegerät – USB-Schnittstelle(2.0) – Acrobat Reader 8 (oder höher) – Administratorrechte Zusätzlich benötigte Hardware: – USB 2.0 TypA/Micro-USB 2.0 TypB, doppelt geschirmt, Länge max.1m Software installieren Hinweis: Um Software auf Ihrem PC installieren zu können, müssen Sie Administrator-Rechte besitzen. Das Programm Bosch EXACT Configurator erhalten Sie von Ihrem Bosch Industriewerkzeug Partner. – Legen Sie das Installationspaket (*.msi) auf Ihrem PC ab. – Starten Sie die Datei CFG_Admin.msi. Die Software kann über den folgenden Link abgerufen wer- den: www.powertool-portal.com/de/de-DE/Knowledge/ Content/11134 – Klicken Sie auf Weiter. Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)4 | Deutsch Ordner Installationspfad Durchsuchen Einstellen eines anderen Installati- onspfades Speicherplatzbedarf Speicherplatzbedarf für BoschEX- ACTConfigurator Alle Benutzer Aktueller Benutzer Einstellen des Benutzerzugriffs auf BoschEXACTConfigurator – Nehmen Sie die gewünschten Einstellungen vor und kli- cken Sie auf Weiter. Das Fenster Installation bestätigen wird angezeigt. Das Installationsprogramm ist zur Installation bereit. – Klicken Sie auf Weiter, um die Installation zu starten. Das Programm Bosch EXACT Configurator wird auf dem PC installiert. Dabei werden Verknüpfungen zum Starten des Programms im Startmenü und auf dem Desktop angelegt. Der erforderliche Treiber wird installiert. – Akzeptieren Sie die Lizenzvereinbarungen, um die Instal- lation zu starten. – Klicken Sie auf Schließen, um die Installation zu been- den. 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 5 Schrauber mit PC verbinden Sollte der Bosch EXACT Configurator beim Anschließen ei- nes (neuen) Schraubers schon geöffnet sein, versucht Win- dows die entsprechenden Treiber zu installieren. Warten Sie in einem solchen Fall bis die Installation abgeschlossen ist. Der PC muss in diesem Fall nicht neu gestartet werden. – Verbinden Sie den Schrauber mit dem Micro-USB-Ste- cker des USB-Kabels (siehe „Systemvoraussetzungen“, Seite3). Beim EXACT12V befindet sich die USB-Schnittstelle un- ter dem Deckel. Entfernen Sie dazu die Schraube des De- ckels. – Verbinden Sie den PC (z.B. Laptop) mit dem USB-Ste- cker des USB-Kabels (siehe „Systemvoraussetzungen“, Seite3). Hinweis: Je nach Betriebssystem wird nach dem Verbinden von PC und USB-Kabel eine Aufforderung zum Neustart des Computers angezeigt. Dies ist jedoch fur den weiteren Ab- lauf nicht notwendig. Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)6 | Deutsch Beschreibung der Bedienelemente Aufbau der Bedienoberfläche Übersicht (4) (3) (2) (1) (1) Hauptmenü (2) Symbolleiste mit Schaltflächen (3) Parameter-Fenster (4) Protokoll-Fenster Hauptmenü/Symbolleiste Menü Befehl/Untermenü Schaltflä- che Beschreibung Datei Neu Öffnet einen neuen, leeren Parametersatz (auch ohne verbunde- nen Schrauber). Öffnen Öffnet das Windows-Standardfenster Öffnen zum Auswählen ei- nes bereits gespeicherten Parametersatzes. Hinweis: Es können ausschließlich xml-Dateien gelesen werden. Speichern Öffnet das Windows-Standardfenster Speichern unter zum Ab- speichern des aktuell angezeigten Parametersatzes. Hinweis: Es können ausschließlich xml-Dateien gespeichert wer- den. Beenden Beendet das Programm Bosch EXACT Configurator. Gerät Verbindung herstellen Öffnet das Fenster Gerät auswählen. Nach dem Auswählen des gewunschten Schraubers wird eine Verbindung zum Schrauber hergestellt. Verbindung trennen Trennt die Verbindung zum aktuell ausgewählten Schrauber. Parametersatz lesen Liest den aktuellen Parametersatz aus und zeigt ihn im Parameter- Fenster an. Parametersatz schreiben Überträgt und speichert den angezeigten Parametersatz in den verbundenen Schrauber. Zurücksetzen auf Werks- einstellungen Setzt den verbundenen Schrauber auf die Werkseinstellungen zu- ruck. Optionen Sprache ändern Auswahlmöglichkeit fur die Sprache der Bedienoberfläche (z.B. Deutsch oder Englisch). Die Auswahl wird erst nach dem Neustart des Programms aktiviert. Einstellungen Öffnet das Fenster Einstellungen mit der Registerkarte Logging zum Konfigurieren des Log-Fensters. Benutzerpasswort ändern Ermöglicht das Setzen und Ändern eines Passworts. Hilfe Anleitung UNI 4.1 Öffnet die PDF-Datei der Betriebsanleitung der Serie EX- ACTION18V. Dazu benötigen Sie den Adobe Acrobat Reader. 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 7 Menü Befehl/Untermenü Schaltflä- che Beschreibung Anleitung UNI 5.2 Öffnet die PDF-Datei der Betriebsanleitung der Serie EXACT12V. Dazu benötigen Sie den Adobe Acrobat Reader. License Info Zeigt die Lizenzinformationen an. Über Bosch EXACT Confi- gurator Zeigt die Softwareversion an. Parameter-Fenster Alle Parameter des Schraubers werden im Parameter-Fens- ter angezeigt. Die Parameter werden in elf Registerkarten zu- sammengefasst. Nicht konfigurierbare Parameter oder Werte werden inaktiv (grau) dargestellt. Registerkarte Beschreibung siehe Seite Identifikationsda- ten Parameter zum eindeutigen Identifizieren des Schrau- bers (z.B. Seriennummer)

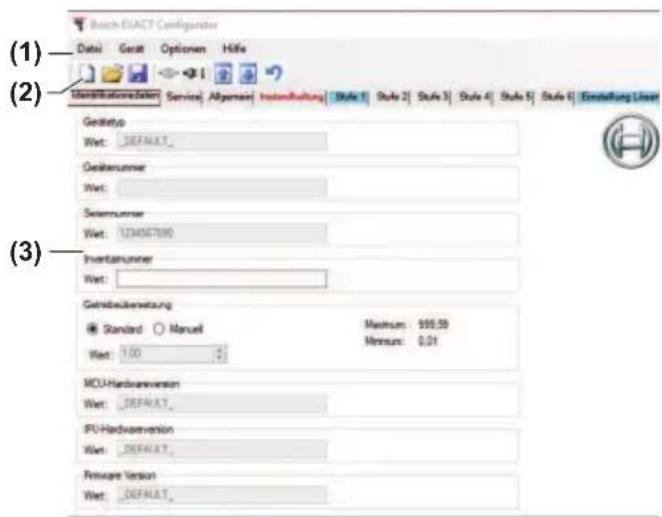

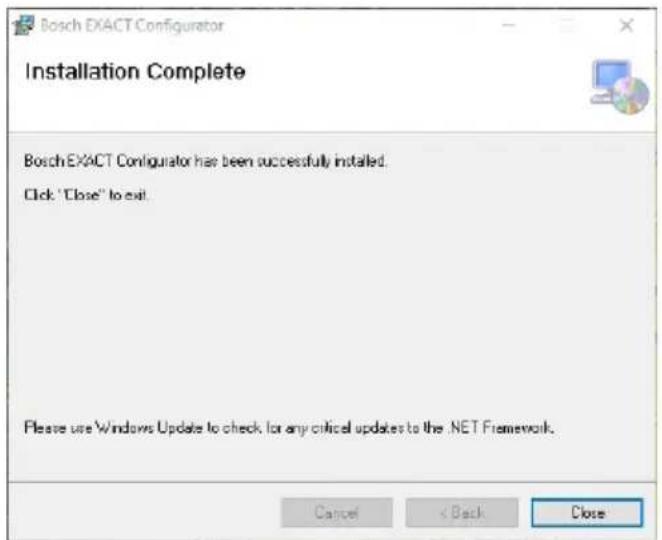

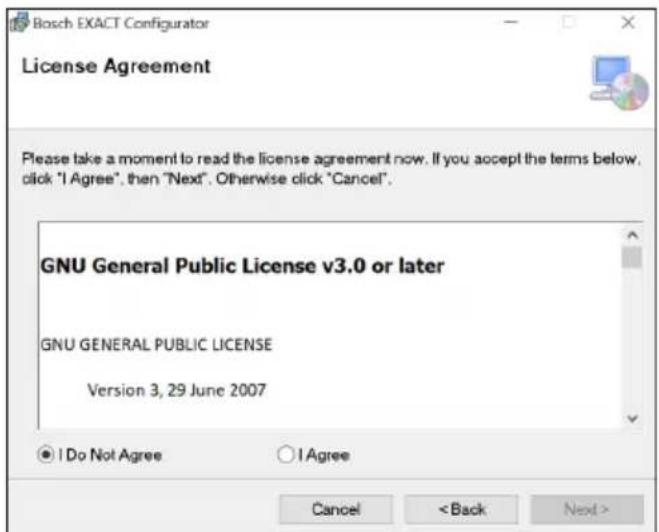

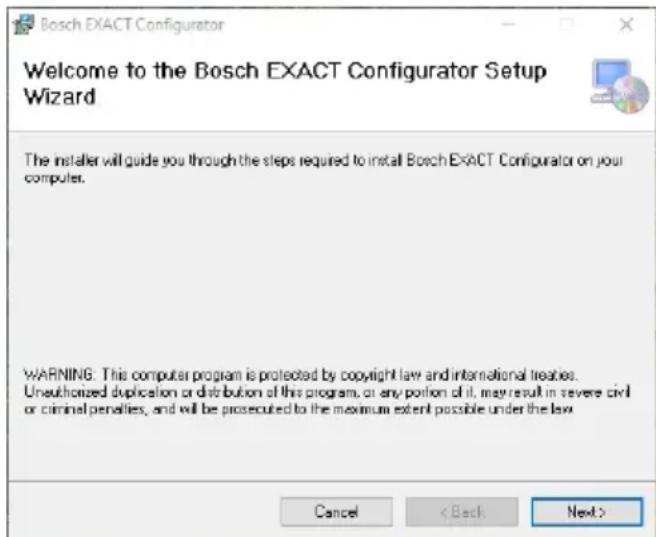

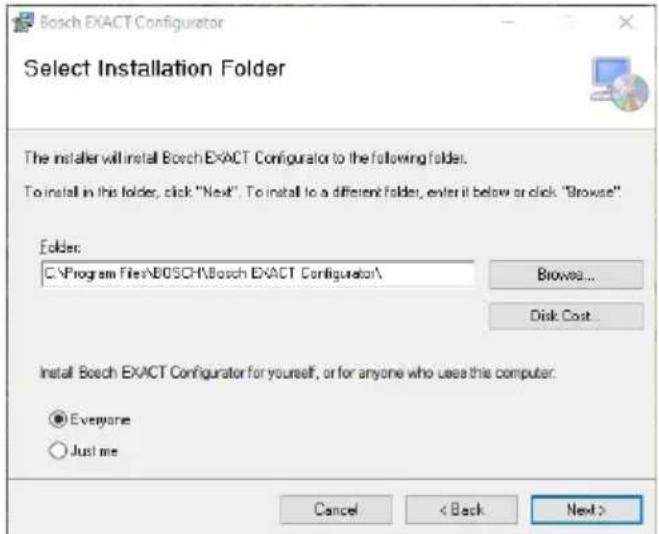

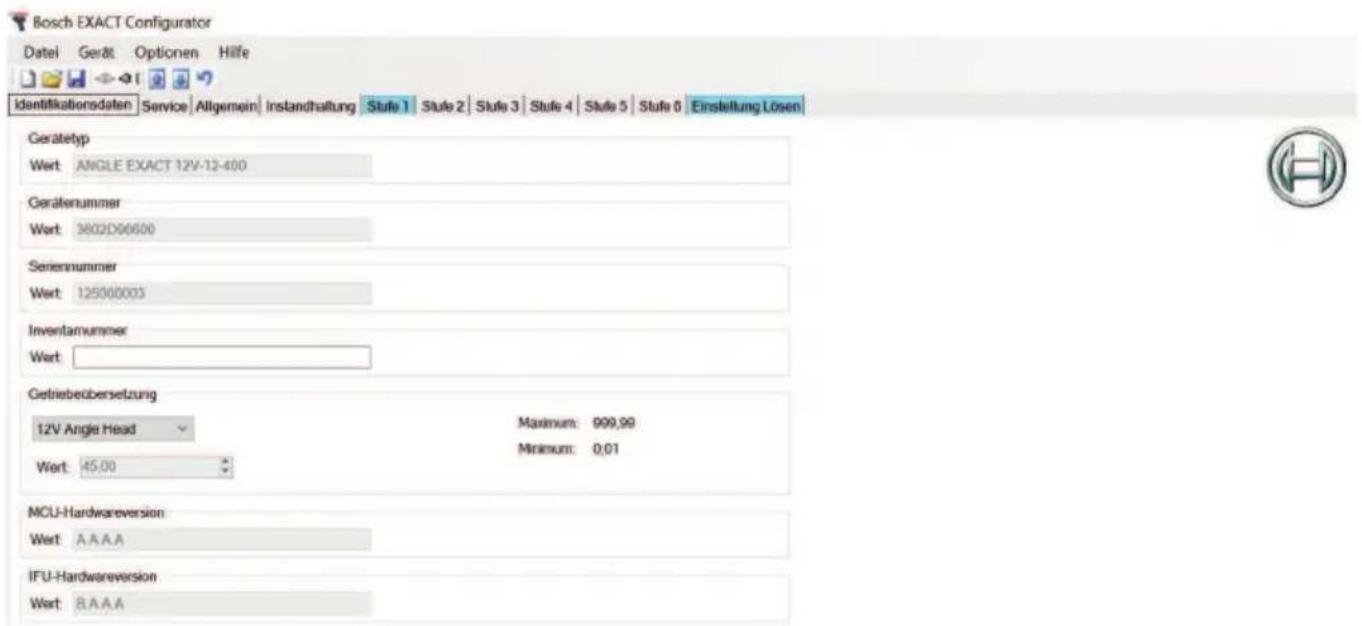

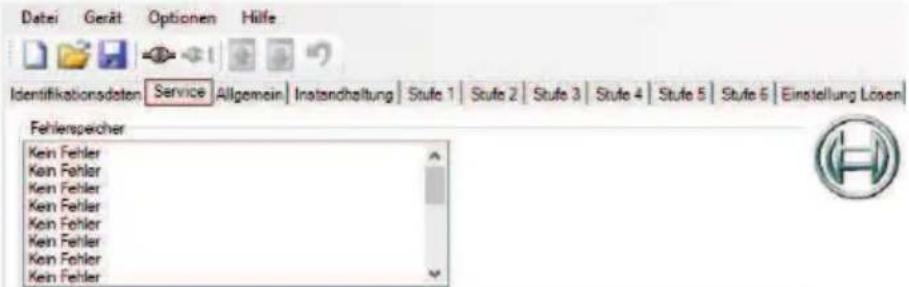

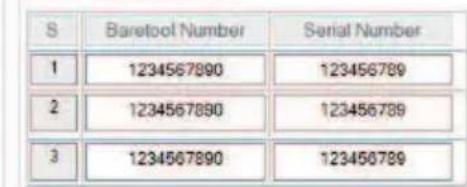

Service Parameter/Daten für den Service

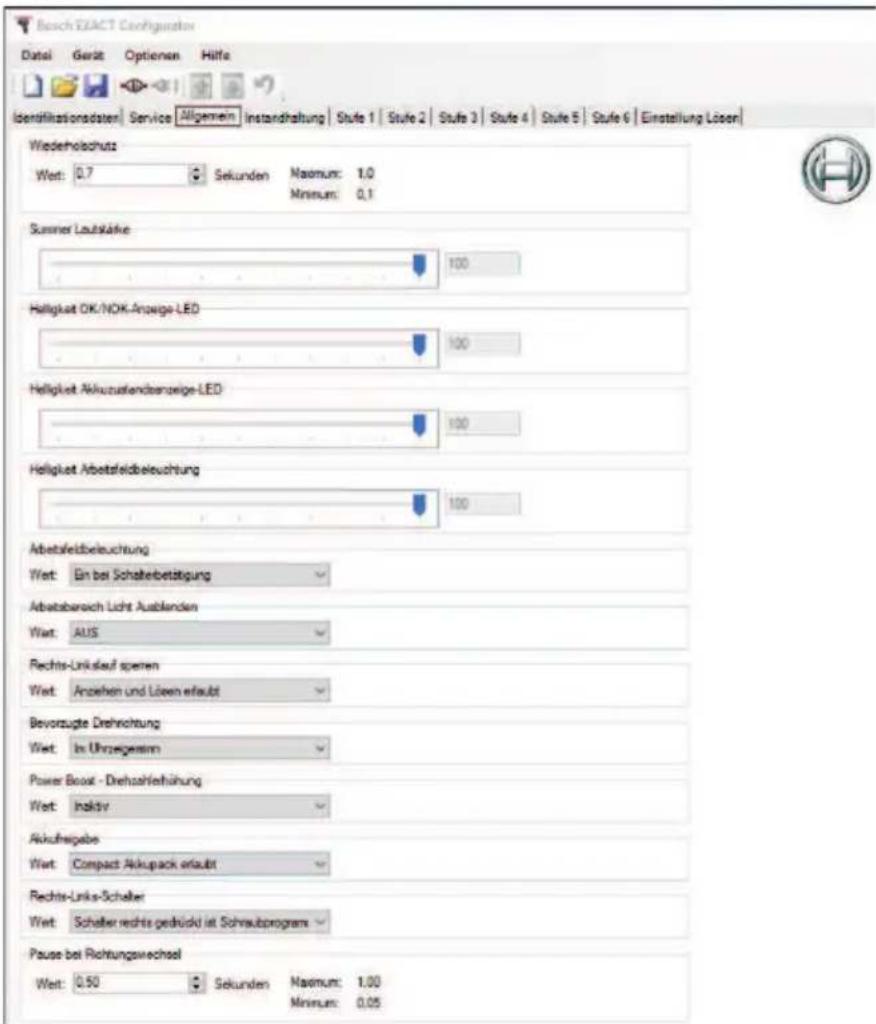

Allgemein Allgemein Parameter fur all- gemeine Betriebskomponen- ten des Schraubers (z.B. Ar- beitslicht)

Instandhaltung (nur für Serie EX- ACT12V) Parameter/Daten für die In- standhaltung

Stufe 1 Parameter fur die erste Schraubstufe

Stufe 2 Parameter fur die zweite Schraubstufe

Stufe 3 Parameter fur die dritte Schraubstufe

Stufe 4 Parameter fur die vierte Schraubstufe

Stufe 5 Parameter fur die fünfte Schraubstufe

Stufe 6 Parameter fur die sechste Schraubstufe

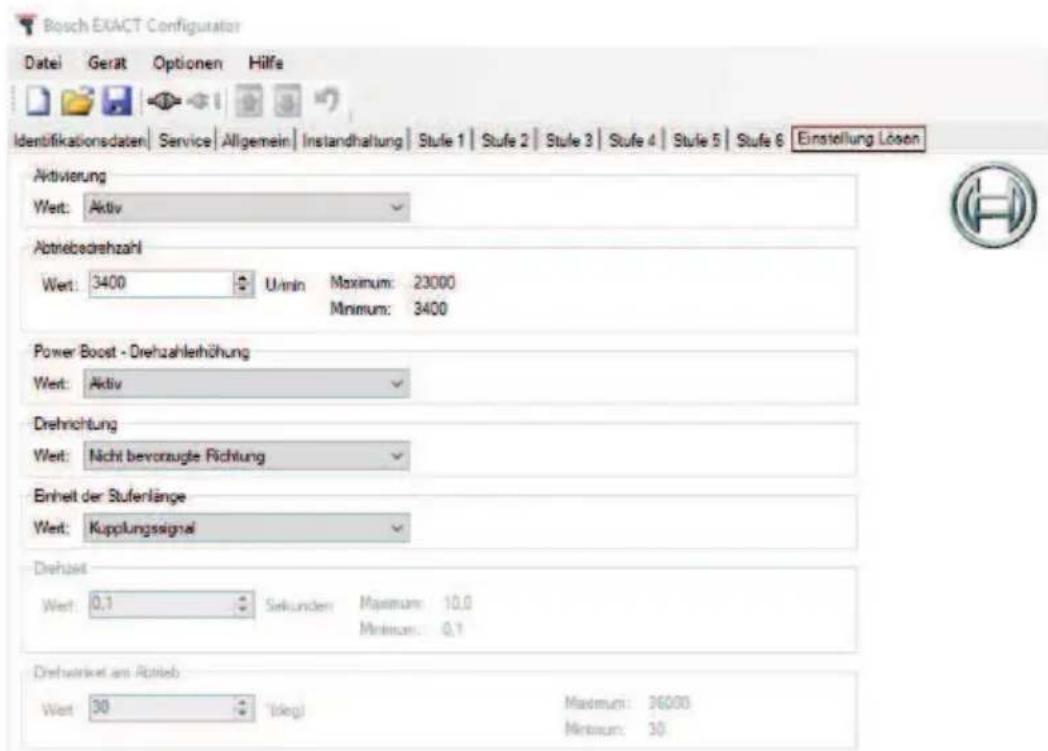

Einstellung Lösen Parameter fur die Einstellung Lösen

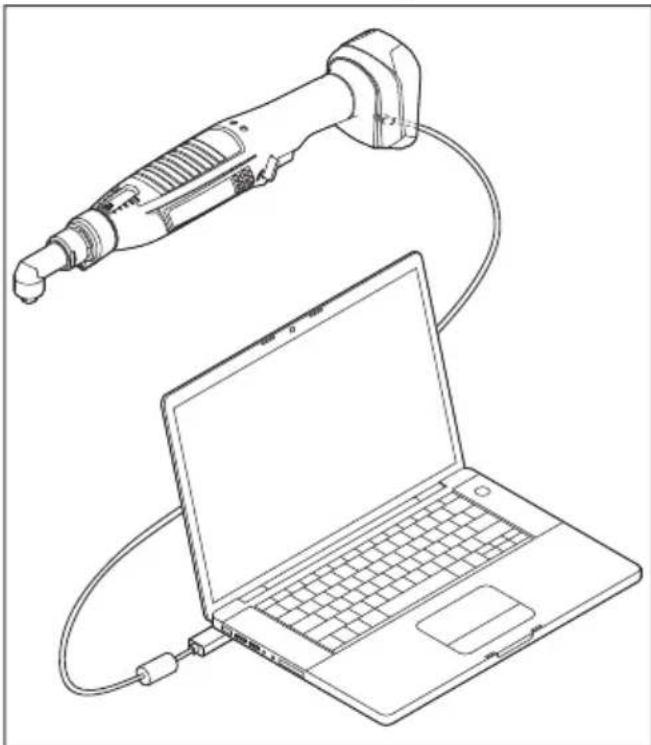

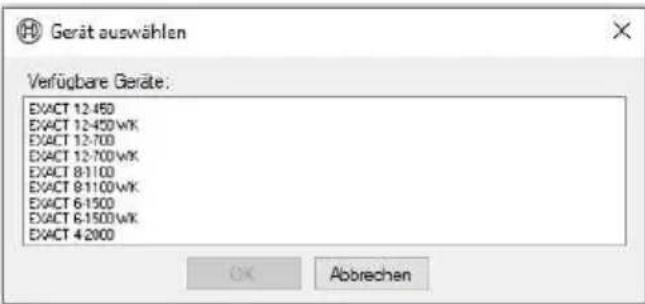

Protokoll-Fenster Beschreibung Zeit Uhrzeit Log-Daten Protokoll uber ausgefuhrte und laufende Vorgänge Informationen werden schwarz angezeigt, Fehlermeldungen werden rot angezeigt. Der Inhalt des Protokoll-Fensters kann mit Hilfe des Kontext- menus (rechte Maustaste) gelöscht werden (Befehl Leeren) oder als *.log-Datei abgespeichert werden (Befehl Spei- chern). Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)8 | Deutsch Ablauf der Konfiguration Programm starten – Doppelklicken Sie auf das Programmsymbol auf dem Desktop. oder – Öffnen Sie das Programm Bosch EXACT Configurator ü- ber das Startmenu. – Bestätigen Sie das Zugriffslevel User beim Start des Pro- gramms. Sprache der Bedienoberfläche ändern – Wählen Sie im Menu Optionen | Sprache ändern den Be- fehl fur die neue Sprache (Deutsch / Englisch / Spa- nisch / Französisch / Chinesisch). – Bestätigen Sie die Beendigung des Programms. – Der Neustart erfolgt automatisch. Die Bedienoberfläche wird in der geänderten Sprache angezeigt. Verbindung mit einem Schrauber herstellen Verbindung nach dem Starten des Programms herstellen – Verbinden Sie den Schrauber mit dem PC (siehe „Schrau- ber mit PC verbinden“, Seite5). Der Parametersatz des ausgewählten Schraubers wird ausgelesen und angezeigt. Wurde vor dem Verbindungsaufbau bereits ein Parameter- satz geladen, wird dieser durch den neuen Parametersatz u- berschrieben. Informationen zum Verbindungsaufbau sowie der Status des Vorgangs werden im Log-Fenster angezeigt. Verbindung manuell herstellen Wenn ein Schrauber bereits vor dem Starten des Programms mit dem PC verbunden wurde, muss ggf. die Verbindung ma- nuell hergestellt werden. – Wählen Sie im Menu Gerät den Befehl Verbindung her- stellen oder klicken Sie auf die Schaltfläche . Das Fenster Gerät auswählen wird angezeigt. – Wählen Sie den gewunschten Schrauber aus und klicken Sie auf OK. Vorkonfigurierte Schrauber Definition: Schrauber mit eindeutiger Seriennummer Gespeicherten Parametersatz öffnen Neben der Möglichkeit, einen Parametersatz von einem ver- bundenen Schrauber auszulesen, kann ein Parametersatz auch aus einer abgespeicherten Datei geladen werden. – Wählen Sie im Menu Datei den Befehl Öffnen oder kli- cken Sie auf die Schaltfläche . Das Windows-Standardfenster Öffnen wird ange- zeigt. – Wählen Sie den gewunschten Parametersatz aus und kli- cken Sie auf Öffnen. Bestehende Verbindung mit einem Schrauber: Der aktuell angezeigte Parametersatz wird in der Be- dienoberfläche durch den neuen Parametersatz uber- schrieben. Der neue Parametersatz kann anschließend bearbeitet oder an den Schrauber ubertragen werden. Keine Verbindung mit einem Schrauber: Der neue Parametersatz wird angezeigt, kann aber nicht an einen Schrauber ubertragen werden. Die entsprechen- den Steuerelemente zum Schreiben eines Parametersat- zes sind deaktiviert. Der neue Parametersatz kann aber bearbeitet und anschließend wieder abgespeichert wer- den. Hinweis: Parameter, die der Bediener in einem Schrauber nicht verändern kann, können auch in einer von der Festplat- te geöffneten Datei nicht bearbeitet werden. Parametersatz auf Festplatte abspeichern Der aktuell angezeigte Parametersatz kann als *.xml-Datei abgespeichert werden. – Wählen Sie im Menu Datei den Befehl Speichern oder kli- cken Sie auf die Schaltfläche . Das Windows-Standardfenster Speichern unter wird angezeigt. – Geben Sie einen Dateinamen fur den zu speichernden Pa- rametersatz an und klicken Sie auf Speichern. Parametersatz aus einem Schrauber auslesen Der Parametersatz eines verbundenen Schraubers kann aus- gelesen werden. – Wählen Sie im Menu Gerät den Befehl Parametersatz le- sen oder klicken Sie auf die Schaltfläche . Der aktuell angezeigte Parametersatz wird in der Be- dienoberfläche durch den Parametersatz des verbunde- nen Schraubers uberschrieben. Informationen zum Status des Vorgangs werden im Log- Fenster ausgegeben. Alle nicht lesbaren Parameter wer- den nach dem Auslesen des letzten Parameters sowohl im Log-Fenster als auch in einem Dialogfenster angezeigt. Wird während des Auslesens ein weiterer Lese- oder Schreibvorgang gestartet, wird dieser nicht ausgefuhrt. Eine entsprechende Fehlermeldung wird im Log-Fenster ange- zeigt. Empfängt das Programm einen ungultigen Parameterwert, wird eine entsprechende Fehlermeldung im Log-Fenster an- gezeigt und der Standardwert des Parameters eingetragen. 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 9 Parametersatz in den Speicher eines Schraubers schreiben Der aktuell angezeigte Parametersatz kann in den Speicher des verbundenen Schraubers geschrieben werden. – Wählen Sie im Menü Gerät den Befehl Parametersatz schreiben oder klicken Sie auf die Schaltfläche . Der aktuell angezeigte Parametersatz überschreibt den Parametersatz des verbundenen Schraubers. Informationen zum Status des Vorgangs werden im Log- Fenster ausgegeben. Alle nicht lesbaren Parameter wer- den nach dem Schreiben des letzten Parameters sowohl im Log-Fenster als auch in einem Dialogfenster angezeigt. Wird während des Schreibens ein weiterer Lese- oder Schreibvorgang gestartet, wird dieser nicht ausgeführt. Eine entsprechende Fehlermeldung wird im Log-Fenster ange- zeigt. Zurücksetzen auf Werkseinstellungen Ein vordefinierter Parametersatz bzw. die Werkseinstellun- gen können in den Speicher des verbundenen Schraubers geschrieben werden. – Wählen Sie im Menü Gerät den Befehl Zurücksetzen auf Werkseinstellungen oder klicken Sie auf die Schaltflä- che . Das Fenster Gerät auswählen wird angezeigt. – Wählen Sie die gewünschte Konfiguration (Werkseinstel- lung des jeweiligen Schraubers) aus und klicken Sie auf OK. – Klicken Sie zum Bestätigen der Meldung Konfiguration zurücksetzen auf Ja. Alle schreibbaren und nicht ausgegrauten Parameter werden auf ihren Standardwert gesetzt. Alle modellspezi- fischen Parameter bleiben erhalten. Die modellspezifi- schen Identifikationsdaten werden entsprechend dem ge- wählten Gerätetyp gesetzt. Danach werden alle schreibbaren Parameterwerte an den Schrauber übertragen. Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)10 | Deutsch Parameterbeschreibung Allgemeine Hinweise Kann der Zahlenwert eines Parameters geändert werden, wird im Feld des Parameters neben der Einheit immer der Wert für das mögliche Maximum und für das mögliche Mini- mum angegeben. Sie können den neuen Wert innerhalb der vorgegebenen Grenzen direkt eingeben oder den bereits eingetragenen Wert mit Hilfe der Pfeiltasten erhöhen oder verringern. Aktivierte Schraubstufen werden blau hervorgehoben. Än- derungen, die noch nicht an den Schrauber übertragen wur- den, werden mit roter Schrift hinterlegt. Wenn die Drehrichtung in die „nicht bevorzugte Richtung“ eingestellt wird, wird die Registerkarte orange hinterlegt. Registerkarte Identifikationsdaten Parameter Beschreibung Wert Gerätetyp Handelsbezeichnung des Schraubers Die Handelsbezeichnung steht auch auf dem Typenschild des Schraubers. kann nicht geändert werden Gerätenummer Sachnummer des Schraubers Die Sachnummer steht auch auf dem Typen- schild des Schraubers. kann nicht geändert werden Seriennummer Seriennummer des Schraubers Die Seriennummer steht auch auf dem Typen- schild des Schraubers. kann nicht geändert werden Inventarnummer individuelle Inventarnummer des Schraubers maximal 25 Stellen Getriebeübersetzung Option Standard Gesamt-Getriebeübersetzung des Schraubers; beim ANGLE EXACT ION immer inklusive der Übersetzung des Winkelkopfs kann nicht geändert werden Option Manuell Wert für einen anderen Abtrieb (z.B. Flachab- trieb oder Zusatzgetriebe) einstellbar innerhalb der vorgegebe- nen Grenzen Getriebeübersetzung Winkelkopf Getriebeübersetzung des ausgewählten Win- kelkopfes 12V Winkelkopf 180W Winkelkopf oder einstellbar innerhalb der vorgegebe- nen Grenzen MCU-Hardwareversion (nur für die Serie EXACT12V) Hardwareversion der Leistungselektronik kann nicht geändert werden 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 11 Parameter Beschreibung Wert IFU-Hardwareversion (nur für die Serie EXACT12V) Hardwareversion der Anzeigeelektronik kann nicht geändert werden Firmware Version (nur für die Serie EXACT12V) Version der Firmware kann nicht geändert werden Registerkarte Service Parameter Beschreibung Wert Fehlerspeicher Liste der letzten 20 Ursachen für einen NOK- Schraubfall. nur lesen Laufzeitzähler Interner Zähler der Motorlaufzeit des Schrau- bers. nur lesen n.i.O - Zähler Interner Zähler aller NOK-Schraubfälle. nur lesen Anzahl der Schraubzyklen Interner Zähler aller Schrauberstarts. nur lesen Servicekommentar Servicehistorie des Schraubers maximal 20 Zeichen Die Servicehistorie wir bei jeder Ein- gabe überschrieben. Letzte verwendete Attachments Historie der letzten Zusatzmodule / Attach- ments nur lesen Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)12 | Deutsch Registerkarte Allgemein Parameter Beschreibung Wert Wiederholschutz Der Wiederholschutz ist die Wiederein- schaltsperre für eine definierte Zeit nach dem Loslassen des Ein-/Ausschalters. Er dient dazu, Doppelhits (Nachknacken) der Schrauben zu vermeiden. einstellbar innerhalb der vorgegebe- nen Grenzen Summer Lautstärke (nur für Serie EXACT12V) Die Lautstärke des Summers kann eingestellt werden. 100% einstellbar zwischen 0% und 100% in 10%-Schritten Helligkeit OK/NOK-Anzeige-LED (nur für Serie EXACT12V) Die Helligkeit der OK/NOK-Anzeige-LED kann eingestellt werden. 100% einstellbar zwischen 0% und 100% in 10%-Schritten Helligkeit Akkuzustandsanzeige- LED (nur für Serie EXACT12V) Die Helligkeit der Akkuzustandsanzeige kann eingestellt werden. 100% einstellbar zwischen 0% und 100% in 10%-Schritten Helligkeit Arbeitsfeldbeleuchtung (nur für Serie EXACT12V) Die Helligkeit der Arbeitsfeldbeleuchtung kann eingestellt werden. 100% einstellbar zwischen 0% und 100% in 10%-Schritten Arbeitsfeldbeleuchtung Die Beleuchtungs-LED, das sogenannte Ar- beitslicht, dient der besseren Ausleuchtung der Schraubstelle und erleichtert somit das Finden des Schraubenkopfes. Der Parameter kann entsprechend den Arbeits- anforderungen eingestellt werden. Ein bei Schalterbetätigung LED wird eingeschaltet bei leichtem Drücken des Ein-/Ausschalters. Ausgeschaltet 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 13 Parameter Beschreibung Wert Ein und Nachleuchten LED leuchtet nach dem Abschalten 1Minute nach. Arbeitsbereich Licht Ausblenden (nur für Serie EXACT12V) Das Arbeitslicht wird langsam ausgeblendet. ein langsames ausblenden des Arbeits- lichts aus schnelles ausblenden des Arbeits- lichts Akkufreigabe Das „Bosch Flexible Power System“ ermöglicht den Einsatz verschiedener Akku-Packs. Zusätz- lich zum Premium-Akku-Pack kann der kleinere und leichtere Compact-Akku-Pack freigegeben werden. Hinweis: Die Änderung dieses Parameters kann Einfluss auf das maximale Drehmoment des Schraubers haben. Compact Akkupack erlaubt Compact Akkupack nicht erlaubt Rechts-Linkslauf sperren Der Parameter schränkt die Drehrichtungen des Schraubers ein. Hinweis: Diese Einstellung ist abhängig von der bevorzugten Drehrichtung (siehe nächster Pa- rameter). Rechts- und Links erlaubt Standardeinstellung Nur Schraubprogramm erlaubt Schrauber kann nur zum Anziehen von Schrauben eingesetzt werden Nur Löseprogramm erlaubt Schrauber kann nur zum Lösen von Schrauben eingesetzt werden Bevorzugte Drehrichtung Der Parameter legt die Standard-Drehrichtung des Schraubers fest. Die Standard-Drehrich- tung ist immer die Drehrichtung des Schrau- bers in der Endanzugsstufe und nur in dieser Drehrichtung kann eine OK-Bewertung der Ver- schraubung stattfinden. Im Uhrzeigersinn bei Rechtsgewinden Gegen den Uhrzeigersinn bei Linksgewinden Power Boost - Drehzahlerhöhung (nur für Serie EXACT 12V) Funktion zur Drehzahlerhöhung der Leerlauf- drehzahl des Geräts um ca. 35%. Dabei wird auf die Drehzahlkonstanz über die Akkuentla- dekurve verzichtet. Die erhöhte Drehzahl kann Einfluss auf die Ge- nauigkeit und das Abschaltverhalten haben. Es kann zum Überrasten der Kupplung kommen. Die Maschinenfähigkeit muss mit der jeweiligen Einstellung geprüft werden. Inaktiv Funktion wird nicht verwendet Aktiv Funktion wird verwendet Benutzerdefinierte Konfiguration kann individuell in jeder Stufe einzeln aktiviert werden Rechts-Links-Schalter Der Parameter ändert die Logik des Drehrich- tungsumschalters. Schalter rechts gedrückt ist Schraub- programm Standardeinstellung Schalter rechts gedrückt ist Lösepro- gramm z.B. beim Einsatz eines Zusatzab- triebs, der die Drehrichtung umkehrt Pause bei Richtungswechsel Der Parameter bestimmt die Stillstandszeit bei einem Richtungswechsel innerhalb des Ab- laufs. einstellbar innerhalb der vorgegebe- nen Grenzen Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)14 | Deutsch Registerkarte Instandhaltung (nur für Serie EXACT12V) Parameter Beschreibung Wert Wartungszähler-Anzeige Aktiviert den Wartungszähler Aus Wartungszähler-Anzeige ausgeschal- tet Rote LED blinkt an der Batterieanzei-

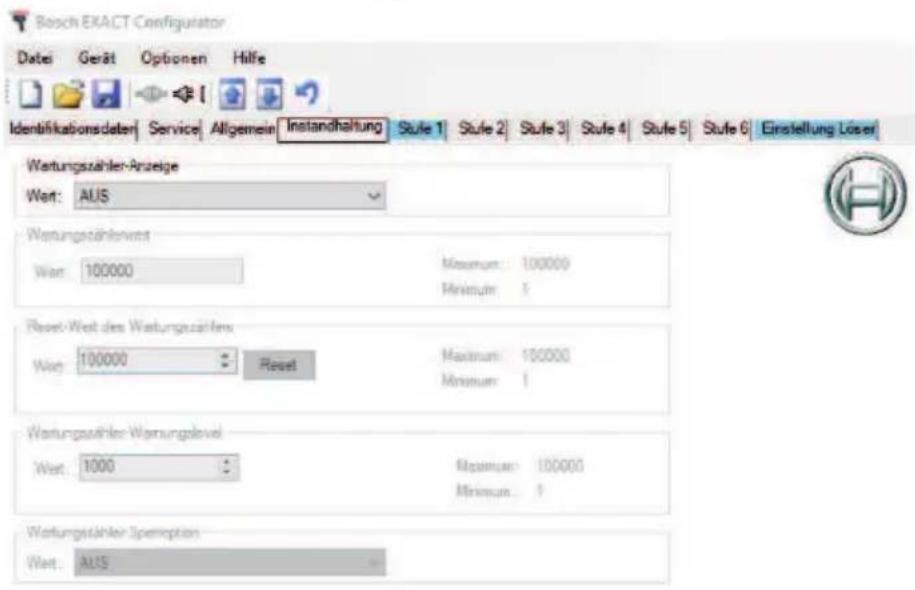

Wartungszähler-Anzeige eingeschal- tet Arbeitsbereichslicht blinkt Wartungszähler-Anzeige eingeschal- tet Wartungszählerwert Der Wartungszählerwert gibt den aktuellen Stand des Zählers an. nur lesen, kann durch den Reset- Knopf auf den eingestellten Reset- Wert des Wartungszählers zurückge- setzt werden Reset-Wert des Wartungszählers Der Reset-Wert kann eingestellt werden. Der Reset-Wert des Wartungszählers kann zwischen 1 und 100000 einge- stellt werden. Reset-Knopf Der Reset-Knopf überträgt den Wert in den Wartungszähler. Dieser Wert wird beim Schreiben der Parameter zum Schrauber übertragen. Wartungszähler-Warnungslevel Der Warnlevel gewährleistet eine rechtzeitige Information, dass der Schrauber innnerhalb des eingestellten Werts gewartet werden soll. Der Warnungslevel kann zwischen 1 und 100000 eingestellt werden. Wartungszähler-Sperroption Sperrt den Schrauber bei Erreichen des einge- stellten Werts. Aus Wartungszähler-Sperroption ausge- schaltet

Wartungszähler-Sperroption einge- schaltet 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 15 Registerkarten Stufe 1 bis Stufe 6 und Einstellung Lösen Der Ablauf des Schraubprogramms kann in maximal sechs Stufen und den Einstellungen Lösen frei definiert werden. Beispiel: – Stufe 1 (Einfädelstufe): Die Einfädelstufe ist die erste Phase im Schraubprozess. Hier kommt es darauf an, dass Schrauberbit und Schraubenkopf und zusätzlich die Ge- windegänge ineinander greifen. Dazu sollte eine niedrige Drehzahl eingestellt werden. Darüberhinaus kann eine Drehrichtung entgegen der Ein- drehrichtung das Finden des Gewindes erleichtern. – Stufe 2 (Schnelles Eindrehen): Wenn der erste Gewin- degang eingeschraubt ist, kann zum Eindrehen der weite- ren Gewindegänge eine höhere Drehzahl als bei der Einfä- delstufe eingestellt werden. Dies spart Prozesszeit. – Stufe 3 (Endanzug): Aus Genauigkeitsgründen und um Setzerscheinungen zu minimieren, sollte während des Endanzugs eine möglichst geringe Drehzahl eingestellt werden. – Stufe 4 (Lösestufe): Die Lösestufe ermöglicht es, z.B. nach dem definierten Anzug des Bauteils, die Verschrau- bung wieder etwas zu lösen, um Einstellarbeiten am Bau- teil vorzunehmen. Ebenso können auf diese Weise Sack- lochgewinde automatisch geschnitten werden. Registerkarte Einstellung Lösen Die Einstellung Lösen bestimmt die Funktion beim Lösen (nicht bevorzugte Drehrichtung). Parameter Beschreibung Wert Aktivierung Der Parameter aktiviert die entsprechende Stu- fe. Die Registerkarte der aktivierten Stufe wird blau hervorgehoben. Inaktiv Stufe ausgeschaltet Aktiv Stufe aktiviert Abtriebsdrehzahl Der Parameter stellt die gewünschte Drehzahl am Abtrieb ein. Diese Einstellung ist von der Getriebeüberset- zung aus der Registerkarte Identifikationsda- ten abhängig. Eine Einstellung ist nur zwischen 10% und 100% der maximalen Drehzahl beim EXACT ION und zwischen 20% und 100% der maxi- malen Drehzahl beim EXACT12V möglich (sie- he Typenschild). Eine Drehzahleinstellung ist toleranzbehaftet und muss außerhalb des Pro- gramms nochmals überprüft werden. einstellbar innerhalb der vorgegebe- nen Grenzen Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)16 | Deutsch Parameter Beschreibung Wert Hinweis: Die Verringerung der Drehzahl (spezi- ell unter 50%) kann eine Verringerung des ma- ximalen Drehmoments zur Folge haben. Ma- schinenfähigkeitsuntersuchungen werden übli- cherweise bei 600U/min nach VDI2647 ge- macht. Änderungen der Drehzahl und/oder des Drehmoments kann die Genauigkeit beeinflus- sen. Die Maschinenfähigkeit muss mit der je- weiligen Einstellung geprüft werden. Power Boost - Drehzahlerhöhung Funktion zur Drehzahlerhöhung der Leerlauf- drehzahl des Geräts um ca. 35%. Dabei wird auf die Drehzahlkonstanz über die Akkuentla- dekurve verzichtet. Die erhöhte Drehzahl kann Einfluss auf die Ge- nauigkeit und das Abschaltverhalten haben. Es kann zum Überrasten der Kupplung kommen. Die Maschinenfähigkeit muss mit der jeweiligen Einstellung geprüft werden. Inaktiv Funktion wird nicht verwendet Aktiv Funktion wird verwendet Drehrichtung Der Parameter stellt die gewünschte Drehrich- tung ein. Diese Einstellung ist von der bevor- zugten Drehrichtung aus der Registerkarte All- gemein abhängig. Bevorzugte Drehrichtung Nicht bevorzugte Drehrichtung Einheit der Stufenlänge Die Umschaltung auf die nächste Stufe kann drehwinkel- oder zeitgesteuert sowie nach dem Kupplungssignal erfolgen. Je nach Einstellung wird der nachfolgende Pa- rameter aktiviert. Winkel Umschaltung erfolgt drehwinkelge- steuert ParameterDrehwinkel am Abtrieb wird aktiviert Zeit Umschaltung erfolgt zeitgesteuert ParameterDrehzeit wird aktiviert Kupplungssignal Umschaltung erfolgt nach einem Ab- schaltsignal der Abschaltkupplung Drehzeit Der Parameter legt die Zeit fest, nach der die Umschaltung auf die nächste Stufe erfolgt. Hinweis: Sollte das eingestellte Drehmoment an der Kupplung schon in der Einfädelstufe er- reicht werden, schaltet der Schrauber trotz- dem ab und signalisiert eine nicht korrekte Ver- schraubung. einstellbar innerhalb der vorgegebe- nen Grenzen Drehwinkel am Abtrieb Der Parameter legt den Winkel fest, nach der die Umschaltung auf die nächste Stufe erfolgt. Diese Einstellung ist von der Getriebeüberset- zung aus der Registerkarte Identifikationsda- ten abhängig. Eine Drehwinkeleinstellung ist toleranzbehaftet und muss außerhalb des Programms nochmals überprüft werden. Hinweis: Sollte das eingestellte Drehmoment an der Kupplung schon in der Einfädelstufe er- reicht werden, schaltet der Schrauber trotz- dem ab und signalisiert eine nicht korrekte Ver- schraubung. einstellbar innerhalb der vorgegebe- nen Grenzen 1 609 92A 7C5 | (29.06.2022) Bosch Power ToolsDeutsch | 17 Meldungen Im Folgenden werden alle Meldungsfelder angezeigt, die während des Arbeitens mit dem Programm Bosch EXACT Configurator auftreten können. Beispiel: – Bestätigen Sie die Meldungen, Abfragen oder Warnungen je nach Inhalt mit Ja oder Nein. Titel Meldungstext Bedeutung Frage Es besteht noch eine Verbindung zum Schrauber. Soll das Programm trotz- dem beendet werden? Das Beenden des Programms trotz einer noch bestehenden Verbindung zum Schrauber muss bestätigt werden. Nicht geschriebene Änderungen Nicht alle Änderungen wurden an das Gerät übertragen, sollen sie jetzt ge- schrieben werden? Beim Abbau der Verbindung zum Schrauber exisitieren noch ungeschriebene Parameterän- derungen. Konfiguration zurücksetzen Wollen Sie die aktuelle Konfiguration wirklich zurücksetzen? Zurücksetzen auf einen Standarddatensatz muss bestätigt werden. Nicht gelesene Parameter Die folgenden Parameter konnten nicht gelesen werden: Bedienprogramm Bosch EXACT Configurator und Firmware des Schraubers sind nicht kom- patibel. Schrauber ist defekt. Nicht geschriebene Parameter Die folgenden Parameter konnten nicht geschrieben werden: Bedienprogramm Bosch EXACT Configurator und Firmware des Schraubers sind nicht kom- patibel. Schrauber ist defekt. Ungültige Checksumme Eine Nachricht mit ungültiger Prüf- summe wurde empfangen. Kommunikationsfehler Schrauber ist defekt. Wiederholungszähler Die maximale Anzahl von Übertra- gungsversuchen des Services wurden erreicht, die Verbindung wird ge- schlossen. Kommunikationsfehler Schrauber ist defekt. Unbekannte Nachricht empfangen Eine unbekannte Nachricht wurde empfangen. Bedienprogramm Bosch EXACT Configurator und Firmware des Schraubers sind nicht kom- patibel. Schrauber ist defekt. Getriebeübersetzung manuell ge- ändert Das Übersetzungsverhältnis und da- mit die Abtriebsdrehzahl wurden ge- ändert. Motordrehzahlparameter nicht op- timal Das Gerät wird in mindestens einer Stufe nicht mit dem optimalen Wir- kungsgrad betrieben. Dadurch wird unter Umständen der Temperatur- überlastschutz früher aktiviert. Bei Problemen mit diesen Einstellungen konfigurieren Sie bitte eine Abtriebs- drehzahl über 50% oder reduzieren Sie das maximal verwendete Drehmo- ment. Zugriffslevel auswählen Bitte wählen Sie erst ein Zugriffslevel aus. Verbleibende Anmeldeversuche Verbleibende Versuche Passwort Die eingegebenen Passwörter stim- men nicht überein. Bosch Power Tools 1 609 92A 7C5 | (29.06.2022)18 | Deutsch Titel Meldungstext Bedeutung Das alte Passwort stimmt nicht über- ein. Spezifikation des Passworts Das Passwort sollte mindestens einen Kleinbuchstaben enthalten. Das Passwort sollte mindestens einen numerischen Wert enthalten. Das Passwort sollte mindestens ein Sonderzeichen enthalten. Das Passwort sollte mindestens einen Großbuchstaben enthalten. Ihr Passwort wurde erfolgreich geän- dert. Das Passwort sollte größer als 10Zei- chen sein. Das Passwort sollte nicht leer sein. Das Passwort muss mindestens 10Zeichen betragen, wobei eine Kombination aus alphanumerischen Zeichen, Großbuchstaben und Son- derzeichen erforderlich ist PowerBoost aktiv Drehzahlkonstanz über die Akkuentla- dekurve nicht mehr gegeben. Abschalt- und OK-Signal erfolgt NICHT über Kupplung Abschalt- und OK-Signal erfolgt NICHT über Kupplung! Verbindung zum Schrauber noch vorhanden Es besteht noch eine Verbindung zum Schrauber. Soll das Programm trotz- dem beendet werden? Konfiguration ohne Schraubpro- gramm Das Gerät wird zwar mit „Aktiv“ konfi- guriert, jedoch ist kein Schraubpro- gramm aktiviert. CFG-Version ist höher als Firmwa- re-Version Konfigurator-Tool-Version größer als die Tool-Version. Wenden Sie sich an den Service, um ein Firmware-Upgra- de der Tool-Version zu erhalten. Kli- cken Sie auf OK, um mit der alten Werkzeugversion fortzufahren. Firmware-Version ist höher als CFG-Version Aktualisieren Sie den Konfigurator auf eine neue Version. Wenden Sie sich an den Service, um ein Update der Konfiguratorsoftware zu erhalten. Kli- cken Sie auf OK, um mit der alten Werkzeugversion fortzufahren. MCU-Update fehlgeschlagen MCU-Update fehlgeschlagen. Befol- gen Sie diese Anweisungen:

1. Trennen Sie den USB vom PC

2. Entfernen Sie den Akku und ste-

cken Sie ihn wieder ein

3. Schließen Sie den Konfigurator

4. Starten Sie das MCU-Update er-
