MANUAL DE USUARIO EXACT Configurator BOSCH
Las presentes instrucciones de servicio rigen para el programa Bosch EXACT Configurator (versión 5.2). Se consideran todas las funciones y las opciones del programa.
Los nombres de productos, nombres de empresas y designaciones en estas instrucciones de servicio pueden ser marcas comerciales o marcas registradas de otras empresas (p. ej. WINDOWS®) y solo se mencionan en este manual con carácter explicativo y sin la intención de violar ninguna ley.
Perfil del usuario
Las instrucciones de servicio se han elaborado para el usuario con acceso al sistema. Se deben conocer las decisiones básicas de la interfaz gráfica de usuario de Windows.
Indicaciones de seguridad
ADVERTENCIA
Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones.
Entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
- Toda persona encargada de la configuración de una herramienta eléctrica debe estar familiarizada con las instrucciones de servicio y, en particular, con las indicaciones e instrucciones de seguridad que figuran en ellas.
- La configuración de una herramienta eléctrica solo debe llevarse a cabo por personal debidamente autorizado y capacitado.
Utilización conforme a lo prescrito
El programa Bosch EXACT Configurator sirve exclusivamente para configurar herramientas eléctricas de Bosch de la serie EXACT, ANGLE EXACT, EXACT 12V y ANGLE EXACT 12V.
Escrituras
En este manual se utilizan las siguientes escrituras para la caracterización de determinadas informaciones:
- Letra gorda
Nombres de archivos y elementos operativos de las ventanas de Windows, es decir, los nombres de los menús, comandos y botones, así como los títulos de las ventanas y los nombres de los campos; ejemplo: Finalizar, Tipo de dispositivo
- Letra cursiva
Contenidos de campos y cadenas de caracteres que de
ben introducirse en los campos de entrada
Ejemplo: Se utiliza el zumbador
Instalación
Requisitos del sistema
El programa Bosch EXACT Configurator debe instalarse en un PC con los siguientes requisitos de sistema:
- Sistema operativo Windows 7 (versión de 32 o 64 bits) o Windows 10 (versión de 32 o 64 bits)
- Microsoft .NET Framework 4.5.2
- 50 MB de espacio libre en memoria para la instalación - Ratón o dispositivo indicador equivalente - Interfaz USB (2.0)
- Acrobat Reader 8 (o superior) Derechos de administrador
Hardware adicional requerido:
- USB 2.0 tipo A/Micro-USB 2.0 tipo B, apantallado doble, longitud máx. 1 m
Instalación de software
Indicación: Para poder instalar software en su PC, deben tener derechos de administrador.
El programa Bosch EXACT Configurator lo puede obtener de su socio de cooperación de herramientas industriales de Bosch.

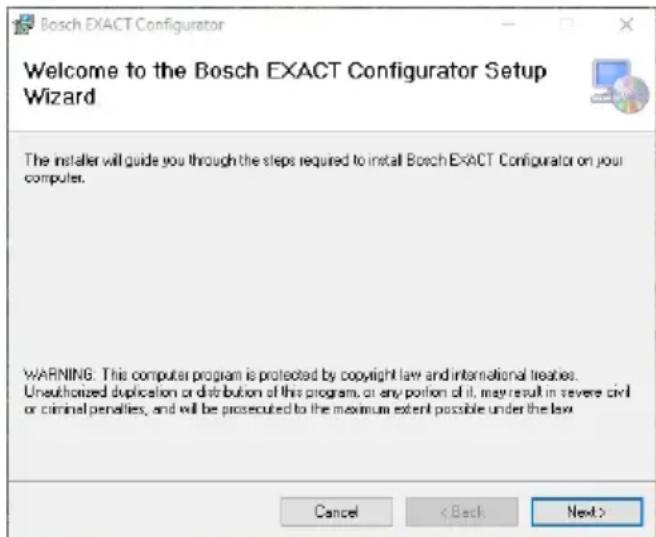

- Guarde el paquete de instalación (.msi) en su PC. - Inicie el archivo CFG_Admin.msi.
Se puede acceder al software a través del siguiente enlace: www.powertool-portal.com/de/de-DE/Knowledge/ Content/11134
- Haga clic en Continuar.

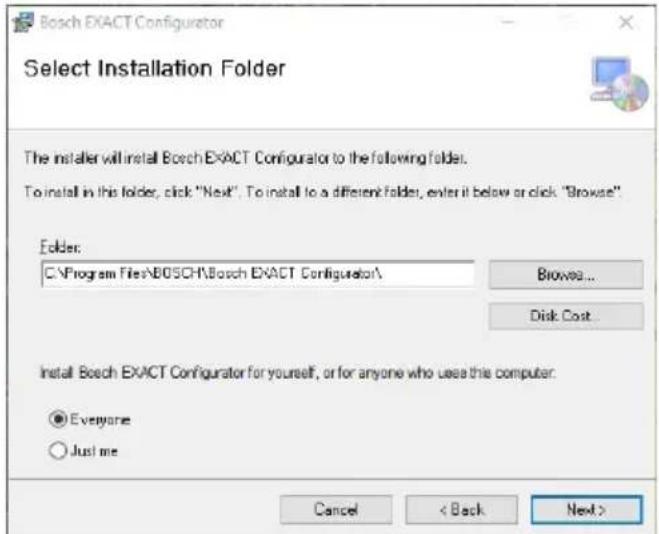

| Organidor | Ruta de instalación |
| Búsqueada | Ajuste de otra rutá de instalación |
| Requerimiento de es- pacio de memoria | Requerimiento de espacio de me- moria para Bosch EXACT Configu- rator |
| Todo los usuario | Ajuste del accesso del usuario a |
| Número actual | Bosch EXACT Configurator |
Realice los ajustes deseados y haga clic en Continuar. ⇒ Se muestra la ventana Confirmar la instalación. El programa de instalación está listo para la instalación. Haga clic en Continuar, para iniciar la instalación. ⇒ El programa Bosch EXACT Configurator se instala en el PC. En ese se generan enlaces para el inicio del programa en el menú de inicio y en el escritorio.
El controlador necesario se instala.

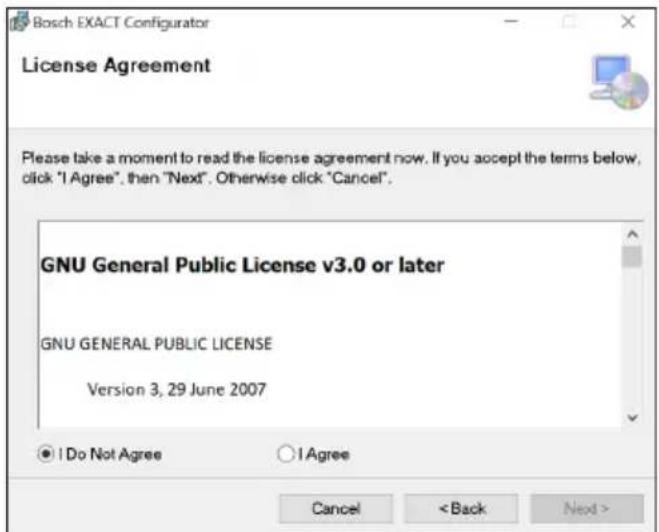

- Acepte los acuerdos de licencia para iniciar la instalación.

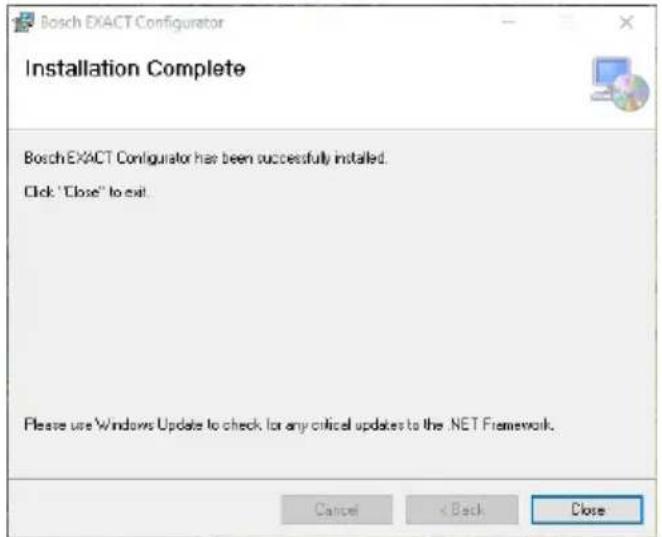

Haga clic en Cerrar, para finalizar la instalación.

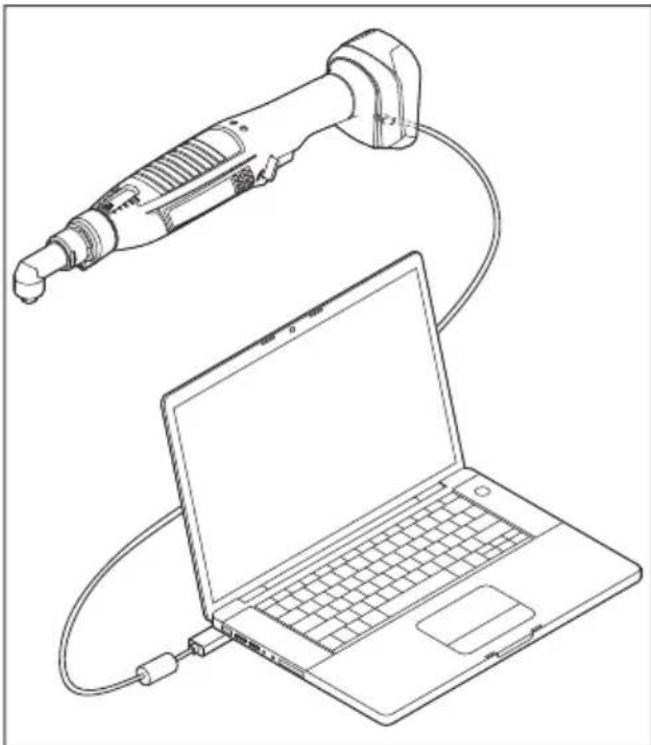

Unir la atornilladora con el PC
Si el Bosch EXACT Configurator ya está abierto al conectar una (nueva) atornilladora, Windows intentará instalar los controladores apropiados. En tal caso, espere hasta que la instalación se haya finalizado. El PC no se tiene que reiniciar en este caso.

- Conecte la atornilladora al enchufe micro USB del cable USB (ver "Requisitos del sistema", Página 53). La interfaz USB del EXACT 12V se encuentra debajo de la tapa. Para abrirla, retire el tornillo de la tapa.
- Conecte el PC (p. ej. el ordenador portátil) con el enchufe USB del cable USB (ver "Requisitos del sistema", Página 53).
Indicación: Según el sistema operativo, puede aparecer un requerimiento para reiniciar el ordenador antes de conectar el PC y el cable USB. Sin embargo, esto no es necesario para el proceso posterior.
Descripción de los elementos operativos
Vista general (4) —— [19:16:25.56] El valor del parámetro velocidad de esta etapa en el grupo 6 ha sido modificado por estuaruna
Estructura de la interfaz de usuario

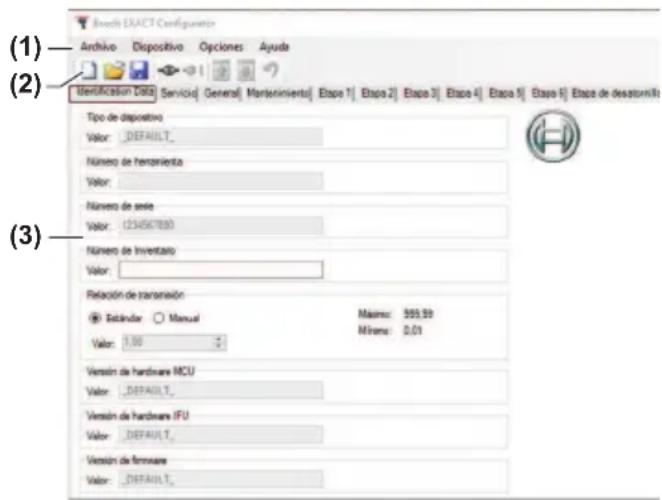

(1) Menú principal (2) Barra de símbolos con botones (3) Ventana de parámetros (4) Ventana de protocolo
Menú principal/barra de símbolos
| Menu Comando/submenu Botón Descripción | ||
| Archivo Nuevo | Abre un nuevoconjunto de parámetrosvacíos (incluoso sin una atornilladora conectada). | |
| Abrir Abre la ventsa estandards Windows Abrir para selectionar unconjunto de parámetros ya memorizzato.Indicación: Solamente se pueda leer los ARCHivos xml. | ||
| Guardar Abre la ventsa estandards Windows Memorizar bajo para memorizar elconjunto de parámetrosactualmentevisualizzato.Indicación: Solamente se pueda memorizar los archivos xml. | ||
| Salir Finaliza el programa Bosch EXACT Configurator. | ||
| Dispositivo | Conectar | Abre la ventsa SeLECTIONARdispositivo.Después de seleccionarla atornilladoradesea,seestablishecunaconyconla atornilladora. |
| Desconectar | Interrumpe la conexión conla atornilladoraactualmente seleccionada. | |
| Leer parámetros | Lee elconjunto de parámetrosactuales y lo muestra en la ventsa de parámetros. | |
| Escribir parámetros | Transfiere y memoriza elconjunto de parámetrosvisualizados en la atornilladoraconctada. | |
| Volver a los parámetrodófábrica | Repone la atornilladoraconctadaalosajustesdefábrica. | |
| Opiones Selectionar idioma | Posibilidad de selecciónpara elidioma dela interfazde usuario(p.ej.Alemán oInglés).La selecciónsólo seactivaesde reiniciarelprograma. | |
| Configuración | Abre la ventsa de Ajustesconla ficha de Registropara configu-rar la ventsa de registrar. | |
| Cambiari clave de usuario | Permite establishercymodificarunactraseña. | |
| Ayuda Manual UNI 4.1 | Abre el archivo PDF de las instruccionesde service dela seriesEXACTION18V.Paraarlo necesita el Adobe Acrobat Reader. | |
Menú Comando/submenú Botón Descripción
| Manual UNI 5.2 | Abre el archivo PDF de las instrucciones de servicios de la series EXACT 12V. Paraarlo necesita el Adobe Acrobat Reader. |
| Infor. licencia | Muestra las informaciones sobre la licencia. |
| Atramés de Bosch EXACT Configurator | Muestra la version del software. |
Ventana de parámetros
- Los parámetros de la atornilladora se visualizan en la ventana de parámetros. Los parámetros se resumen en once fichas de registro.
Los parámetros o valores no configurables se representan inactivos (gris).
Ficha de registro Descripción ver pá
gina
Ventana de protocolo
| Información de identificación | Parámetros para la identificacion univoca de la atornilladora (p. ej. número de se-rie) | 60 |

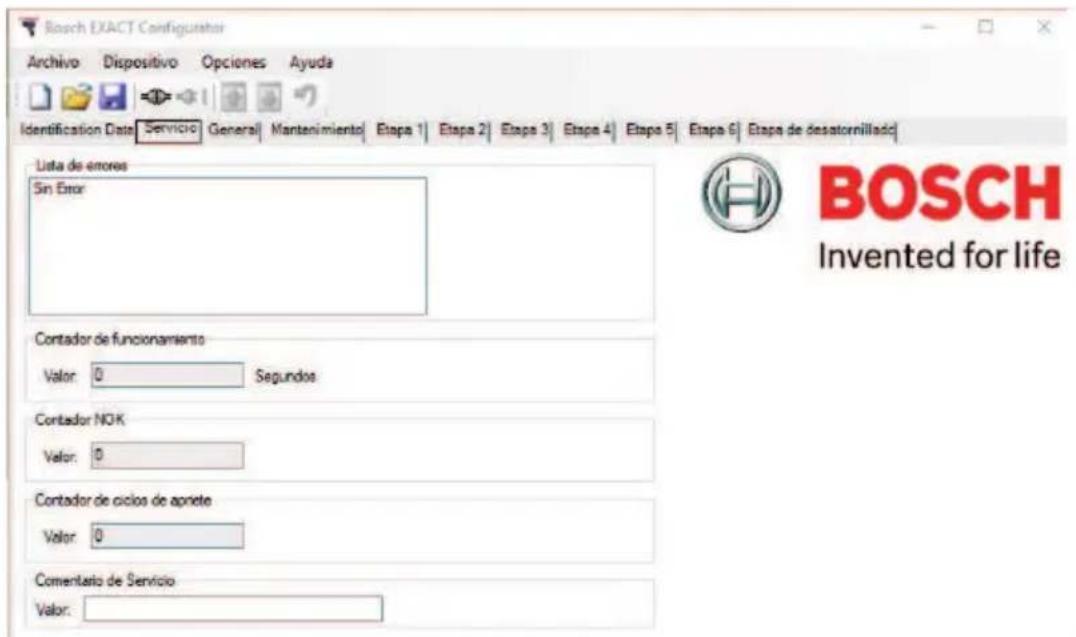

| Servicio | Parámetros datas para el service | 61 |
| Generalidades | Parámetros generales para los componentes de función general de la atornilladora (p. ej. luz de trabajo) | 62 |

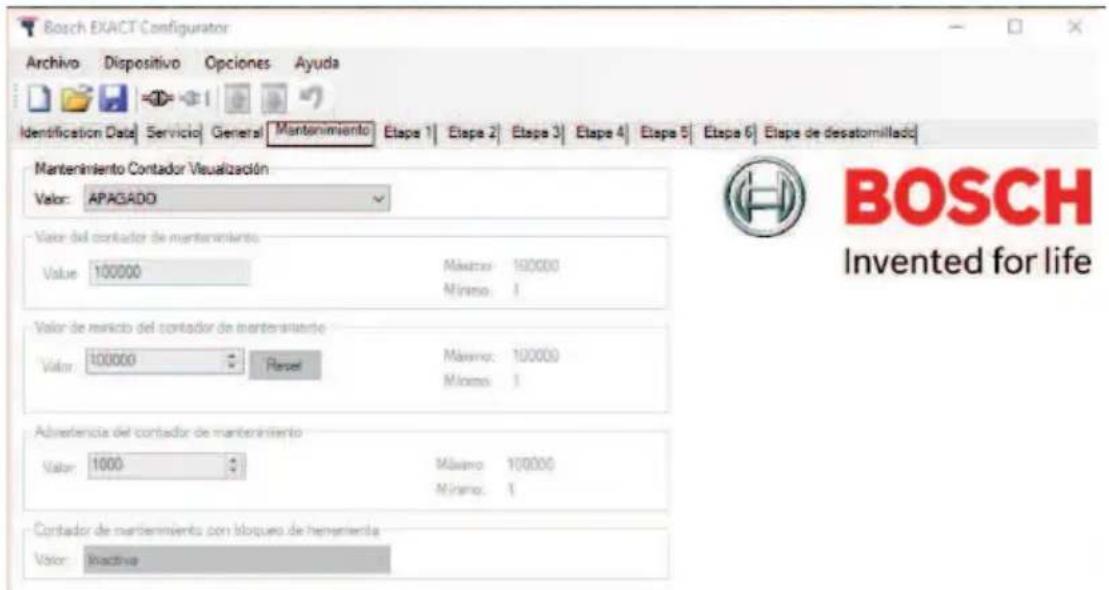

| Mantenimiento (sólo para la série EXACT 12V) | Parámetros datas para el mantenimiento | 64 |
| Etapa 1 | Parámetros para la prima etapa de atornillado | 65 |
| Etapa 2 | Parámetros para launda etapa de atornillado | 65 |
| Etapa 3 | Parámetros para la tercera etapa de atornillado | 65 |
| Etapa 4 | Parámetros para la cuarta etapa de atornillado | 65 |
| Etapa 5 | Parámetros para la quinta etapa de atornillado | 65 |
| Etapa 6 | Parámetros para la sexta eta-pa de atornillado | 65 |

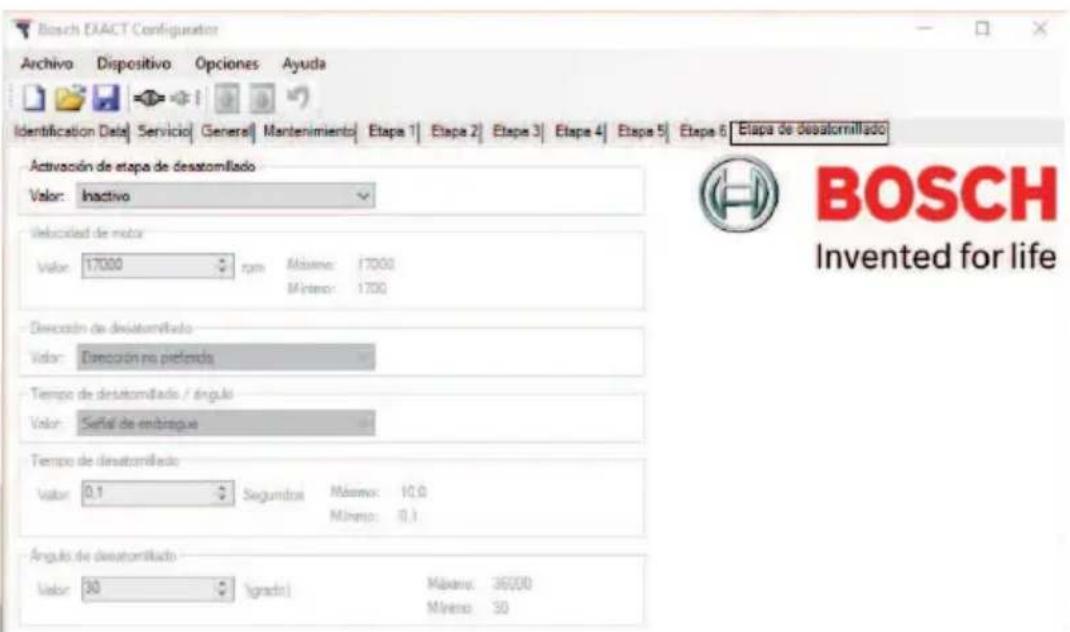

| Etapa de desator-nillado | Parámetros para el ajuste de soltado | 65 |
Descripción
Hora
Hora
Fechas de registro
Protocolo de operaciones ejecutadas y
errores
errores
Las informaciones se indican en negro, los mensajes de error se indican en rojo.
El contenido de la ventana de protocolo se puede eliminar con la ayuda del menú contextual (tecla derecha del ratón) (comando Vaciar) o memorizar como archivo *.log (comando Guardar).
Procedimiento de la configuración
Iniciar el programa
- Haga doble clic en el símbolo del programa en el escritorio.

0
- Abra el programa Bosch EXACT Configurator a través del menú de inicio.
- Confirme el nivel de acceso User al iniciar el programa.
Modificar el idioma de la interfaz de usuario
- Selección en el menú Opciones | Seleccionar idioma el comando para el nuevo idioma (Alemán / Inglés / Español / Francés / Chino).
- Confirme la finalización del programa.
- El reinicio tiene lugar automáticamente.
⇒ La interfaz de usuario se muestra en el idioma modificado.
Establecer la conexión con una atornilladora
Establecer la conexión tras el inicio del programa
- Conecte la atornilladora con el PC (ver "Unir la atornilladora con el PC", Páginas 55).
⇒ El conjunto de parámetros de la atornilladora seleccionada se lee y se visualiza.
Si ya se ha cargado un conjunto de parámetros antes de establecer la conexión, se sobrescribirá con el nuevo conjunto de parámetros.
Las informaciones sobre el establecimiento de la conexión así como el estado del proceso se muestran en la ventana de registro.
Establecer la conexión manualmente
Si ya se ha unido una atornilladora al PC antes de iniciar el programa, puede que sea necesario realizar la conexión manualmente.
-Seleccione en el menú Dispositivo el comando Conectar o haga clic en el botón ⇒ Se visualiza la ventana Seleccionar dispositivo. -Seleccione la atornilladora deseada y haga clic en OK.
Atornilladoras preconfiguradas
Definición: Atornilladoras con un número de serie unívoco
Abrir el conjunto de parámetros memorizado
Además de la posibilidad de leer un conjunto de parámetros de una atornilladora conectada, también se puede cargar un conjunto de parámetros de un archivo memorizado.
- Seleccione en el menú Archivo el comando Abrir o haga clic en el botón. Se visualiza la ventana estándar de Windows Abrir.
- Seleccione el conjunto de parámetros deseado y haga clic en Abrir.
Conexión existente con una atornilladora:
El conjunto de parámetros que se muestra actualmente se sobrescribe con el nuevo conjunto de parámetros en la interfaz de usuario. Luego, el nuevo conjunto de parámetros se puede modificar o transferir a la atornilladora. Sin conexión con una atornilladora:
El nuevo conjunto de parámetros se visualiza, pero no se puede transferir a una atornilladora. Los elementos de control correspondientes para escribir un conjunto de parámetros están desactivados. Sin embargo, el nuevo conjunto de parámetros se puede modificar y luego se puede memorizar de nuevo.
Indicación: Los parámetros que el operador no pueda modificar en una atornilladora, no se pueden modificar ni siquiera en un archivo abierto del disco duro.
Memorizar el conjunto de parámetros en el disco duro
El conjunto de parámetros visualizado actualmente puede memorizarse como un archivo *.xml.
- Seleccione en el menú Archivo el comando Guardar o haga clic en el botón
Se visualiza la ventana estándar de Windows Guardar como. Especifique un nombre de archivo para el conjunto de parámetros que se va a memorizar y haga clic en Guardar.
Leer el conjunto de parámetros de una atornilladora
El conjunto de parámetros de un destornillador conectado se puede leer.
Seleccione en el menú Dispositivo el comando Leer parámetros o haga clic en el botón
=> El conjunto de parámetros actualmente visualizado es sobrescrito en la interfaz de usuario por el conjunto de parámetros de la atornilladora conectada. Las informaciones sobre el estado del proceso se visualizan en la ventana de registro. Todos los parámetros ilegibles se visualizan en la ventana de registro, así como en una ventana de diálogo, una vez que se haya leído el último parámetro.
Si se inicia otro proceso de lectura o escritura durante la lectura, este no se ejecuta. Un mensaje de error correspondiente se visualiza en la ventana de registro.
Si el programa recibe un valor de parámetro inválido, se visualiza un mensaje de error correspondiente en la ventana de registro y se registra el valor estándar del parámetro.
Escribir el conjunto de parámetros en la memoria de una atornilladora
El conjunto de parámetros actualmente visualizado se puede escribir en la memoria de la atornilladora conectada.
- Seleccione en el menú Dispositivo el comando Escribir parámetros o haga clic en el botón => El conjunto de parámetros que se visualiza actualmente sobrescribe el conjunto de parámetros de la atornilladora conectada. Las informaciones sobre el estado del proceso se visualizan en la ventana de registro. Todos los parámetros ilegibles se visualizan en la ventana de registro, así como en una ventana de diálogo, una vez que se haya escrito el último parámetro.
Los parámetros ilegibles se visualizan en la ventana de registro, así como en una ventana de diálogo, una vez que se haya escrito el último parámetro.
Si se inicia otro proceso de lectura o escritura durante la escritura, este no se ejecuta. Un mensaje de error correspondiente se visualiza en la ventana de registro.
Reponer a los ajustes de fábrica
En la memoria de la atornilladora conectada se puede escribir un conjunto de parámetros predefinidos o los ajustes de fábrica.

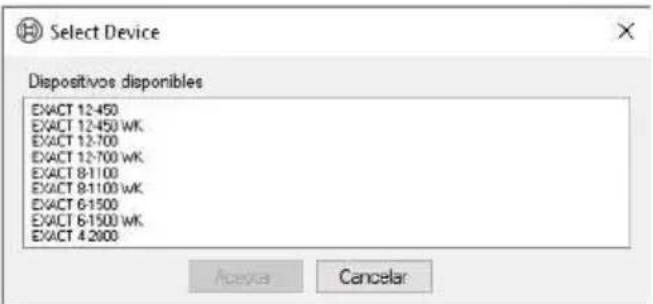

Seleccione en el menú Dispositivo el comando Volver a los parámetros de fábrica o haga clic en el botón. Se visualiza la ventana Seleccionar dispositivo.

- Seleccione la configuración deseada (ajustes de fábrica de la atornilladora correspondiente) y haga clic en OK.
- Para confirmar el mensaje Reponer la configuración, haga clic en Sí.
=> Todos los parámetros que se puedan escribir y que no están en gris se establecen en su valor estándar. Todos los parámetros específicos del modelo se conservan. Los datos de identificación específicos del modelo se establecen según el tipo de dispositivo seleccionado.
A continuación, todos los valores de los parámetros describibles se transfieren a la atornilladora.
Descripción de los parámetros
Indicaciones generales
Si se puede modificar el valor numérico de un parámetro, en el campo de parámetros situado junto a la unidad se indica siempre el valor del máximo posible y del mínimo posible.
Puede introducir el nuevo valor directamente dentro de los límites especificados o aumentar o reducir el valor ya introducido mediante las teclas de flecha.
Las etapas de atornillado activadas se resaltan en color azul. Las modificaciones que aún no se han transferido a la atornilladora se resaltan en color rojo.
Si el sentido de giro se ajusta a la "dirección no preferida", la ficha de registro se resalta en color naranja.

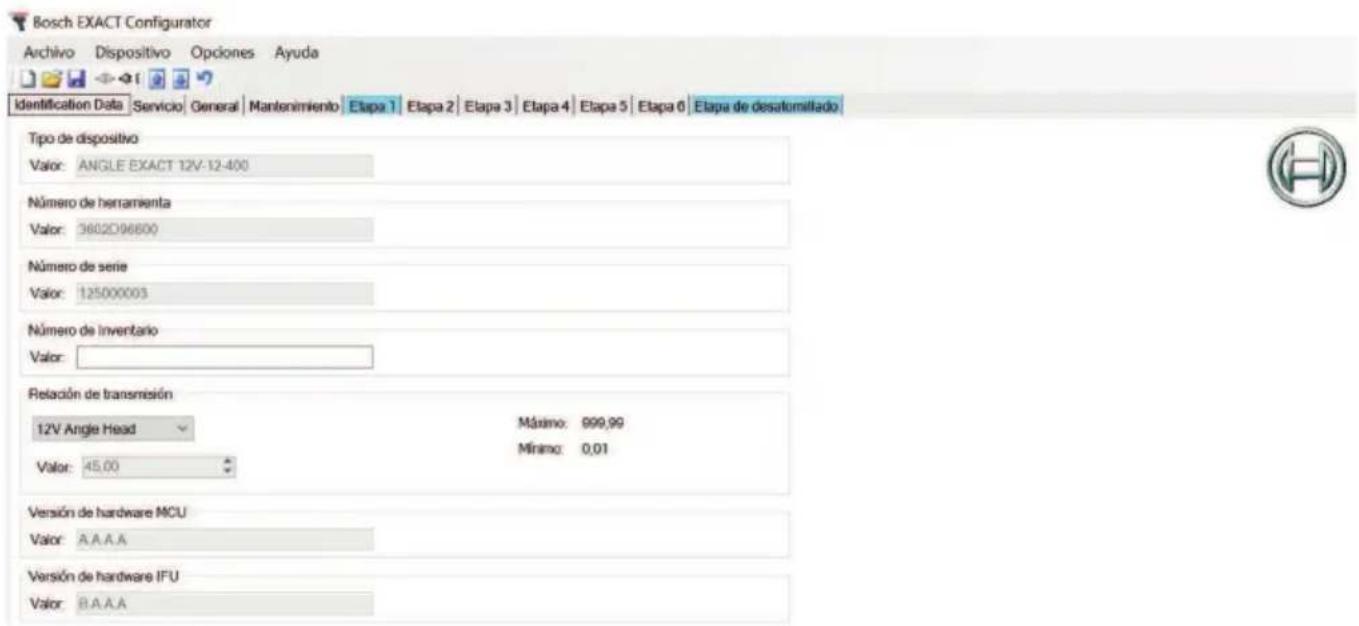

Ficha de registro de datos de identificación

| Parámetro Descripción Valor | ||
| Tipo de dispositivo | Designación comercial de la atornilladora | no se pueda modifier |
| La designación comercial se incluye también en la placía de modelo de la atornilladora. | ||
| Número de herramipta | Número de referencia de la atornilladora | no se pueda modifier |
| El número de referencia se incluya también en la placía de modelo de la atornilladora. | ||
| Número de series | Número de series de la atornilladora | no se pueda modifier |
| El número de series se incluya también en la placía de modelo de la atornilladora. | ||
| Número de Inventario | Número de inventario individual de la atornilla-dora | máximo 25 characteres |
| Relación de transmisión Oportun Estándar | no se pueda modifier | |
| Desmultiplicación total del engranaje de la atornilladora; en el caso de ANGLE EXACT ION siempre inclusive la desmultiplicación del cabe-zal angular | ||
| Oportun Manual | ajustable bajo del上限es speci-ficados | |
| Valor para otroleckionamento de salute (p. ej., cabezal de compensación o engranaje adacio-nal) | ||
| Relación de transmisión Cabezal angular | Desmultiplicación del cabezal angular seleccio-nado | Cabezal angular de 12V Cabezal angular de 180W o ajustable bajo del上限es speci-ficados |
| Version de hardware MCU (sólo para la série EXACT 12V) | Version de hardware de la electrónica de po- tencia | no se pueda modifier |
| Version de hardware IFU (sólo para la série EXACT 12V) | Version de hardware de la electrónica de visua- lización | no se pueda modifier |
| Version de firmware (sólo para la série EXACT 12V) | Version de firmware no se pueda modifier | |
Servicio de tarjeta de registro

| Parámetro Descripción Valor | ||
| lista de errors | Lista de las últimas 20 causas de un atornillado sólo lectura NOK. | |
| Contador de funciona | Contador interno del tiempo de funciona sólo lectura del motor de la atornilladora. | |
| Contador NOK | Contador interno de todos los atornillados sólo lectura NOK. | |
| Contador de ciclos de apriete | Contador interno de todos los arranques de la atornilladora. sólo lectura | |
| Comentario de Servicio | Historial del service de la atornilladora máximo 20 characteres El historieral de service se sobrescribe en cada entrada. | |
| Últimos anexos realizados | Historial de los últimos modulos adiciones / anexos sólo lectura | |
Ficha de registro - Generalidades

| Parámetro Descripción Valor | ||
| Protección contra doble apriete | La protección contra doble apriete es el bloqueo de reconexión por un tiempo definidodespués de que se haya soltado el interruptorde conexión/defconexión. Sirve para evaporat losgolpes dobles (reajustes) de los tornillos. | ajustable dentro de los limites espaci-ficados |
| Intensidad del zumbador(sólo para la série EXACT 12V) | El volumen del zumbador se pueda ajustar. 100% | ajustable entre el 0% y el 100% enpasos de 10% |
| Intensidad de luz LED indicadorOK/NOK(sólo para la série EXACT 12V) | La intensidad de la luz LED del indicator OK/NOK se pueda ajustar. | 100%ajustable entre el 0% y el 100% enpasos de 10% |
| Intensidad de luz LED indicador debatería(sólo para la série EXACT 12V) | La intensidad de la luz LED del indicator de ba-tería se pueda ajustar. | 100%ajustable entre el 0% y el 100% enpasos de 10% |
| Intensidad de luz del Área de trabajo(sólo para la série EXACT 12V) | La intensidad de la luz LED del área de trabajo se pueda ajustar. | 100%ajustable entre el 0% y el 100% enpasos de 10% |
| Illuminación LED | El LED de iluminación, la llama luz de trabajo, sirve para iluminar mejor el lugar de atornilladoy así fácilar la búsqueda de la cabeza del torni-llo.El parámetro se pueda ajustar de acuerdo conlos requisitos de trabajo. | Conexión cuando sealla conieca el inter-ruptratorEl LED seonga pulsando ligeramente el interruptor de conexión/defconexión.Desconexión |
| Desconexión | ||
| Conexión y luz de remanenciaEl LED permanece encendido durante1 minuto después de la defconexión. | ||
| Atenuación de luz de área de trabajo(sólo para la série EXACT 12V) | La luz de trabajo se desvanece lentamente. con. | lento desvanecimiento de la luz de trabajo |
| descon.<rápido desvanecimiento de la luz de trabajo | ||
| Liberación de batería | El sistema "Bosch Flexible Power System" per-mite el uso dedietres paquetedesbaterías.Además del paquete debaterías Premium, elpaquete debaterías Compact,maspequeñoyligero, también sepuede liberar. | Paquete debaterías compacto permiti-doPaquete debaterías compacto no permiti-do |
| Indicación: La Modifications de este parámetropuede influr en el par mámoidela atornillado-ra. | ||
| Bloqueo de giro IZQ | Este parámetro restringe el sentido de giro dela atornilladora. | Derecha e izquierda permitidoAjuste estándar |
| Indicación: Este ajuste es dependiente delsentido de giro preferido (váse elsiguito pa-rámetro). | Sólo programade atornillado permiti-doLa atornilladorasolesepuedusarpara apretar tornillos | |
| Sólo programade soltado permitiDoLa atornilladorasolesepuedusarpara soltar tornillos | ||
| Sentido de giro preferido | El parámetro define el sentido de giro estándarde la atornilladora. El sentido de giro estándaresiempre el sentido de giro del destornilladoren la fase final deapriete ysolenothisentido de giro pueda tener lugar una evaluación cor-recta OK de la unión atornillada. | En sentido horariocon rosca aleardecha |
| Contra el sentido horariocon rosca alearizuela | ||
| Power Boost: bajo delveloci-dad(sólo para la série EXACT 12V) | Función para augmentar las revoluciones al va-cio del aparato en aprox. un 35%.En ello, seprescinde de la constancia de las revolucionesa工程技术 de la curva de descarga del acumulador.Las elevadas revolucionesuenieleportamiento de la descoc-nexión.Se suepeducir un sobreenganche(carraca) del acoplamente.La capacité de lamáquinadebecomprobarse con elajuste cor-respondiente. | InactivoLa funciona no seutilizaActivoLa funcionausevaluacConfiguración definida por el usuario sepuedeactivarindividualmente encada etapa |
| Interruptor IZQ/DER | El parámetro cambia la lógica del interruptordel sentido de giro. | Interruptorderecho presionado esprogramade atornilladoAjuste estándar |
| Interruptorderecho presionado esprogramade soltadop.ej., cuando seutiliza un accesiona-mente de salute adicondual que inviterel sentido de giro | ||
| Pausa en cambio de direccion | El parámetro determina la pausa en el cambiodireccióndontredel proceso. | ajustable Dentro del los limites espécificados |
Ficha de registro de mantenimiento (sólo para la serie EXACT 12V)
| Parámetro Descripción Valor | ||
| Mantenimiento Contador Visualización | Activa el contador de mantenimiento Descon. | |
| Visualizadora de contador de mantenimiento desconectado | ||
| LED rojo parpadea en el indicator de batería | ||
| Visualizadora de contador de mantenimiento conectado | ||
| Luz de área de trabajo parpadea | ||
| Visualizadora de contador deostenimiento conctado | ||
| Valor del contador de mantenimiento | El Valor del contador de mantenimiento indi-ca el estado actual del contador. | sólo lecture; se pueda reponer al va- lor de reinicio ajustado del contador de mantenimiento por medio del bo-tón de reposión |
| Valor de reinicio del contador de mantenimiento | El valor de reinicio se puedaJKLM. El valor de reinicio del contador deulkernen lo deulkerno se puedaJKLM. | |
| Botón de reposión | El botón de reposión transfiere el valor al contador deulkerno. Este valor se transmite a la atornilla-dora durante la descripción de los pará-metros. | |
| Advertencia del contador deulkerneno | El nivel de advertencia asegura la información oportuna de que la atornilladora debe ser so-metida aulkerneno(dentro del valor esta-blecido. | El nivel de advertencia se puedaJKLM. |
| Contador deulkernenoBloqueo de herramenta | Bloquea la atornilladora al alcancar el valorJKLM. | Descon. Contador deulkernenoBloqueo de herramenta desconectado |
| Con. Contador deulkernenoBloqueo de herramenta conctado | ||
Fichas de registro de etapa 1 hasta etapa 6 y ajuste de soltado
La secuencia del programa de atornillado puede definirse libremente en un máximo de seis etapas y los ajustes de soltado.
Ejemplo:
- Etapa 1 (etapa de enhebrado): La etapa de enhebrado es la primera fase del proceso de atornillado. En este caso es importante que la punta del destornillador y la cabeza del tornillo, además de los hilos de la rosca, engranen. Para ello, se debe ajustar un número de revoluciones bajo. Además, un sentido de giro opuesto al sentido de giro de inserción puede facilitar la búsqueda de la rosca.
- Etapa 2 (enroscado rápido): Una vez enroscado el primer hilo, se puede ajustar un número de revoluciones más alto para enroscar los otros hilos que para la etapa de enhebrado. Esto ahorra tiempo de proceso.
- Etapa 3 (apriete final): Por razones de precisión y para minimizar el fenómeno de asentamiento, se debe ajustar un número de revoluciones lo más bajo posible durante el apriete final.
- Etapa 4 (etapa de soltado): La etapa de soltado permite, p. ej., después del apriete definido del componente, volver a soltar ligeramente la unión atornillada para realizar los ajustes del componente. Así también se puede evitar automáticamente el agarrotamiento de los hilos de los agujeros ciegos.
Ficha de registro - Ajuste de soltado
El ajuste de soltado determina la función durante el soltado (sentido de giro no preferido).

| Parámetro Descripción Valor | ||
| Activación | El parámetro activa la correspondiente etapa. La ficha de registrar de la etapaactivada se re-salta en color azul. | Inactiva Etapa desconectada |
| Activa Etapa activada | ||
| Velocidad de salute | El parámetro ajusta el número de revoluciones deseado en la salute. Este ajuste esdependiente de la desmultiplicación del engranaje de la ficha de registrar Infor-mación de identificación. Un ajuste es sólo possible entre el 10% y el 100% del número de revoluciones máximo del EXACT ION y entre el 20% y el 100% del número de revoluciones máximo del EXACT 12V (ver placademodelo). Un ajuste del número de revoluciones está sujeto a tolerancias y deben ser revisado del nuevo fuera del programa. Indicación: La reducción del número de revol-ciones (en especial bajo 50%) pueda tener co- mo resultado una reducción del par máximo. | ajustable dentro de los limites espaci-ficados |
| Las pruebas de capacité de laística suelen realizarse a 600 rpm según la norma VDI 2647. Las改动aciones de las revoluciones y/o del par de giroSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseoSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEO leo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEOleo SEO+. | ||
| Power Boost: aumento de veloc- dad | Función para augmentar las revoluciones al va- cío del aparato en aprox. un 35%.En然是, se prescinde de la constancia de las revoluciones a工程技术 de la curva de descarga del acumul- dor. Las elevadas revoluciones peuvent influer en la precisión y en el comportimiento de la descoco- nexión. Se pueda producir un sobreenganche (carraca) del acoplamente. La capacité de la máquina debe comprobarse con el ajuste cor- respondiente. | Inactivo La funciona no se utilizes Activo La funciona se utilizes |
| Sentido de giro | El parámetro ajusta el sentido de giro deseado. Este ajuste es dependiente del sentido de giro preferido de la fucha de registrar Generalida- des. | Sentido de giro preferido Sentido de giro no preferido |
| Unidad de duración de fase | La commutación a lasuma etapa peut ser controlada por el ángulo de giro o el tiempo así como por la seals del acoplamente. Según el ajuste, se activa el suiviente paráme- tro. | Ángulo La commutación se controla por el án- gulo de giro Parámetro Ángulo de giro a la calidad se activa Tiempo La commutación es controlada por el tiempo Parámetro Tiempo de giro se activa Señal de acoplamente La commutación tiene lugar despues de una seals de desconexión del acopl- amente correspondiente |
| Tiempo de giro | El parámetro define el tiempo tras elrial tene lugar la commutación a lasuma etapa. Indicación: En el caso de que el par ajustado en el acoplamente ya se haya alcanzado en la etapa de在他brado, el destornillador se des- conecta ySEA的那一 unión roscada incorrecta. | ajustable Dentro de los limites especi- ficados |
| Ángulo de giro a la受害者 | El parámetro define el ángulo tras elrial tene lugar la commutación a lasuma etapa. Este ajuste es dependiente de la desmultiplicación del engranaje de la ficha de registrar Informa- ción de identificación. Un ajuste del ángulo de giro está sujo tole- rancias y debe ser revisado de nuevo fuera del programa. Indicación: En el caso de que el par ajustado en el acoplamente ya se haya alcanzado en la etapa de在他brado, el destornillador se des- conecta yseauna unión roscada incorrecta. | ajustable Dentro de los limites especi- ficados |
Mensajes
A continuación se indican todos los campos de mensajes que pueden aparecer cuando se trabaja con el programa Bosch EXACT Configurator.
Ejemplo:

- Confirme los mensajes, las consultas o las advertencias según su contenido con Sí o No.
| TÍntulo Texto de mensaje Significado | ||
| Pragunta | ¿Todavía está connectado a un atornillador,ónica,desa salirrealmente? | La finalización del programa a pesar de que to-davía existe una conexión con la atornilladora se debe confirmar. |
| Modificaciones no escritas | ¿No se han guardado todos los cam-bios en el dispositivo,guardar ahora? | Al retiringla conexiónde la atornilladora,aún existen改动aciones de parámetros no escri-tas. |
| Reponer la configuración | ¿Desea resetearlconfiguración ac- tual? | La reposicióna un registrarde datos estándar se debe confirmar. |
| Parámetros no leidos | Lossigüentes parámetros no han po-dido serleídos: | Elprogramapoperativo Bosch EXACT Configu-rator yel firmware de la atornilladora no son compatibles. |
| La atornilladora estádefectuosa. | ||
| Parámetros no escritos | Lossigüentes parámetros no han po-dido serguardados: | Elprogramapoperativo Bosch EXACT Configu-rator yel firmware de la atornilladora no son compatibles. |
| La atornilladora estádefectuosa. | ||
| Suma de comprobación no vázida | Se ha recibo un mensaje con una su-ma de comprobación no vázida. | Error de comunicación |
| La atornilladora estádefectuosa. | ||
| Contador de repetitiones | El número de intentos del service se ha alcanzado,el dispositivo se desc-o-nectará. | Error de comunicación |
| La atornilladora estádefectuosa. | ||
| Mensaje desconocido recibido | Se ha recibo un mensaje desconoci-do. | Elprogramapoperativo Bosch EXACT Configu-rator yel firmware de la atornilladora no son compatibles. |
| La atornilladora estádefectuosa. | ||
| Desmultiplicación del engranaje modificada manualmente | La relaciòn de transmisión y,por lo tanto,la velocidad de salute han cam-biado. | |
| Los parámetros de revoluciones del motor no son los más adecuados | Eldispositivo no seutiliza con el fac-tor más eficiente. Seactivará la pro-tección contra sobretemporatura de manera prematura. En caso de pro-blemmas recomendamos utilizinga una velocidad superior al 50%, o dismi-nuir el par. | |
| Selección del nivenl del acceso | Selección primer un nivenl del acceso. | |
| Intentos de registrar restantes | Intentos restantes | |
| Contraseña | La confirmación de clave no coincide. | |
| Lacontraseñaanterior no coincide. | ||
| Especficación de la contraseña | Lacontraseñadebecontener al me-nosuna letrainminúscula. | |
| Lacontraseñadebecontener al me-nosun valor numérico. | ||
| TÍntulo Texto de mensaje Significado | ||
| La contraseña debe contener al me-nos un parácer de caso especial. | ||
| La contraseña debe contener al me-los una letra mayúscula. | ||
| Tu contraseña fue Cambiada exitosa-mente. | ||
| La contraseña debe tener más de 10 characteres. | ||
| La contraseña no debe estar vacía. | ||
| La longitud de la contraseña debe ser de al menos 10, con una combinación de characteres alfanumericos, letras mayúsculas y characteres especials. | ||
| PowerBoost activo | La constancia de velocidad sobre la curva de cambio de la bateria ya no está disponible. | |
| La seals de desconexión y de OK NO tiene lugar a工程技术 del acoplamento | La seals de desconexión y OK no se originará a partir de una seals de embrague. | |
| Conexión con la atornilladora toda-va existente | ¿Todavía está-connectado a un atornillador,dea salirrealmente? | |
| Configuración sin programa de atornillado | El modo bloqueo estáactualmente configurado a 'Activo', pero en todos los pasos estáconfigurados como inactivo. | |
| La version CFG es superior a la ver-sión de firmware | Versión de la herramienta del configu-rador mayor que la version de la he-ramIENTA. Comuníquese con el servi-cio paraactualizar el firmware de la version de la herramienta. Hagablick en ACEPTAR paracontinuar con la versionanteriorde la herramienta. | |
| La version de firmware es superior a la version CFG | Actualice el configurador a la nuevo version. Póngase en contacto con el service t'écnico paraactualizar el software del configurador. Hagablick en ACEPTAR paracontinuar con la versionanteriorde la herramienta. | |
| Actualización de MCU fallida | Error deactualización de MCU, siga estas instrucciones: | |
| 1. Desconnecte el USB de la PC | ||
| 2. Retire y vuelva a connectar la bate-ria | ||
| 3. Cierrel Configurador | ||
| 4. Inicia laactualización de MCUNuevamente | ||
| Software de MCU dañado | ¿El software MCU está dañado! Actualizel firmware. | |
| Selección de BinFile | Selección el archivo bin. | |
| Selección de ProperBinFile | Selección el archivo bin adecuado. | |
| AdvertenciaNo(NO Retrar el cable USB)msteadas escribeños parámetros | jParámetros de escritura en bajo, no quitar USB! | |
| Error de lectura | jParámetros no se leyeron correctamente! | |
| Error de escritura | jLos parámetros no se scribieren cor-rectamente! | |
| Parámetro leido con exito | jParámetro leido correctamente! | |
| Parámetro escrito con exito | jParámetros escritos con exito! | |
