MM 002 - Recepteur THORENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur phono
Marque	Thorens
Modèle	MM 002
Catégorie	Récepteur (préamplificateur phono)
Dimensions (L x H x P)	100 x 45 x 93 mm
Poids (sans adaptateur)	292 g
Alimentation	24 V CC / 630 mA via adaptateur secteur
Consommation électrique	3,3 W
Gain à 1 kHz	40 dB
Impédance d'entrée	47 kOhms + 220 pF
Réponse en fréquence	10 Hz - 50 kHz (-3 dB)
Distorsion (THD+N)	< 0,015 %
Rapport signal/bruit	> 86 dB
Diaphonie	≥ 40 dB
Sensibilité d'entrée	3,14 mVrms pour sortie -10 dBV
Tension de sortie max.	498 mVrms (entrée 5 mVrms à 1 kHz)
Impédance de sortie	47 Ohms
Connectique d'entrée	1 paire RCA (Gauche/Droite)
Connectique de sortie	1 paire RCA (Gauche/Droite)
Borne de mise à la terre	Oui
Interrupteur Marche/Arrêt	Oui, sur panneau arrière
Adaptateur secteur fourni	Oui, avec fiches interchangeables
Compatibilité cellule	Aimant mobile (MM)
Sécurité	Ne pas ouvrir le châssis ; ne pas exposer à la pluie ou à l'humidité
Entretien et nettoyage	Chiffon doux et sec ; pas de produits chimiques
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV Thorens
Informations générales	Conforme CE, RoHS ; élimination selon réglementation DEEE

FOIRE AUX QUESTIONS - MM 002 THORENS

Comment connecter ma platine au MM 002 ?

Branchez les câbles de la cellule de votre platine aux prises d'entrée RCA à l'arrière du MM 002 : le câble droit (rouge) dans l'entrée Right et le gauche (blanc) dans Left. Si votre bras de lecture possède un fil de terre séparé, raccordez-le à la borne GND. Assurez-vous que l'amplificateur est hors tension ou en sourdine et que l'alimentation du MM 002 n'est pas encore connectée.

Puis-je brancher le MM 002 sur l'entrée phono de mon amplificateur ?

Non, ne connectez pas la sortie du MM 002 à une entrée phono. Le MM 002 délivre un signal de niveau ligne, il doit être branché sur une entrée auxiliaire (Aux, Tape in, CD, etc.) de votre amplificateur. L'entrée phono est conçue uniquement pour une cellule de platine.

Comment mettre à la terre le bras de lecture ?

Raccordez le fil de mise à la terre séparé de votre bras de lecture à la borne de terre (GND) située sur le panneau arrière du MM 002, à côté des prises d'entrée. Cela permet de réduire les ronflettes et parasites.

Quelle est la consommation électrique du MM 002 ?

La consommation électrique est très faible, de 3,3 W (15 mA). Vous pouvez laisser l'appareil allumé en permanence. Si vous ne l'utilisez pas pendant une longue période, débranchez l'adaptateur secteur.

Le MM 002 peut-il rester allumé en permanence ?

Oui, grâce à sa consommation très faible (3,3 W), le MM 002 peut être laissé sous tension. Si vous prévoyez de ne pas l'utiliser longtemps, il est conseillé de débrancher l'adaptateur secteur de la prise.

Quels câbles utiliser pour la connexion ?

Utilisez des câbles d'interconnexion RCA de bonne qualité pour relier la sortie du MM 002 à l'amplificateur. Pour la platine, utilisez les câbles fournis avec celle-ci. Veillez à respecter les canaux gauche et droit.

Que faire si je n'ai pas de prise de terre ?

Si votre bras de lecture ne possède pas de fil de terre séparé, la borne GND reste inutilisée. Assurez-vous que la platine est correctement mise à la terre via son câble de masse. En cas de ronflette, vérifiez les connexions.

Comment nettoyer le MM 002 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs. Évitez que des liquides ne pénètrent à l'intérieur.

Où trouver des pièces de rechange ?

Les pièces de rechange doivent être obtenues auprès de votre revendeur ou distributeur Thorens. N'ouvrez pas l'appareil : aucune pièce interne n'est réparable par l'utilisateur. Contactez le support Thorens via www.thorens.com/support.

Quelles cellules sont compatibles avec le MM 002 ?

Le MM 002 est conçu pour les cellules à aimant mobile (MM). L'impédance d'entrée est de 47 kOhms avec une capacité de 220 pF, ce qui convient à la plupart des cellules MM standard. Consultez les spécifications de votre cellule pour confirmer la compatibilité.

MODE D'EMPLOI MM 002 THORENS

SPÉCIFICATIONS TECHNIQUES 14

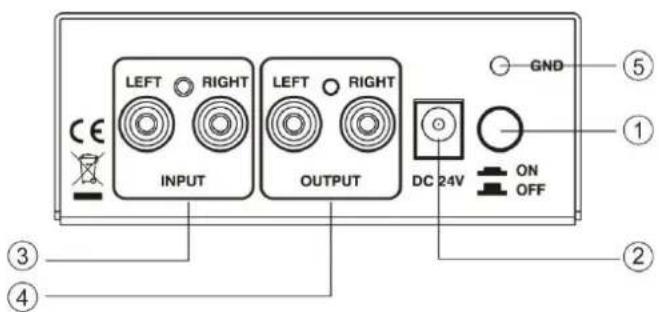

Rear Panel

Félicitations et merci d'avoir acheté le préamplificateur phono MM 002. Veuillez lire ce manuel avec attention avant de mettre en marche votre appareil afin de garantir la meilleure performance.

Votre revendeur ou distributeur local Thorens sera ravi de vous assister si vous avez des questions ou besoin d'information complémentaire sur ce produit :

www.thorens.com/support

1) Interrupteur Marche/Arrêt
2) Prise d'alimentation
3) Prises d'entrée (de la platine)
4) Prises de sortie (vers l'amplificateur)
5) Borne de connexion pour le fil de mise à la terre du bras de lecture

Installation et fonctionnement

1. Raccordez votre platine au MM 002

Branchez les fils de la cellule de votre platine aux prises d'entrée à l'arrière du MM 002 ; le câble du canal Droit (rouge) dans l'entrée Droite (Right) et celui du canal Gauche (blanc) dans l'entrée Gauche (Left). Si votre bras de lecture possède un fil de mise à la terre séparé, veuillez le raccorder à la borne de mise à la terre sur le panneau arrière du MM 002.

Votre amplificateur doit être hors tension ou en sour-dine et l'alimentation du MM 002 ne doit pas encore être connectée.

2. Raccordez le MM 002 à votre amplificateur

Branchez des câbles d'interconnexion RCA de bonne qualité à partir du MM 002 vers une entrée niveau ligne auxiliaire sur votre amplificateur (Aux, Tape in, CD, etc).

Veuillez vous assurer que la sortie du canal droit est connectée à l'entrée du canal droit sur votre amplificateur, et que la sortie du canal gauche est connectée à l'entrée du canal gauche sur votre amplificateur.

Si votre amplificateur est déjà équipé d'un étage phono et que vous actualisez votre système avec le MM 002, ne connectez pas la sortie du MM 002 à l'entrée phono : celle-ci est conçue pour être connectée seulement à la sortie d'une cellule de platine vinyle, et non à une sortie niveau ligne telle que celle du MM 002.

Installation et fonctionnement

3. Raccordez l'adaptateur secteur

Assurez-vous que l'interrupteur Marche/Arrêt est sur la position OFF (vers l'extérieur) et que l'adaptateur secteur n'est pas connecté à une prise secteur.

Raccordez le câble d'alimentation Thorens à la prise d'alimentation sur le panneau arrière.

Après avoir choisi et installé la fiche secteur enfichable correcte pour votre pays, branchez l'adaptateur secteur à une prise secteur sous tension, puis appuyez sur l'interrupteur Marche/Arrêt du panneau arrière pour le mettre en position ON (vers l'intérieur).

Utilisez toujours l'adaptateur secteur fourni ou une pièce de rechange Thorens originale !

Si vous préférez, le MM 002 peut être laissé sous tension, grâce à sa consommation électrique très faible. Si vous envisagez de ne pas l'utiliser pendant un temps prolongé, nous vous suggérons de débrancher l'adaptateur secteur de la prise secteur.

Le MM 002 est maintenant prêt à l'utilisation. Vous pouvez à présent mettre sous tension ou désactiver la sour-dine de votre amplificateur et apprécier votre musique favorite !

Spécifications techniques

Mode	Aimant mobile (MM)
Gain à 1 kHz	40 dB
Compatibilité cellule (Impédance d'entrée)	47 kOhms + 220 pF fixes
Réponse en fréquence	10 Hz - 50 kHz (-3 dB)
RIAA Redressement distorsion	±0.3 dB max.
Taux de distorsion et bruit (THD+N)	<0,015%
Rapport signal/bruit	>86 dB
Diaphonie	≥40 dB
Sensibilité d'entrée	3,14 mVrms pour sortie -10 dBV (316 mVrms)
Tension de sortie maxi.	498 mVrms à entrée 5 mVrms (1 kHz)
Impédance de sortie	47 Ohms
Connectique d'entrée	1 paire de prises RCA (gauche/droite)
Connectique de sortie	1 paire de prises RCA (gauche/droite)
Alimentation électrique	24 V CC / 630 mA
Consommation de puissance	3,3 W / 15 mA
Poids	292 g (sans le bloc alimentation)
Dimensions (L x H x P)	100 x 45 x 93 mm

Les spécifications techniques sont sujettes à modification sans préavis.

Safety instructions Sicherheitshinweise Consignes de sécurité

MM 002

CAUTION

Le Le châssis de l'appareil ne doit pas être ouvert, afi n d'éviter tout choc électrique. Auaucune pièce nécessitant un entretien de la part de l'utilisateur ne se trouve à l'intérieur de l'appareil.

AVERTISSEMENT

POUR EVITER TOUT DANGER D'INCENDIE ET DE CHOC ELECTRIQUE, L'APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L'HUMIDITE.

Ce produit électronique est conforme aux directives européennes pour l'obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.

Conforme 2002/95/EC (RoHS).

IMPORTANT : ELIMINATION D'APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE

Ce symbole, fi gurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d'élimination ou de recyclage d'appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l'occasion de leur élimination, contribuent à la protection de l'environnement et assurent qu'ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchêteries ou au distributeur qui vous a vendu l'appareil.

THORENS®

Copyright © 2013

Thorens Export Company AG
