Type de produit	Pédale de distorsion à lampe pour guitare
Marque	Blackstar
Modèle	HT-DistX
Dimensions (L x l x H)	160 x 119 x 80 mm
Poids	1,2 kg
Alimentation	16 V AC / 0,8 A (adaptateur fourni)
Lampe	ECC83 / 12AX7
Contrôles	Gain, Bass, Middle, Treble, ISF (Infinite Shape Feature), Level
Entrée	Jack 6,35 mm (Input), Impédance 1 MΩ
Sorties	Jack 6,35 mm (Output), Emulated Output (simulation de baffle)
Impédance de sortie	< 1 kΩ
Commutation	Pied On/Off avec LED témoin
Fenêtre d'observation	Grille permettant de voir la lampe
Sécurité	Ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur fourni, éviter l'humidité
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Pièces détachées et réparabilité	Réparations par personnel qualifié uniquement
Garantie	Consulter le revendeur habituel

FOIRE AUX QUESTIONS - HTDistX BLACKSTAR

Comment remplacer le tube de la HT-DistX ?

Le remplacement du tube ECC83 / 12AX7 doit être effectué par un technicien qualifié. Ne pas ouvrir le boîtier vous-même.

Puis-je utiliser une alimentation différente de celle fournie ?

Non, utilisez exclusivement l'adaptateur 16 V AC / 0,8 A fourni par Blackstar pour éviter tout dommage.

Qu'est-ce que le bouton ISF et comment l'utiliser ?

L'ISF (Infinite Shape Feature) modifie la courbe de réponse des graves, médiums et aigus. Réglé à gauche, il donne un son américain (médiums agressifs) ; à droite, un son anglais (moins agressif). Commencez au milieu et ajustez selon vos préférences.

Quelle est la différence entre la sortie Output et Emulated Output ?

La sortie Output est conçue pour être branchée sur un ampli guitare ou d'autres pédales. La sortie Emulated Output simule un baffle d'ampli et peut être connectée directement à une table de mixage ou un enregistreur.

Comment régler le niveau de sortie et le gain ?

Utilisez le bouton Level pour le volume global et Gain pour la distorsion. En général, à faible gain, augmentez le Level ; à gain élevé, diminuez le Level pour éviter la saturation.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché et que la prise secteur fonctionne. Si le problème persiste, contactez votre revendeur.

La pédale produit un bruit de fond excessif, que faire ?

Assurez-vous d'utiliser un câble blindé de qualité et que l'alimentation est stable. Éloignez la pédale des sources d'interférences électromagnétiques.

Puis-je placer la HT-DistX dans une boucle d'effets ?

Oui, mais pour un meilleur rendu, il est recommandé de la placer en première position dans votre chaîne d'effets, avant tout autre pédale.

Quel type de jack utiliser ?

Utilisez des câbles jack 6,35 mm (1/4 pouce) mono. L'impédance d'entrée est de 1 MΩ, adaptée à la plupart des guitares.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com en format PDF.

MODE D'EMPLOI HTDistX BLACKSTAR

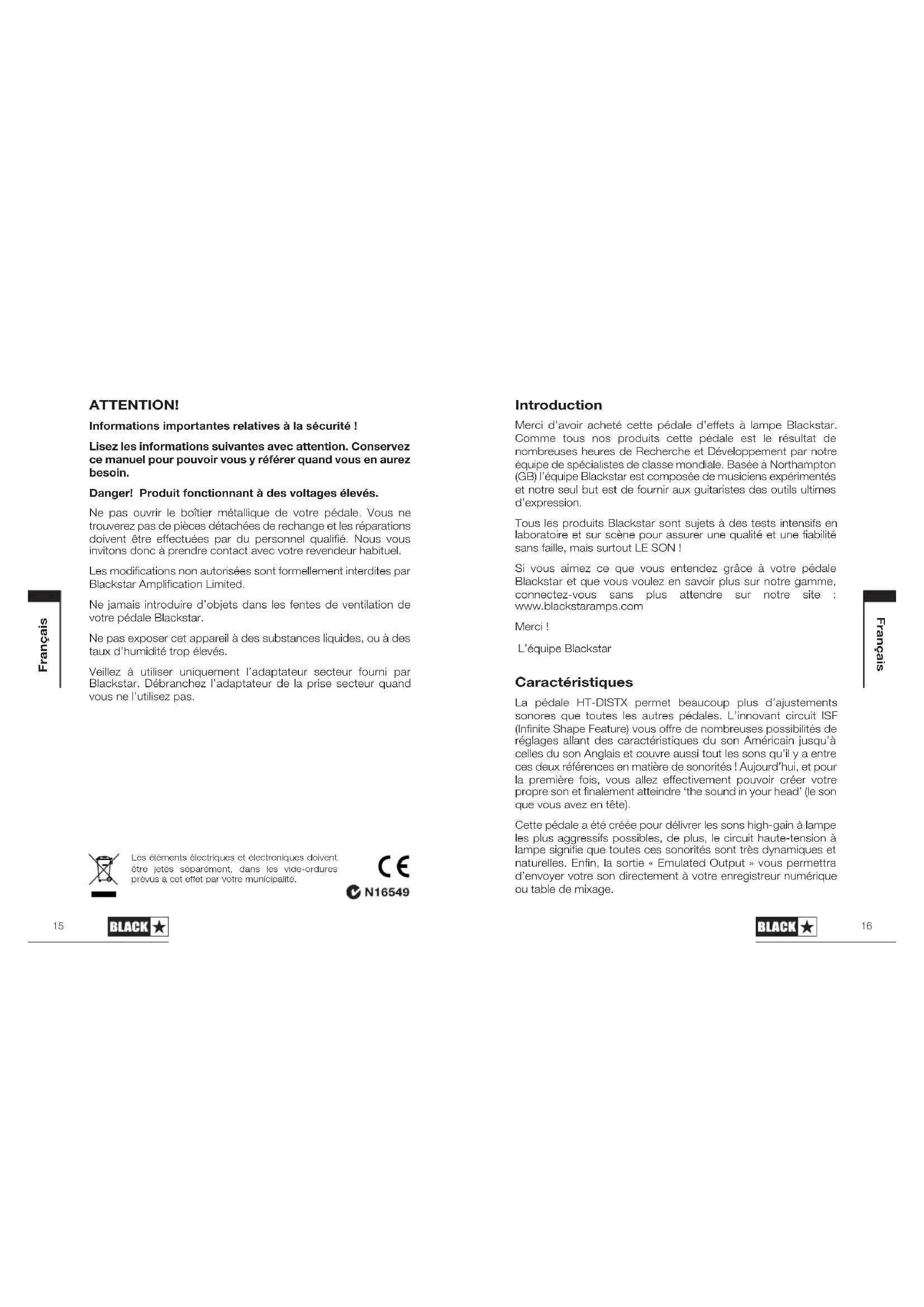

Informations importantes relatives à la sécurité !

Lisez les informations suivantes avec attention. Conservez ce manuel pour pouvoir vous y référer quand vous en aurez besoin.

Danger! Produit fonctionnant à des voltages élevés.

Ne pas ouvrir le boîtier métallique de votre pédale. Vous ne trouverez pas de pièces détachées de rechange et les réparations doivent être effectuées par du personnel qualifié. Nous vous invitons donc à prendre contact avec votre revendeur habituel.

Les modifications non autorisées sont formellement interdites par Blackstar Amplification Limited.

Ne jamais introduire d'objets dans les fentes de ventilation de votre pédale Blackstar.

Ne pas exposer cet appareil à des substances liquides, ou à des taux d'humidité trop élevés.

Veillez à utiliser uniquement l'adaptateur secteur fourni par Blackstar. Débranchez l'adaptateur de la prise secteur quand vous ne l'utilisez pas.

Les éléments électriques et électroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par votre municipalité.

N16549

Introduction

Merci d'avoir acheté cette pédale d'effets à lampe Blackstar. Comme tous nos produits cette pédale est le résultat de nombreuses heures de Recherche et Développement par notre équipe de spécialistes de classe mondiale. Basée à Northampton (GB) l'équipe Blackstar est composée de musiciens expérimentés et notre seul but est de fournir aux guitaristes des outils ultimes d'expression.

Tous les produits Blackstar sont sujets à des tests intensifs en laboratoire et sur scène pour assurer une qualité et une fiabilité sans faille, mais surtout LE SON !

Si vous aimez ce que vous entendez grâce à votre pédale Blackstar et que vous voulez en savoir plus sur notre gamme, connectez-vous sans plus attendre sur notre site : www.blackstaramps.com

Merci!

L'équipe Blackstar

Caractéristiques

La pédale HT-DISTX permet beaucoup plus d'ajustements sonores que toutes les autres pédales. L'innovant circuit ISF (Infinite Shape Feature) vous offre de nombreuses possibilités de réglages allant des caractéristiques du son Américain jusqu'à celles du son Anglais et couvre aussi tout les sons qu'il y a entre ces deux références en matière de sonorités ! Aujourd'hui, et pour la première fois, vous allez effectivement pouvoir créer votre propre son et finalement atteindre 'the sound in your head' (le son que vous avez en tête).

Cette pédale a été créée pour délivrer les sons high-gain à lampe les plus aggressifs possibles, de plus, le circuit haute-tension à lampe signifie que toutes ces sonorités sont très dynamiques et naturelles. Enfin, la sortie « Emulated Output » vous permettra d'envoyer votre son directement à votre enregistreur numérique ou table de mixage.

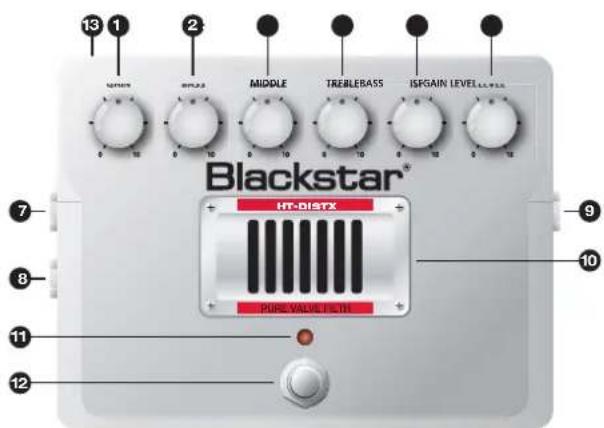

Fonctionnalités

1. Gain

Le bouton Gain ajuste le niveau d'overdrive ou de distorsion que va délivrer la pédale. Réglé au minimum, et en tournant le bouton dans le sens des aiguilles d'une montre le son se gonflera d'overdrive en passant par les sons crunch, puis, une fois réglé au maximum, on atteindra une distorsion maximale du signal.

2. Bass

Le bouton Bass permet d'ajuster le niveau des basses fréquences de votre son. Cette pédale d'effet dispose d'un circuit de modulation du son vous permettant d'aller du son fin et tranchant (réglage au minimum) jusqu'au son chaud et lourd (réglage au maximum).

3. Middle

Le bouton Middle permet d'ajuster les moyennes fréquences de votre son. Ces fréquences sont très importantes car elles confèrent du « corps » au son. Si ce bouton est réglé au minimum, le son sera agressif et idéal pour jouer une rythmique. Lorsque que l'on augmente ce réglage, le son prend du corps et s'impose pour dans le cadre d'une lead guitar aux sonorités nécessitant plus de sustain et de présence.

4. Treble

Le bouton TONE permet d'ajuster exactement le niveau des fréquences aiguës du signal. Au minimum (vers la gauche) le son sera chaud et d'un caractère plus sombre. Quand le bouton est tourné dans le sens des aiguilles d'une montre le son s'éclaircit. Une fois au maximum, le son sera agressif et tranchant.

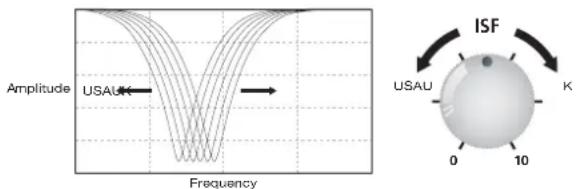

Le bouton ISF fonctionne en parallèle avec les boutons Bass, Middle et Treble. Il vous permettra de conférer à votre son la sonorité exacte que vous souhaitez. Réglé tout à gauche, vous obtiendrez un son américain avec des Bass et Treble plus faibles et des Middle plus agressifs. Une fois le bouton tout à droite, on se retrouve du côté des sons anglais moins agressifs. Voir

illustration ci-dessous.

Nous recommandons de commencer avec l'ISF réglé au milieu, et de régler les Bass, Middle et Treble à votre guise. Ensuite régler l'ISF comme vous le souhaitez afin d'obtenir le grain de son que vous recherchez.

6. Level

Le bouton Level permet de régler le volume/niveau de sortie global de la HT-DISTX. Ce bouton doit être utilisé en parallèle avec le bouton Gain afin d'atteindre le niveau de sortie souhaité. Généralement, pour atteindre le bon équilibre, à des niveaux de gain faibles le volume doit être augmenté et à des niveaux élevés de gain, le volume devra être diminué.

7 Output

Cette sortie permet de relier votre pédale Blackstar à votre ampli ou à d'autres pédales et effets. Pour obtenir un meilleur rendu sonore, nous recommandons de placer la pédale overdrive en première position dans votre chaîne d'effets.

Cette sortie simule les caractéristiques d'un baffle d'ampli guitare et fournit un overdrive à lampe naturel et permet d'être connecté directement à un enregistreur ou à une table de mixage.

9. Input

Reliez le jack sortant de votre guitare à cette entrée.

10. Valve Viewing Window (Fenêtre d'observation de la lampe)

A travers cette grille vous pouvez apercevoir la lampe ECC83/12AX7 située au cœur de votre pédale.

ATTENTION: Ne retirez pas les vis de fixation ou la grille !

Quand la LED rouge est allumée la pédale est en marche. Quand la LED est éteinte la pédale l'est aussi.

Appuyez sur ce switch pour activer/désactiver l'effet.

13. AC Inlet (Entrée pour adaptateur secteur)

Entrée pour l'adaptateur secteur 16V AC / 0.8A fourni. Veillez à toujours utiliser l'adaptateur fourni par Blackstar.

Caractéristiques Techniques

Alimentation: 16V AC – adaptateur ADA fourni

Intensité maximale: 0.8A

Potentiomètres: Gain, Bass (basses), Middle (medium), Treble (aiguës), ISF (Infinite shape feature: procédé de modulation des courbes de fréquences), Level (niveau)

Lampe: ECC83 / 12AX7

Switch/interrupteur: Switch On/Off

Jacks: Input (entrée), Output (sortie), Emulated Output (sortie simulateur de HP)

Impédance d'entrée: 1MΩ

Impédance de sortie: < 1KΩ

Dimensions (mm): 160 x 119 x 80

Poids: 1.2kg
