Produkttyp	Röhrenverzerrungspedal für Gitarre
Marke	Blackstar
Modell	HT-DistX
Abmessungen (L x B x H)	160 x 119 x 80 mm
Gewicht	1,2 kg
Stromversorgung	16 V AC / 0,8 A (Netzteil enthalten)
Röhre	ECC83 / 12AX7
Regler	Gain, Bass, Middle, Treble, ISF (Infinite Shape Feature), Level
Eingang	6,35 mm Klinke (Input), Impedanz 1 MΩ
Ausgänge	6,35 mm Klinke (Output), Emulated Output (Baffle-Simulation)
Ausgangsimpedanz	< 1 kΩ
Schaltung	Fußschalter Ein/Aus mit Kontroll-LED
Sichtfenster	Gitter zur Sichtbarkeit der Röhre
Sicherheit	Gehäuse nicht öffnen, nur das mitgelieferte Netzteil verwenden, Feuchtigkeit vermeiden
Wartung und Reinigung	Vor der Reinigung abziehen, trockenes Tuch verwenden
Ersatzteile und Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal
Garantie	Beim üblichen Händler nachfragen

Häufig gestellte Fragen - HTDistX BLACKSTAR

Wie tausche ich die Röhre der HT-DistX aus?

Der Austausch der Röhre ECC83 / 12AX7 sollte von einem qualifizierten Techniker durchgeführt werden. Öffnen Sie das Gehäuse nicht selbst.

Kann ich ein anderes Netzteil als das mitgelieferte verwenden?

Nein, verwenden Sie ausschließlich das von Blackstar mitgelieferte 16 V AC / 0,8 A Netzteil, um Schäden zu vermeiden.

Was ist der ISF-Regler und wie verwende ich ihn?

Der ISF (Infinite Shape Feature) verändert die Frequenzgangkurve von Bässen, Mitten und Höhen. Links eingestellt ergibt sich ein amerikanischer Sound (aggressive Mitten); rechts ein britischer Sound (weniger aggressiv). Beginnen Sie in der Mitte und passen Sie nach Ihren Vorlieben an.

Was ist der Unterschied zwischen Output und Emulated Output?

Der Output-Ausgang ist für den Anschluss an einen Gitarrenverstärker oder andere Pedale konzipiert. Der Emulated Output simuliert eine Amp-Box und kann direkt an ein Mischpult oder einen Recorder angeschlossen werden.

Wie stelle ich den Ausgangspegel und den Gain ein?

Verwenden Sie den Level-Regler für die Gesamtlautstärke und Gain für die Verzerrung. Im Allgemeinen: Bei niedrigem Gain den Level erhöhen; bei hohem Gain den Level verringern, um Sättigung zu vermeiden.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Das Pedal erzeugt übermäßiges Grundrauschen, was tun?

Achten Sie darauf, ein hochwertiges abgeschirmtes Kabel zu verwenden und dass die Stromversorgung stabil ist. Halten Sie das Pedal von Quellen elektromagnetischer Störungen fern.

Kann ich die HT-DistX in einen Effekt-Loop einfügen?

Ja, aber für eine bessere Klangqualität wird empfohlen, sie in erster Position in Ihrer Effektkette vor allen anderen Pedalen zu platzieren.

Welchen Klinkentyp verwenden?

Verwenden Sie 6,35 mm (1/4 Zoll) Mono-Klinkenkabel. Die Eingangsimpedanz beträgt 1 MΩ, geeignet für die meisten Gitarren.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht als kostenloser Download auf notice-facile.com im PDF-Format zur Verfügung.

BEDIENUNGSANLEITUNG HTDistX BLACKSTAR

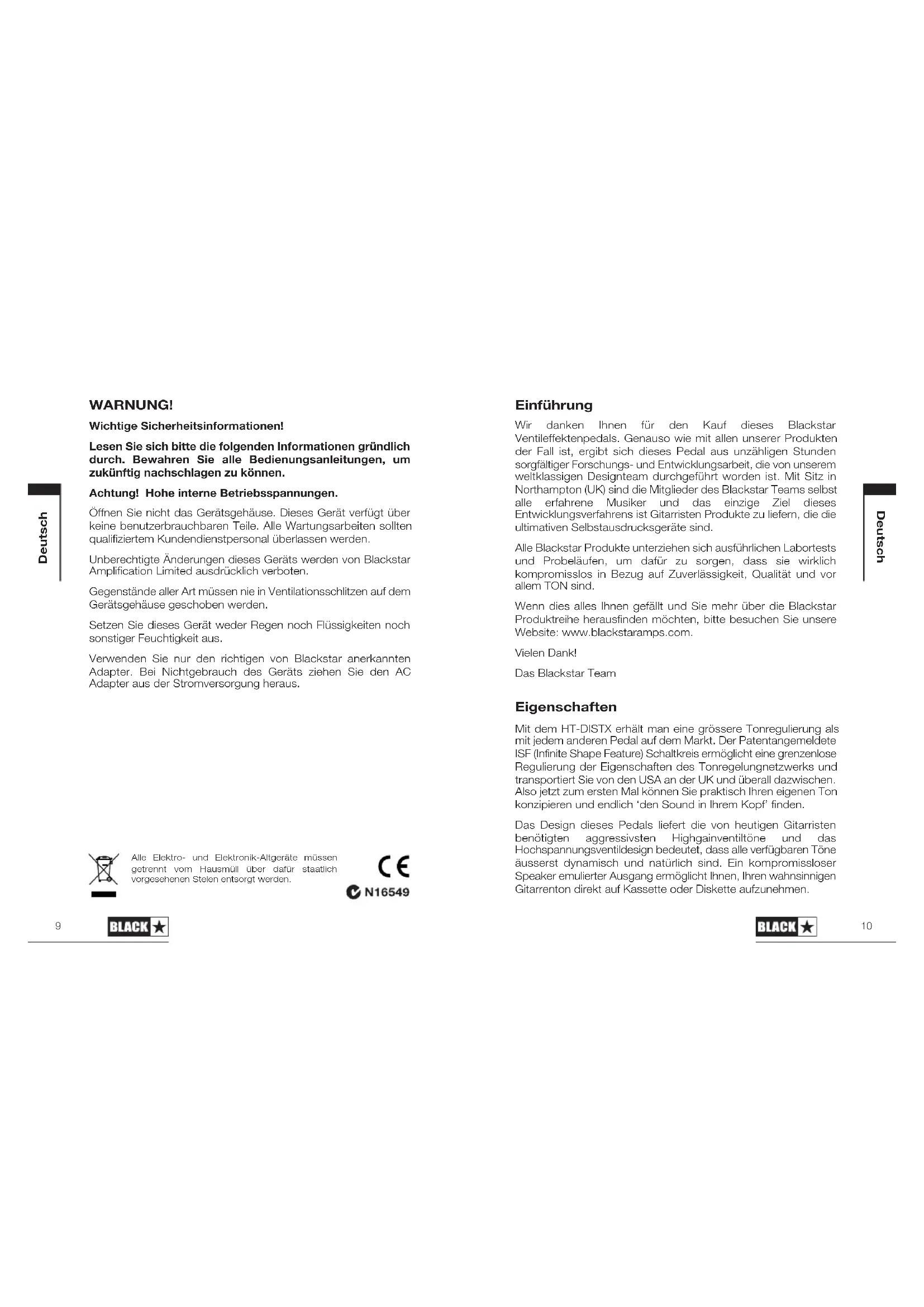

Wichtige Sicherheitsinformationen!

Lesen Sie sich bitte die folgenden Informationen gründlich durch. Bewahren Sie alle Bedienungsanleitungen, um zukünftig nachschlagen zu können.

Achtung! Hohe interne Betriebsspannungen.

Öffnen Sie nicht das Gerätsgehäuse. Dieses Gerät verfügt über keine benutzerbrauchbaren Teile. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Unberechtigte Änderungen dieses Geräts werden von Blackstar Amplification Limited ausdrücklich verboten.

Gegenstände aller Art müssen nie in Ventilationsschlitzen auf dem Gerätsgehäuse geschoben werden.

Setzen Sie dieses Gerät weder Regen noch Flüssigkeiten noch sonstiger Feuchtigkeit aus.

Verwenden Sie nur den richtigen von Blackstar anerkannten Adapter. Bei Nichtgebrauch des Geräts ziehen Sie den AC Adapter aus der Stromversorgung heraus.

Alle Elektro- und Elektronik Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stelen entsorgt werden.

N16549

Einführung

Wir danken Ihnen für den Kauf dieses Blackstar Ventileffektenpedals. Genauso wie mit allen unserer Produkten der Fall ist, ergibt sich dieses Pedal aus unzähligen Stunden sorgfältiger Forschungs- und Entwicklungsarbeit, die von unserem weltklassigen Desigteam durchgeführt worden ist. Mit Sitz in Northampton (UK) sind die Mitglieder des Blackstar Teams selbst alle erfahrene Musiker und das einzige Ziel dieses Entwicklungsverfahrens ist Gitarristen Produkte zu liefern, die die ultimativen Selbstausdrucksgeräte sind.

Alle Blackstar Produkte unterziehen sich ausführlichen Labortests und Probeläufen, um dafür zu sorgen, dass sie wirklich kompromisslos in Bezug auf Zuverlässigkeit, Qualität und vor allem TON sind.

Wenn dies alles Ihnen gefällt und Sie mehr über die Blackstar Produktreihe herausfinden möchten, bitte besuchen Sie unsere Website: www.blackstaramps.com.

Vielen Dank!

Das Blackstar Team

Eigenschaften

Mit dem HT-DISTX erhält man eine grössere Tonregulierung als mit jedem anderen Pedal auf dem Markt. Der Patentangemeldete ISF (Infinite Shape Feature) Schaltkreis ermöglicht eine grenzenlose Regulierung der Eigenschaften des Tonregelungnetzwerks und transportiert Sie von den USA an der UK und überall dazwischen. Also jetzt zum ersten Mal können Sie praktisch Ihren eigenen Ton konzipieren und endlich 'den Sound in Ihrem Kopf' finden.

Das Design dieses Pedals liefert die von heutigen Gitarristen benötigten aggressivsten Highgainventiltöne und das Hochspannungsventildesign bedeutet, dass alle verfügbaren Töne äusserst dynamisch und natürlich sind. Ein kompromissloser Speaker emulierter Ausgang ermöglicht Ihnen, Ihren wahnsinnigen Gitarrenton direkt auf Kassette oder Diskette aufzunehmen.

Regler

1. Gain

Der Gainregler regelt wieviele Overdrive und Verzerrung von dem Pedal geliefert werden. Indem der Gainregler auf höher eingestellt ist, nach rechts, wird der Soundoverdrive erhöht werden und der Sound wird durch Crunchtöne durchlaufen, bis man auf Maximum einen völligen verzerrten Leadton erhält.

2. Bass

Der Bassregler regelt wieviele Bassfrequenzen es in Ihrem Ton gibt. Dieses Pedal hat einen fortgeschrittenen Schaltkreis für die Tonformung, der einen engen und scharfen Ton erlaubt, wenn der Regler nach links gedreht wird, und einen warmen und schlagenden Ton, nach rechts.

3. Middle

Der Middleregler regelt wieviele Mittenfrequenzen es in Ihrem Ton gibt. Die Mittenfrequenzen sind besonders wichtig, indem sie bestimmen, wieviele 'Substanz' Ihr Ton hat. Wenn der Middleregler auf minimal eingestellt ist (völlig nach links), wird der Klang aggressiv und scooped sein und dieser Ton ist ideal, wenn es um aggressives Rythmusspielen geht. Bei einer höheren Middleeinstellung (nach rechts) ist die 'Substanz' erhöht, was für sustainreiche Leadgitarrentöne geeigneter ist.

4. Treble

Der Trebleregler ermöglicht die exakte Regulierung der Treblefrequenzen innerhalb des Klangs. Bei einer

niedrigen Einstellung, d.h. nach links, wird der Klang warm und dunkler sein. Indem der Regler höher

eingestellt wird, d.h. nach rechts, wird der Klang heller werden. Bei einer Einstellung auf

Maximum, wird der Klang aggressiv und scharf sein.

Der ISF Regler funktioniert in Verbindung mit den Bass- Middle-

und Treblereglern. Damit können Sie genau Ihre bevorzugte Tonverzeichnung wählen. Völlig nach links ist eine Eigenschaft, die man öfter in Amerika findet, mit einem engen Bassteil und einem aggressiveren Middle, und völlig nach rechts ist eine britische Eigenschaft, die "holziger" und nicht so aggressiv ist. Bitte die Erklärung unten sehen.

Wir empfehlen, dass der ISF Regler am Anfang auf die Mitte eingestellt wird und dass die Bass- Middle- und Trebleregler nach Geschmack eingestellt werden. Dann versuchen Sie allmählich, den ISF nach rechts und nach links einzustellen, bis Sie Ihren bevorzugten Klang erhalten.

6. Level

Der Levelregler stellt den Gesamtpegel oder die Gesamtlautstärke von dem Pedal ein. Er soll in Verbindung mit dem Gainregler verwendet werden, damit Sie genau den benötigten Antriebstyp erhalten. Im Allgemeinen, wenn die Gaineinstellung niedriger ist, wird die Lautstärke verstärkt werden und wenn Gaineinstellung höher ist, soll die Lautstärke reduziert werden.

7. Ausgang

Dieser Ausgang dient zum Anschliessen an den Eingang Ihres Verstärkers oder zum Anschliessen in andere Pedale oder Effekte. Um die beste Noise-Performance herauszuholen, empfehlen wir, dass Sie das Overdrivepedal vorne in der Effektenkette legen. Immer einen geschirmten Gitarrenkabel von hoher Qualität verwenden.

8. Speaker emulierter Ausgang

Dieser Ausgang emuliert die tonalen Eigenschaften eines Gitarrensprechergehäuses und liefert einen natürlichen Ventiloverdriveton zum Anschliessen an ein Aufnahmegerät oder an einen Mischpult. Immer einen geschirmten Gitarrenkabel von hoher Qualität verwenden.

9. Eingang

Ihre Gitarre hier anschliessen. Immer einen geschirmten Gitarrenkabel von hoher Qualität verwenden.

10. Ventilbesichtigungsfenster

Durch dieses Gitter können Sie den ECC83 Ventil im Herzen Ihres Pedals sehen.

WARNUNG: Versuchen Sie nicht, die Befestigungsschrauben oder das Gitter zu entfernen. Keine benutzerbrauchbaren Teile drinnen.

11. Effekt Ein-/Aus LED

Wann der ROTE LED eingeschaltet ist, ist das Pedal eingeschaltet. Wann der LED nicht eingeschaltet ist, ist das Pedal ausgeschaltet.

12. Effekt Ein-/Ausschalter

Drücken Sie diesen Schalter, um den Effekt einzuschalten oder auszuschalten.

13. AC Zuleitung

Zur Zuleitung der 16V AC / 0.8A Adapter vorhanden. Immer einen von Blackstar anerkannten Adapter verwenden.

Technische Daten

Spannung: 16V AC

Maximaler Stromverbrauch: 0.8A

Regler: Gain, Bass, Middle, Treble, ISF, Level

Ventil: ECC83 / 12AX7

Schalter: Ein-/Ausschalter

Anzeiger: Effekt Ein/Aus, Strom Ein/Aus (Ventilbacklight LED)

Buchsen: Eingang, Ausgang, Emulierter Ausgang

Eingangsimpedanz: 1MΩ

Ausgangsimpedanz: < 1KΩ

Abmessungen (mm): 160 x 119 x 80

Gewicht: 1,2 kg

AC Adapter: ADA Reihe versorgt
