MANUAL DE USUARIO HTDistX BLACKSTAR

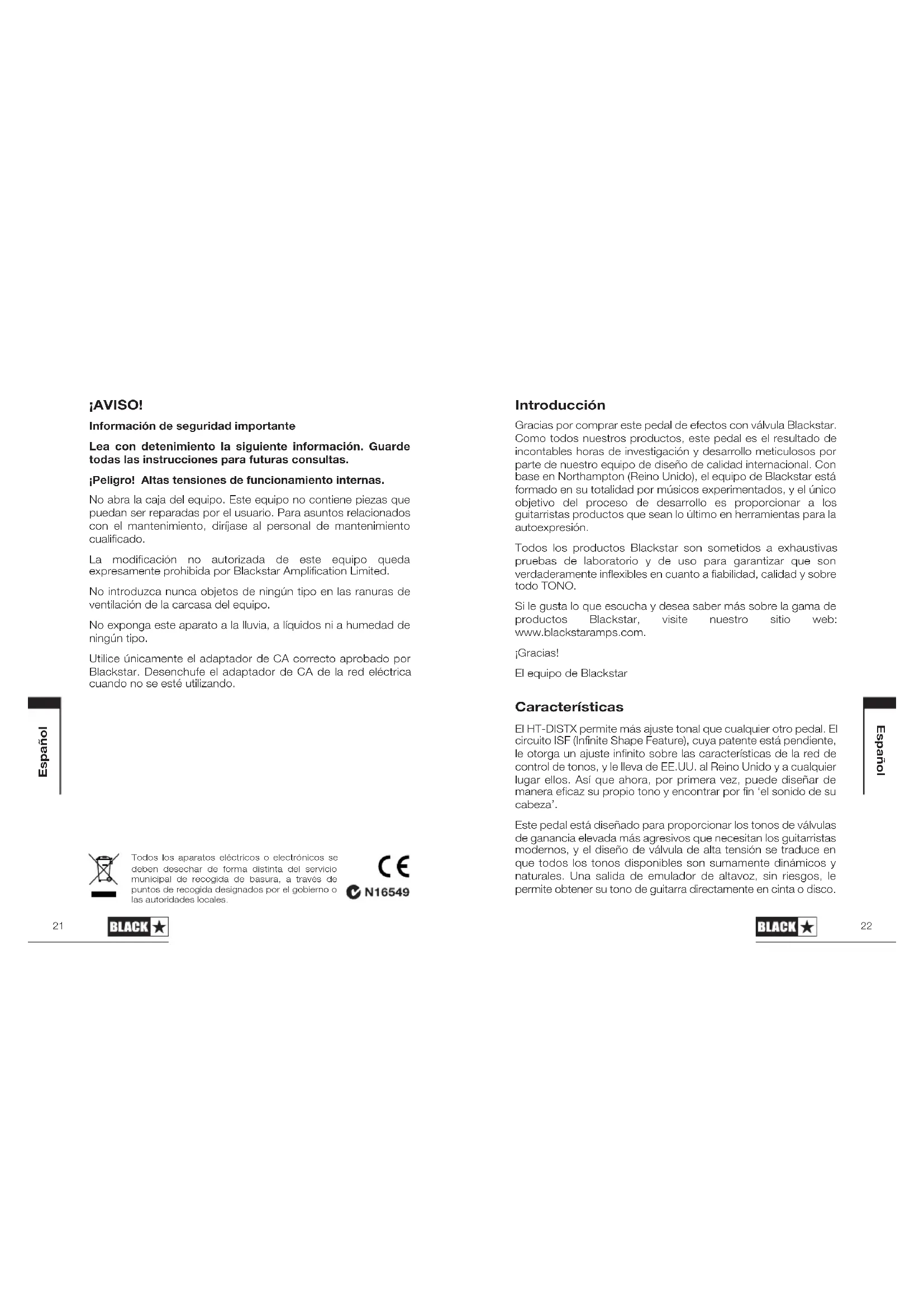

2 3 4 5 6Introducción Gracias por comprar este pedal de efectos con válvula Blackstar. Como todos nuestros productos, este pedal es el resultado de incontables horas de investigación y desarrollo meticulosos por parte de nuestro equipo de diseño de calidad internacional. Con base en Northampton (Reino Unido), el equipo de Blackstar está formado en su totalidad por músicos experimentados, y el único objetivo del proceso de desarrollo es proporcionar a los guitarristas productos que sean lo último en herramientas para la autoexpresión. Todos los productos Blackstar son sometidos a exhaustivas pruebas de laboratorio y de uso para garantizar que son verdaderamente inflexibles en cuanto a fiabilidad, calidad y sobre todo TONO. Si le gusta lo que escucha y desea saber más sobre la gama de productos Blackstar, visite nuestro sitio web: www.blackstaramps.com. ¡Gracias! El equipo de Blackstar Características El HT-DISTX permite más ajuste tonal que cualquier otro pedal. El circuito ISF (Infinite Shape Feature), cuya patente está pendiente, le otorga un ajuste infinito sobre las características de la red de control de tonos, y le lleva de EE.UU. al Reino Unido y a cualquier lugar ellos. Así que ahora, por primera vez, puede diseñar de manera eficaz su propio tono y encontrar por fin ‘el sonido de su cabeza’. Este pedal está diseñado para proporcionar los tonos de válvulas de ganancia elevada más agresivos que necesitan los guitarristas modernos, y el diseño de válvula de alta tensión se traduce en que todos los tonos disponibles son sumamente dinámicos y naturales. Una salida de emulador de altavoz, sin riesgos, le permite obtener su tono de guitarra directamente en cinta o disco.

Español ¡AVISO! Información de seguridad importante Lea con detenimiento la siguiente información. Guarde todas las instrucciones para futuras consultas. ¡Peligro! Altas tensiones de funcionamiento internas. No abra la caja del equipo. Este equipo no contiene piezas que puedan ser reparadas por el usuario. Para asuntos relacionados con el mantenimiento, diríjase al personal de mantenimiento cualificado. La modificación no autorizada de este equipo queda expresamente prohibida por Blackstar Amplification Limited. No introduzca nunca objetos de ningún tipo en las ranuras de ventilación de la carcasa del equipo. No exponga este aparato a la lluvia, a líquidos ni a humedad de ningún tipo. Utilice únicamente el adaptador de CA correcto aprobado por Blackstar. Desenchufe el adaptador de CA de la red eléctrica cuando no se esté utilizando.

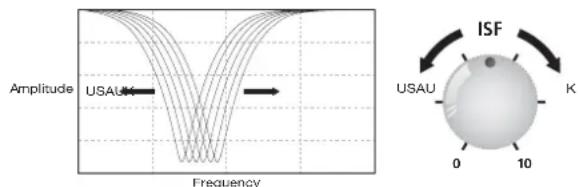

Español Todos los aparatos eléctricos o electrónicos se deben desechar de forma distinta del servicio municipal de recogida de basura, a través de puntos de recogida designados por el gobierno o las autoridades locales.Treble. Le permite elegir la firma tonal exacta que prefiera. Si se gira totalmente en sentido contrario a las agujas del reloj, se obtendrá una característica más americana, con un grave tenso y un medio más agresivo, y si se gira totalmente en el sentido de las agujas del reloj se obtendrá una característica británica, que suena más ‘a madera’ y es menos agresivo. Vea la siguiente ilustración. Recomendamos comenzar con el control ISF ajustado en la mitad y Bass, Middle y Treble ajustados según el gusto personal. Después, intente ajustar gradualmente el ISF en el sentido de las agujas del reloj y en sentido contrario hasta que encuentre el sonido que prefiera.

El control Level establece el nivel o volumen global del pedal. Debería utilizarse junto con el control Gain para conseguir el tipo de control exacto que necesite. Por lo general, con ajustes de Gain más bajos el volumen subirá, y bajará con ajustes más altos.

Esta salida sirve para conectarse a la entrada de su amplificador o en otros pedales o efectos. Para un mejor rendimiento del ruido, recomendamos colocar el pedal de overdrive primero en la cadena de efectos. Utilice siempre un cable de guitarra blindado de buena calidad.

8. Speaker Emulated Output

Esta salida emula las características tonales de una caja de altavoz de guitarra y proporciona un tono distorsionado de válvula natural para conectarse a un dispositivo de grabación o mesa de

El control Gain ajusta la cantidad de overdrive o distorsión que dará el pedal. A medida que se aumenta el control Gain en el sentido de las agujas del reloj, el sonido se vuelve más distorsionado pasando por tonos crunch hasta que, en su posición máxima, se llegue a un tono principal totalmente distorsionado.

El control Bass ajusta la cantidad de frecuencias graves en su tono. Este pedal tiene un circuito de corrección de tonos avanzado que permite que el tono sea tenso y cortante (en sentido contrario a las agujas del reloj), o cálido y sordo (en el sentido de las agujas del reloj).

El control Middle ajusta la cantidad de frecuencias medias de su tono. Las frecuencias medias son especialmente importantes a la hora de conseguir la cantidad de 'cuerpo' que tiene su tono. Con el control Middle ajustado en su posición mínima (totalmente girado en sentido contrario a las agujas del reloj), el sonido será agresivo y con picos pronunciados, es un tono ideal para tocar ritmos agresivos. A medida que se aumenta el control Midlle (en el sentido de las agujas del reloj), se incrementa la cantidad de 'cuerpo', lo que es más adecuado para tonos de guitarra solista prolongados.

El control Treble permite el ajuste preciso de las frecuencias agudas dentro del sonido. Con ajustes bajos (en sentido contrario a las agujas del reloj), el sonido será cálido y más oscuro de carácter. A medida que se aumente el control Treble (en el sentido de las agujas del reloj), el sonido se volverá más brillante. Con los ajustes máximos, el sonido será agresivo y cortante.

5. ISF (Infinite Shape Feature)

El control ISF funciona junto con los controles Bass, Middle y

mplitudeUSA UKUSA U KEspecificación técnica Potencia: 16V CA Consumo máximo: 0,8A Controles: Gain, Bass, Middle, Treble, ISF, Level Válvula: ECC83 / 12AX7 Conmutadores: Conmutador On/Off Indicadores: Efecto On/Off, Potencia On/Off (LED posterior de válvula) Jacks: Input, Output, Emulated Output Impedancia de entrada: 1MΩ Impedancia de salida: < 1KΩ Dimensiones (mm): 160 x 119 x 80 Peso: 1,2kg Adaptador de CA: ADA Series suministrado

Español mezclas. Utilice siempre un cable de guitarra blindado de buena calidad.

Enchufe aquí su guitarra. Utilice siempre un cable de guitarra blindado de buena calidad.

10. Valve Viewing Window

A través de esta rejilla puede ver la válvula ECC83 en el fondo de su pedal. AVISO: No intente quitar los tornillos de fijación ni la rejilla. Dentro no hay piezas que puedan ser reparadas por el usuario.

11. LED de efecto On/Off

Cuando el LED ROJO está encendido, el pedal está activado. Cuando el LED no está encendido, el pedal está desactivado.

12. Conmutador de efecto On/Off

Presione este conmutador para activar o desactivar el efecto.

Para introducir el adaptador de 16 V CA / 0,8A suministrado. Utilice siempre un adaptador aprobado por Blackstar.
