Produkttyp	Overdrive/Distortion-Effektpedal
Marke	Blackstar
Modell	LT-DUAL
Abmessungen (L x B x H)	90 x 54.5 x 122 mm
Gewicht	600 g
Stromversorgung	9V DC-Netzteil (mitgeliefert) oder 9V PP3-Batterie
Kanäle	2 Kanäle: Kanal 1 (Clean bis Distortion), Kanal 2 (Crunch bis Heavy)
Regler	Gain CH1, Level CH1, Gain CH2, Level CH2, Tone, ISF
Schalter	Schalter CH1 Ein/Aus, Schalter CH2 Ein/Aus
LED-Anzeigen	Grüne LED (Kanal 1 aktiv), Rote LED (Kanal 2 aktiv)
Anschlüsse	Eingang (6,35 mm Klinke), Ausgang (6,35 mm Klinke)
ISF-Funktion	Einstellung der Klangcharakteristik von amerikanischem (US) zu britischem (UK) Sound
Empfohlene Verwendung	An erster Stelle in der Effektkette platzieren
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gehäuse nicht öffnen; nicht Feuchtigkeit aussetzen; nur Blackstar-Netzteil verwenden
Ersatzteile und Reparatur	Keine austauschbaren Teile; Reparatur nur durch qualifiziertes Personal
Allgemeine Informationen	Entwickelt von Blackstar Amplification Ltd, Northampton, Vereinigtes Königreich

Häufig gestellte Fragen - LT-DUAL BLACKSTAR

Wie verwende ich Kanal 1 der LT-DUAL?

Kanal 1 erzeugt Klänge von Clean bis Distortion. Stellen Sie den Gain CH1-Regler ein, um den Distortion-Grad zu justieren, und verwenden Sie dann Level CH1, um die Lautstärke anzupassen. Drücken Sie den Schalter CH1, um den Kanal zu aktivieren.

Wie stelle ich den Klang mit der ISF-Funktion ein?

Die ISF (Infinite Shape Feature) verändert den Klangcharakter. Drehen Sie den ISF-Regler nach links für einen amerikanischen Sound (präzise Bässe, aggressive Mitten) oder nach rechts für einen britischen Sound (organischer). Beginnen Sie in der Mitte und passen Sie nach Ihren Vorlieben an.

Welche Stromversorgung für das Pedal verwenden?

Verwenden Sie ein 9V DC-Netzteil von Blackstar oder eine 9V PP3-Batterie. Setzen Sie die Batterie in das dafür vorgesehene Fach ein. Wenn die Effekt-LED weniger hell leuchtet, ersetzen Sie die Batterie.

Wie schließe ich die LT-DUAL in eine Effektkette an?

Schließen Sie Ihre Gitarre an den Input-Eingang an und verbinden Sie den Output-Ausgang mit Ihrem Verstärker oder anderen Pedalen. Für beste Ergebnisse platzieren Sie die LT-DUAL an erster Stelle in Ihrer Effektkette.

Was tun, wenn die LED nicht mehr leuchtet?

Wenn die Effekt-LED schwach ist oder nicht leuchtet, überprüfen Sie zuerst den Anschluss des Netzteils oder den Zustand der Batterie. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Kann ich die LT-DUAL mit einem Einkanal-Verstärker verwenden?

Ja, das Pedal verwandelt einen Einkanal-Verstärker in einen Dreikanal-Verstärker, indem es die beiden Kanäle des Pedals und den sauberen Kanal des Verstärkers nutzt. Verwenden Sie die Schalter, um zwischen den Kanälen zu wechseln.

Wie reinige ich mein LT-DUAL-Pedal?

Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Mittel. Vermeiden Sie jeglichen Kontakt mit Feuchtigkeit.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Öffnen Sie niemals das Metallgehäuse. Stecken Sie keine Gegenstände in die Lüftungsschlitze. Vermeiden Sie den Kontakt mit Flüssigkeiten. Verwenden Sie nur das Blackstar-Netzteil. Trennen Sie das Netzteil, wenn Sie es nicht verwenden.

Was tun bei technischen Problemen?

Versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie Ihren Händler oder einen qualifizierten Techniker. Nicht autorisierte Änderungen führen zum Garantieverlust.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die Anleitung im PDF-Format kostenlos auf notice-facile.com herunterladen, indem Sie Ihre Sprache auswählen. Die Anleitung enthält alle detaillierten Anweisungen.

BEDIENUNGSANLEITUNG LT-DUAL BLACKSTAR

Wichtige Sicherheitsinformationen!

Lesen Sie sich bitte die folgenden Informationen gründlich durch. Bewahren Sie alle Bedienungsanleitungen auf, um zukünftig nachschlagen zu können.

Öffnen Sie nicht das Gerätegehäuse. Dieses Gerät verfügt über keine benutzerbrauchbaren Teile. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Unberechtigte Änderungen dieses Geräts werden von Blackstar Amplification Limited ausdrücklich verboten.

Gegenstände aller Art dürfen nie in die Ventilationsschlitze des Gerätes geschoben werden.

Setzen Sie dieses Gerät weder Regen noch Flüssigkeiten noch sonstiger Feuchtigkeit aus.

Verwenden Sie nur den richtigen von Blackstar Gegenstände aller Art dürfen nie in die Ventilationsschlitze des Gerätes geschoben werden. Bei Nichtgebrauch des Geräts ziehen Sie den DC Adapter aus der Stromversorgung heraus.

Einführung

Wir danken Ihnen für den Kauf dieses Blackstar Effektpedals. Genau wie bei allen anderen Blackstar Produkten, ist auch dieses Pedal das Ergebnis unzähliger Stunden sorgfältiger Forschungs- und Entwicklungsarbeit, die von unserem erstklassigen Designteam in Northampton (UK) durchgeführt wurde. Alle Mitglieder des Blackstar Teams sind selbst erfahrene Musiker und haben es sich zum Ziel gesetzt, den Musikern die richtigen Produkte in die Hand zu geben, damit sie ihren Traum leben können.

Alle Blackstar Produkte durchlaufen ausführliche Tests um sicher zu stellen, dass sie zuverlässig funktionieren und eine kompromisslos gute Soundqualität liefern. Falls Ihnen dieses Gerät gefällt und Sie mehr über die Blackstar Produkte erfehren möchten, besuchen Sie uns bitte online unter www.blackstaramps.com.

Vielen Dank!

Das Blackstar Team

Eigenschaften

LT DUAL sorgt für Ihre ultimative Flexibilität im Distortion-Bereich. Mit Kanal 1 decken Sie das Spektrum von cleanen Sounds über Boost-bis hin zu Overdrive-Sounds ab. Kanal 2 nutzen Sie dann für erdige Crunch- bis hin zu schneidenden Lead-Sounds.

Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden.

Regler

1. Gain 1

Dieser Gainregler regelt wieviele Overdrive oder Verzerrung vom Kanal 1 geliefert werden. Wenn der Gainregler auf höhere Werte eingestellt wird (nach rechts), liefert das Pedal einen Crunch-Sound, der in einen stärker verzerrten Crunch-Sound übergeht, je weiter der Regler nach rechts gedreht wird.

2. Level 1

Dieser Regler stellt die Gesamtlautstärke des Kanal 1 ein. Er sollte interaktiv mit dem Gainregler 1 verwendet werden, damit Sie genau den benötigten Overdrive Sound erhalten. Im Allgemeinen gilt, wenn die Gain-Einstellung niedriger ist, sollte die Lautstärke verstärkt bzw. bei höheren Gain-Einstellung reduziert werden.

3. Gain 2

Dieser Gainregler regelt wieviele Overdrive oder Verzerrung vom Kanal 2 geliefert werden. Wenn der Gainregler auf höhere Werte eingestellt wird (nach rechts), liefert das Pedal einen Crunch-Sound, der in einen stark verzerrten Lead-Sound übergeht, je weiter der Regler nach rechts gedreht wird.

4. Level 2

Dieser Regler stellt die Gesamtlautstärke des Kanal 2 ein. Er sollte interaktiv mit dem Gainregler 1 verwendet werden, damit Sie genau den benötigten Overdrive Sound erhalten. Im Allgemeinen gilt, wenn die Gain-Einstellung niedriger ist, sollte die Lautstärke verstärkt bzw. bei höheren Gain-Einstellung reduziert werden.

5. Ton

Der Tonregler ermöglicht die exakte Regulierung der Höhenfrequenzen innerhalb des Klangs. Bei niedriger Einstellung (nach links), wird der Klang warm und dunkler. Wenn der Regler höher eingestellt wird (nach rechts), wird der Klang heller werden. Wenn der Regler auf Maximum eingestellt ist, wird der Ton aggressiv und scharf.

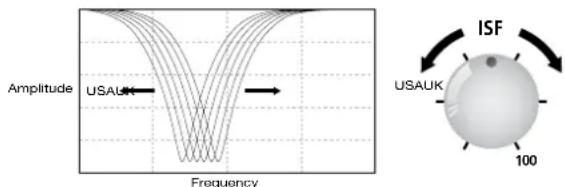

Der ISF-Regler arbeitet direkt mit der Klangregelung zusammen. Mit seiner Hilfe finden Sie die genau die Klangfärbung, die Sie suchen. Im Linksanschlag (gegen den Uhrzeigersinn) erzielen Sie einen „amerikanischen“ Klangcharakter mit einem kräftigen Bassfundament und aggressiveren Mitten. Bei Rechtsanschlag (im Uhrzeigersinn) erhalten Sie einen „britischen“ Sound, der deutlich erdiger und weniger aggressiv klingt.

Siehe Abbildung.

Amplitude USALK Frequency ISF USAUK 100

Wir empfehlen Ihnen, den ISF-Regler mittig und die Klangregelung nach Wunsch einzustellen. Anschließend drehen Sie den ISF-Regler gegen oder im Uhrzeigersinn, bis Sie den gewünschten Sound gefunden haben.

7. Schalter CH 1 An/Aus

Drücken Sie diesen Schalter, um Kanal 1 aus- bzw. anzuschalten. Sofern Kanal 2 bereits aktiviert ist, schaltet Sie durch Drücken dieses Schalters auf Kanal 1 um.

8. Schalter CH 2 An/Aus

Drücken Sie diesen Schalter, um Kanal 2 aus- bzw. anzuschalten. Sofern Kanal 1 bereits aktiviert ist, schaltet Sie durch Drücken dieses Schalters auf Kanal 2 um.

9. Kanal 1 Ein-/Aus LED

Wann der GRÜNE LED eingeschaltet ist, so ist Kanal 1 eingeschaltet. Wann der LED nicht eingeschaltet ist, so ist Kanal 1 ausgeschaltet.

10. Kanal 2 Ein-/Aus LED

Wann der ROTE LED eingeschaltet ist, so ist Kanal 2 eingeschaltet. Wann der LED nicht eingeschaltet ist, so ist Kanal 2 ausgeschaltet.

11. Eingang

Schließen Sie Ihre Gitarre hier an. Bitte benutzen sie immer ein abgeschirmtes Gitarrenkabel von guter Qualität.

12. Ausgang

Verbinden Sie den Output mit der Eingangsbuchse Ihres Verstärkers.

13. DC-Buchse

Zum Anschluss eines 9 V Wechselstromnetztadapters. Verwenden Sie in jedem Fall ein von Blackstar empfohlenes Netzteil mit 9 V.

14. Batteriefach

Hier setzen Sie einen 9V-Block PP3 ein. Wenn die LED schwächer zu leuchten beginnt, sollten Sie die Batterie wechseln.

Technische Daten

Stromversorgung: 9V DC / PP3 Battery

Maximaler Stromverbrauch: < 25mA

Schalter: Ein-/Ausschalter

Anzeigen: Effekt Ein/Aus, Strom Ein/Aus (Ventilbacklight LED)

Buchsen: Eingang, Ausgang

Abmessungen (mm): 90 x 54.5 x 122

Gewicht: 600g
