FS11 - Audioverstärker BLACKSTAR - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts FS11 BLACKSTAR als PDF.
| Produkttyp | Audioverstärker für E-Gitarre, Bass und Akustikgitarre |
| Leistung | 2 x 10 Watt (Stereo 20 Watt) |
| Gewicht | 3,7 kg |
| Abmessungen (B x H x T) | 290 x 202 x 165 mm |
| Stromversorgung | Netzbetrieb über abnehmbares Kabel (länderspezifische Spannung) |
| Voices (Klangvoreinstellungen) | 12 Voices: 6 für E-Gitarre (Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2) und 6 Alternativen (Acoustic 1, Acoustic 2, Acoustic Simulator 1, Acoustic Simulator 2, Bass 1, Bass 2) |
| Integrierte Effekte | Modulation (Phaser, Flanger, Chorus, Tremolo), Delay (Linear, Analog, Tape, Multi), Reverb (Room, Hall, Spring, Plate) – 4 Typen pro Kategorie |
| ISF (Infinite Shape Feature) | Patentierte Regelung zur Einstellung der Klangsignatur zwischen amerikanischem und britischem Charakter |
| Bluetooth | Integriert, drahtlose Audio-Übertragung im Super Wide Stereo-Modus |
| USB-Anschluss | USB-Port für PC/Mac-Verbindung, Audioaufnahme und Nutzung der Insider-Software |
| Emulierter Ausgang | Stereo-Klinkenausgang 3,5 mm für Kopfhörer oder Aufnahme, schaltet Lautsprecher stumm |
| MP3/Line-In-Eingang | Klinkeneingang 3,5 mm für externe Audioquellen |
| Kompatibles Fußpedal | Blackstar FS-11 (nicht im Lieferumfang) zur Steuerung von Patches und Effekten |
| Editorsoftware | Blackstar INSIDER (kostenlos) für erweiterte Bearbeitung, Speicherung und Austausch von Patches |
| Integrierter Stimmgerät | Chromatischer Stimmgerät mit LED-Anzeige |
| Betriebsmodi | Manueller Modus (Echtzeiteinstellungen) und Patch-Modus (Abruf von 6 Patches) |
| Werksreset | MOD + DLY + REV beim Einschalten gedrückt halten |
| Reinigung | Nur trockenes Tuch |
| Sicherheit | Gehäuse nicht öffnen, Feuchtigkeit vermeiden, nur mitgeliefertes Kabel verwenden |
Häufig gestellte Fragen - FS11 BLACKSTAR
Benutzerfragen zu FS11 BLACKSTAR
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audioverstärker kostenlos im PDF-Format! Finden Sie Ihr Handbuch FS11 - BLACKSTAR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FS11 von der Marke BLACKSTAR.
BEDIENUNGSANLEITUNG FS11 BLACKSTAR

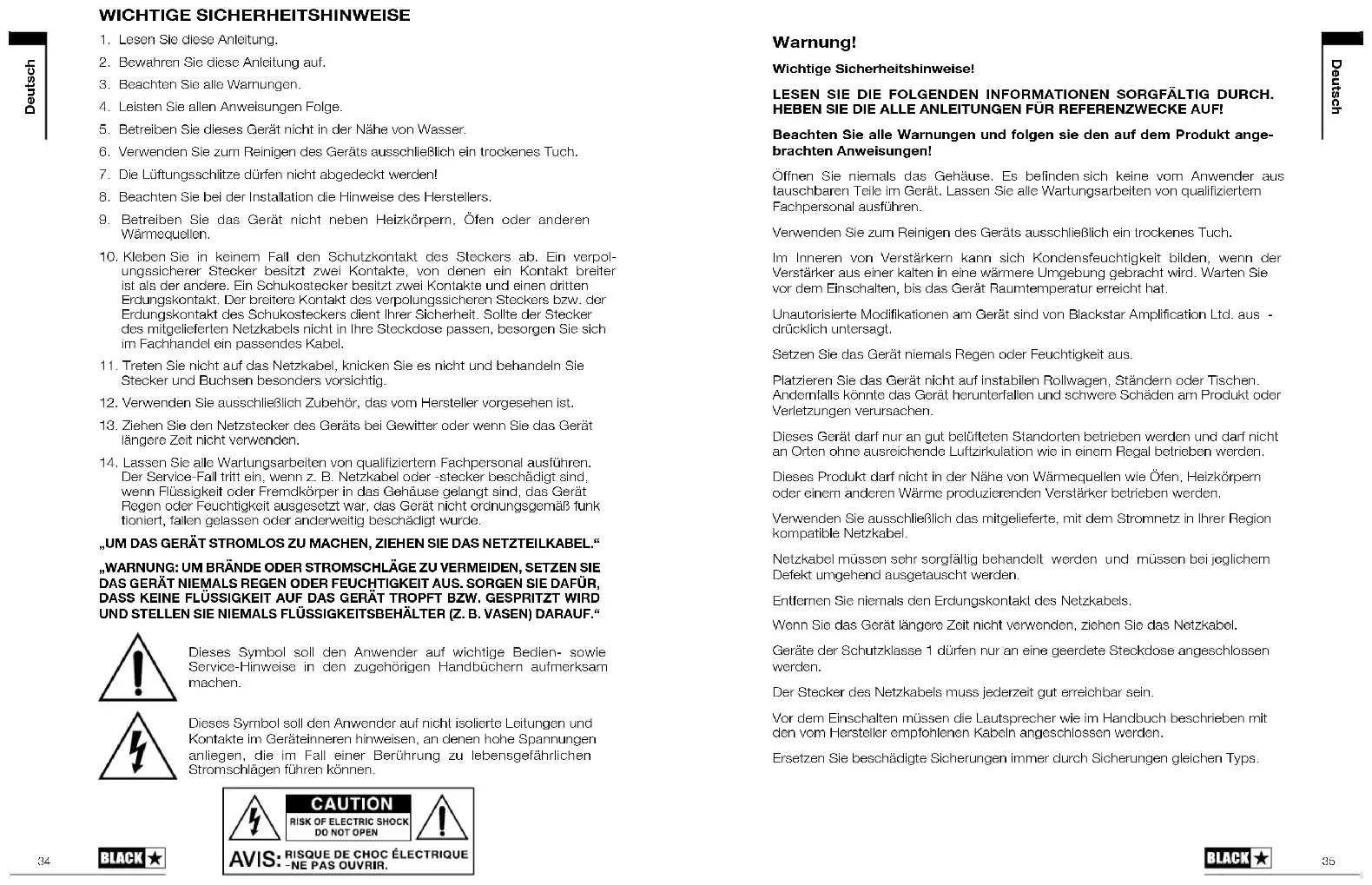

WICHTIGE SICHERHEITSHINWEISE
- Lesen Sie diese Anleitung.
- Bewahren Sie diese Anleitung auf.
- Beachten Sie alle Warnungen.
- Leisten Sie allen Anweisungen Folge.
- Betreiben Sie dieses Gerät nicht in der Nähe von Wasser.
- Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.
- Die Lüftungsschlitze dürfen nicht abgedeckt werden!
- Beachten Sie bei der Installation die Hinweise des Herstellers.
- Betreiben Sie das Gerät nicht neben Heizkörpern, Öfen oder anderen Wärmoquellen.
- Kleben Sie in keinem Fall den Schutzkontakt des Steckers ab. Ein verpolungssicherer Stecker besitzt zwei Kontakte, von denen ein Kontakt breiter ist als der andere. Ein Schukostecker besitzt zwei Kontakte und einen dritten Erdungskontakt. Der breitere Kontakt des verpolungsächenen Steckers bzw. der Erdungskontakt des Schukosteckers dient Ihrer Sicherheit. Sollte der Stecker des mitgelieferten Netzkabels nicht in Ihre Steckdose passen, besorgen Sie sich im Fachhandel ein passendes Kabel.
- Treten Sie nicht auf das Netzkabel, knicken Sie es nicht und behandeln Sie Stecker und Buchsen besonders vorsichtig.
- Verwenden Sie ausschließlich Zubehör, das vom Hersteller vorgesehen ist.
- Ziehen Sie den Netzstecker des Geräts bei Gewitter oder wenn Sie das Gerät längere Zeit nicht verwenden.
- Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal ausführen. Der Service-Fall tritt ein, wenn z. B. Netzkabel oder -stecker beschädigt sind, wenn Flüssigkeit oder Fremdkörper in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen oder anderweitig beschädigt wurde.
„UM DAS GERÄT STROMLOS ZU MACHEN, ZIEHEN SIE DAS NETZTEILKABEL.“
„WARNUNG: UM BRÄNDE ODER STROMSCHLÄGE ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. SORGEN SIE DAFÜR, DASS KEINE FLÜSSIGKEIT AUF DAS GERÄT TROPFT BZW. GESPRITZ WIRD UND STELLEN SIE NIEMALS FLÜSSIGKEITSBEHÄLTER (Z. B. VASEN) DARAUF.“
Dieses Symbol soll den Anwender auf wichtige Bedien- sowie Service-Hinweise in den zugehörigen Handbüchern aufmerksam machen.
Dieses Symbol soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können.
BLACK ★
Warnung!
Wichtige Sicherheitshinweise!
LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE DIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF!
Beachten Sie alle Warnungen und folgen sie den auf dem Produkt angebrachten Anweisungen!
Öffnen Sie niemals das Gehäuse. Es befinden sich keine vom Anwender aus tauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal ausführen.
Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.
Im inneren von Verstärkern kann sich Kondensfeuchtigkeit bilden, wenn der Verstärker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät Raumtemperatur erreicht hat.
Unautorisierte Modifikationen am Gerät sind von Blackstar Amplification Ltd. aus -drücklich untersagt.
Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständem oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen.
Dieses Gerät darf nur an gut belüfteten Standorten betrieben werden und darf nicht an Orten ohne ausreichende Luftzirkulation wie in einem Regal betrieben werden.
Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wämme produzierenden Verstärker betrieben werden.
Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel.
Netzkabel müssen sehr sorgfältig behandelt werden und müssen bei jeglichem Defekt umgehend ausgetauscht werden.
Entfernen Sie niemals den Erdungskontakt des Netzkabels.
Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel.
Geräte der Schutzklasse 1 dürfen nur an eine geerdete Steckdose angeschlossen werden.
Der Stecker des Netzkabels muss jederzeit gut erreichbar sein.
Vor dem Einschalten müssen die Lautsprecher wie im Handbuch beschrieben mit den vom Hersteller empfohlenen Kabeln angeschlossen werden.
Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs.
BLACK ★
Manipulleren Sie niemals den Schutzleiter des Netzsteckers.
Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern auf. Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz.
Falls das Gerät trotz bestimmungsgemäßer Verwendung nicht normal funktioniert, wenden Sie sich an einen qualifizierten Service-Techniker.
Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt:
Dauer pro Tag in Stunden. Lärmpiegel in dBA, langsame Ansprechenzeit
| 8 | 90 | |
| 6 | 92 | |
| 4 | 95 | |
| 3 | 97 | |
| 2 | 100 | |
| 112 | 102 | |
| 1 | 105 | |
| 12 | 110 |
¼ oder weniger 115
Laut OSHA kann jede Belastung oberhalb der angegebenen Grenzwerte zu einem partiellen Hörverlust führen.
Wird dieses Verstärkersystem bei Pegeln oberhalb der angegebenen Grenzwerte betrieben, muss ein Gehörschutz (Ohrstöpsel oder Gehörschutzkopfthörer) getragen worden, um einem dauerhaften Gehörschaden vorzubeugen. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die Geräten mit hohen Schalldruckpegeln (wie z. B. diesem Verstärker) ausgesetzt sind, für die Dauer des Betriebs einen Gehörschutz tragen.
Einleitung
Violen Dank, dass Sie sich für den Blackstar ID:Core BEAM Verstärker entschieden haben. Dieser Amp ist wie alle unsere Verstärker das Ergebnis unzähliger Stunden akribischer Arbeit durch unser erstklassiges Entwickler-Team. Blackstar hat seinen Sitz in Northampton (UK) und setzt sich aus einem Team erfahrener Musiker zusare men, die nur ein Ziel verfolgen: Gitarnisten mit den Werkzeugen zu versorgen, die ihnen dabei helfen, sich selbst zu verwirklichen.
Alle Blackstar-Produkte wurden sowohl in unseren Labors als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und KLANG absolut kompromisslose Ergebnisse liefern.
Die ID:Core Serie ist eine wirklich bahnbrechende Neuvorstellung, die einzigartige Innovationen mit intuitiv-traditionellen Bedienelementen und einer vielseitigen Programmierbarkeit kombiniert.
Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr neues Blackstar-Produkt optimal nutzen zu können.
Wenn Sie mehr über die Blackstar-Produktreihe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps.com.
Vielen Dank!
Das Blackstar-Team
Elektrische und elektronische Geräte dürfen nicht im Hausmüll, sondern nur den staatlichen bzw. kommunalen Vorgaben entsprechend entsorgt werden.
Merkmale
Seit 2007 hat sich Blackstar hat sich zu einem führenden Hersteller Innovativer Gitarrenverstärker etabliert. ID:Core BEAM ist nun das neueste Beispiel für unsere Fortschritte bei der technischen Entwicklung. Der für den privaten Bereich konzipierte Verstärker sorgt zuhause für einen unglaublichen Sound und empfiehlt sich als Zentrale für Ihre Instrumente und eine überzeugende Audiowiedergabe.
Die Bluetooth-Wiedergabe Ihres Audiomaterials wird dank der einzigartigen Super Wide Stereo Technologie von Blackstar zu einem echten Erlebnis. Und wenn Sie Ihre Gitarre, Ihren Bass oder eine akustische Gitarre anschließen, profitieren Sie von demselben, raumfüllenden Sound und diesen zudem mit klassischen Effekten verfeinern.
Die überzeugende Audiowiedergabe hat ID:Core BEAM dem geschlossenen Bassreflex-Lautsprecher zu verdanken. Akustisch optimierte Kammem für den linken und rechten Lautsprecher sorgen für eine natürliche Audiowiedergabe mit einer perfekten Stereotrennung und einem selbst bei niedrigen Lautstärken beein - druckenden Bassfundament.
Mit Hilfe der kostenfreien INSIDER-Software von Blackstar gestaltet sich die detaillierte Editierung ebenso wie das Speichern von Patches extrem einfach.
Patches können über die Online Community hochgeladen, heruntergeladen und ausgetauscht werden. Über den USB-Anschluss und den ASIO-Treiber mit geringer Latenz können Sie Ihre Aufnahmen in professioneller Klangqualität direkt auf Ihren Computer übertragen.
Kompakt und leistungsstark – mehr Inspiration benötigen Sie nicht für Ihre Musik, egal ob Sie sie einspielen oder abhören.
Factory Reset
Die Werks-Patches und -Einstellungen können im Verstärker zu jeder Zeit wiederhergestellt werden. Halten Sie die Tasten MOD, DLY und REV gleichzeitig gedrückt, während Sie den Verstärker einschalten.
Über die Voice-LEDs wird nun angezeigt, dass die Werkseinstellungen wiederhergestellt werden. Wenn Sie eine der Tasten MOD, DLY und REV loslassen, bevor die Voice-LEDs alle Farben durchlaufen haben und erloschen sind, wird der Vorgang abgebrochen und der Verstärker wird nicht zurückgesetzt.
WICHTIGER HINWEIS:
Durch diesen Vorgang werden alle vom Anwender gespeicherten Patches und Einstellungen überschrieben.
Vorderseite
1. Input
Hier schließen Sie Ihre Gitarre an.
Verwenden Sie in jedem Fall hochwertige geschirmte Gitarrenkabel.
2. Voice
Mit dem Voice-Regler wählen Sie den Instrumententyp und das Preamp-Voicing aus. Insgesamt stehen 12 Blackstar-Voices zur Auswahl, auf die Sie über zwei Bänke mit je sechs Voices zugreifen: Drücken Sie dazu einfach den Voice-Regler, um zwischen den Bänken umzuschalten:
Rote LED – Voices für elektrische Gitarre
■ Clean Warm – Klassischer, dynamischer Clean-Sound
■ Clean Bright – 'Boutique', zerrt bei hartem Anschlag
■ Crunch – Klassischer Overdrive bei mittlerem Gain
■ Super Crunch – Mehr Gain und Druck als Crunch
■ OD 1 – „Aufgebohrter“ Overdrive-Sound mit Master Volume
■ OD 2 – Heftiger Overdrive-Sound mit Mitten-Boost
Grüne LED – Voices für alternative Instrumente
■ Acoustic 1 – Lineare Ansprache, perfekt für Akustikgitamen mit aktivem EQ
■ Acoustic 2 – Dynamischer Akustik-Sound für die Aufnahme
■ Acoustic Simulator 1 – Verwandelt den Sound Ihrer Single-Coil-Gitarre in eine Akustische
■ Acoustic Simulator 2 – Verwandelt den Sound Ihrer Humbucker-Gitarre in eine Akustische
■ Bass 1 – Klassischer Bass-Sound
■ Bass 2 – Moderner Bass-Sound
Diese Einstellung wird beim Sichern eines Patches gespeichert.
3. Gain
Wenn Sie eine Voice für eine elektrische Gitarre auswählen, steuert der Gain-Regler den Grad der Verzerrung (Overdrive oder Distortion). Niedrige Einstellungen (gegen den Uhrzeigersinn) liefern cleane bis angezerrte Sounds. Wenn der Gain-Regler im Uhrzeigersinn aufgedreht wird, nimmt der Verzerrungsgrad mehr und mehr zu und wechselt von crunchigen Sounds bis hin zu stark verzemten Sounds in der Extremposition.
Wenn Sie eine Voice für ein alternatives Instrument auswählen, steuert der Gain-Regler den Grad der Kompression. Niedrige Einstellungen (gegen den Uhrzeigersinn) liefern einen natürlicheren Klang mit mehr Headroom und einer höheren Dynamik. Wenn der Gain-Regler im Uhrzeigersinn aufgedreht wird, nimmt die Kompression mehr und mehr zu und Pegelspitzen werden zurückgenommen, während der Gesamtlklang „fetter und runder“ wird. Diese Einstellung wird beim Sichern eines Patches gespeichert.
4. Volume
Dieser Regler steuert die Lautstärke des Instruments. Bei hoher Lautstärke kommt es zunehmend zu Verzerrungen und einer Kompression der Endstufenröhren. Hierbei handelt es sich um eine globale Einstellung, die nicht in den Patches gespeichert wird.
Der Tap-Taster client zudem als Shift-Taste, mit der Sie Zugriff auf weitere Funktionen Ihres ID:Core BEAM Verstärkers haben (siehe Abschnitt „Erweiterte Merkmale“ auf Seite 17).
5.ISF
Mit dem ISF-Regler finden Sie immer die ge - suchte Klangfärbung. Bei Einstellungen gegen den Uhrzeigersinn besitzt der Amp einen „amerikanischen“ Sound-Charakter mit einem knackigen Bassfundament und aggressiveren Mitten. Bei Einstellungen im Uhrzeigersinn erzeugt der Amp einen „britischen“ Sound, der deutlich erdiger und weniger aggressively klingt. Das führt letztlich zu einem vertrauten, musikalischen Verhalten.
Diese Einstellung wird beim Sichem eines Patches gespeichert.
6. MOD (Modulation)
Mit diesem Schalter (de-)aktivieren Sie den Modulationseffekt oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.
7. DLY (Delay)
Mit diesem Schalter (de-)aktivieren Sie den Delay-Effekt oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.
8. REV (Reverb)
Mit diesem Schalter (de-)aktivieren Sie den Reverb-Effekt oder wählen ihn zur Editierung aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.
Die Tasten-LEDs der drei Effekt-Schalter geben den Status des jeweiligen Effekts an:
LED Effekt-Status Beschreibung
| LED Inaktiv Effekt aus Effekt Inaktiv | ||
| LED rot Effekt an, aber nicht für die Editierung ausgewählt | - | Effekt ist aktiv, wird aber nicht über dieEffekt Register auf der Front gesäuert |
| LED grün | Effekt an und für die Editierung ausgewählt | Effekt ist aktiv und wird über die Effekt-Register gesleuert |
Ein wiederholtes Drücken der Effekt-Schalter auf der Vorderseite hat den folgenden Effekt:
Aktuelle Effect Staat Weiter Effect Staat
| Effekt aus Aktiviert den Effekt und setzt ihn in den „Fokus“. Der bisherige „Fokus“-Effekt wird in den Status „On“ geschaltet |
| Effekt aktiv, aber nicht im „Fokus“ | Setzt den Effekt in den Fokus. Der bisherige „Fokus“-Effekt wird in den Status „On“ geschaltet |
Effekt aktiv und im „Fokus“ Schaltet den Effekt aus. Wenn ein (oder mehrere) andere! Effekt aktiv ist, bleibt der bisherge „Fokus“-Effekt weiterhin im „Fokus“
ANMERKUNG: Es kann immer nur ein Effekt im „Fokus“ sein.
9. Effekt-Typ
Hier wählen Sie den Effekt-Typ und editieren einen Parameter des aktuellen „Fokus“-Effekts (Modulation, Delay oder Reverb).
Jedes Segment steht für einen anderen Effekt (vier für jeden Effekt-Typ). Eine LED zeigt, welcher Effekt-Typ momentan aktiv ist. Der Regelweg Innerhalb des „Segments“ verändert den jeweiligen Effekt-Parameter. In der Effekt-Tabelle weiter unten sind alle einstellbaren Parameter aufgelistet:
Diese Einstellung wird beim Sichern eines Patches gespeichert.
10. Effekt-Level
Dieser Regler verändert einen Effekt-Parameter. Bei Modulations- und Delay-Effekten können Sie mit dem Level-Regler bei gehaltenem Tap-Taster (11) die Rate/Time des Effekts verändern.
In der Effekt-Tabelle weiter unten sind alle einstellbaren Parameter aufgelistet: Diese Einstellung wird beim Sichern eines Patches gespeichert.
11. Tap-Taster
Der Tap-Taster dient zur Eingabe der Rate/Time des Effekts, der sich aktuell im „Fokus“ befindet. Die Dauer zwischen jedem Drücken des Tap-Tasters bestimmt die Rate-Einstellung.
Nach der Einstellung blinkt die Tap-LED in der Geschwindigkeit, die für den Effekt im „Fokus“ eingegeben wurde.
In der folgenden Effekt-Tabelle sind alle einstellbaren Parameter aufgelistet:
Effekt-Tabelle
Effekt Segment-Parameter Level-Parameter Tap-Parameter
| MODULATION | |||
| Phaser Mix Depth Speed | |||
| Flanger Feedback | Depth Speed | ||
| Chorus Mix Depth Speed | |||
| Tromolo | Title der Frequenz-Modulation | Title der Amplitudes-Modulation | Speed |
| DELAY | |||
| Linear | Feedback | Delay-Pegel | Time |
| Analogue | Feedback | Delay-Pegel | Time |
| Tape | Feedback | Delay-Pegel | Time |
| Multi | Feedback | Delay-Pegel | Time |
| REVERB | |||
| Room | Size | Reverb-Pegel | - |
| Hall | Size | Reverb-Pegel | - |
| Spring | Size | Reverb-Pegel | - |
| Plate | Size | Reverb-Pegel | - |
Diese Einstellung wird beim Sichem eines Patches gespeichert.
12. USB
Hier schließen Sie ein USB-Kabel an, um den Verstärker mit einem Windows PC oder einem Mac zu verbinden. Die INSIDER-Software von Blackstar bietet zahlreiche Funktionen und kann unter dem Link www.blackstarinsider.co.uk heruntergeladen werden.
Lesen Sie dazu den Abschnitt USB Audio auf Seite 15.
ANMERKUNG: Der Verstärker wird innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface angezeigt.
14. MP3/Line In
An dieser Buchse schließen Sie den Ausgang Ihres MP3- oder CD-Spielers an. Zum Üben passen Sie die Lautstärke der externen Quelle an den Pegel Ihrer Gitarre an
13. Manual
Drücken Sie diese Taste, um zwischen den Modi Patch und Manual umzuschalten. Im Manual-Modus entspricht der Sound den aktuellen physikalischen Positionen der Regler. Dies gilt für die Regler Voice, Gain, Volume und ISF. Alle Effekte, die beim Umschalten in den Manual-Modus aktiv sind, werden abgeschaltet.
Im Manual-Modus können alle Regler auch weiterhin über die Blackstar INSIDER Software gesteuert werden. Das hat aber zur Folge, dass der Sound nicht den physikalischen Positionen der Regler auf der Front entspricht.
Patch-Modus
Der Patch-Modus ist dann aktiv, wenn die Manual-LED (14) nicht leuchtet.
Weltere Informationen dazu finden Sie im Abschnitt „Programmierung“ auf Seite 14.
Tuner-Modus
Durch gleichzeitiges Drücken der Tasten Tap (11) und Manuel (14) für eine Sekunde aktivieren Sie den Tuner. Die LED der Recall-Anzeige (18) blinkt dauerhaft und zeigt so, dass der Tuner-Modus aktiv ist. Der Verstärkerausgang wird stummgeschaltet, wenn der Tuner-Modus aktiv ist.
Über die Voice-LEDs wird die Note angezeigt, die der gespielten Note am nächsten kommt.
BASS DISTORTION (nur für Bass-Volces)
Overdrive (Mischung Clean-Verzern) Gan
Distortion (Mischung Clear-Verzert) Gan
Modem (Mischung Clean-Verzert) Gain
Fuzz (Mischung Clean-Verzert) Gain -
Über die LEDs MOD, DLY und REV wird dargestellt, inwieweit die gespielte Note von der Referenzstimmung abweicht.
MOD-LED rot Note (Stimmung) ist zu hoch
DLY-LED grün Nata is karrak (gestimm)
REV LED re: Neta (Stimmung) ist zu tief
Alle anderen LEDs auf der Vorderseite sind im Tuner-Modus inaktiv.
Durch Drücken einer beliebigen Taste verlassen Sie den Tuner-Modus.
15. Emulated Output/Kopfhörer-Ausgang
Dieser Ausgang emuliert den Klangcharakter einer Gitarren-Lautsprecherbox und sorgt in Kombination mit einem Kopfhörer, Aufnahmegerät, einem PA-System oder Mischpult für einen natürlichen Klang.
Um die Stereo-Effekte nutzen zu können, verwenden Sie ein Y-Kabel, das einen Stereoklinkenstecker auf zwei Monoklinkenstecker spittet: So können Sie zwei Kantäle des Aufnahmegeräts oder Mixers ansteuern (siehe Abbildung unten). Verwenden Sie in jedem Fall hochwertige geschirmte Kabel.
Mit dem Volume-Regler steuern Sie den Pegel des Emulated Outputs.
ANMERKUNG: Die internen Lautsprecher des Vorstärkers worden stummgeschaltet, wenn ein Kabel am Line Out angeschlossen wird.
16. Bluetooth
Ihr ID:Core BEAM Verstärker ist Bluetooth-fähig und kann daher Ihre drahtlos gestreamte Lieblingsmusik mit dem Super-Wide-Stereo-Effekt wiedergeben. Die speziell entwickelten Lautsprecher und die akustisch optimierten Box übertragen Ihre Musik mit extrem hoher Klangqualität, die von transparenten, zarten Höhen bis zu tiefen, druckvollen Bassen reicht. Drücken Sie diesen Schalter, um ein externes Bluetooth-Gerät mit Ihrem ID:Core BEAM Verstärker zu koppeln und um zwischen den Betriebsmodi umzuschalten (siehe unten). Wenn die Bluetooth-LED nicht leuchtet, ist die Bluetooth
Discoverable-Modus (langsames Blinken der LED)
Um ein Bluetooth-Gerät zum ersten Mal mit Ihrem ID:Core BEAM zu verbinden, müssen Sie diese beiden Geräte miteinander verkoppeln. Dazu drücken Sie einfach die Bluetooth-Taste an Ihrem ID:Core BEAM Verstärker, bis die Bluetooth-LED langsam blinkt. In diesem Zustand kann ein externes Bluetooth-Gerät Ihren ID:Core BEAM Verstärker „sehen“ (oder erkennen) und eine Verbindung anfragen.
Während die Bluetooth-LED langsam blinkt, wechseln Sie auf die Seite mit den Bluetooth-Einstellungen für das externe Gerät und überprüfen, ob Ihr ID:Core BEAM Verstärker in der Liste der verfügbaren Geräte aufgeführt ist. Ihre Verstärker wird dort als „ID Beam XXXX“ bezeichnet, wobel das XXXX für die letzten vier Ziffern der einzigartigen ID Inres Verstärkers steht. Wenn „ID Beam XX:XX“ eingeblendet wird, wählen Sie das Gerät einfach aus und warten ein paar Momente, bis die Verbindung eingerichtet wird. Sie hören dann einen Klang vom Verstärker, der so anzeigt, dass ein anderses Gerät erfolgreich verbunden wurde.
Wenn die Verbindung nicht innerhalb der Zeitvorgabe im Discoverable-Modus eingerichtet werden konnte, wird die Bluetooth-Verbindung abgeschaltet und der Anwender muss manuell einen neuen Versuch zur Kopplung unternehmen. Drücken Sie dazu einfach die Bluetooth-Taste erneut, um den Discoverable-Modus zu aktivieren, und wiederholen Sie den Kopplungsvorgang.
Wenn Sie die Bluetooth-Taste im Discoverable-Modus drücken, versetzen Sie Ihren ID:Core BEAM Verstärker in den Scan-Modus.
Scan-Modus (schnelles Blinken der LED)
Im Scan-Modus können Sie Bluetooth-Geräte, die bereits einmal mit Ihrem ID:Core BEAM verkoppelt waren, erneut verbinden, wenn die Sendereichweite überschritten wurde oder die Verkopplung anderweitig unterbrochen wurde.
Stellen Sie sicher, dass die Bluetooth-Kommunikation in dem früher bereits verkoppelten Bluetooth-Gerät aktiv ist, und öffnen Sie den Scan-Modus: Nun „sucht“ Ihr Verstärker nach Geräten, mit denen er bereits einmal verbunden war, und versucht, die Verbindung wieder aufzunehmen. Dabei beginnt er mit dem Gerät, mit dem er zuletzt verbunden war. Sie hören dann einen Klang vom Verstärker, der so anzeigt,
dass ein anderes Gerät erneut erfolgreich verbunden wurde.
Wenn Sie bereits früher ein Bluetooth-Gerät mit Ihrem ID:Core BEAM verkoppelt hatten, ist der Scan-Modus nach dem Einschalten aktiv. Wenn sich Ihr Bluetooth-Gerät innerhalb der Reichweite befindet und die Bluetooth-Kommunikation aktiv ist, verbindet sich der Verstärker automatisch mit Ihrem Gerät, sodass Sie sofort mit dem Streamen der Musik beginnen können.
Durch das Drücken der Bluetooth-Taste Im Scan-Modus schalten Sie Ihren Verstärker in den Discoverable-Modus und können mit der Verkopplung mit einem neuen Gerät beginnen.
Sie können Ihr Bluetooth-Gerät zu jeder Zeit von Ihrem Verstärker abmelden, indem Sie wahlweise die Bluetooth-Taste auf der Vorderseite des Verstärkers drücken und halten oder die Bluetooth-Kommunikation Ihres Geräts deaktivieren. Sie hören dann einen Klang vom Verstärker, der so anzeigt, dass ein Gerät abgemeldet wurde.
Durch einen Factory Reset werden alle bisher verbundenen Bluetooth-Geräte aus dem Speicher des Verstärkers gelöscht. In diesem Fall müssen Sie jedes Gerät, das Sie wieder verkoppeln möchten, neu anmelden.
17. Recall-Anzeige
Die Recall-Anzeige zeigt, ob der aktuelle Parameterwert im Verstärker mit der physikalischen Position des zugehörigen Reglers auf der Vorderseite übereinstimmt oder nicht. Wenn Sie beispielsweise zu einem anderen Patch wechseln, entsprechen die Regler-Einstellungen auf der Frontseite mit Sicherheit nicht den Einstellungen, die Sie hören.
Um unerwünschte Pegelsprünge beim Einstellen der Parameter zu verhindern, haben die Regler auf der Front keine Funktion, bis die physikalische Position den aktuellen Parameterwert erreicht hat. In diesem Moment blinkt die Recall-Anzeige zweimal und der Regler „übernimmt“ die Parametersteuerung, sodass Sie den Wert anheben oder absenken können.
Die Recall-Anzeige blinkt jedes Mal, wenn ein physikalischer Regler die aktuell aktive und damit hörbare Einstellung überstreicht.
Recall ist für die Regler Gain und ISF aktiv.
Wenn der Tuner aktiv ist, blinkt die Recall-Anzeige dauerhaft.
Rückseite
1. Power-Schalter
Mit diesem Schalter wird der Verstärker ein- bzw. ausgeschaltet: Der weiße Punkt markiert die Position ON.
2. Netzteilbuchse
Hier schließen Sie das mitgelieferte DC-Netzteil an. Stellen Sie sicher, dass sich der Power-Schalter (12) immer in der Stellung OFF befindet, bevor Sie das Netzteil anschließen. Das Netzkabel muss an einer Steckdose angeschlossen werden, die in puncto Spannung, Leistung und Netzfrequenz den auf dem Netzteil vermerkten Spezifikationen entspricht. Im Zweifelsfall wenden Sie sich an einen qualifizierten Techniker/Elektriker.
3. Fußschalter
Schließen Sie einen (optional erhältlichen) Blackstar FS-11 Fußschalter an, um Ihren ID:Core in einem der folgenden Modi zu steuern:
FS-11 Schalter 1 Schalter 2
| Voreinstellung Schaltet zwischen zwei Patches um, die Sie über INSIDER auswählen | Schaltet alle gespeicherten Patch-Effekte an oder aus |
Alternative Modus Nachatee Patch Vorherigee Patch
Im (über INSIDER ausgewählten) Alternative-Modus werden die Patches in der Schleife umgeschaltet. So wird nach der Voice „Bass 2“ wieder die Voice „Clean Warm“ geladen.
Im Manual-Modus hängt die Funktion der Fußschalter von ihrem letzten Status ab. Durch Drücken von Taster 1 versetzen Sie den Verstärker wieder in den Patch-Modus. Durch Drücken von Taster 2 schalten Sie die Effekte ein bzw. aus, ohne in den Patch-Modus zu wechseln.
Programmierung
Speichern von Patches
Ihr ID:Core BEAM Verstärker speichert 12 Patches (1 Patch pro Voice-Einstellung).
Um den aktuellen Sound als Patch abzuspeichern, drücken und halten Sie die Manual-Taste für zwei Sekunden. Die LED der gewählten Voice blinkt und zeigt so, dass das Patch gespeichert wurde.
Das Speichern eines Patches überschreibt ein auf dem Speicherplatz eventuell vorhandenes Patch.
Patches können auch über die Blackstar INSIDER Software gespeichert werden.
ANMERKUNG: Jedern Patch in Ihrem ID:Core muss eine spezifische Voice-Einstellung zugewiesen sein – ein Clean-Warm-Patch muss also auch die Clean-Warm-Voice verwenden.
Patches laden Im Patch-Modus wählen Sie das gewünschte Voice-Patch einfach über den Voice-Regler aus.
Zudem können die Patches über die Blackstar INSIDER Software oder einen an geschlossenen Fußschalter (nur ID:CORE STEREO 20 & ID:CORE STEREO 40) aufgerufen werden.
Anmerkung: Um ein Patch zu laden, muss der Patch-Modus aktiv sein – in diesem Fall leuchtet die Manual-LED nicht. Wenn Sie den Voice-Regler bedienen, während die Manual-LED leuchtet (Manual-Modus ist aktiv), wird nur die entsprechende Voice aufgerufen.
USB Audio
Die Kommunikation des Verstärkers mit einem PC oder Mac erfolgt über herkömmliche Audio-Treiber. Es werden keine spezifischen Treiber benötigt. Eine kurze Anleitung zur USB-Aufnahme mit minimaler Latenz finden Sie unter: www.blackstaramps.com/usbrecording
ANMERKUNG: Schließen Sie den Verslärker immer über einen Haupt-USB-Port des Computers an (meist auf der Rückseite zu finden).
Der Verstärker erscheint innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface.
Folgende Audioformate für die USB-Ausgabe können über die Blackstar INSIDER Software gewählt werden:
■ Stereo-Audiokanäle mit Speaker-Emulation und Effekten
■ 2 x Mono-Audiokanäle
- Links – Verstärkersignal mit Effekt
- Rechts – unbearbeitetes Gitarrensignal
■ Reamping-Modus
Reamping
Über die INSIDER-Software von Blackstar kann der Verstärker in den Reamping-Modus versetzt werden. Hierbei handelt es sich um eine nicht-programmierbare Einstellung, die deaktiviert wird, wenn wahlweise das USB-Kabel entfernt oder der Verstärker ausgeschaltet wird.
Wenn der Reamping-Modus aktiv ist, kann ein bereits aufgenommenes, unbear beitetes Gitarrensignal über USB in den Verstärker gespeist und als bearbeitetes Audiosignal wieder abgegriffen werden. Dieses Return-Signal kann nun über die Recording-Software im angeschlossenen PC oder Mac aufgenommen werden.
Erweiterte Merkmale
Ihr ID:Core BEAM Verstärker bietet erweiterte Merkmale, die sich speziell an Anwender richten, die etwas in die Tiefe gehen und das Maximum aus Ihrem Verstärker herausholen möchten. Zu diesen Merkmalen gehören Funktionen, die keine separaten Bedienelemente auf der Vorderseite des Verstärkers zur Verfügung stehen, sondern auf die Sie durch Halten des Tap-Tasters (11) als „Shift-Taste“ und über andere Bedienelemente zugreifen.
Super-Wide-Stereobreite bei der Musikwiedergabe - Tap + Voice
Ihr ID:Core BEAM kann auch extrem hochwertiger Musik-Player mit dem Super-Wide-Stereo-Effekt von Blackstar betrieben werden. In der Kombination sorgen diese beiden Merkmale für ein unglaubliches Hörvergnügen – Sie sind förmlich von Sound umgeben. Bei Ihrem ID:Core BEAM können Sie die Breite des Super-Wide-Stereo-Effekt's steuern und im Bereich von „Standard-Stereo“ bis hin zu maximalem „Super-Wide-Stereo“ einstellen. Um die Breite des Super-Wide-Stereo-Effekts und damit der Musikwiedergabe einzustellen, drücken und halten Sie die Tap-Taste (11) gedrückt, während Sie den Voice-Regler (2) auf der Vorderseite bedienen. Die Voice-LEDs zeigen die Stärke des Effekts an. Wenn Sie den Tap-Taster nach der Eingabe wieder loslassen, wird die Einstellung gespeichert und jedes Mal geladen, wenn Sie Ihren ID:Core BEAM einschalten. Die Musikwiedergabe wird kurz unterbrochen, um zu bestätigen, dass die Einstellung gespeichert wurde.
Unabhängige Lautstärke für die Musikwiedergabe – Tap + Volume
In der Regel wird die Lautstärke der Musikwiedergabe, die wahlweise über Bluetooth oder am MP3/Line-Eingang anliegt, direkt über das Wiedergabegerät gesteuert. Bei einer ruhigen Umgebung oder aus praktischen Gründen können Sie die Wiedergabelaufstärke jedoch an Ihrem ID:Core BEAM Verstärker noch weiter reduzieren, indem Sie den Tap-Taster (11) gedrückt halten, während Sie den Volume-Regier (4) auf der Vorderseite bedienen.
USB-Aufnahmepegel - Tap + Gain
Wie im Abschnitt zu USB Audio (siehe Seite 16) erwähnt können Sie die Wiedergabe Lautstärke des USB-Audiosignals von Ihrem ID:Core BEAM Verstärkers unabhängig vom Laufsprecher Ihres Verstärkers aussteuern, indem Sie den Tap-Taster (11) gedrückt halten und den Gain-Regler (3) auf der Vorderseite bedienen.
USB-Aufnahmepegel - Tap + Effects Level
Wie im Abschnitt zum Effektpegel (siehe Seite 11) erwähnt können Sie die Geschwindigkeit/Dauer der Modulations- und Delay-Effekte steuem, indem Sie den Tap-Taster (11) gedrückt halten und den Regler Effect Level (10) auf der Vorderseite bedieren. So können Sie eine Einstellung für ein spezifisches Effektl-Tempo treffen und müssen es nicht über den Tap-Taster eingeben.
Firmware Update
Firmware-Aktualisierungen werden über die Blackstar INSIDER Software ausgeführt. Eine aktuelle Version der Blackstar INSIDER Software wird zu jedem Update veröffentlicht.
Wenn der (über USB) mit der INSIDER-Software verbundene Verstärker eine neuere Firmware erkennt, wird eine Meldung eingeblendet, die eine Installation dieser aktuelon Daten empfiehlt. Während der Aktualisierung können die Regler am Verstärker nicht bedient werden. Die Voice-LEDs auf der Vorderseite leuchten für die Dauer des Aktualisierungsvorgangs.
Der Verstärker darf während der Firmware-Aktualisierung nicht ausgeschaltet werden. Wenn der Amp während der Aktualisierung ausgeschaltet wird, können die Regler am Verstärker auch nach dem Einschalten eventuell nicht mehr bedient werden und der Verstärker gibt keinen Sound aus. Die Voice-LEDs blinken zyklisch und zeigen damit an, dass keine gültige Firmware im Verstärker installiert ist.
Wenn bei der Aktualisierung der Firmware Probleme auftreten, können Sie den Verstärker auch gezielt im Update-Modus einschalten. Halten Sie die Tasten Manual (14) & MOD (6) gleichzeitig gedrückt, während Sie den Verstärker einschalten: Der Verstärker wird im Update-Modus gestartet, was durch die zyklisch blinkenden Voice-LEDs angezeigt wird. Verbinden Sie den Verstärker mit der Blackstar INSIDER Software, um mit der Firmware-Aktualisierung zu beginnen.
Der Verstärker muss mit der Blackstar INSIDER Software verbunden sein, um eine gültige Firmware zu installieren. Die Aktualisierung wird automatisch ausgeführt, wenn die Blackstar INSIDER Software erkennt, dass sich der Verstärker im Update-Modus befindet.
Technische Spezifikationen
ID:Core BEAM
Leistung: 2 x 10 Watt (20 Watt stereo)
Gewicht (kg): 3.7
Abmessungen (mm): 290((B) x 202(H) x 165(T)
