MODE D'EMPLOI XNV6020R Wisenet

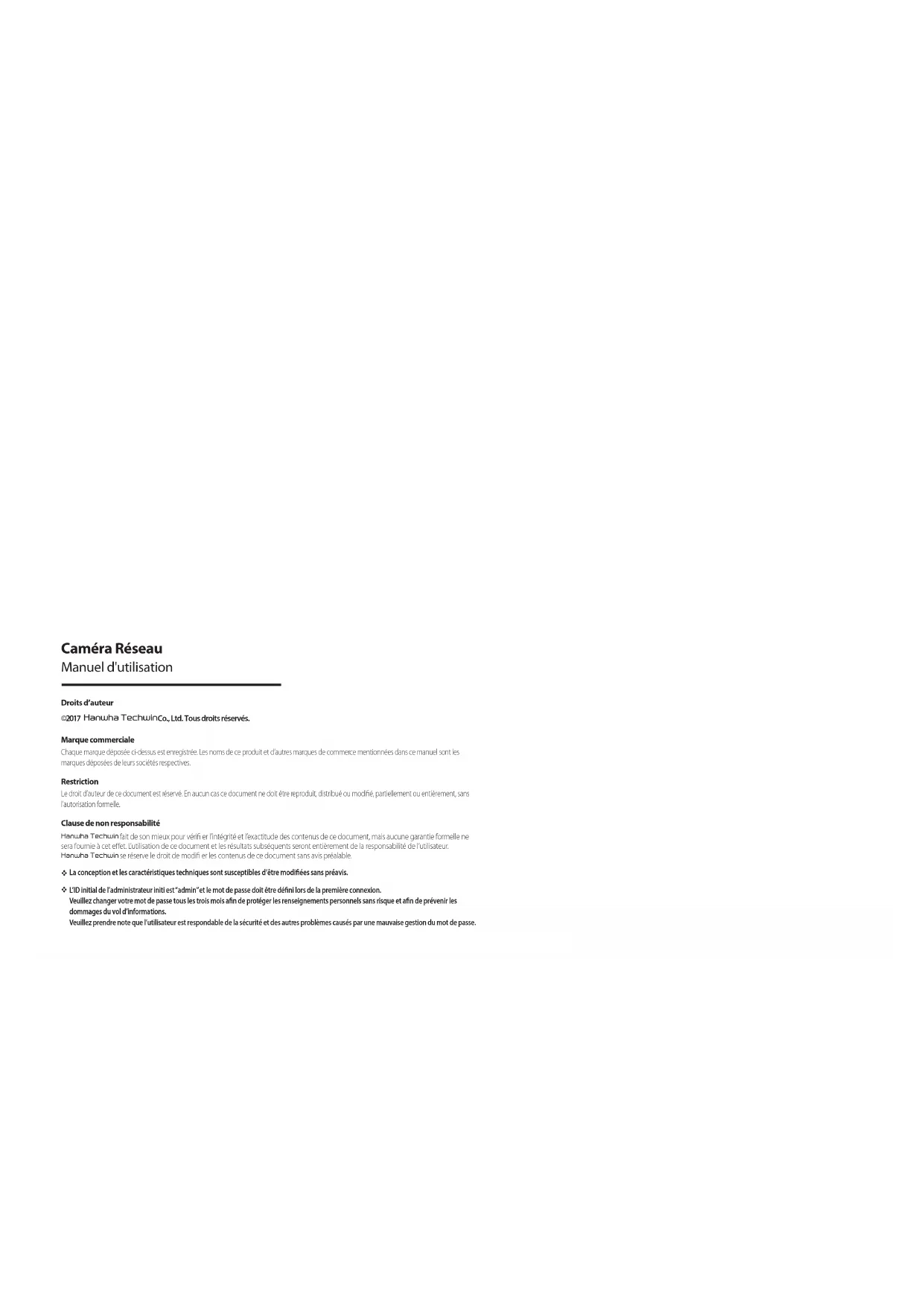

Manuel d’utilisation
XND-6010/6020R/8020R/8030R/8040R
XNV-6010/6020R/8020R/8030R/8040RDroits d’auteur ©2017 Hanwha Techwin Co., Ltd. Tous droits réservés. Marque commerciale Chaque marque déposée ci-dessus est enregistrée. Les noms de ce produit et d’autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives. Restriction Le droit d’auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modié, partiellement ou entièrement, sans l’autorisation formelle. Clause de non responsabilité Hanwha Techwin fait de son mieux pour véri er l’intégrité et l’exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet eet. L’utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l’utilisateur. Hanwha Techwin se réserve le droit de modi er les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d’être modiées sans préavis.
L’ID initial de l’administrateur initi est “admin” et le mot de passe doit être déni lors de la première connexion. Veuillez changer votre mot de passe tous les trois mois an de protéger les renseignements personnels sans risque et an de prévenir les dommages du vol d’informations. Veuillez prendre note que l’utilisateur est respondable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe. Caméra Réseau Manuel d'utilisationFrançais _3 ●● présentation présentation instructions importantes relatives à la sécurité 1. Veuillez lire ces instructions.2. Conservez ces instructions.3. Prêtez attention à tous les avertissements.4. Veuillez suivre toutes les instructions.5. N’utilisez pas cet appareil à proximité de l’eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide.
(Ne pas utiliser un détergent ou des produits cosmétiques contenant de l’alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N’obstruez pas les ouvertures de ventilation. Procédez à l’installation conformément aux instructions du
8. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et
les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée
de deux fiches, une plus large que l’autre. Une prise de terre est composée de deux fiches et d’une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d’alimentation et particulièrement
au niveau des fiches et des prises de courant et au niveau où ils se situent.11. N’utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l’appareil. Si vous utilisez un chariot, déplacez le chariot transportant l’appareil avec précaution afin d’éviter les blessures que pourrait entraîner un basculement accidentel.13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l’appareil a été endommagé de quelque manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets tombés sur l’appareil, appareil exposé à la pluie et à l’humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être fourni par un bloc d’alimentation répertorié portant la mention “Classe 2” ou “LPS”
et classé à partir de 12 Vcc, min.0.74 A(XND/V-6020R/8020R/8030R/8040R) / min. 0.51A(XND/V-6010)
16. Si vous utilisez une force excessive lors de l’installation du produit, la caméra risque d’être endommagée et de
ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé.
17. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d’huile existent ou
peuvent être générés. Comme les huiles comestibles telles que l’huile de soja peuvent endommager ou déformer le produit, n’installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
Lors de l’installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
19. Si vous installez / désassemblez le produit d’une manière qui n’a pas été recommandée, les fonctions /
performances de production peuvent ne pas être garanties. Installez le produit en vous référant à “Installation et connexion” dans le manuel d’utilisation.
20. L’installation ou l’utilisation du produit dans l’eau peut causer des dommages importants au produit.
avertissement AFIN DE RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ. NE PAS INSÉRER D’OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L’ÉQUIPEMENT. Veillez à éviter toute projection de liquide sur l’appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases. Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d’installation. attention attention risQue De ecHoc electriQue ne pas ouvrir ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE. eXplication Des sYmBoles GrapHiQues Le symbole de l’éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d’une « tension élevée » au sein de l’unité, susceptible d’être suffisamment puissante pour présenter un risque de décharge électrique. Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.présentation 4_ présentation Catégorie de classe Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale secteur dotée d’une connexion de mise à la terre de protection. Batterie Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type. Appareil déconnecté Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région. Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée. ATTENTION Il existe un risque d’explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions. Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire. La sortie composite de l’appareil est fournie afin de faciliter l’installation et n’est pas recommandée à des fins de surveillance. Veuillez utiliser l’alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés. L’ITE ne doit être connecté que sur un réseau PoE sans routage vers l’alimentation extérieure. Veuillez lire attentivement les consignes de sécurité recommandées ci-après.
Ne placez pas cet appareil sur une surface inégale.
N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
Ne placez pas cet appareil à proximité de matériaux conducteurs.
N'essayez de réparer cet appareil vous-même.
Évitez de placer un verre d'eau sur ce produit.
N'installez pas le produit à proximité de sources magnétiques.
Ne bloquez pas les ouvertures de ventilation.
Ne placez pas d'éléments lourds sur le produit.
Veuillez porter des gants de protection lors de l’installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure. Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit. La signification des indications fournies dans le manuel est comme suit.
Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.
Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.Français _5 ●● présentation sommaire présentation
3 Instructions Importantes Relatives à la Sécurité 6 Caractéristiques du Produit 6 Spécifications PC Recommandées 6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC 6 NAS — Indications du fabricant 7 Contenu 8 D’un Coup d’œil (XND-6010/6020R/ 8020R/8030R/8040R) 10 D’un Coup d’œil (XNV-6010/6020R/ 8020R/8030R/8040R) installation et connexion
16 Informations Sur la Carte Mémoire (Non Incluse) 17 Connexion à d’autres Périphériques connexion et configuration réseau
20 Connecter la Caméra Directement au Réseau de Zone Locale 20 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP 21 Connexion de la Caméra Directement à un Modem PPPoE 21 Connecter la Caméra au Routeur Large Bande par le Modem PPPoE /Câble 22 Boutons Utilisés Sous IP Installer 22 Configuration de l’adresse IP Fixe 24 Configuration de l’adresse IP Dynamique 24 Configuration de la Redirection de la Plage de Ports (Mappage de Ports) 25 Connexion à la Caméra Depuis Un Ordinateur Local Partagé 25 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet visionneur web
26 Connexion à la Caméra 27 Réglage du mot de passe 27 Login 27 Spécifications de prise en charge de plug- in pour chaque navigateur 28 Installation du Module WebViewer 28 Utiliser gratuitement un plug-in de visualiseur Web 28 Utilisation de l’écran Direct 31 Lire la vidéo enregistrée écran de configuration
33 Configuration 33 Configuration de Base 37 Configuration PTZ 38 Configuration VidEo et Audio 43 Configuration Réseau 47 Configuration d’événement 49 Guide du serveur de stockage en réseau (NAS) 52 Configurer les paramètres d’analyse 56 Configuration des statistiques 59 Configuration du Système 60 Configuration du Plate-forme ouverte annexes
61 Spécifications 63 Vue du Produit 64 Résolution de Problèmes 66 Open Source Announcementprésentation 6_ présentation
CARACTÉRISTIQUES DU PRODUIT
- Indice d’étanchéité à la poussière et aux intempéries (IP67, IP66) (XNV-6010/6020R/8020R/8030R/8040R) Le modèle étanche à l’eau et à la poussière vous permet d’installer l’équipement à l’extérieur ou de l’exposer à la pluie en toute sérénité. • Mode IR (XND/V-6020R/8020R/8030R/8040R)Lorsque le voyant IR s’allume, l’appareil passe en mode IR afin d’empêcher toute surexposition et de rendre visibles les objets à faible distance. • Supporte des vidéos de résolution 2Mo (XND/V-6010/6020R) • Supporte des vidéos de résolution 5Mo (XND/V-8020R/8030R/8040R) • Lecture en transit multipleCette caméra réseau peut afficher des vidéos en différentes qualités et résolutions simultanément, en utilisant plusieurs CODEC. • Surveillance basée sur navigateur WebUtilisation du navigateur Web pour afficher l’image dans un environnement réseau local. • AlarmeLorsqu’un événement se produit, une vidéo est envoyée à l’adresse courriel enregistrée par l’utilisateur, envoyée au serveur FTP, sauvegardée sur une carte Micro SD ou un serveur de stockage en réseau (NAS), ou un signal est envoyé au terminal de sortie d’alerte. • Détection de sabotageDétecte les tentatives de sabotage sur la surveillance vidéo. • Fonction de détection des effets de flouDétecte le phénomène de flou de la lentille de la caméra. • Détection de mouvementDétecte les mouvements depuis l’entrée vidéo de la caméra. • Détection audioDétecte un son plus élevé qu’un certain niveau spécifié par l’utilisateur. • Smart CodecCodecs s’appliquant de manière adaptative à une partie du champ de vision de la caméra afin d’améliorer la qualité de la zone spécifiée par l’utilisateur. • Détection auto du réseau déconnectéDétecte la déconnexion réseau avant le déclenchement de l’événement. • Détection de brouillardDétecte le brouillard qui est plus lourd que le niveau de détection. • Détection facialeDétecte les visages dans la zone spécifiée à partir de l’entrée vidéo de la caméra. • Fonction IVA (analyse vidéo intelligente)Détecte un mouvement ou une situation qui répond aux règles d’événement configurées. • Classification des sources sonoresDétecte une source sonore spécifiée par l’utilisateur. • Statistiques de comptage de personnesVous pouvez vérifier le nombre de personnes entrant dans la zone spécifiée grâce à l’analyse vidéo. • Statistiques de la carte thermiqueVous pouvez afficher la fréquence de mouvement en couleurs sur l’écran. • Conformité ONVIF Ce produit supporte l’ONVIF Profile S&G. Pour obtenir de plus amples informations, consultez le site Web www.onvif.org.
SPÉCIFICATIONS PC RECOMMANDÉES
- CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur • RAM : 8G ou supérieur
- Système d’exploitation pris en charge : Windows 7, 8.1, 10, Mac OS X 10.10, 10.11, 10.12
- Visualiseur Web sans plug-in Navigateurs Web supportés : Google Chrome, MS Edge, Mozilla Firefox(supporté uniquement sur Windows 64bit), Apple Safari 9 (supporté uniquement sur Mac OS X) • Visualiseur avec plug-in Navigateurs Web supportés : MS Explorer 11, Apple Safari 9 (Supporté uniquement sur Mac OS X) CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE
- Capacité recommandée : 16 Go à 256 Go (type MLC)
- Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra. - Fabricant : SanDisk, Transcend - Famille de produit : High endurance
NAS — INDICATIONS DU FABRICANT
- Capacité recommandée : On recommande 200GO ou plus.
- Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.
- Pour cette caméra-ci, il est recommandé d’utiliser un NAS respectant les indications suivantes. Produits recommandés Grandeurs disponiblesQNAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.
Si vous utilisez de l’équipement NAS à des fins autres que de la sauvegarde vidéo, le nombre de caméras accessibles peut diminuer.Français _7 ●● présentation contenu Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. (l’accessoire varie selon le pays de vente.) Apparence Nom de l’élément Quantité Description Nom du modèle Caméra
Utilisation pour tous les modèles Guide de prise en main rapide (En option)
Utilisation pour tous les modèles Carte de garantie (En option)
Utilisation pour tous les modèles Câble pour l’écran de test
Permet de tester la connexion de la caméra à un dispositif d’affichage portable Utilisation pour tous les modèles Gabarit
Guide d’installation du produit Utilisation pour tous les modèles Bornier de raccordement
Raccordé à la prise d’alimentation Utilisation pour tous les modèles Vis autotaraudeuse
Permet de procéder à l’installation au plafond ou au mur Utilisation pour tous les modèles Apparence Nom de l’élément Quantité Description Nom du modèle Vis de mécanique
Utilisées pour l’assemblage du boîtier du dôme lors de l’installation du produit sur le tube, en montage mural, etc. ou pour l’ obstruction d’un trou. Utilisation pour tous les modèles Clé à ouverture fixe (en forme de L)
Utilisé pour retirer et remplacer le couvercle du dôme Utilisation pour tous les modèles Câble audio/alarme
Utilisé pour raccorder les ports audio et alarme XND-6010/6020R/ 8020R/8030R/ 8040R
Utilisé pour connecter le câble LAN d’un diamètre de Ø 7 ~ 8,5. XNV-6010/6020R/ 8020R/8030R/ 8040R Bride d’ancrage en plastique
Permet de fixer une vis, à insérer dans un trou (force d’ancrage renforcée) XNV-6010/6020R/ 8020R/8030R/ 8040R Agent d’absorption de moisissures pour cartes
Associé une fois après installation. XNV-6010/6020R/ 8020R/8030R/ 8040Rprésentation 8_ présentation Composants D’UN COUP D’ŒIL (XND-6010/6020R/8020R/8030R/8040R) Apparence Élément Description Couvercle dômeCouvercle du boîtier utilisé pour protéger l’objectif et l’unité principale. Orifice microphoneLe microphone est intégré Boîtier de la caméraPartie boîtier couvrant le corps de la caméra.
cFrançais _9 ●● présentation Élément Description
Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge.
Objectif Objectif de la caméra.
Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage.
Câble et port audio et alarme Port pour connecter les câbles audio et de l'alarme. ARM-IN Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit. ARM-OUT Utilisé pour la connexion du signal de sortie de l’alarme. GND Il s’agit de deux ports communs permettant de connecter les signaux d’entrée/sortie d’alarme. MIC Utilisée pour la connexion à un microphone. SPEAKER Utilisée pour la connexion aux enceintes.
Orifice microphone Le microphone est intégré
Bouton de réinitialisation Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.
Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP au sein du réseau, vous devez lancer le programme d’installation IP Installer pour modifier les réglages réseau de base, tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
Sortie d’écran test Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test.
Port MICRO USB Port pour connecter le dongle Wi-Fi. Vous pouvez vérifier la vidéo d’installation via les applications installées sur le smartphone. Reportez-vous à la section “Connexion au dongle WiFi” à la page 17.
Retirez le capot interne lors de la connexion à la borne Micro USB.
Le dongle Wifi et l’OTG sont vendus séparément.
Port d’alimentation Port pour le bloc de jonction d’alimentation.
Port Réseau Utilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.
Couvercle intérieur Coque de protection pour le corps principalprésentation 10_ présentation Composants D’UN COUP D’ŒIL (XNV-6010/6020R/8020R/8030R/8040R) Apparence Élément Description Couvercle dômeCouvercle du boîtier utilisé pour protéger l’objectif et l’unité principale. Boîtier de la caméraPartie boîtier couvrant le corps de la caméra. AC 24V / DC 12V RESET VID EO
aFrançais _11 ●● présentation Élément Description
Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge.
Objectif Objectif de la caméra.
Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage.
Câble et port audio et alarme Port pour connecter les câbles audio et de l'alarme. ARM-IN Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit. ARM-OUT Utilisé pour la connexion du signal de sortie de l’alarme. GND Il s’agit de deux ports communs permettant de connecter les signaux d’entrée/sortie d’alarme. MIC Utilisée pour la connexion à un microphone. SPEAKER Utilisée pour la connexion aux enceintes.
Bouton de réinitialisation Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.
Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP au sein du réseau, vous devez lancer le programme d’installation IP Installer pour modifier les réglages réseau de base, tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.
Sortie d’écran test Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test.
MICRO USB port Port pour connecter le dongle Wi-Fi. Vous pouvez vérifier la vidéo d’installation via les applications installées sur le smartphone. Reportez-vous à la section “Connexion au dongle WiFi” à la page 17.
Le dongle Wifi et l’OTG sont vendus séparément.
Port d’alimentation Port pour le bloc de jonction d’alimentation.
Port Réseau Utilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.
Compartiment de la carte mémoire Micro SD Compartiment de la carte mémoire Micro SD.installation et connexion 12_ installation et connexion installation et connexion INSTALLATION (XND-6010/6020R/8020R/8030R/8040R) Précautions à prendre avant l’installation Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra.
- Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d’installation.
- L’utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d’autre que vous sur le site de l’installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
- Si vous utilisez une force excessive lors de l’installation du produit, la caméra risque d’être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé. Démontage 1. A l’aide de la clé L fournie, tournez les 3 boulons de fixation situés sur le couvercle du dôme dans le sens antihoraire pour retirer le couvercle.2. Soulevez le couvercle intérieur pour le séparer. Installation 1. Fixez le modèle d’installation sur la zone sélectionnée et percez 2 trous ainsi qu’indiqué sur l’image.2. Utilisez 2 vis autotaraudeuses fournies, fixez la caméra à 2 trous forés avec un gabarit.
Placez la marque < > imprimée sur la caméra en face de la zone à surveiller.3. Raccordez les bornes internes de la caméra avec les câbles correspondants.
4. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la section « Reglage de
l’orientation de la camera de surveillance ». (page 15)
Nous vous recommandons de ne pas toucher l’objectif de l’appareil car il a été correctement mis au point durant le processus final de fabrication. Si c’est le cas, l’objectif peut être flou ou taché par des substances étrangères.5. Veuillez connecter le couvercle intérieur au corps principal.6. Prenez la partie inférieure de la caméra avec une main et le couvercle avec l’autre main, alignez les flèches et assemblez-les à l’aide de la clé hexagonale.
Lorsque vous raccordez le couvercle du dôme, alignez les flèches et connectez-le perpendiculairement au corps principal.
Assurez-vous que le couvercle du dôme est correctement connecté à la partie inférieure, comme indiqué sur le schéma. Si la vis n’est pas verrouillée correctement, il peut y avoir un risque de blessure due à la chute du couvercle du dôme.12FRONTUSB VIDEO DC 12V RESET
Couvercle du dômeBoulons
Cette caméra est étanche et en conformité avec les spécifications de la norme IP66/IP67, mais la prise jack connectée au câble externe ne l’est pas. Il est recommandé d’installer ce produit sous l’avant-toit afin d’éviter que le câble ne soit exposé. Précautions à prendre avant l’installation Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra.
- Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d’installation.
- L’utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d’autre que vous sur le site de l’installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
- Si vous utilisez une force excessive lors de l’installation du produit, la caméra risque d’être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé. Démontage 1. A l’aide de la clé L fournie, tournez les 2 boulons de fixation situés sur le couvercle du dôme dans le sens antihoraire pour retirer le couvercle.12FRONTUSBVIDEO DC 12V RESET
BoulonsCouvercle du dômeBoîtier de la caméraCorps de la caméra Installation 1. Percez un trou (diamètre : 6 mm, profondeur : min. 55 mm) au fond du boîtier et insérez-y jusqu’au bout les chevilles d’ancrage en plastique fournies. 2. Alignez le trou inférieur sur le trou de la bride d’ancrage, puis insérez et fixez la vis autotaraudeuse. 3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l’installation de la caméra. 4. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la section « Reglage de l’orientation de la camera de surveillance ». (page 15)5. Refermez le couvercle du dôme.
Fixez solidement le boulon de fixation à l’aide d’une clé en L pour empêcher l’eau de couler. Raccorder le câble imperméable d’alimentation et LAN 1. Retirez le couvercle du dôme et le boîtier.2. Tirez sur la longue partie projetée de la prise en caoutchouc en partie inférieure, et retirez-la ainsi qu’illustré sur la figure.
Utilisez une bague de câble appropriée pour connecter le câble LAN. - Caméra de base : utilisez le câbled’un diamètre de Ø 5 ~ 6,5. - Composants fournis : utilisez le câble d’un diamètre de Ø 7 ~ 8,5.3. Insérez le câble d’alimentation dans le petit trou qui s’est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l’étape 2 ci-dessus.4. Raccordez le câble d’alimentation au bloc de jonction d’alimentation.12FRONTUSBVIDEODC 12VRESET1 2 3 4 5 6 7 AC 24V / DC 12V RESET VIDEO
FRONT USB VIDEO DC 12V RESET 1 2 3 4 5 6 7installation et connexion 14_ installation et connexion 5. Insérez le câble LAN dans le grand trou qui s’est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l’étape 2 ci-dessus.6. Retirez la gaine à l’aide d’une pince coupe-câble et alignez les câbles.7. Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l’outil LAN.
8. Raccordez le câble fini au port Ethernet.
Connexion de l’alarme et du câble audio 1. Retirez le couvercle du dôme et le boîtier.2. Tirez sur la longue partie projetée de la prise en caoutchouc en partie inférieure, et retirez-la ainsi qu’illustré sur la figure.3. Insérez le câble d’alarme / audio dans le trou créé en retirant le bouchon en caoutchouc sur le n° 2, puis connectez le câble à la borne de l’alarme.4. Alignez le câble de manière à ce qu’il ne soit pas endommagé ou enroulé lors de l’installation de la caméra.5. Mettez le bouchon en caoutchouc situé sur le câble de l’alarme / audio dans le trou.6. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la section « Reglage de l’orientation de la camera de surveillance ». (page 15)7. Fixez le couvercle du dôme. Fixation de l’adaptateur (dégroupé) Choisissez et achetez parmi les options suivantes (dégroupées) celle qui est adaptée au site d’installation ou celle qui vous convient le mieux.1. Retirez le couvercle du dôme du boîtier en vous référant au chapitre « Démontage ». (page
2. Utilisez la vis de mécanique fournie pour fixer le boîtier de la caméra à l’adaptateur dégroupé.
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors
de l’installation de la caméra. Procédez au montage de la caméra dans l’ordre inverse indiqué à la section « Démontage ».
5. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la section « Reglage de
l’orientation de la camera de surveillance ». (page 15)6. Refermez le couvercle du dôme.
Fixez solidement le boulon de fixation à l’aide d’une clé en L pour empêcher l’eau de couler. Installation extérieure Lorsque vous l’installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l’eau ne coule pas depuis le câble connecté à l’extérieur.1. Connectez les câbles d’alimentation, E/S, BNC et LAN.2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l’aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
Si la gaine du câble noir n’est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.
Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu’au double de sa longueur normale.CameraCameraCameraSystemSystemSystem CAUTION: Be w are of the Rated Vol tage and Po larityof the p ower connec tion.
Accessoires en option pour l’installation Pour faciliter l’installation, vous pouvez acheter les accessoires appropriés disponibles en option.
(XND-6010/6020R/8020R/8030R/8040R : SBP-300HM7, XNV- 6010/6020R/8020R/8030R/8040R : SBP-122HM) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un mur.
6010/6020R/8020R/8030R/8040R : SBP-300HM7, XNV- 6010/6020R/8020R/8030R/8040R : SBP-122HM) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un plafond en béton.
3. ADAPTATEUR POUR FIXATION SUR POTEAU (SBP-300PM)
Ceci est un adaptateur utilisé pour l’installation de l’ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) sur un poteau d’un diamètre supérieur à 80 mm.
4. ADAPTATEUR POUR FIXATION D’ANGLE (SBP-300KM)
Ceci est un adaptateur pour l’installation de l’ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) à l’angle du joint de mur. Réglage de l’orientation de la caméra de surveillance
Réglage de la direction de surveillance Vous ne pouvez régler l’orientation de la caméra que lorsque celle-ci a été fixée au plafond. La rotation de l’unité de la caméra vers la gauche ou la droite est appelée Panoramique, le réglage de l’inclinaison est appelé Horizontale-Verticale et la rotation de l’objectif sur son axe est appelée Rotation. - La plage effective du panoramique couvre un angle total de 354 degrés. - La plage effective de la rotation couvre un angle total de 355 degrés. - La plage effective de l’inclinaison couvre un angle total de 67 degrés.
L’image peut être recouverte par le boîtier de la caméra en fonction de l’angle.
Ne forcez pas sur la mise au point / le zoom de l’objectif après démontage du boîtier en dôme. Autrement, ceci peut fausser la mise au point en raison d’une panne de moteur.
1. Après l’installation de la caméra, réglez l’angle de panoramique selon la direction de surveillance.
2. Réglez l’angle horizontal de manière à ce que l’image ne soit pas inversée.
3. Réglez l’angle d’inclinaison de sorte que la caméra soit face à l’objet à surveiller.
Panoramique Horizontale-Verticale Rotation de l’objectifinstallation et connexion 16_ installation et connexion INSERTION/RETRAIT D’UNE CARTE MÉMOIRE MICRO SD
Déconnectez le câble d’alimentation de la caméra avant d’y insérer la carte mémoire Micro SD.
N’insérez pas la carte mémoire Micro SD à l’envers et de force. Autrement, vous risquez d’endommager la carte mémoire Micro SD.
En cas de pluie ou lorsque le taux d’humidité est élevé, l’insertion ou l’éjection d’une carte Micro SD n’est pas recommandée.
Le désassemblage du couvercle du produit doit être terminé dans un délai de 5 minutes. Sinon, il y a un risque de condensation interne. Insertion d’une carte mémoire Micro SD 1. Séparez le couvercle du dôme de la caméra.2. Insérez une carte Micro SD en suivant la direction de la flèche du schéma. Retrait d’une carte mémoire Micro SD Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.
Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.
Avant de retirer la carte mémoire Micro SD, dans <Stockage>, réglez le dispositif sur <Désativé> et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension. (Page 47)
Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées. INFORMATIONS SUR LA CARTE MÉMOIRE (NON INCLUSE) Qu’est ce qu’une carte mémoire ? Une carte mémoire est un dispositif de stockage de données externe qui a été développé pour offrir une toute nouvelle manière d’enregistrer et de partager des données de texte, audio et vidéo en utilisant des dispositifs numériques. Sélectionner une carte mémoire qui vous convient Votre caméra prend en charge les cartes mémoire Micro SD/SDHC/SDXC. Vous pouvez, toutefois, avoir des problèmes de compatibilité en fonction du modèle et de la marque de la carte mémoire.Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra. - Fabricant : SanDisk, Transcend - Famille de produit : High enduranceIl est recommandé d’utiliser des cartes mémoires de 16 Go à 256 Go (type MLC) avec cette caméra.La performance de lecture peut être affectée en fonction de la vitesse de la carte mémoire. Composants de carte mémoire Micro SD/SDHC/SDXCContactsFrançais _17
Le terminal de sortie CVBS du produit est fourni pour faciliter l’installation, et n’est pas recommandé à des fins de surveillance.
Le terminal Micro USB du produit est fourni pour faciliter l’installation, et n’est pas recommandé à des fins de surveillance. Connexion Ethernet Connectez le câble Ethernet au réseau local ou à Internet. Connexion Wi-Fi Configuration de la caméra1. Connectez l’OTG (5 broches) et le dongle WiFi à la borne micro USB.Configuration du Smartphone1. Installez l’application d’installation Wisenet.2. Sélectionnez le SSID de la caméra après avoir allumé le WiFi.3. Exécutez l’application d’installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée (mot de passe initial : 4321)
La vidéo sera lue sans être connectée pendant la connexion initiale.5. L’angle de caméra peut être ajusté par la vidéo de smartphone.Fabricant de dongle recommandéFabricant ModèleNETIS WF2123 n300EDIMAX EW-7811UnIP Time N100miniTP-LINK TL-WN823N V1ASUS USB-N13NETGEAR WNA3100M Alimentation Utilisez le tournevis pour connecter les lignes du câble d’alimentation (+, –) au port correspondant de la caméra.
En cas d’application simultanée d’un PoE et d’un courant 12 V CC, la caméra est alimentée à partir du 12 V CC. - Vous pouvez également utiliser un routeur doté d’une alimentation électrique par câble Ethernet pour fournir le courant à la caméra. - Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE 802.3af. - Nous vous conseillons d’utiliser uniquement une source d’alimentation : l’alimentation électrique par câble Ethernet et 12 V CC.
Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.
Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
Connectez d’abord l’ensemble et la ligne d’alimentation de l’adaptateur, puis branchez le câble d’alimentation à la prise du mur.
ACT LINKNETWORKÉcran à installerAlimentationEthernetDongle Wi-Fi<XND-6010/6020R/8020R/8030R/8040R><XNV-6010/6020R/8020R/8030R/8040R>installation et connexion 18_ installation et connexion Spécification du câble d’alimentation pour chaque modèle Dans le cas d’une alimentation en 12 V CC :Maquette Type de fil (AWG) Longueur de câble (Max.)XND/V-6010#22 15m#20 24mXND/V-6020R/8020R/8030R/8040R#20 17m#18 27m Spécifications du câble réseau Élément Contenus RemarqueConnecteur RJ45Ethernet 10/100 Base-T 10/100 Mb/sCâble 5e catégorie UTPDistance max. 100 MSupport du PoE IEEE 802.3af Connecter à l’entrée/la sortie Audio
1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l’amplificateur
auquel le microphone est relié.
Vous pouvez utiliser le microphone intégré dans la caméra sans avoir à connecter un microphone externe. (Disponible uniquement sur le modèle XND-6010/6020R/8020R/8030R/8040R)2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l’amplificateur auquel le haut-parleur est relié.3. Vérifiez les spécifications pour l’entrée audio. • Codec audio - Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d’échantillonnage : 8 kHz), AAC (Débit binaire: 48Kbps / Fréquence d’échantillonnage: 16kHz) - Sortie Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz) • Audio duplex complet
- Entrée audio (XND-6010/6020R/8020R/8030R/8040R) : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V CC (4mA), Impédance d’entrée : 2000 Ohms
- Entrée audio (XNV-6010/6020R/8020R/8030R/8040R) : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d’entrée : 2000 Ohms
- Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
- Impédance de sortie de ligne : 600Ω Connexion au boîtier du port E/S Raccordez le câble d’E/S d’alarme au port correspondant sur la case de port.
- ALARM-IN : Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit.
- ALARM-OUT : Utilisé pour la connexion du signal de sortie de l’alarme.
- GND : Port commun pour le signal d’alarme d’entrée/sortie.
Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l’intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au « Schéma de câblage de sortie de l’alarme » lors du raccordement de périphériques dont la tension excède les spécifications actuelles. (page 19) Réseau Haut-parleurMicrophone MicrophoneMicrophoneHaut-parleur Amp AmpHaut-parleur
Capteur Alarme (Témoin d’avertissement)Français _19
●● INSTALLATION ET CONNEXION
Pour connecter le capteur externe Connectez l’un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l’autre fil au port [GND]. Schéma de câblage d’entrée de l’alarme Pour raccorder la sortie de l’alarme Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l’intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au schéma de raccordement de l’alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles. Schéma de câblage de sortie de l’alarme Capteur TERRE RÉSISTANCEENTRÉE ALARME (5 mA SINK)
RÉSISTANCE RÉSISTANCE
VCC_3.3V DIODE TERRE MLCC TRANSISTOR Raccordement externe Intérieur de la caméra
Témoin d’avertissement / alimentation de la sirène Témoin d’avertissement / sirène SORTIE ALARME (12 VCC 20m A MAX) RÉSISTANCE 10K ohm DIODE RELAIS CC 5V ou 3,3 V TRANSISTOR TERRE TERRE TRANSISTOR Raccordement externe Intérieur de la caméra TERRE RÉSISTANCE20_ connexion et configuration réseau connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Se connecte à la caméra à partir d'un PC local sur le LAN 1. Lancer un navigateur Internet sur le PC local.2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.
Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
Dans le programme d’installation IP, vous pouvez utiliser le mot de passe initial, “4321” pour définir l’adresse IP, le masque de sous réseau, la passerelle, le port HTTP, le port VNP et le type d’IP. Après avoir changé l’interface réseau, pour une meilleure sécurité, accédez au navigateur Web et modifiez le mot de passe.
Par défaut, l’adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l’absence de serveur DHCP disponible, l’adresse IP sera définie sur 192.168.1.100. Pour changer l’adresse IP, utilisez le programme d'installation IP. Pour obtenir de plus amples détails sur l’utilisation du programme d'installation IP, reportez-vous à la section « Configuration de l’adresse IP Fixe ». (Page 22) CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE
BASÉ SUR LE PROTOCOLE DHCP
1. Connectez l’ordinateur utilisateur directement à la caméra réseau.
2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur
Web sur votre poste pour la connexion à l'Internet. 3. Utilisez le navigateur Internet pour connecter le Web viewer. 4. Allez à la page [Configuration].
5. Allez sur [Réseau] – [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] – [IP & Port], et définissez le type d’IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.8. Redémarrez la caméra.
Pour l’enregistrement des réglages DDNS, reportez-vous à la section « DDNS ». (page 43)
Pour l'enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 44)
Se référer à « IP & Port » pour la procédure de configuration de l’adresse IP. (page 36) <Réseau local>CaméraCaméraPC localINTERNETOrdinateur externe distantServeur DDNS (Centre de données, COREE)CaméraOrdinateur externe distantServeur DDNS (Centre de données, COREE)Modem DSL/CâbleINTERNETFrançais _21
●● CONNEXION ET CONFIGURATION RÉSEAU
CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM PPPoE
1. Connectez l’ordinateur utilisateur directement à la caméra réseau.
2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin d'utiliser le navigateur
Web sur votre poste pour la connexion à l'Internet. 3. Utilisez le navigateur Internet pour connecter le Web viewer. 4. Allez à la page [Configuration].
5. Allez sur [Réseau] – [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] – [IP & Port] Page de configuration, définissez le type d’IP [PPPoE], et saisissez l’ID du
service réseau et le mot de passe.7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.8. Redémarrez la caméra.
Pour l’enregistrement des réglages DDNS, reportez-vous à la section « DDNS ». (page 43)
Pour l’enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 44)
Se référer à « IP & Port » pour la procédure de configuration de l’adresse IP. (page 36) CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM PPPoE /CÂBLE C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires. Configurer les paramétrages de réseau du PC local connecté au routeur Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous. • Sélectionner : <Network> <Properties> <Local Area Connection> <General> <Properties> <Internet Protocol (TCP/IP)> <Properties> <Obtain an IP address automatically> ou <Use the following IP address>.
- Suivre les instructions ci-dessous si vous sélectionnez <Use the following IP address>: ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1 Adresse IP : 192.168.1.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1 Adresse IP : 192.168.0.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.0.1ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1 Adresse IP : 192.168.xxx.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.xxx.1
Pour l'adresse du Routeur large bande, se référer à la documentation du produit.
Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 24) CaméraOrdinateur externe distantServeur DDNS (Centre de données, COREE)Modem PPPoEINTERNETCaméraCaméraPC localRouteur large bandePPPoE ou Modem câblePPPoE ou Modem câbleOrdinateur externe distantServeur DDNS (Centre de données, COREE)INTERNETconnexion et configuration réseau 22_ connexion et configuration réseau
BOUTONS UTILISÉS SOUS IP INSTALLER
Élément Description Device NameNom du modèle de la caméra connectée. Cliquez sur la colonne pour trier la liste par nom de modèle. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. Alias Cette fonction n’est pas appliquée pour le moment.
Mode Affiche <Static>, <Dynamic> ou <PPPoE> pour l’état de connexion réseau actuel.
MAC(Ethernet) AddressAdresse Ethernet de la caméra connectée. Cliquez sur la colonne pour trier la liste par adresse Ethernet. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. IP AddressAdresse IP. Cliquez sur la colonne pour trier la liste par adresse IP. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. ProtocolRéglage réseau de la caméra. Le réglage par défaut est « IPv4 ». Les caméras ayant un réglage en IPv6 affichent « IPv6 ».
URL Adresse URL du serveur DDNS autorisant l’accès à partir d’un système Internet externe. Cependant, cette option sera remplacée par le réglage <IP Address> de la camera en cas d’échec de l’enregistrement DDNS. IPv4 Recherche les caméras réglées sur IPv4.Élément Description
IPv6 Recherche les caméras réglées sur IPv6. Activé uniquement dans un environnement compatible IPv6. SearchRecherche les caméras actuellement connectées au réseau. Cependant, ce bouton sera grisé si aucun des réglages IPv4 ou IPv6 n’est sélectionné. Auto SetLe programme d’installation IP configure automatiquement les réglages réseau. Manual Set Vous devez configurer les réglages réseau manuellement. Exit Quitte le programme IP Installer.
En ce qui concerne le programme d’installation IP Installer, utilisez uniquement la version fournie sur le CD d’installation ou la dernière version disponible de l’application. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Techwin.
Si le système d’exploitation de support est Windows 8.1, il est recommandé d’utiliser le Gestionnaire de périphériques Wisenet au lieu de l’IP Wisenet. Le programme du gestionnaire de périphériques Wisenet peut être téléchargé en visitant le site Web de Hanwha Techwin (http://www.hanwha-security.com) sous le menu <Service client> - <Guide technique> - <Outil en ligne>.
CONFIGURATION DE L’ADRESSE IP FIXE
Configuration réseau manuelle Exécutez <IP Installer_v2.XX.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.1. Sélectionnez une caméra dans la liste de recherche. Vérifiez l’adresse MAC de la caméra sur l’étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.2. Cliquez sur [Manual Set]. La boîte de dialogue Manual Setting apparaît. <IP Address>, <Subnet Mask>, <Gateway>, <HTTP Port>, et <VNP Port> de la caméra sont affichés avec les valeurs préréglées.3. Renseignez les informations nécessaires dans la sous-fenêtre <Address>. • MAC (Ethernet) Address : L’adresse MAC imprimée sur l’étiquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur.
Les paramètres liés à l’adresse IP ne peuvent être réglés que lorsque DHCP n’est pas sélectionné. a b c d e f g h i j k l mFrançais _23
●● CONNEXION ET CONFIGURATION RÉSEAU
Si vous n’utilisez pas de Routeur large bande Pour le réglage des options <IP Address>, <Subnet Mask> et <Gateway>, contactez votre administrateur réseau.
Renseignez les informations nécessaires dans la sous-fenêtre <Port>.
- HTTP Port : Permet d’accéder à la caméra à l’aide du navigateur Internet, réglé par défaut sur 80.
- VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.
5. Entrez le mot de passe.
Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.
Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.
Si vous voulez modifier le mot de passé, consultez la section « Modification mot de passe utilisateur » de la configuration utilisateur. (page 35)
6. Cliquez sur [OK].
La configuration réseau manuelle est ainsi terminée. Si vous utilisez un Routeur large bande
- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254,
- Subnet Mask : La valeur de <Subnet Mask> du Routeur large bande est identique à celle de l’option <Subnet Mask> de la caméra.
- Gateway : La valeur de <Local IP Address> du Routeur large bande est identique à celle de l’option <Gateway> de la caméra.
Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable.
Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 24) Si le Routeur large bande dispose de plusieurs caméras connectées Configurez séparément les réglages IP et les réglages de port. ex.) Catégorie Caméra 1 Caméra 2 Réglages IP IP Address Subnet Mask Gateway
Si l’option <HTTP Port> est réglée sur une valeur différente de 80, vous devrez indiquer le numéro du réglage <Port> dans la barre d’adresse du navigateur Internet pour pouvoir accéder à la caméra. ex.) http://IP address : HTTP Port http://192.168.1.100:8080 Configuration réseau automatique Exécutez <IP Installer_v2.XX.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.
Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.
Sélectionnez une caméra dans la liste de recherche. Vérifiez l’adresse MAC de la caméra sur l’étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.
2. Cliquez sur [Auto Set].
La boîte de dialogue Auto Setting apparaît. Les options <IP Address>, <Subnet Mask> et <Gateway> sont automatiquement réglées.
3. Entrez le mot de passe.
Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.
Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.
Si vous voulez modifier le mot de passé, consultez la section « Modification mot de passe utilisateur » de la configuration utilisateur. (page 35)
4. Cliquez sur [OK].
La configuration réseau automatique est ainsi terminée.connexion et configuration réseau 24_ connexion et configuration réseau
CONFIGURATION DE L’ADRESSE IP DYNAMIQUE
Configuration de l’environnement IP Dynamique
- Exemple d’environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP interne via le réseau LANVérification de l'adresse IP Dynamique1. Exécutez le programme IP Installer sur l’ordinateur local de l’utilisateur. Les cameras attribuées avec l’adresse <Dynamic IP> sont indiquées dans la liste.2. Sélectionnez une caméra parmi les résultats de la recherche.3. Cliquez sur le bouton [Manual Set] et vérifiez l’adresse <Dynamic IP> de la caméra. Si vous désélectionnez <DHCP>, vous pourrez modifier la valeur de l’option IP en la réglant sur <Static>. CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS) Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée. Redirection manuelle de la plage de ports
Depuis le menu Setup du Routeur large bande, sélectionnez <Applications & Gaming> - <Port Range Forward>. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d’utilisation du Routeur large bande concerné.
2. Sélectionnez <TCP> et <UDP Port> pour chacune des
cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans <Configuration> - <Basic> - <IP & Port> sur le visualiseur Web de la caméra. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.
Les instructions des exemples ci-dessus sont basées sur le Routeur large bande de CISCO.
Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable. Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau
- Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Un utilisateur peut modifier chaque port à l’aide de l’écran de réglage de la caméra. Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :
La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu <Connexion rapide> dans <DDNS Wisenet> dans “Paramètres -> Réseau -> DDNS”. Utilisateur Internet Routeur large bandeDébut Fin Protocole Adresse IP3000 3000 TCP/UDP 192.168.1.1003001 3001 TCP/UDP 192.168.1.1014520 4520 TCP/UDP 192.168.1.1004521 4521 TCP/UDP 192.168.1.1018080 8080 TCP/UDP 192.168.1.1008081 8081 TCP/UDP 192.168.1.101 Caméra 1 (192.168.1.100)Port HTTP 8080Port Périph. 4520Port RTSP 3000 Caméra 2 (192.168.1.101)Port HTTP 8081Port Périph. 4521Port RTSP 3001 Français _25 ●● conneXion et conFiGuration réseau conneXion à la caméra Depuis un orDinateur local partaGé
Exécutez le programme d’installation IP. Le système recherche les caméras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder.
Le navigateur Internet démarre et se connecte à la caméra.
Vous pouvez aussi accéder à la caméra en tapant l’adresse IP de la caméra trouvée dans la barre d’adresse du navigateur Internet. conneXion à la caméra Depuis un orDinateur Distant via internet L'utilisation du programme d’installation IP sur un ordinateur à distance n’appartenant pas à la grappe du réseau du Routeur large bande n'est pas autorisé, les utilisateurs peuvent accéder aux caméras au sein du réseau du Routeur large bande en utilisant l’adresse URL DDNS de la caméra.
1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la
redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l’adresse URL DDNS de la camera ou
l’adresse IP du Routeur large bande dans la barre d’adresse. ex.) http://ddns.hanwha-security.com/ID
Pour l’enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 44)26_ visionneur web visionneur web
CONNEXION À LA CAMÉRA
Normalement, vous devez procéder comme suit
1. Lancez le navigateur Internet.
Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.) Adresse IP (IPv4) : 192.168.1.100
http://192.168.1.100 - la boîte de dialogue de connexion devrait apparaître.
Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111 http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître. Si le numéro de port HTTP est différent de 80 1. Lancez le navigateur Internet.2. Tapez l’adresse IP et le numéro de port HTTP de la caméra dans la barre d’adresse. ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (
http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître. Utilisation de l’adresse URL 1. Lancez le navigateur Internet.2. Tapez l’adresse URL DDNS de la caméra dans la barre d’adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID - la boîte de dialogue de connexion devrait apparaître.
La connexion réseau est désactivée dans un environnement uniquement LAN. Se connecter via UPnP 1. Exécutez le système client ou d’exploitation afin de supporter le protocole UPnP.2. Cliquez sur le nom de la caméra aux fins de recherche. Dans le système d’exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau. - La fenêtre de connexion s’affiche. Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour.2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet Bonjour de Safari. - La fenêtre de connexion s’affiche. Vérification de l'adresse DDNS Si la caméra est directement connectée à un modem de câble DHCP, à un modem DSL ou à un modem PPPoE, l’adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS. Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur <DDNS>, vous pouvez facilement vérifier l’adresse IP modifiée lorsque vous essayez d’accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d’abord votre périphérique puis réglez <Réseau> - <DDNS> de Web Viewer sur <Wisenet DDNS>. Renseignez également le champ <ID produit> avec la donnée utilisée pour l’enregistrement DDNS.Français _27 ●● VISIONNEUR WEB
RÉGLAGE DU MOT DE PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion. Lorsque la fenêtre « Confirm new password » apparaît, saisissez le nouveau mot de passe.
Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.
Les caractères spéciaux qui sont autorisés. : ~`!@#$%^*()_-+=|{}
Pour plus de sécurité, il n’est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le. LOGIN Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l’identifiant utilisateur et le mot de passe pour accéder à la caméra.
1. Entrez « admin » dans la zone de saisie de texte <User
Name>. L’identifiant de l’administrateur « admin » est fixe et ne peut être modifié.
Saisissez le mot de passe dans le champ de saisie <Password>.
3. Cliquez sur [OK].
Si vous vous êtes connecté avec succès, vous verrez l’écran Live Viewer s’afficher.
Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d’image sont cryptées.
Si vous sélectionnez l’option « Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.
Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l’image peut couper l’image sur les bords. SPÉCIFICATIONS DE PRISE EN CHARGE DE PLUG-IN POUR CHAQUE NAVIGATEUR Le visualiseur Web existant et le visualiseur Web sans plug-in sont fusionnés. Cela vous permet d’utiliser la visionneuse Web dans les environnements de navigateur plus récents qui ne prennent pas en charge les plug-ins, tels que Chrome, EDGE, FireFox (Windows 64 bits uniquement) et Safari. Pour les navigateurs qui permettent l’installation de plug-ins, tels que IE et Safari, l’installation du plug-in est recommandée. Selon le navigateur utilisé, il existe de nombreuses différences entre les navigateurs.
- Navigateurs Chrome, FireFox(supporté uniquement sur Windows 64bit), EDGE : Bien qu’ils ne prennent pas en charge les plug-in, vous pouvez utiliser un visualiseur Web étant donné qu’un visualiseur Web sans plug-in est intégré.
Étant donné que le visualiseur sans plug-in a des performances moins élevées par rapport au visualiseur avec plug-in, il existe une limite relative au suivi des profils de haute qualité et à la lecture des vidéos enregistrées. Pour surveiller les profils de haute qualité et les vidéos enregistrées, utilisez un visualiseur Web avec plug-in ou un visualiseur intelligent.
Conditions de création de visionneuse Web sans plugin : le profil sélectionné dépasse MJPEG Full HD 10ips H.264 (Chrome : résolution plein écran prise en charge / Edge, Firefox, Safari : Full HD 30 fps ou plus) H.265 FullHD 10fps 2Mbps ou supérieur
Conditions de lecture sans plugin : résolution d’écran MJPEG/H.264, H.265 HD ou inférieure
La fonction sans plug-in a été optimisée pour le navigateur Chrome.
Prise en charge du streaming adaptatif
Il s’agit de la fonction qui abaisse automatiquement le profil en cas de retard de plus de 5 secondes. Il a été conçu pour éviter des problèmes tels que la latence accrue et aucune réponse du navigateur lors de la lecture de la vidéo sur un système avec des spécifications matérielles inférieures à celles recommandées. Le profil vidéo est réduit dans l’ordre suivant: 1920X1080 (20fps) -> 1280X720 (20fps) -> 640X480 (20fps).
Dans les cas suivants, les performances de détection pourraient être altérées ou un dysfonctionnement pourrait survenir.
Environnement de contrôle monotone, environnement nocturne ou à faible éclairage
Vacillement de la caméra et changements soudains de l’éclairage
- Navigateurs IE, Safari : Vous pouvez utiliser un visualiseur Web même si vous n’installez pas le visualiseur Web avec plug-in existant.
Vous devez installer un plug-in pour surveiller/lire aisément les vidéos enregistrées.
Dans les cas suivants, les performances de détection pourraient être altérées ou un dysfonctionnement pourrait survenir.
Environnement de contrôle monotone, environnement nocturne ou à faible éclairage
Vacillement de la caméra et changements soudains de l’éclairagevisionneur web 28_ visionneur web
UTILISATION DE L’ÉCRAN DIRECT
Élément Description Direct Passe à l’écran en direct. LecturePassez à l’écran où vous pouvez chercher l’enregistrement vidéo enregistré sur votre carte mémoire Micro SD ou NAS. Configuration Permet de passer à l’écran Configuration. Écran du visionneurAffiche la vidéo en direct à l’écran.
Vous pouvez utiliser la molette de la souris pour activer le zoom numérique sur l’écran Visionneur. Installation du plug-in pour visualiseur WebVous pouvez installer des plug-ins Webviewer pour lire des vidéos en direct ou enregistrées (disponibles uniquement dans IE et Safari).
Le plug-in peut être activé / désactivé après installation. Aide en ligne L’aide en ligne fournit des descriptions détaillées pour chaque fonction. INSTALLATION DU MODULE WebViewer Pour accéder au visualiseur Web de plug-in et lire une vidéo en direct (H.264 / H.265) ou une vidéo enregistrée, un message d’installation apparaîtra. A ce moment, vous devez installer le plug-in du visualiseur Web pour utiliser la fonction correctement.
1. Lorsque vous accédez à une page de surveillance pour la toute première fois, la page d’installation s’affiche.
Cliquez sur [Plugin] pour débuter l’installation.
Si le téléchargement du fichier d’installation est suspendu à 99 % dans Internet Explorer, réessayez après avoir sélectionné « Libérer le filtre SmartScreen » dans « Outil filtre SmartScreen ».2. Cliquez sur [Run] dans la fenêtre.
3. Cliquez sur [Yes] lorsque la fenêtre de notification indique que toutes les fenêtres du navigateur vont être
Les étapes 4 et 5 seront ignorées si aucun module d’extension pour le navigateur n’est installé.
4. Lorsque l’ancienne version du module d’extension du navigateur Web est installée, une fenêtre de
notification indique que cette dernière va être effacée. Cliquez sur [Yes] lorsque la fenêtre de notification est affichée.5. Cliquez sur [OK]. L’ancienne version du module d’extension est supprimée.
6. Cliquez sur [Install] pour débuter l’installation du module d’extension du navigateur Web.
7. Cliquez sur [Finish]. L’installation du module d’extension pour navigateur Web est achevée.
Dans votre Internet Explorer, si vous avez besoin de passer à l’écran d’installation après l’installation du plug-in webviewer, vérifiez si webviewer_activexplugin_lib.control dans le menu « Outils Fonction de gestion complémentaire » est « activé ». Si non, et si le problème persiste, alors sélectionnez « Outils Options Internet Général » et supprimez tous les enregistrements de la recherche. Si le problème persiste, veuillez enregistrer l’adresse IP ou le domaine de votre caméra dans “Outils Options Internet
Sécurité Sites de confiance”. UTILISER GRATUITEMENT UN PLUG-IN DE VISUALISEUR WEB Bien qu’il ne soit pas possible d’installer des plug-ins séparément, si vous accédez à la caméra depuis Google Chrome, Mozilla Firefox ou le navigateur Web MS Edge, vous pouvez afficher et contrôler la vidéo de la caméra sans installer de plug-ins.1. Entrez votre nom d’utilisateur et mot de passe pour vous connecter.2. Lorsque vous êtes connecté, un écran de visualisation en direct de la caméra apparaît. g h i j k l m n o p a b c d e fFrançais _29 ●● VISIONNEUR WEBÉlément Description Type de profil Vous pouvez sélectionner un type de profil dans <Vidéo profil> sous le menu de configuration <Basic>.
Cliquez sur l’icône pour afficher le nom du profil actuel.
Les images différées peuvent être affichées à l’écran dans les conditions suivantes si la vidéo est lue dans la page de suivi : La résolution est modifiée suite à une modification du profil. L’entrée des nouvelles est ralentie en raison d’un retard de réseau lorsque le profil est modifié. La taille et l’emplacement de la fenêtre du navigateur Web sont modifiés.
PTZ Contrôle les mouvements PAN/TILT/ZOOM.Zoom avant ( Faites glisser la barre sur le côté droit de l’interface utilisateur vers le haut ou cliquez sur le bouton [ ] pour agrandir l’écran. Plus la position de la barre est éloignée du centre, plus l’écran sera zoomé rapidement.Zoom arrière ( Faites glisser la barre sur le côté droit de l’interface utilisateur vers le bas ou cliquez sur le bouton [ ] pour réduire l’écran. Plus la position de la barre est éloignée du centre, plus l’écran est dézoomé.Déplacer l’écran ( ) Se déplace dans la direction où se trouve le curseur.Suivi automatique ( Cliquez sur l’icône pour l’activer et l’appareil suivra automatiquement un personnage ou un objet mobile. Informations d’accès au profilVous pouvez lire les informations de profil. Changer de mode d’affichageplein écran ( Double-cliquez sur la vidéo pour lire la vidéo actuelle en mode plein écran.S’adapte a l’ecran ( Un mode d’affichage dans lequel la taille de la vidéo correspond automatiquement à la taille du navigateur web.Taille du fichier d’origine
Mode d’affichage dans lequel la vidéo est jouée dans la résolution réelle.Maintenir le ratio d’aspect
Mode d’affichage qui permet de régler la valeur de proportion afin de mieux l’adapter à la résolution. Prise Enregistre la capture instantanée comme un fichier image au format .png. Enregistrer L’utilisateur peut enregistrer la vidéo sur le PC. Pixel Counter Vérifie le nombre de pixels d’une zone sélectionnée sur l’écran vidéo. Contrôle du microphone Active le microphone.Élément Description Emission d’alerte Active le port de sortie de l’alarme. Contrôle audio Active le son et ajuste le volume.
Certaines fonctions peuvent ne pas fonctionner sur un navigateur ou un codec spécifique. Pour saisir un instantané
Cliquez sur [Prise ( )] sur la scène à saisir. Lorsqu’une vidéo capturée est enregistrée, un message de notification apparaît. L’image capturée est enregistrée dans le dossier désigné par chaque navigateur.
Si l’écran n’est pas capturé par le navigateur IE sous Windows 7 ou supérieur, exécutez le navigateur avec les privilèges d’administrateur. Pour enregistrer
1. Cliquez sur l’icône [Enregistrer ( )].
2. Pour mettre fin à l’enregistrement, appuyez à nouveau sur [Enregistrer (
Vous pouvez sauvegarder le fichier enregistré sur le PC au format .AVI. Désigne un chemin d’accès et enregistre le fichier. Pour s’adapter à la taille réelle de l’écran
1. Cliquez sur l’icône [Plein écran ( )].
2. Ceci permet d’afficher le visionneur en mode plein écran.
3. Pour quitter le mode plein écran, cliquez à nouveau sur le bouton [Plein écran ( )] ou appuyez sur la
touche [ESC] du clavier. Utiliser l’audio
1. Cliquez sur l’icône [Audio ( )] pour activer la communication audio.
2. Utilisez la barre [ ] pour régler le volume.
S’il n’y a aucun son suite au raccordement du jack audio pendant le fonctionnement, cliquez sur l’icône [Audio ( )] afin de l’activer à nouveau.
Pour utiliser l’audio, vous devez définir <Entrée audio> dans “Profil vidéo” sur <Activé> (page 33).visionneur web 30_ visionneur web Utiliser le microphone Cliquez sur l’icône [Mic ( )] pour activer le microphone.
Si vous utilisez IE ou le navigateur Safari, vous devrez installer des plug-ins. Pour compter le nombre de pixels 1. Cliquez sur l’icône [Comptage de pixel ( )] pour l’activer.2. Faites glisser la souris sur la vidéo pour sélectionner une zone.3. Le nombre de pixels dans la zone sélectionnée s’affiche sur l’écran. Pour contrôler le PTZ 1. Cliquez sur l’icône [PTZ ( )].2. Déplacez le curseur du pavé Écran de déplacement [ ] pour changer l’orientation de la caméra ou régler le zoom. Pour vérifier l’état du profil Vous pouvez consulter les informations relatives aux profils.1. Cliquez sur l’icône [ État ( )].2. L’écran d’informations d’accès au profil est mis à jour chaque fois que l’écran est activé.
- Accès au profil : permet d’afficher les informations du nouveau profil ajouté. - Profil : permet d’afficher les informations du nouveau codec ajouté. - Débit Binaire(kbps) : permet d’afficher le débit binaire actuel et le débit binaire réglé. - Vitesse d’enregistrement(fps) : permet d’afficher la vitesse d’enregistrement actuelle et la vitesse d’enregistrement réglée. - ATC (%) : permet d’afficher l’état ATC. - Décompte utilisateurs simultanés : permet d’afficher le nombre d’utilisateurs simultanés ayant accès au profil.
- Utilisateurs actuel : Affiche les informations concernant les utilisateurs accédant au Web Viewer et affichant des vidéos de surveillance. - Profil file : permet d’afficher le nom du profil auquel l’utilisateur a accédé. - Débit Binaire(kbps) : permet d’afficher le débit binaire actuel. - Etat de connexion du réseau : Il indique que le réseau fonctionne bien. - Adresse IP : permet d’afficher l’adresse IP de l’utilisateur actuel.Français _31●● VISIONNEUR WEBÉlément Description Réglage de la plage de rechercheRéglez la plage de date et heure de recherche des données enregistrées sur votre carte mémoire Micro SD ou NAS. PriseEnregistre l’écran vidéo actuel dans un format de fichier image (le format peut varier en fonction du navigateur). SauvegardeRéglez la date souhaitée pour faire une copie de sauvegarde des données vidéo enregistrées sur votre carte mémoire Micro SD ou NAS.
Vous pouvez définir jusqu’à 5 minutes pour la sauvegarde d’une vidéo enregistrée. AudioPour écouter un signal vocal (si présent) dans la vidéo enregistrée, activez l’icône de signal vocal lorsque vous visionnez la vidéo. Écran de visionneuse La vidéo enregistrée s’affichera. Afin de lire le contenu après une recherche par événement 1. Dans l’écran Lecture, cliquez sur le bouton [Montrer ( )]. 2. S’il y a une vidéo enregistrée à la date de recherche, la vidéo applicable s’affichera sur la barre de temps.3. Pour effectuer une recherche par type d’événement, cliquez sur le bouton [Tout] en haut de la barre horaire et sélectionnez un type d’événement.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. La liste des évènements recherchés s’affiche sur la barre de temps. 5. Cliquez sur le bouton [Lire ( )].6. Pour suspendre la vidéo, cliquez sur le bouton [Pause ( )].
Pour lire la vidéo correctement, vous devez configurer les réglages d’enregistrement. Pour les détails relatifs aux réglages d’enregistrement, reportez-vous à « Stockage ». (page 47). Nom et caractéristiques de l’écran de lecture Élément Description
Barre de temps Déplacez la barre de temps pour lire la vidéo à une plage de temps spécifique.
Masquer le menu contextuelL’écran du menu contextuel en bas disparaîtra et seule l’icône du menu s’affichera. Réglage d’événement de rechercheDéfinit le type d’événement dans la période de recherche. Changer de mode d’affichageplein écran ( Double-cliquez sur la vidéo pour lire la vidéo actuelle en mode plein écran.S’adapte a l’ecran ( Un mode d’affichage dans lequel la taille de la vidéo correspond automatiquement à la taille du navigateur web.Taille du fichier d’origine
Mode d’affichage dans lequel la vidéo est jouée dans la résolution réelle.Maintenir le ratio d’aspect
Mode d’affichage qui permet de régler la valeur de proportion afin de mieux l’adapter à la résolution. a c g heb fd ivisionneur web 32_ visionneur web Pour lire le contenu après une recherche par période 1. Cliquez sur l’icône [ ].2. Sur le calendrier, définissez la date de recherche, l’heure de début et de fin. L’évènement recherché s’affiche sur la barre de temps.3. Cliquez sur le bouton [Lire ( )]. La plage temporelle sélectionnée sur la vidéo sera jouée.4. Lorsqu’une vidéo est jouée, la durée d’enregistrement de ladite vidéo s’affichera.5. Recherchez en avant et en arrière dans la vidéo, et réglez la vitesse de lecture. - Comment modifier l’intervalle de lecture Appuyez sur le bouton [ , ] pour déplacer 1 image vers l’avant/arrière. - Cliquez sur le bouton [ ] et vous pouvez sélectionner une vitesse de 1x, 2x, 4x et 8x ou -1x, -2x, -4x et -8x, et vous pouvez régler la vitesse de lecture comme vous le souhaitez.6. Déplacez la position de la [Barre de temps ( )] pour lire la vidéo à une plage de temps spécifique. Pour sauvegarder la vidéo recherchée 1. Pendant la lecture, cliquez sur [Sauvegarde] sur la scène à sauvegarder. Les données disponibles dans la section applicable seront sauvegardées.2. Cliquez sur le bouton [Appliquer]. La fenêtre Enregistrer sous apparaît.3. Confirmez le chemin de sauvegarde et cliquez sur le bouton [Save]. La capture d’écran est alors sauvegardée via le chemin spécifié. Pour lire la vidéo de sauvegarde Les images sauvegardées sont enregistrées au format .avi. Il est recommandé d’installer le lecteur multimédia prenant en charge le format du PC utilisateur.
Si la lecture ne fonctionne pas correctement en raison de l’environnement utilisateur, l’optimisation en installant le dernier codec et d’autres méthodes sont nécessaires. Pour lire un fichier AVI (1) Carte mémoire Micro SD1. Retirez la carte mémoire Micro SD de la caméra.
Avant de retirer la carte mémoire Micro SD, réglez <Périph.> sur <Désativé> dans le menu “Configuration
Événement Stockage”.2. Insérez la carte mémoire Micro SD dans l’ordinateur.3. Lisez le fichier AVI file dans le répertoire “RecordingDataYYYY_mm_DD AVI”, à l’aide d’un lecteur de média.
Le nom d’un fichier débute par le format « 001_YYYMMDD_HHMMSS.avi » et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD_HHMMSS indique l’heure et la date du début de la sauvegarde.
Un fichier « 001_YYYYMMDD_HHMMSS.smi » est un fichier de sous-titres, et il peut s’afficher s’il existe dans le même dossier que le fichier AVI correspondant.
Si elles ont été corrompues, les données présentes dans la carte mémoire Micro SD ne pourront pas être relues dans Web Viewer [Playback].(2) NAS (Serveur de stockage en réseau)1. Dans le navigateur Windows, utilisez \\<adresse ip>\ pour accéder. ex) 192.168.13.250 defaultfolder 2017_01_13 AVI2. Go to <Computer> <Network drive connection>
Entrez 1.3. Connecté au NAS. La structure du répertoire est la même que celle d’une carte mémoire Micro SD.
Le nom d’un fichier débute par le format « 001_YYYMMDD_HHMMSS.avi » et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD_HHMMSS indique l’heure et la date du début de la sauvegarde.
Un fichier « 001_YYYMMDD_HHMMSS.smi » est un fichier de sous-titres, et il peut s’afficher s’il existe dans le même dossier que le fichier AVI correspondant.
Si vous modifiez ou endommagez les données enregistrées, elles ne pourront plus être lues ou sauvegardées correctement.Français _33●● ÉCRAN DE CONFIGURATION écran de configuration CONFIGURATION Vous pouvez configurer les informations de base de la caméra, PTZ, vidéo et audio, réseau, événement, analyse et les paramètres système de la caméra sur le réseau.1. Sur l’écran en direct, cliquez sur le bouton [Configuration ( )].2. L'écran Configuration apparaît.
CONFIGURATION DE BASE
Vidéo profil 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>.2. Cliquez sur <Vidéo profil>.3. Réglez l’option <Politique de connexion du profil vidéo>. • Reste connecté en cas de modification du réglage du profil : La sortie utilise des paramètres similaires même lorsque les paramètres du profil actif sont modifiés. S'il n'est pas sélectionné, le changement d'un profil utilisé par une connexion existante réinitialise la connexion.4. Sélectionnez les propriétés de chaque profil. Pour plus d’informations, veuillez vous référer à « Pour ajouter/modifier un profil vidéo ». (Page 34)5. Cliquez sur l’encadré de saisie de chaque élément séparément et entrez ou sélectionnez la valeur souhaitée.
Le menu contextuel peut varier selon le type de codec sélectionné. • Profil par défaut : Si aucun profil n'est sélectionné lors de l'utilisation de Web Viewer, le profil vidéo par défaut est appliqué.
- Profil E-mail/FTP : Ceci est le profil vidéo à transférer au site de messagerie ou au site FTP spécifié.
Seul le codec MJPEG peut être réglé comme profil de messagerie/FTP.
- Enregistrer profil : Il s’agit du profil appliqué à l’enregistrement vidéo.
- Profil PTZ numérique : Profil appliqué lors de l’utilisation de la fonction PTZ.
Pour utiliser PTZ, ajoutez un profil PTZ numérique.6. Sélectionnez si oui ou non il faut ajouter de l’audio à la vidéo. Sélectionnez la case à cocher <Entrée audio> et vous pourrez ajouter de l’audio à la vidéo.
7. Conformément à votre situation, réglez le mode ATC (Contrôle de la transmission automatique).
- Mode ATC : Il règle les propriétés de la vidéo conformément à la variation de la bande passante du réseau, ce qui permet de contrôler le débit binaire. Le réglage du débit binaire dépend du mode ATC. - Contr. vit. enreg : Réduisez la vitesse d’enregistrement si la bande passante du réseau s’effondre. - Contr. compression : Contrôlez le taux de compression si la bande passante du réseau s’effondre. Le réglage de la compression peut détériorer la qualité de l’image. - Événement(MD) : Activé lorsque l’évènement détection de mouvements (MD) est déterminé. Le taux de défilement des images est réglé lorsque l’évènement se produit. Si aucun mouvement n’est détecté dans la zone environnante, le nombre minimal d’images s’affiche pour économiser la bande passante.
Si <Régl. déb. bin.> est réglé sur <CBR>, la priorité d’encodage pour le mode ATC sera fixée de la manière suivante : Régl. déb. bin. / Mode ATC Contr. vit. enreg Contr. compression Événement(MD)CBR Compression Vit enreg Vit enreg
- Sensibilité : Affectez le débit de transfert conformément à la variation de la bande passante du réseau. Le débit de transfert est réglé sur la vitesse maximale si la bande passante est <Très élevée> et sur la vitesse minimale si la bande passante est <Très basse>.
- Limite : Si la qualité de la vitesse d’enregistrement est réglée, la propriété est modifiée vers la valeur appliquée (%) à la place de la valeur de réglage précédente (100%). Veuillez noter que si vous réduisez trop la valeur de la propriété, l’écran pourrait clignoter. Nous vous recommandons donc de régler une valeur inférieure au seuil.
Il est conseillé d’appliquer le contrôle ATC uniquement aux caméras prenant en charge ce mode.
Réglez la sensibilité ATC sur <Très basse> dans un environnement réseau avec une grande variation de la bande passante du réseau.
Si la connexion réseau n’est pas stable, l'écran pourrait clignoter.8. Sélectionnez Actif ou Inactif pour la fonction d’encodage recadré. Pour plus d’informations, référez-vous à « Utiliser l’encodage recadré ». (Page 35)
- Encodage recadré : Celui-ci ne coupe que la zone sélectionnée sur l’écran et la sortie sera à la résolution spécifiée dans <Régl. profil>. La résolution doit être inférieure à la zone paramétrée pour encodage recadré.9. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].écran de configuration 34_ écran de configuration Pour Ajouter/Modifier un profil vidéo Le paramétrage d’un profil peut être ajouté ou modifié afin de répondre aux différents profils en fonction des conditions d’enregistrement.
1. Dans la section <Vidéo profil>, cliquez sur le bouton <Ajouter>.
2. Attribuez-lui un nom et sélectionnez un codec.3. Spécifiez les conditions d’application du codec.
Spécifiez les détails du codec sélectionné, notamment la résolution et la vitesse d’enregistrement des images. • Résolution : Permet de régler la taille de l’image vidéo sur les fichiers H.264/H.265 et MJPEG.
- Vitesse d’enregistrement : Définit le nombre max. d’images vidéo par secondes.
La fréquence d’images maximum programmable varie en fonction du nombre de de la caméra et des paramètres du mode capteur.Capteur 25 fps 30 fps 50 fps 60 fpsVit enreg 1~25 fps 1~30 fps 1~50 fps 1~60 fps
- Déb bin max : Définit le débit binaire vidéo max. lorsque celui-ci est réglé sur VBR.
Étant donné que le débit binaire n’est réglable que de manière limitée selon la résolution, la vitesse de défilement et la complexité de l’écran, le débit binaire réel peut être supérieur au débit binaire maximal. Vous devez donc prendre en considération les conditions d’utilisation lors du réglage de la valeur.
- Déb bin cible : Définit le débit binaire max. de la vidéo lorsque celui-ci est réglé sur CBR.
- Régl. déb. bin. : Vous pouvez sélectionner un débit binaire constant et un débit binaire variable pour la compression. Des débits binaires fixes signifient que le débit de transmission du réseau est fixe tout en faisant varier la qualité de la vidéo ou la fréquence d’image, le débit binaire variable signifie qu’une priorité plus élevée est placée sur la qualité de la vidéo en faisant varier le débit.
Après avoir réglé le débit binaire fixe pour le contrôle du débit, si vous sélectionnez le mode priorité de la qualité de la vidéo, en fonction de la complexité de l’écran, le taux réel de trame transmis peut différer de la configuration de la fréquence de trame afin de garantir une qualité vidéo optimale pour le débit binaire donné.
- Priorité d’encodage : Vous pouvez définir la priorité de transmission vidéo sur fréquence d’image ou compression.
- Longueur de GOV : Il indique la distance (en termes de nombre d’images) entre deux périodes consécutives I-Frames dans une séquence vidéo lorsque le codec H.264/H.265 a été sélectionné. (Une I-Frame + 0 ~ Plusieurs P-Frames)
- Profil : Vous pouvez sélectionner la méthode de profilage H.264/H.265.
- Cod entropique : Permet de réduire toute éventuelle perte de compression due à l’encodage.
- Smart codec : Permet de specifier l’utilisation de l’option Codec intelligent.
Vous pouvez utiliser cette option lorsque la valeur de contrôle du débit binaire est sur CBR. Les paramètres détaillés sont configurés dans la section Codec intelligent de l’onglet Audio et vidéo. (Page 43)
- Dynamic GOV : Lorsque le contrôle du débit binaire est sur VBR au niveau du codec H.264/H.265, la longueur du GOV passe automatiquement à la valeur définie du GOV dynamique maximal.
- Dynamic FPS : Réglez la valeur FPS pour changer automatiquement le réglage de la valeur FPS à la valeur dynamique maximale lorsque la commande de débit est VBR entre codec H.264 / H.265.
- Multidiffusion (RTSP) : Permet de spécifier l’utilisation du protocole RTSP. - Adresse IP : Entrez l’adresse IPv4 que vous souhaitez connecter au réseau IPv4. - Port : Permet de spécifier le port de communication vidéo. - TTL : Vous pouvez régler la valeur TTL correspondant au paquet RTP.
Si vous définissez l’adresse de multidiffusion de 224.0.0.0 ~ 224.0.0.255, celle-ci peut ne pas fonctionner correctement dans tous les environnements. Dans ce cas, nous vous recommandons de changer l’adresse de multidiffusion. Qu'est-ce que la longueur de GOV ? GOV (Groupe de plans d'objets vidéo) est un ensemble d’images vidéo au format de compression H.264/H.265, indiquant une collection d’images comprises entre l’image I initiale et l’image I suivante. Le GOV comprend 2 types d’images : images I et images P.I-Frame est le cadre de base de la compression et contient des données pour une image unique terminée. L’image P comporte uniquement les données ayant subi des modifications par rapport à l’image I précédente. Pour le codec H.264/H.265, vous pouvez déterminer la longueur de GOV. Si vous réglez un profil d’enregistrement avec le codec H.264/H.265, la longueur GOV sera fréquence d’image / 2. Qu’entend t-on par GOV dynamique ? GOV dynamique est une fonction qui permet au GOV de changer automatiquement dans une plage de la valeur de consigne de la longueur GOV minimum à la valeur de consigne GOV dynamique maximale selon l’état de la vidéo.Dans une vidéo avec presque pas de mouvement, le GOV fonctionne avec les paramètres GOV dynamiques, ce qui réduit considérablement le débit binaire de l’ensemble de la vidéo. Le I-frame est l’image qui apparaît juste après la détection du mouvement et le GOV fonctionne avec les réglages de longueur GOV jusqu’à ce que le mouvement disparaisse.Si vous utilisez cette fonction, le GOV d’une vidéo fonctionne avec les réglages de longueur minimale du GOV.Français _35
1. Depuis le menu Configuration, sélectionnez l’onglet <Basic
2. Cliquez sur <Utilisateur>.
3. Fournit les informations nécessaires pour l’utilisateur.
- Modification mot de passe administrateur : Changez le mot de passe relatif à l’administrateur.
Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.
Il est recommandé de changer votre mot de passe une fois tous les trois mois.
La longueur et les limites du mot de passe sont indiquées comme suit.
Une combinaison d’au moins trois types de majuscules, minuscules, chiffres et caractères spéciaux : 8 à 9 caractères.
Une combinaison d’au moins deux types de majuscules, minuscules, chiffres et caractères spéciaux : 10 à 15 caractères.
Doit être différent de l’ID.
Impossible de répéter le même numéro, lettre ou caractère spécial plus de 4 fois.
N’utilisez pas de manière consécutive 4 caractères ou plus. (Exemple : 1234, abcd)
N’utilisez pas de manière répétitive 4 caractères ou plus. (Exemple : !!!!, 1111, aaaa)
Les caractères spéciaux qui sont autorisés. : ~`!@#$%^*()_-+=|{}[].?/
Après le réglage d’usine, les mots de passe de l’administrateur et de l’utilisateur seront réinitialisés. Vous devez réinitialiser le mot de passe.
Lorsque vous accédez à la page Web de la caméra pour la première fois ou que vous y accédez après l’initialisation, vous serez déplacé vers le menu de réglage du mot de passe administrateur.
Dans ce menu, vous devez vous identifier avec le nouveau mot de passe avant d’utiliser les menus de la page web de la caméra.
Si le mot de passe existant ne correspond pas, lorsque vous modifiez le mot de passe administrateur, vous ne pouvez pas changer le mot de passe.
Après avoir modifié votre mot de passe, si il y a une caméra reliée à un client CMS ou NVR, alors vous avez besoin de vous réinscrire avec le mot de passe récemment changé. Si la caméra est toujours connectée avec le même mot de passe, le compte peut être bloqué parce qu’un client utilise le mot de passe précédent.
Si vous essayez de vous connecter avec le compte enregistré et que l’authentification par mot de passe a échouée plus de 5 fois consécutives, le compte peut être verrouillé pendant trente secondes.
Lorsque le mot de passe est modifié alors que plusieurs connexions sont actives à partir d’un PC, le navigateur peut ne pas fonctionner correctement. Dans ce cas, reconnectez-vous au serveur.
- Configuration invité : Si vous sélectionnez <Activer accès invité>, le compte invité peut avoir accès à l’écran Web Viewer mais ne peut afficher que l’écran Live Viewer.
Le mot de passe/l’ID du compte invité est de type <guest/guest>, et ne peut être modifié.
- Config. de l’authentification : si vous sélectionnez <Activer la conn. RTSP sans authentification>, vous pouvez accéder à RTSP sans vous connecter et visualiser la vidéo. Utiliser l’encodage recadré
1. Sélectionnez <Utilisé>.
2. Cliquez sur <Zone définie>.
La fenêtre de définition de zone d’encodage recadré s’affiche alors.
- 16:9 : Le rapport d’affichage doit être réglé sur 16:9 au plus près de la zone définie par l’utilisateur. Les dimensions supportées vont de 640X360 à 1280X720 et les résolutions de sorties supportées sont 640X360, 800X448, 1280X720.
- 4:3 : Le rapport d’affichage doit être réglé sur 4:3 au plus près de la zone définie par l’utilisateur. Les dimensions supportées vont de 320 X 240 à 1280 X 960 et les résolutions de sortie supportées sont 320 X 240, 640 X 480, 800 X 600, 1024 X 768, et 1280 X 960.
- Manuel : Il définit le rapport d’affichage en fonction de la zone spécifiée par l’utilisateur. Les dimensions supportées vont de 320X240 ~ 1280X1024 et toutes les résolutions de sortie de sortie sont disponibles, sauf 1920X1080.
3. Déplacez la souris sur l’écran pour définir la zone d’encodage recadrée à votre discrétion.
Si vous définissez la sortie comme <Manuel>, vous pouvez spécifier la plage souhaitée. Toutefois, si la sortie n’est disponible qu’avec une résolution prise en charge, l’image sortira à la résolution la plus proche de la plage spécifiée.
La définition de la zone d’encodage recadrée peut être modifiée en fonction de la configuration DIS. Réinitialisez la zone d’encodage recadrée lorsque la configuration DIS est modifiée.écran de configuration 36_ écran de configuration
- Utilisateur actuel : Si vous sélectionnez <Utilisé>, vous pouvez régler ou modifier les droits d’accès utilisateur.
L’administrateur peut définir l’entrée audio, la sortie audio, la sortie d’alarme et les autorisations.
Entrée audio / Sortie audio / Sortie alarme : Vous pouvez activer/désactiver l’entrée audio/la sortie audio/la sortie d’alarme dans le mode direct du compte de l’utilisateur actuel.
Profil : Si vous sélectionnez <Par defaut>, vous ne pouvez voir que la vidéo du profil par défaut ; si vous sélectionnez <Tout>, vous pouvez voir toute la vidéo de profil.
Les fonctions ONVIF disponibles pour un utilisateur enregistré autorisé à utiliser les fonctions ONVIF sont limitées aux utilisateurs autorisés.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Date & Heure 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>.2. Cliquez sur <Date et heure>.3. Spécifiez l’heure et la date qui seront appliquées à la caméra. • Heure du système actuelle : Affiche les réglages de l’heure actuelle sur votre système. • Fuseau horaire : Spécifiez le fuseau horaire en fonction de l’heure de Greenwich. • Utiliser l’heure d’été : Lorsque cette option est sélectionnée, l’heure est toujours réglée sur une heure en moins que le fuseau horaire local pour la période de temps spécifiée. Cette option s’affiche uniquement dans les zones où l’heure d’été DST est appliquée.
- Configuration heure du système : Spécifiez l’heure et la date qui seront appliquées à votre système. - Manuel : Définit l’heure actuelle de la caméra manuellement. Lorsque vous cochez la case <Synchro avec visionn. PC> l’heure du visualiseur Web est réglée en fonction de l’heure du PC qui exécute ledit visualiseur. - Synchro avec serveur NTP : Permet d’effectuer la synchronisation sur l’heure de l’adresse du serveur spécifié.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Si vous sélectionnez l’option <Synchro avec visionn. PC>, le fuseau horaire standard devra être identique au fuseau horaire actuellement spécifié sur l’ordinateur. IP & Port 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>.2. Cliquez sur <IP & Port>.3. Cliquez sur <Adresse IP>.4. Configurez <Configuration IPv4>. • Type d’IP : Permet de sélectionner un type de connexion IP. - Manuel : Définit l’adresse IP, le masque de sous-réseau, la passerelle, DNS1, DNS2 et le nom d’hôte. - DHCP : Permet de spécifier les options DNS1 et DNS2. - PPPoE : Permet de spécifier les options DNS1, DNS2, l’ID et le mot de passe.
Si vous spécifiez ce réglage sur <Manuel>, vous devrez définir manuellement les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2. • Adresse MAC : Permet d’afficher l’adresse MAC. • Adresse IP : Affiche l’adresse IP actuelle.
- Masque de sous-réseau : Affiche la valeur de <Masque de sous-réseau> pour l’IP spécifié.
- Passerelle : Affiche la valeur de <Passerelle> pour l’IP spécifié.
- DNS1/DNS2 : Affiche l’adresse du serveur DNS (Domain Name Service). • Nom hôte : Affiche le nom d’hôte.5. Configurez <Configuration IPv6>.
Réglez cette option sur <Utilisé> pour utiliser l’adresse IPv6. • Par defaut : Permet d’utiliser l’adresse IPv6 par défaut.
- DHCP : Permet d’afficher et d’utiliser l’adresse IPv6 obtenue via le serveur DHCP.
- Manuel : Permet d’entrer manuellement l’adresse IP et la passerelle afin de les utiliser.
Le système d’adressage IP est réglé par défaut sur DHCP. Si aucun serveur DHCP n’est trouvé, les réglages précédents seront automatiquement restaurés.
Une fois la modification terminée, cliquez sur le bouton [Appliquer] pour appliquer les modifications et le navigateur se ferme. Merci de vous reconnecter dans un instant avec la nouvelle adresse IP.Français _37 ●● ÉCRAN DE CONFIGURATION6. Cliquez sur <Port>.7. Saisissez les éléments correspondant dans le menu Port, selon les besoins.
La plage des ports comprise entre 0 et 1023 ainsi que le port 3702 sont indisponibles. • HTTP : Port HTTP utilisé pour accéder à la caméra via le navigateur Web. La valeur par défaut est 80 (TCP).
Le réglage du port HTTP 65535 des navigateurs Safari et Google Chrome n’est pas autorisé pour des raisons de sécurité. • HTTPS : Dans cette version, la sécurité du protocole de communication Web HTTP est renforcée. Il peut être utilisé lorsque vous réglez le mode HTTPS en SSL. La valeur initiale est fixée à 443(TCP).
La plage de réglage disponible est 1024~65535. (Pour des raisons de sécurité, dans votre navigateur Safari ou Google Chrome, vous ne pouvez pas utiliser 65535 comme port HTTPS.)
- RTSP : Sert à transférer les vidéos en mode RTSP, la valeur par défaut étant 554.
- Délai dépassé : Lors de la connexion au RTSP, cette fonction réinitialise la connexion en l’absence de réponse pendant un certain temps.
Si le port HTTP a été changé, le navigateur se ferme. L’adresse doit maintenant comporter le port HTTP qui vient d’être attribué, à la suite de l’adresse IP. ex.) Adresse IP : 192.168.1.100, port HTTP : attribué 8080 http://192.168.1.100:8080 (Si le port HTTP est réglé sur 80, il n’est pas nécessaire de spécifier le numéro de port)
L’utilisation de RTSP et HTTPS est recommandée pour prévenir la restauration des informations de l’image.8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. CONFIGURATION PTZ PTZ numérique Utilisez cette page de paramètres pour déplacer l’affichage de la caméra et activer le zoom numérique.
Vous pouvez configurer les paramètres uniquement lorsqu’un profil sélectionne <Profil PTZ numérique> dans <Vidéo profil>.
1. Depuis le menu Configuration, sélectionnez l’onglet <PTZ
)>.2. Cliquez sur <PTZ numérique >.Pour ajouter un préréglage Spécifiez le numéro de préréglage à ajouter.2. Indiquez le nom du préréglage.3. Appuyez sur le bouton [Ajouter].Pour supprimer un préréglage1. Spécifiez le numéro de préréglage à supprimer.2. Appuyez sur le bouton [Enlever].Pour passer à un prédéfini souhaité1. Sélectionnez un numéro préréglé que vous souhaitez déplacer.2. Appuyez sur le bouton [Aller].Pour définir un groupeLa fonction de groupe vous permet de regrouper les divers préréglages avant de les appeler en séquence. Six groupes peuvent enregistrer un total de 128 préréglages chacun.1. Sélectionnez un mode de réglage de groupe.2. Appuyez sur le bouton [Ajouter]. Indiquée dans la liste du bas.
3. Si vous voulez supprimer un préréglage ajouté, sélectionnez-le et appuyez sur le bouton [Effacer].
4. Appuyez sur le bouton [Déb]. Permet d’effectuer l’opération de groupe.5. Appuyez sur le bouton [Arrêter]. Le groupe en cours d’exécution s’arrêtera.6. Appuyez sur le bouton [Enlever]. Les données de groupe sélectionnées seront supprimées.écran de configuration 38_ écran de configuration
CONFIGURATION VIDEO ET AUDIO
Vidéo configuration 1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio ( )>.2. Cliquez sur <Vidéo configuration>.3. Sélectionnez le mode <Source vidéo>. • Mode flip : Permet d’inverser complètement l’image prise par la caméra. • Mode miroir : Permet de retourner horizontalement l’image prise par la caméra. • Affichage Hallway : Fait pivoter la vidéo capturée par la caméra selon l’angle de consigne. Vous pouvez pivoter la vidéo de 0, 90 ou 270 degrés.
Si vous modifiez les paramètres, la fenêtre du navigateur se fermera et la caméra redémarrera. Vous ne pourrez y accéder que plus tard.4. Indiquez si vous souhaitez utiliser la fonction de sortie vidéo analogique.
Pour réduire la réduction de la performance, l’utilisation ne doit être déverrouillée qu’après l’installation.5. Choisissez le type de vidéo.6. Spécifiez la zone de confidentialité.
Vous pouvez définir le motif de la zone de confidentialité soit à Opaque ou Mosaïque.7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].Pour définir la zone de confidentialitéVous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.1. Réglez l’option sur <Activer la zone de confidentialité>.2. Cliquez sur [Appliquer].3. Sélectionnez, à l’aide de votre souris, quatre sommets sur l’écran afin de définir la zone.4. Saisissez le nom et sélectionnez la couleur, puis cliquez sur [OK].5. Si vous souhaitez supprimer un nom dans la liste, sélectionnez-le et cliquez sur [Effacer].
6. Pour modifier le modèle de configuration de la zone de confidentialité, sélectionnez le modèle dans la liste
de modèles et cliquez sur le bouton [Appliquer]. Audio configuration Vous pouvez configurer les réglages d’E/S de la source audio depuis la caméra.1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio ( )>.2. Cliquez sur <Audio configuration>.3. Permet de régler la valeur de l’entrée audio. • Source : Permet de régler l’entrée audio. - Microphone interne : Microphone intégré à la caméra (Disponible uniquement sur le modèle XND-6010/6020R/8020R/8030R/8040R) - Ligne : Raccordez le câble au dispositif audio. - Microph one externe : Utilise un microphone externe.
- Mettez le Mic. ext. sous tension. : Cochez cette case lorsque le microphone externe est hors tension, et le microphone sera immédiatement alimenté par la caméra. Vous pouvez configurer les paramètres lors de la sélection de l’option <Microphone externe>. • Codec : Spécifiez le codec audio. - G.711 : Un codec audio standard. Il utilise le codage PCM (Modulation par impulsions et codage) de 64 kbps. Codec audio standard ITU adéquat pour le transfert de voix numérique sur le réseau PSTN ou à travers un PBX. - G.726 : Codec audio standard ITU appliquant l’ADPCM (Modulation par impulsions et codage différentiel adaptatif) pour les débits binaires variables du codage PCM de 40/32/24/16 kbps à 64 kbps. - AAC : Acronym of Advanced Audio Coding (Encodage audio avancé) est une norme internationale conçue pour succéder au format MP3. Vous pouvez utiliser l’audio à un taux d’échantillonnage plus élevé que lorsque vous utilisez le codec G.711 ou G.726 existant.
- Débit échant. : Reportez-vous au nombre d’échantillonnages lors de la numérisation d’une bande analogique. Plus cette valeur est élevée, meilleure est la qualité du son.
- Débit Binaire : Réglez le débit binaire pour distinguer le ratio de compression si vous utilisez le codec G.726. • Gain : Spécifiez l’amplification de l’entrée audio.
Une détérioration de la qualité sonore ou des sifflements peuvent se produire si l’intensité de la source sonore ou la valeur du gain ont été paramétrées de manière excessive.4. Permet de régler le niveau de la sortie audio. • Activer : Permet de définir si la sortie audio doit être utilisée. • Gain : Spécifiez l’amplification de la sortie audio.5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].Français _39
●● ÉCRAN DE CONFIGURATION
Configuration Camera Vous pouvez changer les réglages de la caméra selon l’environnement dans lequel la caméra est placée.
1. Depuis le menu Configuration, sélectionnez l’onglet <Video &
2. Cliquez sur <Réglage caméra>.
Configurez les réglages suivants selon les besoins : Préréglage d’image
Capteur, SSDR, Balance des blancs, Lumière à contre- jour, Exposition, diurne/nocturne, Spécial, OSD.
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Si un certain tps (tempor : 240s) s’écoule sans que vous ayez appuyé sur [Appliquer] après avoir changé les régl, vos modif ne seront pas appliquées. Si vous voulez prédéfinir une image Les utilisateurs peuvent facilement régler les paramètres prédéfinis. Le mode de préréglage de l’image sera en marche pendant la période de configuration, mais à d’autres moments, les valeurs configurées dans le mode de préréglage de l’utilisateur sont reflétées.
1. Sélectionnez le mode souhaité à partir des préréglages
- Définition de la mise au point : Ceci est le réglage en usine de votre caméra. Réglez-le à enregistrement vidéo, en mettant l’accent sur la reproductibilité.
- Mise au point de mouvement : Filmer clairement un objet en mouvement. S’il y a plusieurs objets en mouvement, par exemple sur la route ou dans un endroit où il y a foule, comme au musée, sélectionnez cette option.
Le niveau de bruit peut augmenter dans un environnement où l’éclairage est faible, et la sensibilité peut diminuer.
- Bruit réduit : Sélectionnez cette option lorsque vous désirez une vidéo dont le niveau sonore est réduit lorsque l’éclairage est faible.
- Vidéo lumineuse : Ceci rend les zones sombres d’une vidéo plus lumineuses.
Les effets de contraste de la vidéo sont réduits.
- Mise au point de mouvement & Bruit réduit : Utilisez cette option lorsqu’il y a plusieurs objets en mouvement, comme sur une route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez réduire le niveau sonore de la vidéo dans un environnement où l’éclairage est faible.
- Mise au point de mouvement & Vidéo lumineuse : Utilisez cette option lorsqu’il y a plusieurs objets en mouvement, comme sur la route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez rendre une zone sombre plus lumineuse.
- Vidéo Vivid : Réglez de sorte que toute la vidéo s’affiche en couleurs vives.
Le contraste de la vidéo est réduit et la reproductibilité de la couleur s’affaiblit.
- Préréglage de l’utilisateur : Choisissez-le si vous voulez afficher la vidéo avec les paramètres que vous avez choisis.
Lorsque vous sélectionnez un mode autre que le mode prédéfini, vous ne pouvez pas régler la vitesse d’obturation, l’AGC, le SSDR, le SSNR et la couleur.
2. Réglez l’élément de la caméra pour chaque mode de préréglage de l’image.
3. Réglez <Heure d’activation>.
- Désactivé : Votre caméra exécutera en permanence une opération spécifique de réglage d’image.
- Heure programmée uniquement : Votre caméra exécutera, durant la période que vous aurez prédéfinie pour chaque date, une opération spécifique de réglage d’image.
4. Cliquez sur le bouton [
5. Réglez le <Mode> et le <Heure>.
6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Réglage initial de chaque mode d’image prédéfinie Prédéfinir image Obturation minimale Obturation maximale Préférer l’obturateur CAG SSDR SSNR 2D SSNR 3D COULEUR Définition de la mise au point Valeurs par défaut (1/5) 1/12000 1/60(1/50) Valeurs par défaut (Élevé) Valeurs par défaut (12) Valeurs par défaut (12) Valeurs par défaut (12) Valeurs par défaut (50) Mise au point de mouvement 1/30 1/12000 1/200 Valeurs par défaut (Élevé) Valeurs par défaut (12)
Valeurs par défaut (50) Bruit réduit 1/15 1/12000 1/60(1/50) Moyen Valeurs par défaut (12) Valeurs par défaut (12) Valeurs par défaut (12) Valeurs par défaut (50) Vidéo lumineuse Valeurs par défaut (1/5) 1/12000 1/60(1/50) Valeurs par défaut (Élevé)
Valeurs par défaut (12) Valeurs par défaut (12) Valeurs par défaut (50) Mise au point de mouvement & Bruit réduit 1/30 1/12000 1/200 Moyen Valeurs par défaut (12)
Valeurs par défaut (50) Mise au point de mouvement & Vidéo lumineuse 1/30 1/12000 1/200 Valeurs par défaut (Élevé)
Valeurs par défaut (50) Vidéo Vivid Valeurs par défaut (1/5) 1/12000 1/60(1/50) Valeurs par défaut (Élevé)
Valeurs par défaut (12) Valeurs par défaut (12)
Les fonctions de configuration prédéfinies facilitent la configuration de l’installation à l’utilisateur. Si vous ne voulez pas la fonction de préréglage, désactivez-la avant utilisation.
Si vous changez l’image prédéfinie, seules les options obturateur / AGC / SSDR / SSNR / COULEUR seront remis à leurs valeurs par défaut pour chaque modèle.
La valeur « Paramètres de la caméra » ne change pas entre les préréglages.écran de configuration 40_ écran de configuration Configurer le capteur Il spécifie combien d’images par seconde le capteur CMOS capturera.
1. Sélectionnez <Capteur>.
2. Sélectionnez <Mode>.
Référez-vous à « Vidéo profil » pour configurer la plage de fréquence d’enregistrement du <Vidéo profil> conformément au mode de réglage. (Page 33) Réglage du SSDR Dans une scène caractérisée par un contraste marquée entre les zones lumineuses et les zones obscures, vous pouvez augmenter la luminosité de la seule zone obscure afin de régler la luminosité globale.
1. Sélectionnez <SSDR>.
2. Définissez l’option d’utilisation SSDR sur <Activé>.
3. Configurez les réglages <Niveau> et <Plage D> selon les
- Niveau : Réglez le niveau de la plage dynamique.
- Plage D : Sélectionnez la zone d’amplitude de la plage dynamique. Réglage de la balance des blancs Vous pouvez corriger les couleurs des images basées sur les blancs dans n’importe quelle condition d’éclairage.
1. Sélectionnez <Balance des blancs>.
2. Sélectionnez <Mode>.
- ATW : Corrige automatiquement les couleurs de la vidéo de la caméra.
- Manuel : Vous pouvez régler manuellement les gains de rouge et de bleu de la vidéo de la caméra.
- Extérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l’environnement en extérieur.
- Intérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l’environnement en intérieur.
- AWC : Corrige les couleurs de la vidéo de la caméra à optimiser en fonction des conditions d’éclairage actuelle et du mode d’écran sélectionné. Pour obtenir la condition optimale pour le type d’éclairage actuel, réglez la mise au point de la caméra sur un papier blanc puis appuyez sur le bouton [Régler]. Si les conditions d‘éclairage changent, vous devrez réajuster les paramètres en conséquence.
En mode AWC, cliquez sur le bouton [Régler] afin de conserver le niveau de balance des blancs de l’image en cours.
La balance des blancs peut ne pas fonctionner correctement dans les conditions suivantes. Si tel est le cas, passez en mode BM.
Si les conditions environnementales de l’objet ne sont pas comprises dans la plage de correction de la température ex.) Ciel clair, coucher de soleil
Si l’environnement de l’objet est sombre
Si la mise au point de la caméra est dirigée vers l’éclairage fluorescent ou si l’appareil est placé dans un lieu à éclairage variable, l’opération de balance des blancs peut être instable. Réglage du BLC Vous pouvez spécifier manuellement la zone de la vidéo que vous souhaitez afficher plus clairement.
1. Sélectionnez <Lumière à contre-jour>.
2. Réglez <Mode> sur <BLC>.
3. Réglez <Niveau de la BLC>.
Vous pouvez changer le niveau pour régler la luminosité de la zone de contrôle.
4. Réglez les niveaux <Haut, Bas, Gauche, Droite> pour
spécifier la zone ciblée.
Lors du réglage du BLC, une boîte verte apparaît à l’écran pendant 15 secondes.
Pour éviter tout dysfonctionnement au moment du réglage du BLC, l’espace vertical de la zone du BLC doit être supérieur à 40 et inférieur à 60 alors que l’espace horizontal doit être supérieur à 30 et inférieur à 60s. Configuration HLC (Highlight Compensation) Si un éclairage puissant tel qu’un lampadaire ou un phare de voiture pointe vers la caméra, la zone peut être définie comme devant être coupée afin d’éviter une zone saturée à l’écran.
1. Sélectionnez <Lumière à contre-jour>.
2. Réglez <Mode> sur <HLC>.
- Niveau HLC : Ceci ajuste le niveau de luminosité afin de couper la zone sur-éclairée.
- Masque - Désactivé : ne bloque pas une zone dont la luminosité est supérieure ou égale à un certain niveau. - Acivé : bloque toujours une zone dont la luminosité est supérieure ou égale à un certain niveau. - Nuit : aucune zone bloquée n’est générée si le milieu environnant devient sombre à un certain niveau. - Toute la journée : aucune zone bloquée n’est générée si l’environnement devient sombre ou lumineux à un certain niveau.
- Couleur du masque : vous pouvez sélectionner la couleur de la zone bloquée.
- TON MASQ : vous pouvez régler la luminosité de la couleur dans la zone bloquée.
- Atténuation : détecte une zone à l’écran avec une lumière forte, ajuste la luminosité et réduit la zone saturée.
3. Réglez les niveaux <Haut, Bas, Gauche, Droite> pour spécifier la zone ciblée.
Lors du réglage du HLC, une boîte verte apparaît à l’écran pendant 15 secondes.
Pour éviter tout dysfonctionnement au moment du réglage du HLC, l’espace vertical de la zone du HLC doit être supérieur à 40 et inférieur à 60 alors que l’espace horizontal doit être supérieur à 30 et inférieur à 60s.
En cas de fonctionnement de nuit, cette fonction est activée uniquement lorsque la lumière provient d’une zone spécifique dans un environnement faiblement contrasté.
En cas de fonctionnement de nuit, l’option HLC est inopérante pour les scènes trop lumineuses ou trop sombres.
Pendant l’opération diurne, HLC ne fonctionnera pas dans l’obscurité.Français _41
●● ÉCRAN DE CONFIGURATION
Réglage du WDR Ceci permet d’afficher une image nette des objets d’une scène où des zones lumineuses et obscures coexistent.
1. Sélectionnez <Lumière à contre-jour>.
2. Réglez <Mode> sur <WDR>.
Sélectionnez chaque élément et réglez-le correctement.
- Niveau WDR : règle l’intensité de la compensation de contre-jour.
- Automatique : détecte l’environnement environnant et utilise automatiquement la compensation de contre-jour.
- Eteindre faible lumière : n’utilise pas de compensation automatique du rétroéclairage lors de la détection d’un environnement sombre.
- IR désactivé : n’utilise pas de compensation de contre-jour lorsque vous passez en mode N / B.
Il est recommandé d’utiliser le WDR dans un environnement clos.
Du bruit peut être présent entre les zones sombres et claires en mode WDR.
Lorsque le mode WDR est activé ou désactivé, la valeur d’obturation minimale, maximale et préférée par l’utilisateur est réinitialisée.
Si vous manipulez l’ouverture de l’objectif P manuellement ou déplacez une ouverture préventive, la performance WDR sera partiellement limitée.
En mode WDR, des bruits peuvent se produire dans la zone de mouvement. Réglage de l’exposition Vous pouvez régler le niveau d’exposition de la caméra.
1. Sélectionnez <Exposition>.
Sélectionnez chaque élément et réglez-le correctement.
- Luminosité : Permet de régler la luminosité de l’écran.
- Obturation minimale : La limite la plus longue de la durée d’exposition.
Obturateur est le mode permettant de régler la plage de temps d’exposition du capteur, qui spécifiera les limites supérieure et inférieure du mouvement électronique de l’obturateur.
La vitesse d’enregistrement peut être réduite dans de faibles conditions d’éclairage si le mode Obturateur présente une valeur plus faible que celle spécifiée dans le mode Capteur.
- Obturation maximale : La limite la plus courte du temps l’exposition.
- Préférer l’obturateur : définit une durée d’exposition appropriée qui est appliquée préférentiellement dans la plage de durée d’exposition.
- Anti scintillement : Il empêche l’écran de scintiller du fait de la dissonance entre l’éclairage ambiant et la fréquence.
- SSNR - Active : Le bruit de la vidéo est supprimé. - NR avisé : Ajuste automatiquement le niveau de réduction du bruit lorsqu’il y a un objet en mouvement dans la vidéo pour augmenter son identifiabilité.
- SSNR 2D Niveau : règle le niveau 2DNR. - 2DNR : il s’agit d’une méthode de réduction du bruit en utilisant les informations de pixels adjacentes sur une seule trame vidéo. Si vous augmentez le niveau, le bruit sera réduit, mais la vidéo peut être floue.
- SSNR 3D Niveau : règle le niveau 3DNR. - 3DNR : il s’agit d’une méthode de réduction du bruit en utilisant plusieurs images vidéo. Si vous augmentez le niveau, le bruit sera réduit, mais la vidéo risque de glisser.
- CAG : Sélectionnez le mode de contrôle AGC. Régler la valeur du gain de la vidéo (scène à faible contraste et à faible luminosité) pour régler la luminosité de la vidéo.
L’exposition de l’image peut être saturée en fonction de la plage d’Obturateur définie.
Cela peut prendre un certain temps à partir du moment où vous activez le mode WiseNR au point où l’effet est effectivement appliqué / libéré.
Lorsque le mode WiseNR est activé, l’identifiabilité de la vidéo sera améliorée, mais le bruit peut également être augmenté.
Dans un environnement lumineux avec moins de bruits, la fonction WiseNR peut ne pas être aussi efficace.
Avec le NR intelligent activé, la détection de mouvement dans la vidéo sera effectuée en fonction des conditions de fonctionnement de l’événement de détection de mouvement, car la détection de mouvement utilise la fonction de détection de mouvement en interne. Pour plus d’informations, reportez-vous à la section “Détection mvt” (page 52). Réglage Jour/Nuit
1. Sélectionnez <diurne/nocturne>.
Sélectionnez chaque élément et réglez-le correctement.
- Mode : Mode est utilisé pour ajuster les couleurs des modes Couleur ou Noir et Blanc. - Couleur : La sortie vidéo est toujours en couleur. - N/B : La sortie vidéo est toujours en noir et blanc. - Automatique : Normalement, il est réglé sur Couleur mais sur N/B lorsque la luminosité est faible de nuit.
Si le CAG du menu <Exposition> est réglé sur <Arret>, le mode jour/nuit ne peut être réglé sur <Automatique>. - Externe : Il contrôle la couleur de la vidéo lorsque le bornier d’entrée de l’alarme est synchronisé avec un dispositif externe. - Programme : Définit la durée pendant laquelle la caméra fonctionne en mode couleur.écran de configuration 42_ écran de configuration
- Temps de maintien : Spécifie la période pendant laquelle les conditions de luminosité doivent être maintenues pour changer le mode d’éclairage de Jour à Nuit ou vice versa.
- Durée : Spécifie l’intervalle de conversion du mode d’éclairage.
- Alarme connectée : La vidéo est réglée sur Couleur ou N/B alors que le capteur d’alarme est ouvert ou fermé.
Si le mode Jour/Nuit est réglé sur Entrée externe, la fonction d’entrée de l’alarme de la page Événement-Entrée alarme est affiché.
- Heure d’activation (Couleur) : Spécifie le programme afférent au fonctionnement du mode couleur.
S’il est activé, le mode couleur est maintenue de 00 seconde du temps de démarrage à 59 secondes du temps de fin.
Lorsque vous passez en mode jour / nuit, le mode de détection de mouvement ne fonctionne pas. Pour configuration spéciale
1. Sélectionnez <Spécial>.
2. Sélectionnez chaque élément et réglez le correctement.
- DIS : Compense l’image automatiquement lorsque celle-ci bouge afin de la stabiliser en sortie.
Atténue le degré de vibration de l’image lorsque la caméra vibre du fait de facteurs externes tels que le vent.
- Netteté : Permet de régler la netteté globale de l’image. En sélectionnant <Active>, vous pouvez régler la netteté de l’image.
- Niveau de netteté : Plus le niveau de réglage est élevé, plus nets et clairs les contours de l’image.
- Niveau de facteur de contraste : Permet de régler le contraste de l’image.
- Contrast : permet de régler la différence entre la zone la plus sombre et la zone la plus lumineuse de la vidéo.
- Niveaux des couleurs : Ajuste l’intensité des couleurs de la vidéo.
- Dénébuliser : Compense la vidéo par temps brumeux ou nuageux. Il est réglé sur <Désativé> par défaut. Des réglages spéciaux sont utilisés lorsque la vidéo est floue par temps brumeux. - Désativé : Désactive la fonction d’élimination de la brume. - Auto : L’image est compensée automatiquement conformément au niveau de brume. Ajustez le <Niveau de dénébulisations> pour être plus efficace. - Manuel : L’utilisateur règle manuellement le niveau de compensation pour chaque image.
Si le mode dénébuliser est réglé sur <Auto>, les performances sont proportionnelles au niveau de brume. Pour conserver le niveau de dénébulisation réglé sans prendre en compte le niveau de brume, réglez le mode dénébuliser sur <Manuel>.
Si le niveau de dénébulisation manuel est élevé dans une brume fine, l’image deviendra trop sombre.
- Niveau de dénébulisation : Contrôle du niveau de dénébulisation.
- LDC : Pour déterminer s’il faut ou non utiliser la correction de distorsion d’image.
- LDC Niveau : Pour régler le niveau du facteur de correction de distorsion. Réglage de l’OSD
1. Sélectionnez <OSD>.
Sélectionnez chaque élément séparément et réglez-le correctement.
- Titre de la caméra : Specifie le nom de la caméra devant être affiché à l’écran. Sélectionnez la case à cocher <Utilisation> pour attribuer un nom à la caméra. - Ajouter : Cliquez sur le bouton <Ajouter> et vous pourrez ajouter un total de 5 lignes, soit 17 caractères par ligne et un total de 85 caractères. - Prévisualisation : Cliquez sur le bouton <Prévisualisation> pour vérifier le nom de la caméra appareil qui s’affichera à l’écran.
- Titre de la caméra X, Y du titre : Specifie la position du nom de la caméra à l’écran.
- Date et heure : réglez l’affichage de l’heure et les formats de date sur l’écran.
- Date et heure X, Y de I’heure : Permet de spécifier la position de l’affichage de l’heure sur l’écran.
- Affichage du jour : Permet de spécifier l’affichage de la date sur l’écran.
- Taille : Définit la taille de l’OSD sur petite/moyenne/grande.
- Couleur : Définit la couleur de l’OSD sur blanc/rouge/bleu/vert/noir/gris.
- Transparence : Définit la transparence de l’OSD sur opaque / bas / moyen / haut.
Un élément ayant une position ajustable (titre de caméra, date et heure) ne peut pas être affiché normalement s’il chevauche un autre élément de l’affichage d’écran.
Multilingue autre que l’anglais : entrée uniquement dans la langue sélectionnée étant disponible. Régler l’IR (XND/V-6020R/8020R/8030R/8040R)
1. Sélectionnez <IR>.
Sélectionnez chaque élément séparément et réglez-le correctement.
- Mode : Lorsque le voyant infrarouge s’allume en mode B/W, l’écran est protégé de la saturation en sa partie centrale de sorte que vous puissiez identifier un objet à courte distance. - Off : Le mode infrarouge est désactivé. - Automatique1 : Permet de régler la luminosité infrarouge selon la luminosité de l’objet situé au centre de l’écran. - Automatique2 : La luminosité de l’IR est automatiquement ajustée en fonction de la luminosité de l’objet situé au milieu ou à proximité de l’écran. - Manuel : Permet de régler la luminosité infrarouge manuellement.
- Niveau : Réglez le niveau de l’IR en mode manuel.
Ceci s’applique uniquement au modèle IR.Français _43
●● ÉCRAN DE CONFIGURATION
Configuration Smart codec Définissez la zone souhaitée de la vidéo en provenance de la caméra en tant que Zone d’intérêt, puis spécifiez la sensibilité de détection pour cette zone. 1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio ( )>.2. Cliquez sur <Smart codec>.3. Réglez la qualité d’image. La zone ROI s’affiche avec la qualité spécifiée.4. Spécifiez une zone d’intérêt à surveiller manuellement.5. Sélectionnez une zone souhaitée avec le pointeur de la souris et faites-la glisser autant que vous le souhaitez.
Vous pouvez spécifier jusqu’à 5 zones distinctes. Pour annuler tous les réglages de la zone, cliquez sur le bouton [Supprimer].7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
L’option Codec intelligent ne sera pas activée si elle est réglée sur <Off> dans <Vidéo profil>. (page 33) WiseStream C’est la caractéristique qui optimise la taille des données vidéo en réduisant le débit tout en augmentant la compression des parties où il n’y a pas de mouvement après avoir détecté la complexité de l’image.1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio ( )>.2. Cliquez sur <WiseStream>.3. Sélectionnez le mode de flux rationnel. - Désativé : La fonction Streaming intelligent sera désactivée. - Faible ~ élevé : utilisez le flux rationnel pour sélectionner le niveau de réduction du débit binaire.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Dans les cas suivants, la fonction WiseStream pourrait ne pas fonctionner. Un basculement soudain de l’écran pourrait provoquer une distorsion de la vidéo. Il n’est pas recommandé de l’utiliser dans un environnement présentant plusieurs mouvements au niveau de l’écran.
CONFIGURATION RÉSEAU
DDNS DDNS est l’abréviation de Dynamic Domain Name Service, un service qui convertit l’adresse IP d’une caméra en nom d’hôte général afin que l’utilisateur puisse s’en souvenir facilement.
Vous pouvez utiliser le service DDNS uniquement si l’Internet est connecté. Depuis le menu Configuration, sélectionnez l’onglet <Réseau ( )>.2. Cliquez sur <DDNS>.3. Sélectionnez le type de connexion <DDNS>. Entrez les éléments DDNS correspondant au type sélectionné. • Wisenet DDNS : Sélectionnez ceci si vous utilisez le serveur DDNS fourni par Hanwha Techwin. - ID produit : Entrez l’identifiant du produit qui est enregistré avec le service Wisenet DDNS. - Connexion rapide : Permet de régler la redirection de port automatiquement lorsqu’un router compatible UPnP (Universal Plug and Play) est utilisé.
Si vous voulez utiliser le service DDNS sans utiliser de concentrateur qui prend en charge la fonction UPnP, cliquez sur Connexion rapide, puis allez dans le menu du concentrateur et activez la redirection de port pour votre concentrateur. Pour en savoir plus sur la façon de configurer la redirection de port pour votre concentrateur, voir “Configuration de la Redirection de la Plage de Ports (Mappage de Ports)”. (page 24)
- DDNS public : Sélectionnez l’un des serveurs DDNS publics fournis lorsque vous utilisez un serveur DDNS public. - Service : Permet de sélectionner un serveur de service DDNS public souhaité. - Nom hôte : Entrez le nom de l’hôte, enregistré sur le serveur DDNS. - Nom d’utilisateur : Entrez le nom d’utilisateur du service DDNS. - Mot de passe : Entrez le mot de passe du service DDNS.5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Si l’option <Connexion rapide> est sélectionnée, sélectionnez le service Wisenet DDNS.écran de configuration 44_ écran de configuration Enregistrement sur le serveur DDNS Pour enregistrer votre produit sur le serveur Wisenet DDNS1. Consultez le site Web Wisenet DDNS (http://ddns.hanwha-security.com), puis connectez-vous à l’aide d’un compte enregistré.2. Depuis la barre de menu en haut de l’écran, sélectionnez <MY DDNS>.3. Cliquez sur l’onglet [Register Product] .4. Saisissez l’identifiant du produit.
5. Sélectionnez <Type> puis spécifiez <Model>.
6. Spécifiez l’emplacement du produit avec une description si nécessaire.7. Cliquez sur [Product Registration]. Le produit est ainsi ajouté à la liste des produits que vous pouvez contrôler.Pour effectuer la connexion au serveur Wisenet DDNS durant la configuration de la caméra1. Depuis la page de configuration DDNS, réglez <DDNS> sur <Wisenet DDNS>.2. Indiquez la valeur du <ID produit> que vous avez spécifiée lors de l’enregistrement de l’identifiant du produit sur le site DDNS.3. Cliquez sur [Appliquer]. Lorsque la connexion est réussie, vous verrez le message <(Réussit)> apparaître à l’écran.Configuration du server DDNS public sous les Réglages de la caméra
1. Ouvrez la page des réglages DDNS et sélectionnez <DDNS public> sous <DDNS>.
2. Entrez le nom de l’hôte, le nom d’utilisateur et le mot de passe du site correspondant.3. Cliquez sur le bouton [Appliquer]. Si la connexion s’établit correctement, l’option <(Réussit)> apparaîtra.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Pour utiliser le service DDNS correctement, la configuration DDNS et la configuration de redirection du port de routeur sont nécessaires. Concernant la configuration de redirection du port, reportez-vous à la section « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (page 24) Filtrage d’IP Vous pouvez créer une liste d’adresses IP auxquelles vous souhaitez accorder ou refuser l’accès. Depuis le menu Configuration, sélectionnez l’onglet <Réseau ( )>.2. Cliquez sur <Filtre IP>.3. Sélectionnez <Type de filtrage>. • Interdire : Si vous sélectionnez cette option, l’accès des adresses IP ajoutées au filtrage sera restreint.
- Autoriser : Si vous sélectionnez cette option, seul l’accès des adresses IP ajoutées au filtrage sera accordé.4. Cliquez sur le bouton [Ajouter]. La liste des adresses IP est créée.5. Indiquez l’adresse IP pour laquelle vous souhaitez accorder ou refuser l’accès. Lorsque vous entrez une adresse IP et un préfixe, la liste d’adresses IP disponibles apparaît sur la colonne droite de la plage de filtrage.Français _45
Si vous sélectionnez <Autoriser> pour Filtrage d’IP et <Configuration IPv6> de <IP & Port> est réglé sur <Utilisé>, les adresses IPv4 et IPv6 de l’ordinateur en cours de configuration doivent être affectées.
L’adresse IP de l’ordinateur utilisée pour la configuration actuelle ne peut pas être ajoutée à <Interdire>, elle doit être ajoutée à <Autoriser>.
Uniquement les adresses IP réglées sur <Utilisé> seront affichées sur la colonne de filtrage.
6. Sélectionnez une adresse IP à supprimer de la liste.
Cliquez sur le bouton [Effacer].
7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
HTTPS Vous pouvez sélectionner un système de connexion sécurisé ou installer le certificat public à cet effet.
Depuis le menu Configuration, sélectionnez l’onglet < Réseau
2. Cliquez sur <HTTPS>.
3. Sélectionnez un système de connexion sécurisé.
Pour accéder à la caméra en mode HTTPS, vous devez saisir le type de l’adresse IP de la caméra sous la forme suivante : « https://<Camera_IP> ». Si vous ne réussissez pas à configurer les paramètres Web viewer en mode HTTPS avec Internet Explorer, modifiez les options Internet de la manière suivante : <Menu
Décochez TLS 1.0 et cochez TLS 1.1, TLS 1.2>
4. Recherchez le certificat public que vous souhaitez installer sur la caméra.
Pour installer le certificat sur la caméra, il faut taper un nom de certificat (celui-ci peut être arbitrairement affecté par l’utilisateur) et indiquer un fichier de certificat émis par l’autorité concernée ainsi qu’un fichier de clé.
L’élément <HTTPS (Mode de connex. sécurisée avec certificat public)> sera activé uniquement s’il existe un certificat public installé.
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Installation du certificat
1. Entrez le nom du certificat.
Cliquer sur le bouton [ Parcourir ( ) ], sélectionner le fichier de certificat public et le fichier clé devant être installés, puis cliquer sur le bouton [ Installer
Suppression du certificat
1. Cliquez sur le bouton [Effacer].
2. Pour supprimer un certificat public, vous devez accéder au décodeur vidéo sur réseau en mode <HTTP (Ne
pas util. connex. sécu.)> ou <HTTPS (Mode de connex. sécurisée avec certificat unique)>. 802.1x Lors de la connexion au réseau, vous pouvez choisir d’utiliser ou non le protocole 802.1x avant d’installer la certification.
Depuis le menu Configuration, sélectionnez l’onglet < Réseau
2. Cliquez sur <802.1x>.
3. Réglez l’option <Paramétre IEEE 802.1x>.
- IEEE 802.1x : Spécifiez l’utilisation du protocole 802.1x.
- Type ďEAP : Sélectionnez EAP-TLS oi LEAP.
- Version EAPOL : Sélectionnez la version 1 ou 2.
- ID : Entrez l’ID de certificat du client dans EAP-TLS et l’ID utilisateur dans LEAP.
- Mot de passe : Entrez le mot de passe de la clé privée du client dans EAP-TLS et le mot de passe utilisateur dans LEAP. Vous n’avez pas à entrer le mot de passe dans EAP-TLS s’il utilise un fichier de clé non crypté.
Si le périphérique réseau connecté ne prend pas en charge le protocole 802.1x, le protocole ne fonctionnera pas correctement même si le réglage a été effectué.
LEAP est une méthode d’authentification offrant une faible sécurité. L’utiliser uniquement dans un environnement dans lequel EAP-TLS n’est pas disponible.
4. InstallInstaller/retirer le certificat.
Le certificat est requis uniquement pour EAP-TLS.
- Certificats CA : sélectionnez un certificat public contenant la clé publique.
- Certificat client : sélectionnez un certificat public contenant la clé du certificat client.
- Clé privée Client : sélectionnez un certificat public contenant la clé privée client.
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Pour installer/supprimer les certificats liés à 802.1x
1. Appuyez sur le bouton [Parcourir ( )] pour chaque élément afin de sélectionner le certificat approprié
2. Si aucun certificat n’est installé, vous verrez le message « Non disponible » apparaître à côté du prochain
élément sélectionné.
3. Appuyez sur le bouton d’installation pour lancer le processus d’installation avec le message [Installer] qui
s’affiche à côté de l’élément.
4. Appuyez sur le bouton [Effacer] pour retirer le certificat.écran de configuration
46_ écran de configuration QoS Vous pouvez préciser la priorité afin d’obtenir un débit de transfert stable pour une adresse IP spécifique. Depuis le menu Configuration, sélectionnez l’onglet <Réseau ( )>.2. Cliquez sur <QoS>. Cliquez sur le bouton [Ajouter]. La liste des adresses IP est créée.4. Entrez l’adresse IP à laquelle vous souhaitez appliquer la qualité de service.
Le préfixe par défaut pour IPv4 est 32. Pour DSCP, la valeur par défaut est 63.
Seul l’ordre de priorité des adresses IP réglées sur <Utilisé> peut être configuré.5. Sélectionnez une adresse IP à supprimer de la liste. Cliquez sur le bouton [Effacer].6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. SNMP Grâce aux protocoles SNMP, l’administrateur système ou réseau peut contrôler les périphériques réseau à distance et configurer les réglages de l’environnement. Depuis le menu Configuration, sélectionnez l’onglet <Réseau ( )>.2. Cliquez sur <SNMP>. Spécifiez la valeur de réglage de <SNMP>. • Activer SNMP v1 : la version 1 de SNMP est activée. • Activer SNMP v2c : la version 2 de SNMP est activée. - Communauté de lecture : indiquez le nom de la communauté de lecture depuis laquelle vous pouvez accéder aux informations SNMP. Le nom par défaut est <public>. - Communauté d’écriture : indiquez le nom de la communauté d’écriture depuis laquelle vous pouvez accéder aux informations SNMP. Le nom par défaut est <write>. • Activer SNMP v3 : la version 3 de SNMP est activée. - Mot de passe : Saisissez le mot de passe par défaut pour la version 3 de SNMP.
Le mot de passe par défaut peut être exposé à un fil de piratage ; il est donc recommandé de modifier le mot de passe après l’installation de l’appareil. Notez que l’utilisateur sera tenu pour responsable de tout problème relatif à la sécurité ou autre provoqué par un mot de passe inchangé.
Le mot de passe doit comprendre entre 8 et 16 caractères.
- Activer SNMP Trap : La trappe SNMP est utilisée pour envoyer des informations et des conditions d’importance à système d’administrateur. - Communauté : Saisissez le nom de la trappe communautaire afin de recevoir des messages. - Adresse IP : Saisissez l’adresse IP à laquelle le message sera envoyé. - Échec de l’autentification : Specifie si un événement doit être généré lorsqu’une information communautaire est invalide. - Connexion au réseau : Specifie si un événement doit être généré lorsqu’une déconnexion réseau est restaurée.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
SNMP v3 n’est disponible que lorsque le mode de connexion sécurisé est HTTPS. Reportez-vous à « HTTPS ». (page 45)
Si vous n’utilisez pas SNMP v3, il peut y avoir un problème de sécurité. Configurer IP automatique Vous pouvez définir l’adresse IP disponible pour rechercher l’accès et la caméra automatiquement. Depuis le menu Configuration, sélectionnez l’onglet <Réseau ( )>.2. Cliquez sur <Configurer IP automatique>.3. Réglez l’option <Lien vers I’adresse locale en IPv4>. Une adresse IP supplémentaire peut être affectée afin d’évaluer la caméra depuis le réseau Link-Local. • Configuration automatique : Specifie Activé ou Désactivé au regard de l’adresse IPv4 Lien-Local. • Adresse IP : Affiche l’adresse IP assignée.
- Masque de sous-réseau : Affiche le masque de sous-réseau de l’IP assigné. 4. Réglez l’option <UPnP decouverte>. Les caméras peuvent être automatiquement recherchées dans le client et le système d’exploitation grâce au protocole UPnP.
- UPnP decouverte : Specifie Activé ou Désactivé pour la découverte UPnP.
- Nom convivial : Affiche le nom de la caméra. Le nom convivial est affiché au format de WISENET-<Nom du modèle>-<adresse MAC>.
Sous le système d’exploitation Windows qui supporte de fait l’UPnP, les caméras connectées au réseau sont affichées.5. Réglez l’option <Bonjour>. Les caméras peuvent être automatiquement recherchées dans le client et le système d’exploitation grâce au protocole Bonjour. • Bonjour : Specifie Activé ou Désactivé pour Bonjour. • Nom convivial : Affiche le nom de la caméra. Le nom convivial est affiché au format de WISENET-<Nom du modèle>-<adresse MAC>.
Sous le système d’exploitation Mac, qui supporte le protocole Bonjour par défaut, les caméras connectées sont automatiquement affichées dans le favori Bonjour du navigateur Web Safari. Si le favori Bonjour n’est pas affiché, vérifiez la configuration des Favoris dans le menu « Préférences ».6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].Français _47
●● ÉCRAN DE CONFIGURATION
CONFIGURATION D’ÉVÉNEMENT
Config. évén. Vous pouvez facilement définir les éléments de détection d’événements, puis passer au réglage détaillé. 1. Depuis le menu Configuration, sélectionnez l’onglet <Événement ( )>.2. Cliquez sur <Config. évén.>.3. Activez les éléments souhaités sur la liste Événements.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Pour configurer les paramètres d’événements détaillés, cliquez sur un type désiré. Vous serez redirigé vers les paramètres détaillés. FTP / E-mail Vous pouvez configurer les réglages du serveur FTP/Email afin de transmettre les images prises avec la caméra vers votre ordinateur en cas de survenue d’événement.1. Depuis le menu Configuration, sélectionnez l’onglet <Événement ( )>.2. Cliquez sur <FTP / E-mail>.3. Sélectionnez <Configuration FTP> ou <Configuration E-mail>, puis entrez ou sélectionnez une valeur souhaitée. • Configuration FTP - Adresse du serveur : Entrez l’adresse IP du serveur FTP vers lequel vous transférez les images d’alarmes ou d’événement. - ID : Entrez l’ID utilisateur dont vous comptez vous servir pour vous connecter au serveur FTP. - Mot de passe : Saisissez un mot de passe de compte d’utilisateur afin de vous connecter au serveur FTP. - Télécharger dossier : Spécifiez le chemin FTP via lequel vous allez transférer les images d’alarmes ou d’événement. - Port : Le port par défaut du serveur FTP est le port 21. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur FTP. - Mode passif : Sélectionnez <Activé> si vous devez passer en mode passif en raison du pare-feu ou des réglages du serveur FTP. • Configuration E-mail - Adresse du serveur : Entrez l’adresse SMTP du serveur du courrier électronique vers lequel vous transférez les images d’alarmes ou d’événement. - Utiliser l’authentification : Spécifiez si vous souhaitez utiliser l’autorisation ou non. - Utilisation TLS : Permet de spécifier l’utilisation du protocole TLS. - ID : Saisissez un nom d’utilisateur afin de vous connecter au serveur de messagerie. - Mot de passe : Saisissez un mot de passe de compte d’utilisateur afin de vous connecter au serveur de messagerie. - Port : Le port par défaut du serveur de messagerie est le port 25. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur de messagerie. - Destinataire : Saisissez l’adresse du destinataire du courrier électronique. - Expéditeur : Entrez l’adresse de l’expéditeur du courrier électronique. Si l’adresse de l’expéditeur est incorrecte, le courrier électronique concerné pourra être classé comme étant un SPAM et ne pas être transmis. - Objet : Entrez l’objet de votre courrier électronique. - Corps : Fournissez le texte du message. Joignez les images d’alarmes ou d’événement au courrier électronique en préparation.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Stockage Vous pouvez activer l’enregistrement sur votre appareil, régler les conditions d’enregistrement, vérifier la capacité de données sauvegardées et formater l’appareil.1. Depuis le menu Configuration, sélectionnez l’onglet <Événement ( )>.2. Cliquez sur <Stockage>.3. Sélectionnez un périphérique pour y sauver les données.
Si votre appareil enregistre correctement les données, « Enregistrement » sera affiché.
Si un message « Erreur » s’affiche, vérifiez les éléments suivants : Vérifier le dispositif de stockage pour voir s’il est connecté à l’appareil. Vérifier les fichiers dans le dispositif de stockage pour voir s’ils sont endommagés. Vérifier le dispositif de stockage pour voir s’ils sont physiquement endommagés.
Si le message “Erreur” ne disparaît pas après les instructions ci-après, formatez la carte Micro SD. Après le formatage, si le message d’erreur reste affiché, remplacez la carte Micro SD.
Si vous retirez la carte Micro SD sans avoir éteint la caméra ou si vous connectez une caméra à une source d’alimentation instable, la carte Micro SD risque de s’endommager.écran de configuration 48_ écran de configuration Pour effectuer des enregistrements sur la carte mémoire Micro SD
1. Définissez l’unité de carte SD sur <
2. Cliquez sur le bouton [
3. Vérifiez l’<Espace libre> et <Taille totale> de votre carte mémoire.
Vous pouvez formater la carte Micro SD en cliquant sur le bouton < Formater
Certaines images peuvent être ignorées si la carte mémoire Micro SD fonctionne à une vitesse inférieure que celle recommandée. Pour plus d’informations, référez-vous à « Spécifications Carte Mémoire Micro SD/SDHC/SDXC Recommandées ». (Page 6)
Dans le cas d’une carte mémoire Micro SD de grande capacité, le formatage sera ralenti en conséquence.
Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d’enregistrement plus élevée. S’il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.
Lorsque un saut d’image survient, les images sont sauvegardées à un rythme minimum d’une image par seconde.
4. Spécifiez l’action de stockage.
- Enregistrer profil : Le nom du profil à enregistrer s’affiche.
- Enregistrement normal : l’enregistrement s’effectue selon une vitesse définie.
- Enregistrement d’événements : permet de définir le type d’enregistrement d’un événement particulier.
- Durée pré-événement : Permet de spécifier le point temporel avant l’occurrence de l’alarme. Les images seront transférées depuis le point de début. Vous pouvez spécifier jusqu’à 5 secondes avant l’occurrence de l’alarme.
- Durée post-événement : Permet de spécifier le point temporel après l’occurrence de l’alarme. Les images seront transférées vers le point temporel indiqué. Vous pouvez spécifier jusqu’à 120 secondes après l’occurrence de l’alarme.
- Type de fichier enregistré : Specifie le format de fichier des images enregistrées. - STW : C’est le format de fichier unique Hanwha Techwin. - AVI : C’est le format avi conventionnel.
Si le type de fichier de stockage est modifié, les données existantes sont formatées.
- Réécrire : Si la carte mémoire Micro SD est pleine, cette action supprimera les anciennes données et les remplacera par de nouvelles données.
- Suppression automatique : Les données couvrant une certaine période sont supprimées, alors que d’autres données ne le sont pas. Elle peut être d’une durée allant de un à 180 jours.
Si la période de stockage a expiré, les données sont automatiquement supprimées et de nouvelles données seront enregistrées. Une fois supprimées, les données ne peuvent être récupérées.
5. Définir le <Système de fichiers SD>.
- Type : La caméra prend en charge les extensions VFAT et ext4 en tant que systèmes de fichiers pour cartes SD, et celles-ci peuvent être configurées par l’utilisateur. (Toutefois, en cas de systèmes de fichiers ext4, une application supplémentaire est nécessaire pour que ces derniers soient reconnus par le système d’exploitation Windows)
Si les réglages sont modifiés, les données existantes seront formatées.
Cela peut prendre jusqu’à 10 minutes pour formater une carte SD dans le système de fichiers ext4.
- Toujours : Sauvegardez toujours la vidéo enregistrée sur la carte mémoire Micro SD.
Si le réglage est spécifié sur Toujours, l’heure de l’activation ne pourra pas être modifiée.
- Heure programmée uniquement : Permet d’enregistrer uniquement à l’heure spécifiée du jour de la semaine spécifié.
Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Si vous voulez enregistrer sur votre NAS
1. Réglez les opérations de sauvegarde et l’enregistrement de
La suppression automatique est prise en charge seulement si votre NAS répond aux spécifications recommandées.
2. Entrez l’information enregistrée dans votre NAS.
- Adresse IP : Une adresse IP unique est assignée au NAS.
- ID : Un ID enregistré dans le NAS.
- Mot de passe : Mot de passe enregistré dans le NAS.
- Dossier par défaut : Désignez un dossier pour la sauvegarde de données dans le NAS.
3. Cliquez sur le bouton [Test] pour vérifier si vous pouvez connecter le NAS correctement.
Si le message de confirmation apparaît, cela signifie que vous pouvez sauvegarder des données dans le NAS.
Si un message d’erreur apparaît, vérifiez les informations suivantes.
L’adresse IP du NAS est valide.
ID/mot de passe du NAS est valide.
Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.
Les items SMB/CIFS du NAS ne sont pas cochés.
L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.
Vérifiez si vous avez tenté d’y accéder sous un autre nom d’utilisateur sans formater le principal dossier utilisé ou sauvegardé.
Assurez-vous d’avoir utilisé l’équipement NAS recommandé.
4. Après avoir défini les paramètres, réglez l’unité NAS sur <Active>.
5. Cliquez sur le bouton [Appliquer].
6. Connectez-vous à NAS et vérifiez <Espace libre> et <Taille totale>.
Vous pouvez formater le dossier par défaut spécifié dans le paramètre de connexion NAS en cliquant su le bouton <Formater>.
Étant donné que les données peuvent ne pas être enregistrées après une interruption temporaire du réseau lors de l’utilisation de NAS, il est recommandé d’utiliser SD en même temps afin d’éviter la perte des images enregistrées.
Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d’enregistrement plus élevée. S’il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.
Lorsque un saut d’image survient, les images sont sauvegardées à un rythme minimum d’une image par seconde.Français _49
●● ÉCRAN DE CONFIGURATION
Guide du serveur de stockage en réseau (NAS)
Étant donné que les données peuvent ne pas être enregistrées après une interruption temporaire du réseau lors de l’utilisation de NAS, il est recommandé d’utiliser SD en même temps afin d’éviter la perte des images enregistrées.
Si les réglages permettent de connecter et utiliser simultanément une carte Micro SD et un NAS, la priorité d’enregistrement est donnée au NAS.
Si vous activez la suppression du NAS en le définissant <Désactivé> et que la capacité disponible est inférieure à 20%, il sera sauvegardé dans la carte Micro SD.
Si vous faites la sauvegarde de données dans le NAS, il se peut que vous soyez incapable de le faire si vous insérez une carte mémoire Micro SD utilisée avec une autre caméra.
NAS — Indications du fabricant : Voir « NAS — Indications du fabricant ». (Page 6)
Si vous apportez des modifications au NAS durant la sauvegarde de données sur celui-ci, elles ne seront pas visibles immédiatement dans le système.
Si vous enlevez de l’équipement NAS par vous-même durant la sauvegarde de données, ou si le réseau est déconnecté, les opérations de sauvegarde du NAS seront interrompues de façon anormale.
L’enregistrement NAS autorise une seule caméra dans un dossier. La connexion à autre caméra n’est pas autorisée. Les images ne seront pas enregistrées. Vous trouvez ci-dessous est une description des étapes d’enregistrement des données sur le NAS selon la méthode du NAS Synology, un des produits recommandés.
1. Accédez au NAS Synology en tant qu’administrateur.
Dans l’exemple, l’adresse IP du NAS est [192.168.20.253].
2. Si vous y accédez en tant qu’administrateur, l’écran suivant
sera affiché. Cliquez sur [Control Panel].
3. Dans le menu « Partage de dossiers et Privilège », cliquez sur
4. Cliquez sur le bouton [Create].
5. Après avoir entré le nom du dossier (ID), cliquez sur le bouton
[OK] pour créer un dossier à partager. Dans l’exemple, le nom du dossier à partager est [testDirectory].
6. Dans Windows, pour accéder au NAS, réglez le privilège pour
le dossier partagé comme suit. Vérifiez le [Read/Write] de l’administrateur.
7. Cliquez sur <User> dans le menu de partage et privilège.
8. Après avoir cliqué sur le bouton [Create], entrez un nom (ID)
et un mot de passe. Dans l’exemple, le nom (ID) et le mot de passe sont [testID].
9. Dans Windows, réglez le privilège pour l’accès au NAS.
Pour le dossier partagé créé à l’étape 4 et nommé « testDirectory », cochez [Read/Write].écran de configuration 50_ écran de configuration
10. Les réglages de base du NAS sont effectués.
Connectez votre caméra au NAS. Comme il est démontré ci-dessous, entrez les paramètres de réglage de connexion du NAS.
11. Après avoir entré l’item 10, cochez <Activé>.
12. Cliquez sur le bouton [Appliquer].
Terminez la sauvegarde en utilisant le NAS. Émission d’alerte
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Émission d’alerte>.
3. Configuration des paramètres de sortie d’alarme de la
Si vous changez le type de sortie d’alarme, le bouton de sortie d’alarme sur la page de surveillance et le type de sortie d’alarme affichés sur la page Config. évén. seront modifiés en conséquence.
- Type - Ouverture normale : Considère l’état « Circuit ouvert » du capteur ou du périphérique d’entrée d’alarme comme normal, et déclenche un événement d’alarme s’il passe en statut « Circuit fermé ». - Fermeture normale : Considère l’état « Circuit fermé » du capteur ou du périphérique d’entrée d’alarme comme normal, et déclenche un événement d’alarme s’il passe en statut « Circuit ouvert ».
- Mode : Permet de régler la méthode de sortie de l’alarme.
Il existe une différence entre les opérations lorsque vous cliquez sur le bouton de sortie d’alarme alors qu’il est désactivé. - Impulsion : Elle est activée durant la période de temps spécifiée par la durée (intervalle de basculement) puis elle devient automatiquement inactive. - Actif/Inactif : Reste active jusqu’à ce que l’utilisateur clique sur le bouton une nouvelle fois pour désactiver.
- Durée : Permet de régler la durée d’alarme maintenant le statut activé si le mode est réglé sur impulsion pendant une durée de 1 à 15 secondes.
4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Entrée d’alerte Vous pouvez régler le type d’entrée de l’alarme, l’heure d’activation et le mode opératoire.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Entrée d’alerte>.
3. Sélectionnez ou non <Activer>.
4. Sélectionnez le type.
- Ouverture normale : Le périphérique d’entrée est normalement ouvert mais s’il est fermé, il déclenchera une alarme.
- Fermeture normale : Le périphérique d’entrée est normalement fermé mais s’il est ouvert, il déclenchera une alarme.
- Toujours : Cochez toujours cette option en cas de déclenchement d’une alarme. Elle s’active en mode opérationnel lors du déclenchement d’une alarme.
Si le réglage est spécifié sur <Toujours>, l’heure de l’activation ne pourra pas être modifiée.
- Heure programmée uniquement
Cochez cette option pour les alarmes qui surviennent un jour spécifique de la semaine, durant un intervalle de temps déterminé. Elle s’active en mode opérationnel lors du déclenchement d’une alarme. - [ ] : Définit le format d’affichage de l’heure sur l’axe vertical. - [Réinitialiser] : Réinitialisez tous les réglages.
6. Spécifiez une opération devant être exécutée en cas de déclenchement de l’alarme.
- FTP : Spécifiez l’utilisation du transfert via FTP dans la configuration de l’entrée de l’alarme.
Se reporter à “FTP / E-mail” pour plus de détails. (page 47)
- E-mail : Spécifiez l’utilisation du transfert de courriers électroniques dans la configuration de l’entrée de l’alarme.
Se reporter à “FTP / E-mail” pour plus de détails. (page 47)
- Enreg : Vous pouvez configurer l’alarme pour qu’elle puisse enregistrer à partir d’une carte Micro SD ou d’un NAS pendant le fonctionnement.
Régler <Périph.> sur <Activé> dans <Stockage>. (page 47)
- Emission d’alerte1 : Sélectionnez le réglage de la sortie de l’alarme en cas d’alarme entrante, et spécifi ez le temps de sortie de l’alarme.
7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].Français _51
●● ÉCRAN DE CONFIGURATION
Programmation heure Vous pouvez configurer les paramètres pour transmettre des images à intervalles réguliers à une durée de fonctionnement prévue indépendamment de la survenance d’un événement.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Programmation heure>.
3. Sélectionnez ou non <Activer>.
- Toujours : Cette option s’active en mode opérationnel selon l’intervalle réglé.
- Heure programmée uniquement : Cette option s’active en mode opérationnel selon l’heure et la date spécifiées.
La valeur de réglage de l’intervalle de transfert doit être plus petite que l’intervalle d’activation prédéfinie de réussir la transmission d’image.
6. Spécifiez les conditions d’activation.
- FTP : Spécifiez l’utilisation du transfert FTP en cas de survenue d’un événement.
Se reporter à “FTP / E-mail” pour plus de détails. (page 47)
7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Déconnexion réseau Lorsque le réseau est déconnecté physiquement, cet état est considéré comme un événement qui doit être enregistré.
1. Depuis le menu Configuration, sélectionnez l’onglet
3. Sélectionnez ou non <Activer>.
4. Configurez le calendrier de mouvement de l’événement et les
conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page 50)
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Événement App Vous pouvez configurer le système pour générer des signaux pour les événements définis sur l’application. Les signaux d’événements délivrés varient en fonction de la fonction de l’application.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Événement App>.
3. Sélectionnez ou non <Activer>.
4. Configurez le calendrier de mouvement de l’événement et les
conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page 50)
5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].écran de configuration
52_ écran de configuration
CONFIGURER LES PARAMÈTRES D’ANALYSE
Détection mvt Vous pouvez configurer les paramètres pour générer un signal d’événement lorsqu’un mouvement est détecté.1. Depuis le menu Configuration, sélectionnez l’onglet <Analytics ( )>.2. Cliquez sur <Détection mvt>.
3. Sélectionnez ou non <Activer la détection de mouvement>.
4. Définissez une <Zone d’intérêt> et <Zone non détection>.
Vous pouvez configurer jusqu’à 8 zones. Vous pouvez configurer les paramètres de niveau, de sensibilité et de transfert pour chaque zone d’intérêt. Une seule zone supporte une forme avec jusqu’à 8 sommets. Sélectionnez 4 sommets sur la vidéo à l’aide de la souris pour créer un rectangle, puis sélectionnez chaque ligne du rectangle et ajoutez jusqu’à 4 points supplémentaires pour créer la forme souhaitée.5. Configurez les paramètres de chaque élément.
- Niveau de détection : si le mouvement est supérieur au niveau configuré, un événement de détection de mouvement est généré. Même sur le graphique, si le mouvement est supérieur à la limite du niveau configuré, la couleur s’affiche différemment.
- Sensibilité : Définit la sensibilité de détection de mouvement pour chaque zone. Diminuer la sensibilité dans un environnement où l’arrière-plan et l’objet sont clairement distingués, et augmenter la sensibilité dans un environnement sombre où l’arrière-plan et l’objet ne peuvent pas être clairement distingués.
- Remettre : Si vous sélectionnez <Activer> pour le transfert, vous pouvez interagir la détection de mouvement avec une caméra réseau supplémentaire dotée de la fonction de préréglage PTZ. Lorsqu’un mouvement est détecté, la caméra PTZ interopérable se déplace à la position spécifiée pour effectuer la surveillance.
- Caméra récepteur : Enregistrez une caméra pour interagir avec la détection de mouvement. Appuyez sur le bouton [Ajouter] en haut du menu et saisissez l’adresse IP, le port, l’ID et le mot de passe de la caméra ainsi que le numéro de préréglage à déplacer lorsqu’un mouvement est détecté.
La caméra fonctionne correctement uniquement lorsqu’un préréglage défini sur la caméra de réception est spécifié.
Le transfert ne prend en charge que 1 préréglage pour chaque zone. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page 50)7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
La taille détectée d’un objet peut différer de sa taille réelle, selon sa forme.
In the following cases, motion detection performance may be impaired or a malfunction may occur. Absence de différence marquée de couleur ou de luminosité entre le sujet et l’arrière-plan. Activités autour de la zone limite du champ de vision de la caméra. Existence de multiples mouvements continus aléatoires pour différentes raisons, notamment un changement de scène ou des changements rapides des conditions d’éclairage. Objet fi xe continuant de bouger dans la même position. Mouvements autres que la modification de la position tels que le rapprochement à la caméra ou l’éloignement de la même. Objet en mouvement qui se rapproche trop près de la caméra. Objet masquant d’autres objets derrière lui. Objet se déplaçant trop rapidement (pour détecter correctement un mouvement, la caméra doit capturer le chevauchement de plusieurs cadres contigus par l’objet en mouvement).
Réfl exion, fl ou ou ombre dus à une forte lumière telle que la lumière directe du soleil, un éclairage artifi ciel ou des phares.
En cas de fortes chutes de neige, de pluie, en cas de vent violent ou à l’aube et au crépuscule. Détection sabotage Vous pouvez déterminer de détecter les tentatives de sabotage et de déclencher des événements tels que le changement soudain de la direction de cadrage de la caméra, l’objectif bloqué et d’autres changements globaux des scènes de la vidéo.1. Depuis le menu Configuration, sélectionnez l’onglet <Analytics ( )>.2. Cliquez sur <Détection sabotage>.3. Sélectionnez ou non <Activer la détection de falsification>.4. Le tableau représente le degré de falsification. Réglez la sensibilité au niveau de falsification à détecter (plage : 1 à 100).5. Réglez la sensibilité. Plus la valeur réglée est élevée, plus la réaction de la caméra est sensible (plage : 1 à 100).6. Spécifiez la durée minimale de surveillance. Un signal d’événement est généré si un état supérieur au niveau de détection reste pour la durée minimale de surveillance (unité : secondes)7. Indiquez s’il faut exclure les zones sombres. Cette fonction rend difficile de distinguer les zones sombres dus au déséclaircissement de l’obscurité étant bloqué par un objet. En dépit de cette propriété, si vous souhaitez exclure une alarme pour des changements brusques de la luminosité de l’écran tels que le déséclairage, vous devez activer cette fonction.
8. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
9. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
la détection sera redémarrée après stabilisation pendant une certaine période de temps (environ 5 secondes). Pendant la stabilisation, la détection n’est pas disponible.
Si de fausses alarmes sont fréquemment générées, diminuez graduellement la sensibilité pour minimiser les fausses alarmes.
Si vous utilisez une sensibilité faible, les alarmes peuvent être générées même par de très petits changements sur l’écran, mais une détection erronée peut se produire en réponse aux changements d’objets en mouvement ou de luminosité.
Dans les cas suivants, la fonction de détection de falsification peut être défectueuse. Environnement de surveillance avec fond simple, nuit et environnement de faible niveau lumineux. Vibrations sévères de la caméra ou changements soudains d’éclairageFrançais _53
●● ÉCRAN DE CONFIGURATION
Détection d’effets de flou Vous pouvez configurer les paramètres pour générer un signal d’alarme lorsque la lentille de la caméra détecte un effet de flou.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Détection d’effets de flou>.
3. Sélectionnez ou non <Activer la détection d’effets de
4. Configurez les paramètres de chaque élément.
- Niveau de détection : une alarme est générée si le niveau actuel est supérieur au niveau de détection configuré.
- Sensibilité : plus l’intensité est élevée, plus le graphique de niveau supérieur est produit pour la même vidéo.
- Durée minimum (s) : une alarme est générée si l’état de niveau supérieur au niveau de détection reste en permanence pendant la durée minimale de surveillance configurée.
5. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Après qu’une alarme pour la détection de défocalisation est générée, si vous voulez recevoir une alarme pour la détection de défocalisation à nouveau, vous devez revenir à un état stable au moins une fois. Les exemples de retour à un état stable sont les suivants.
La case à cocher Détection de défocalisation est désactivée
Si un objet dans la vidéo se déplace à une position à laquelle une bonne mise au point est assurée et donc un tempérament identifiable est détecté
Dans les cas suivants, les performances de détection du flou pourraient être altérées ou un dysfonctionnement pourrait survenir.
Environnement de contrôle monotone, environnement nocturne ou à faible éclairage
Changements soudains de l’éclairage (par exemple l’extinction de la lumière intérieure)
Objectif bloqué par un objet large qui couvre la quasi-totalité de l’écran
Modifie l’objet cible en changeant la position de la caméra. Détection de brouillard Vous pouvez configurer les paramètres pour générer un signal d’événement lorsque du brouillard est détecté.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Détection de brouillard>.
3. Sélectionnez ou non <Activer la Détection de brouillard>.
4. Configurez les paramètres de chaque élément.
- Niveau de détection : une alarme est générée si le niveau actuel est supérieur au niveau de détection configuré.
- Sensibilité : plus l’intensité est élevée, plus le graphique de niveau supérieur est produit pour la même vidéo.
- Durée minimum (s) : une alarme est générée si l’état de niveau supérieur au niveau de détection reste en permanence pendant la durée minimale de surveillance configurée.
5. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Après qu’une alarme pour la détection de brouillard est généré, si vous voulez recevoir une alarme pour la détection de brouillard à nouveau, vous devrez revenir à un état stable au moins une fois. L’amélioration vidéo après le retrait du brouillard n’est pas reconnue comme un état stable. Les exemples de retour à un état stable sont les suivants.
La case à cocher Détection de brouillard est désactivée.
La vidéo est identifiable car le brouillard ou la fumée disparaît.
Dans les cas suivants, les performances de détection du flou pourraient être altérées ou un dysfonctionnement pourrait survenir.
Environnement de contrôle monotone, environnement nocturne ou à faible éclairage
Changements soudains de l’éclairage (par exemple l’extinction de la lumière intérieure)
Objectif bloqué par un objet large qui couvre la quasi-totalité de l’écran
Modifie l’objet cible en changeant la position de la caméra.écran de configuration 54_ écran de configuration Détection de visage You can configure the settings to generate an event signal in response to the detection of a face in the specified area.1. Depuis le menu Configuration, sélectionnez l’onglet <Analytics ( )>. 2. Cliquez sur <Détection de visage>.3. Sélectionnez ou non <Activer la détection faciale>.
4. Définissez une <Zone d’intérêt> et <Zone exclue>.
Vous ne pouvez définir une zone d'intérêt que sous forme rectangulaire.
Un visage plus petit que le cercle marqué au centre de la zone d'intérêt n'est pas détecté. 5. Réglez le niveau de sensibilité.
Plus la sensibilité est élevée, plus la détection des visages est détaillée et précise.
6. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Dans les cas suivants, les performances de détection de visage peuvent être altérées ou un dysfonctionnement peut se produire.
L’angle ou l’inclinaison du visage est différent de la direction d’imagerie (par exemple,appui renversé)
La personne porte des accessoires qui couvrent le visage tels que des lunettes, des lunettes de soleil, un chapeau ou un masque Le visage est flou car la caméra n’est pas mise au point Durant la nuit ou dans un environnement à faible luminance La luminosité du visage est anormale en raison de la direction d’éclairage, comme le rétroéclairage IVA (analyse vidéo intelligente) Vous pouvez configurer les paramètres pour générer un signal d’événement lorsqu’un mouvement ou une situation répondant aux règles d’événement spécifiées est détecté.1. Depuis le menu Configuration, sélectionnez l’onglet <Analytics ( )>. 2. Cliquez sur <IVA>.3. Sélectionnez ou non <Activer IVA>.4. Configurez les règles à détecter. Pour plus d’informations sur les paramètres, reportez-vous à la section “Paramètres de règle IVA”. Les règles configurables sont les suivantes. - Passage : vous pouvez détecter un objet passant dans la direction sélectionnée sur une ligne virtuelle spécifiée. - Intrusion : vous pouvez détecter l’émergence d’un objet en mouvement dans une zone virtuelle. - Saisir : détecte un objet entrant de l’extérieur vers l’intérieur de la zone virtuelle. - Sortie : Detects an object exiting from the inside to the outside of the virtual area. - Apparition (Disparition) : détecte un nouvel objet apparaissant dans une zone virtuelle, qui est surveillée pendant une période de temps spécifiée après que sa position soit fixe, ou détecte un objet fixe qui disparaît et n’est pas surveillé pour la durée de surveillance. - Flânerie : détecte un objet errant à l’intérieur de la zone virtuelle pendant plus longtemps que la durée de surveillance.
5. Sélectionnez les zones que vous ne souhaitez pas inclure dans l’analyse et les zones exclues.
6. Réglez le niveau de sensibilité et la taille d’intérêt (si nécessaire).
Pour plus d’informations sur les paramètres, reportez-vous à la section “Paramètres généraux IVA”.
7. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Paramètres de règle IVA Vous pouvez configurer des règles d’analyse individuelles comme suit. • Passage1. Sélectionnez l’onglet <Ligne virtuelle>.
2. Cliquez avec le bouton gauche de la souris sur l’écran pour spécifier le début et la fin de la ligne à la
position désirée à détecter.3. Sélectionnez une direction d’intérêt4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
5. Pour supprimer les règles configurées, cliquez avec le bouton droit de la souris sur la ligne et cliquez sur le
bouton [OK] dans la fenêtre contextuelle qui apparaît. • Intrusion, Saisir, Sortie, Apparition (Disparition), Flânerie1. Cliquez sur l’onglet <Zone virtuelle>.2. Faites un clic gauche sur l’écran pour spécifier 4 sommets aux positions souhaitées.3. Dans la zone virtuelle configurée, sélectionnez une catégorie d’analyse.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
5. Pour supprimer les règles configurées, cliquez avec le bouton droit de la souris sur la ligne et cliquez sur le
bouton [OK] dans la fenêtre contextuelle qui apparaît. Paramètres généraux IVA Les réglages communs sont des réglages pour augmenter la précision de détection et minimiser les faux positifs, en fonction de l’environnement d’utilisation. • Sensibilité1. Sélectionnez l’onglet <Commun>.
Vous pouvez modifier la sensibilité de distinction de fond d’écran des mouvements. Dans une situation où les objets peuvent être clairement distingués des arrière-plans, réglez sur un niveau de sensibilité faible. Pour le scénario opposé, dans lequel il est difficile de distinguer des objets, comme dans une situation d’éclairage faible, réglez à un niveau élevé.2. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].Français _55
●● ÉCRAN DE CONFIGURATION
Classification sonore Vous pouvez configurer les paramètres pour générer un signal d’événement en réponse à la détection d’une source sonore spécifiée.
1. Depuis le menu Configuration, sélectionnez l’onglet
3. Sélectionnez ou non <Activer la classification de sons>.
Réglez le niveau d’énergie audio de la source sonore à classer. La valeur du niveau d’énergie pour l’audio d’entrée est mise à jour périodiquement de droite à gauche, et est tirée sur la zone. La classification des sources sonores n’est appliquée qu’à l’audio à un niveau supérieur à la valeur spécifiée.
5. Configurez les paramètres de chaque élément.
- Bruit réduit : spécifiez le statut <Activer>.
Si le bruit dans le milieu environnant est trop fort, dépassant 55 à 60dB, utilisez la fonction de réduction du bruit. Si la fonction de réduction du bruit est utilisée, la fonction de classification du son peut être dégradée ou peut fonctionner mal en fonction de l'environnement, car la source sonore d'origine est réduite. Si vous utilisez le filtre de réduction de bruit dans un environnement silencieux, la fonction de classification des sources sonores peut être altérée.
- Catégories : sélectionnez une source sonore à classer.
Définition de la source sonore
Son de cri : bruit élevé généré par les humains, tel qu’un cri ou un hurlement par un adulte mâle / femelle ou des enfants
Son de coup de feu : son de tir (excluant les coups de feu tirés rapidement et consécutifs)
Son d’explosion : bruit d’explosion soudaine qui est le résultat d’une action destructrice
Son de verre brisé : bruit de bris de verre
6. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Dans <Video & Audio> - <Paramètres audio>, il est recommandé de régler le gain d’entrée audio à une valeur comprise entre 4 et 6.
Dans <Video & Audio> - <Réglages audio>, si vous réglez la source d’entrée audio sur un microphone externe, les caractéristiques recommandées pour le microphone sont les suivantes.
Plage de fréquence : 40 à 16 000 Hz
Sensibilité : -40 ± 3 dB (7.1 ~ 14.1 mV)
Dans les cas suivants, les performances de la classification des sources sonores peuvent être altérées ou rencontrer des dysfonctionnements.
Les sons de coup de feu sont générés consécutivement, comme le son produit par une mitrailleuse plutôt que par un son à une seule prise.
Le bruit est trop fort pour être distingué de la source sonore cible.
2 sources sonores ou plus sont entrées simultanément.
La classification de la source sonore est appliquée dans un environnement silencieux à l’aide de la fonction de suppression du bruit
Un son d’applaudissements ou de cris se fait entendre à une distance proche (à moins d’un mètre) de la caméra
Une source sonore forte qui n’appartient à aucune des catégories de source sonore telles que le son d’un avion ou d’une sirène est soudainement générée
Le microphone externe n’est pas conforme aux spécifications recommandées
1. Sélectionnez l’onglet <Commun>.
2. Pour chaque rectangle qui représente la taille minimale et la taille maximale, cliquez droit sur le sommet en
bas à droite pour le déplacer et le redimensionner.
Les mouvements inférieurs à la taille minimale spécifiée ou supérieurs à la taille maximale ne sont pas détectés. Pour éviter les détections involontaires causées par de grands et petits bruits, définissez les dimensions de mouvement minimum / maximum appropriées en fonction de votre environnement. Notez que les mêmes mouvements sur le même emplacement peuvent être détectés différemment selon leur taille de détection ; il est recommandé d’envisager et d’inclure la différence tolérable lors de la définition des tailles de détection minimale / maximale.
3. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Détection audio Permet de détecter le son dépassant le niveau spécifié et de déclencher un événement en conséquence.
1. Depuis le menu Configuration, sélectionnez l’onglet
2. Cliquez sur <Détection audio>.
3. Sélectionnez ou non <Activer>.
Réglez le niveau de son de la détection audio. Plus le niveau est bas, moins le changement de son est détecté.
Le niveau de détection audio est conçu pour normaliser les données d’entrée à une valeur comprise entre 1 et 100 et qui détecte le signal plus grand que le niveau de seuil. Il n’est pas lié au niveau de décibels (dB).
5. Configurez le calendrier de mouvement de l’événement et les conditions de mouvement de l’événement.
Pour obtenir de plus amples informations sur les options <Config. action évén.> et <Heure d'activation>, reportez-vous à la section « Entrée d’alerte ». (page
6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Sélectionnez <Video & Audio> - <Audio Configuration> et réglez le volume approprié pour votre microphone comme source d’entrée audio, de sorte que la fonction de détection audio puisse fonctionner correctement.
Si le niveau audio détecté est trop bas, réglez le gain d’entrée audio à un niveau plus élevé dans <Audio Configuration>.
Vous pouvez utiliser la fonction de détection audio lorsque la caméra est connectée à un périphérique d’entrée audio.écran de configuration 56_ écran de configuration
CONFIGURATION DES STATISTIQUES
Comptage de personnes La fonction de comptage de personnes vous permet de vérifier le nombre de personnes entrant dans une zone désignée à travers une analyse vidéo.1. Depuis le menu Configuration, sélectionnez l’onglet <Statistiques ( )>. Sélectionnez l’option <Comptage de personnes>.Pour avoir les statistiques de comptage de personnesA l’aide de la fonction de comptage de personnes, vous pouvez vérifier les données en temps réel, ainsi que des statistiques quotidiennes / hebdomadaires, et pouvez rechercher les données statistiques pour une période souhaitée.1. Cliquez sur <Rechercher>.2. Sélectionnez une période et une règle cible. Si vous définissez le champ date sur <Récent>, vous pourrez alors effectuer une recherche sur une base quotidienne, hebdomadaire et mensuelle. Si vous définissez le champ date sur <Période>, vous pourrez alors désigner une période sur une base quotidienne, hebdomadaire et mensuelle.3. Cliquez sur <Rechercher>. Les données statistiques de comptage de personnes qui répondent aux conditions sélectionnées s’affichent. Pour enregistrer les résultats de la recherche, cliquez sur <Télécharger>.
Les données recherchées sont mises à jour toutes les 15 minutes. Les comptes d’entrée / sortie en temps réel affichés sur la page des paramètres peuvent être différents des résultats de la recherche.Pour rechercher un comptage des personnesVous pouvez configurer les paramètres liés au comptage de personnes.1. Cliquez sur <Configuration>.2. Sélectionnez l’onglet <Configuration>.3. Activer ou désactiver l’option de comptage de personnes.4. Si vous cochez la case <Règle de comptage>, une ligne virtuelle s’affiche sur la vidéo. Définir une règle de comptage. Vous pouvez définir le sens in/out de la règle ainsi que la longueur/position.
Jusqu’à 2 règles sont disponibles.
Si vous changez le nom de la règle, les données statistiques de comptage de personnes de la règle existante seront initialisées.
6. Sélectionnez une règle de comptage et le comptage en temps réel s’affichera en bas de l’écran vidéo. Le
comptage en temps réel sera réinitialisé à 00h00 tous les jours.7. Activer ou désactiver la fonction de rapport. Si vous sélectionnez l’option <Activer>, vous recevrez les données statistiques de comptage de personnes à intervalles réguliers.
Dans <Événement> - <FTP/Email>, vous devez configurer les paramètres FTP pour recevoir des données.
8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
9. Pour supprimer toutes les données des statistiques de comptage de personnes, cliquez sur le bouton
<Supprimez les données>.10. Sélectionnez l’onglet <Exclure la zone>.11. Définissez la zone du comptage des personnes à exclure. Pour supprimer une zone configurée, cliquez avec le bouton droit de la souris sur la zone et sélectionnez le bouton [OK] dans la fenêtre pop-up.12. Sélectionnez l’onglet <Etalonnage>. Un calibrage est nécessaire pour améliorer la précision de comptage de personnes.
De mauvaises informations de calibrage pourraient affecter la précision de comptage de personnes.13. Définissez la taille des personnes indiquées à l’écran. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Heatmap Vous pouvez vérifier la fréquence de mouvement sur l’écran en couleurs l’aide de la carte thermique.1. Depuis le menu Configuration, sélectionnez l’onglet <Statistiques ( )>.2. Sélectionnez l’option <Heatmap>.Pour rechercher les statistiques de la carte thermiqueVous pouvez rechercher la carte thermique pour une date, et une carte thermique pour une période souhaitée.1. Cliquez sur <Rechercher>.2. Sélectionnez une période. Si vous définissez le champ date sur <Récent>, vous pourrez alors effectuer une recherche sur une base quotidienne, hebdomadaire et mensuelle. Si vous définissez le champ de date sur <Période>, vous pourrez désigner une période sur une base quotidienne, hebdomadaire et mensuelle.3. Cliquez sur <Rechercher>. La carte thermique s’affiche en fonction de la condition choisie. Pour enregistrer les résultats de la recherche, cliquez sur <Télécharger>.
Les données recherchées sont mises à jour toutes les 15 minutes. Les résultats en temps réel affichés sur la page des paramètres peuvent être différents des résultats de recherche.Français _57
●● ÉCRAN DE CONFIGURATION
Pour configurer la carte thermique Vous pouvez configurer les paramètres liés à la carte thermique.
1. Cliquez sur <Configuration>.
2. Sélectionnez l’onglet <Configuration>.
3. Activer ou désactiver l’option Carte thermique.
4. Sélectionnez une couleur de fond.
5. Activer ou désactiver l’option Rapport.
Si vous sélectionnez l’option <Activer>, vous recevrez les données de la carte thermique à intervalles réguliers.
Dans <Événement> - <FTP/Email>, vous devez configurer les paramètres FTP pour recevoir des données.
6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
7. Pour supprimer toutes les données de la carte thermique, cliquez sur le bouton <Supprimez les
8. Sélectionnez l’onglet <Exclure la zone>.
9. Définissez la zone de la carte thermique à exclure.
Une fois que vous avez effectué ceci, cliquez sur [Appliquer].
Étant donné que des éléments telles que le comptage de personnes et carte thermique sont destinées à fournir des données statistiques plutôt qu’une précision en temps réel, des objets ou des animaux en mouvement peuvent être comptés dans le nombre de personnes.
L’objectif de la caméra utilisé pour les comptage de personnes et les fonctions de carte thermique doivent être dirigées directement vers le sol. (reportez-vous au Schéma 1)
L’erreur des données mesurées peut être augmentée dans les cas suivants.
Lorsque l’appareil est installé dans un espace ayant un champ visuel insuffisant.
Environnement nocturne et à faible éclairage (reportez-vous au Schéma 2)
L’environnement est celui dans lequel des changements brusques d’éclairage se produisent (par exemple, être affecté par une forte lumière telle que la lumière directe du soleil, le coucher du soleil, le lever du soleil ou l’éclairage direct) (voir Schéma 3)
Le mouvement est détecté en continu à un endroit fixe (par exemple, autour de la porte d’entrée) (voir Schéma 4)
Lorsque plusieurs personnes se rassemblent et se déplacent ensemble
Lorsque l’objet en mouvement reste près de la ligne virtuelle
Si le paramétrage d’une règle dans une zone extérieure à l’image (voir Schémas 5)
Si vous désignez une taille d’un objet en mouvement comme étant plus grande que la taille réelle de la fonction de calibrage, le nombre de personnes comptées peut être inférieur au nombre réel. D’autre part, si vous désignez une taille d’un objet en mouvement comme étant plus petite que la taille réelle, le nombre de personnes comptées peut être supérieur au nombre réel. Schéma 1) Schéma 2) Schéma 3)écran de configuration 58_ écran de configuration Live 08:22:23 Hanwha Techwin Live 08:22:23 Hanwha Techwin Schéma 4) Schéma 5)Français _59
●● ÉCRAN DE CONFIGURATION
CONFIGURATION DU SYSTÈME
Informations produit
Depuis le menu Configuration, sélectionnez l’onglet <Système ( )>.2. Cliquez sur <Informations produit>.3. Vérifiez les informations relatives à la caméra ou fournissez les détails selon l’environnement réseau. • Modèle : nom du modèle du produit. • Numéro de série : numéro de série du produit.
- Nom de l’appareil : Indiquez un nom de périphérique qui s’affichera sur l’écran Direct.
- Emplacement : Permet de spécifier l’emplacement de la caméra à installer.
- Description : Fournissez les informations détaillées sur l’emplacement de la caméra.
- Note : Fournit une explication relative à la caméra pour une meilleure compréhension.
- Langue : Sélectionnez la langue de votre choix pour l’affichage à l’écran de Web Viewer.
La langue par défaut est définie sur <English>.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Mise à niveau / Redémarrage
Depuis le menu Configuration, sélectionnez l’onglet <Système ( )>.2. Cliquez sur <Mise à niveau / Redémarrage>. Sélectionnez chaque élément et réglez-le convenablement. • Mise à niveau : Effectue la mise à niveau du système. Lors de la reconnexion, la visionneuse Web ne fonctionnera pas normalement si le cache du navigateur n’est pas complètement nettoyé.
- Paramètres par défaut : Réinitialise toutes les informations de configuration, y compris les réglages de l’appareil aux paramètres d’usine. (Toutefois, les journaux ne sont pas réinitialisés) - Cochez la case <Hormis les paramètres réseau & l’Open Platform> et les paramètres autres que les paramètres réseau et les paramètres d’ouverture de la plate-forme seront réinitialisés.
Le système d’adressage IP sera réglé par défaut sur DHCP si vous réinitialisez la caméra. Si aucun serveur DHCP n’est trouvé, les réglages précédents seront automatiquement restaurés.
- Configuration sauvegarde et restauration : Sauvegarde les réglages du système actuel avant d’effectuer un processus de restauration. Le système redémarre automatiquement après la sauvegarde ou la restauration. • Redémarrer : Redémarre le système.Pour réaliser une mise à niveau
1. Cliquez sur [Parcourir ( )] pour spécifier un fichier à mettre à niveau.
2. Cliquez sur [Mise à niveau].
Une barre de progression “Mise à niveau” vous invitera à indiquer l’état de la mise à niveau.4. La mise à niveau terminée, le navigateur se ferme et la caméra redémarre.
La procédure de mise à niveau peut nécessiter un maximum de 10 minutes. Si le processus de mise à niveau est interrompu, la mise à niveau ne sera pas complètement terminée.
Pendant le redémarrage du système, le visionneur Web ne peut pas y accéder.
Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Hanwha Techwin.Pour sauvegarder les réglages actuels1. Cliquez sur [Sauvegarde]. Un fichier au format “.bin” est enregistré dans “Library” -> “Document” -> “ Downloads”. Pour restaurer les réglages de sauvegarde
1. Pour restaurer les réglages de sauvegarde, cliquez sur [Restauration].
2. Sélectionnez un fichier de sauvegarde de votre choix.
Si vous effectuez la sauvegarde ou la restauration, le navigateur Web se fermera et la caméra redémarrera.
Si vous essayez de récupérer le fichier de configuration sauvegardé dans un autre modèle, certaines fonctions peuvent ne pas fonctionner correctement et vous devez changer le réglage manuellement.écran de configuration 60_ écran de configuration Journal Vous pouvez consulter le journal système ou le journal des erreurs. Depuis le menu Configuration, sélectionnez l’onglet <Système ( )>.2. Cliquez sur <Journal>.3. Sélectionnez un type de journal. • Journal d’accès : Vous pouvez vérifier les informations du journal qui contiennent les accès de l’utilisateur et le temps d’accès. • Journal du système : Vous pouvez consulter les journaux système dans lesquels sont consignées toutes les modifications du système, notamment les informations relatives à l’heure.
- Journal d’évén. : Vous pouvez vérifier les journaux des événements, notamment pour les informations relatives à l’heure. Depuis la liste des journaux de droite, sélectionnez un élément à rechercher.
- Si vous sélectionnez <All> dans le coin supérieur gauche de la liste déroulante, tous les journaux correspondants au type de journal applicable seront affichés.
5. Si une page ne peut pas afficher l’ensemble des journaux disponibles, servez-vous des boutons du bas
pour passer à l’élément suivant ou revenir sur le précédent ou aller sur le dernier élément.
6. Cliquez sur le bouton <Sauvegarde> pour enregistrer toutes les données du journal pour le mode
actuellement sélectionné dans la « valeur d’horodatage créée par la caméra dans le fichier modelname-mode-camera.txt » du dossier de téléchargement du navigateur.
Chaque page affiche 15 journaux, le plus récent apparaissant en haut de la liste.
Chaque journal contient jusqu’à 1000 enregistrements et après chaque 1000 enregistrements, le journal le plus ancien est supprimé et un nouvel enregistrement est généré.
CONFIGURATION DU PLATE-FORME OUVERTE
Plate-forme ouverte Un utilisateur peut installer une application sur sa caméra pour exécuter des tâches supplémentaires. Depuis le menu Configuration, sélectionnez l’onglet <Plate-forme ouverte ( )>.2. Cliquez sur <Plate-forme ouverte>.3. Cliquez sur le bouton [Parcourir] pour sélectionner le fichier *.cap dans le dossier de l’utilisateur.4. Cliquez sur le bouton [Installer] pour installer l’application. L’information de l’application installée est affichée dans la liste.
- Désinstaller : Supprime les applications installées ou en cours d’exécution.
- Application Go : Vous serez redirigés vers la page app. de chaque application.
- Démarrage : Lance une application installée. • Arrêt : Interrompt une application en cours d’exécution.
- Santé : Affiche les applications en cours d’exécution, le taux d’occupation des ressources, le fil et le temps d’exécution, etc.
- Priorité : Établit la priorité des applications en cours d’exécution. Si le taux d’utilisation des ressources de la caméra (incluant les tâches et applications principales) dépasse 80 %, l’arrêt d’une application en cours d’exécution sera forcé. Dans ce cas, la priorité définie par l’utilisateur est utilisée pour déterminer quelle application devra être arrêtée en premier.
- Démarrage auto : Lorsque l’alimentation ou les tâches principales de la caméra sont actives, une application pour laquelle l’exécution automatique a été activée démarrera automatiquement.
- Gestionnaire de tâches : Affiche le taux d’occupation des ressources d’une application en cours d’exécution dans votre caméra. - Utilisation de la mémoire (%) : Taux d’utilisation de la mémoire pour chaque application. - Utilisation du CPU (%) : Taux d’utilisation de l’UC pour chaque application. - Compte de processus : Nombre de processus créés pour chaque application. - Durée : Temps total d’exécution pour chaque application. - Tuer la tâche : Ferme une application. - Utilisation totale : Taux d’occupation total des ressources de la caméra (incluant les tâches et applications principales).
Si vous avez des questions à propos de l’utilisation ou l’installation, consultez le site web de Techwin.Français _61 ●● anneXes spéciFications Éléments Description
Distance minimale de l’objet à l’objectif 0.4m Contrôle de la mise au point Manuel Type d’objectif Fixé Type montage Type embaarqué Panoramique / Inclinaison / Rotation Plage de panoramique 0° ~ +354° Plage d’orientation 0° ~ +67° Plage de rotation 0° ~ +355° annexes Éléments Description
XND/V-6010 XND/V-6020R
XND-8020R/8030R/8040R XNV-8020R/8030R/8040R Opérationnel Longueur de vision - 30m(98.43ft) Titre de caméra Désactivé / Activé (Affichage jusqu’à 85 caractères) - W/W : Anglais / Numérique / Caractères spéciaux - Usuel : Plusieurs lignes (Max 5), Couleur (Gris / Vert / Bleu / Noir / Blanc), Transparence, Mise à l’échelle automatique suivant la résolution Jour et Nuit Auto (ICR) / Couleu / N/B / Externe / Programme Compensation de rétroéclairage Arrêt / BLC / HLC (Masquage / Gradation) / WDR Large gamme dynamique 150dB 120dB Amélioration du contraste SSDR (Désactivé / Activé) Réduction du bruit numérique SSNR5 (Filtre bruit 2D+3D) (Désactivé / Activé) Stabilisation d’image numérique Arrêt / Marche Dénébuliser Auto (entrée de détection de brouillard)/Manuel/Arrêt Détection mouvement Arrêt / Marche (8ea, zones polygonales 8points), Cession Masque de confidentialité Désactivé / Activé (32ea, zones polygonales) - Couleur : gris, vert, rouge, bleu, noir, blanc - Mosaïque Contrôle du gain Désactivé / Faible / Moyen / Élevé Balance Blancs ATW / AWC / Manuel / Intérieur / Extérieur (Mercure et sodium inclus) Contraste Ajustement de niveau LDC Marche / Arrêt (5 niveaux avec Min / Max) Vitesse d’obturateur électronique Minimum / Maximum / Anti scintillement (2 ~ 1/12000sec) PTZ numérique 24X, PTZ numérique (préréglé, groupe) Basculement / Miroir Retourner : Désactivé / Activé Miroir : Désactivé / Activé Corridor : 90° /270°annexes 62_ annexes Éléments Description
XND/V-6010 XND/V-6020R
XND-8020R/8030R/8040R XNV-8020R/8030R/8040R Opérationnel Vidéo & Analyse vidéo et audio Sabotage, Loitering, Détection de défauts, Détection d’effets de flou, Détection de brouillard , Ligne virtuelle, Entrée / Sortie, Apparition / disparition, Détection audio, Détection de visage, Détection de mouvement, Suivi automatique numérique, Classification sonore, Comptage de personnes, Carte thermique E/S alarme Entrée 1ea / Sortie 1ea Déclenchements d’alarme Entrée d’alarme, détection de mouvement, analyse vidéo et audio, déconnexion réseau Événements d'alarme
Télétransmission de fichiers via FTP, E-mail
Notification par e-mail
Stockage local(SD/SDHC/SDXC) ou enregistrement NAS de l’événement (déclencheurs d’alarme)
DPTZ préréglé Entrée audio XND-6010/6020R/8020R/8030R/8040R : Sélectionnable (entrée mic/entrée ligne/ Microphone intégré) Tension d'alimentation : 2,5 V CC (4 mA), impédance d'entrée : envir. 2 k Ohms XNV-6010/6020R/8020R/8030R/8040R : Sélectionnable (entrée mic/entrée ligne) Tension d’alimentation : 2,5 V CC (4 mA), impédance d’entrée : envir. 2 k Ohms Sortie audio Sortie ligne, sortie maximale : 1Vrms Compteur de pixels Assistance Réseau Ethernet RJ-45 (10/100BASE-T) Format de compression vidéo H.265/H.264 (MPEG-4 Part 10/AVC) : format principal/format de base/haute qualité Motion JPEG Résolution 1920x1080 / 1280x1024 / 1280x960 / 1280x720 / 1024x768 / 800x600 / 800x448 / 720x576 / 720x480 / 640x480 / 640x360 / 320x240 2560x1920 / 2560x1440 / 1920x1080 / 1600x1200 / 1280x1024 / 1280x960 / 1280x720 / 1024x768 / 800x600 / 800x448 / 720x576 / 720x480 / 640x480 / 640x360 / 320x240 Vitesse d’enregistrement max. H.265/H.264 : Max. 60 ips dans toutes les résolutions Motion JPEG : Max. 30fps H.265/H.264 : Max. 30 ips dans toutes les résolutions Motion JPEG : Max. 30fps Smart Codec Mode manuel (fonction de la zone : 5ea) WiseStream Assistance Éléments Description
XND/V-6010 XND/V-6020R
XND-8020R/8030R/8040R XNV-8020R/8030R/8040R Réseau Réglage de la qualité vidéo H.264/H.265 : Contrôle du niveau de débit binaire cible MJPEG : Contrôle du niveau de débit binaire cible Méthode de contrôle du débit binaire H.264/H.265 : CBR ou VBR Motion JPEG : VBR Fonction de lecture en transit Lecture en transit multiple (Jusqu'à 10 profils) Format de compression audio G.711 µ-law /G.726 sélectionnable G.726 (ADPCM) 8 kHz, G.711 8 kHz G.726 : 16 kb/s, 24 kb/s, 32 kb/s, 40 kb/s AAC-LC : 48Kbps à 8/16/32/48KHz Communication audio Bidirectionnel IP IPv4, IPv6 Protocole TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour Sécurité Authentification de l'identifiant HTTPS(SSL) Authentification de l'identifiant en abrégé Filtrage de l’adresse IP Journal d’accès des utilisateurs Authentification 802.1X (EAP-TLS, EAP-LEAP) Méthode de lecture en transit Diffusion individuelle / multiple Nombre maximal d’utilisateurs en accès 20 utilisateurs max en mode Diffusion individuelle Edge storage 2 fentes SD / SDHC / SDXC (jusqu’à 512 Go) - Enregistrement en continu (1ère fente à 2ème fente) - Les images de mouvement enregistrées dans la carte mémoire SD / SDHC / SDXC peuvent être téléchargées. NAS (Serveur de stockage en réseau (Network Attached Storage)) PC local pour l’enregistrement instantané Interface de programmation de l’application ONVIF Profile S/G SUNAPI(HTTP API) Plate-forme ouverteFrançais _63 ●● anneXes vue Du proDuit XnD-6010/6020r/8020r/8030r/8040r Unité : mm (pouce) Éléments Description
XND/V-6010 XND/V-6020R
XND-8020R/8030R/8040R XNV-8020R/8030R/8040R Réseau Langue de la page Web Anglais, Coréen, Français, Allemand, Espagnol, Italien, Chinois, Russe, Japonais, Suédois, Portugais, Tchèque, Polonais, Turc, Néerlandais, Hongrois, Grec Web Viewer Système d’exploitation pris en charge : Windows 7 / 8.1 / 10, MAC OS X 10.10, 10.11, 10.12 Visualiseur Web sans plug-in Navigateurs Web supportés : Google Chrome 54, MS Edge 38, Mozilla Firefox 49(supporté uniquement sur Window 64bit) , Apple Safari 9 (supporté uniquement sur Mac OS X) Visualiseur avec plug-in Navigateurs Web supportés : MS Explorer 11, Apple Safari 9 (supporté uniquement sur Mac OS X) Logiciel de gestion centrale CMS SmartViewer, SSM Environnemental Température / Humidité de fonctionnement XND-6010/6020R/8020R/8030R/8040R : -10°C ~ +55°C (14°F ~ +131°F) / Moins de 90 % d’humidité XNV-6010/6020R/8020R/8030R/8040R : -30°C ~ +55°C (-22°F ~ +131°F) / Moins de 90 % d’humidité
- Le démarrage doit être effectué au-dessus de -20 ° C Température / Humidité de stockage -50°C ~ +60°C (-58°F ~ +140°F) / Moins de 90 % d’humidité relative Protection captage
Lorsqu’un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.
Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. Installez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone. Aucune vidéo n’est affichée lors de l’accès libre au visualiseur Web de plug-in sur Safari via HTTPS.
Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Web désigné".
Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande + Q pour quitter le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus. Je n'ai pas accès à la caméra à partir d'un navigateur Internet.
Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.
Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.
Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.
Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement. Le visionneur a été déconnecté pendant le suivi.
Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.
Vérifier toutes les connexions de réseau.
Si la caméra est connectée par un réseau PPPoE, il est possible que le visionneur se déconnecte en raison de mauvaises conditions de réseau. La caméra connectée au réseau n'est pas détectée dans le programme d'installateur IP.
Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra. Chevauchement d'images.
Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher. Aucune image n'apparaît.
Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un routeur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée. La voix n’est pas enregistrée même si les paramètres d’entrée audio sont configurés.
Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>.Français _65 ●● anneXes
<Détection mvt> de l’<Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d’analyse s’est produit.
Vérifiez les réglages selon la séquence suivante : A. Vérifiez les réglages <Date et heure>. B. L’option <Détection mvt> doit être réglée sur <Activer>. C. Vérifiez si l'option <E-mail> du menu <Config. évén.> est cochée avant utilisation. Aucun signal n’est détecté au port Emission d'alerte, même en cas de génération d’un événement d’analyse vidéo intelligente.
Vérifiez les réglages de port de sortie de l’alarme. Impossible d’effectuer un enregistrement sur la carte mémoire Micro SD.
Vérifiez que la carte mémoire n’est pas défectueuse. La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.
Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d’autres appareils n’est pas garanti sur cette caméra.
Formatez la carte mémoire à nouveau sous le menu <Configuration>
Impossible d’enregistrer sur le système NAS.
Assurez-vous que l’information enregistrée dans le système NAS soit correcte. Un rapport mentionne que le réglage du système NAS a échoué.
L’adresse IP du NAS est valide.
ID/mot de passe du NAS est valide.
Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.
Les items SMB/CIFS du NAS ne sont pas cochés.
L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans
Vérifiez si vous avez tenté d’y accéder sous un autre nom d’utilisateur sans formater le principal dossier utilisé ou sauvegardé.
Jean-loup Gailly Mark Adler jloup@gzip.org madler@alumni.caltech.edu The data format used by the zlib library is described by RFCs (Request for Comments) 1950 to 1952 in the files http://www.ietf.org/rfc/rfc1950.txt (zlib format), rfc1951.txt (deflate format) and rfc1952.txt (gzip format). Portions of this software are copyright 1996-2002 The FreeType Project (www.freetype.org). All rights reserved. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Hanwha Techwin se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement. La marque Eco représente l'engagement de Hanwha Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l’Union européenne. Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l’autorisation de l’utilisateur à utiliser l’équipement. Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvais fonctionnement. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s’il n’est pas installé et utilisé selon le manuel d’instruction, il peut causer des interférences nuisibles aux communications radiophoniques. Le fonctionnement de cet équipement au sein d’une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l’utilisateur est sommé de corriger l’ interférence à ses propres frais.Head Oce 6, Pangyo-ro 319 beon-gil, Bundang-gu, Seongnam-si, Gyeonggi-do, 463-400 Rep. of KOREA Tel : +82.70.7147.8753 Fax : +82.31.8018.3740 www.hanwha-security.com Hanwha Techwin America 500 Frank W. Burr Blvd. Suite 43 Teaneck, NJ 07666 Toll Free +1.877.213.1222 Direct +1.201.325.6920 Fax +1.201.373.0124 www.hanwha-security.com Hanwha Techwin Europe Heriot House, Heriot Road, Chertsey, Surrey, KT16 9DT, United Kingdom Tel +44.1932.57.8100 Fax +44.1932.57.8101 www.hanwha-security.eu
