Caractéristiques techniques	Extension audio/vidéo Tripp Lite B127F1A1MMHH, supporte les signaux HDMI jusqu'à 1080p.
Distance de transmission	Jusqu'à 50 mètres via câble Cat5e/6.
Connectivité	Ports HDMI et RJ45 pour une connexion facile.
Utilisation	Idéal pour les installations de vidéoconférence, les présentations et les systèmes de divertissement à domicile.
Maintenance et réparation	Vérifiez régulièrement les connexions et remplacez les câbles endommagés pour assurer une performance optimale.
Sécurité	Assurez-vous que l'appareil est utilisé dans un environnement sec et bien ventilé.
Informations générales	Compatible avec la plupart des appareils HDMI, facile à installer sans logiciel supplémentaire.

FOIRE AUX QUESTIONS - B127F1A1MMHH Tripp Lite

Quel est l'objectif principal du Tripp Lite B127F1A1MMHH ?

Le Tripp Lite B127F1A1MMHH est un prolongateur audio/vidéo qui permet d'étendre les signaux HDMI sur de longues distances via un câble CAT5e/6.

Quelle est la distance maximale que je peux atteindre avec ce produit ?

Vous pouvez étendre le signal HDMI jusqu'à 30 mètres avec un câble CAT6 de bonne qualité.

Quelles résolutions ce prolongateur prend-il en charge ?

Il prend en charge des résolutions jusqu'à 1080p, ainsi que des résolutions inférieures.

Puis-je utiliser ce produit avec des appareils 4K ?

Non, le Tripp Lite B127F1A1MMHH ne prend pas en charge les signaux 4K, il est conçu pour des résolutions allant jusqu'à 1080p.

Comment installer le Tripp Lite B127F1A1MMHH ?

Connectez le transmetteur à la source HDMI et le récepteur à l'affichage HDMI, puis utilisez un câble CAT5e ou CAT6 pour relier le transmetteur et le récepteur.

Le produit nécessite-t-il une alimentation externe ?

Non, le Tripp Lite B127F1A1MMHH fonctionne sans alimentation externe, il est alimenté via le câble HDMI.

Que faire si le signal vidéo est de mauvaise qualité ?

Vérifiez que vous utilisez un câble CAT6 de bonne qualité et qu'il n'y a pas d'interférences provenant d'autres appareils électroniques.

Ce produit est-il compatible avec les appareils Apple ?

Oui, le Tripp Lite B127F1A1MMHH est compatible avec tous les appareils HDMI, y compris ceux d'Apple.

Puis-je utiliser ce prolongateur avec un splitter HDMI ?

Oui, vous pouvez utiliser un splitter HDMI, mais assurez-vous que le splitter prend en charge les signaux sur de longues distances.

Y a-t-il une garantie pour ce produit ?

Oui, le Tripp Lite B127F1A1MMHH est généralement couvert par une garantie limitée de 3 ans.

MODE D'EMPLOI B127F1A1MMHH Tripp Lite

TRIPALITE 03 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020 15-20-2020

Pole-mount

Manuel de l'utilisateur

Trousse de prolongateur à fibres 4K/60 HDMI

Modèle : B127F-1A1-MM-HH

English 1 • Español 9 • Русский 25

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Transmetteur
• Récepteur
• Quincaillerie de montage
• Alimentation externe (x2)

Caractéristiques du produit

• La trousse de prolongateur à fibres HDMI sur Duplex LC prolonge un signal 4K (3 840 x 2 160) @ 60 Hz jusqu'à 300 m (1 000 pi) de la source.
• Prend en charge une résolution vidéo maximale de 4K (3 840 x 2 160) @ 60 Hz 4:4:4
• Prend en charge les systèmes ambiophoniques de 7.1 canaux
  • Compatible HDMI 2.0, HDCP 2.2 et HDR
• Prêt à l'emploi; aucun logiciel ou lecteur requis
• Le port HDMI supplémentaire sur le transmetteur permet la connexion à un écran local, permettant aux utilisateurs de surveiller le contenu de l'écran à distance.
• Le récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Le transmetteur et le récepteur comprennent des émetteurs-récepteurs intégrés 10G Multimode LC, 850 nm, 300M, DDM
• Le port local au niveau du transmetteur avec la technologie multi-résolution intégrée se raccorde à n'importe quel écran sans avoir d'effet sur la transmission d'un signal 4K/60 Hz.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, montés dans un bâti ou sur un poteau

Accessoires en option

• Câble HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
• Cordon de raccordement à fibres Duplex Multimode LC à LC de 10 Go de la série N820

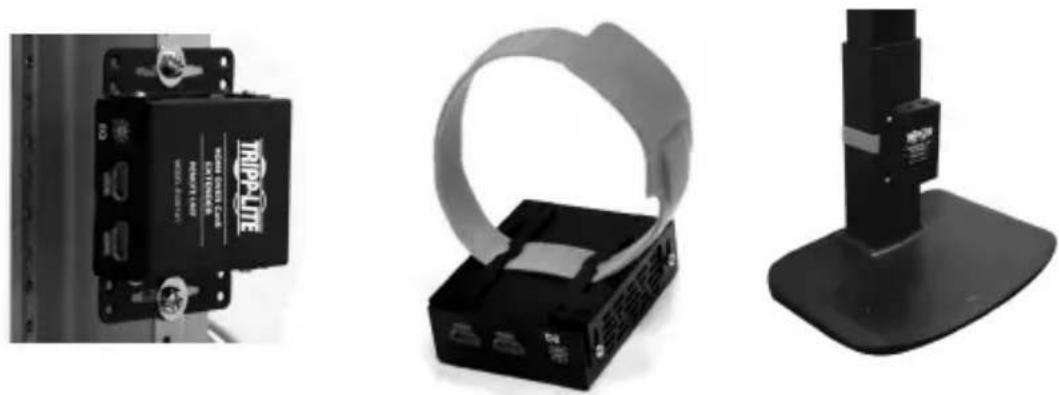

Instructions de montage

Le B127-1A1-MM-HH inclut la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque : Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

Montage mural

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Installation de la trousse du prolongateur standard

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer l'écran à 30 Hz. Revérifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque : Si l'utilisateur souhaite raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision locale/le moniteur local (selon la marque et le modèle) pour obtenir une résolution de 4K 60 Hz.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2) Pour atteindre la distance et la performance maximales, utiliser un câble à fibres duplex multimode de 10 Go, comme le câble à fibres Duplex Multimode LC à LC de 10 Go de la série N820 de Tripp Lite. Les émetteurs-récepteurs de 10 Go préinstallés sont prévus pour être utilisés avec des câbles à fibres de 10 Go. L'utilisation de câbles à fibres d'une capacité moindre pourrait causer une perte de signal ou l'absence d'image.

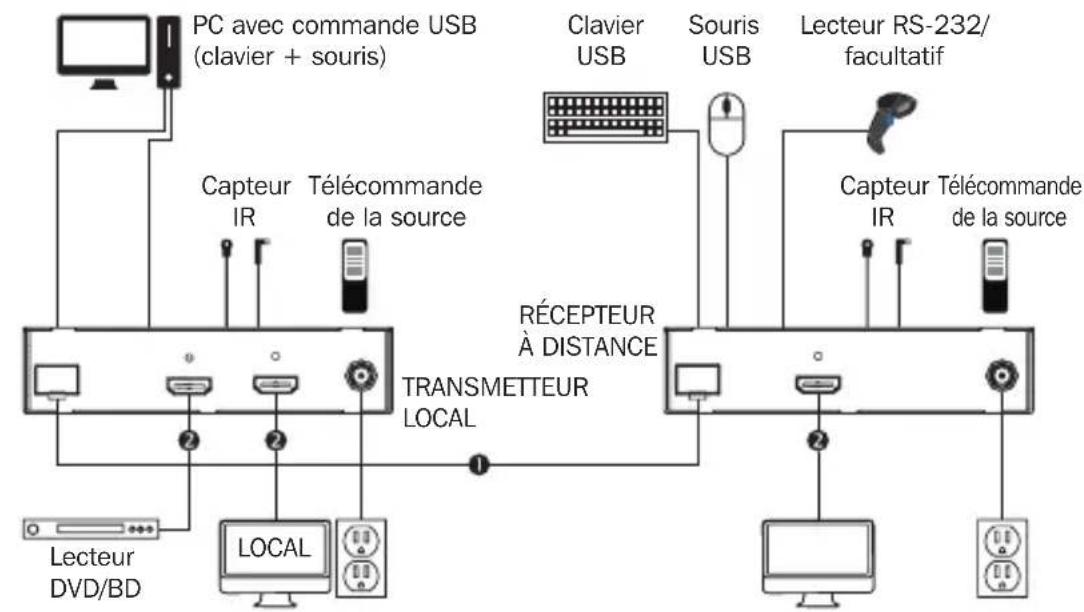

Installation de la trousse du prolongateur standard

Trousse de prolongateur B127F-1A1-MM-HH

1 Câble à fibres Multimode jusqu'à 300 m (1 000 pi)
2 Jusqu'à 4,6 m (15 pi) Câble HDMI 2.0 à 4K/60 Hz

1 S'assurer que tout l'équipement de l'installation est hors tension.
2 À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.
3 (facultatif) À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL sur le transmetteur local. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port est connecté à un écran.
4 À l'aide d'un câble à fibres duplex LC multimode (850 nm) (comme le câble de la série N820 de Tripp Lite), raccorder le port à fibres LC sur le transmetteur au port à fibres LC sur le récepteur.

Installation de la trousse du prolongateur standard

5 À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
6 Mettre tous les écrans connectés sous tension (locaux et à distance).
7 Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur s'allumera pour indiquer que les appareils sont alimentés par l'alimentation externe.
8 Mettre la source HDMI sous tension. Le voyant à DEL OUTPUT (sortie) (orange) sur l'appareil local s'allumera pour indiquer qu'un signal est reçu de la source.
9 Le voyant à DEL (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal a été reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Paramètres du commutateur DIP

Cette trousse de prolongateur fournit l'une des fonctions suivantes via les réglages du commutateur DIP :

• USB 1.1 – Une entrée Micro-USB au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur
• IR bidirectionnelle – Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur
• RS-232 – Un connecteur Phoenix à 3 broches au niveau du transmetteur et du récepteur

Paramètres du commutateur DIP

Positions du commutateur DIP Sélection des fonctions

1 (haut), 2 (haut) Fonction IR
1 (haut), 2 (bas) Fonction USB
1 (bas), 2 (bas) Fonction RS-232

(facultatif) Raccorder le port DB9 de l'ordinateur au port de série RS-232 du transmetteur. Le port de série est un connecteur Phoenix à 3 positions pour la connexion de la broche 2, 3 et 7 du RS-232 (connecteur DB). Raccorder le dispositif RS-232 (p. ex. lecteur de codes à barres) au connecteur Phoenix à 3 positions sur le récepteur.

(facultatif) Raccorder le câble IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le câble IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôlé. Raccorder ensuite le câble IR-IN inclus au port IR-IN du récepteur. Le câble IR-IN communiquera la commande voulue via le câble IR-OUT du transmetteur.

Remarque : Le câble IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôlé (p. ex. lecteur Blu-ray™).

(facultatif) À l'aide d'un câble USB Micro-B fourni par l'utilisateur (comme un câble USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur.

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

Garantie

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

AVERTISSEMENT

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
