Тип продукта	Набор удлинителя по оптоволокну HDMI 4K/60
Бренд и модель	Tripp Lite B127F1A1MMHH
Максимальное разрешение	4K (3840 x 2160) @ 60 Гц 4:4:4
Максимальное расстояние	300 м (1000 футов) по многомодовому оптоволокну
Поддерживаемые стандарты HDMI	HDMI 2.0, HDCP 2.2, HDR
Аудио	Объемный звук 7.1 каналов
Тип оптоволокна	Дуплекс LC многомодовый 850 нм, 10 Гбит/с
Питание	2 внешних сетевых адаптера (в комплекте)
Потребляемая мощность	Прибл. 5 Вт на блок
Монтаж	Настенный, на 19-дюймовую стойку или на столб (крепёж в комплекте)
Порты передатчика	Вход HDMI, локальный HDMI (выход), оптоволокно LC, питание, Micro-USB (USB 1.1), ИК (2x разъём 3,5 мм), RS-232 (Phoenix 3 контакта), DIP-переключатель
Порты приёмника	Выход HDMI, оптоволокно LC, питание, 2x USB-A (USB 1.1), ИК (2x разъём 3,5 мм), RS-232 (Phoenix 3 контакта), DIP-переключатель
Размеры (прибл. на блок)	10,2 x 9,4 x 2,5 см (4,0 x 3,7 x 1,0 дюйма)
Вес (прибл. на блок)	230 г (0,5 фунта)
Рабочая температура	0–50 °C
Гарантия	1 год ограниченная
Уход и чистка	Отключайте перед чисткой; используйте сухую мягкую ткань; не используйте абразивные или жидкие средства
Безопасность	Не используйте для оборудования жизнеобеспечения; избегайте воздействия влаги; соблюдайте указанные напряжения питания
Запчасти / ремонтопригодность	Обращайтесь в Tripp Lite для замены; нет деталей, обслуживаемых пользователем
Общая информация	Готов к использованию (plug-and-play); требуется кабель HDMI 2.0 и оптоволокно дуплекс LC 10 Гбит/с для оптимальной производительности

Часто задаваемые вопросы - B127F1A1MMHH Tripp Lite

Как установить удлинитель B127F1A1MMHH?

Убедитесь, что все устройства обесточены. Подключите источник HDMI к порту INPUT передатчика с помощью кабеля HDMI 2.0. Соедините передатчик с приёмником через многомодовый дуплексный оптоволоконный кабель LC (10 Гбит/с). Подключите удалённый монитор к порту HDMI приёмника. Включите экраны, затем подключите внешние блоки питания. Включите источник. Зелёные и оранжевые светодиоды указывают на правильную работу.

Какое максимальное расстояние передачи?

До 300 метров (1000 футов) при использовании многомодового дуплексного оптоволоконного кабеля LC 10 Гбит/с (850 нм).

Поддерживает ли удлинитель разрешение 4K при 60 Гц?

Да, он поддерживает 4K (3840 x 2160) @ 60 Гц 4:4:4, а также HDMI 2.0, HDCP 2.2 и HDR.

Могу ли я подключить локальный экран рядом с передатчиком?

Да, передатчик имеет дополнительный порт LOCAL. Подключите монитор через кабель HDMI 2.0. Оранжевый светодиод LOCAL загорается при обнаружении экрана. Обратите внимание, что на этом экране может потребоваться отключить настройку UHD Deep Color для получения 4K 60 Гц на удалённом экране.

Как настроить функции USB, ИК и RS-232?

Используйте DIP-переключатель на передатчике и приёмнике. Положение (1 вверх, 2 вверх) = ИК, (1 вверх, 2 вниз) = USB, (1 вниз, 2 вниз) = RS-232. Обратитесь к руководству за подробной схемой подключения.

Что делать, если на удалённом мониторе нет сигнала?

Проверьте, все ли кабели подключены правильно. Убедитесь, что источник настроен на HDMI 2.0 и экран выбран правильный вход. Проверьте настройки UHD Deep Color и HDR. Протестируйте с оптоволоконным кабелем 10 Гбит/с. Если проблема не устранена, перезагрузите устройства.

Какой тип оптоволоконного кабеля мне использовать?

Используйте многомодовый дуплексный оптоволоконный кабель LC-к-LC 10 Гбит/с (850 нм), например серию N820 от Tripp Lite. Встроенные приёмопередатчики рассчитаны на 10 Гбит/с; кабели меньшей пропускной способности могут вызывать потери.

Требуется ли внешнее питание для удлинителя?

Да, оба блока (передатчик и приёмник) должны питаться от прилагаемых сетевых адаптеров. Зелёные светодиоды POWER указывают на подачу питания.

Как закрепить блоки на стене или в стойке?

Используйте входящий в комплект крепёж. Следуйте схемам из руководства: прикрепите кронштейны к блокам прилагаемыми винтами, затем привинтите к стене, 19-дюймовой стойке или столбу.

Что делать, если изображение нестабильно или мерцает?

Проверьте качество оптоволоконного кабеля (рекомендуется 10 Гбит/с). Убедитесь, что экран настроен на 30 Гц или 60 Гц в зависимости от источника. Отключите опцию UHD Deep Color на локальном экране, если она есть. Проверьте подключения HDMI и состояние приёмопередатчиков.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127F1A1MMHH Tripp Lite

Руководство пользователя

Ретранслятор 4К/60 HDMI через волоконно-оптический кабель в комплекте

Модель: B127F-1A1-MM-HH

English 1 • Español 9 • Français 17

EAC

Продунция высшего качества.

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

• Передающий модуль
• Приемный модуль
  • Монтажные приспособления
  • Внешний блок питания (2 шт.)

Характеристики изделия

• Ретранслятор HDMI через дуплексный волоконно-оптический LC-кабель обеспечивает ретрансляцию сигнала с разрешением 4K (3840x2160) при 60 Гц на расстояние до 300 м от источника
• Поддержка видеоразрешения до 4К (3840x2160) при 60 Гц с цветовой субдискретизацией 4:4:4
• Поддержка аудиосистем объемного звучания 7.1
• Совместимость с HDMI 2.0, HDCP 2.2 и HDR
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов
• Передатчик оснащается дополнительным портом HDMI, обеспечивающим возможность подключения к локальному дисплею, что позволяет пользователям контролировать контент, отображаемый на удаленном дисплее
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
  • Передающий и приемный модули оснащаются встроенными многомодовыми трансиверами (10G, LC, 850 нм, 300 м, с функцией DDM)
• Локальный порт передатчика со встроенной функцией, обеспечивающей обработку сигналов с различными разрешениями, дает возможность подключения к любому дисплею без снижения качества передаваемого сигнала 4K/60 Гц
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

Опциональные комплектующие

• Высокоскоростной кабель HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A
• Дуплексный многомодовый волоконно-оптический соединительный кабель серии N820 на 10 Гб с разъемами LC/LC

Указания по монтажу

Модель B127-1A1-MM-HH комплектуется монтажной оснасткой, обеспечивающей возможность крепления различными способами. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

Установка стандартного комплекта ретранслятора

Перед началом установки проверьте следующие настройки своих источников и телевизоров/мониторов:

1. Настройте дисплей на частоту 30 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

Примечание. Если вы подключаете к своей установке локальный монитор, то в зависимости от марки и модели вашего телевизора/монитора может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе для достижения разрешения 4К при 60 Гц.

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дальности и производительности используйте дуплексные многомодовые волоконно-оптические кабели на 10 Гб (например, дуплексный многомодовый волоконно-оптический кабель Tripp Lite серии N820 на 10 Гб с разъемами LC/LC. Установленные на заводе-изготовители трансиверы на 10 Гб предназначены для работы с волоконно-оптическими кабелями на 10 Гб. Использование волоконно-оптических кабелей с более низкими характеристиками может привести к потере сигнала или отсутствию изображения.

Установка стандартного комплекта ретранслятора

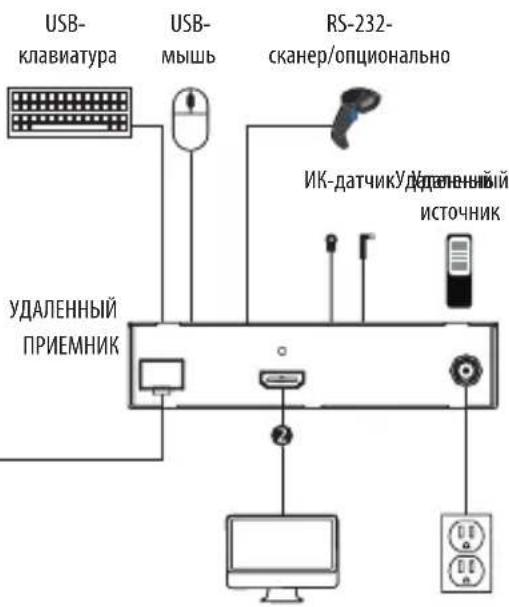

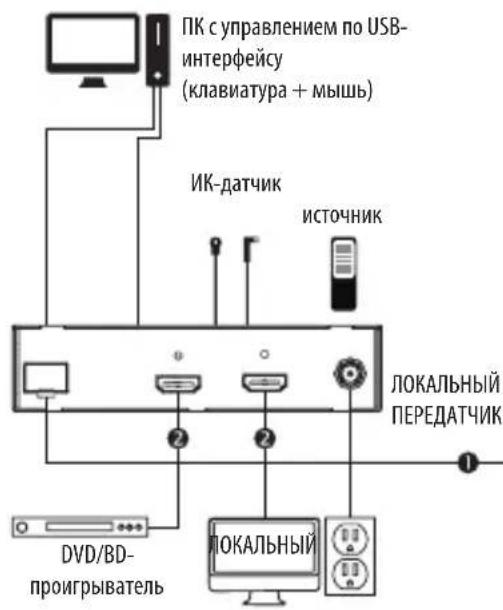

Удлинитель B127F-1A1-MM-HH в комплекте

1 Многомодовый волоконно-оптический кабель длиной до 300 м
2 Кабель HDMI 2.0 при 4К/60 Гц (длина до 4,5 м)

1 Убедитесь в том, что все элементы оборудования, входящие в состав установки, обесточены (выключены).
2 С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.
(Необязательно) С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCAL (ЛОКАЛЬНЫЙ) локального передатчика. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что порт подключен к дисплею.
4 С помощью дуплексного многомодового (850 нм) волоконно-оптического LC-кабеля (например, кабеля Tripp Lite серии N820) соедините LC-порт локального передатчика с LC-портом удаленного приемника.

Установка стандартного комплекта ретранслятора

5 С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
6 Подайте питание на все подключенные дисплеи (локальные и удаленные).
7 Подключите к локальному передатчику внешний источник питания, затем включите его в свободную электрическую розетку или (опционально) сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Питание модулей от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном приемнике.
8 Включите питание источника HDMI-сигнала. При получении сигнала от источника на локальном модуле загорается светодиодный индикатор OUTPUT оранжевого цвета.
9 При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

Настройки DIP-переключателей

Этот ретранслятор обеспечивают одну из следующих функций через настройки, задаваемые с помощью DIP-переключателей:

• USB 1.1 – Один вход Micro-USB на передатчике, два выхода USB-A на приемнике
• Двунаправленный ИК – по два разъема 3,5 мм на передатчике и приемнике
• RS-232 – по одному 3-контактному разъему Phoenix на передатчике и приемнике

Настройки DIP-переключателей

Положения DIP-переключателей Выбор функции

1 (вверх), 2 (вверх) Функция ИК
1 (вверх), 2 (вниз) Функция USB
1 (вниз), 2 (вниз) Функция RS-232

(Необязательно) Соедините порт DB9 компьютера с последовательным портом RS-232 передающего модуля. Последовательный порт представляет собой 3-позиционный разъем Phoenix для подключения контактов 2, 3 и 7 разъема RS-232 (DB-разъема). Подключите устройство с разъемом RS-232 (например, сканер штрих-кодов) к 3-позиционному разъему Phoenix приемного модуля.

(Необязательно) Вставьте выходной ИК-кабель (IR-OUT) из комплекта в порт IR-OUT передающего модуля. Установите датчик на кабель IR-OUT в свободном от препятствий месте таким образом, чтобы управляемое устройство находилось в пределах видимости. Затем вставьте входной ИК-кабель (IR-IN) из комплекта в порт IR-IN приемного модуля. Кабель IR-IN будет передавать нужные команды через кабель IR-OUT передатчика.

Примечание. Кабель IR-OUT принимает сигнал дистанционного управления и передает его на управляемое устройство (например, проигрыватель Blu-ray™ и пр.).

(Необязательно) С помощью кабеля USB Micro-B, не входящего в комплект поставки (например, USB-кабеля Tripp Lite серии U050-XXX), выполните подключение к порту Micro-B передатчика. Затем подключите клавиатуру и мышь к свободным портам USB-A приемного модуля.

Гарантийные обязательства

Ограниченная гарантия сроком 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

Гарантийные обязательства

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ ТРИРР LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
