MODE D'EMPLOI B032VUA2 Tripp Lite

Espanol 12 · Français 23 · Pycckn 34

PROTECT YOUR INVESTMENT!

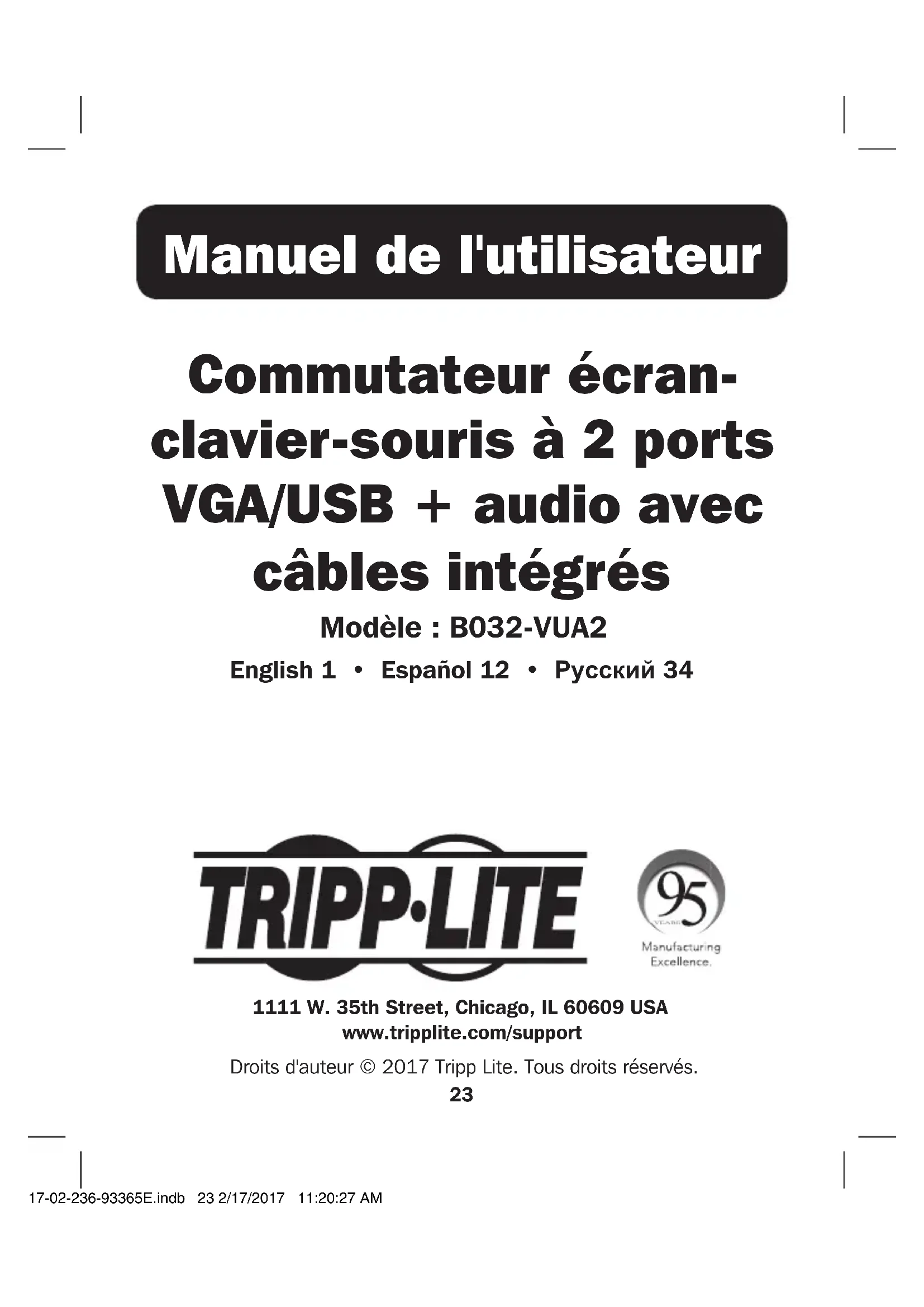

Manuel de l'utilisateur

Commutateur écran-clavier-souris à 2 ports VGA/USB + audio avec câbles intégrés

Modèle : B032-VUA2

English 1 · Espanol 12 · Pyszczny 34

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Permet de contrôle deux ordinateurs à partir d'un seul clavier USB, d'une souris et d'un moniteur VGA
• La conception compacte est équipée d'un commutateur écran-clavier-souris intégré et de câbles audio de 1,2 m (4 pi)
• Le port USB de la souris peut être utilisé pour connecter un concentrateur USB 1.1 pour le partage de péripérisque.
• Prise en charge des résolutions video jusqu'à 2048 x 1536
• La commande de touches rapides vous permet de configurer le système d'exploitation et la langue du clavier.
• Le commutateur écran-clavier-souris stocke les informations EDID (Extended Display Identification Data) du monieur pour optimiser la résolution de l'affichage.
• La fonction d'émulation/dérivation du port de la souris de la console prend en charge de la plupart des pilotes de souris et des souris multimédia.
• Prend en charge les claviers de produits et les claviers/souris sans fil
• Est equipé de touches rapides et d'une fonctionnalité de commutation de port de la souris
• Prise en charge de Windows®, Mac®, Sun and Linux®
• Prise en charge et émulation des claviers Mac/Sun*
• Aucune alimentation externe requise

*Les combinaisons PC clavier imitant les claviers Sun/Mac. Les claviers Sun/Mac fonctionnement uniquement avec leurs propres ordinateurs.

Contenu de l'emballage

B032-VUA2
- Manuel de l'utilisateur

Accessoires en option

• Câbles du moniteur VGA/SVGA de série P502 avec cable coaxial RGB
• Concentrateur USB 2.0 à 4 ports U222-004-R
• Concentrateur USB 2.0 à 7 ports U222-007-R
• Concentrateur USB 2.0 à 10 ports U222-010-R
• Câbles de l'appareil A/B USB 2.0 de série U022
• Câbles Mini-B USB 2.0 de série U030
• Câbles Micro-B USB 2.0 de série U050

Configuration requise

• Moniteur VGA, SVGA ou Multisync
• Clavier USB
  Souris USB
• Ordinateur avec port VGA
• Ordinateur avec ports USB

Installation

Remarque: S'assurer que l'alimentation de tous les apparciels est hors tension avant l'installation. Les cordons d'alimentation de tous les ordinateurs équipés de la fonctionnalité Keyboard Power On (clavier sous tension) doivent être débranchés.

1. Brancher le clavier USB, la souris et le moniteur VGA dans les ports de la console de l'appareil.

Remarque: Si un clavier et une souris sans fil sont utilisés, la clélectronique doit être branchée dans le port du clavier de l'appareil afin de pouvoir utiliser la fonction de touches rapides.

Installation

1. (Optionnel) Un concentrateur USB peut être connecté au port USB de la souris de la console, ce qui permet ainsi d'ajouter plusieurs péripériques USB à l'skeleton.

Remarque: Pour assurer un bon fonctionnement, utiliser un concentrateur avec alimentation externe. De plus, le mode Emulation de la souris du commutateur écran-clavier-souris doit être désactifé (voir le tableau Commandes de touches rapides du clavier du present manuel pour plus de détails) au moment de connecter un concentrateur.

1. Brancher les haut-parleurs dans la prise de 3,5 mm.
2. Brancher les connecteurs USB, VGA et audio des cables intégrés dans leur port respectif sur les ordinateurs étant installés.
3. Mettre les apparèils sous tension.

Remarque: L'alimentation par défaut de l'appareil doit être reliée au premier ordinateur qui est sous tension.

Fonctionnement

Il existe deux façon d'acceder aux ordinateurs et aux apparèils connectés au commutateur écran-clavier-souris, à la commutation de port de la souris et aux touches rapides du clavier.

Remarque : Lors de la commutation de ports, attendre quelques secondes pour que la video de l'ordinateur selectionné s'affiche sur le moniter de la console avant de commuter à nouveau les ports. Ne pas commuter les ports lorsque l'équipement périphérique USB est en cours d'utilisation.

Fonctionnalité de commutation de port de la souris

Remarque: La commutation de port de la souris est désactivée par défaut et doit être activée via la commande de touche rapide du clavier. De plus, cette fonction n'est prise en charge que lorsque le mode d'émulation de la souris du commutateur écran-clavier-souris est activé, qui est également désactivé par défaut (voir le tableau Commandes de touches rapides du clavier pour plus de détails).

Fonctionnement

Une fois activée, la fonctionnalité de commutation de port de la souris permet aux utilisateurs utiliser une souris de défilament d'effectuer simultanément la mise au point du commutateur écran-clavier-souris et audio entre les ports en double-cliquant sur la molette de défilament de la souris.

Touche rapide du clavier de commutation de port

Les touches rapides permettent de commuter la fonctionnalité de mise au point entre les ports en utilisant uniquement le clavier, ainsi que d'effectuer autres fonctions sur le commutateur écran-clavier-souris. Pour commuter le commutateur écran-clavier-souris et l'audio entre les deux ports, appuyer à deux reprises sur la touche [Scroll Lock]. Si le fait d'utiliser la touche rapide [Scroll Lock] [Scroll Lock] create un conflit avec d'autres programmes en fonction sur l'ordinateur, il est également possible d'utiliser [Ctrl] [Ctrl] via la commande de touche rapide. Voir le tableau Commandes de touches rapides du clavier pour plus de détails.

Effectuer des commandes de touches rapides du clavier

Toutes les autres opérations des touches rapides commencer en passant en mode de réglage des touches rapides. Une fois en mode de réglage des touches rapides, les voyants à DEL du clavier [Scroll Lock] et [Caps Lock] clignotent successivement et les fonctions normales du clavier et de la souris sont suspendues. Seules les frappes liées aux touches rapides peuvent être utilisées. Pour lancer le mode de réglage des touches rapides, effectuer la commande suivante :

1. Appuyer et retenir la touche [Num Lock].
2. Tout en maintainant la touche [Num Lock] enforcée, appuyer puis relâcher la touche moins [-].
3. Avec avoir relaché la touche moins [-], relâcher la touche [Scroll Lock].

Remarque: Si le fait d'utiliser [Num Lock] moins[-] cree un conflit avec d'autres programmes, il est également possible d'utiliser [Ctrl] [F12] via la commande de touches rapides, ou [Ctrl] remplace [Num Lock], et [F12] remplace la touche moins [-] (voir le tableau Commandes de touches rapides du clavier).

Fonctionnement

Commandes de touches rapides du clavier

Le tableau suivant dresse la liste des commandes de touches rapides du clavier pouvant être utilisées sur le commutateur écran-clavier-souris.

Combinaison Fonction
[Num Lock] plus la touche moins [-] ou [Ctrl] plus la touche [F12]	[H]	Commute entre les touches d'invocation du mode de réglage des touches rapides par défaut [Num Lock] [-] et alternatif [Ctrl] [F12].
	[T]	Commute entre la touche rapide de commutation de port du clavier par défaut [Scroll Lock] [Scroll Lock] et alternative [Ctrl] [Ctrl].
	[F2]	Active la configuration d'un clavier Mac.
	[F3]	Active la configuration d'un clavier Sun.
	[F10]	DéTECTe automatiquement la plateforme d'exploitation du clavier.
	[F4]	Dresse la liste des paramètres du commutateur actuel via la fonction coller d'un éditeur de texte.Remarque: Pour utiliser cette touche rapide, un éditeur de texte ou un système de traitement de texte ( comme Microsoft Word® ) doivent être ouverts, avec le curseur spécifique dans la fenêtre de la page. Au moment d'appuyer sur cette touche rapide, les paramètres actuels du commutateur écran-clavier-souris seront affichés.
	[F5]	Permet d'effectuer une réinitialisation de la souris et du clavier USB.
	[F6][nn] [ENTER]	Permet de configurer la presentation de la langue du clavier.Remarque: nn est un numéro à deux chiffres qui représenté l'un des codes suivants de la langue du clvier : anglais des États-Unis 33; français 08; japonais 15.
	[A]	Lance un Auto Scan
	[R][ENTER]	Permet de réinitialiser le paramètre par défaut.
	[M]	Active/désactive la fonction d'émulation de la souris Cette fonction est activée par défaut.Remarque: Pour permettre à la commutation de port de la souris de fonctionner, cette fonction doit être activée.
	[N]	Active/désactive la fonction d'émulation du clvier. Cette fonction est activée par défaut.
	[W]	Active/désactive la fonction de commutation du port de la souris. Cette fonction est déactivée par défaut.
[ESC] ou [barde spacement]		Permet de quitter le mode de réglage des touches rapides.

Caracteristiques techniques

Connexions de l'ordinateur 2
Sélection du port Touches rapides, souris
Connecteurs (ports de la console)	Clavier et souris : 2x USB type A femme (blanc) Vidéo : HD15 femme (bleu) Haut-parleurs : 3,5 mm mini-stérisée femme (vert)
Connecteurs (ports du commutateur écran-clavier-souris)	Clavier et souris : 2x USB type A môme (noir) Vidéo : HD15 môme (bleu) Haut-parleurs : 3,5 mm mini-stérisée môme (vert)
Quantité et couleur des voyants à DEL	2x vert
Longueur du cable intégré	1,2 m (4 pi)
Résolution video 2 048 x 1 536
Intervalle du balayage 5 secondes
Consommation d'énergie 0,33 W
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Température d'entreposage -20 à 60 °C (-4 à 140 °F)
Humidité 0 à 80 % HR, sans condensation
Matériau du boîtier Plastique
Poids	0,36 kg (0,8 lb)
Dimensions [L x P x H] 7,9 x 6,6 x 2,6 cm (3,11 x 2,60 x 1,02 po)

Appendice

Émulation d'un clavier Mac

Clavier compatible PC (touche 101/104) peut émuler les fonctions d'un clavier Mac en utilisant les touches listées dans le tableau ci-dessous.

Remarque : Lorsque plus d'une touche est requise sur le clavier PC pour émuler le clavier Mac, appuyer puis relâcher la première touche, puis appuyer puis relâcher la seconde touche.

Clavier PC Clavier Mac
[Shift] [Shift]
[Ctrl] [Ctrl]
	H
[Ctrl], [1]
[Ctrl], [2]
[Ctrl], [3]
[Ctrl], [4]
[Alt] [Alt]
[Print Screen] [F13]
[Scroll Lock] [F14]
	[=]
[Enter] [Return]
[Backspace] [Delete]
[Insert] [Help]
[Ctrl],	[F15]

Appendice

Émulation d'un clavier Sun

Clavier compatible PC (touche 101/104) peut émuler les fonctions d'un clavier Sun en utilisant les touches listées dans le tableau ci-dessous.

Remarque : Lorsque plus d'une touche est requise sur le clavier PC pour émuler le clavier Sun, appuyer puis relâcher la première touche, puis appuyer puis relâcher la seconde touche.

Clavier PC Clavier Sun
[Ctrl], [T] [Stop]
[Ctrl], [F2] [Again]
[Ctrl], [F3] [Props]
[Ctrl], [F4]	[Undo]
[Ctrl], [F5]	[Front]
[Ctrl], [F6]	[Copy]
[Ctrl], [F7]	[Open]
[Ctrl], [F8]	[Paste]
[Ctrl], [F9]	[Find]
[Ctrl], [F10]	[Cut]
[Ctrl], [1]
[Ctrl], [2]
[Ctrl], [3]
[Ctrl], [4]
[Ctrl], [H]	[Help]
	[Compose]
	◆

Appendice

Réglages par défaut de l'usine

Réglage Défaut
Touche rapide de commutation de port [Scroll]	Lock], [Scroll Lock]
Commande d'invocation du mode de réglage des touches rapides	[Num Lock] plus la touche moins [-]
Intervalle du balayage automatique 5 secondes
Plateforme d'exploitation du clavier	Compatible PC
Émulation de la souris	Enabled
Émulation du clavier	Activée
Commutation de port de la souris	Désactivée

Garantie

Garantie limite d'un (1) an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vousdezuezobtenir un numero d'autorisation de retard de matériel «RMA»）aupres de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou aun centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant eté endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant eté alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULARI.

Cerains Etats n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De returner le nouvel équipement afin qu'il soit recycle à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou affecter de façon majore sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
