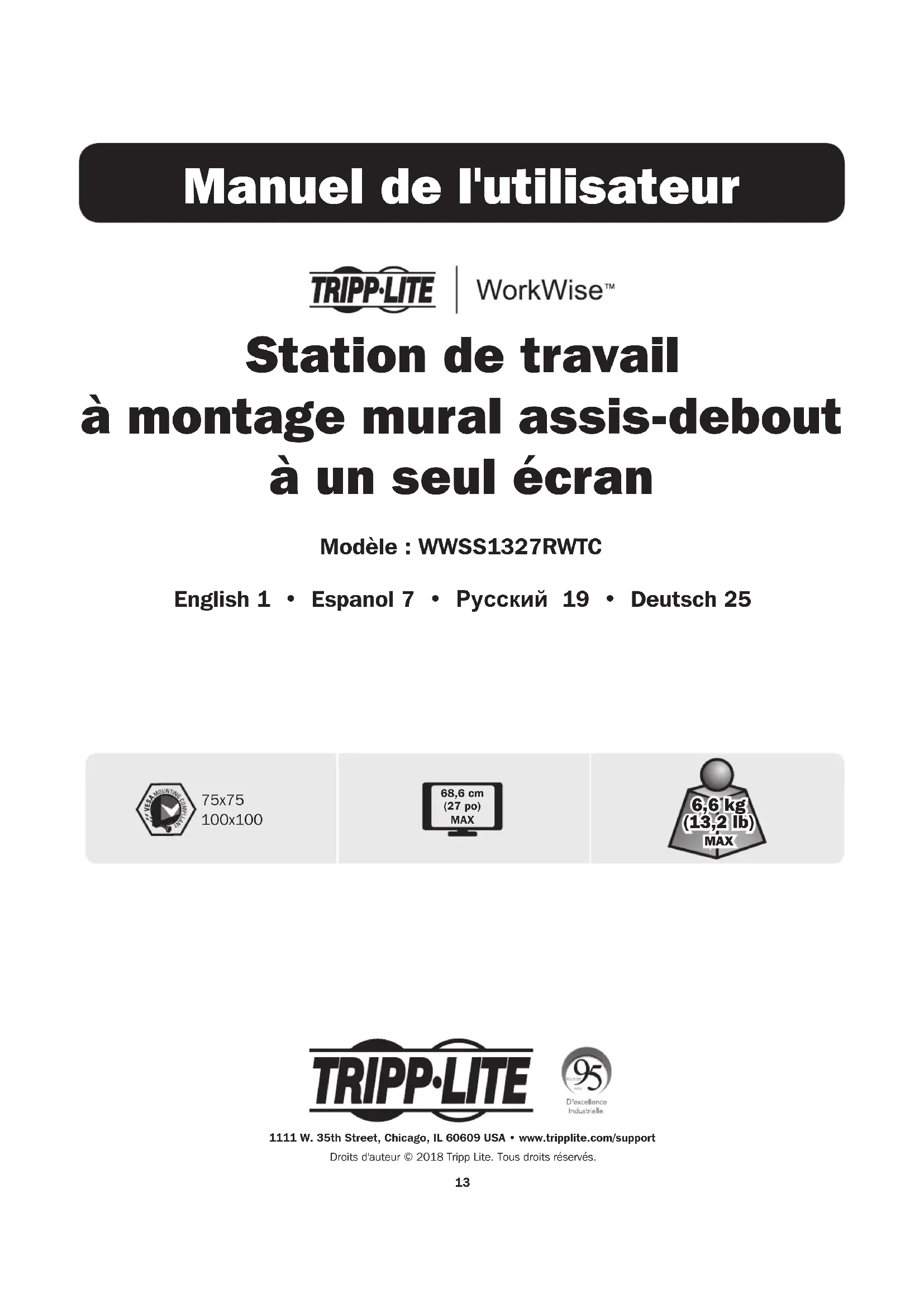

- Si tiene alguna pregunta, visite por favor a www.tripplite.com/support.13 Manuel de l'utilisateur Station de travail à montage mural assis-debout à un seul écran Modèle : WWSS1327RWTC English 1 • Espanol 7 • Русский 19 • Deutsch 25 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/supportDroits d'auteur © 2018 Tripp Lite. Tous droits réservés. 75x75 100x100 68,6 cm (27 po) MAX 6,6 kg (13,2 lb) MAX14 Consignes de sécurité importantes Garantie REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage. AVERTISSEMENT
- Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez communiquer avec Tripp Lite.
- Ce support de bureau est conçu pour être installé et utilisé uniquement comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
- S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
- Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles. Garantie limitée de 5 ans Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI- DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction). AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.15 IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide. Liste de vérification des composants Bras de l'écran M4 x 12 (x4) M5 x 18 (x1) M6 x 25 (x3) 3 mm (x1)
14 x 6,5 x 1 (x1) Bras du clavier (B) Client léger Plateau du clavier Rail mural Support du plateau de clavier Bras du clavier (A) Fixation du bras de clavier

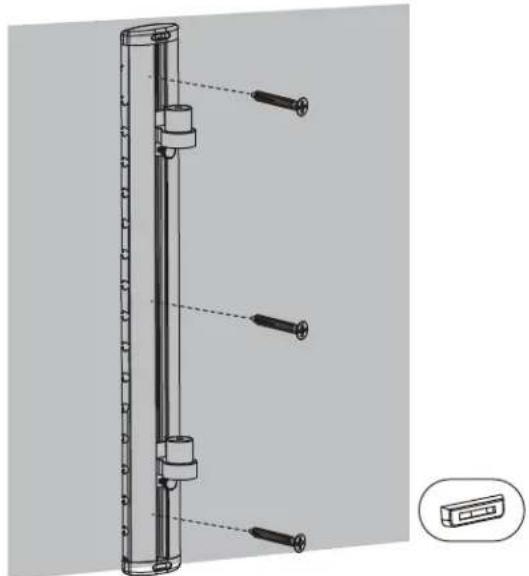

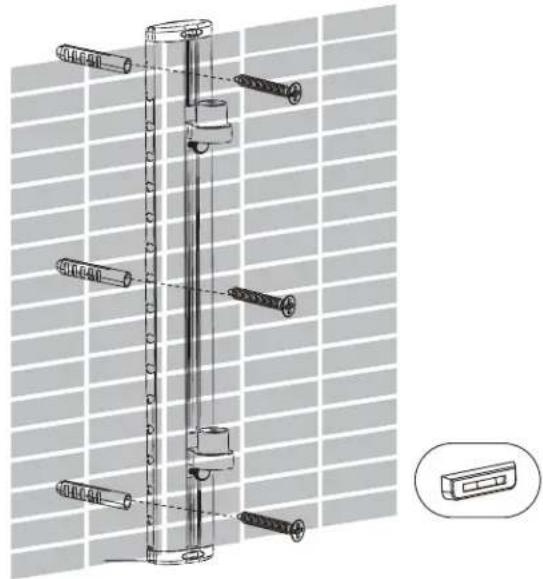

Fixer le rail mural au mur. Pour une installation sur des colombages en bois Ou pour une installation sur un mur en béton.
30 mm (1,2 po)3 mm (0,12 po) 50 mm (2,0 po)8 mm (0,31 po) AVERTISSEMENT
- Lors d'un montage sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des mon- tants. Il est fortement recommandé d'utiliser un localisateur de montants.
- Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter le montage mural avec les ancrages à béton et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
- Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
- Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.17 Assemblage

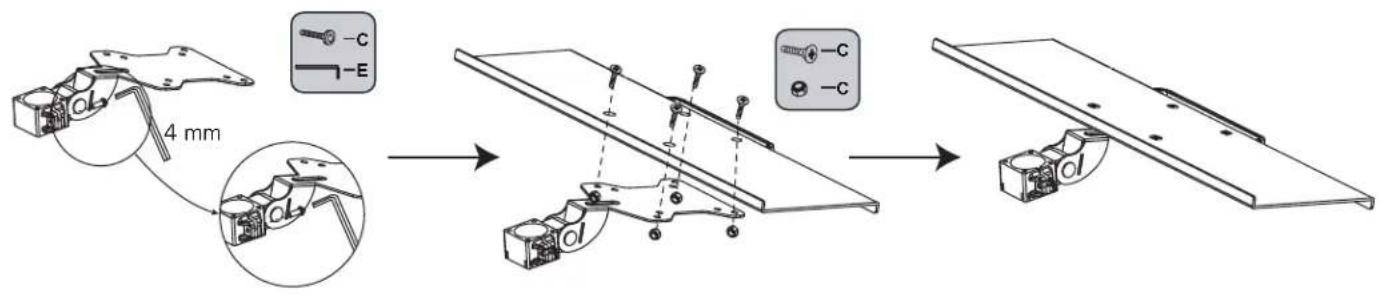

Assembler le plateau du clavier.

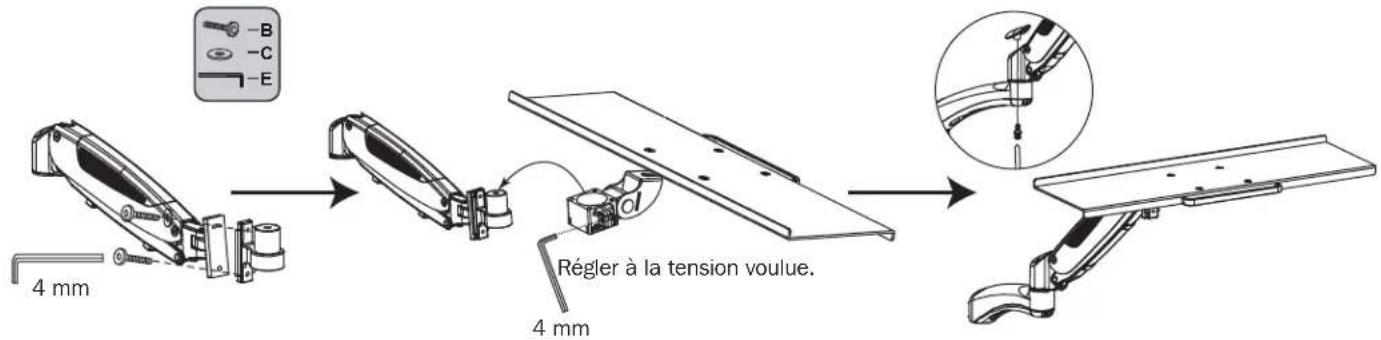

Fixer le plateau du clavier au bras du clavier.
Fixer le plateau du clavier et le bras du moniteur au rail mural.
4 mm 5 mm 3 mm 4 mm 4 mm Régler à la tension voulue.

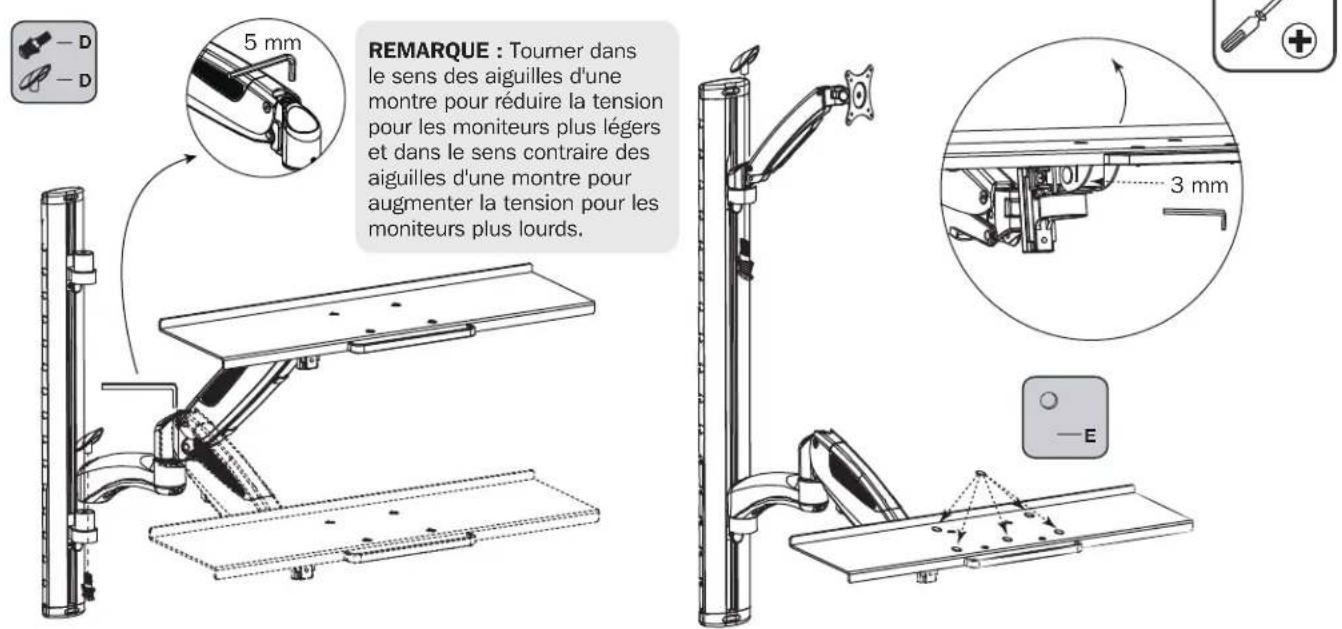

REMARQUE : Tourner dans le sens des aiguilles d'une montre pour réduire la tension pour les moniteurs plus légers et dans le sens contraire des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds.18 MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE (6 kg/13,2 lb). CELA RISQUERAIT D'ENGENDRER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS! Assemblage

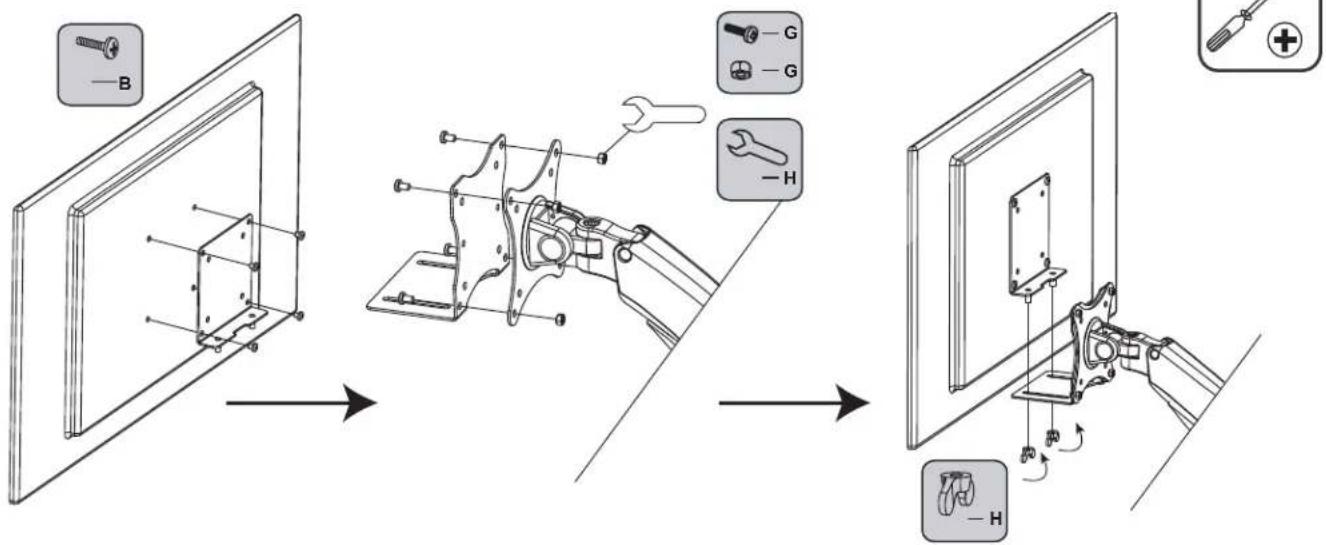

(Optionnel) Fixer le client léger à la plaque VESA.

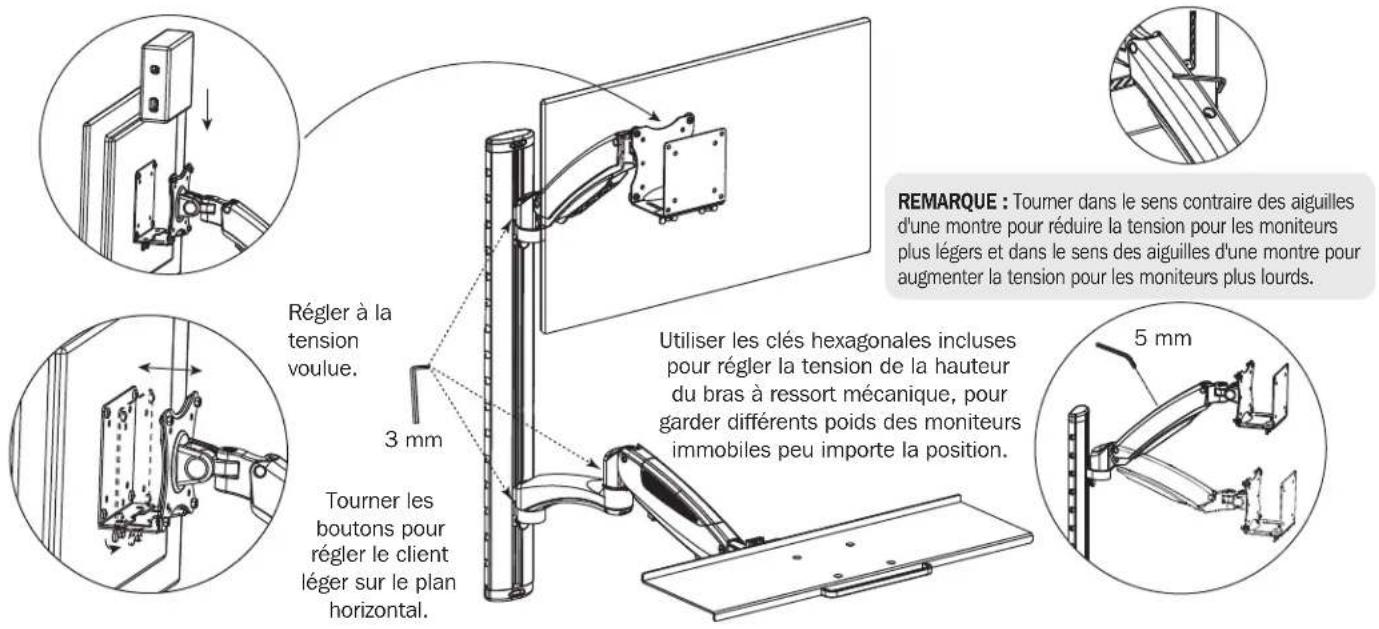

Régler la tension du bras du clavier et du bras du moniteur.
Tourner les boutons pour régler le client léger sur le plan horizontal. Utiliser les clés hexagonales incluses pour régler la tension de la hauteur du bras à ressort mécanique, pour garder différents poids des moniteurs immobiles peu importe la position. Régler à la tension voulue. REMARQUE : Tourner dans le sens contraire des aiguilles d'une montre pour réduire la tension pour les moniteurs plus légers et dans le sens des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds. 3 mm 5 mm 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Entretien
- Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
