WorkWise WWSS1327RWTC - Настенное крепление для компьютерного монитора Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для монитора компьютера «сидя-стоя»
Бренд	Tripp Lite
Модель	WorkWise WWSS1327RWTC
Максимальная нагрузка	6 кг (13,2 фунта)
Совместимость VESA	75 x 75 мм и 100 x 100 мм
Основной материал	Сталь
Цвет	Черный
Количество рук	2 (рука монитора + рука клавиатуры)
Регулировка высоты	Да, с помощью газовой пружины
Наклон	Да, регулируемый
Поворот	Да, регулируемый
Вращение	Да
Подставка для клавиатуры в комплекте	Да
Тип установки	На деревянную стойку или бетонную стену (дюбели в комплекте)
Предназначение	Только для помещений
Гарантия	5 лет ограниченная
Рекомендуемый уход	Проверяйте безопасность каждые 3 месяца
Очистка	Мягкая сухая ткань
Содержимое упаковки	Настенная рейка, рука монитора, рука клавиатуры, подставка для клавиатуры, крепеж, шестигранные ключи

Часто задаваемые вопросы - WorkWise WWSS1327RWTC Tripp Lite

Как установить настенное крепление WorkWise WWSS1327RWTC?

Начните с крепления настенной рейки к стене с помощью прилагаемых винтов и дюбелей, убедившись, что она выровнена и закреплена в деревянных стойках или цельном бетоне. Затем соберите подставку для клавиатуры с рукой клавиатуры, закрепите ее на рейке, затем установите руку монитора. Используйте прилагаемые шестигранные ключи для регулировки натяжения. Для получения подробных инструкций обратитесь к полному руководству.

Какой максимальный вес выдерживает крепление?

Максимальная нагрузка составляет 6 кг (13,2 фунта). Никогда не превышайте этот предел, чтобы избежать травм или повреждения имущества.

Совместим ли мой монитор с этим креплением?

Убедитесь, что ваш монитор имеет совместимость VESA 75x75 мм или 100x100 мм. Крепление подходит для мониторов весом менее 6 кг. Обратитесь к характеристикам вашего монитора.

Как отрегулировать натяжение руки монитора?

Используйте прилагаемый шестигранный ключ 5 мм. Вращайте по часовой стрелке для увеличения натяжения (более тяжелые мониторы) и против часовой стрелки для уменьшения (более легкие мониторы). Регулируйте, пока рука не останется в положении без движения.

Можно ли использовать это крепление на улице?

Нет, это крепление предназначено только для использования в помещении. Воздействие непогоды может привести к поломке и травмам.

Как чистить настенное крепление?

Используйте мягкую сухую ткань для удаления пыли. Не используйте абразивные средства или растворители, которые могут повредить покрытие.

Что делать, если деталь отсутствует или бракована?

Свяжитесь со службой поддержки Tripp Lite через www.tripplite.com/support. Они предоставят вам необходимые запасные части по гарантии.

Может ли крепление вращаться или наклоняться?

Да, рука монитора позволяет регулировку высоты, наклона, поворота и вращения. Подставка для клавиатуры также может быть ориентирована горизонтально.

Какой срок гарантии?

Tripp Lite предоставляет ограниченную гарантию на 5 лет с даты первоначальной покупки, покрывающую дефекты материалов и изготовления.

Требуются ли для установки специальные инструменты?

Для базовой установки требуются дрель, уровень и прилагаемые шестигранные ключи. Рекомендуется два человека для безопасного обращения с монитором.

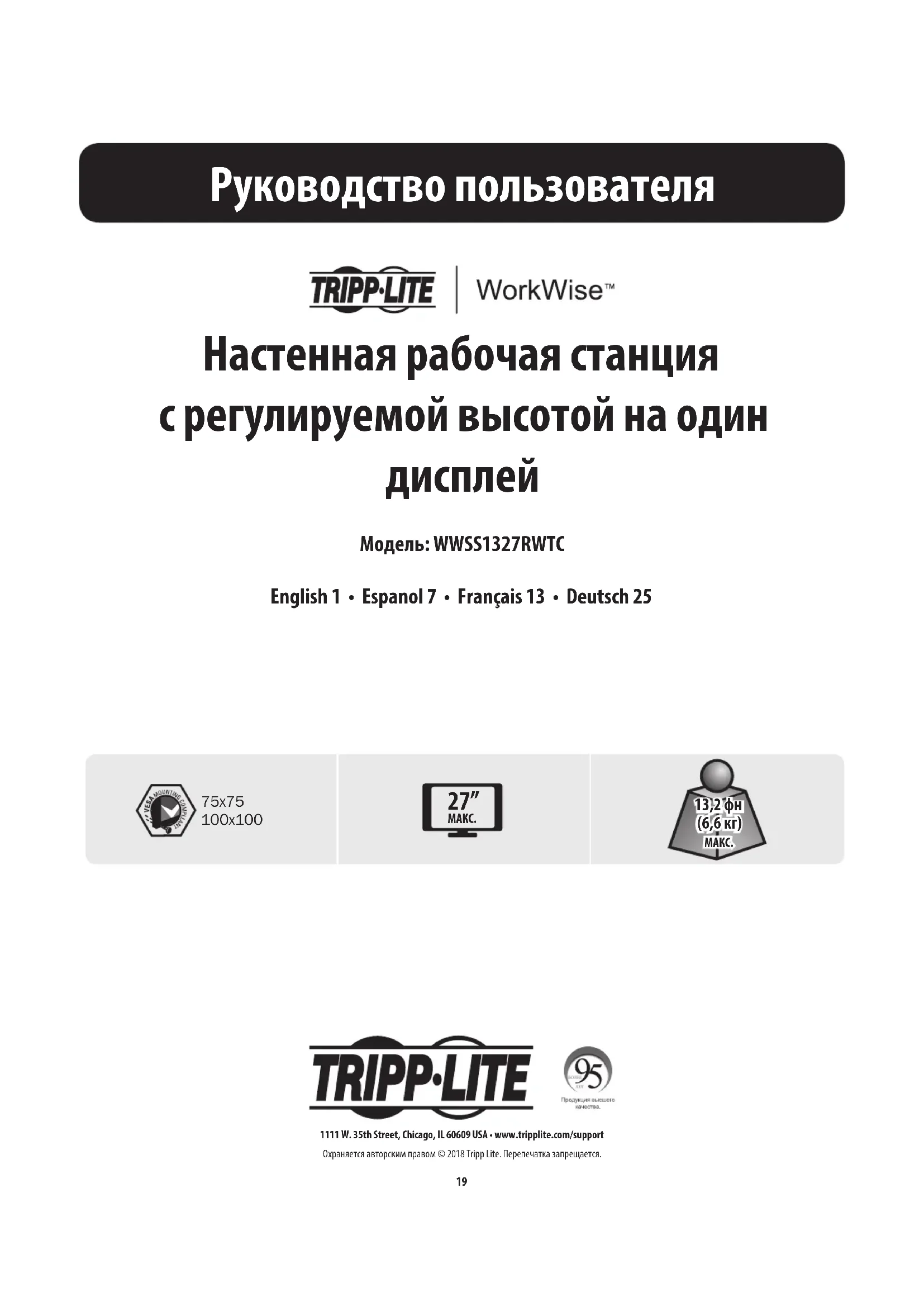

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WorkWise WWSS1327RWTC Tripp Lite

Руководство пользователя

TRIPP·LITE

WorkWise™

Настенная рабочая станция с регулируемой высотой на один дисплей

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Перед началом установки и сборки модуля внимательно изучите все разделы руководства. С вопросами относительно любых указаний и предупреждений обращайтесь в компанию Tripp Lite.
- Данное изделие предназначено для установки и использования только в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
- Убедитесь в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
- Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
- Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЯСТВИЕ НАСТОЯЩЕЙ ГАРАНТИМ НЕ РАСПРОСТРАНЯЕТЫЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУТАЦИИИ ИЛИ ХАЛЯГНОСТИ. ПРОДАВЕЦ УНЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ВВНО ВЫРЯЖЕННЫХ ГАРАНТИЙ ЗА ИСКИЧИЧЕНИЕ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКИЧИЧЕНИЕ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИМ ПРИГОДНОСТИИ ДЛЯЯ ПРОДАЖИИ ИЛИЛЬЗОВАНИЯ ПО НАЗНАЧЕНКИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИИ ЯВНЫМ ОБРАЗОМ ИСКИЧАЮТЫЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

A

Рычаг держателя дисплея

Рычаг держателя клавиатуры (В)

Тонкий клиент Лоток для клавиатуры Рейка для крепления к

стене

Держатель лотка для клавиатуры

Рычаг держателя клавиатуры (А)

Крепление рычага держателя клавиатуры

B

Винт М4 x 12 (4 шт.)

Винт М6 x 15 (2 шт.)

C

Винт M5 x 18 (1 шт.)

Винт M5 x 10 (4 шт.)

M5 (4 шт.) Φ

Φ14×6,5×1(1шт.)

D

Винт М6 x 25 (3 шт.)

(3 шт.)

E

3 MM (1 шт.)

4 MM (1 шт.) 5 MM (1 шт.) (8 шт.)

F

ΦΦ8×40(3 шт.)

M6 x 50 (3 шт.)

G

M5 x 12 (4 шт.)

M5 (4 шт.)

H

M6 (2 шт.) (1 шт.)

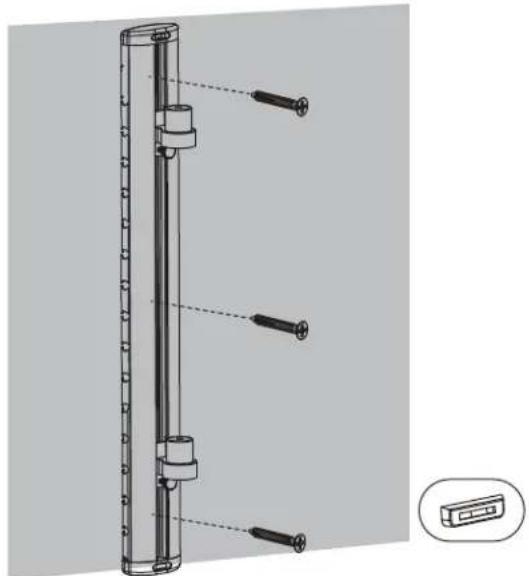

① Прикрепите рейку к стене.

При монтаже на стену с деревянным каркасом.

30 mm (1,2") Ø 3 mm (0,12')

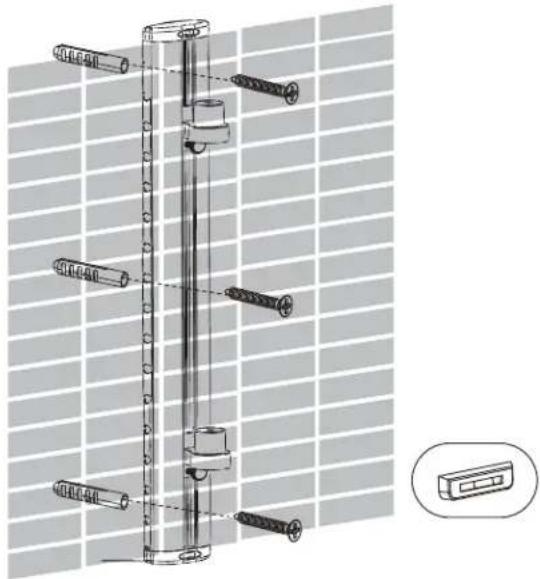

Или При монтаже на бетонную стену.

• В случае монтажа на стену с деревянным каркасом следует обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Кронштейн для настенного монтажа обязательно следует монтировать с помощью поставляемых в комплекте с ним анкеров для бетона и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Сборка

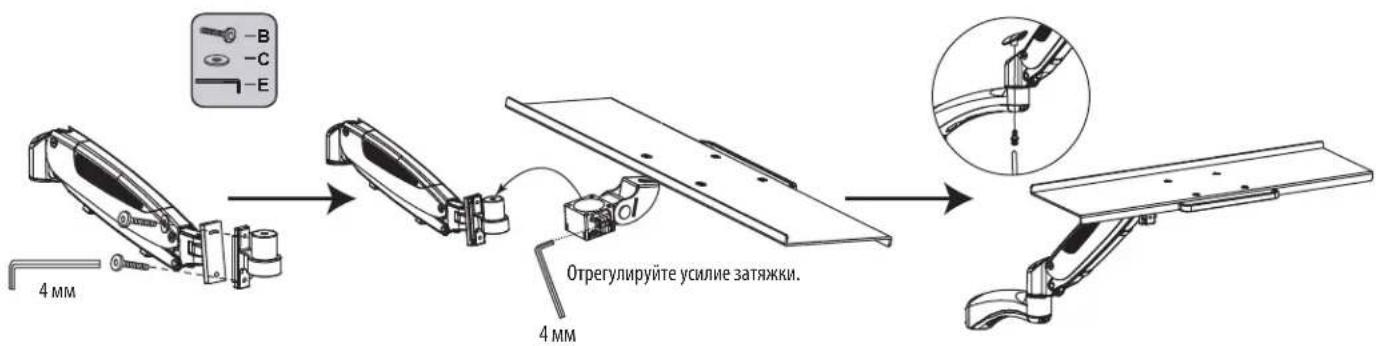

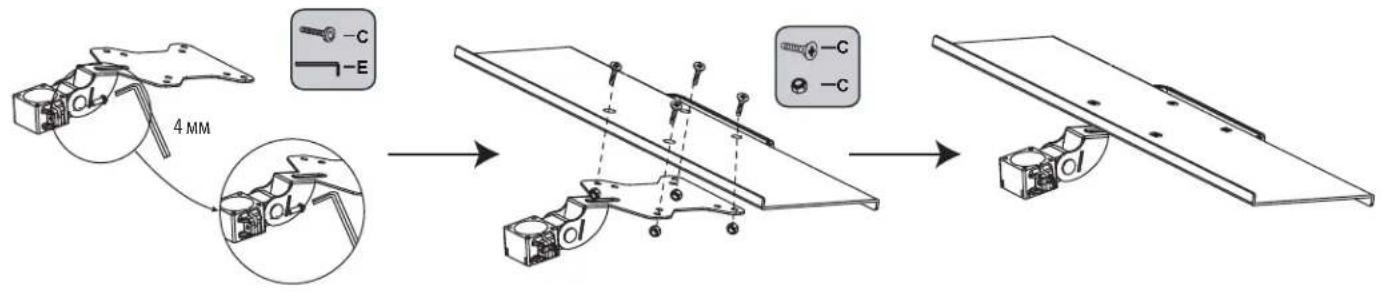

2 Соберите лоток для клавиатуры.

4 MM -C -E

-B -C -E 4 MM Отрегулируйте усилие затяжки. 4 MM

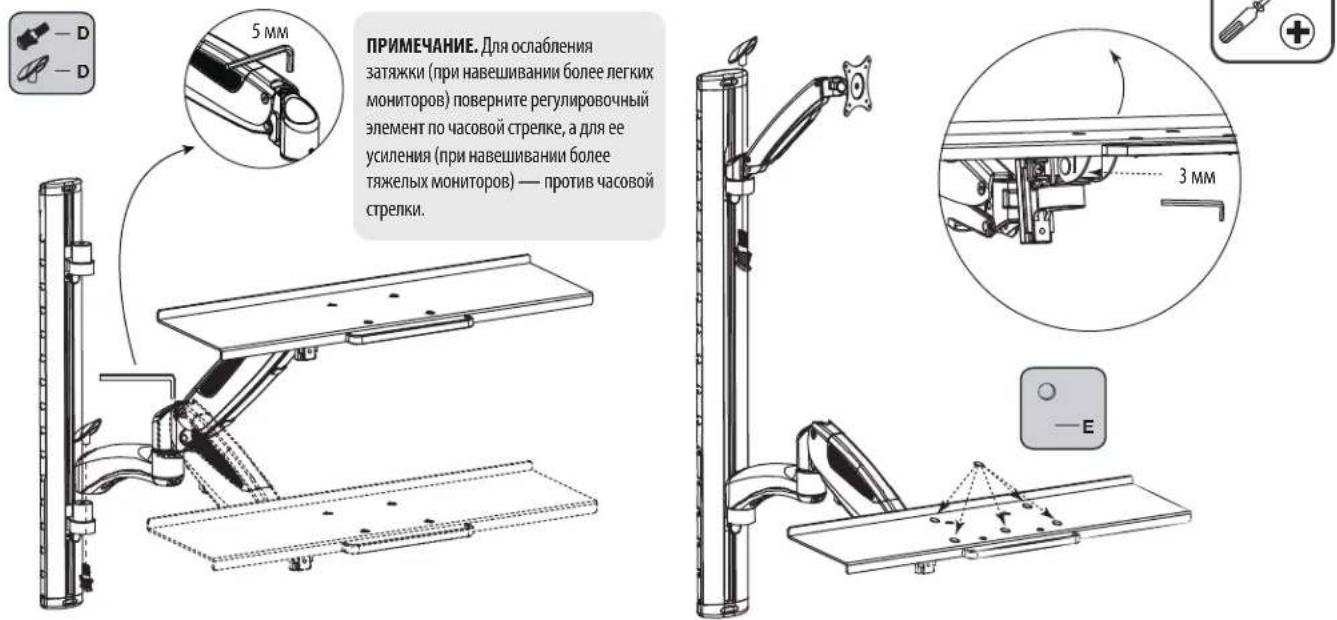

4 Прикрепите лоток для клавиатуры и рычаг держателя монитора к рейке, используемой для крепления конструкции к стене.

5 MM ПРИМЕЧАНИЕ. Для ослабления затяжки (при навешивании более легких мониторов) поверните регулировочный элемент по часовой стрелке, а для ее усиления (при навешивании более тяжелых мониторов) — против часовой стрелки. 3 MM — E

Сборка

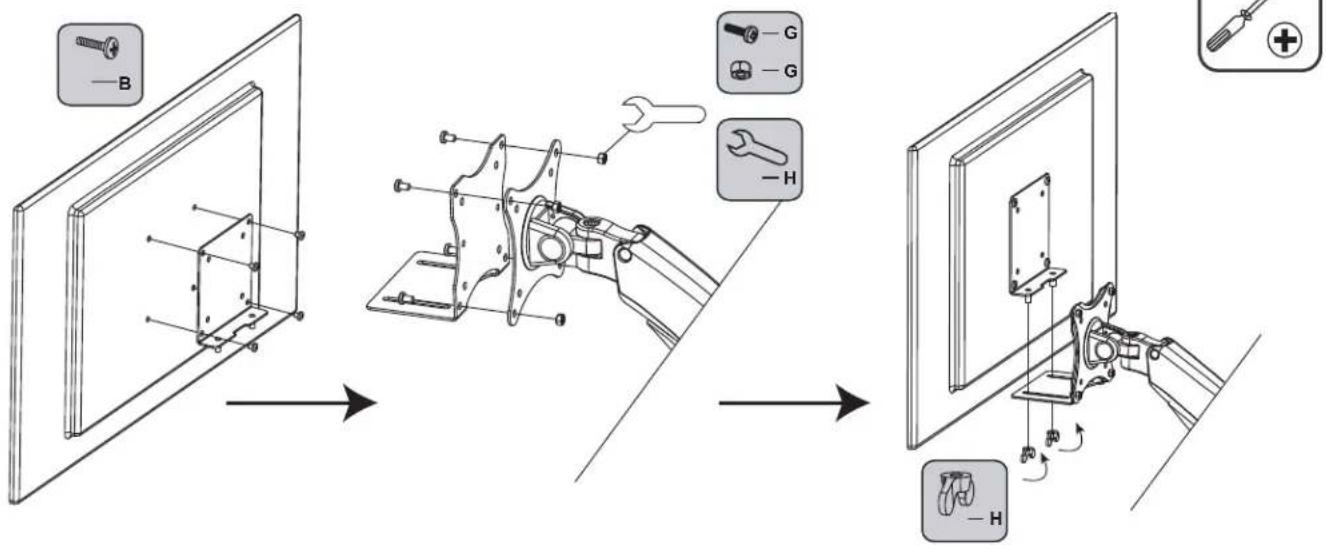

5 (Необязательно) Прикрепите тонкий клиент к пластине VESA.

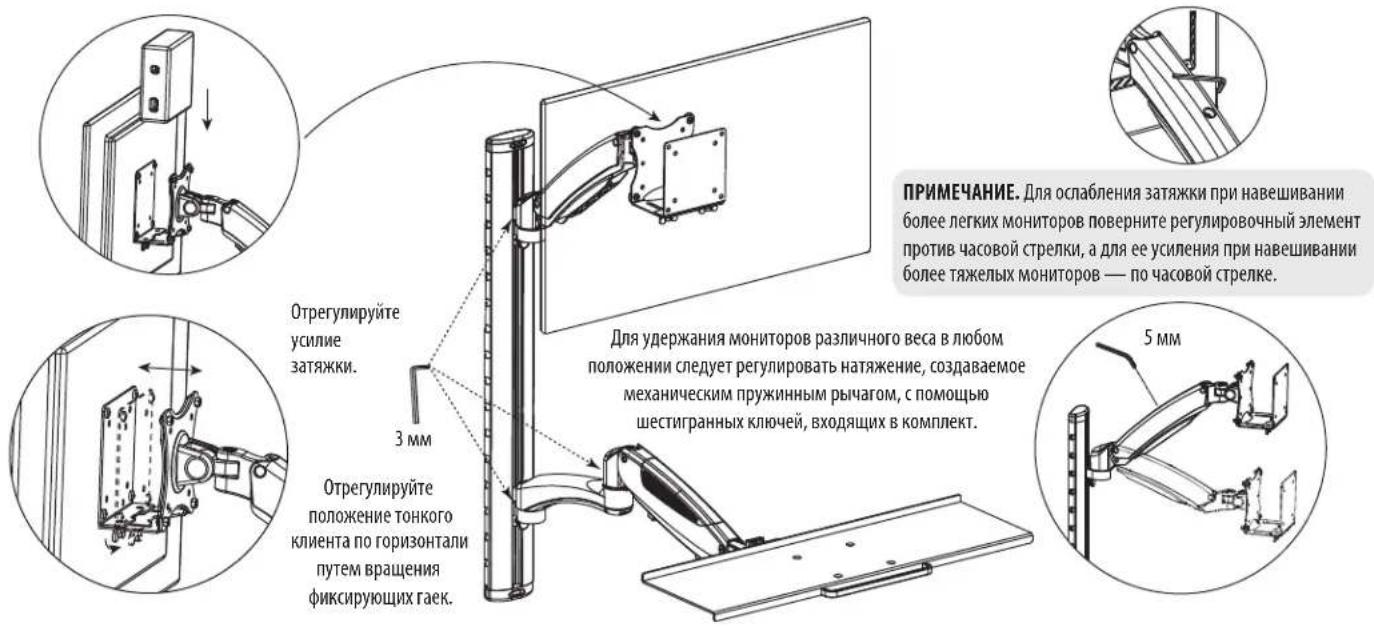

Отрегулируйте усилие затяжки рычага держателя клавиатуры и рычага держателя монитора.

Отрегулируйте усилие затяжки. 3 мм Отрегулируйте положение тонкого клиента по горизонтали путем вращения фиксирующих гаек. ПРИМЕЧАНИЕ. Для ослабления затяжки при навешивании более легких мониторов поверните регулировочный элемент против часовой стрелки, а для ее усиления при навешивании более тяжелых мониторов — по часовой стрелке. Для удержания мониторов различного веса в любом положении следует регулировать натяжение, создаваемое механическим пружинным рычагом, с помощью шестигранных ключей, входящих в комплект. 5 мм

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС (6 кг). ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кроиштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.triplite.com/support.
