Produkttyp	Wandhalterung für Computermonitor (Sitz-Steh)
Marke	Tripp Lite
Modell	WorkWise WWSS1327RWTC
Maximale Tragfähigkeit	6 kg (13,2 lb)
VESA-Kompatibilität	75 x 75 mm und 100 x 100 mm
Hauptmaterial	Stahl
Farbe	Schwarz
Anzahl der Arme	2 (Monitorarm + Tastaturarm)
Höhenverstellung	Ja, mit Gasfeder
Neigung	Ja, einstellbar
Rotation	Ja, einstellbar
Schwenkung	Ja
Tastaturablage inklusive	Ja
Installationsart	An Holzständer oder Betonwand (Dübel im Lieferumfang)
Verwendungszweck	Nur für den Innenbereich
Garantie	5 Jahre beschränkt
Empfohlene Wartung	Sicherheit alle 3 Monate überprüfen
Reinigung	Trockenes, weiches Tuch
Lieferumfang	Wandschiene, Monitorarm, Tastaturarm, Tastaturplatte, Montagematerial, Inbusschlüssel

Häufig gestellte Fragen - WorkWise WWSS1327RWTC Tripp Lite

Wie installiere ich die Wandhalterung WorkWise WWSS1327RWTC?

Befestigen Sie zuerst die Wandschiene an der Wand mit den mitgelieferten Schrauben und Dübeln, stellen Sie sicher, dass sie waagerecht und in Holzständern oder massivem Beton verankert ist. Montieren Sie dann die Tastaturplatte am Tastaturarm, befestigen Sie diesen an der Schiene und installieren Sie anschließend den Monitorarm. Verwenden Sie die mitgelieferten Inbusschlüssel, um die Spannung einzustellen. Detaillierte Schritte finden Sie in der vollständigen Anleitung.

Was ist das maximale Gewicht, das die Halterung tragen kann?

Die maximale Tragfähigkeit beträgt 6 kg (13,2 lb). Überschreiten Sie niemals diese Grenze, um Verletzungen oder Sachschäden zu vermeiden.

Ist mein Bildschirm mit dieser Halterung kompatibel?

Überprüfen Sie, ob Ihr Bildschirm eine VESA 75x75 mm oder 100x100 mm Kompatibilität aufweist. Die Halterung eignet sich für Bildschirme unter 6 kg. Konsultieren Sie die Spezifikationen Ihres Monitors.

Wie stelle ich die Spannung des Monitorarms ein?

Verwenden Sie den mitgelieferten 5 mm Inbusschlüssel. Drehen Sie im Uhrzeigersinn, um die Spannung zu erhöhen (schwerere Monitore), und gegen den Uhrzeigersinn, um die Spannung zu verringern (leichtere Monitore). Stellen Sie ein, bis der Arm an Ort und Stelle bleibt.

Kann ich diese Halterung im Freien verwenden?

Nein, diese Halterung ist nur für die Verwendung im Innenbereich konzipiert. Witterungseinflüsse könnten zu einem Versagen und Verletzungen führen.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein trockenes, weiches Tuch zum Abstauben. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Was tun, wenn ein Teil fehlt oder defekt ist?

Kontaktieren Sie den Kundendienst von Tripp Lite unter www.tripplite.com/support. Sie werden Ihnen unter der Garantie kostenlose Ersatzteile zur Verfügung stellen.

Kann die Halterung geschwenkt oder geneigt werden?

Ja, der Monitorarm ermöglicht Höhenverstellung, Neigung, Drehung und Schwenkung. Die Tastaturplatte kann auch horizontal ausgerichtet werden.

Wie lange ist die Garantie?

Tripp Lite gewährt eine beschränkte Garantie von 5 Jahren ab dem ursprünglichen Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Benötigt die Installation spezielle Werkzeuge?

Für die grundlegende Installation benötigen Sie eine Bohrmaschine, eine Wasserwaage und die mitgelieferten Inbusschlüssel. Es wird empfohlen, zu zweit zu arbeiten, um den Bildschirm sicher zu handhaben.

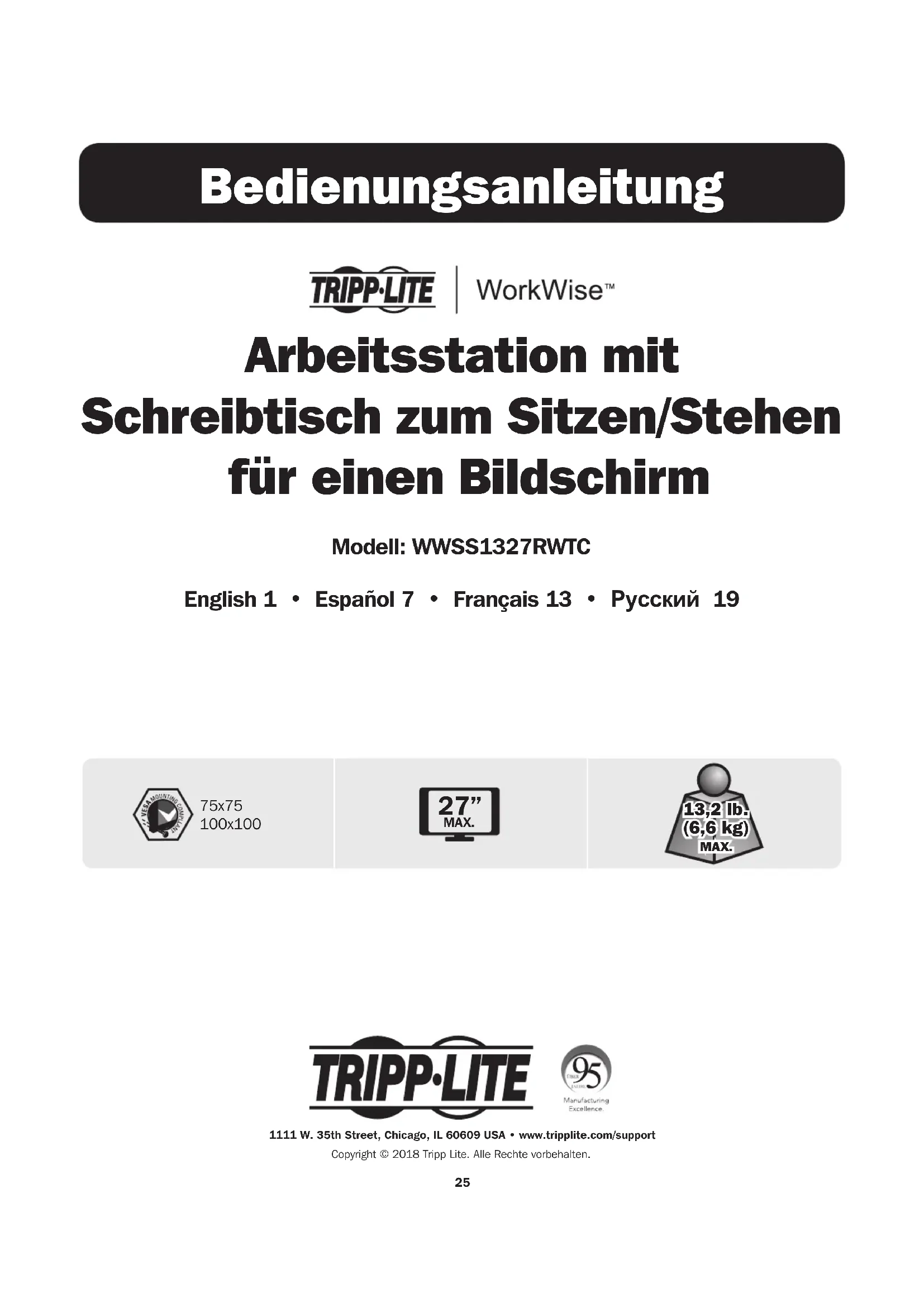

BEDIENUNGSANLEITUNG WorkWise WWSS1327RWTC Tripp Lite

Arbeitsstation mit Schreibtisch zum Sitzen/Stehen für einen Bildschirm

Modell: WWSS1327RWTC

English 1 • Español 7 • Français 13 • Русский 19

75x75 100x100

TRIPP·LITE

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

⚠️ ACHTUNG

• Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Wenden Sie sich bei Fragen zu dieser Anleitung oder diesen Warnhinweisen bitte an Tripp Lite.
• Dieser Schreibtischständer sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden oder schweren Verletzungen führen.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu heben und zu platzieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Der Einsatz dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGten GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit varlieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Komponentenliste

WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

A

Bildschirm-Arm

Tastatur-Arm (B) Thin Client Tastaturbrett Wandschiene

Tastaturbrett-Halterung

Tastatur-Arm (A)

Anbringung Tastatur-Arm

B

M4 × 12 (x4)

M6 x 15 (x2)

C

M5 x 18 (x1)

M5 x 10 (x4)

M5 (x4)

14×6.5×1(x1)

D

M6 x 25 (x3)

(x3)

E

3 mm (x1)

4 mm (x1) 5 mm (x1) (x8)

F

Φ8×40(x3)

M6 x 50 (x3)

G

M5 x 12 (x4)

M5 (x4)

H

M6 (x2) (x1)

Montage

① Befestigen Sie die Wandschiene an der Wand.

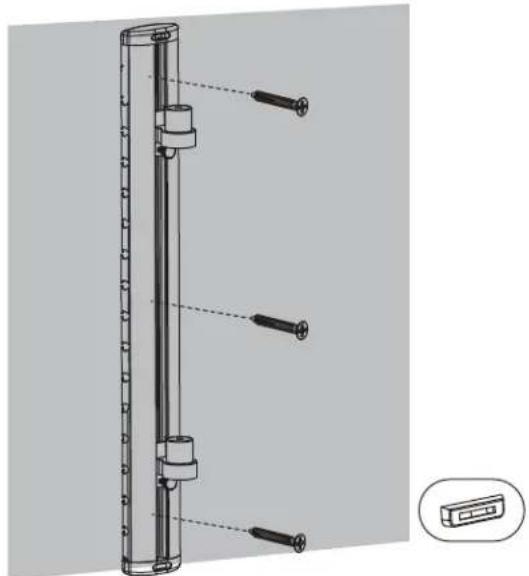

Zur Montage an einer Holzbalkenwand.

30 mm (1,2 Zoll) 8 mm (0,12 Zoll)

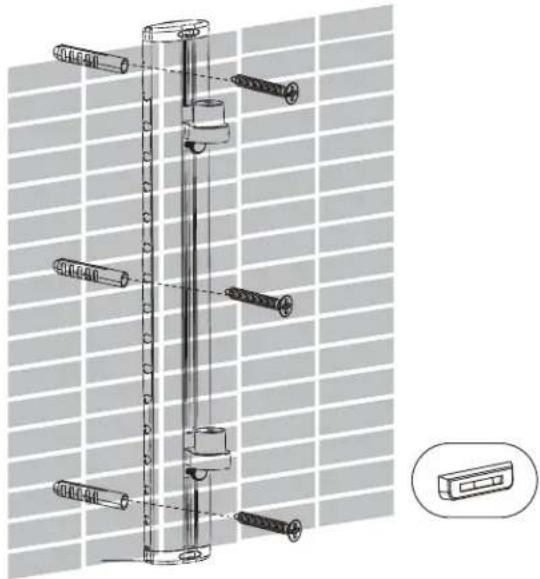

Oder zur Montage an einer Betonwand.

• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die Wandhalterung mit den beiliegenden Betonverankerungen und Ankerbolzen an den massiven Teilen der Blöcke zu befestigen. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

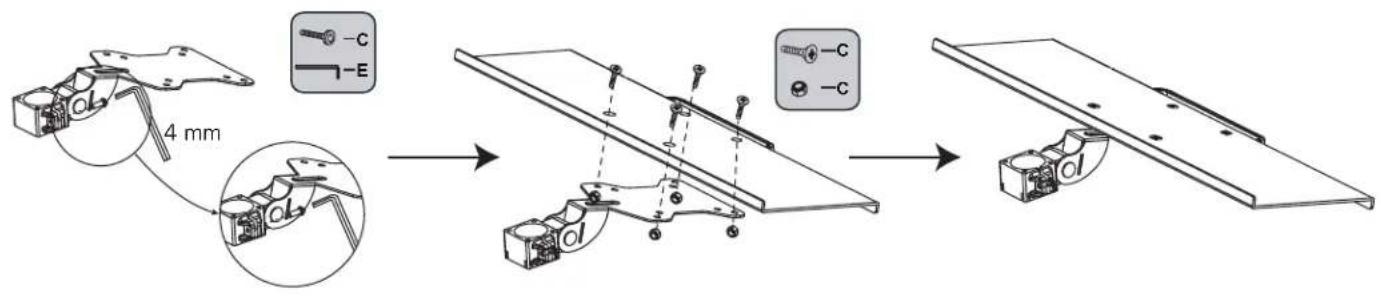

② Montieren Sie das Tastaturbrett.

4 mm -C -E

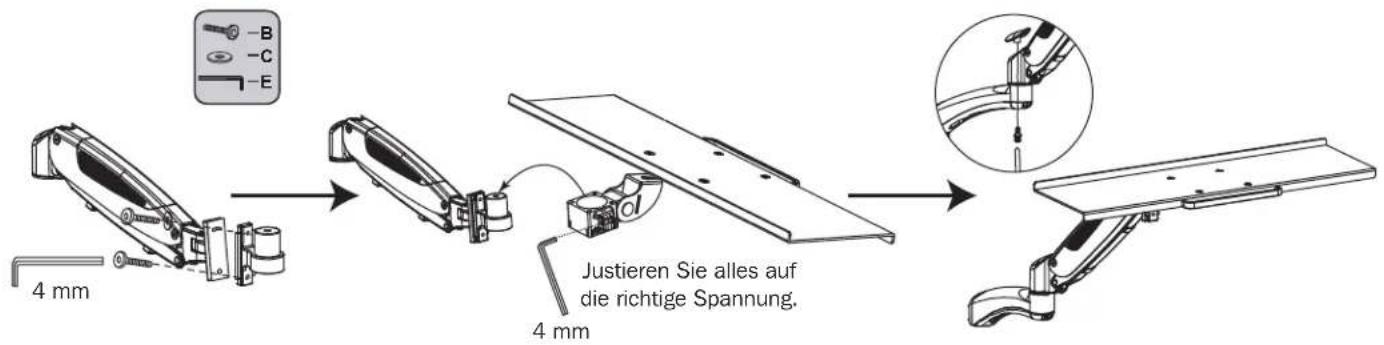

3 Befestigen Sie das Tastaturbrett am Tastatur-Arm.

-B -C -E 4 mm Justieren Sie alles auf die richtige Spannung. 4 mm

4 Befestigen Sie das Tastaturbrett und den Monitor-Arm an der Wandschiene.

5 mm HINWEIS: Im Uhrzeigersinn drehen, um eine geringere Spannung für leichtere Monitore zu erzielen. Gegen den Uhrzeigersinn drehen, um eine höhere Spannung für schwerere Monitore zu erreichen. 3 mm — E

Montage

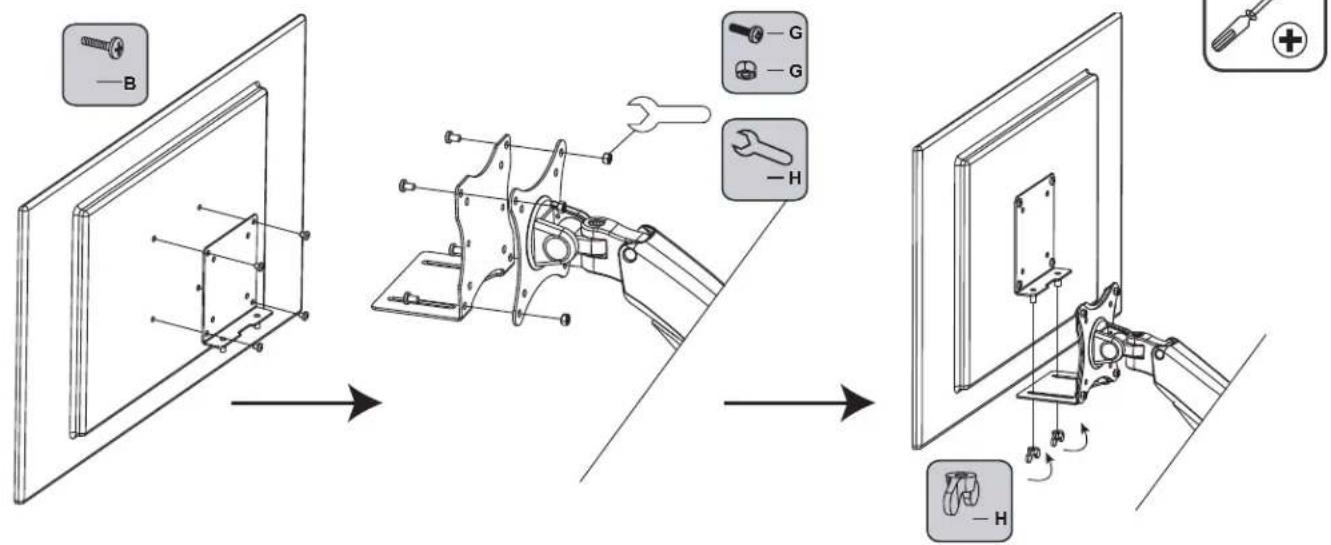

⑤ (Optional) Befestigen Sie den Thin Client an der VESA-Platte.

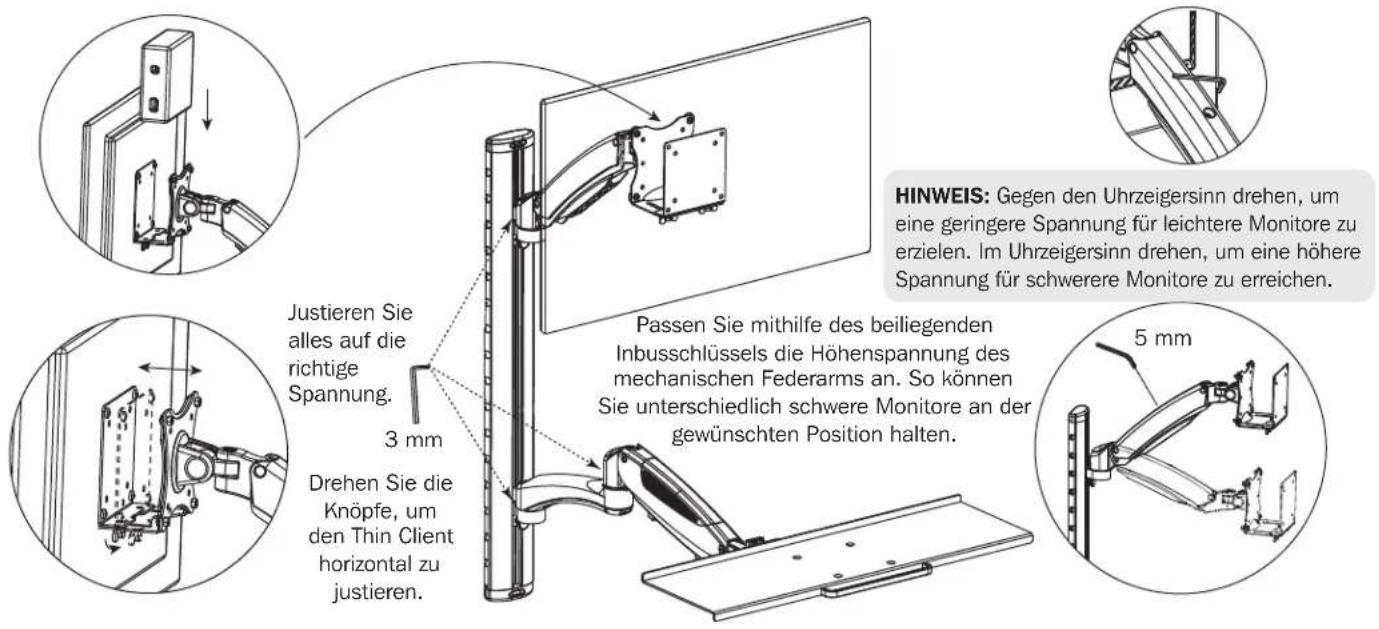

6 Stellen Sie die Spannung des Tastatur-Arms und des Monitor-Arms ein.

Justieren Sie alles auf die richtige Spannung. 3 mm Drehen Sie die Knöpfe, um den Thin Client horizontal zu justieren. Passen Sie mithilfe des beiliegenden Inbusschlüssels die Höhenspannung des mechanischen Federarms an. So können Sie unterschiedlich schwere Monitore an der gewünschten Position halten. HINWEIS: Gegen den Uhrzeigersinn drehen, um eine geringere Spannung für leichtere Monitore zu erzielen. Im Uhrzeigersinn drehen, um eine höhere Spannung für schwerere Monitore zu erreichen. 5 mm

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. (6 kg/13,2 lb). EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
