Tipo de producto	Soporte mural para monitor de computadora sentado-de pie
Marca	Tripp Lite
Modelo	WorkWise WWSS1327RWTC
Capacidad de carga máxima	6 kg (13,2 lb)
Compatibilidad VESA	75 x 75 mm y 100 x 100 mm
Material principal	Acero
Color	Negro
Número de brazos	2 (brazo monitor + brazo teclado)
Ajuste de altura	Sí, mediante resorte de gas
Inclinación	Sí, ajustable
Rotación	Sí, ajustable
Giro	Sí
Bandeja para teclado incluida	Sí
Tipo de instalación	Sobre montante de madera o muro de hormigón (tacos incluidos)
Uso previsto	Interior solamente
Garantía	5 años limitada
Mantenimiento recomendado	Verificar la seguridad cada 3 meses
Limpieza	Paño suave seco
Contenido de la caja	Riel mural, brazo monitor, brazo teclado, bandeja para teclado, herrajes, llaves hexagonales

Preguntas frecuentes - WorkWise WWSS1327RWTC Tripp Lite

¿Cómo instalar el soporte mural WorkWise WWSS1327RWTC?

Comience fijando el riel mural a la pared con los tornillos y tacos suministrados, asegurándose de que esté nivelado y anclado en los montantes de madera o en hormigón macizo. Luego, ensamble la bandeja del teclado al brazo del teclado, fije este al riel y luego instale el brazo del monitor. Utilice las llaves hexagonales incluidas para ajustar la tensión. Consulte el manual completo para obtener los pasos detallados.

¿Cuál es el peso máximo que soporta el soporte?

La capacidad de carga máxima es de 6 kg (13,2 lb). Nunca exceda este límite para evitar lesiones o daños materiales.

¿Mi monitor es compatible con este soporte?

Verifique que su monitor tenga compatibilidad VESA 75x75 mm o 100x100 mm. El soporte es adecuado para monitores de peso inferior a 6 kg. Consulte las especificaciones de su monitor.

¿Cómo ajustar la tensión del brazo del monitor?

Utilice la llave hexagonal de 5 mm suministrada. Gire en sentido horario para aumentar la tensión (monitores más pesados) y en sentido antihorario para reducirla (monitores más ligeros). Ajuste hasta que el brazo permanezca en su posición sin moverse.

¿Puedo usar este soporte en exteriores?

No, este soporte está diseñado para uso en interiores únicamente. La exposición a la intemperie podría provocar fallas y lesiones.

¿Cómo limpiar el soporte mural?

Use un paño suave y seco para quitar el polvo. No use productos abrasivos ni disolventes que puedan dañar el acabado.

¿Qué hacer si falta una pieza o está defectuosa?

Comuníquese con el servicio al cliente de Tripp Lite a través de www.tripplite.com/support. Le proporcionarán las piezas de repuesto necesarias bajo garantía.

¿El soporte puede girar o inclinarse?

Sí, el brazo del monitor permite ajuste de altura, inclinación, rotación y giro. La bandeja del teclado también puede orientarse horizontalmente.

¿Cuál es la duración de la garantía?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial, que cubre defectos de materiales y mano de obra.

¿La instalación requiere herramientas especiales?

La instalación básica requiere un taladro, un nivel de burbuja y las llaves hexagonales suministradas. Se recomienda ser dos personas para manipular el monitor de manera segura.

MANUAL DE USUARIO WorkWise WWSS1327RWTC Tripp Lite

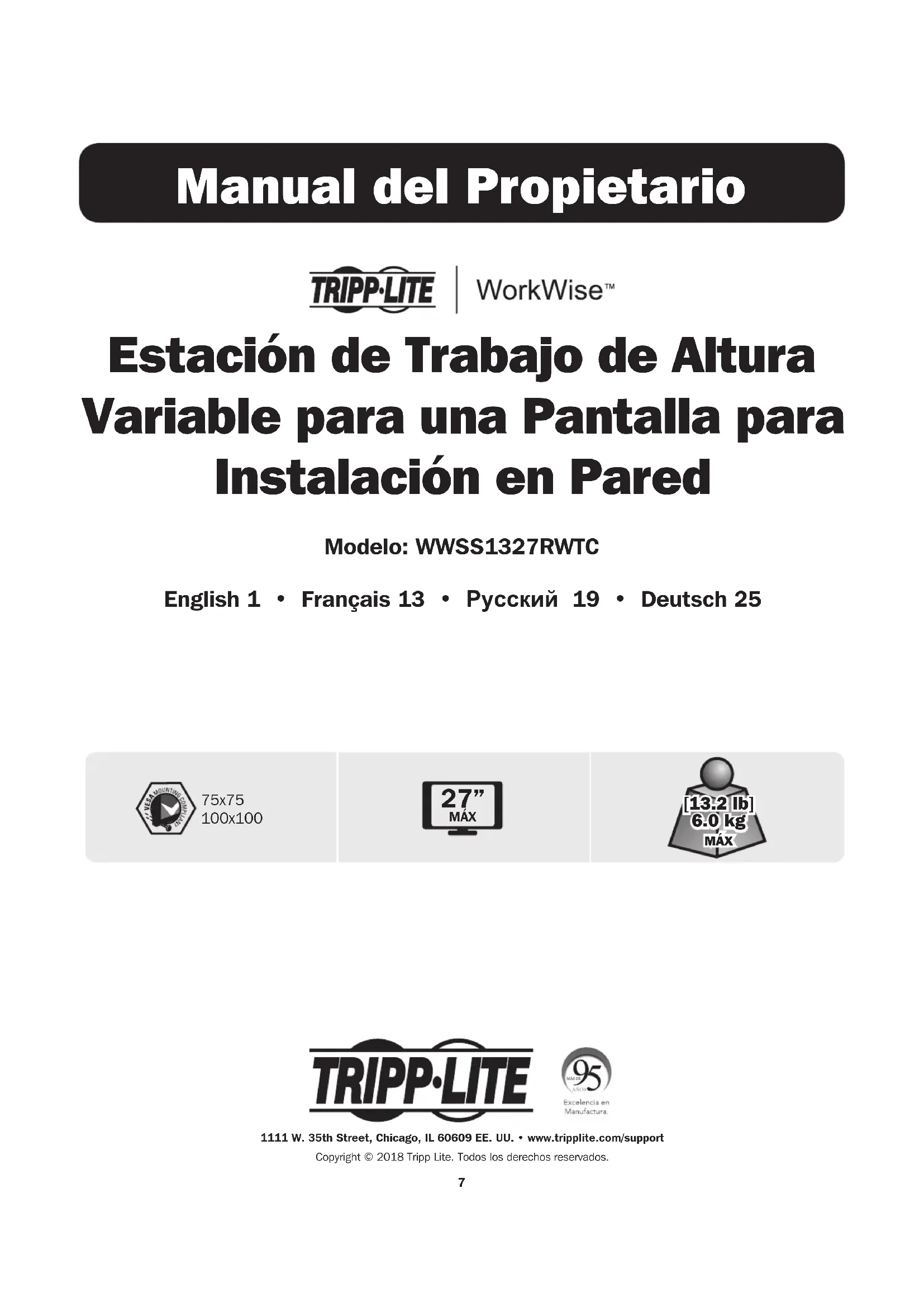

Manual del Propietario

TRIPP·LITE

WorkWise™

Estación de Trabajo de Altura Variable para una Pantalla para Instalación en Pared

Modelo: WWSS1327RWTC

English 1 • Français 13 • Русский 19 • Deutsch 25

75x75 100x100

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble. Si usted tiene preguntas sobre cualquiera de las instrucciones o advertencias, por favor póngase en contacto con Tripp Lite.
• Este soporte de escritorio fue diseñado para ser instalado y utilizado solamente como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Cerciórese que la superficie de apoyo soporte con seguridad el peso combinado de todo el hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

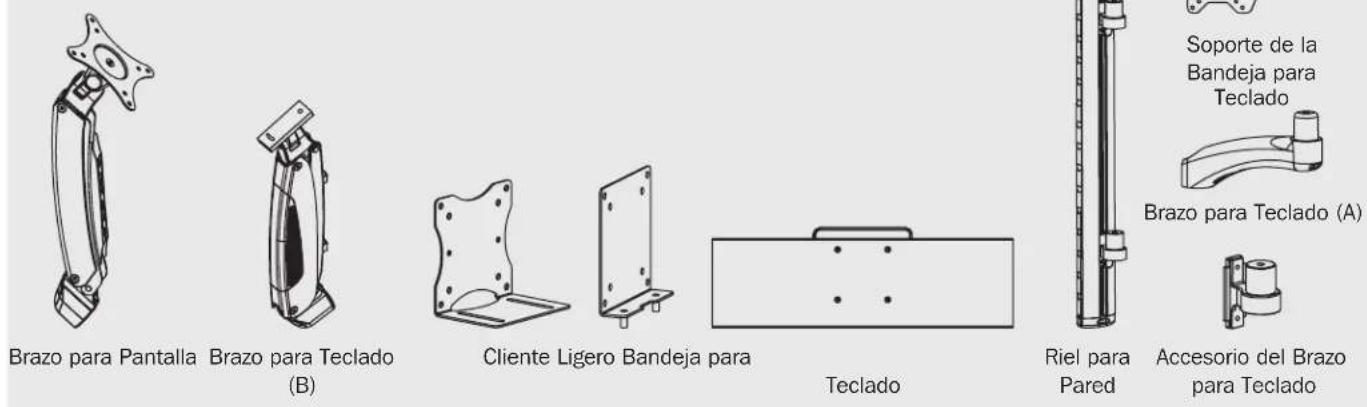

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

A

B

M4 × 12 (x4)

M6 x 15 (x2)

C

M5 x 18 (x1)

M5 x 10 (x4)

M5 (x4) Φ14 x 6.5 x 1 (x1)

D

M6 × 25 (x3)

(x3)

E

3 mm (x1)

4 mm (x1) 5 mm (x1) (x8)

F

Φ8×40(x3)

M6 x 50 (x3)

G

M5 x 12 (x4)

M5 (x4)

H

M6 (x2) (x1)

Ensamble

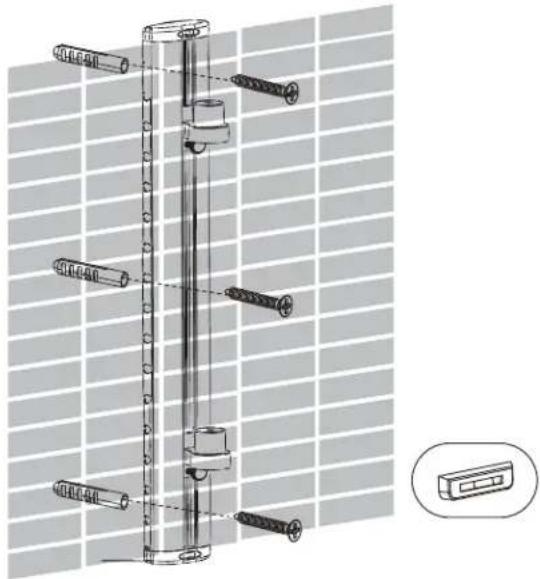

① Sujete el riel de pared a la pared

Para instalación en pared con tirantes de madera

- Para instalación en pared de concreto.

• Al instalar en paredes con entramado de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como de bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar el soporte de pared con los taquetes para concreto y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm [1"] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Ensamble

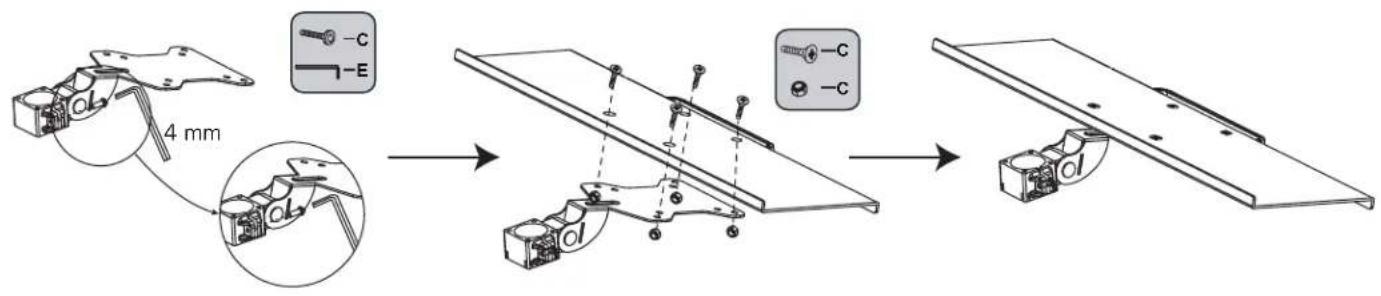

② Ensamble la bandeja para teclado.

4 mm -C -E

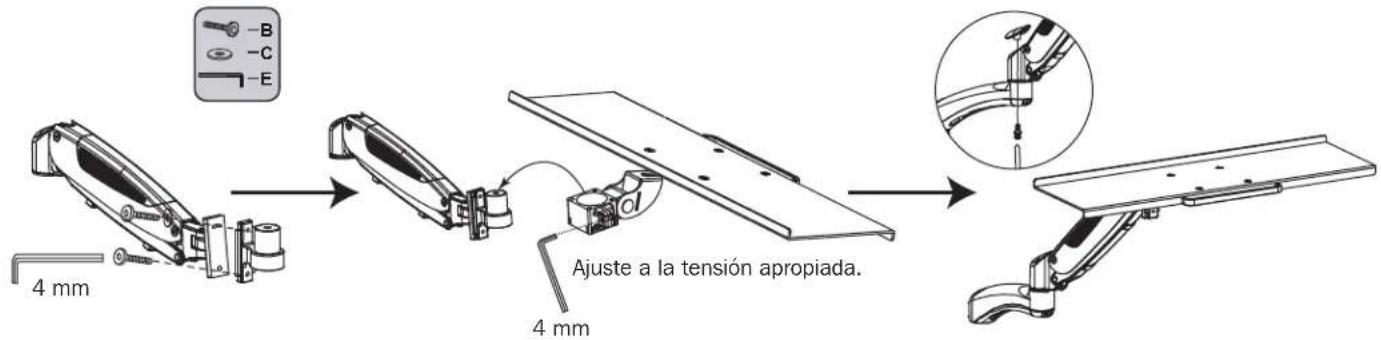

③ Sujete la bandeja para teclado al brazo para teclado.

4 mm Ajuste a la tensión apropiada. 4 mm -B -C -E

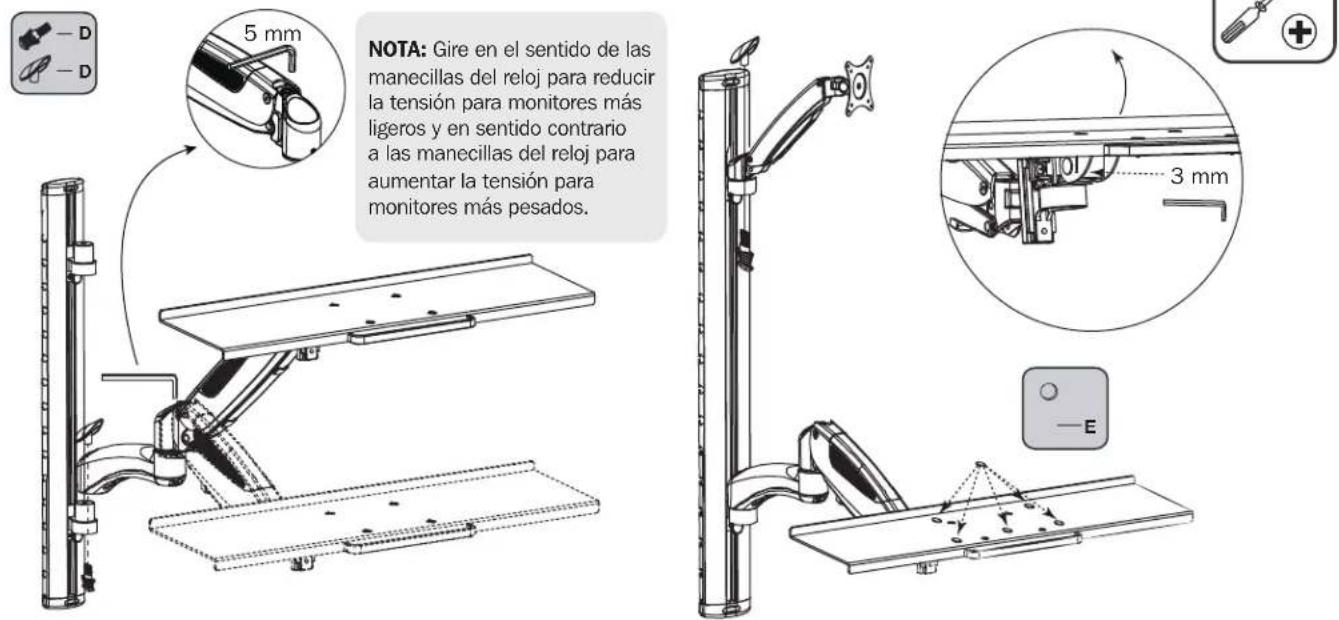

4 Sujete la bandeja para teclado y el brazo para monitor al riel de pared.

5 mm NOTA: Gire en el sentido de las manecillas del reloj para reducir la tensión para monitores más ligeros y en sentido contrario a las manecillas del reloj para aumentar la tensión para monitores más pesados.

Ensamble

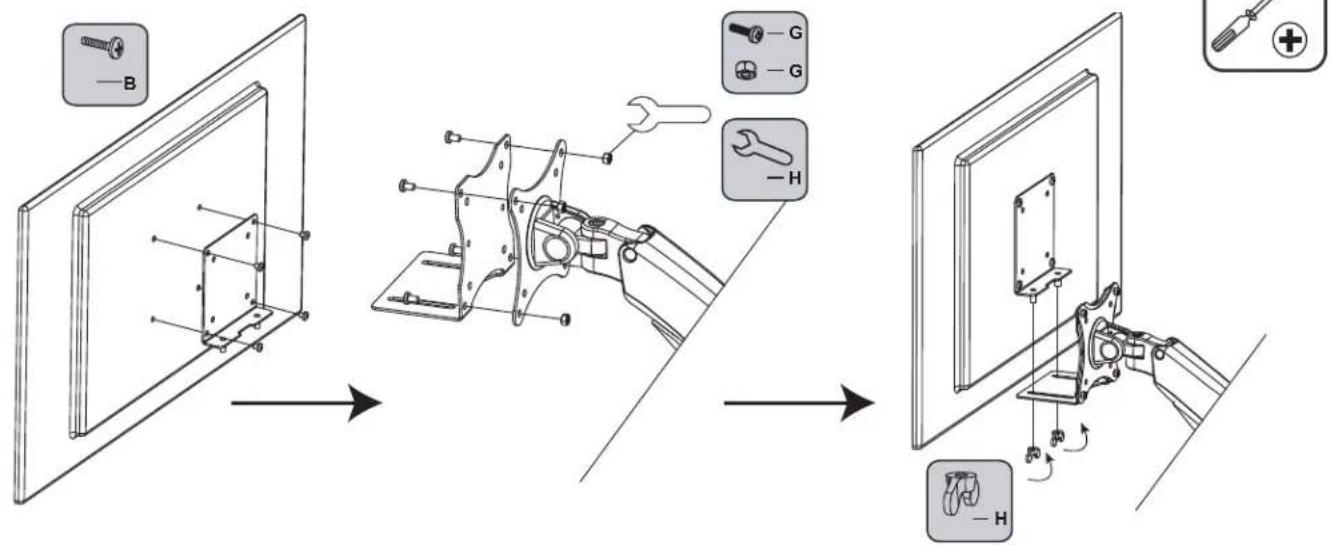

⑤ (Opcional) Una el cliente ligero a la placa VESA.

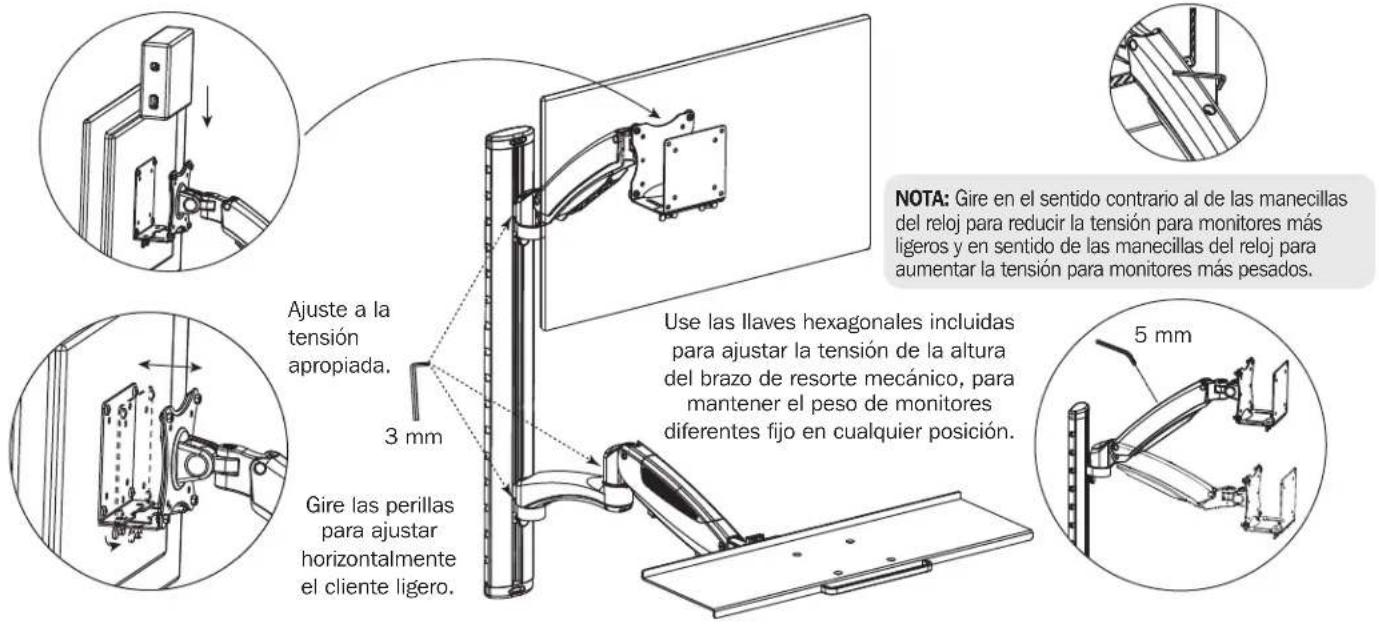

6 Ajuste la tensión del brazo para teclado y del brazo para monitor.

Ajuste a la tensión apropiada. 3 mm Gire las perillas para ajustar horizontalmente el cliente ligero. Use las llaves hexagonales incluidas para ajustar la tensión de la altura del brazo de resorte mecánico, para mantener el peso de monitores diferentes fijo en cualquier posición. NOTA: Gire en el sentido contrario al de las manecillas del reloj para reducir la tensión para monitores más ligeros y en sentido de las manecillas del reloj para aumentar la tensión para monitores más pesados. 5 mm

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA (6.0 kg [13.2 lb]) iPUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.
