Caractéristique	Détails
Type de produit	Commutateur KVM
Ports	2 ports HDMI
Résolution maximale	1920 x 1080 (Full HD)
Compatibilité	Compatible avec les systèmes d'exploitation Windows, Mac et Linux
Alimentation	Alimentation par USB
Dimensions	Dimensions compactes pour un usage facile
Installation	Installation plug-and-play, sans logiciel nécessaire
Maintenance	Nettoyage régulier recommandé pour éviter l'accumulation de poussière
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	Garantie limitée de 1 an
Accessoires inclus	Câble USB, manuel d'utilisation

FOIRE AUX QUESTIONS - B002DV2A4 Tripp Lite

Comment puis-je connecter mon Tripp Lite B002DV2A4 à mes appareils ?

Connectez les câbles HDMI ou VGA de vos appareils à l'une des entrées du commutateur, puis reliez la sortie vers votre moniteur ou projecteur.

Le commutateur fonctionne-t-il avec tous les types de résolutions ?

Oui, le Tripp Lite B002DV2A4 prend en charge des résolutions jusqu'à 1920x1080 à 60 Hz.

Que faire si le commutateur ne détecte pas un appareil connecté ?

Vérifiez les connexions des câbles, assurez-vous que tous les appareils sont sous tension et essayez de redémarrer le commutateur.

Est-ce que le Tripp Lite B002DV2A4 nécessite une alimentation externe ?

Non, ce commutateur fonctionne sans alimentation externe, il est alimenté par le signal HDMI.

Puis-je utiliser ce commutateur avec des appareils non-HDMI ?

Non, le Tripp Lite B002DV2A4 est conçu uniquement pour les connexions HDMI.

Comment changer de source sur le commutateur ?

Utilisez le bouton de sélection sur le commutateur pour passer d'une source à l'autre.

Le commutateur est-il compatible avec les systèmes d'exploitation Windows et Mac ?

Oui, le Tripp Lite B002DV2A4 est compatible avec les systèmes d'exploitation Windows et Mac sans nécessiter de pilotes spécifiques.

Que faire si l'image est déformée ou floue ?

Vérifiez les câbles HDMI pour des dommages, assurez-vous qu'ils sont correctement connectés et testez avec un autre câble si nécessaire.

Le Tripp Lite B002DV2A4 prend-il en charge l'audio ?

Oui, il prend en charge l'audio numérique via la connexion HDMI.

Où puis-je trouver le manuel d'utilisation pour le Tripp Lite B002DV2A4 ?

Le manuel d'utilisation est disponible sur le site officiel de Tripp Lite dans la section des produits ou en contactant le service client.

MODE D'EMPLOI B002DV2A4 Tripp Lite

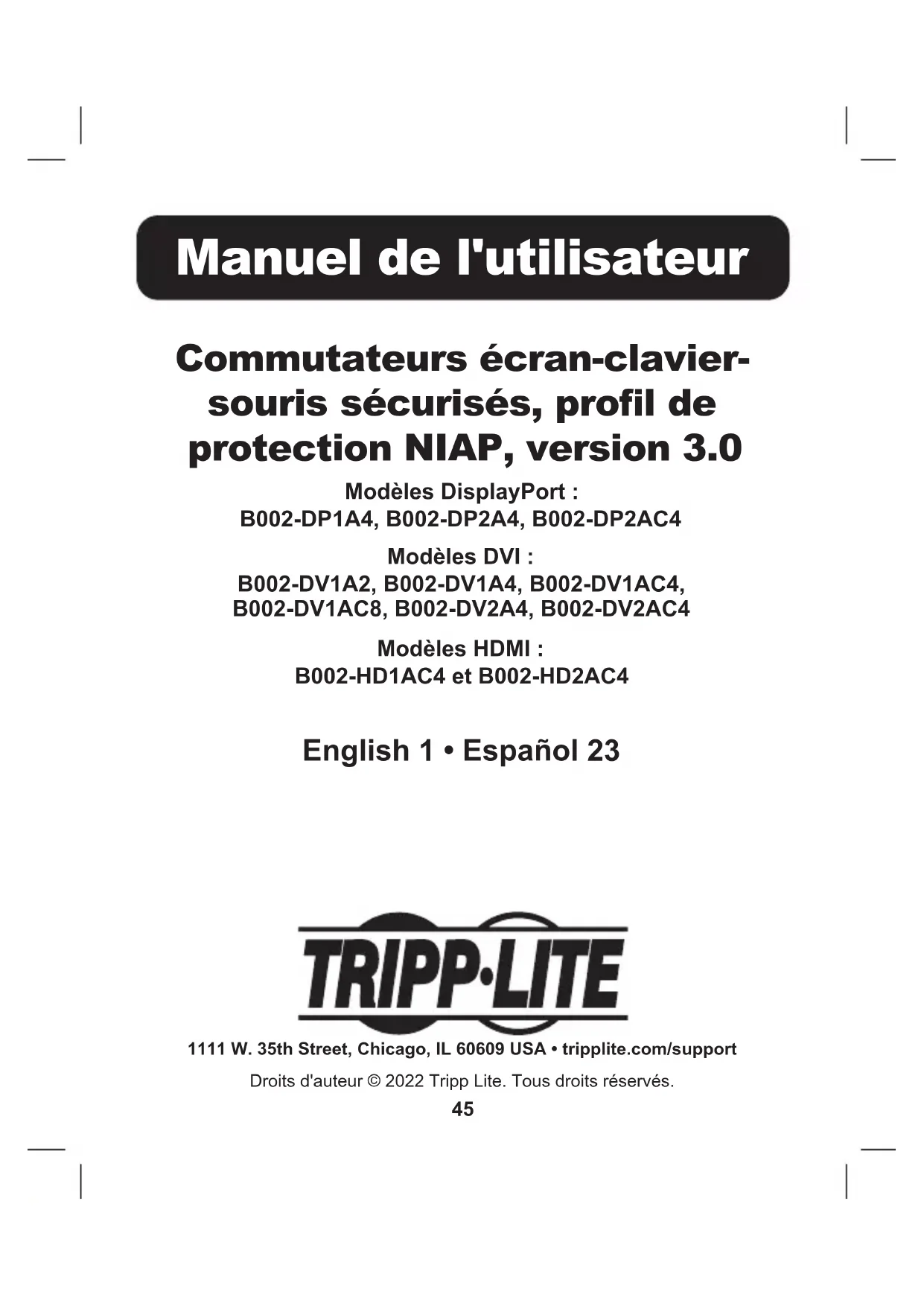

Manuel de l'utilisateur

Commutateurs écran-clavier- souris sécurisés, profil de protection NIAP, version 3.0

Modèles DisplayPort :

B002-DP1A4, B002-DP2A4, B002-DP2AC4

Modèles DVI :

B002-DV1A2, B002-DV1A4, B002-DV1AC4,

B002-DV1AC8, B002-DV2A4, B002-DV2AC4

Modèles HDMI :

B002-HD1AC4 et B002-HD2AC4

English 1 • Español 23

TRIPP·LITE

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Table des matières

L'emballage inclut 47

Accessoires en option 47

Configuration requise 48

Caractéristiques 48

Consignes de sécurité importantes .... 50

Installation....53

Commutation du clavier et de la souris ..... 54

Commutation du clavier et de la souris en mode tête unique ..... 55

Commutation du clavier et de la souris en mode plusieurs têtes . . . 56

Voyants à DEL du commutateur écran-clavier-souris ..... 59

Voyants à DEL de sélection des ports ..... 59

Voyants à DEL des boutons-poussoirs....59

Voyants à DEL de sélection des ports et des boutons-poussoirs. . . 59

Voyant à DEL du port vidéo de la console .... 59

Voyant à DEL du port CAC de la console. 60

Apprentissage EDID. 61

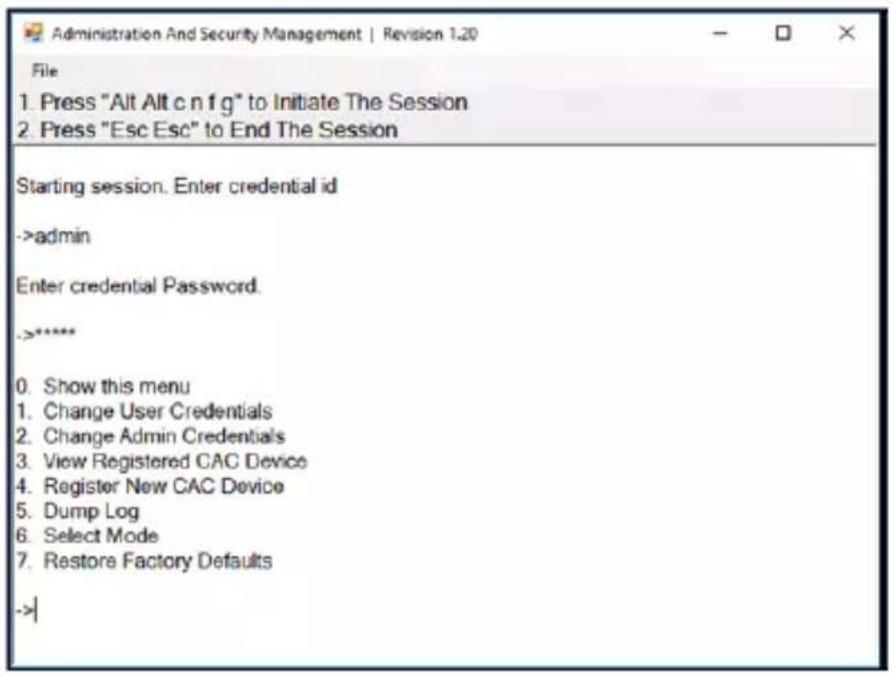

Diverses fonctionnalités du commutateur écran-clavier-souris .. 63

Fonctionnalité de désactivation de la CAC....63

Fonctionnalité d'activation de la CAC....63

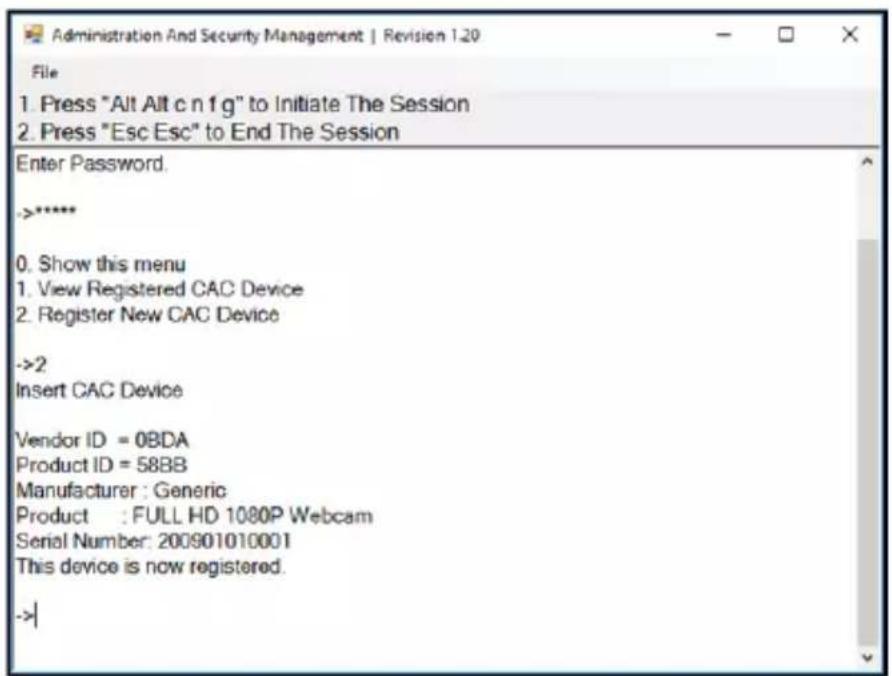

Configuration du port CAC 64

VÉRIFICATION : Vidage de mémoire du journal des événements . 65

RÉINITIALISER : Rétablir les valeurs par défaut ..... 67

Autotest de démarrage....68

Garantie 68

L'emballage inclut

• Commutateur écran-clavier-souris sécurisé de la série B002
• Alimentation externe de 12 V 2 A*
  • Manuel de l'utilisateur

*Les modèles B002-DV1AC8 et B002-DP2A4 incluent une alimentation externe 12V 3A

Accessoires en option

• Câbles audio-stéréo de 3,5 mm de la série P312
• Câble d'adaptateur P556-006 de DVI-A mâle à HD15 mâle – 1,83 m (6 pi)
• Câbles à liaison double DVI-D de la série P560
• Câbles à liaison double DVI-D de la série P560-XXX-A + Audio
• Câbles à liaison simple DVI de la série P561
• Trousse de câbles DVI-D/USB/Audio de la série P759
• Câbles HDMI haute vitesse de haute qualité P569-XXX-CERT
• Trousse de câbles HDMI/USB écran-clavier-souris P782-XXX-DH
  • Câbles DisplayPort de la série P580
• Câbles de l'appareil A/B USB 2.0 de la série U022
  * XXX fait référence à la longueur (p. ex. 006 = 6 pi (1,83 m), 010 = 10 pi (3,05 m) et ainsi de suite)

Configuration requise

• Moniteur DisplayPort, DVI, HDMI ou VGA*
- Souris et clavier USB câblés sans concentrateur interne ni fonctions de dispositif composite**
- Ordinateur avec un port DisplayPort, DVI ou VGA*
- Ordinateur avec un port USB disponible (USB 2.0 requis pour le soutien de la carte d'accès commun [CAC])
- Ordinateur avec un port audio stéréo de 3,5 mm disponible
- Haut-parleurs avec un port audio stéréo de 3,5 mm
- Compatible avec tous les principaux systèmes d'exploitation

*Nécessite un commutateur écran-clavier-souris activé DVI avec un adaptateur de DVI à VGA.

**Les claviers et les souris sans fil ne sont pas pris en charge.

Caractéristiques

• Homologué à NIAP/profil de protection des critères communs pour les commutateurs de partage de périphériques, version 3.0.
• Permet de basculer en toute sécurité entre des ordinateurs (jusqu'à 8) avec différents niveaux de sécurité.
• Certains modèles prennent en charge la connexion des cartes d'accès commun (CAC), des lecteurs biométriques et d'autres lecteurs de cartes intelligents.
• Les modèles DisplayPort et HDMI prennent en charge des résolutions vidéo allant jusqu'à 3 840 x 2 160 à 30 Hz.
• Les modèles DVI-I prennent en charge des résolutions vidéo allant jusqu'à 2 560 x 1 600 à 60 Hz.

Caractéristiques

• Protection contre les altérations - Des commutateurs contre les altérations internes désactivent le commutateur écran-clavier-souris si le boîtier est ouvert, le rendant inopérable. Lorsque le commutateur est désactivé, les voyants à DEL du panneau avant clignoteront à répétition. L'ouverture du boîtier désactivera l'appareil et annulera la garantie.
• Témoins d'inviolabilité - Le boîtier de l'appareil est protégé par des témoins d'inviolabilité qui fournissent une preuve visible si l'appareil a été altéré ou compromis. L'enlèvement de ces étiquettes annulera la garantie.
• Micrologiciel protégé - L'appareil comporte une protection spéciale qui prévient la reprogrammation ou la lecture du micrologiciel, offrant une protection contre les tentatives d'altération de la logique du commutateur écran-clavier-souris.
• Isolation élevée sur les canaux USB - Des opto-isolateurs sont utilisés pour garder le chemin d'accès aux données USB isolés électriquement les uns des autres, empêchant ainsi les fuites de données entre les ports.
• Émulation EDID sécurisée – L'apprentissage et l'émulation EDID sécurisées empêchent la transmission de données indésirables et non sécurisées par l'entremise de la ligne DDC.
• Effaçage automatique du tampon de clavier – Le tampon du clavier est automatiquement effacé après la transmission des données, de manière à ce qu'aucune information ne soit stockée dans le commutateur.
• Aucune mémoire tampon – La seule façon d'accéder aux ordinateurs connectés est par un bouton-poussoir. Les méthodes de commutation de ports comme l'affichage à l'écran (OSD) et les commandes de touches rapides ont été exclus pour assurer davantage l'intégrité des données.

Consignes de sécurité importantes

• Lire toutes les consignes et les conserver pour consultation ultérieure.
• Observer tous les avertissements et les consignes qui sont affichés sur l'appareil.
• Ne pas placer l'appareil sur une surface instable (chariot, support, table, etc.). Une chute de l'appareil risque de causer de graves dommages.
• Ne pas utiliser l'appareil à proximité de l'eau.
• Ne pas placer l'appareil à proximité ou sur des chaufferettes ou des registres de chaleur. L'armoire de l'appareil comporte des fentes et des ouvertures pour permettre une bonne ventilation. Pour assurer un fonctionnement fiable et pour prévenir la surchauffe, ces ouvertures ne doivent jamais être bloquées ou couvertes.
• L'appareil ne devrait jamais être placé sur une surface molle (lit, sofa, tapis, etc.), car cela bloquerait ses ouvertures d'aération. De la même façon, l'appareil ne doit pas être placé dans un boîtier encastré à moins qu'une ventilation adéquate ne soit fournie.
• Ne jamais renverser de liquide sur l'appareil.
• Débrancher l'appareil de la prise murale avant de nettoyer. Ne pas utiliser de nettoyants liquides ou en aérosol. Utiliser un chiffon humide pour le nettoyage.
• L'appareil doit être utilisé avec le type d'alimentation électrique indiqué sur l'étiquette. En cas d'incertitude quant au type d'alimentation disponible, consulter le concessionnaire ou la compagnie d'électricité locale.
• Ne rien laisser reposer sur le cordon d'alimentation ou les câbles. Acheminer le cordon d'alimentation ou les câbles de façon à ce qu'ils ne soient pas piétinés ou qu'ils ne puissent pas provoquer de chute.
• Si une rallonge est utilisée avec cet appareil, s'assurer que le total de l'intensité nominale de tous les produits utilisés sur ce cordon ne dépasse pas l'intensité nominale de la rallonge. S'assurer que la capacité nominale totale de tous les produits branchés dans la prise murale ne dépasse pas 15 ampères.

Consignes de sécurité importantes

• Positionner soigneusement les câbles et les câbles d'alimentation du système. S'assurer que rien ne repose sur les câbles.
• Pour aider à protéger le système contre les hausses et les baisses transitoires soudaines de l'alimentation électrique, il est recommandé de brancher les dispositifs à un parasurtenseur, un filtre de secteur ou un onduleur Tripp Lite.
• Au moment de raccorder ou de déconnecter l'alimentation des alimentations connectables à chaud, observer les normes directrices suivantes :

o Installer l'alimentation avant de brancher le câble d'alimentation à l'alimentation.
o Débrancher le cordon d'alimentation avant de couper l'alimentation.
o Si le système a plusieurs sources d'alimentation, débrancher l'alimentation du système en débranchant tous les câbles d'alimentation des alimentations.

- Ne jamais pousser des objets quelconques à l'intérieur ou à travers les fentes de l'armoire. Ils risqueraient de toucher des points de tension dangereux ou de court-circuiter des pièces, ce qui présenterait un risque d'incendie ou de décharge électrique.

- Si les conditions suivantes se présentent, débrancher l'appareil de la prise murale et l'apporter pour être réparé par du personnel d'entretien qualifié.

o Le cordon d'alimentation ou la fiche est endommagé/endommagée ou usé/usée.
o Du liquide a été renversé dans l'appareil.
o L'appareil a été exposé à la pluie ou à l'eau.
o L'appareil a été échappé ou l'armoire a été endommagée.
o L'appareil présente un changement notable de performance, indiquant le besoin d'un entretien.
o L'appareil ne fonctionne pas normalement bien que les instructions d'utilisation aient été respectées.

Consignes de sécurité importantes

• Ajuster uniquement les commandes qui sont couvertes dans les instructions d'utilisation. Un mauvais ajustement des autres commandes pourrait causer des dommages entraînant des réparations importantes par un technicien qualifié.
• Cet appareil est conçu pour les systèmes de distribution d'énergie TI avec une tension phase-à-phase pouvant atteindre jusqu'à 230 V.
• Pour éviter d'endommager l'installation, il est important que tous les appareils soient correctement mis à la masse.
• Cet appareil est équipé d'une fiche de type à 3 fils mise à la masse. Il s'agit d'un dispositif de sécurité. S'il n'est pas possible d'insérer la fiche dans la sortie, contacter un électricien pour replacer la sortie par une autre qui accepte ce type de fiche. Ne pas tenter de modifier les dispositifs de sécurité de la fiche de type mise à la masse. Toujours respecter les normes locales/nationales.
• Avertissement! Il y a un risque d'explosion si la batterie est remplacée par un type de batterie incorrect. Ne pas tenter de réparer soi-même l'appareil. Confier l'entretien à du personnel d'entretien qualifié.

Remarque : Avant de procéder à l'installation, s'assurer que tous les appareils à être raccordés au commutateur écran-clavier-souris sont hors tension.

1. En utilisant des câbles audio/vidéo appropriés pour le modèle de commutateur, raccorder le port de sortie vidéo de chaque ordinateur étant ajouté aux ports d'entrée vidéo du commutateur écran-clavier-souris.
   Remarque : Les modèles offrant la possibilité d'un double moniteur nécessitent deux ports vidéos disponibles par ordinateur.

2. En utilisant les câbles USB A/B de l'appareil, raccorder un port USB sur chaque ordinateur étant ajouté aux ports d'entrée USB du commutateur écran-clavier-souris.

Remarque : Les modèles prenant en charge la CAC (carte d'accès commun) nécessitent un câble USB 2.0 A/B supplémentaire connecté à chaque ordinateur.

1. En utilisant des câbles audio stéréo de 3.5 mm, raccorder la sortie audio de chaque ordinateur étant ajouté aux ports d'entrée audio du commutateur écran-clavier-souris.

2. En utilisant le câble audio/vidéo approprié, raccorder un moniteur approprié pour le modèle du commutateur au port de sortie vidéo de la console du commutateur écran-clavier-souris.

3. Raccorder un clavier et une souris USB câblés aux ports du clavier et de la souris USB de la console du commutateur écran-clavier-souris.

Remarque : Les claviers et les souris avec un concentrateur USB interne ou des fonctions de dispositif composite ne sont pas pris en charge. Les claviers et les souris sans fil ne sont pas pris en charge.

1. Raccorder un ensemble de haut-parleurs au port de sortie audio de la console du commutateur écran-clavier-souris en utilisant un câble audio stéréo de 3,5 mm.

Remarque : Les microphones ou les casques d'écoute à microphones ne sont pas pris en charge.

1. Pour les modèles avec le soutien CAC, raccorder un lecteur CAC au port CAC de la console du commutateur écran-clavier-souris.

Remarque : Les lecteurs CAC avec des sources d'alimentation externes ne sont pas pris en charge.

Installation

1. Mettre le commutateur écran-clavier-souris sous tension en branchant le bloc d'alimentation externe inclus et en le raccordant à un parasurtenseur, à l'unité de distribution de puissance (PDU) ou à un onduleur Tripp Lite.
2. Mettre tous les ordinateurs connectés et le moniteur sous tension. Les voyants à DEL du panneau avant commenceront à clignoter.

Remarque : L'ordinateur connecté au port 1 sera toujours sélectionné par défaut après le démarrage.

1. Pour passer d'un ordinateur connecté à un autre, pousser simplement sur le bouton d'entrée désiré sur le panneau avant du commutateur écran-clavier-souris. Si un port d'entrée est sélectionné, le voyant à DEL de ce port s'allumera.

Commutation du clavier et de la souris

Remarque : La commutation du clavier et de la souris ne s'applique pas aux modèles écran-clavier-souris avec un seul port de console vidéo.

Après avoir connecté tous les dispositifs au commutateur écran-clavier-souris sécurisé de la série B002, une configuration du mode d'affichage et de la topologie de l'affichage doit être sélectionnée. Par défaut, les commutateurs écran-clavier-souris de la série B002 sont configurés en mode tête unique et une topologie avec quatre écrans disposés horizontalement, à partir du Port 1.

Remarque : Si un ou plusieurs des ordinateurs d'entrée ont plusieurs écrans, Multi-Head Display Mode (mode d'affichage à plusieurs têtes) doit être sélectionné. Sinon, sélectionner Single-Head Display Mode (mode d'affichage à tête unique).

Commutation du clavier et de la souris

Le tableau ci-dessous indique les commandes de touches rapides du clavier pour le mode d'affichage :

COMMANDES TOUCHES RAPIDES
Mode d'affichage à tête unique CTRL + CTRL + K + S
Mode d'affichage à plusieurs têtes	CTRL + CTRL + K + M

Commutation du clavier et de la souris en mode tête unique

En plus de la commutation des canaux traditionnelle en utilisant les boutons qui se trouvent sur le panneau avant, le clavier et la souris prennent également en charge le contrôle du curseur des canaux sélectionnés. Cette technologie permet une commutation harmonieuse entre les ordinateurs en déplaçant le curseur de la souris d'un écran à l'autre. Les utilisateurs peuvent facilement passer d'un ordinateur à un autre pour productivité accrue.

1. La fonctionnalité du clavier et de la souris pour les appareils à écran-clavier-souris est uniquement disponible une fois que l'appareil a été mis en mode clavier-souris; consulter le guide d'outils pour l'administrateur pour plus de détails.
2. Lorsque l'appareil est mis en mode clavier-souris, il se comportera de la même façon que les modèles clavier-souris du produit.
3. La principale différence lorsque l'appareil est mis en mode clavier-souris est que le contrôle au moyen du curseur des canaux sélectionnés est disponible comme méthode supplémentaire pour commuter l'ordinateur connecté.

Commutation du clavier et de la souris

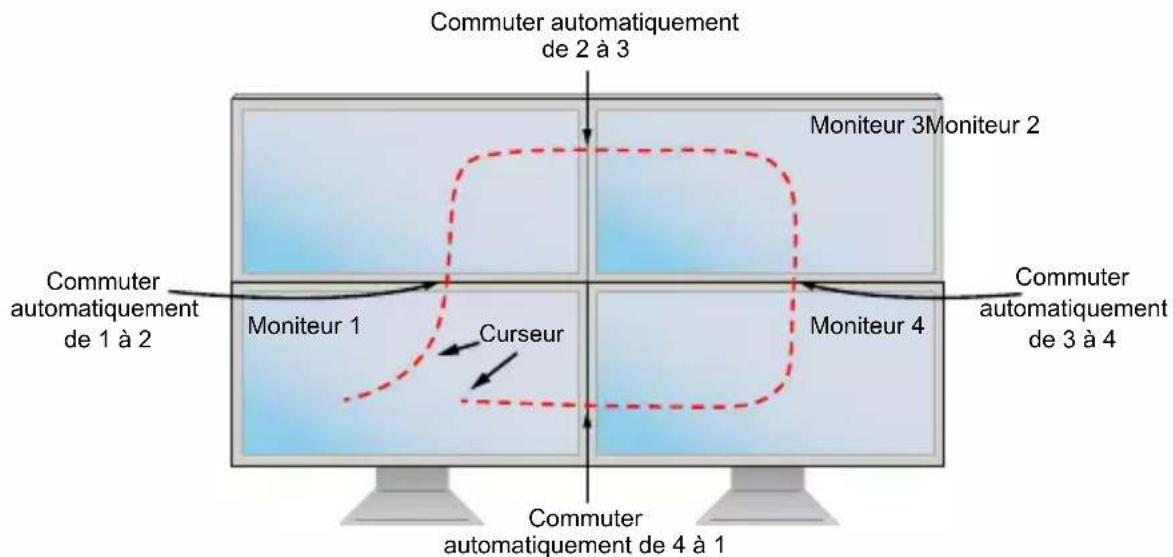

1. L'illustration ci-dessous indique comment cette fonctionnalité fonctionne :

Remarque : Le contrôle du curseur des canaux sélectionnés peut seulement être utilisé en mode Single-Head Display (affichage à tête unique).

Commutation du clavier et de la souris en mode plusieurs têtes

Lorsque des ordinateurs à affichages multiples sont utilisés, le contrôle du curseur des canaux sélectionnés ne passera plus automatiquement d'un moniteur à un autre. Le contrôle du curseur des canaux sélectionnés s'effectuera maintenant en appuyant deux fois sur la molette de défilement et en déplaçant la souris dans la direction du canal auquel l'utilisateur souhaite accéder.

Remarque : La commutation du mode d'affichage à plusieurs têtes doit être utilisée si l'un des quatre ordinateurs a plusieurs écrans.

La configuration de l'installation doit correspondre à l'une des configurations de topologie d'affichage prédéfinies de la série B002. Les commutateurs écran-clavier-souris sécurisés de la série B002 ont des topologies d'affichage configurables qui peuvent être facilement sélectionnées par le biais des commandes de touches rapides du clavier.

Commutation du clavier et de la souris

L'illustration ci-dessous indique comment cette fonctionnalité fonctionne :

r sur la roue de la souris à deux reprises. Déplacer l directi de l'ore

Cliquer sur la roue de la souris à deux reprises.

Déplacer la souris dans la direction de l'écran de l'ordinateur cible.

Commutation du clavier et de la souris

Les topologies d'affichage disponibles et leurs commandes de touches rapides sont indiquées ci-dessous :

Les commandes de touches rapides ci-dessous sont pour plusieurs rangées.

(1) Commande de touches rapides : « CTRL + CTRL + H + 4 + ENTER »

1 2 3

4

(2) Commande de touches rapides : « CTRL + CTRL + H + 2 + ENTER »

1	2
3	4

(3) Commande de touches rapides : « CTRL + CTRL + H + 3 + ENTER »

1 2 3

(4) Commande de touches rapides : « CTRL + CTRL + H + 1 + ENTER »

1

2

3

4

Les commandes de touches rapides ci-dessous sont pour une rangée seulement.

(1) Commande de touches rapides : « CTRL + CTRL + W + 4 + ENTER »

1 2 3

4

(2) Commande de touches rapides : « CTRL + CTRL + w + 3 + ENTER »

1 2 3

Remarque: Port 4 N/A

(3) Commande de touches rapides : « CTRL + CTRL + W + 2 + ENTER »

1

2

Remarque:Ports 3,4 N/A

(4) Commande de touches rapides : « CTRL + CTRL + W + 1 + ENTER »

1	Remarque:Ports 2-4 N/A

Voyants à DEL du commutateur écran-clavier-souris

Voyants à DEL de sélection des ports

• Lorsque le voyant à DEL est éteint, le port correspondant n'est pas actuellement sélectionné.
• Lorsque le voyant à DEL est allumé, le port correspondant est actuellement sélectionné.
• Lorsque le voyant à DEL clignote, le processus d'apprentissage EDID est en cours.

Voyants à DEL des boutons-poussoirs

• Lorsque le voyant à DEL du bouton-poussoir d'un port non sélectionné est éteint, le port correspondant n'est pas actuellement sélectionné.
• Lorsque le voyant à DEL du bouton-poussoir d'un port sélectionné est éteint, la fonctionnalité CAC a été désactivée pour le port correspondant.
• Lorsque le voyant à DEL du bouton-poussoir est allumé, le port correspondant est actuellement sélectionné et la fonctionnalité CAC est activée.
• Lorsque le voyant à DEL du bouton-poussoir clignote, le processus d'apprentissage EDID est en cours.

Voyants à DEL de sélection des ports et des boutons-poussoirs

- Lorsque tous les voyants à DEL de sélection des ports et des boutons-poussoirs clignotent simultanément, le périphérique USB connecté au port du clavier ou de la souris de la console a été rejeté.

Voyant à DEL du port vidéo de la console

• Lorsque le voyant à DEL est éteint, aucun moniteur n'est connecté.
• Lorsque le voyant à DEL est allumé, un moniteur est connecté.
• Lorsque le voyant à DEL clignote, il y a un problème avec EDID. Effectuer la procédure d'apprentissage EDID (consulter la section Apprentissage EDID pour des détails) pour résoudre le problème.

Voyants à DEL du commutateur écran-clavier-souris

Voyant à DEL du port CAC de la console

• Lorsque le voyant à DEL est éteint, aucun dispositif CAC n'est connecté.
• Lorsque le voyant à DEL est allumé, un dispositif CAC autorisé et fonctionnel est connecté.
• Lorsque le voyant à DEL clignote, un périphérique non CAC est connecté.

Apprentissage EDID

Les modèles de commutateur écran-clavier-souris avec une sortie vidéo DVI-I et HDMI sont conçus pour l'apprentissage de l'EDID du moniteur connecté à la mise sous tension. Si un nouveau moniteur est connecté au commutateur écran-clavier-souris, une mise sous tension est requise. Pour indiquer à l'utilisateur que le processus d'apprentissage EDID est en cours, les voyants à DEL verts du panneau avant et les voyants à DEL bleus du bouton-poussoir clignoteront pendant environ 10 secondes. Pour les modèles de commutateur écran-clavier-souris à double moniteur, l'appareil procédera à l'apprentissage EDID du second moniteur connecté après la lecture de l'EDID du premier moniteur, avec les voyants à DEL du panneau avant qui clignotent pour indiquer que le processus est en cours. Lorsque les voyants à DEL du panneau avant cessent de clignoter, le processus d'apprentissage EDID est terminé.

Les modèles de commutateur écran-clavier-souris avec sortie vidéo DisplayPort utilisent les informations EDID intégrées qui sont configurées à une résolution HD (1 080 p maximum), ce qui permettra le fonctionnement initial avec la plupart des moniteurs DisplayPort. À des fins de sécurité, l'apprentissage EDID des écrans DisplayPort peut être effectué uniquement par un administrateur authentifié. Suivre les étapes ci-dessous pour effectuer l'apprentissage EDID sur le moniteur DisplayPort :

1. Ce processus devrait commencer par la mise hors tension du commutateur écran-clavier-souris et de l'ordinateur qui sont connectés l'un à l'autre.
2. Connecter un câble DisplayPort entre le port de sortie DisplayPort de l'ordinateur et le port d'entrée DisplayPort du port 1 du commutateur écran-clavier-souris.
3. En utilisant un câble pour dispositif USB A/B, raccorder un port USB disponible sur l'ordinateur au port d'entrée USB-B du port 1 du commutateur écran-clavier-souris.
4. Connecter un moniteur DisplayPort au port de sortie vidéo de la console du commutateur écran-clavier-souris en utilisant un câble DisplayPort.

Apprentissage EDID

1. Raccorder un clavier et une souris USB câblés aux ports du clavier et de la souris USB de la console du commutateur écran-clavier-souris.
   Remarque : Les claviers et les souris avec un concentrateur USB interne ou des fonctions de dispositif composite ne sont pas pris en charge. Les claviers et les souris sans fil ne sont pas pris en charge.
2. Mettre l'ordinateur et le commutateur écran-clavier-souris sous tension.
3. Depuis l'ordinateur connecté, télécharger l'outil Administration et gestion de la sécurité en visitant tripplite.com/support.
4. Une fois téléchargé, exécuter le fichier exécutable de l'outil Administration et gestion de la sécurité. L'écran Administration et gestion de la sécurité s'affichera.
5. Amorcer la session en appuyant sur la configuration de touches rapides suivantes, une touche après l'autre.

[Alt][Alt][c][n][f][g]

1. Une fois la configuration terminée, la souris connectée au commutateur écran-clavier-souris cessera de fonctionner. Un message-guide s'affichera pour saisir le numéro de justifiant d'identité.

11.Se connecter en saisissant le nom d'utilisateur par défaut admin, puis en appuyant sur Entrer.

1. Saisir le mot de passe par défaut 12345, puis appuyer sur Entrer.

2. Sept options s'afficheront dans un menu numérique. Sélectionner l'option 6, puis appuyer sur Entrer.

3. Un menu s'affichera, invitant à sélectionner le mode. Taper local, puis appuyer sur Entrer. L'outil Administration et gestion de la sécurité va automatiquement apprendre et stocker l'EDID de l'écran. Le dispositif va ensuite se réinitialiser et redémarrer. À la fin du démarrage, s'assurer que tous les ordinateurs connectés affichent correctement la vidéo sur le moniteur connecté.

Diverses fonctionnalités du commutateur écran-clavier-souris

Remarque : Les étapes suivantes s'adressent uniquement à l'administrateur du système.

Fonctionnalité de désactivation de la CAC

Pour désactiver la CAC de n'importe quel port sur le commutateur écran-clavier-souris (tous les ports CAC sont activés par défaut), utiliser les boutons-poussoirs du panneau avant pour commuter le commutateur écran-clavier-souris au port pour lequel le mode CAC doit être changé. Une fois sélectionné, le voyant à DEL du bouton-poussoir pour le port sélectionné s'allumera en bleu pour indiquer que la fonctionnalité CAC est activée. Appuyer sur le bouton et le maintenir enfoncé pendant 3 secondes jusqu'à ce que le voyant à DEL du bouton-poussoir s'éteigne. La fonctionnalité CAC pour le port est maintenant désactivée.

Fonctionnalité d'activation de la CAC

Pour activer la CAC de n'importe quel port sur le commutateur écran-clavier-souris, utiliser les boutons-poussoirs du panneau avant pour commuter le commutateur écran-clavier-souris au port pour lequel le mode CAC doit être changé. Une fois sélectionné, le voyant à DEL du bouton-poussoir pour ce canal spécifique devrait s'éteindre pour indiquer que la fonctionnalité CAC est désactivée. Appuyer sur le bouton et le maintenir enfoncé pendant 3 secondes jusqu'à ce que le voyant à DEL du bouton-poussoir s'allume. La fonctionnalité CAC pour le port est maintenant activée.

Diverses fonctionnalités du commutateur écran-clavier-souris

Configuration du port CAC

Remarque : Les étapes suivantes s'adressent à l'administrateur du système.

La configuration du port CAC est une fonctionnalité optionnelle permettant l'enregistrement de tout périphérique USB afin qu'il puisse fonctionner avec le commutateur écran-clavier-souris. Un seul périphérique peut être enregistré à la fois et seule le périphérique enregistré pourra fonctionner avec le commutateur écran-clavier-souris. Si un périphérique autre que le périphérique enregistré est branché dans le port CAC USB-A, il ne fonctionnera pas. Si aucun périphérique n'est enregistré, le commutateur écran-clavier-souris fonctionnera avec un lecteur CAC par défaut. Pour configurer le port CAC USB-A, suivre les instructions ci-dessous.

Remarque : Un seul ordinateur connecté au port 1 est requis pour cette opération.

1. Ouvrir le programme Administration et gestion de la sécurité (consulter la section Apprentissage EDID pour des instructions sur le téléchargement). L'écran Administration et gestion de la sécurité s'affichera.

2. Amorcer la session en appuyant sur la configuration de touches rapides suivantes, une touche après l'autre.

[Alt][Alt][c][n][f][g]

1. Une fois la configuration terminée, la souris connectée au commutateur écran-clavier-souris cessera de fonctionner. Un message-guide s'affichera pour saisir le numéro de justifiant d'identité.

2. Se connecter en saisissant le nom d'utilisateur par défaut admin, puis en appuyant sur Entrer.

3. Saisir le mot de passe par défaut 12345, puis appuyer sur Entrer.

4. Sélectionner l'option 2 depuis le menu sur l'écran, puis appuyer sur Entrer.

5. Raccorder le périphérique USB à être enregistré sur le port CAC USB-A de la console sur le commutateur écran-clavier-souris. Attendre que le commutateur écran-clavier-souris fasse la lecture des informations du nouveau périphérique.

Diverses fonctionnalités du commutateur écran-clavier-souris

1. Une fois l'enregistrement terminé, le commutateur écran-clavier-souris dressera à l'écran une liste des informations du périphérique nouvellement configuré et vibrera 3 fois.

VÉRIFICATION : Vidage de mémoire du journal des événements

Remarque : Les étapes suivantes s'adressent à l'administrateur du système.

Le journal des événements est un rapport détaillé des activités critiques stockées dans le commutateur écran-clavier-souris ou dans la mémoire du commutateur écran-clavier-souris. Pour afficher ou vider le journal des événements, suivre les instructions ci-dessous.

Remarque : Un seul ordinateur connecté au port 1 est requis pour cette opération.

1. Ouvrir le programme Administration et gestion de la sécurité (consulter la section Apprentissage EDID pour des instructions sur le téléchargement). L'écran Administration et gestion de la sécurité s'affichera.

Diverses fonctionnalités du commutateur écran-clavier-souris

1. Initier la section en appuyant sur la configuration de touches rapides suivantes. Frapper chaque touche une après l'autre.
   [Alt][Alt][c][n][f][g]
2. Une fois la configuration terminée, la souris connectée au commutateur écran-clavier-souris cessera de fonctionner. Un message-guide s'affichera pour saisir le numéro de justifiant d'identité.
3. Se connecter en saisissant le nom d'utilisateur par défaut admin, puis en appuyant sur Entrer.
4. Saisir le mot de passe par défaut 12345, puis appuyer sur Entrer.
5. Demander le vidage du journal en sélectionnant l'option 5 dans le menu.

Diverses fonctionnalités du commutateur écran-clavier-souris

RÉINITIALISER : Rétablir les valeurs par défaut

Remarque : Les étapes suivantes s'adressent à l'administrateur du système.

Rétablir les valeurs par défaut réinitialisera tous les paramètres sur le commutateur écran-clavier-souris à leur valeur d'origine :

• Mode commutateur écran-clavier-souris
  • L'enregistrement du port CAC sera supprimé.
• Les paramètres du commutateur écran-clavier-souris seront réinitialisés à la configuration d'usine par défaut.

Pour rétablir la configuration d'usine par défaut, suivre les étapes ci-dessous.

Remarque : Un seul ordinateur connecté au port 1 est requis pour cette opération.

1. Ouvrir le programme Administration et gestion de la sécurité (consulter la section Apprentissage EDID pour des instructions sur le téléchargement). L'écran Administration et gestion de la sécurité s'affichera.

2. Amorcer la session en appuyant sur la configuration de touches rapides suivantes, une touche après l'autre.

[Alt][Alt][c][n][f][g]

1. Une fois la configuration terminée, la souris connectée au commutateur écran-clavier-souris cessera de fonctionner. Un message-guide s'affichera pour saisir le numéro de justifiant d'identité.

2. Se connecter en saisissant le nom d'utilisateur par défaut admin, puis en appuyant sur Entrer.

3. Saisir le mot de passe par défaut 12345, puis appuyer sur Entrer.

4. Sélectionner l'option 7 depuis le menu sur l'écran, puis appuyer sur Entrer pour rétablir les paramètres de configuration d'usine par défaut du commutateur écran-clavier-souris.

Remarque : Une liste détaillée des fonctionnalités et des instructions pour l'utilitaire Administration et gestion de la sécurité se trouvent dans le Guide de l'administrateur qui peut être obtenu en visitant tripplite.com/support.

Diverses fonctionnalités du commutateur écran-clavier-souris

Autotest de démarrage

Si tous les voyants à DEL du panneau avant sont allumés et ne clignotent pas, l'autotest de démarrage a échoué et toutes les fonctions sont désactivées. Vérifier qu'aucun des boutons de sélection de l'alimentation du panneau avant n'est coincé. Le cas échéant, relâcher le bouton coincé, puis recycler l'alimentation. Si l'autotest de démarrage continue d'échouer, contacter le soutien technique de Tripp Lite à tripplite.com/support.

Garantie

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

TRIPP·LITE
