U442DOCK20VMB - Système de vidéo conférence Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de montage VESA
Marque	Tripp Lite
Modèle	U442-DOCK20-VMB
Compatibilité VESA	100 x 100 mm et 75 x 75 mm
Matériau	Acier électrozingué laminé à froid de qualité commerciale
Contenu de l'emballage	Plaque de montage, 2 vis M3, 2 vis M4
Dimensions approximatives	110 x 110 x 2 mm
Poids approximatif	250 g
Usage	Montage de la station d'accueil USB-C U442-DOCK20-B à l'arrière d'un moniteur
Gestion des câbles	Oui, permet de dissimuler les câbles derrière le moniteur
Fixation	Vis M3 pour la station d'accueil, vis M4 pour le moniteur
Installation	Simple, instructions incluses ; nécessite un tournevis
Garantie	Garantie à vie limitée (réparation ou remplacement)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Vérifier la capacité de charge du moniteur avant installation ; utiliser uniquement les vis fournies
Compatibilité stations d'accueil	Tripp Lite U442-DOCK20-B uniquement
Couleur	Gris métallisé (acier)
Fabricant	Tripp Lite, Chicago, IL, USA

FOIRE AUX QUESTIONS - U442DOCK20VMB Tripp Lite

Quelles sont les dimensions de la plaque de montage U442-DOCK20-VMB ?

La plaque mesure environ 110 x 110 mm avec une épaisseur de 2 mm. Ces dimensions sont adaptées aux normes VESA 100x100 et 75x75.

Est-elle compatible avec tous les moniteurs VESA ?

Elle est compatible avec les moniteurs équipés de fixations VESA aux normes 100x100 mm ou 75x75 mm. Assurez-vous que votre moniteur supporte le poids supplémentaire de la station d'accueil.

Puis-je utiliser cette plaque avec une autre station d'accueil que la U442-DOCK20-B ?

Non, cette plaque est spécifiquement conçue pour la station d'accueil Tripp Lite U442-DOCK20-B. L'utilisation avec d'autres modèles n'est pas garantie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme (Phillips) pour serrer les vis M3 et M4 fournies. Aucun autre outil n'est requis.

Comment nettoyer la plaque de montage ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement en acier électrozingué.

Quelle est la garantie offerte avec ce produit ?

Tripp Lite offre une garantie à vie limitée qui couvre les défauts de matériaux et de fabrication. En cas de problème, contactez Tripp Lite pour une réparation ou un remplacement.

Puis-je monter la plaque sur un mur au lieu d'un moniteur ?

La plaque est conçue pour être fixée à l'arrière d'un moniteur via les trous VESA. Un montage mural nécessiterait un support mural VESA séparé et n'est pas prévu par ce produit.

Est-ce que la plaque supporte le poids de la station d'accueil ?

Oui, la plaque en acier électrozingué est suffisamment robuste pour supporter le poids de la station d'accueil U442-DOCK20-B (environ 500 g). Veillez à ce que votre moniteur puisse également supporter ce poids.

Comment installer la plaque de montage ?

1) Fixez la plaque à la station d'accueil à l'aide des vis M3 fournies. 2) Fixez l'ensemble à l'arrière du moniteur en utilisant les vis M4 dans les trous VESA compatibles. Serrez fermement.

Y a-t-il des précautions de sécurité à prendre ?

Assurez-vous que le moniteur est suffisamment solide pour supporter le poids ajouté. Utilisez uniquement les vis fournies. Ne serrez pas excessivement pour éviter d'endommager le filetage.

MODE D'EMPLOI U442DOCK20VMB Tripp Lite

Guide d'installation

Plaque de montage VESA pour le U442-DOCK20-B

Modèle : U442-DOCK20-VMB

English 1 • Espanol 8

Pycckn 22 · Deutsch 29

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA · tripplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Permet de monter en toute sécurité la station d'accueil USB-C U442-DOCK20-B de Tripp Lite à l'arrête d'un monitateur
• Compatible avec les tailles de montage VESA de 100 × 100 mm et de 75 × 75 mm
• Fabriquée en acier electrozingué laminé à froid de qualité commerciale pour résister à une'utilisation dans des applications commerciales
• Offre une station de travail sans encombrement avec une gestion des cables derrière le moniteur

L'emballage comprehend

U442-DOCK20-VMB
(x2) vis M3
(x2) vis M4

Configuration requise

• Station d'accueil USB-C U442-DOCK20-B

Instructions de montage

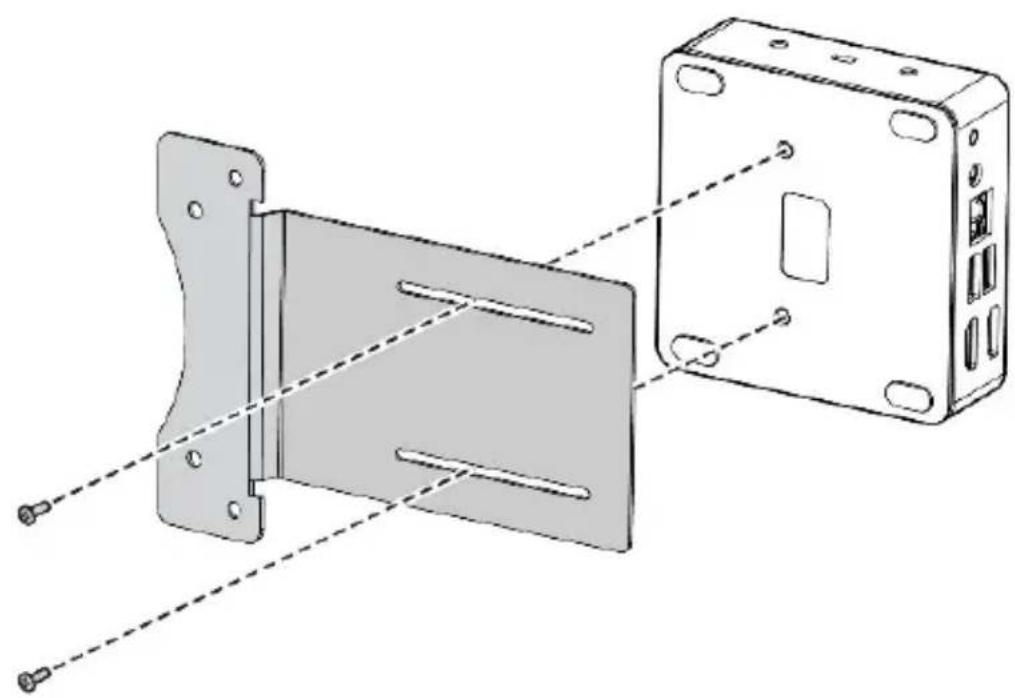

1 À l'aide des vis M3 incluses, fixer la plaque de montage VESA à la partie inférieure du U442-DOCK20-B.

Instructions de montage

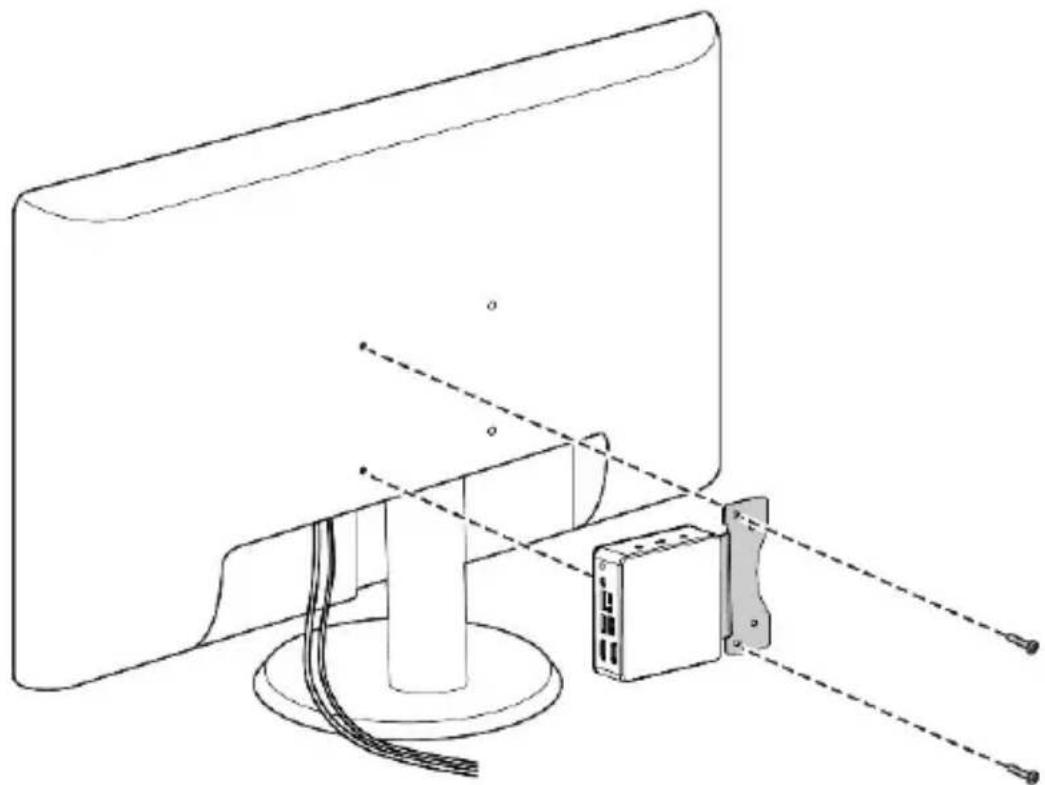

2 À l'aide des vis M4 incluses, fixer la plaque de montage à a la l'arrière du moniteur.

Remarque: Seules les tailles de montage VESA 100 x 100 mm et 75 x 75 mm VESA sont compatibles.

Instructions de montage

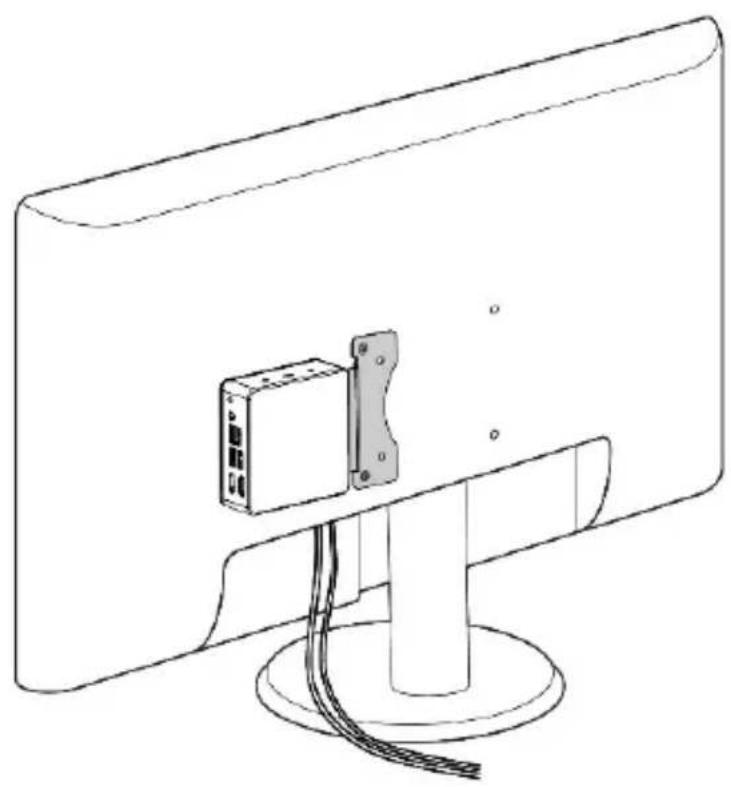

3 L'installation est terminée. Consulter le manuel de l'utilisateur U442-DOCK20-B pour des instructions sur l'installation et le fonctionnement.

Garantie

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matérielux et de fabrication pendant toute sa durée de vie. Si le produit s'avéré défectueux en raison d'un vice de matérieliaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retard.

Les garanties de tous les parasurtenseurs TRIPP LITE seront annulées s'ils ont été branchés à la sortie d'un ondueur. Les garanties de tous les ondleurs TRIPP LITE seront annulées si un parasurtenseur a été branché à ses prises de sortie.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGueur, TOUTE GARANTIE IMPLICITE, Y COMPRISTOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

Garantie

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

English 1 · Espanol 8
Français 15 · Deutsch 29

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.
