U442DOCK20VMB - Videokonferenzsystem Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	VESA-Montageplatte
Marke	Tripp Lite
Modell	U442-DOCK20-VMB
VESA-Kompatibilität	100 x 100 mm und 75 x 75 mm
Material	Handelsübliche, kaltgewalzte, galvanisch verzinkte Stahl
Verpackungsinhalt	Montageplatte, 2 M3-Schrauben, 2 M4-Schrauben
Ungefähre Abmessungen	110 x 110 x 2 mm
Ungefähres Gewicht	250 g
Verwendung	Montage der USB-C-Dockingstation U442-DOCK20-B an der Rückseite eines Monitors
Kabelmanagement	Ja, ermöglicht das Verstecken der Kabel hinter dem Monitor
Befestigung	M3-Schrauben für die Dockingstation, M4-Schrauben für den Monitor
Installation	Einfach, Anleitung enthalten; Schraubenzieher erforderlich
Garantie	Eingeschränkte lebenslange Garantie (Reparatur oder Ersatz)
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Überprüfen Sie die Tragfähigkeit des Monitors vor der Installation; verwenden Sie nur die mitgelieferten Schrauben
Dockingstation-Kompatibilität	Nur Tripp Lite U442-DOCK20-B
Farbe	Metallic-Grau (Stahl)
Hersteller	Tripp Lite, Chicago, IL, USA

Häufig gestellte Fragen - U442DOCK20VMB Tripp Lite

Welche Abmessungen hat die Montageplatte U442-DOCK20-VMB?

Die Platte misst etwa 110 x 110 mm bei einer Dicke von 2 mm. Diese Abmessungen sind für die VESA-Normen 100x100 und 75x75 geeignet.

Ist sie mit allen VESA-Monitoren kompatibel?

Sie ist kompatibel mit Monitoren, die mit VESA-Befestigungen der Normen 100x100 mm oder 75x75 mm ausgestattet sind. Stellen Sie sicher, dass Ihr Monitor das zusätzliche Gewicht der Dockingstation tragen kann.

Kann ich diese Platte mit einer anderen Dockingstation als der U442-DOCK20-B verwenden?

Nein, diese Platte ist speziell für die Tripp Lite Dockingstation U442-DOCK20-B entwickelt. Die Verwendung mit anderen Modellen ist nicht garantiert.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher (Phillips) zum Anziehen der mitgelieferten M3- und M4-Schrauben. Keine weiteren Werkzeuge erforderlich.

Wie reinige ich die Montageplatte?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie aggressive Chemikalien, die die galvanisch verzinkte Stahlbeschichtung beschädigen könnten.

Welche Garantie wird für dieses Produkt gewährt?

Tripp Lite gewährt eine eingeschränkte lebenslange Garantie, die Material- und Verarbeitungsfehler abdeckt. Bei Problemen wenden Sie sich an Tripp Lite für Reparatur oder Ersatz.

Kann ich die Platte an einer Wand statt an einem Monitor montieren?

Die Platte ist für die Befestigung an der Rückseite eines Monitors über die VESA-Löcher vorgesehen. Eine Wandmontage würde eine separate VESA-Wandhalterung erfordern und ist nicht für dieses Produkt vorgesehen.

Trägt die Platte das Gewicht der Dockingstation?

Ja, die Platte aus galvanisch verzinktem Stahl ist robust genug, um das Gewicht der Dockingstation U442-DOCK20-B (ca. 500 g) zu tragen. Stellen Sie sicher, dass Ihr Monitor dieses Gewicht ebenfalls tragen kann.

Wie installiere ich die Montageplatte?

1) Befestigen Sie die Platte mit den mitgelieferten M3-Schrauben an der Dockingstation. 2) Befestigen Sie die Einheit mit den M4-Schrauben in den kompatiblen VESA-Löchern an der Rückseite des Monitors. Ziehen Sie sie fest.

Gibt es Sicherheitsvorkehrungen zu beachten?

Stellen Sie sicher, dass der Monitor stark genug ist, um das zusätzliche Gewicht zu tragen. Verwenden Sie nur die mitgelieferten Schrauben. Ziehen Sie nicht zu fest an, um das Gewinde nicht zu beschädigen.

BEDIENUNGSANLEITUNG U442DOCK20VMB Tripp Lite

Installationsanleitung

VESA-Montageplatte für das U442-DOCK20-B

Modell: U442-DOCK20-VMB

English 1 • Espanol 8
Français 15 • Pusskyn 22

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• Sichere Befestigung der USB-C-Dockingstation U442-DOCK20-B von Tripp Lite an der Rückseite eines Monitors
• Untersutzt 100 × 100 ~mm und 75 × 75 ~mm VESA-Lochmuster
• Hergestellt aus langlebigem SECC-Metall, um amerziellen Anwendungen standzuhalten
• Bietet eine übersichtliche Arbeitsstation mit Kabelmanagement hinter dem Monitor

Im Paket enthalten

U442-DOCK20-VMB
(x2) M3-Schrauben
(x2) M4-Schrauben

Systemanforderungen

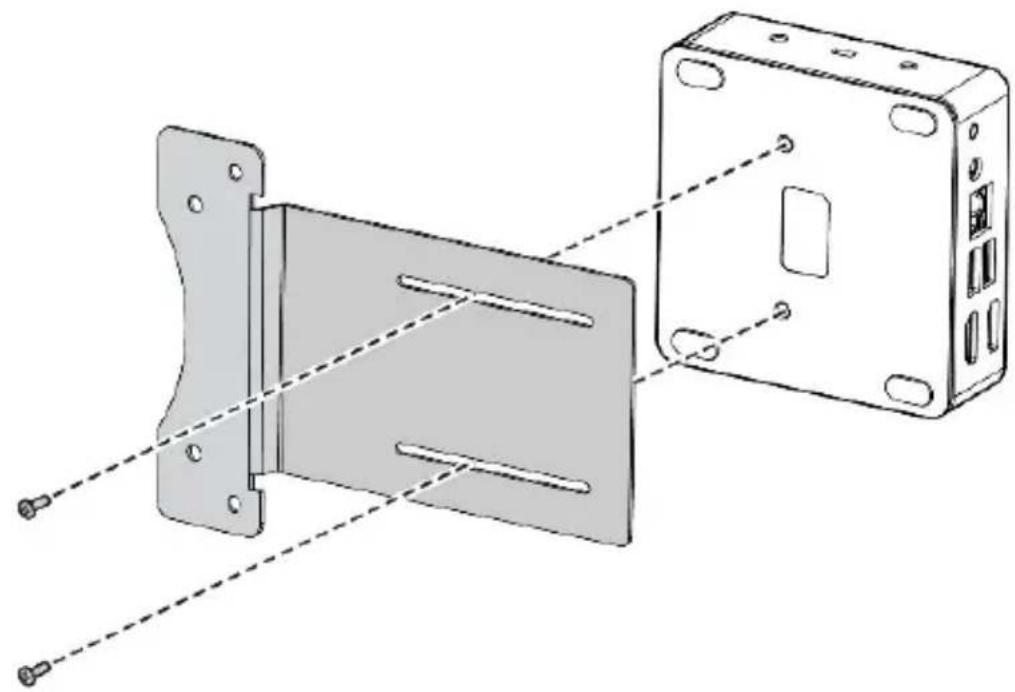

1 Befestigen Sie die VESA-Montageplatte mit den mitgelieferten M3-Schrauben an der Unterseite des U442-DOCK20-B.

Montageanleitung

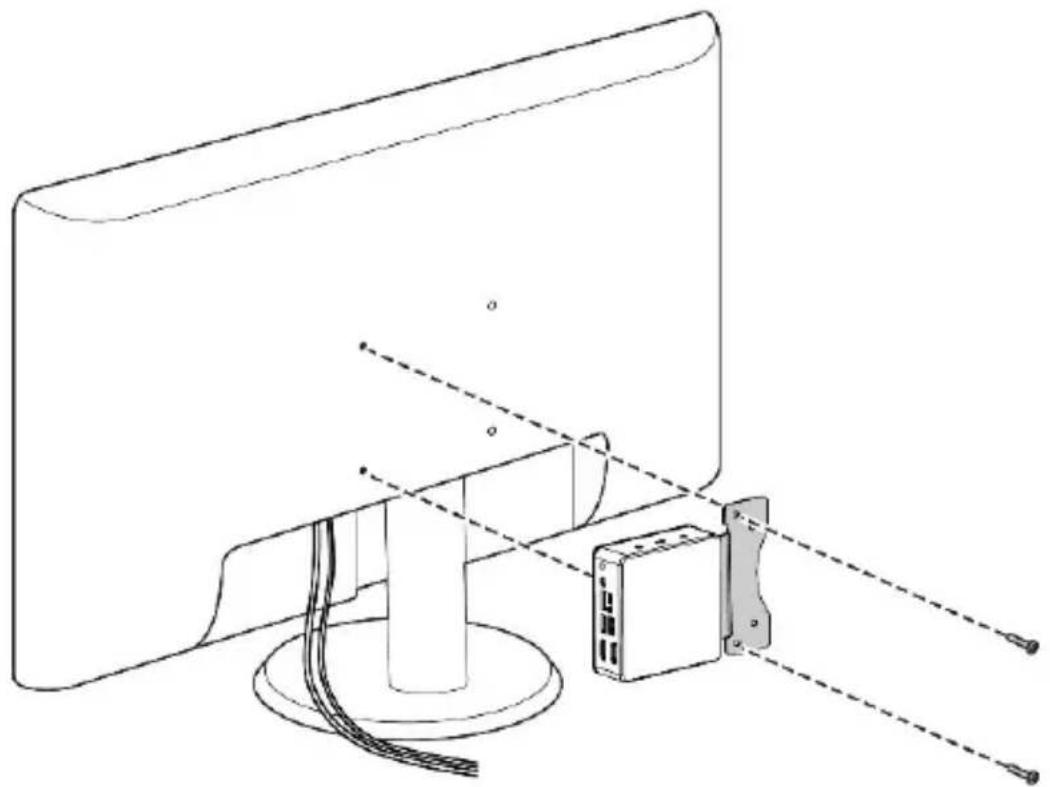

2 Befestigen Sie die Montageplatte mit den mitgelieferten the M4-Schrauben an der Rückseite des Monitors.

Hinweis: Es werden nur 100 × 100 mm und 75 × 75 mm VESA-Montagemuster unterstützt.

Montageanleitung

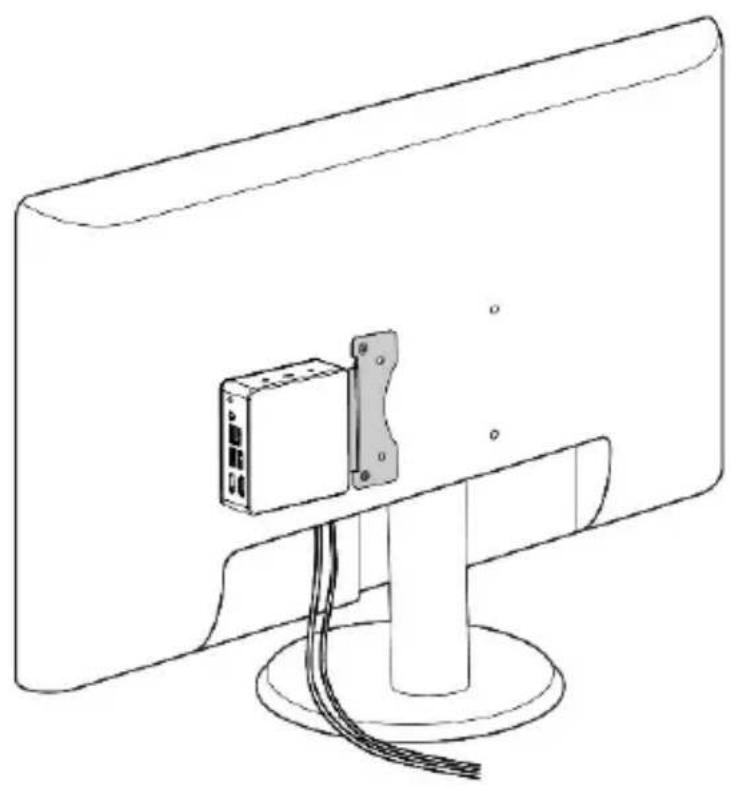

Die Installation ist abgeschlossen. Anweisungen zur Installation und zum Betrieb finden Sie im U442-DOCK20-B-Benutzerhandbuch.

Garantie

Lebenslange beschränkte Garantie

Der Verkäufer garantiert für die gesamte Produktlebensdauer, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zuteffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkäufer diese Fehler nach eigenen Ermessen beheben oder das Produkt ersetzen. Reparaturen unter dieser Garantie werden nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Der Verkäufer zahlt die Rücksendegebühren.

Die Garantien aller TRIPP LITE Überspannungsschutzvorrichtungen sind null und nichtig, wenn Sie an den Ausgang eines USV-Systems angeschlossen sind. Die Garantien aller TRIPP LITE USV-Systemes sind null und nichtig, wenn eine Überspannungsschutzvorrichtung an den Ausgang eines USV-Systems angeschlossen wurde.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DISE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nichtzutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

Garantie

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
