DWFSC3780MUL - Videokonferenzsystem Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Fester Wandhalter für flache oder gebogene Bildschirme
Modell	DWFSC3780MUL
Marke	Tripp Lite
VESA-Kompatibilität	300x300, 400x200, 400x400, 600x400 mm
Maximale Belastung	56,7 kg (125 lb)
Material	Stahl
Oberfläche	Schwarze Epoxidharzbeschichtung
Abmessungen (L x H x T)	Ca. 600 x 400 x 50 mm (je nach Konfiguration)
Nettogewicht	3,2 kg (7 lb)
Installation	An Holzständern oder massivem Beton/Ziegel
Garantie	5 Jahre eingeschränkt
Hauptfunktionen	Feste Wandmontage mit Sicherheitsstange und Kombinationsschloss zum Diebstahlschutz
Wartung	Alle 3 Monate die Befestigung überprüfen und ggf. nachziehen
Reinigung	Weiches, trockenes Tuch, keine Lösungsmittel
Sicherheit	Sicherheitsstange mit integriertem Kombinationsschloss
Ersatzteile	Schrauben, Unterlegscheiben, Abstandshalter im Lieferumfang; für Ersatz kontaktieren Sie Tripp Lite
Reparierbarkeit	Halter nicht reparierbar, Austausch bei Defekt
Verwendung	Nur für Innenräume
Mitgeliefertes Zubehör	Sicherheitsstange, Kombinationsschloss, Wasserwaage, Montagezubehör

Häufig gestellte Fragen - DWFSC3780MUL Tripp Lite

Welche Bildschirmtypen akzeptiert dieser Wandhalter?

Dieser Wandhalter Tripp Lite DWFSC3780MUL ist für flache oder gebogene Bildschirme mit VESA-Montagelöchern in den Formaten 300x300, 400x200, 400x400 und 600x400 mm ausgelegt.

Kann dieser Halter an einer Ziegel- oder Betonwand installiert werden?

Ja, er ist für die Installation an Holzständern (Abschnitt 2A) oder an massivem Mauerwerk wie Ziegel oder Betonblöcke (Abschnitt 2B) vorgesehen. Verwenden Sie in diesem Fall die mitgelieferten Betonanker und bohren Sie 60 mm tief.

Was ist die maximale Tragfähigkeit?

Die empfohlene maximale Belastung beträgt ca. 56,7 kg (125 lb). Stellen Sie sicher, dass Ihre Wand und Ihr Bildschirm diese Grenze einhalten.

Ist der Halter diebstahlsicher?

Ja, er ist mit einer Sicherheitsstange und einem Kombinationsschloss ausgestattet, das den Bildschirm nach der Installation an der Wandplatte arretiert.

Wie installiere ich den Halter richtig?

Befolgen Sie die Schritte im Handbuch: Markieren Sie die Ständer oder bohren Sie Löcher in den Beton, befestigen Sie die Wandplatte mit den Ankerschrauben, dann schrauben Sie die Adapterhalter an die Rückseite des Bildschirms. Hängen Sie den Bildschirm ein und verriegeln Sie ihn.

Sind spezielle Werkzeuge für die Installation erforderlich?

Sie benötigen einen Schraubendreher, einen Schlüssel passend zu den mitgelieferten Schrauben, eine Wasserwaage (im Lieferumfang) und ggf. eine Bohrmaschine mit 10 mm Bohrer für Beton.

Was tun, wenn eine Schraube fehlt?

Kontaktieren Sie den Tripp Lite Support über www.tripplite.com/support für Ersatzteile. Ersetzen Sie Schrauben nicht durch ungeeignete Modelle.

Kann ich den Bildschirm alleine montieren?

Nein, es wird dringend empfohlen, einen Helfer hinzuzuziehen oder mechanische Hebehilfen zu verwenden, um Unfälle beim Aufhängen des Bildschirms zu vermeiden.

Wie pflege ich den Wandhalter?

Überprüfen Sie alle drei Monate, ob alle Schrauben fest angezogen sind und der Halter stabil ist. Reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel.

Ist dieser Halter mit einem gebogenen Bildschirm kompatibel?

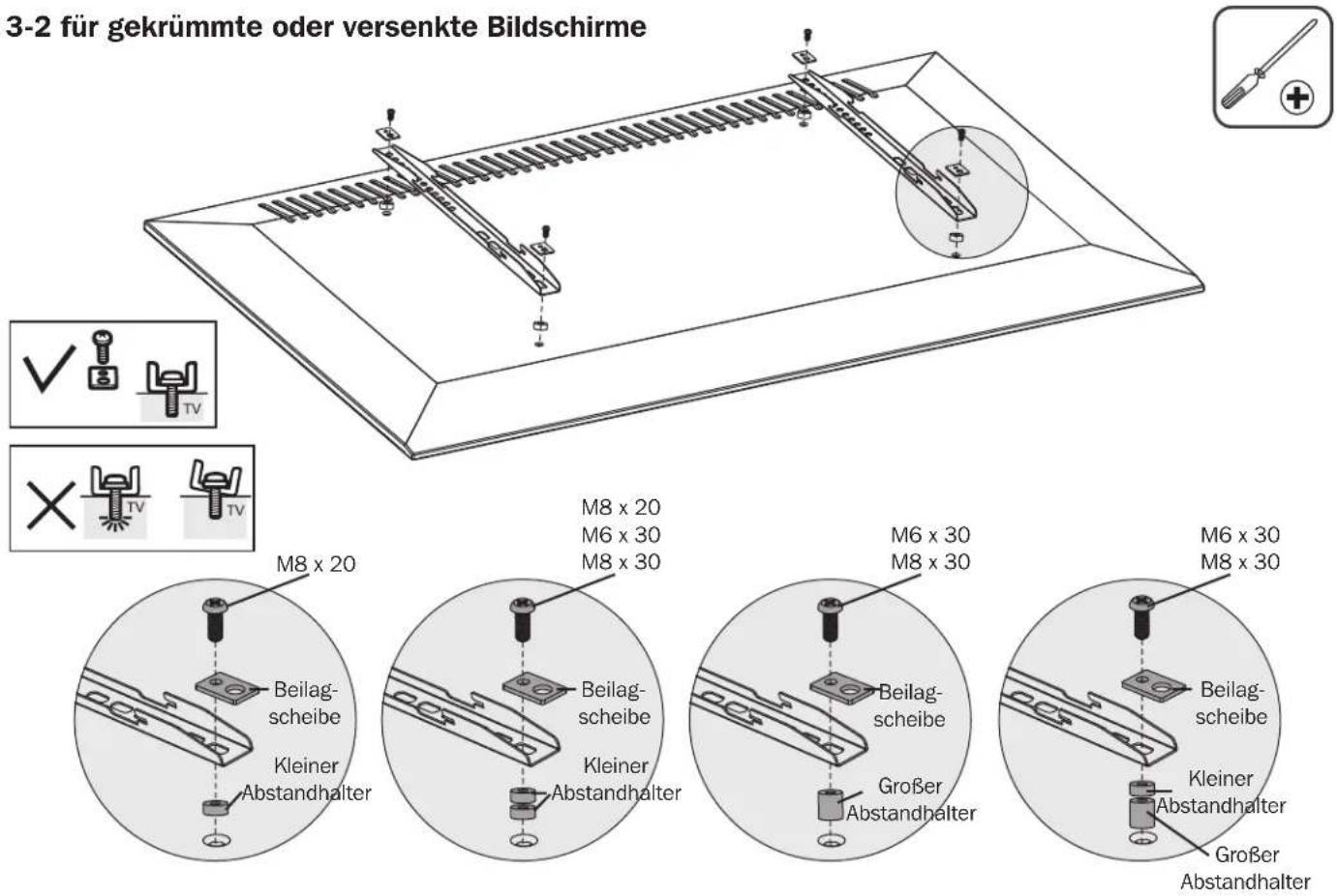

Ja, Abschnitt 3-2 des Handbuchs erklärt, wie Abstandshalter (klein und groß) verwendet werden, um den Halter an gebogene oder rückseitig eingelassene Bildschirme anzupassen.

BEDIENUNGSANLEITUNG DWFSC3780MUL Tripp Lite

Feste Wandhalterung für flache und gekrümmte Bildschirme – Sicherheitsausführung

Modell: DWFSC3780MUL

English 1 • Español 9 • Français 17 • Русский 25

300x300 / 400x200 /

400x400 / 600x400

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

⚠️ ACHTUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.
• Die Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten, grundlegenden Montagekenntnissen sowie einem vollen Verständnis dieser Montageanleitung montiert werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu heben und zu platzieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit varlieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

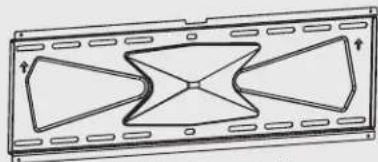

Komponentenliste

WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

Abdeckung (x2) Kombischloss (x1) Abdeckungsschrauben (x4)

Kleiner
Abstandhalter Abstandhalter (x8) (x4)

M5 x 14 (x4) M6 x 14 (x4) M6 x 30 (x4) M8 x 20 (x4) M8 x 30 (x4) Beilagscheibe

Verankerungsbolzen (x6)

Betonbolzen (x6) 20 mm

Beilagscheibe (x6)

Montage

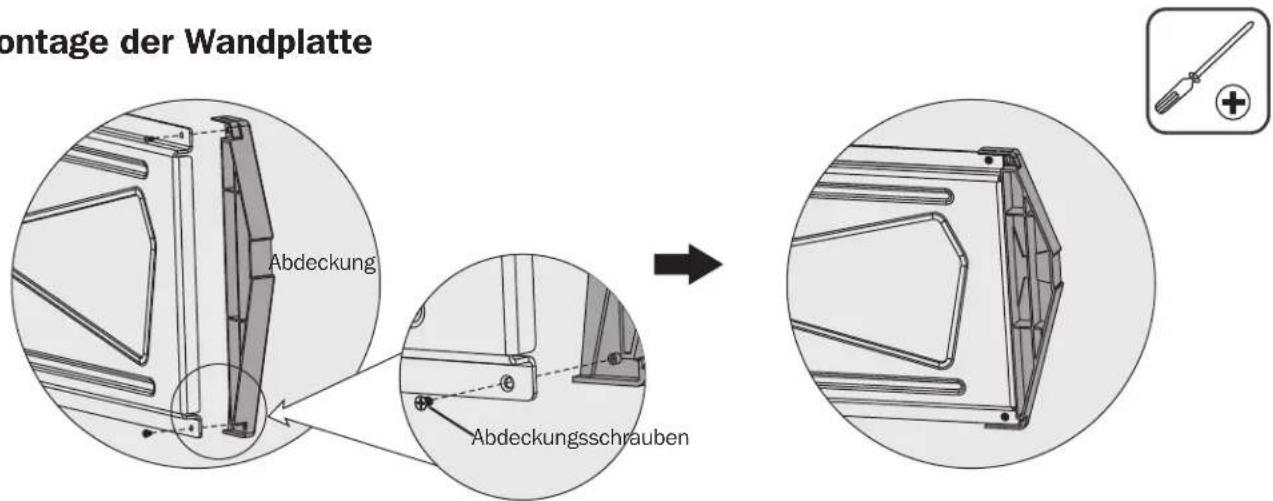

1 Montage der Wandplatte

Montage

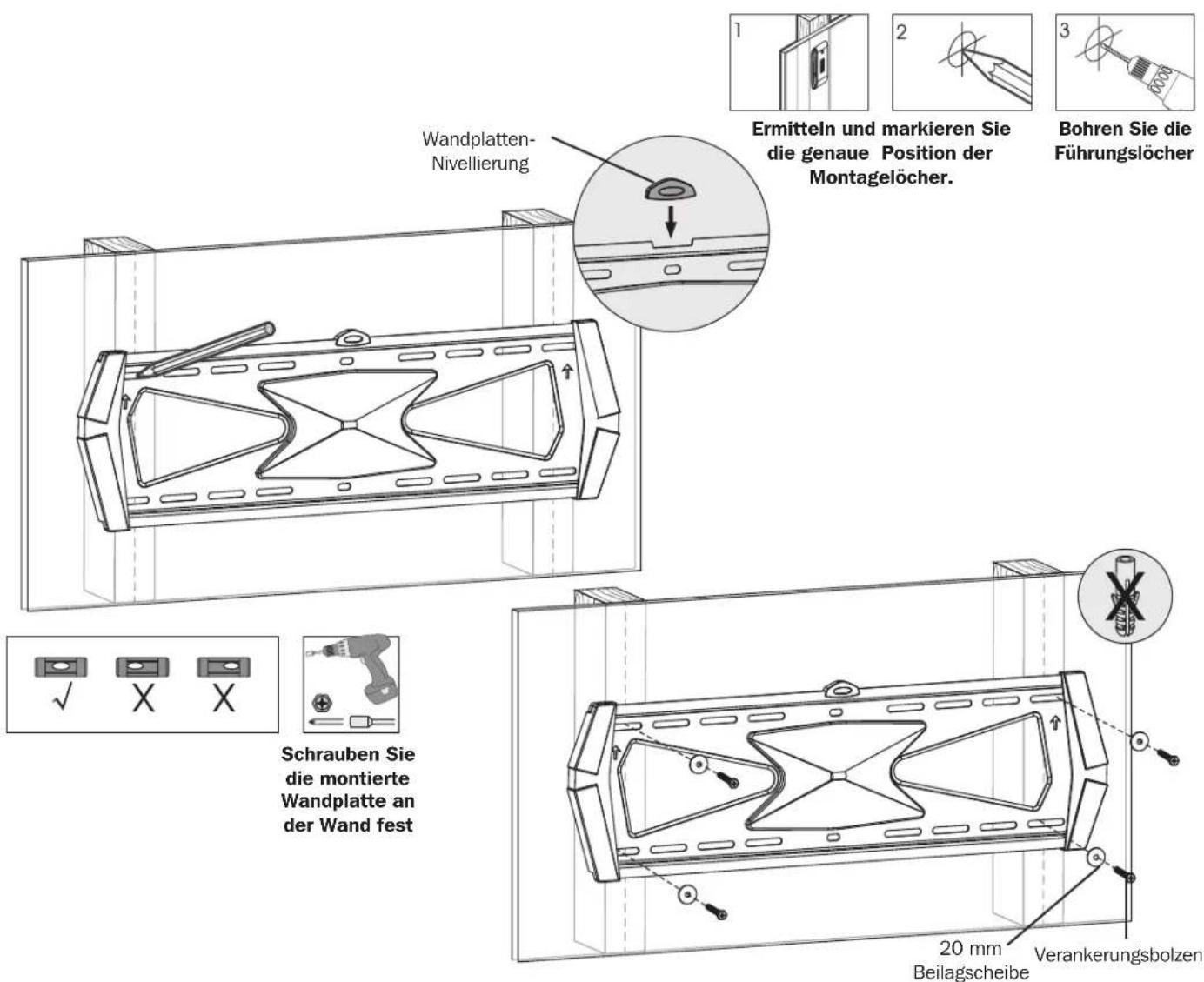

Montage an Holzbalkenwand

ACHTUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

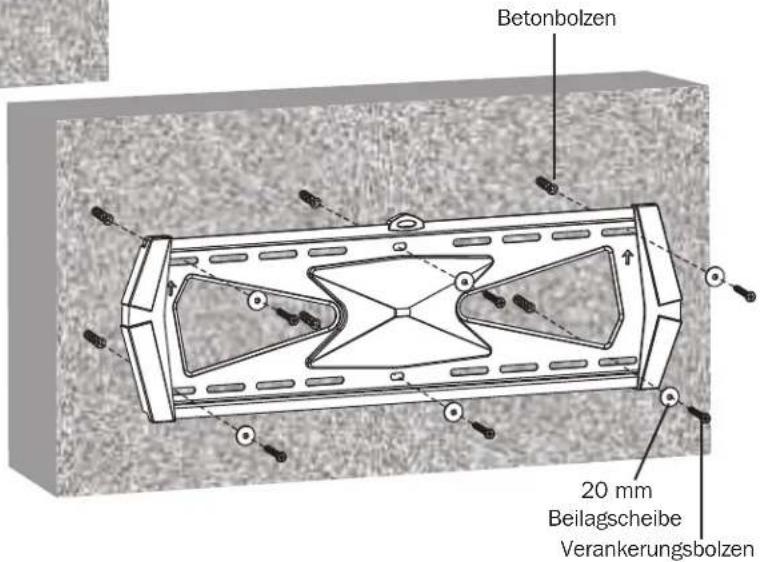

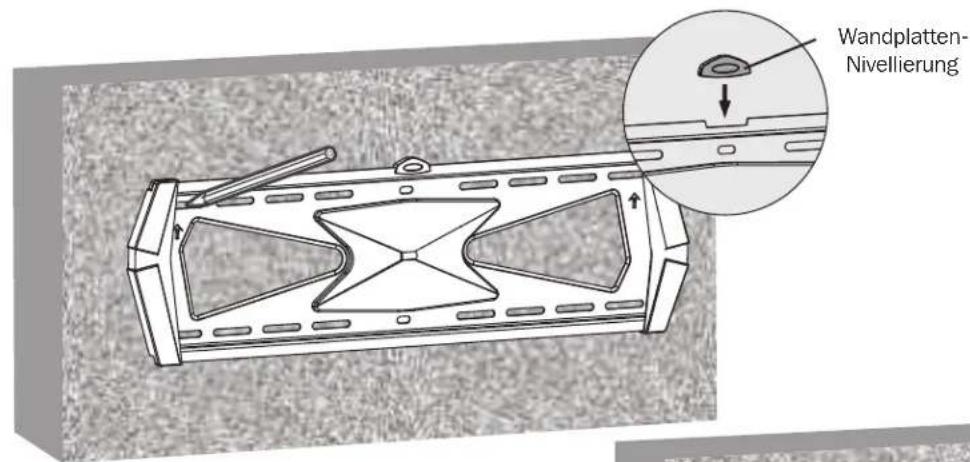

2B Montage an Backstein oder Beton

Ermitteln und markieren Sie die genaue Position der Montagelöcher.
Bohren Sie die Führungslöcher

Schrauben Sie die montierte Wandplatte an der Wand fest

ACHTUNG

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Betonankern, D6 Beilagscheiben und Verankerungsbolzen in den massiven Teilen der Blöcke zu verankern. Die massiven Teile befinden sich in der Regel 25 mm (1") von jedem Blockende entfernt zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

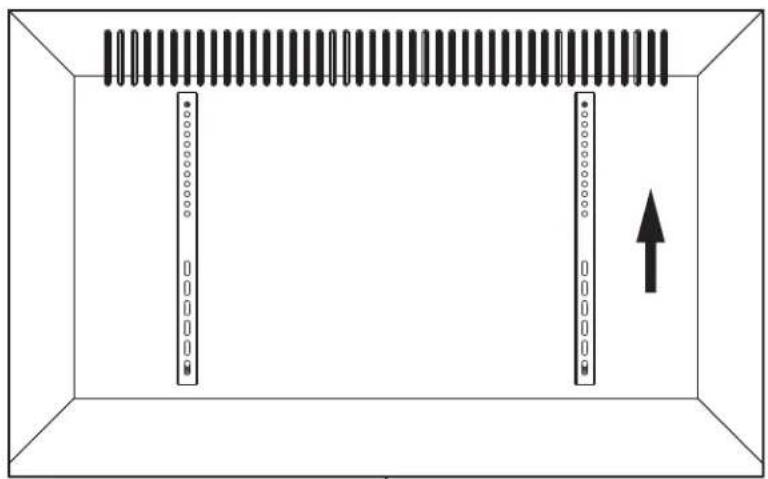

3 Montage der Adapterwinkel

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).
- Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
- Schrauben Sie die Adapterwinkel am Bildschirm fest.

Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

Montage

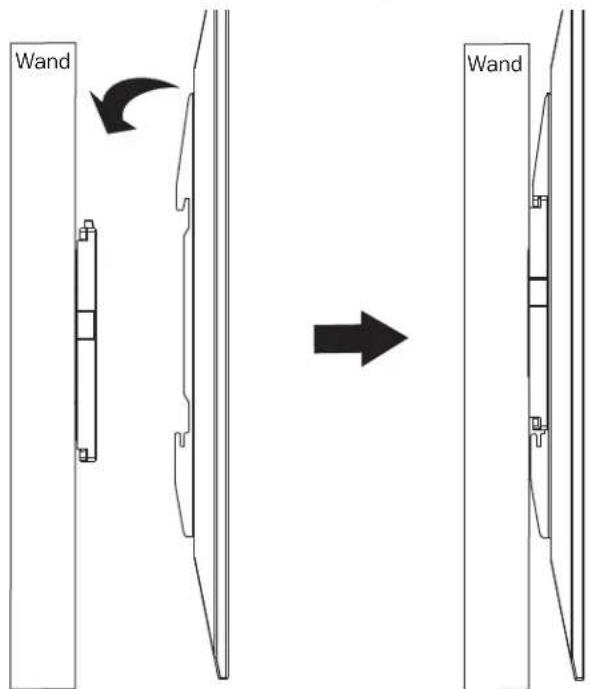

4 Hängen Sie den Bildschirm an die Wandplatte

• Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerätes den Bildschirm mit den daran befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein.
• Drücken Sie die Sicherheitsklemmen unten an den Adapterwinkeln nach oben und ziehen Sie die beiden Schrauben fest, um die Winkel an der Wandplatte zu fixieren.

Montage

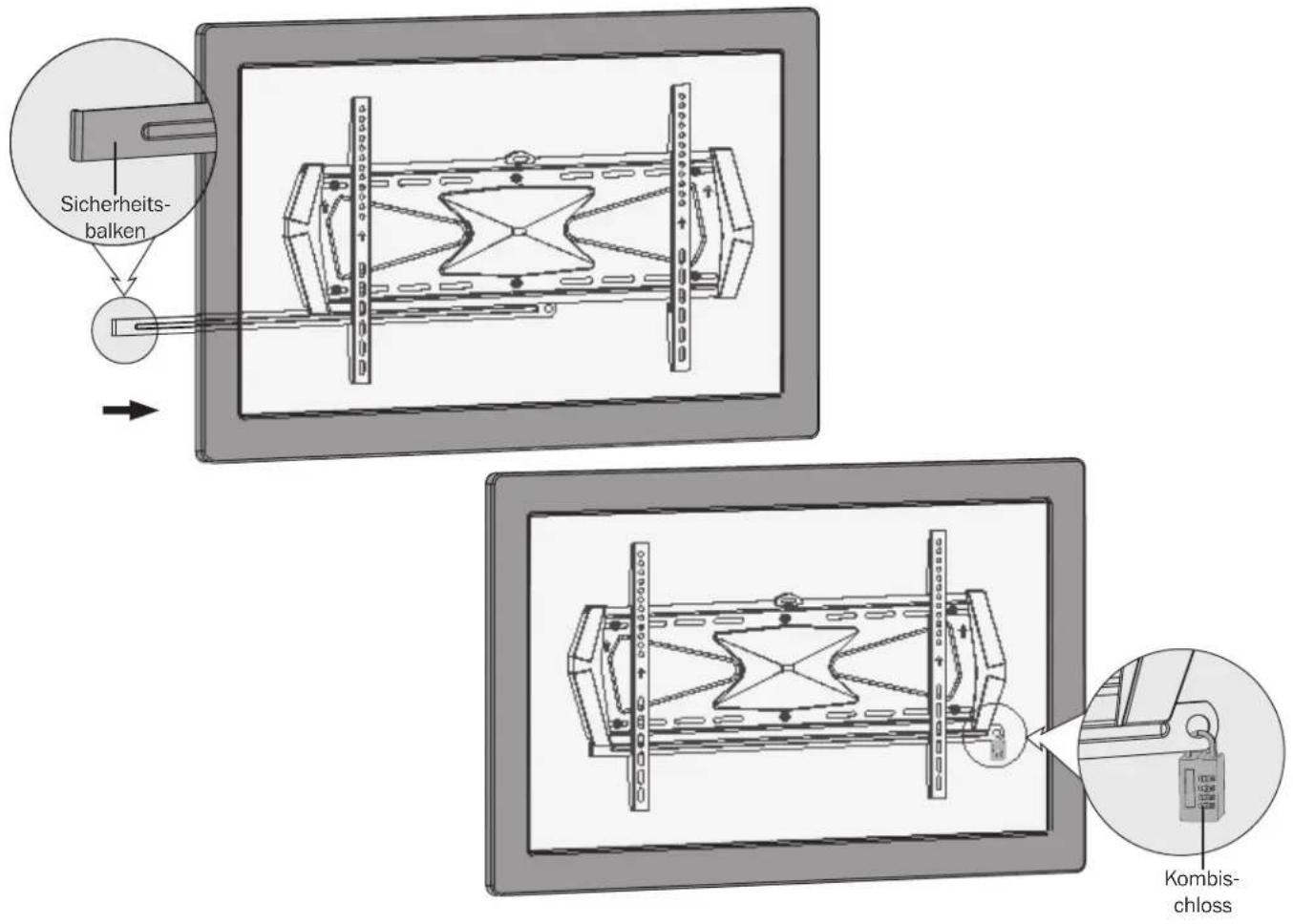

5 Schieben Sie den Sicherheitsbalken durch die Halterungswinkel und bringen Sie zur Sicherung das Kombischloss an

Achtung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
