DWFSC3780MUL - Sistema de videoconferencia Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural fijo para pantallas planas o curvas
Modelo	DWFSC3780MUL
Marca	Tripp Lite
Compatibilidad VESA	300x300, 400x200, 400x400, 600x400 mm
Carga máxima	56,7 kg (125 lb)
Material	Acero
Acabado	Pintura epoxi negra
Dimensiones (An x Al x Pr)	Aproximadamente 600 x 400 x 50 mm (según configuración)
Peso neto	3,2 kg (7 lb)
Instalación	Sobre montantes de madera o hormigón/ladrillo macizo
Garantía	5 años limitada
Funciones principales	Montaje mural fijo con barra de seguridad y candado combo antirrobo
Mantenimiento	Verificar cada 3 meses la fijación y apretar si es necesario
Limpieza	Paño suave seco, sin disolventes
Seguridad	Barra de seguridad con candado combo integrado
Piezas de repuesto	Tornillos, arandelas, espaciadores incluidos; contactar a Tripp Lite para reemplazo
Reparabilidad	Soporte no reparable, reemplazo en caso de defecto
Uso	Solo interior
Accesorios incluidos	Barra de seguridad, candado combo, nivel de burbuja, ferretería de montaje

Preguntas frecuentes - DWFSC3780MUL Tripp Lite

¿Qué tipos de pantalla acepta este soporte mural?

Este soporte mural Tripp Lite DWFSC3780MUL está diseñado para pantallas planas o curvas con orificios de montaje VESA en formatos 300x300, 400x200, 400x400 y 600x400 mm.

¿Se puede instalar este soporte en una pared de ladrillo u hormigón?

Sí, está diseñado para instalación sobre montantes de madera (sección 2A) o sobre mampostería maciza como ladrillo o bloque de hormigón (sección 2B). En ese caso, utilice los anclajes de hormigón incluidos y taladre a 60 mm de profundidad.

¿Cuál es la carga máxima soportada?

La carga máxima recomendada es de aproximadamente 56,7 kg (125 lb). Verifique que su pared y su pantalla respeten este límite.

¿El soporte es seguro contra robo?

Sí, está equipado con una barra de seguridad y un candado combo que bloquea la pantalla en la placa mural después de la instalación.

¿Cómo instalar correctamente el soporte?

Siga los pasos del manual: localice los montantes o perfore los agujeros en el hormigón, fije la placa mural con los pernos de anclaje, luego atornille los soportes adaptadores en la parte posterior de la pantalla. Finalmente, cuelgue la pantalla y bloquéela.

¿Se necesitan herramientas específicas para la instalación?

Necesitará un destornillador, una llave adecuada para los tornillos incluidos, un nivel de burbuja (incluido) y posiblemente un taladro con broca de 10 mm para hormigón.

¿Qué hacer si falta un tornillo?

Contacte al soporte de Tripp Lite a través de www.tripplite.com/support para obtener piezas de repuesto. No reemplace los tornillos con modelos no adecuados.

¿Puedo montar la pantalla solo?

No, se recomienda encarecidamente contar con un asistente o utilizar un equipo de elevación mecánica para evitar accidentes al suspender la pantalla.

¿Cómo mantener el soporte mural?

Verifique cada tres meses que todos los tornillos estén bien apretados y que el soporte esté estable. Límpielo con un paño suave y seco. No use productos químicos.

¿Este soporte es compatible con una pantalla curva?

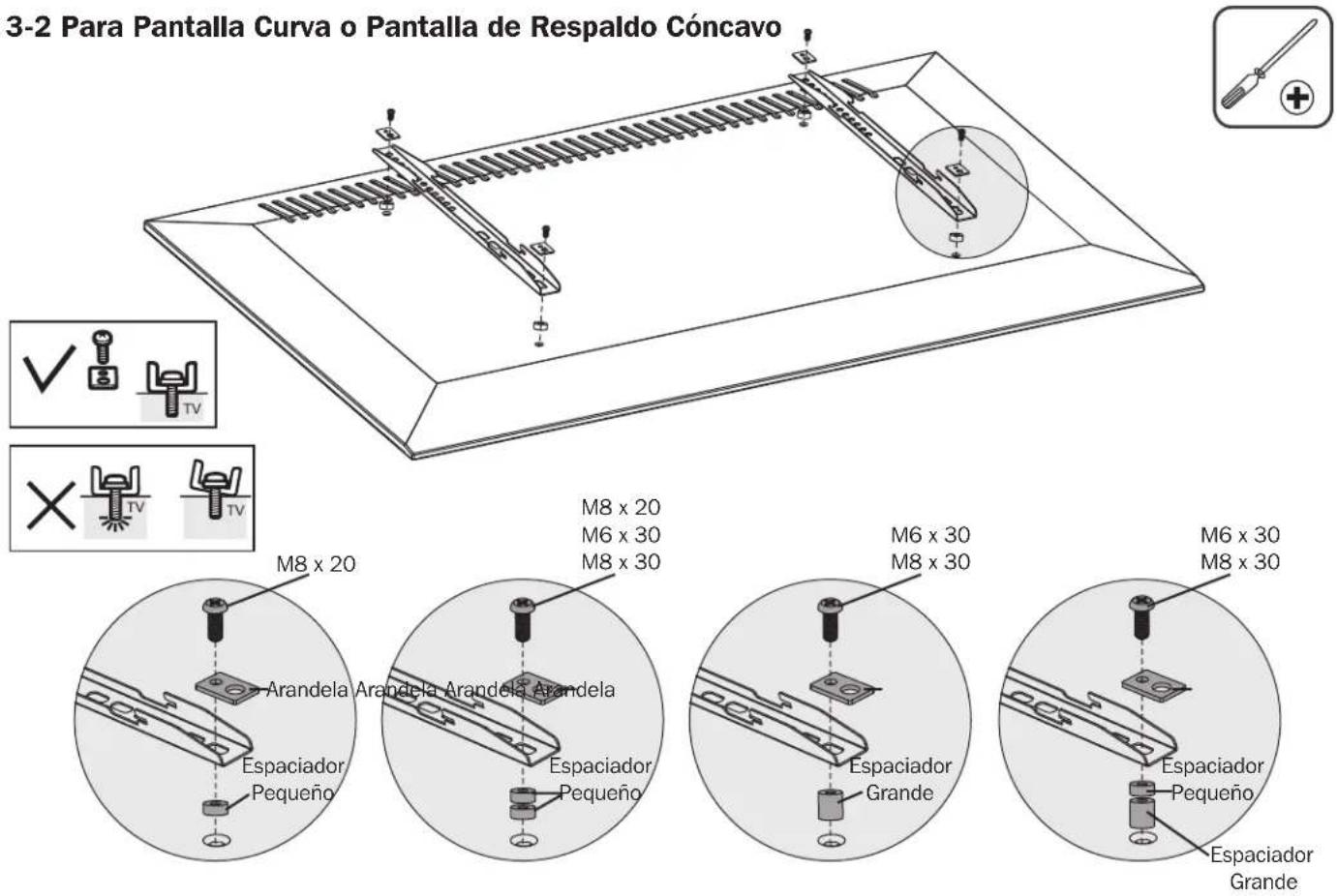

Sí, la sección 3-2 del manual explica cómo usar espaciadores (pequeños y grandes) para adaptar el soporte a pantallas curvas o de dorso empotrado.

MANUAL DE USUARIO DWFSC3780MUL Tripp Lite

Manual del Propietario

Soporte Fijo para Pared para Pantallas Planas y Curvas – Versión de Seguridad

Modelo: DWFSC3780MUL

English 1 • Français 17 • Русский 25 • Deutsch 33

300x300 / 400x200 /

400x400 / 600x400

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicio la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.triplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Si se instala en paredes con entramados de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo severamente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

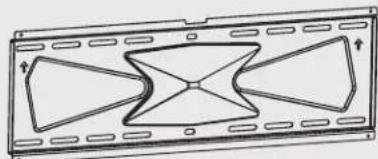

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de instalar, cerciórese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o alguna estuviera dañada, visite www.triplite.com/support para solicitar servicio.

Barra de Seguridad (x1) Soporte Adaptador (x2) Nivel de

Tapa de Extremo (x2)

Tornillos de Tapa de Extremo (x4)

Candado de Combinación (x1)
Placa de Pared (x1)

Espaciador
Pequeño (x8) Grande (x4)

M5 x 14 (x4) M6 x 14 (x4) M6 x 30 (x4) M8 x 20 (x4) M8 x 30 (x4) Arandela (x4) Espaciador

Tornillo de Anclaje (x6)

Taquete (x6) Arandela de 20 mm (x6)

Instalación

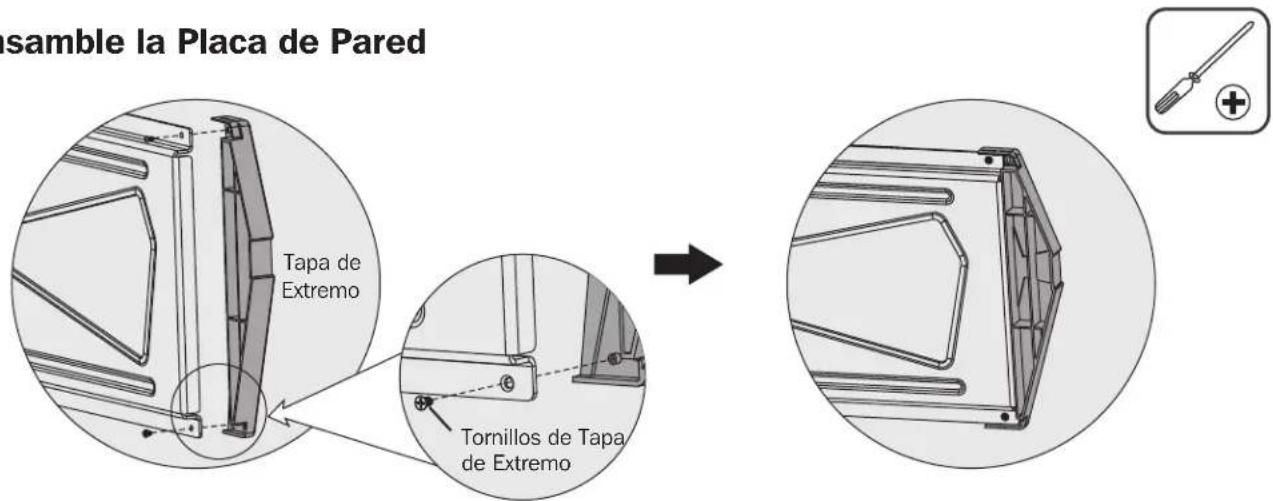

1 Ensamble la Placa de Pared

Instalación

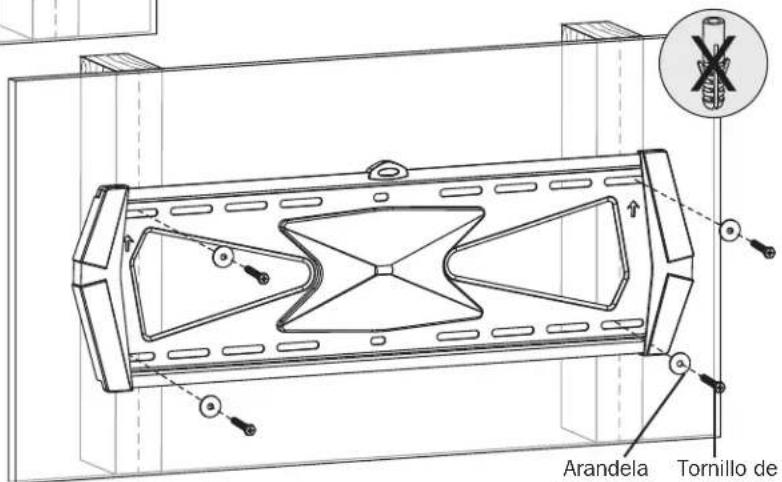

Instalación en Pared con Entramado de Madera

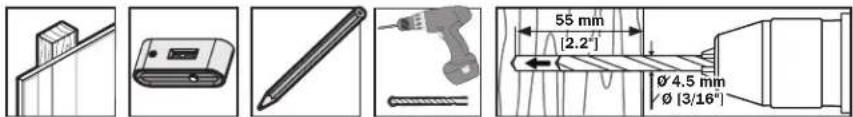

Encuentre y marque la posición exacta de los orificios de instalación
Barrene los orificios piloto

Atornille la placa de pared ensamblada a la pared

Arandela Tornillo de de 20 mm Anclaje

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de vigas.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Instalación

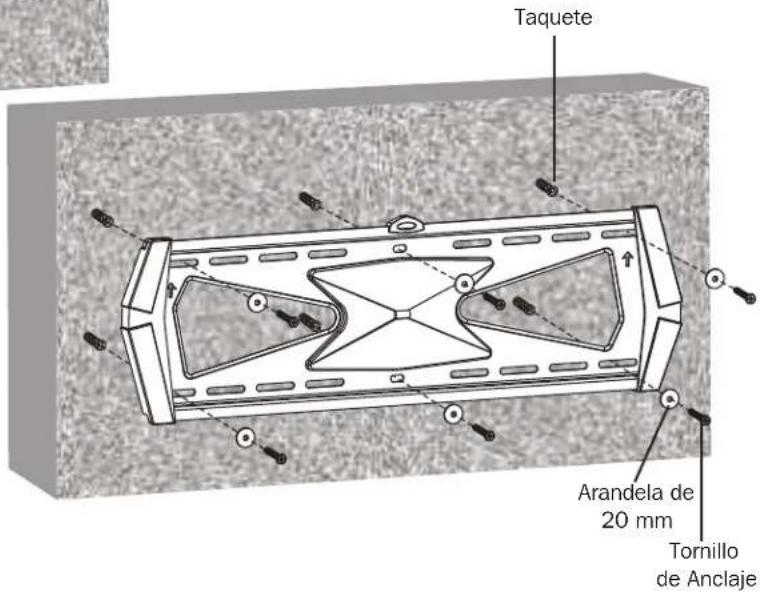

2B Instalación sobre Ladrillos Sólidos y Bloques de Concreto

Encuentre y marque la posición exacta de los orificios de instalación
Barrene los orificios piloto

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como de bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm (1") hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Instalación

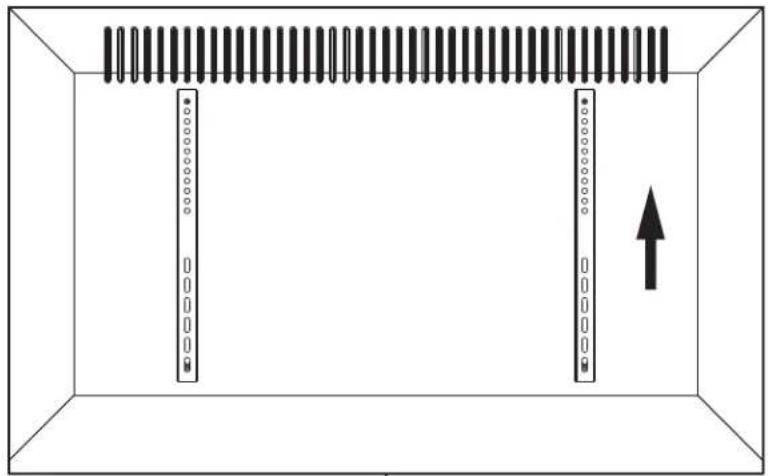

3 Instale los Soportes del Adaptador

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.
- Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
- Atornille los soportes del adaptador a la pantalla.

Asegure firmemente todos los tornillos. No apriete excesivamente

Instalación

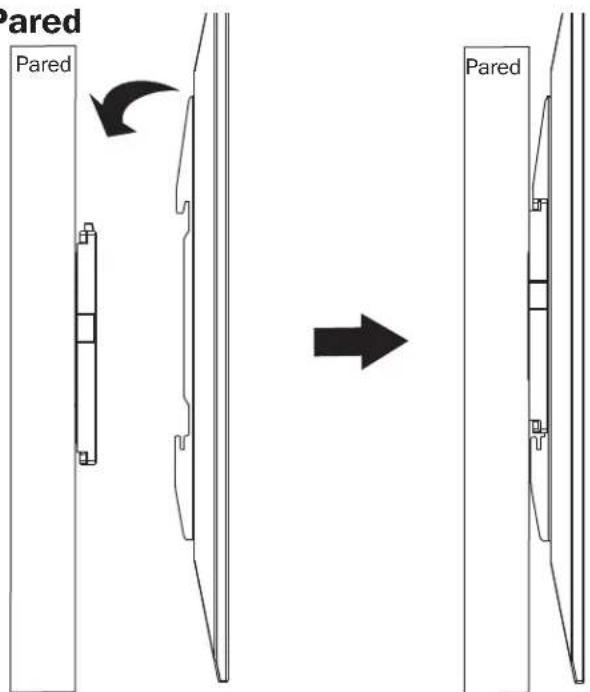

4 Cuelgue la Pantalla en la Placa de Pared

• Usando un ayudante o equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada.
• Empuje hacia arriba las abrazaderas de seguridad en la parte inferior de los soportes adaptadores y apriete los dos tornillos para asegurar cada soporte a la placa de pared.

Instalación

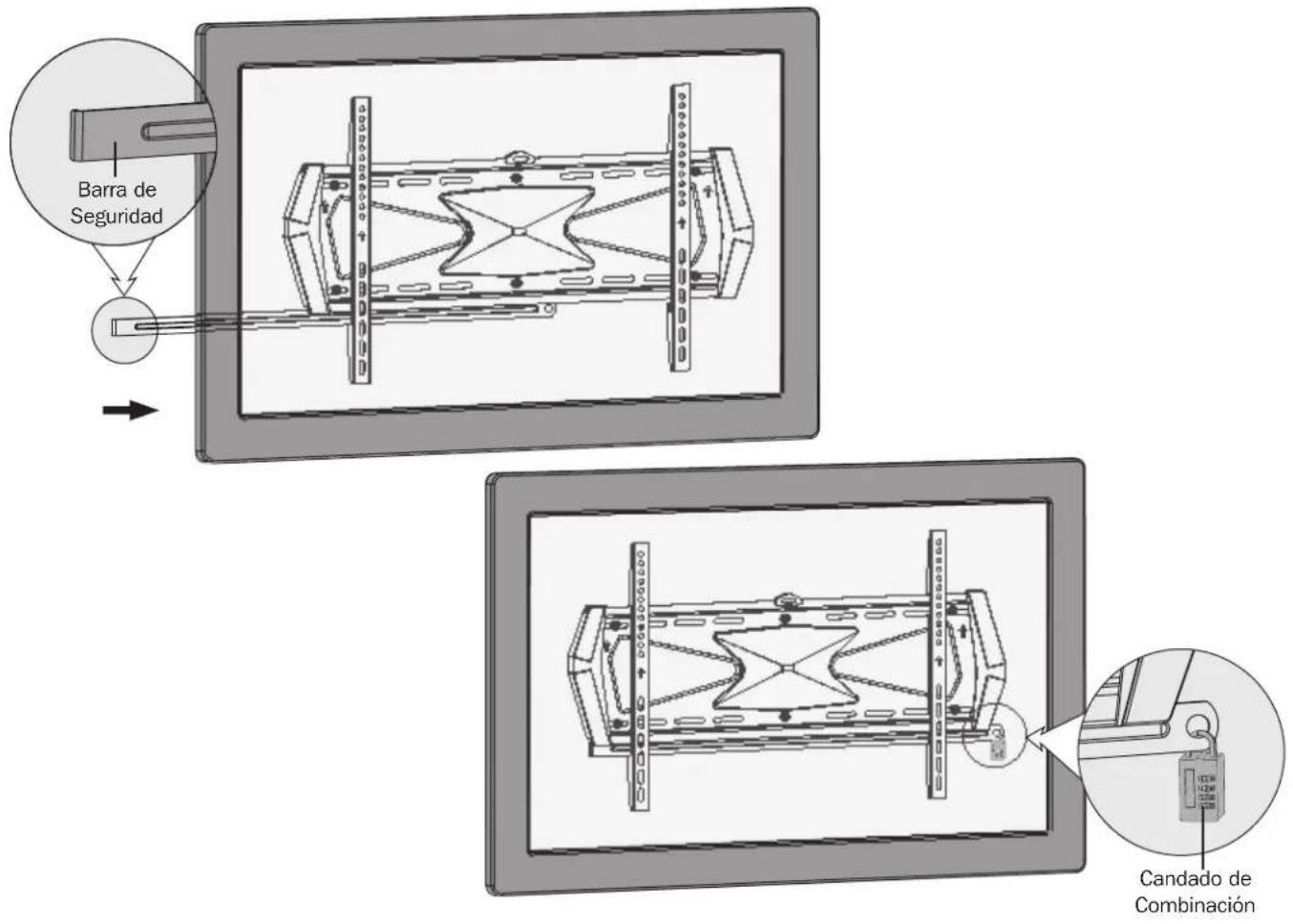

5 Deslice la Barra de Seguridad a través de los Soportes de Instalación y coloque la cerradura de combinación para asegurarlo

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
