Type de produit	Support mural fixe pour écrans plats ou incurvés
Modèle	DWFSC3780MUL
Marque	Tripp Lite
Compatibilité VESA	300x300, 400x200, 400x400, 600x400 mm
Charge maximale	56,7 kg (125 lb)
Matériau	Acier
Finition	Peinture époxy noire
Dimensions (L x H x P)	Environ 600 x 400 x 50 mm (selon configuration)
Poids net	3,2 kg (7 lb)
Installation	Sur montants bois ou béton/brique pleine
Garantie	5 ans limitée
Fonctions principales	Montage mural fixe avec barre de sécurité et verrou combo pour antivol
Entretien	Vérifier tous les 3 mois la fixation et serrer si nécessaire
Nettoyage	Chiffon doux sec, pas de solvants
Sécurité	Barre de sécurité avec verrou combo intégré
Pièces détachées	Vis, rondelles, entretoises fournies ; contacter Tripp Lite pour rechange
Réparabilité	Support non réparable, remplacement en cas de défaut
Utilisation	Intérieur uniquement
Accessoires inclus	Barre de sécurité, verrou combo, niveau à bulle, quincaillerie de montage

FOIRE AUX QUESTIONS - DWFSC3780MUL Tripp Lite

Quels types d'écran ce support mural accepte-t-il ?

Ce support mural Tripp Lite DWFSC3780MUL est conçu pour les écrans plats ou incurvés avec des trous de montage VESA aux formats 300x300, 400x200, 400x400 et 600x400 mm.

Ce support peut-il être installé sur un mur en brique ou en béton ?

Oui, il est prévu pour une installation sur montants en bois (section 2A) ou sur maçonnerie pleine comme la brique ou le bloc béton (section 2B). Dans ce cas, utilisez les ancrages à béton fournis et percez à 60 mm de profondeur.

Quelle est la charge maximale supportée ?

La charge maximale recommandée est d'environ 56,7 kg (125 lb). Vérifiez que votre mur et votre écran respectent cette limite.

Le support est-il sécurisé contre le vol ?

Oui, il est équipé d'une barre de sécurité et d'un verrou combo qui bloque l'écran sur la plaque murale après installation.

Comment installer correctement le support ?

Suivez les étapes du manuel : repérez les montants ou percez les trous dans le béton, fixez la plaque murale avec les boulons d'ancrage, puis vissez les supports d'adaptateur à l'arrière de l'écran. Enfin, accrochez l'écran et verrouillez-le.

Faut-il des outils spécifiques pour l'installation ?

Vous aurez besoin d'un tournevis, d'une clé adaptée aux vis fournies, d'un niveau à bulle (inclus) et éventuellement d'une perceuse avec foret de 10 mm pour le béton.

Que faire si une vis est manquante ?

Contactez le support Tripp Lite via www.tripplite.com/support pour obtenir des pièces de rechange. Ne remplacez pas les vis par des modèles non adaptés.

Puis-je monter l'écran seul ?

Non, il est fortement recommandé de faire appel à un assistant ou d'utiliser un équipement de levage mécanique pour éviter les accidents lors de la suspension de l'écran.

Comment entretenir le support mural ?

Vérifiez tous les trois mois que toutes les vis sont bien serrées et que le support est stable. Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques.

Ce support est-il compatible avec un écran incurvé ?

Oui, la section 3-2 du manuel explique comment utiliser des entretoises (petites et grandes) pour adapter le support aux écrans incurvés ou à dos encastré.

MODE D'EMPLOI DWFSC3780MUL Tripp Lite

Manuel de l'utilisateur

Montage mural fixe pour écrans plats ou incurvés – version sécurité

Modèle : DWFSC3780MUL

English 1 • Español 9 • Русский 25 • Deutsch 33

300x300 / 400x200 / 400x400 / 600x400

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

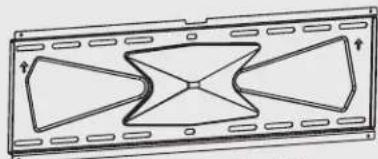

Liste de vérification des composants

IMPORTANT : s'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.triplite.com/support pour obtenir de l'aide.

Barre de sécurité (x1) Support d'adaptateur (x2) Niveau de la

Embout (x2) Verrou combo (x1) Vis d'embout (x4)

entretoise (x8)
Grande entretoise (x4)

M5 x 14 (x4) M6 x 14 (x4) M6 x 30 (x4) M8 x 20 (x4) M8 x 30 (x4) Rondelle (x4) Petite

Boulon d'ancrage (x6)

Ancrage à béton (x6)

Rondelle de 20 mm (x6)

Installation

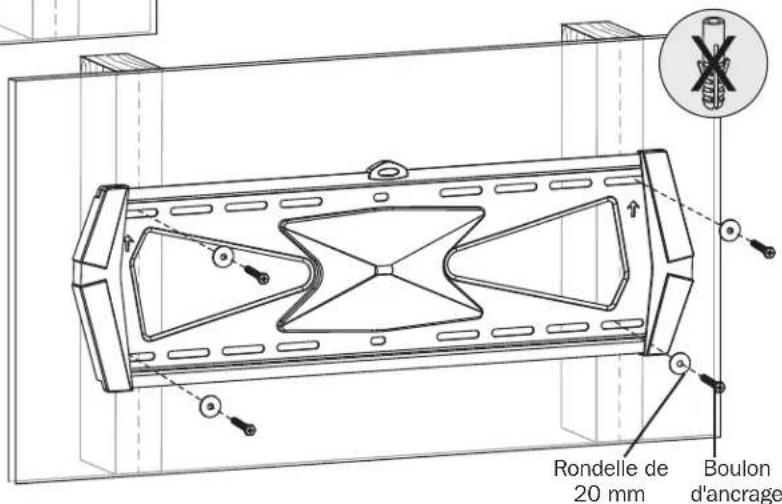

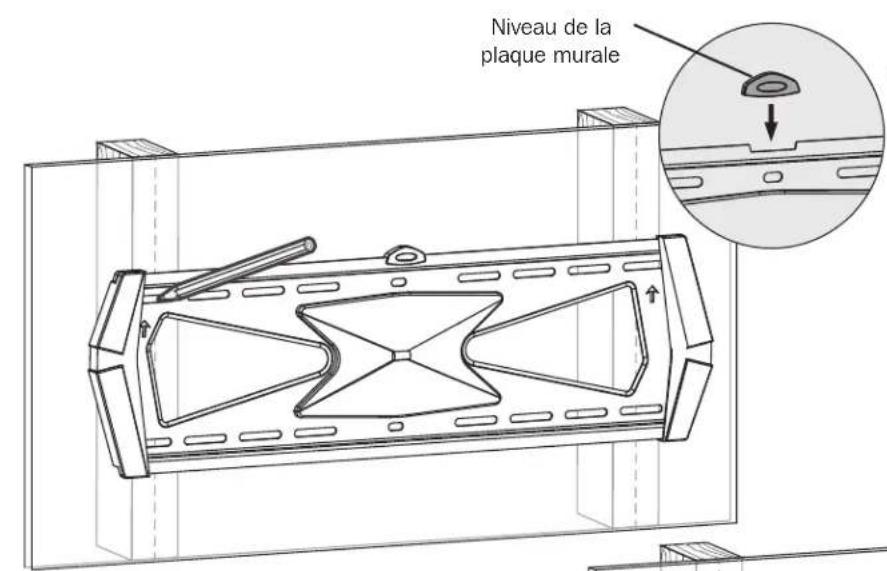

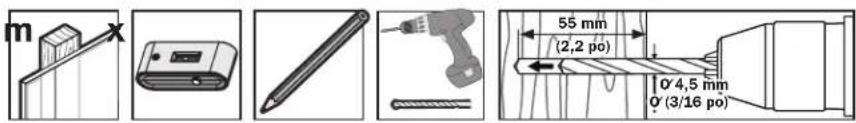

2A Montage sur des montants

Trouver et marquer l'emplacement exact des trous de montage.

Visser la plaque murale au mur.

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Installation

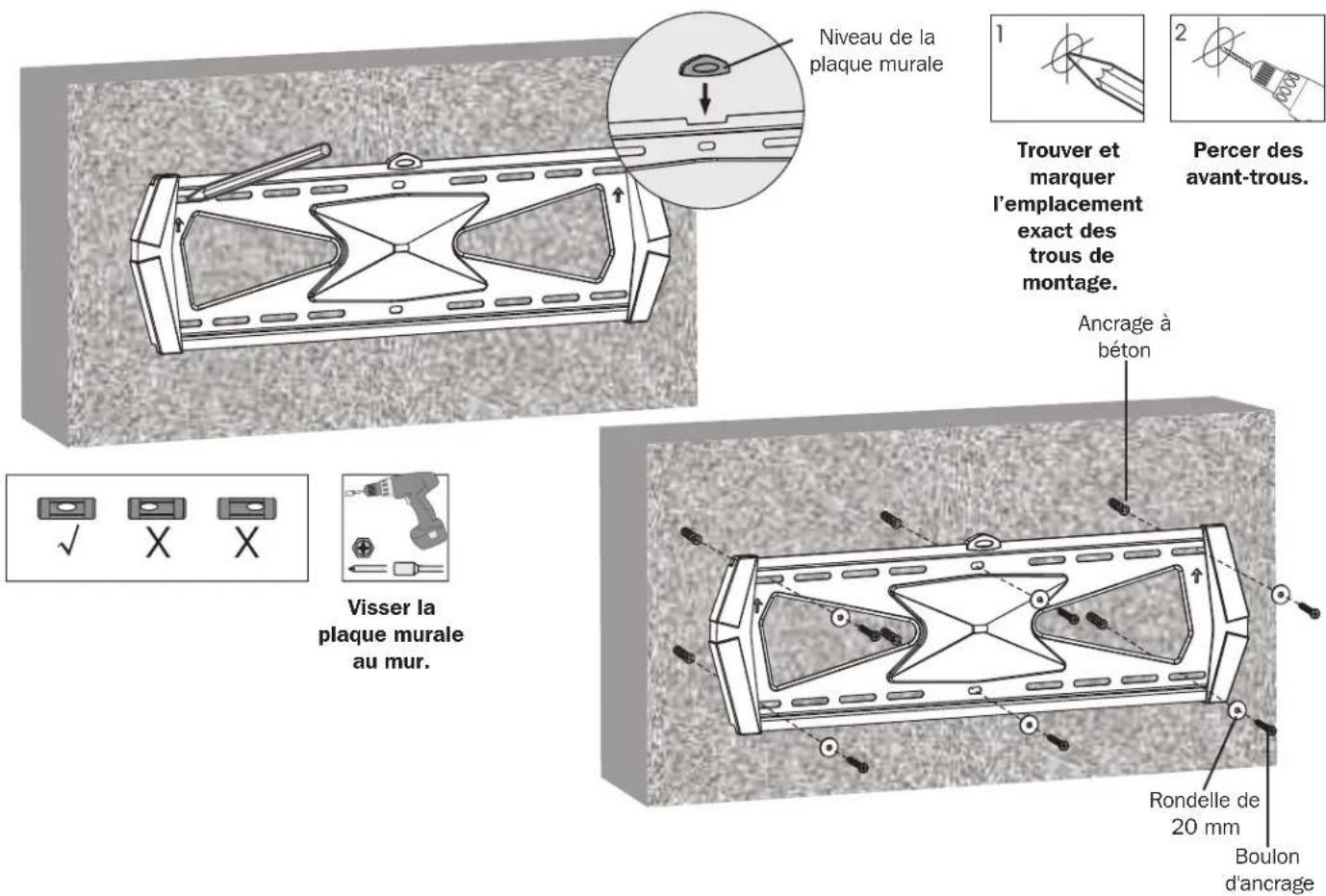

2B Montage sur de la brique solide ou des blocs en béton

AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Installation

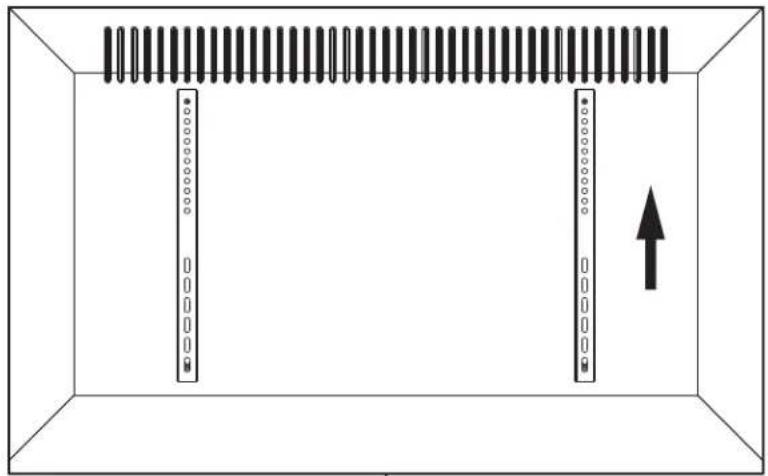

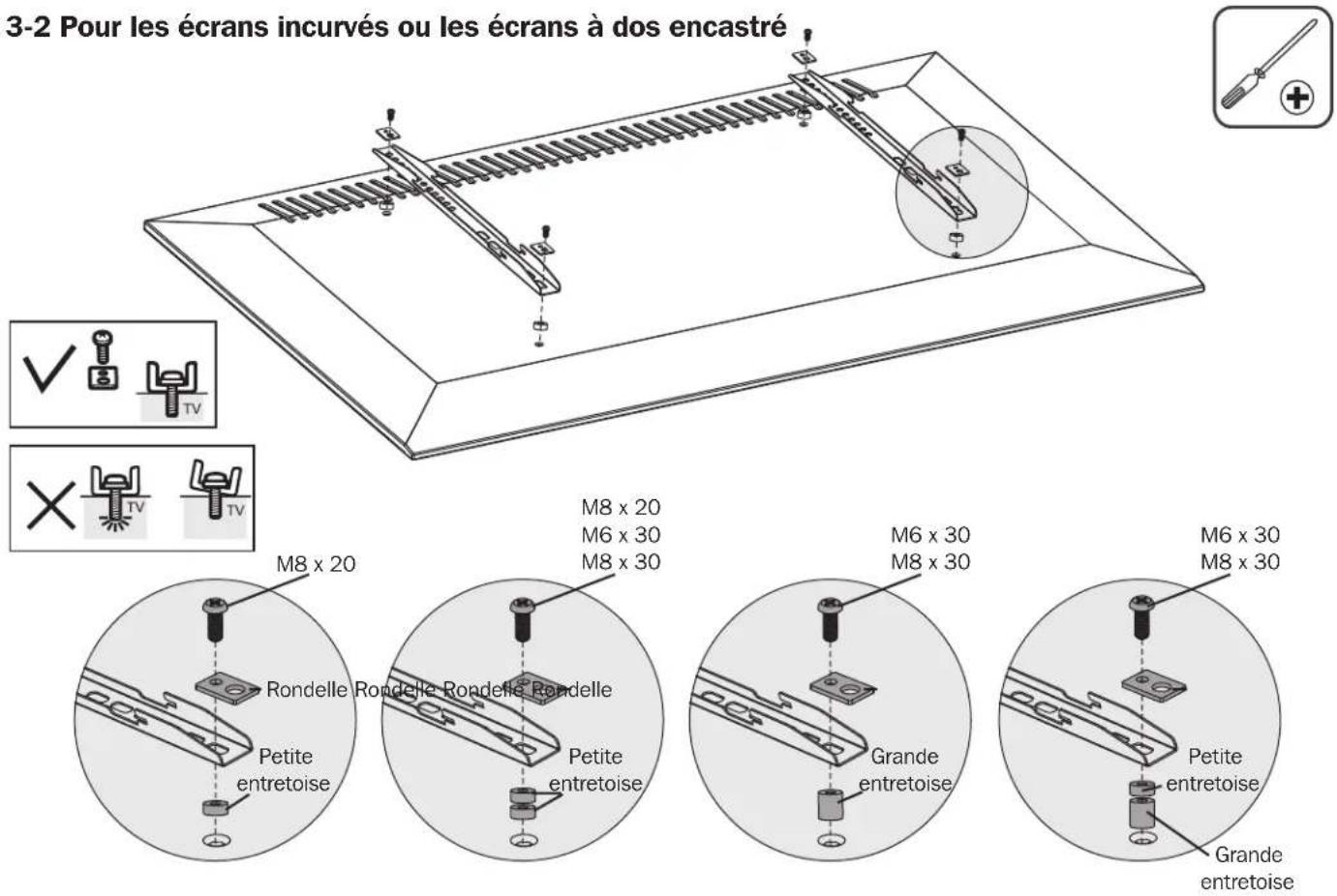

3 Installer les supports d'adaptateur.

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
- Visser les supports d'adaptateur sur l'écran.

Serrer fermement toutes les vis. Ne pas trop serrer.

Installation

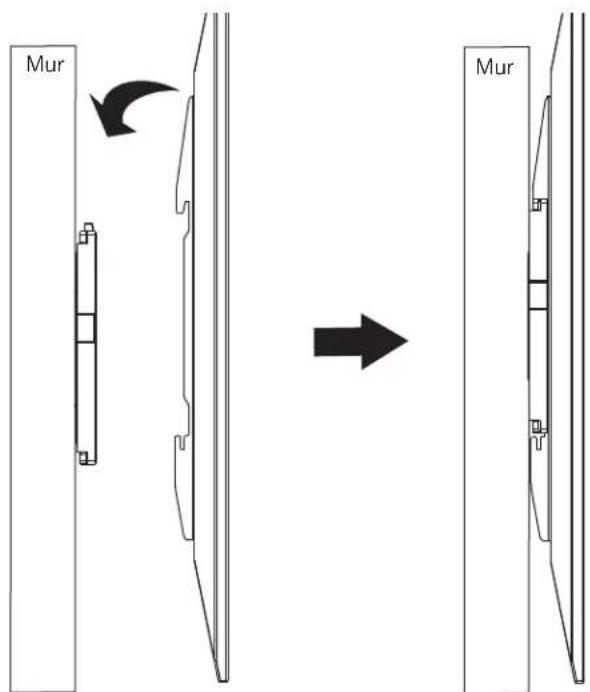

4 Suspendre l'écran sur la plaque murale.

• Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural.
• Pousser les bagues de sécurité dans le fond des supports d'adaptateur vers le haut et serrer les deux vis pour verrouiller chaque support à la plaque murale.

Installation

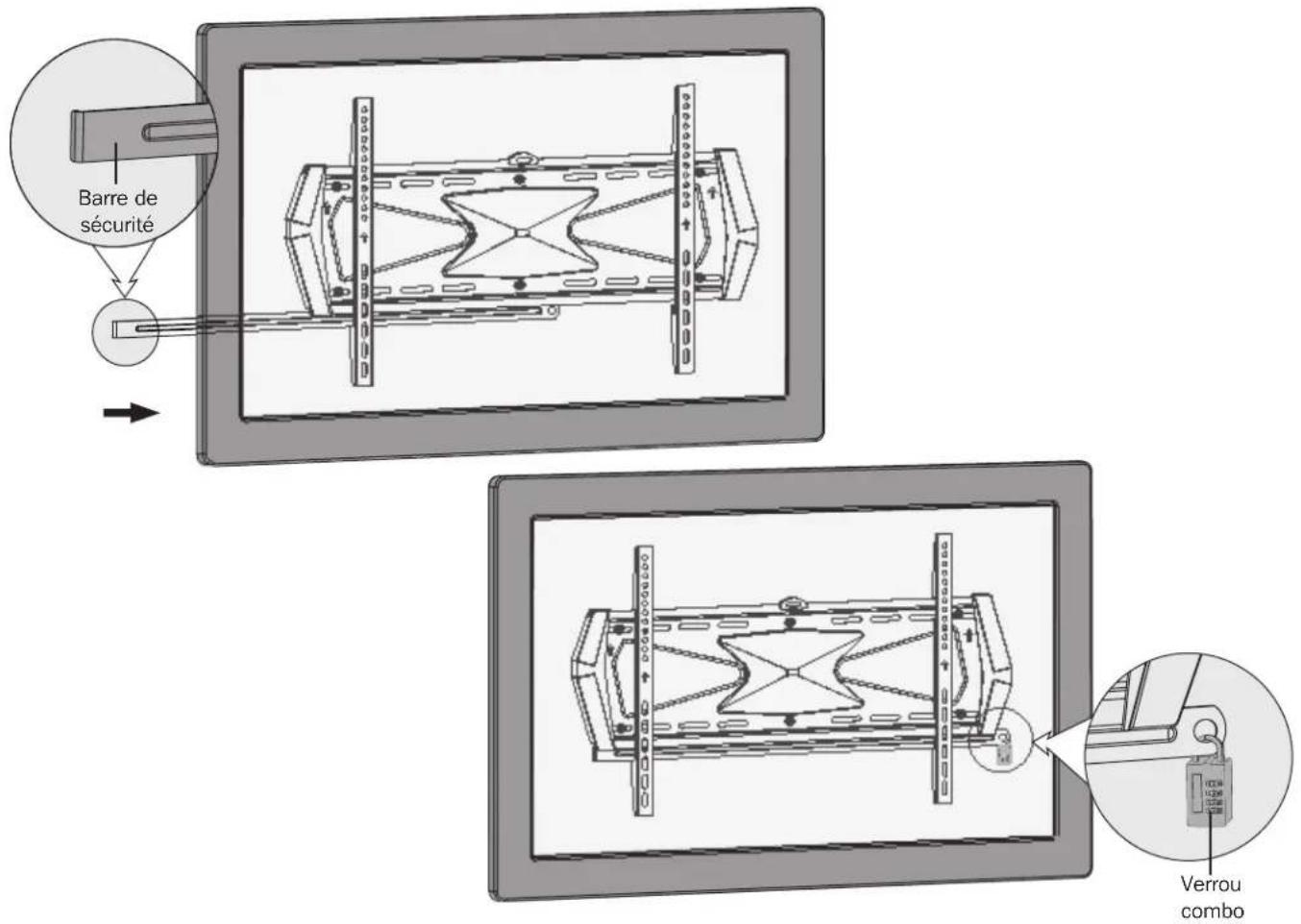

5 Glisser la barre de sécurité à travers les supports de montage, puis fixer le verrou combo pour la retenir en place.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
  • Pour toute question, veuillez visiter www.tripplite.com/support.
