U236SMFLC - Adaptateur réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau USB vers fibre optique
Marque	Tripp Lite
Modèle	U236-SMF-LC
Connectivité	USB 2.0 Type-A (mâle) vers LC duplex (fibre optique)
Type de fibre	Monomode (single-mode), 1310 nm
Débit réseau	100 Mbps Fast Ethernet
Distance maximale	20 km
Débit USB	Jusqu'à 480 Mbps (USB 2.0)
Alimentation	Par bus USB, aucune alimentation externe requise
Dimensions (approx.)	70 x 30 x 15 mm
Poids (approx.)	30 g
Matériau du boîtier	Plastique ABS
Indicateurs LED	1 LED bleue : connexion Ethernet active (clignote pendant le transfert)
Fonctions principales	Connexion réseau fibre portable, réveil par réseau (Wake-on-LAN), faible latence, isolation électrique
Systèmes d’exploitation supportés	Windows 10, 8/8.1, 7, XP, Vista ; Server 2012, 2008
Installation	Pilote requis (inclus sur CD) ; branchement direct sur port USB
Entretien et nettoyage	Nettoyer les connecteurs fibre avec un kit de nettoyage adapté ; éviter la poussière sur les ports
Sécurité	Ne pas regarder directement le faisceau laser ; respecter les distances de sécurité
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; garantie limitée 3 ans (remplacement ou réparation)
Garantie	3 ans (garantie limitée fabricant)
Contenu de l’emballage	Adaptateur U236-SMF-LC, guide de démarrage rapide, CD de pilotes

FOIRE AUX QUESTIONS - U236SMFLC Tripp Lite

Quels systèmes d’exploitation sont compatibles avec le U236-SMF-LC ?

Le U236-SMF-LC est compatible avec Windows 10, 8/8.1, 7, XP, Vista et Windows Server 2012, 2008. Pour les autres OS, vérifiez les pilotes disponibles.

Comment installer l’adaptateur réseau fibre Tripp Lite ?

Installez d’abord le pilote à partir du CD fourni, puis branchez l’adaptateur sur un port USB de votre ordinateur. Connectez le câble fibre au port LC duplex. Le voyant bleu s’allume pour indiquer une connexion réussie.

Quelle est la distance maximale supportée par cet adaptateur ?

Le modèle U236-SMF-LC (monomode) peut transmettre jusqu’à 20 km sur fibre optique sans perte de vitesse ou de fiabilité.

Quelle vitesse réseau puis-je atteindre avec le U236-SMF-LC ?

Cet adaptateur prend en charge les réseaux Fast Ethernet 100 Mbps. Le débit USB est limité à 480 Mbps (USB 2.0).

L’adaptateur nécessite-t-il une alimentation externe ?

Non, l’adaptateur est alimenté directement par le port USB (bus-powered). Aucune source d’alimentation supplémentaire n’est requise.

Que signifie le voyant bleu sur l’adaptateur ?

Le voyant bleu indique une connexion Ethernet active. Il reste fixe lorsque la liaison est établie et clignote pendant le transfert de données.

Puis-je utiliser cet adaptateur avec un câble fibre multimode ?

Non, le U236-SMF-LC est conçu pour la fibre monomode. Pour la fibre multimode, utilisez le modèle U236-MMF-LC.

Le U236-SMF-LC supporte-t-il le Wake-on-LAN ?

Oui, cet adaptateur est compatible avec la fonction Wake-on-LAN (réveil par réseau), permettant de démarrer un ordinateur à distance.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 3 ans couvrant les défauts de matériaux et de fabrication. Pour plus de détails, consultez le manuel.

Puis-je réparer l’adaptateur moi-même en cas de panne ?

L’adaptateur n’est pas conçu pour être réparé par l’utilisateur. En cas de problème, contactez le support Tripp Lite pour une réparation ou un remplacement sous garantie.

MODE D'EMPLOI U236SMFLC Tripp Lite

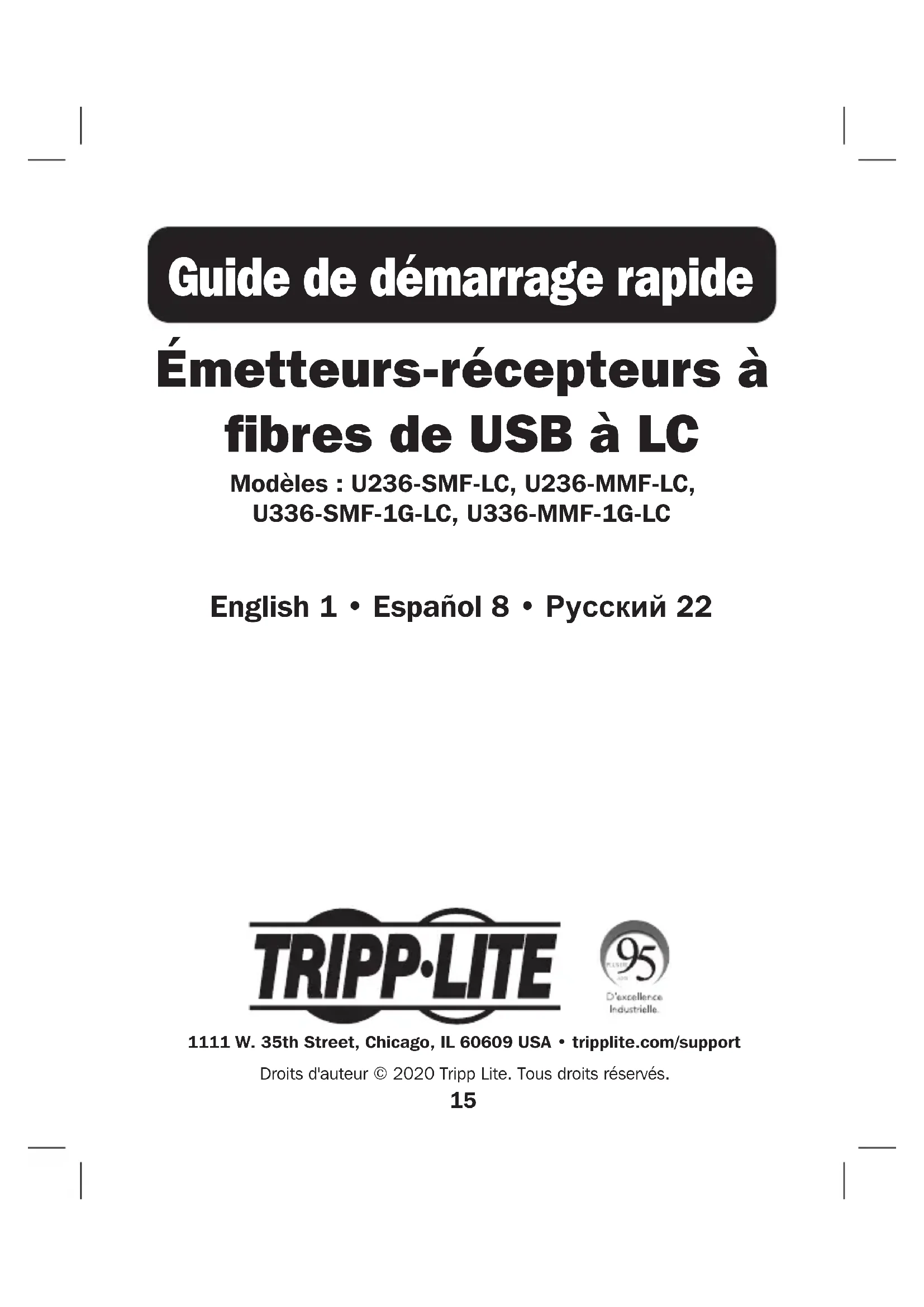

Guide de démarrage rapide

Émetteurs-récepteurs à fibres de USB à LC

Modèles : U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC, U336-MMF-1G-LC

English 1 • Español 8 • Русский 22

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

Tous les modèles :

• Les émetteurs-récepteurs offrent une connexion au réseau à fibres portable par le biais du port USB sur un ordinateur portable ou une tablette.
• La connexion à fibres directe minimise le risque de fuites de données et prévient l'interférence électromagnétique (EMI).
• Se branche directement dans un port USB, aucune alimentation externe requise
• Les lecteurs faciles à installer établissent une connexion en quelques secondes.
• Compatible avec le réveil par réseau
• Conception mince et compacte pour faciliter l'entreposage et le transport

U236-SMF-LC :

• Se connecte à un réseau à fibres de 100 Mbps
• Prolonge jusqu'à 20 km du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Singlemode, 1 310 nm
• Prend en charge des débits de transfert de données USB 2.0 jusqu'à 480 Mbps

U236-MMF-LC :

• Se connecte à un réseau à fibres de 100 Mbps
• Prolonge jusqu'à 2 km du réseau à fibres sans compromettre la vitesse ou la fiabilité

Caractéristiques du produit

• Multimode, 1 310 nm
• Prend en charge des débits de transfert de données USB 2.0 jusqu'à 480 Mbps

U336-SMF-1G-LC :

• Se connecte à un réseau à fibres de 1 Gbps
• Prolonge jusqu'à 5 km du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Singlemode, 1 310 nm
• Prend en charge des débits de transfert de données USB 3.0 pouvant atteindre jusqu'à 5 Gbps

U336-MMF-1G-LC :

• Se connecte à un réseau à fibres de 1 Gbps
• Prolonge jusqu'à 550 m du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Multimode, 1 310 nm
• Prend en charge des débits de transfert de données USB 3.0 pouvant atteindre jusqu'à 5 Gbps

L'emballage comprend

• U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC ou U336-MMF-1G-LC
• Guide de démarrage rapide

Accessoires en option

• Cordon de raccordement à fibres Duplex Singlemode 8.3/125 10G de la série N370 (LC/LC)
• Cordon de raccordement à fibres Duplex Multimode 50/125 OM3 LSZH de la série N820 (LC/LC)

Exigences du système

• Ordinateur dont le port USB-A est activé avec un port USB 2.0 ou 3.0 disponible
• Commutateur(s) de réseau géré(s) ou non géré(s) pour les émetteurs-récepteurs à fibres U336-XMF-1G-LC
• Systèmes d'exploitation pris en charge :
  o Microsoft Windows 10, 8/8.1, 7, XP, Vista o Microsoft Server 2012, 2008

Installation

Remarques :

• Avant l'installation, vérifier que la longueur d'onde de l'équipement à fibres (1 310 nm) et le type de mode (simple ou multi) et la distance (en mètres) correspondent aux caractéristiques techniques de l'émetteur-récepteur à fibres USB.

• Les émetteurs-récepteurs à fibres USB 3.0 fonctionnent uniquement avec des commutateurs de réseau gérés ou non gérés.

• Avant de raccorder l'émetteur-récepteur à fibres USB, télécharger le lecteur applicable sur un ordinateur de bureau ou un ordinateur portable depuis le CD inclus.

• Une fois le lecteur approprié installé, raccorder le câble à fibres simple ou multi nouveau ou existant au port LC duplex disponible sur l'émetteur-récepteur. Établir ensuite une connexion avec le réseau à fibres.

• En fonction de l'émetteur-récepteur, insérer le connecteur mâle USB-A dans un port USB 2.0 ou 3.0 sur un ordinateur.*

• Un voyant à DEL bleu s'allumera pour indiquer une connexion à Ethernet réussie. Le voyant à DEL clignotera pendant le transfert des données.

* Un port USB 3.0 est requis pour atteindre des vitesses de transfert de données pouvant aller jusqu'à 5 Gbps.

Garantie

Garantie limitée de 3 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, d'être exempt de tous défauts de matériaux et de fabrication pour une période de 3 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visiter tripplite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
