U236SMFLC - Сетевой адаптер Tripp Lite - Бесплатное руководство пользователя

Тип продукта	USB-адаптер сети к оптоволокну
Бренд	Tripp Lite
Модель	U236-SMF-LC
Подключение	USB 2.0 Type-A (штекер) к LC duplex (оптоволокно)
Тип волокна	Одномодовое (single-mode), 1310 нм
Скорость сети	100 Мбит/с Fast Ethernet
Максимальное расстояние	20 км
Скорость USB	До 480 Мбит/с (USB 2.0)
Питание	От USB-шины, внешнее питание не требуется
Размеры (прибл.)	70 x 30 x 15 мм
Вес (прибл.)	30 г
Материал корпуса	ABS-пластик
Светодиодные индикаторы	1 синий светодиод: активное Ethernet-соединение (мигает во время передачи)
Основные функции	Портативное оптоволоконное сетевое подключение, пробуждение по сети (Wake-on-LAN), низкая задержка, электрическая изоляция
Поддерживаемые операционные системы	Windows 10, 8/8.1, 7, XP, Vista; Server 2012, 2008
Установка	Требуется драйвер (входит в комплект на CD); прямое подключение к порту USB
Обслуживание и очистка	Очищайте оптоволоконные разъемы подходящим набором для очистки; избегайте попадания пыли на порты
Безопасность	Не смотрите прямо на лазерный луч; соблюдайте безопасные расстояния
Запчасти и ремонтопригодность	Не подлежит ремонту пользователем; ограниченная гарантия 3 года (замена или ремонт)
Гарантия	3 года (ограниченная гарантия производителя)
Содержимое упаковки	Адаптер U236-SMF-LC, краткое руководство по эксплуатации, CD с драйверами

Часто задаваемые вопросы - U236SMFLC Tripp Lite

Какие операционные системы совместимы с U236-SMF-LC?

U236-SMF-LC совместим с Windows 10, 8/8.1, 7, XP, Vista и Windows Server 2012, 2008. Для других ОС проверьте доступные драйверы.

Как установить оптоволоконный сетевой адаптер Tripp Lite?

Сначала установите драйвер с прилагаемого CD, затем подключите адаптер к USB-порту компьютера. Подсоедините оптоволоконный кабель к порту LC duplex. Синий светодиод загорится, указывая на успешное подключение.

Какое максимальное расстояние поддерживает этот адаптер?

Модель U236-SMF-LC (одномодовая) может передавать до 20 км по оптоволокну без потери скорости или надежности.

Какую скорость сети я могу достичь с U236-SMF-LC?

Этот адаптер поддерживает сети Fast Ethernet 100 Мбит/с. Скорость USB ограничена 480 Мбит/с (USB 2.0).

Требуется ли адаптеру внешнее питание?

Нет, адаптер питается напрямую от USB-порта (bus-powered). Дополнительный источник питания не требуется.

Что означает синий светодиод на адаптере?

Синий светодиод указывает на активное Ethernet-соединение. Он горит постоянно, когда связь установлена, и мигает во время передачи данных.

Могу ли я использовать этот адаптер с многомодовым оптоволоконным кабелем?

Нет, U236-SMF-LC предназначен для одномодового волокна. Для многомодового волокна используйте модель U236-MMF-LC.

Поддерживает ли U236-SMF-LC Wake-on-LAN?

Да, этот адаптер совместим с функцией Wake-on-LAN (пробуждение по сети), позволяющей удаленно включать компьютер.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную гарантию на 3 года, покрывающую дефекты материалов и изготовления. Подробнее см. в руководстве.

Могу ли я отремонтировать адаптер самостоятельно в случае поломки?

Адаптер не предназначен для ремонта пользователем. В случае проблемы обратитесь в службу поддержки Tripp Lite для ремонта или замены по гарантии.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U236SMFLC Tripp Lite

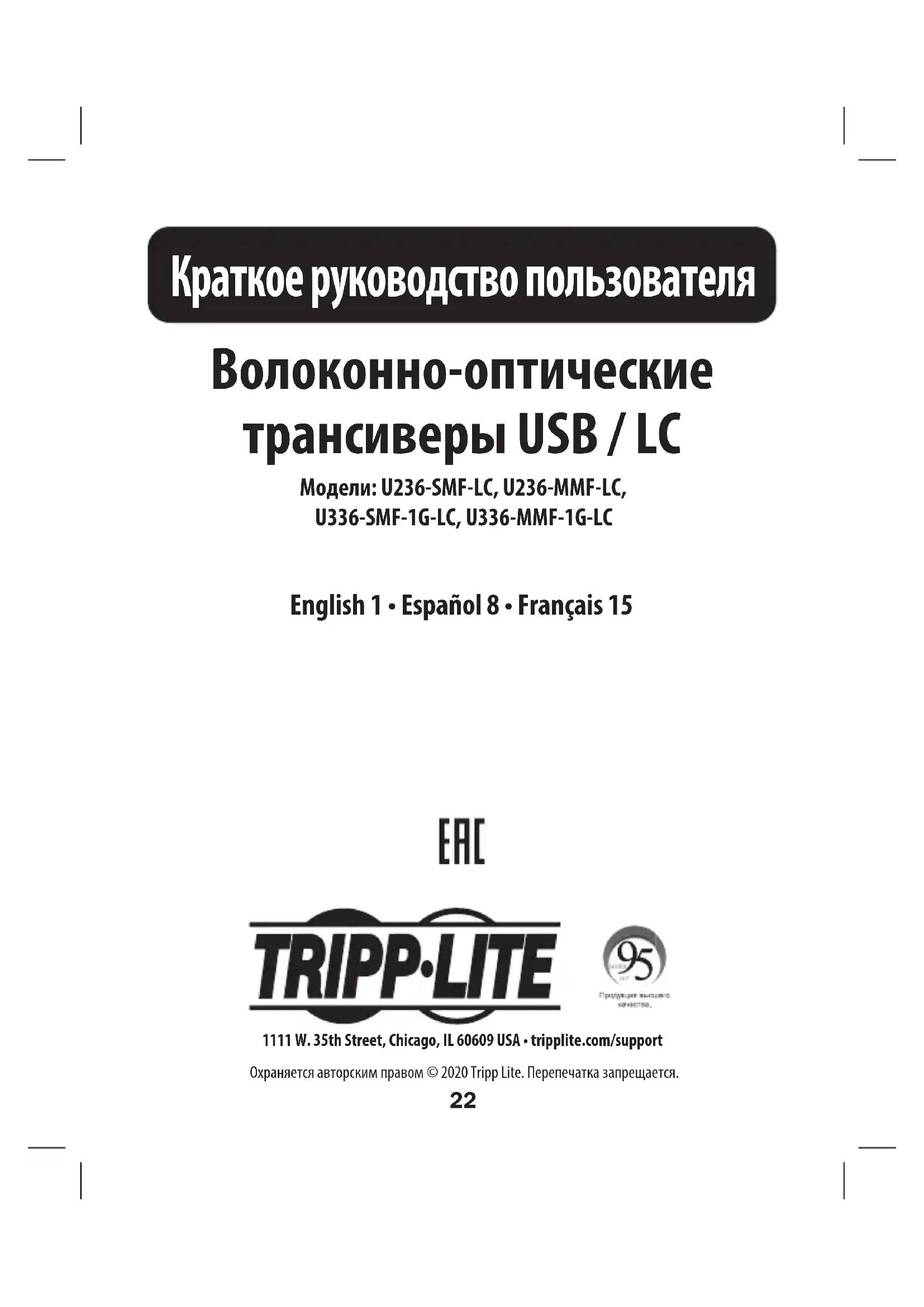

Краткое руководство пользователя

Волоконно-оптические трансиверы USB / LC

Модели: U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC, U336-MMF-1G-LC

English 1 • Español 8 • Français 15

EAC

Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.

Характеристики изделия

Все модели:

• Трансиверы обеспечивают портативный способ подключения к оптоволоконной сети через порт USB портативного компьютера или планшета
• Прямое оптоволоконное подключение минимизирует риск утечки данных и предотвращает возникновение электромагнитных помех (ЭМП)
• Непосредственное подключение к USB-порту без необходимости использования внешнего источника питания
• Легко устанавливаемые драйверы обеспечивают соединение за несколько секунд
• Поддержка технологии Wake-on-LAN (WoL)
• Малогабаритная и компактная конструкция обеспечивает простоту хранения и транспортировки

Модель U236-SMF-LC:

• Подключение к волоконно-оптической сети со скоростью передачи данных 100 Мбит/с
• Ретрансляция на расстояние до 20 км от волоконно-оптической сети без снижения скорости или надежности
• Одномодовый (1310 нм)
• Поддержка скоростей передачи данных до 480 Мбит/с через интерфейс USB 2.0

Модель U236-MMF-LC:

• Подключение к волоконно-оптической сети со скоростью передачи данных 100 Мбит/с
• Ретрансляция на расстояние до 2 км от волоконно-оптической сети без снижения скорости или надежности

Характеристики изделия

• Многомодовый (1310 нм)
• Поддержка скоростей передачи данных до 480 Мбит/с через интерфейс USB 2.0

Модель U336-SMF-1G-LC:

• Подключение к волоконно-оптической сети со скоростью передачи данных 1 Гбит/с
• Ретрансляция на расстояние до 5 км от волоконно-оптической сети без снижения скорости или надежности
• Одномодовый (1310 нм)
• Поддержка скоростей передачи данных до 5 Гбит/с через интерфейс USB 3.0

Модель U336-MMF-1G-LC:

• Подключение к волоконно-оптической сети со скоростью передачи данных 1 Гбит/с
• Ретрансляция на расстояние до 550 м от волоконно-оптической сети без снижения скорости или надежности
• Многомодовый (1310 нм)
• Поддержка скоростей передачи данных до 5 Гбит/с через интерфейс USB 3.0

Комплект поставки

• U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC или U336-MMF-1G-LC
- Краткое руководство пользователя

Опциональные комплектующие

• Дуплексный одномодовый волоконно-оптический соединительный кабель 8.3/125 серии N370 (с разъемами LC/LC)
• Дуплексный многомодовый волоконно-оптический соединительный кабель 50/125 OM3 LSZH серии N820 (с разъемами (LC/LC)

Системные требования

• Компьютер с интерфейсом USB-A и свободным портом USB 2.0 или 3.0
• Управляемые или неуправляемые сетевые коммутаторы для волоконнооптических трансиверов U336-XMF-1G-LC

- Поддерживаемые операционные системы:

o Microsoft Windows 10, 8/8.1, 7, XP, Vista o Microsoft Server 2012, 2008

Установка

Примечания:

• Перед установкой необходимо проверить, чтобы рабочая длина волны оптоволоконного оборудования (1310 нм), модовость (одно- или много-) дальность (в метрах) совпадали с соответствующими характеристиками волоконно-оптического USB-трансивера.
• Волоконно-оптические трансиверы USB 3.0 функционируют только с управляемым(-и) или неуправляемым(-и) сетевым(-и) коммутатором(-ами).
• Перед подключением волоконно-оптического USB-трансивера загрузите соответствующий драйвер с компакт-диска, поставляемого в комплекте, на свой стационарный или портативный компьютер.
• После успешной установки соответствующего драйвера подсоедините имеющийся или вновь проложенный многомодовый волоконно-оптический кабель к свободному дуплексному порту LC трансивера. Затем подсоедините его к оптоволоконной сети
• В зависимости от используемого трансивера вставьте штекерный разъем USB-A в порт USB 2.0 или 3.0 своего компьютера.*
• При успешном подключении к сети Ethernet загорается светодиодный индикатор синего цвета. Во время передачи данных этот светодиодный индикатор мигает.

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей Гарантии производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Расходы по обратной транспортировке изделия оплачиваются Продавцом. Перед возвратом любого оборудования для проведения ремонта ознакомьтесь с информацией на странице triplite.com/support.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один к одному" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
