U236SMFLC - Adaptador de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador de red USB a fibra óptica
Marca	Tripp Lite
Modelo	U236-SMF-LC
Conectividad	USB 2.0 Tipo A (macho) a LC dúplex (fibra óptica)
Tipo de fibra	Monomodo (single-mode), 1310 nm
Velocidad de red	100 Mbps Fast Ethernet
Distancia máxima	20 km
Velocidad USB	Hasta 480 Mbps (USB 2.0)
Alimentación	Por bus USB, no requiere alimentación externa
Dimensiones (aprox.)	70 x 30 x 15 mm
Peso (aprox.)	30 g
Material de la carcasa	Plástico ABS
Indicadores LED	1 LED azul: conexión Ethernet activa (parpadea durante la transferencia)
Funciones principales	Conexión de red de fibra portátil, Wake-on-LAN, baja latencia, aislamiento eléctrico
Sistemas operativos compatibles	Windows 10, 8/8.1, 7, XP, Vista; Server 2012, 2008
Instalación	Controlador requerido (incluido en CD); conexión directa al puerto USB
Mantenimiento y limpieza	Limpiar los conectores de fibra con un kit de limpieza adecuado; evitar polvo en los puertos
Seguridad	No mirar directamente el haz láser; respetar las distancias de seguridad
Piezas de repuesto y reparabilidad	No reparable por el usuario; garantía limitada de 3 años (reemplazo o reparación)
Garantía	3 años (garantía limitada del fabricante)
Contenido del paquete	Adaptador U236-SMF-LC, guía de inicio rápido, CD de controladores

Preguntas frecuentes - U236SMFLC Tripp Lite

¿Qué sistemas operativos son compatibles con el U236-SMF-LC?

El U236-SMF-LC es compatible con Windows 10, 8/8.1, 7, XP, Vista y Windows Server 2012, 2008. Para otros SO, verifique los controladores disponibles.

¿Cómo instalar el adaptador de red de fibra Tripp Lite?

Instale primero el controlador desde el CD proporcionado, luego conecte el adaptador a un puerto USB de su computadora. Conecte el cable de fibra al puerto LC dúplex. El LED azul se enciende para indicar una conexión exitosa.

¿Cuál es la distancia máxima admitida por este adaptador?

El modelo U236-SMF-LC (monomodo) puede transmitir hasta 20 km sobre fibra óptica sin pérdida de velocidad o confiabilidad.

¿Qué velocidad de red puedo alcanzar con el U236-SMF-LC?

Este adaptador soporta redes Fast Ethernet 100 Mbps. La velocidad USB está limitada a 480 Mbps (USB 2.0).

¿El adaptador requiere alimentación externa?

No, el adaptador se alimenta directamente del puerto USB (alimentado por bus). No se requiere ninguna fuente de alimentación adicional.

¿Qué significa el LED azul en el adaptador?

El LED azul indica una conexión Ethernet activa. Permanece fijo cuando el enlace está establecido y parpadea durante la transferencia de datos.

¿Puedo usar este adaptador con un cable de fibra multimodo?

No, el U236-SMF-LC está diseñado para fibra monomodo. Para fibra multimodo, use el modelo U236-MMF-LC.

¿El U236-SMF-LC soporta Wake-on-LAN?

Sí, este adaptador es compatible con la función Wake-on-LAN, permitiendo encender una computadora de forma remota.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 3 años que cubre defectos de materiales y fabricación. Para más detalles, consulte el manual.

¿Puedo reparar el adaptador yo mismo en caso de falla?

El adaptador no está diseñado para ser reparado por el usuario. En caso de problema, contacte al soporte de Tripp Lite para una reparación o reemplazo bajo garantía.

MANUAL DE USUARIO U236SMFLC Tripp Lite

Guía de Inicio Rápido

Transceptor USB a Fibra LC

Modelos: U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC, U336-MMF-1G-LC

English 1 • Français 15 • Русский 22

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

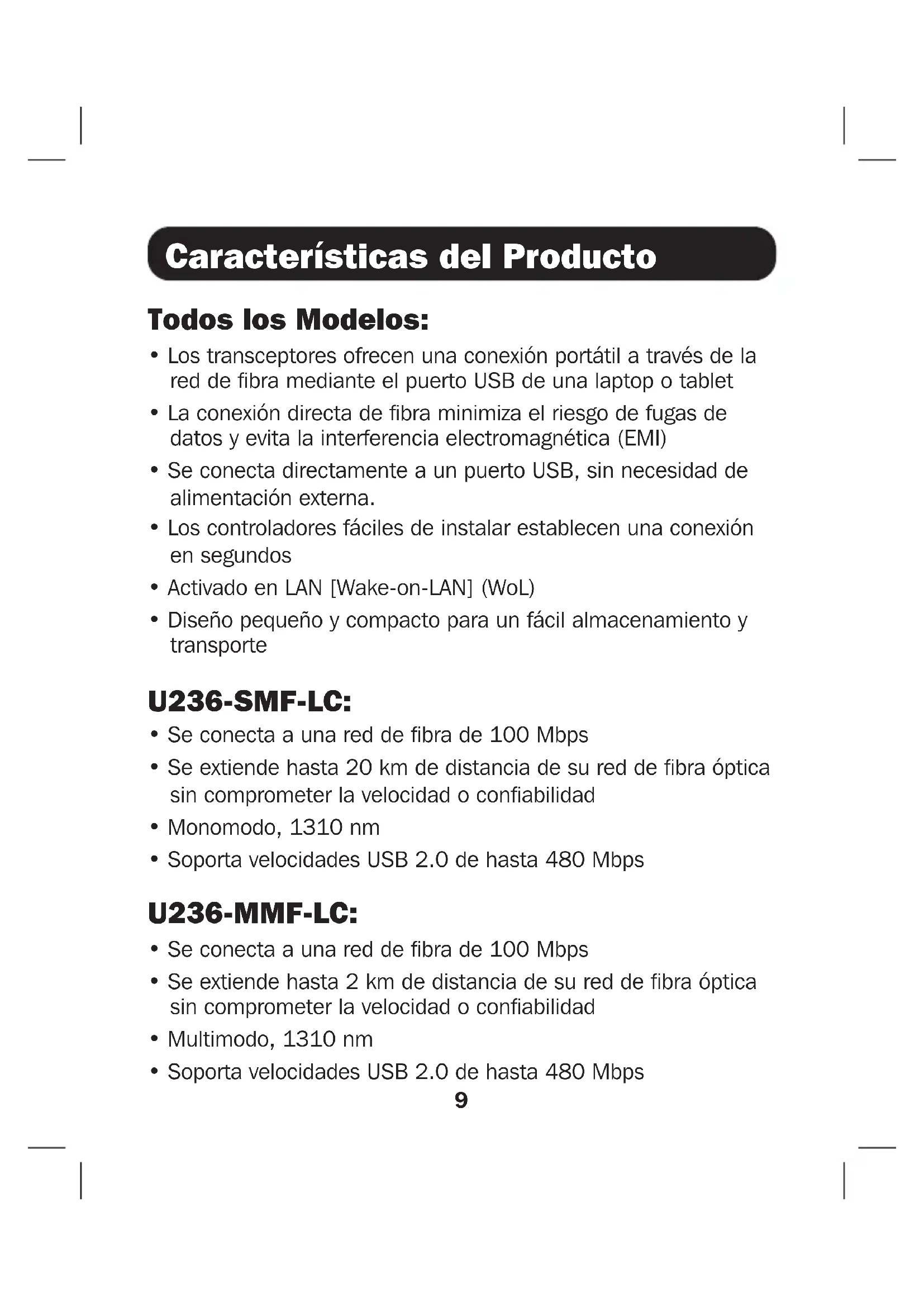

Características del Producto

Todos los Modelos:

• Los transceptores ofrecen una conexión portátil a través de la red de fibra mediante el puerto USB de una laptop o tablet
• La conexión directa de fibra minimiza el riesgo de fugas de datos y evita la interferencia electromagnética (EMI)
• Se conecta directamente a un puerto USB, sin necesidad de alimentación externa.
• Los controladores fáciles de instalar establecen una conexión en segundos
• Activado en LAN [Wake-on-LAN] (WoL)
• Diseño pequeño y compacto para un fácil almacenamiento y transporte

U236-SMF-LC:

• Se conecta a una red de fibra de 100 Mbps
• Se extiende hasta 20 km de distancia de su red de fibra óptica sin comprometer la velocidad o confiabilidad
• Monomodo, 1310 nm
• Soporta velocidades USB 2.0 de hasta 480 Mbps

U236-MMF-LC:

• Se conecta a una red de fibra de 100 Mbps
• Se extiende hasta 2 km de distancia de su red de fibra óptica sin comprometer la velocidad o confiabilidad
• Multimodo, 1310 nm
• Soporta velocidades USB 2.0 de hasta 480 Mbps

Características del Producto

U336-SMF-1G-LC:

• Se conecta a una red de fibra de 1 Gbps
• Se extiende hasta 5 km de distancia de su red de fibra óptica sin comprometer la velocidad o confiabilidad
• Monomodo, 1310 nm
• Admite velocidades USB 3.0 de hasta 5 Gbps

U336-MMF-1G-LC:

• Se conecta a una red de fibra de 1 Gbps
• Se extiende hasta 550 m de distancia de su red de fibra óptica sin comprometer la velocidad o confiabilidad
• Multimodo, 1310 nm
• Admite velocidades USB 3.0 de hasta 5 Gbps

El Paquete Incluye

• U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC o U336-MMF-1G-LC
- Guía de Inicio Rápido

Accesorios Opcionales

• Cable Patch de Fibra Dúplex Monomodo 8.3/125 (LC/LC) 10G de la Serie N370
• Cable Patch de Fibra Dúplex Monomodo 50/125 OM3 LSZH (LC/LC) 10G de la Serie N820

Requisitos del Sistema

• Computadora equipada con USB-A con un puerto USB 2.0 o 3.0 disponible
• Switch(es) de red administrado(s) o no administrado(s) para los Transceptores de Fibra U336-XMF-1G-LC
• Sistemas operativos soportados:
  o Microsoft Windows 10, 8/8.1, 7, XP, Vista o Microsoft Server 2012, 2008

Instalación

Notas:

• Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (1310 nm)
  y el tipo de modo (sencillo o múltiple) coincida con las especificaciones del Transceptor de Fibra USB.

• Los transceptores de fibra USB 3.0 trabajan únicamente con switch(es) de red administrado(s) o no administrado(s).

• Antes de conectar el transceptor de fibra USB, descargue el controlador aplicable desde el CD incluido a su computadora o laptop.

• Una vez que se haya instalado con éxito el controlador apropiado, conecte el cable de fibra monomodo o multimodo existente o recién instalado en el puerto LC dúplex disponible en el Transceptor. Entonces, conecte a la red de fibra
• Dependiendo del transceptor, inserte el conector USB-A macho a un puerto USB 2.0 o 3.0 de su computadora.*
• Un LED azul se iluminará para indicar una conexión exitosa de Ethernet. El LED destellará durante la transferencia de datos.
  * Para alcanzar las velocidades de 5 Gbps se requiere un puerto USB 3.0.

Garantía

Garantía Limitada de 3 años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de 3 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía solo puede obtenerse entregando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 EE. UU. El vendedor reembolsará los cargos de envío. Antes de devolver cualquier equipo para reparación, visite tripplite.com/support.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en la misma cantidad (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que finalmente se convierta en residuo

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambio sin previo aviso.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support
