U44406NDGUBC - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C vers DVI avec hub USB-A et Ethernet
Modèle	U444-06N-DGUB-C
Connecteur d'entrée	USB Type-C mâle, prise de charge USB-C femelle
Connecteurs de sortie	1 port DVI femelle (Single-Link), 1 port USB-A femelle (USB 3.2 Gen 1), 1 port RJ45 femelle (Ethernet Gigabit)
Résolution vidéo maximale	1920 x 1080 @ 60 Hz
Débit DVI	6,75 Gbit/s (2,25 Gbit/s par canal)
Vitesse Ethernet	10/100/1000 Mbit/s
Débit port USB-A	Jusqu'à 5 Gbit/s, rétrocompatible USB 2.0/1.1
Charge port USB-A	5 V, 1 A (5 W)
Charge port USB-C	Entrée jusqu'à 20 V, 3 A (60 W)
Température de fonctionnement	0 à 45 °C
Température de stockage	-10 à 70 °C
Humidité de fonctionnement	10 % à 85 % HR, sans condensation
Humidité de stockage	5 % à 90 % HR, sans condensation
Garantie	3 ans limitée
Contenu de l'emballage	Adaptateur, manuel d'utilisation
Couleur	Noir
Compatibilité	Plug & Play, aucun pilote nécessaire
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive. Ne pas ouvrir le boîtier.
Pièces détachées	Contacter le support technique pour toute réparation. Aucune pièce détachée disponible.

FOIRE AUX QUESTIONS - U44406NDGUBC Tripp Lite

Comment connecter l'adaptateur Tripp Lite U44406NDGUBC ?

Branchez le connecteur USB-C mâle de l'adaptateur sur le port USB-C de votre ordinateur. Connectez ensuite un câble DVI entre le port DVI de l'adaptateur et votre moniteur. Pour le réseau, reliez le port RJ45 à un câble Ethernet. Vous pouvez également brancher des périphériques USB sur le port USB-A et recharger votre appareil via le port USB-C de charge.

Quels types de câbles sont recommandés pour cet adaptateur ?

Tripp Lite recommande l'utilisation de câbles DVI Single-Link série P561, de câbles USB 3.2 Gen 1 série U322 ou U326, de câbles Ethernet Cat6 série N201, et du câble USB-C mâle/mâle U420-003.

Quelle est la résolution maximale supportée par l'adaptateur ?

L'adaptateur supporte une résolution vidéo DVI Single-Link allant jusqu'à 1920 x 1080 à 60 Hz.

Puis-je recharger mon ordinateur via l'adaptateur ?

Oui, le port USB-C de charge de l'adaptateur supporte une entrée jusqu'à 20 V, 3 A (60 W), permettant de recharger votre appareil. Assurez-vous que votre chargeur USB-C est branché sur ce port.

L'adaptateur nécessite-t-il l'installation de pilotes ?

Non, l'adaptateur est Plug & Play et ne nécessite aucun logiciel ou pilote supplémentaire. Il fonctionne automatiquement une fois connecté.

Que faire si la connexion Ethernet ne s'établit pas automatiquement ?

Si la connexion réseau ne se fait pas automatiquement, vous pouvez la configurer manuellement dans les paramètres réseau de votre ordinateur. Sur Windows, allez dans Paramètres réseau et Internet. Sur Mac, allez dans Préférences Système > Réseau et utilisez l'assistant de configuration.

Quelle est la garantie de cet adaptateur ?

L'adaptateur est couvert par une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support Tripp Lite.

L'adaptateur est-il compatible avec tous les ordinateurs équipés d'un port USB-C ?

L'adaptateur est compatible avec tout appareil doté d'un port USB-C supportant le mode alternatif DisplayPort (DP Alt Mode). Il fonctionne avec les ordinateurs portables, tablettes et smartphones compatibles USB-C.

Puis-je utiliser un câble DVI plus long que celui fourni ?

Oui, vous pouvez utiliser un câble DVI Single-Link standard. Tripp Lite recommande ses câbles série P561. La longueur maximale dépend de la qualité du câble, mais généralement jusqu'à 5 mètres pour une résolution 1080p.

Comment entretenir et nettoyer l'adaptateur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants, produits abrasifs ou liquides. Évitez l'exposition à l'eau et à l'humidité excessive.

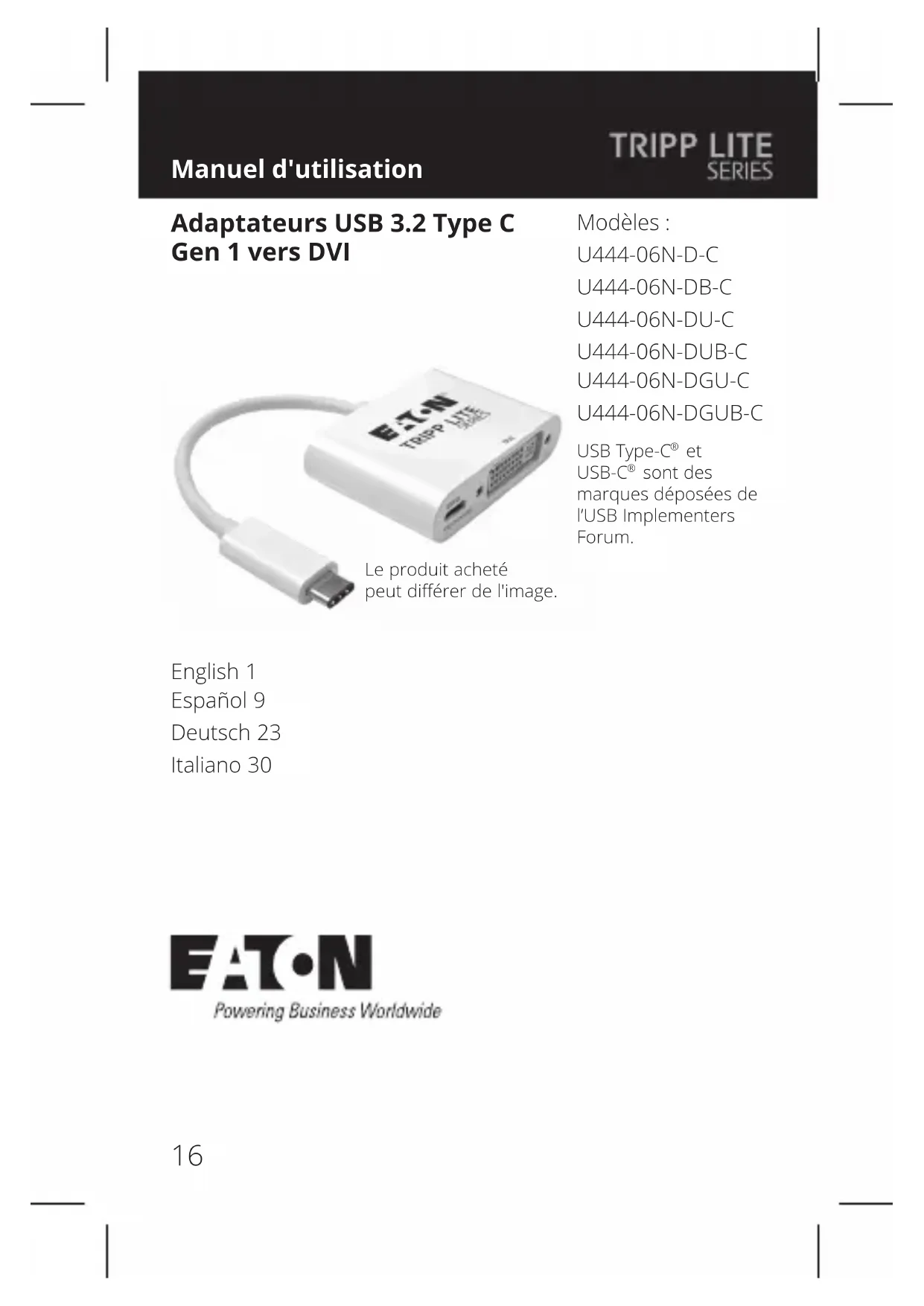

MODE D'EMPLOI U44406NDGUBC Tripp Lite

Adaptateurs USB 3.2 Type C Gen 1 vers DVI

Modèles :

U444-06N-D-C

U444-06N-DB-C

U444-06N-DU-C

U444-06N-DUB-C

U444-06N-DGU-C

U444-06N-DGUB-C

USB Type-C® et

USB-C® sont des

marques déposées de

l'USB Implementers

Forum.

English 1

Español 9

Deutsch 23

Italiano 30

EAT·N

Contenu de l'emballage

• U444-06N-D-C (blanc), U444-06N-DB-C (noir), U444-06N-DU-C (blanc), U444-06N-DUB-C (noir), U444-06N-DGU-C (blanc) ou U444-06N-DGUB-C (noir)
- Manuel d'utilisation

Accessoires disponibles en option

• Câbles Single-Link DVI série P561
- Câbles d'appareil A/B USB 3.2 Gen 1 série U322
- Câbles d'appareil Micro-B USB 3.2 Gen 1 série U326
- Câbles de brassage anti-coupure Gigabit Cat6 série N201
- Câble USB-C mâle/mâle USB 3.2 Gen 1 U420-003 - 90 cm (3 pi)

Caractéristiques du produit

Remarque : cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau des caractéristiques des ports USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur DVI via un port USB-C
• Prend en charge les résolutions vidéo DVI Single-Link jusqu'à 1920 x 1080/1080p à 60 Hz
• Prend en charge les taux de transfert numérique DVI de 6,75 Gbit/s (2,25 Gbit/s par canal)
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.

Caractéristiques du produit

• Le port du hub USB-A prend en charge des taux de transfert de données allant jusqu'à 5 Gbit/s. Rétrocompatible avec les générations USB précédentes.
• Port de charge USB-C pour recharger votre appareil.
- Le port USB-C prend en charge une alimentation électrique jusqu'à 20 V, 3 A (60 W).
- Prèt à utiliser. Pas de logiciel ou de pilotes requis

Caractéristiques USB Type-C

Remarque : une connexion réseau sera automatiquement établie lorsque l'appareil est raccordé au port USB-C de votre ordinateur et à un réseau via un câble Cat5e/6. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page Paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau de Préférences système, cliquer sur le bouton « M'assister » pour accéder à l'Assistant de configuration du réseau, puis suivre les instructions pour établir une connexion.

1. Raccordez le connecteur USB Type-C de l'adaptateur au port USB-C de votre ordinateur portable, tablette ou autre appareil.
2. Raccordez le port DVI de l'adaptateur au port DVI d'un moniteur à l'aide d'un câble DVI (tel qu'un câble DVI de la série P561).
3. Rechargez votre appareil en raccordant son port USB-C au port USB-C de l'adaptateur.
4. Raccordez un appareil USB au port Hub USB-A de l'adaptateur.*
5. Raccordez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel qu'un câble Cat6 de la série N201).)*

* Reportez-vous au tableau des fonctionnalités USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.

Caractéristiques

Modèles	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Connecteurs - Entrée
USB USB-C (mâle)
Recharge USB-C (femelle)
Connecteurs - Sortie
DVI DVI (femelle)
USB N/A USB A femelle
Ethernet S.O. RJ45 (Femelle)
Température ambiante de fonctionnement
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Taux d' humidité en fonctionnement	10 % à 85 % RH, sanscondensation
Température de stockage	-10 à 70 °C (14 à 158 °F)
Humidité de stockage 5 % à 90 % RH, sanscondensation
Exigences en matière d'alimentation
Port de charge USB-C Prend en charge des entrées jusqu'à 20 V 3 A (60 W)
Port USB 3.2 Gen 1 S.O.			Fournitune sortie jusqu'à 5 V 1 A (5 W)

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°

23-10-203 /

93-3746_RevC

Février 2024

933746

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.

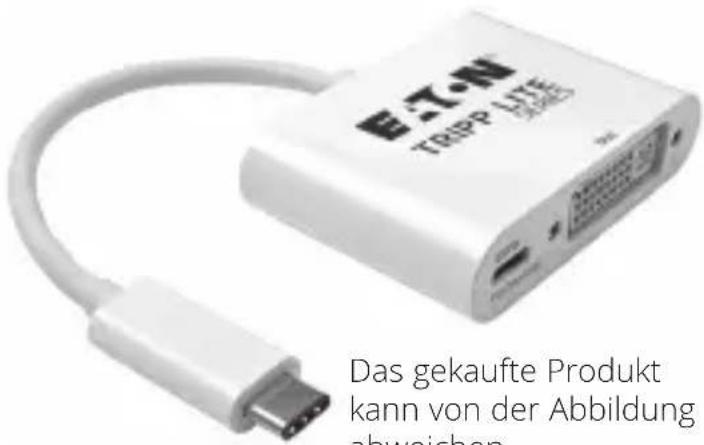

USB 3.2 Gen 1 USB-C zu DVI-Adapter
