U44406NDGUBC - Estación de acoplamiento Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de conexión USB-C a DVI con concentrador USB-A y Ethernet
Modelo	U444-06N-DGUB-C
Conector de entrada	USB Tipo-C macho, conector de carga USB-C hembra
Conectores de salida	1 puerto DVI hembra (Single-Link), 1 puerto USB-A hembra (USB 3.2 Gen 1), 1 puerto RJ45 hembra (Ethernet Gigabit)
Resolución de video máxima	1920 x 1080 @ 60 Hz
Velocidad de datos DVI	6,75 Gbit/s (2,25 Gbit/s por canal)
Velocidad Ethernet	10/100/1000 Mbit/s
Velocidad del puerto USB-A	Hasta 5 Gbit/s, retrocompatible con USB 2.0/1.1
Carga del puerto USB-A	5 V, 1 A (5 W)
Carga del puerto USB-C	Entrada de hasta 20 V, 3 A (60 W)
Temperatura de funcionamiento	0 a 45 °C
Temperatura de almacenamiento	-10 a 70 °C
Humedad de funcionamiento	10 % a 85 % HR, sin condensación
Humedad de almacenamiento	5 % a 90 % HR, sin condensación
Garantía	3 años limitada
Contenido del paquete	Adaptador, manual de usuario
Color	Negro
Compatibilidad	Plug & Play, no se necesitan controladores
Mantenimiento	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	No exponer al agua ni a la humedad excesiva. No abrir la carcasa.
Piezas de repuesto	Contactar al soporte técnico para cualquier reparación. No hay piezas de repuesto disponibles.

Preguntas frecuentes - U44406NDGUBC Tripp Lite

¿Cómo conectar el adaptador Tripp Lite U44406NDGUBC?

Conecte el conector USB-C macho del adaptador al puerto USB-C de su computadora. Luego, conecte un cable DVI entre el puerto DVI del adaptador y su monitor. Para la red, conecte el puerto RJ45 a un cable Ethernet. También puede conectar dispositivos USB al puerto USB-A y cargar su dispositivo a través del puerto USB-C de carga.

¿Qué tipos de cables se recomiendan para este adaptador?

Tripp Lite recomienda el uso de cables DVI Single-Link serie P561, cables USB 3.2 Gen 1 serie U322 o U326, cables Ethernet Cat6 serie N201 y el cable USB-C macho/macho U420-003.

¿Cuál es la resolución máxima admitida por el adaptador?

El adaptador admite una resolución de video DVI Single-Link de hasta 1920 x 1080 a 60 Hz.

¿Puedo cargar mi computadora a través del adaptador?

Sí, el puerto USB-C de carga del adaptador admite una entrada de hasta 20 V, 3 A (60 W), lo que permite cargar su dispositivo. Asegúrese de que su cargador USB-C esté conectado a este puerto.

¿El adaptador requiere instalación de controladores?

No, el adaptador es Plug & Play y no necesita ningún software o controlador adicional. Funciona automáticamente una vez conectado.

¿Qué hacer si la conexión Ethernet no se establece automáticamente?

Si la conexión de red no se realiza automáticamente, puede configurarla manualmente en la configuración de red de su computadora. En Windows, vaya a Configuración de red e Internet. En Mac, vaya a Preferencias del Sistema > Red y use el asistente de configuración.

¿Cuál es la garantía de este adaptador?

El adaptador está cubierto por una garantía limitada de 3 años contra defectos de materiales y fabricación. Para cualquier reclamo, contacte al soporte de Tripp Lite.

¿El adaptador es compatible con todas las computadoras con puerto USB-C?

El adaptador es compatible con cualquier dispositivo que tenga un puerto USB-C que admita el modo alternativo DisplayPort (DP Alt Mode). Funciona con computadoras portátiles, tabletas y teléfonos inteligentes compatibles con USB-C.

¿Puedo usar un cable DVI más largo que el proporcionado?

Sí, puede usar un cable DVI Single-Link estándar. Tripp Lite recomienda sus cables serie P561. La longitud máxima depende de la calidad del cable, pero generalmente hasta 5 metros para resolución 1080p.

¿Cómo mantener y limpiar el adaptador?

Desconecte el adaptador antes de limpiarlo. Use un paño suave y seco para limpiar la superficie. No use disolventes, productos abrasivos ni líquidos. Evite la exposición al agua y la humedad excesiva.

MANUAL DE USUARIO U44406NDGUBC Tripp Lite

USB Type-C® y USB-C®

son marcas

comerciales

registradas del USB

Implementers Forum

El producto comprado puede diferir de la imagen.

English 1

Français 16

Deutsch 23

Italiano 30

EAT•N

Accesorios Opcionales

• Cables de Conexión Única DVI Serie P561
- Cables para Dispositivo USB 3.2 Gen 1 A/B de la Serie U322
• Cables para Dispositivo USB 3.2 Gen 1 Micro-B de la Serie U326
• Cables Patch Snagless Cat6 Gigabit Serie N201
- Cable USB 3.2 Gen 1 USB-C Macho/Macho U420-003 - 91 cm [3 pies]

Características del Producto

Nota: Esta sección enumera las características para todos los modelos USB Type-C a que se hace referencia en este manual. Vea la tabla de Características de USB Type-C para determinar qué funciones soporta su modelo.

• Soporta USB DisplayPort de Modo Alterno para conectar un monitor DVI mediante un puerto USB-C
• Soporta resoluciones de video DVI de Conexión Única de hasta 1920 x 1080 / 1080p @ 60 Hz

Características del Producto

• Soporta velocidades de transferencia de DVI digital de 6.75 Gbps (2.25 Gbps por canal)
• El puerto Ethernet soporta velocidades reales de red de 10/100/1000 Mbps
• El puerto USB-A del hub soporta velocidades de transferencia de datos hasta 5 Gbps; compatible con generaciones anteriores de USB
• Puerto de carga USB-C para cargar su dispositivo
• El puerto USB-C soporta entrada de alimentación de hasta 20V 3A (60W)
• Conectar y Usar—No requiere software ni controladores

Características de USB Type-C

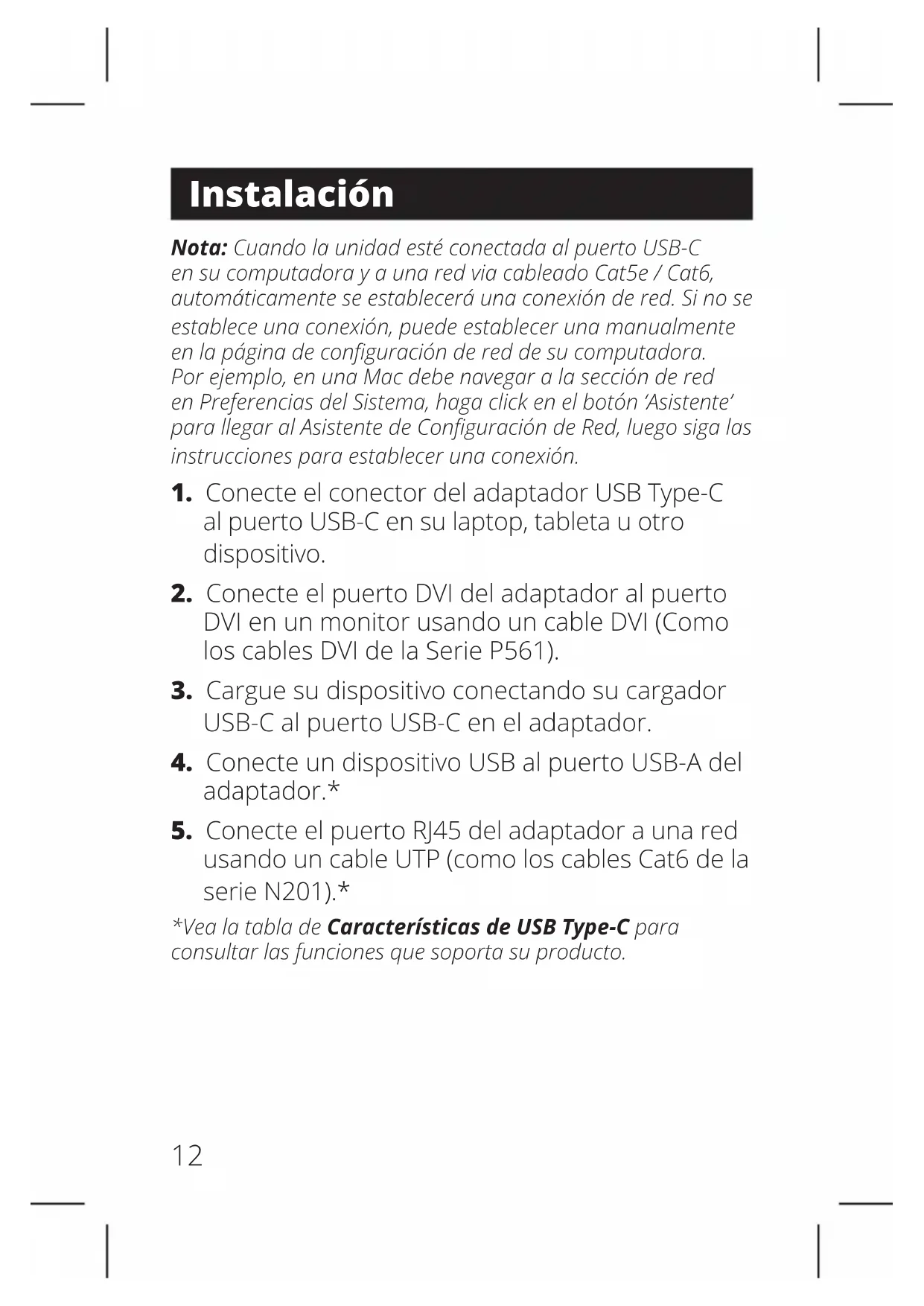

Nota: Cuando la unidad esté conectada al puerto USB-C en su computadora y a una red via cableado Cat5e / Cat6, automáticamente se establecerá una conexión de red. Si no se establece una conexión, puede establecer una manualmente en la página de configuración de red de su computadora. Por ejemplo, en una Mac debe navegar a la sección de red en Preferencias del Sistema, haga click en el botón 'Asistente' para llegar al Asistente de Configuración de Red, luego siga las instrucciones para establecer una conexión.

1. Conecte el conector del adaptador USB Type-C al puerto USB-C en su laptop, tableta u otro dispositivo.
2. Conecte el puerto DVI del adaptador al puerto DVI en un monitor usando un cable DVI (Como los cables DVI de la Serie P561).
3. Cargue su dispositivo conectando su cargador USB-C al puerto USB-C en el adaptador.
4. Conecte un dispositivo USB al puerto USB-A del adaptador.*
5. Conecte el puerto RJ45 del adaptador a una red usando un cable UTP (como los cables Cat6 de la serie N201).*

*Vea la tabla de Características de USB Type-C para consultar las funciones que soporta su producto.

Especificaciones

Modelos	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Conectores—Entrada
USB USB-C (Macho)
Carga USB-C (Hembra)
Conectores—Salida
DVI DVI (Hembra)
USB N/A USB-A (Hembra)
Ethernet N/A					RJ45 (Hembra)
Ambiental
Temperatura de Operación	0 °C a 45 °C
Humedad de Operación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenamiento	-10 °C a 70 °C
Humedad de Almacenamiento	Del 5% a 90% de HR, Sin Condensación
Requerimientos de Energía
Puerto USB-C de Carga	Soporta entrada de hasta 20V 3A (60W)
Puerto USB 3.2 Gen 1	N/A		Proporciona una Salida de hasta 5V 1A (5W)

Garantía

GARANTÍA LIMITADA POR 3 AÑOS

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com

© 2024 Eaton Todos los derechos reservados Publicación No. 23-10-203 / 93-3746_RevC Febrero 2024

933746

Eaton es una marca registrada.

Todas las marcas registradas son propiedad de sus respectivos propietarios.
