BEDIENUNGSANLEITUNG U44406NDGUBC Tripp Lite

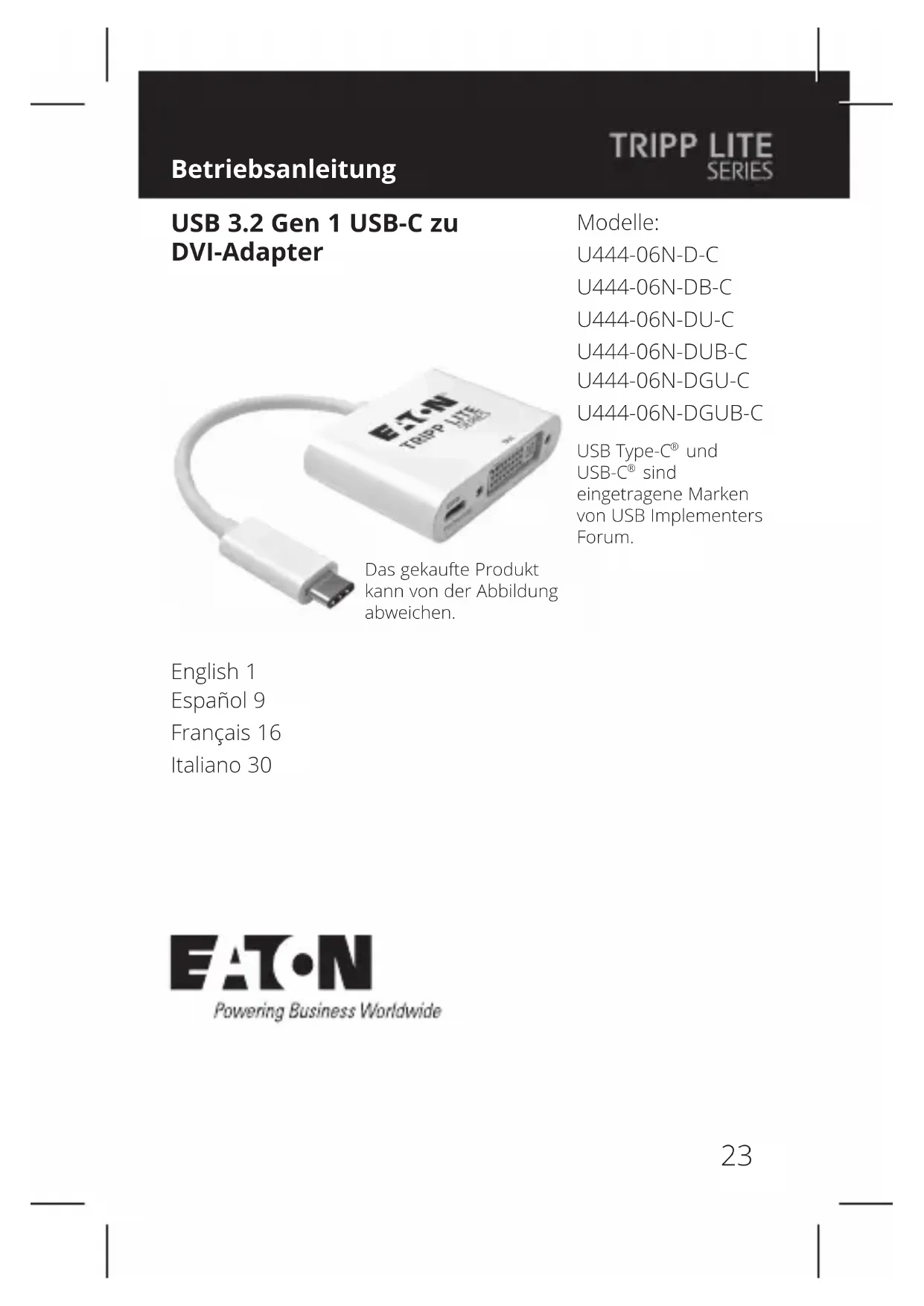

ETON TRIPP LTE Das gekaufte Produkt kann von der Abbildung abweichen

Modelle:

U444-06N-D-C

U444-06N-DB-C

U444-06N-DU-C

U444-06N-DUB-C

U444-06N-DGU-C

U444-06N-DGUB-C

USB Type-C® und

USB-C ^® sind

eingetragene Marken

von USB Implementers

Forum.

English 1

Español 9

Français 16

Italiano 30

EAT•N

• U444-06N-D-C (Weiß), U444-06N-DB-C (Schwarz), U444-06N-DU-C (Weiß), U444-06N-DUB-C (Schwarz), U444-06N-DGU-C (Weiß) oder U444-06N-DGUB-C (Schwarz)
- Betriebsanleitung

Optionales Zubehör

• P561-Serie DVI Single Link Kabel
• U322-Serie USB 3.2 Gen 1 A/B Gerätekabel
• U326-Serie USB 3.2 Gen 1 Micro-B Gerätekabel
• N201-Serie Cat6 Gigabit Snagless Patchkabel
• U420-003 USB 3.2 Gen 1 USB-C Stecker/Stecker Kabel - 3 ft.

Produktmerkmale

Hinweis: In diesem Abschnitt werden die Funktionen aller USB Typ-C Modelle aufgeführt, auf die in diesem Handbuch Bezug genommen wird. In der Tabelle der USB-Typ-C-Funktionen können Sie sehen, welche Funktionen Ihr Modell unterstützt.

• Unterstützt den USB DisplayPort Alternate Mode für den Anschluss eines DVI-Monitors über einen USB-C-Anschluss
• Unterstützt DVI Single Link Videoauflösungen bis zu 1920 x 1080/1080p @60 Hz
• Unterstützt digitale DVI-Übertragungsraten von 6,75 Gbps (2,25 Gbps pro Kanal)

Produktmerkmale

• Ethernet-Port unterstützt echte 10/100/1000 Mbps Netzwerkgeschwindigkeiten
  • USB-A Nabenanschluss unterstützt Datenübertragungsraten bis zu 5 Gbps; abwärtskompatibel mit früheren USB-Generationen
  • USB-C-Ladeanschluss zum Aufladen Ihres Geräts
  • USB-C-Anschluss unterstützt Stromzufuhr bis zu 20 V 3 A (60 W)
• Plug and Play; keine Software oder Treiber erforderlich

USB-Typ-C-Funktionen

Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computers und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerk-Einstellungsseite Ihres Computers aufrufen. Auf einem Mac würden Sie beispielsweise zum Abschnitt „Netzwerk“ in den Systemeinstellungen navigieren, auf die Schaltfläche „Assist Me“ klicken, um den Assistenten zur Netzwerkeinrichtung aufzurufen, und dann den Anweisungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den USB-Typ-C-Anschluss des Adapters mit dem USB-C-Anschluss Ihres Laptops, Tablets oder anderen Geräts.
2. Verbinden Sie den DVI-Anschluss des Adapters über ein DVI-Kabel (z.B. P561-Serie DVI-Kabel) mit dem DVI-Anschluss eines Monitors.
3. Laden Sie Ihr Gerät auf, indem Sie dessen USB-C-Anschluss mit dem USB-C-Anschluss des Adapters verbinden.
4. Schließen Sie ein USB-Gerät an den USB-A-Nabennschluss des Adapters an.*
5. Verbinden Sie den RJ45-Anschluss des Adapters über ein UTP-Kabel (z. B. N201-Serie Cat6-Kabel)*mit einem Netzwerk.

*Siehe die Tabelle USB Typ-C Funktionen für die Funktionen, die Ihr Produkt unterstützt.

Technische Daten

Modelle	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Anschlüsse - Eingang
USB USB-C (Stecker)
Aufladen USB-C (Buchse)
Anschlüsse - Ausgang
DVI DVI (Buchse)
USB Nicht verfügbar USB-A-Buchse
Ethernet Nicht verfügbar RJ45 (Buchse)
Umgebungsinformationen
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % rF, nicht kondensierend
Lagertemperatur -10 °C bis 70 °C
Feuchtebereich für die Lagerung	5 % bis 90 % rF, nicht kondensierend
Stromanforderungen
USB-C-Ladeanschluss	Unterstützt bis zu 20V 3A (60W) Eingang
USB 3.2 Gen 1 Anschluss	Nicht verfügbar		Bietet bis zu 5V 1A (5W) Ausgang

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne vorherige Ankündigung geändert werden.

1000 Eaton Boulevard Cleveland, OH 44122 Vereinigte Staaten Eaton.com

© 2024 Eaton

Alle Rechte

vorbehalten.

Veröffentlichung Nr.

23-10-203 /

93-3746_RevC

Februar 2024

933746

Eaton ist eine eingetragene Marke.

Alle Marken sind

Eigentum der

jeweiligen Inhaber.
