MODE D'EMPLOI B005HUA2K Tripp Lite

Commutateur KVM HDMI 2 ports Partage vidéo 4K, audio et périphérique

Modèle : B005-HUA2-K

E-T+N TROPX AT&T KVM X4T HSDAI KVM X4T SWITCH Power Online Select PC1 Online Select PC2 IREXT Power Internet Internet

Le produit acheté peut différer de l'image.

English 1

Español 9

Deutsch 25

Italiano 37

Contenu du carton d'emballage

• Commutateur KVM HDMI 2 ports B005-HUA2-K
• Prolongateur infrarouge (IR)
• Télécommande infrarouge (IR)
• (2) Câbles de périphérique USB 3.2 Gen 1 A/B (M/M)
- Alimentation externe (entrée : 100-240 V, 50/60 Hz, 0,5 A ; sortie : 5 V 3 A)
- Matériel de montage
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles KVM P785-HKIT06 ou P785-HKIT10
- Câbles pour périphériques USB 3.2 Gen 1 A/B série U322
• Câbles audio mini stéréo série P312
• Câbles HDMI haute vitesse série P568

Configuration système requise

Console :

• Moniteur HDMI capable de supporter la résolution la plus élevée de tous les ordinateurs de l'installation
• Souris et clavier USB
• Microphone et haut-parleurs avec connecteurs stéréo 3,5 mm (en option)

Ordinateur :

• Entrée HDMI
• Port USB de type A
• Prises 3,5 mm pour microphone et haut-parleur stéréo (en option)
• Système d'exploitation Windows 2000/XP/Vista/Win7/Win8/Win10, Linux ou Apple Mac OS

Caractéristiques du produit

• Contrôle 2 ordinateurs HDMI à partir d'une seule console vidéo HDMI
• Prise en charge des résolutions vidéo True 4K @ 60 Hz, y compris 4:4:4 HDR et HDCP 2.2
• Prise en charge de toutes les spécifications HDMI 2.0
• Prend en charge RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0
• Prise en charge du format Couleur profonde en 12 bits par canal (36 bits pour tous les canaux), et de largeur de bande de 6 Gbit/s par canal (18 Gbit/s pour l'ensemble des canaux)
• Le hub USB 2.0 à 2 ports intégré permet de partager des périphériques USB entre les ordinateurs connectés au commutateur KVM.
• Les prises stéréo 3,5 mm permettent à un microphone de fournir une entrée audio à chaque ordinateur connecté et vous permettent d'écouter la sortie audio sur un ensemble de haut-parleurs
• Des prises audio pratiques supplémentaires de la console sont situées sur le panneau avant, ce qui les rend idéales pour l'utilisation de haut-parleurs et de microphones.
• Commutateur entre les ordinateurs connectés via les boutons de commande du panneau avant, la télécommande IR, les mouvements de souris ou les touches de raccourci du clavier
• Prend en charge le branchement à chaud : les ordinateurs et les appareils peuvent être débranchés et rebranchés sans devoir éteindre le commutateur KVM
• Installation rapide sans avoir besoin de logiciels
• Enregistre les données EDID (données d'identification d'affichage étendues) du moniteur afin d'optimiser la résolution de l'écran.

Description des panels

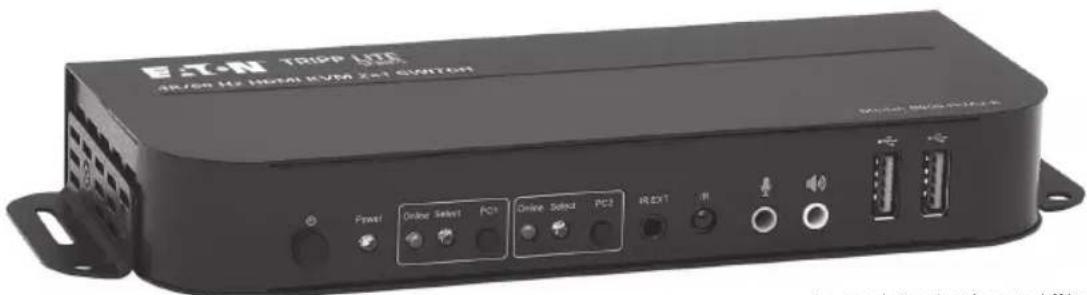

Panneau avant

Power Online Select PC1 Online Select PC2 IR EXT IR 1 2 3 4 5 6 7 8

① Alimentation - Appuyez sur cette touche pour allumer et éteindre l'appareil.
2 Indicateur d'alimentation - S'allume en rouge pour signaler que l'alimentation CC est connectée à une prise et que le commutateur KVM est sous tension.
3 Sélecteur d'entrée - S'allume en bleu pour indiquer si PC1 ou PC2 a été sélectionné. Les LED de sélection clignotent en boucle lors du mode de commutation automatique. Les LED s'allument lorsque le port USB-B correspondant est connecté.
4 IR EXT - Connectez le prolongateur IR fourni pour la réception du signal IR de la télécommande IR fournie.
5 IR - Point de réception du signal pour la télécommande IR.
6 Microphone 3,5 mm - Connectez un microphone.
⑦ Stéréo 3,5 mm - Permet de connecter un appareil audio stéréo.
8 USB-A 3.2 Gen 1 -Connectez des périphériques USB (imprimantes, scanners, U-disks, etc.).

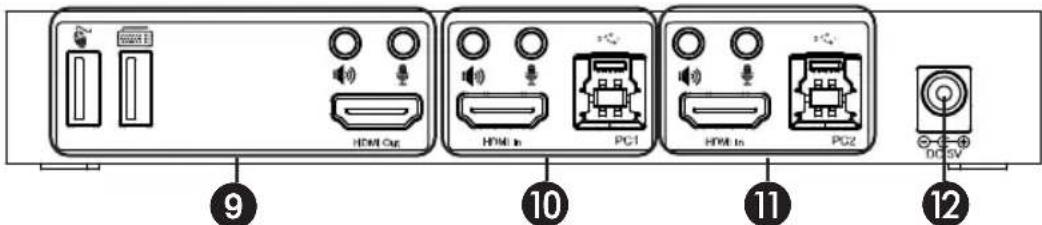

Panneau arrière

HDMI Out HDMI In PC1 HMI In PC2 DC 5V 9 10 11 12

9 Sorties

a. Connectez une souris et un clavier aux ports USB 2.0.
b. Connectez un amplificateur au port stéréo de 3,5 mm.
c. Connectez un microphone au port microphone de 3,5 mm.
d. Connectez un moniteur HDMI local au port de sortie HDMI.

10 Entrée PC 1 - Connexion aux ports HDMI, USB, audio stéréo et microphone d'un ordinateur.
11 Entrée PC 2 - Connexion aux ports HDMI, USB, audio stéréo et microphone d'un deuxième ordinateur.
12 Entrée 5 V CC - Connectez le bloc d'alimentation CC 5 V / 3 A fourni.

Installation et fonctionnement

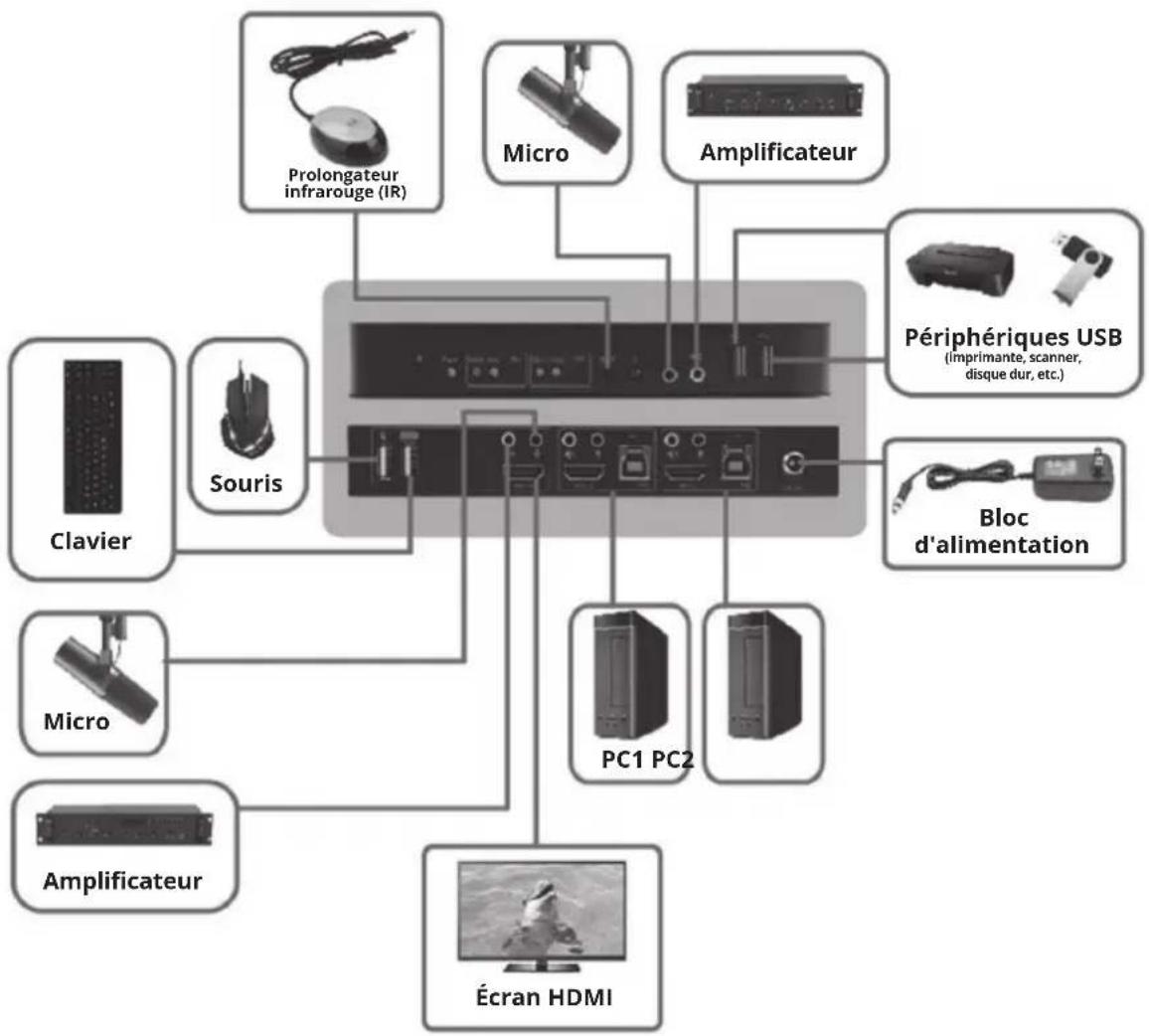

Reportez-vous aux étapes et au diagramme suivants pour procéder à l'installation de votre commutateur KVM.

Remarque : avant d'effectuer toute connexion, assurez-vous que tous les appareils connectés au commutateur KVM sont hors tension. Débranchez les cordons d'alimentation de tous les ordinateurs dotés de la fonction de mise sous tension du clavier.

1. Connectez les ordinateurs aux ports d'entrée USB-B à l'aide de câbles USB. Connectez les ports microphone et audio stéréo des ordinateurs à l'aide de câbles audio de 3,5 mm. Connectez les ordinateurs aux ports « HDMI In » à l'aide de câbles HDMI.
2. Connectez un clavier et une souris aux ports USB-A situés sur le panneau arrière. Connectez un microphone et un amplificateur aux ports microphone et audio stéréo à l'aide de câbles audio de 3,5 mm. Connectez un moniteur à la sortie « HDMI Out » à l'aide d'un câble HDMI.
3. Connectez l'alimentation CC incluse et appuyez sur le bouton d'alimentation. Le voyant d'alimentation s'allumera. Lorsque les ordinateurs sont connectés aux ports PC1 et PC2, les voyants en ligne s'allument.

Installation et fonctionnement

1. Appuyez sur les boutons du panneau avant pour sélectionner l'ordinateur souhaité. La LED de sélection s'allumera pour indiquer quel ordinateur est actuellement sélectionné. Le moniteur affichera l'image correspondante et l'ordinateur sélectionné pourra être contrôlé via le clavier et la souris.
2. La télécommande IR incluse fonctionne de la même manière que les boutons-poussoirs :

a. Pour l'entrée : « 1 » spécifie PC1 et « 2 » spécifie PC2.
b. Pour la commutation de boucle : L'ordre PC1>PC2>PC1>...

1. Les périphériques USB, tels que les imprimantes, les scanners et les clés USB, peuvent être connectés aux ports USB-A du panneau avant.

Fonctionnement des fonctions spéciales

1. Fonction de déplacement de la souris : placez la souris à l'extrême droite du moniteur et continuez à la faire glisser vers la droite pendant 2 secondes. Le commutateur KVM passera automatiquement au port suivant. L'ordre de commutation est PC1>PC2>PC1>...
2. Fonction de commutation de détection USB-B :

a. Lorsque l'appareil détecte qu'un ordinateur est connecté au port USB-B, il bascule immédiatement vers cet ordinateur et les voyants Online et Select correspondants s'allument. Par exemple, si le PC1 est déjà connecté, le PC2 se connecte alors via USB-B et le KVM passera automatiquement au PC2.

b. Lorsque l'ordinateur sélectionné est éteint ou que le câble USB est déconnecté, le KVM passe automatiquement à l'ordinateur suivant qui est sous tension et dont le port USB est connecté.

Fonctionnement des fonctions spéciales

3. Fonction des touches de raccourci :

Nombre	Combinaison de touches de raccourci Description des fonctions
1	[Verrouillage du défilement]^++1 [Verrouillage du défilement] + u	Commuter vers le port suivant
2	[Verrouillage du défilement]^++ [Verrouillage du défilement] + e u	Commuter vers le port précédent
3	[Verrouillage du défilement]^++ [Verrouillage du défilement] + [X]^2 .	Commutateur vers le PC « X »
4	[Verrouillage du défilement]^++ [Verrouillage du défilement] + [S]^3	Activer la commutation automatique (par défaut : 15 secondes)
5	[Verrouillage du défilement]^++ [Verrouillage du défilement] + [I] + [N]^4 + [Enter]	Réglez l'intervalle de commutation automatique (entre 5 ~ 999 secondes).
6	[Verrouillage du défilement]^++ [Verrouillage du défilement] + [B] + [1/0]^5	Sonnerie On/Off (par défaut : On)
7	[Verrouillage du défilement]^++ [Verrouillage du défilement] + [F] + [L] + [A] + [S] + [H] + [Entrée]	Toutes les touches de raccourci reprennent le mode par défaut ^6

Remarques :

1. Les touches de raccourci ne sont pas sensibles à la casse.
2. Un bruit retentit lors de la commutation entre PC1 et PC2.

1 « ++ » signifie que vous appuyez deux fois de suite sur [Verrouillage du défilement]. Par exemple : « [Verrouillage du défilement] ++ [Verrouillage du défilement] + [1] » signifie qu'il faut appuyer deux fois en succession rapide sur la touche Verrouillage du défilement, puis sur la touche numérique 1. La période de détection entre chaque code de raccourci est de 5 secondes. Si vous appuyez une première fois sur la touche de verrouillage du défilement et que 5 secondes s'écoulent avant que vous n'appuyiez à nouveau sur la touche de verrouillage du défilement, le code de la touche de raccourci ne sera pas valide. 2 « X » indique l'entrée PC. Par exemple, pour commuter vers PC2, la combinaison de touches de raccourci est [Verrouillage du défilement] ++ [Verrouillage du défilement] + [2].

^3 En activant cette fonction, les ports HDMI, le microphone et le haut-parleur passent en mode de commutation automatique sans USB. Appuyez sur n'importe quelle touche (sauf la barre Espace) pour revenir au port utilisé avant la séquence de commutation automatique. Appuyez sur la barre Espace pour rester sur le port en cours d'utilisation. Lorsque le mode de commutation automatique est activé, le voyant « Select » correspondant au port en cours d'utilisation clignote.

^4 « N » indique le nombre d'intervalles de commutation, qui peut aller de 5 secondes à 999 secondes.

^5 « 1 » signifie activé, « 0 » signifie désactivé.

^6 Ce mode ne concerne que les fonctions des touches de raccourci #4 et #6.

Caractéristiques

Connecteurs
Connecteurs KVM (femelles) 2 x USB	B 3.2 Gen 1-B (arrière)2 x HDMI (arrière)2 x prise stéréo 3,5 mm (vert, arrière)2 x prise stéréo 3,5 mm (rose, arrière)
Connecteurs de console (femelle) 2	x USB 2.0-A (arrière)1 x HDMI (arrière)2 x prise stéréo 3,5 mm (vert, 1 avant, 1 arrière)2 x prise stéréo 3,5 mm (rose, 1 avant, 1 arrière)
Connecteurs Hub USB (femelle) 2 x	USB 3.2 Gen 1-A (avant)
Résolution vidéo
Résolution maximale 4K x 2K @ 60	Hz (4K UHD)

Caractéristiques

Largeur de bande opérationnelle
Bande passante HDMI 18 Gbit/s
Environnement
Plage de température de fonctionnement 0 ~ 45 °C (32 ~ 113 °F)
Plage d'humidité de fonctionnement RH de 10 % ~ 85 % (sans condensation)
Plage de température de stockage -10 ~ 80 °C (14 ~ 176 °F)
Plage d'humidité de stockage RH de 5 % ~ 90 % (sans condensation)
Alimentation requise
Alimentation électrique externe 5 V / 3 A CC
Consommation électrique (max.) 12 W
Protection contre les décharges électrostatiques (ESD)
Modèle du corps humain +/- 8 kV (décharge de l'entrefer)+/- 4 kV (décharge de contact)

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.
