H-PS-45175E - Objectif photo PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif photo
Marque	Panasonic
Modèle	H-PS-45175E (LUMIX G X VARIO PZ 45-175 mm)
Monture	Micro Four Thirds
Distance focale	45 mm à 175 mm (équiv. 35 mm : 90 mm à 350 mm)
Ouverture maximale	F4.0 (grand-angle) à F5.6 (téléobjectif)
Ouverture minimale	F22
Construction optique	14 éléments en 10 groupes (2 lentilles asphériques, 2 lentilles ED)
Revêtement Nano	Oui
Stabilisation optique	Oui (Power O.I.S.)
Distance minimale de mise au point	0,9 m
Grossissement maximal	0,2× (équiv. 35 mm : 0,4×)
Diamètre du filtre	46 mm
Diamètre maximal	Environ 61,6 mm
Longueur totale	Environ 90,0 mm
Poids	Environ 210 g
Accessoires fournis	Capuchon d'objectif, capuchon arrière, pare-soleil, sac de rangement
Entretien	Essuyer avec un chiffon doux et sec ; éviter produits chimiques
Précautions	Éviter champs magnétiques, condensation, chocs

FOIRE AUX QUESTIONS - H-PS-45175E PANASONIC

Quel type d'appareil photo est compatible avec cet objectif ?

Cet objectif est compatible avec les appareils photo numériques à monture Micro Four Thirds (ex. Panasonic LUMIX G). Il ne peut pas être monté sur les appareils à monture Four Thirds.

Comment installer et retirer l'objectif ?

Éteignez l'appareil photo. Pour installer, alignez les repères rouges et tournez l'objectif dans le sens de la flèche jusqu'au déclic. Pour retirer, appuyez sur le bouton de déverrouillage tout en tournant l'objectif dans le sens opposé.

Puis-je utiliser un filtre sur cet objectif ?

Oui, vous pouvez utiliser un filtre de diamètre 46 mm. Évitez d'empiler plusieurs filtres pour prévenir le vignetage. N'installez pas de convertisseur ou d'adaptateur.

La stabilisation optique fonctionne-t-elle avec tous les appareils ?

La stabilisation optique (Power O.I.S.) fonctionne avec les appareils LUMIX compatibles. Avec certains modèles anciens (DMC-GF1, GH1, G1), le menu [STABILISAT.] ne peut pas être désactivé. Consultez le site Panasonic pour les mises à jour.

Comment utiliser le zoom motorisé ?

Utilisez la bague de zoom ou le levier de zoom. Tournez vers [T] pour le téléobjectif (sujets plus proches) ou vers [W] pour le grand-angle (sujets plus éloignés). La vitesse du zoom dépend de la vitesse de rotation ou de l'amplitude du levier.

Que faire en cas de condensation sur l'objectif ?

Éteignez l'appareil et laissez-le environ 2 heures à température ambiante. Pour éviter la condensation, placez l'appareil dans un sac en plastique lors du passage du froid au chaud.

Puis-je utiliser le flash avec le pare-soleil ?

Il est recommandé de retirer le pare-soleil lors de l'utilisation du flash, car il peut provoquer un assombrissement (vignetage) et obstruer l'éclair.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour enlever les traces de doigts ou la poussière. N'utilisez pas de solvants, détergents ou lingettes chimiques qui pourraient endommager le revêtement.

Quels sont les accessoires fournis avec l'objectif ?

L'objectif est livré avec : un capuchon d'objectif, un capuchon arrière, un pare-soleil et un sac de rangement.

Où trouver la notice complète de l'objectif ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com ou sur le site de support Panasonic.

MODE D'EMPLOI H-PS-45175E PANASONIC

Précautions à prendre 22

Precautions 24

Accessoires fournis 25

Fixation/Retrait de l'objectif 25

Noms et fonctions des composants 27

Précautions d'utilisation 29

Dépannage 30

Spécifications 31

Précautions à prendre

Évitez d'approcher l'élément de tout équipement magnétique (four à micro-ondes, téléviseur, équipement de vidéo, émetteur radio, ligne à haute tension, etc.).

• N'utilisez pas l'appareil photo à proximité d'un téléphone cellulaires; cela pourrait entraîner un bruit nuisible à l'image et au son.
• Advenant le cas où le fonctionnement de l'appareil serait dérangé par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l'adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l'adaptateur. Remettez l'appareil en marche.

L'objet peut être utilisé de pair avec un appareil photo numérique compatible avec la monture d'objet standard prise en charge par le système "Micro Four Thirds™ System".

• Il ne peut pas être monté sur les appareils à monture Four Thirds™.
• Les illustrations de l'appareil photo numérique de ce manuel d'utilisation prennent le DMC-G3 comme exemple.
• L'apparence et les spécifications des produits décrits dans le présent manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures.
• Micro Four Thirds™ et le logo Micr ne et dans les autres pays.
• Four Thirds™ et le log européenne et dans les autres pays. G MICRO SYSTEM est un système appareil photo numérique du type à échange d'objet de LUMIX basé sur un standard Micro Four Thirds.
• Les autres noms de systèmes et produits mentionnés dans ce manuel d'utilisation sont habituellement des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit lié.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des événements négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez notre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'union française

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Entretien de l'objectif

• Le sable et la poussière peuvent endommager l'objectif. Aussi, convient-il de protéger et l'objet et les contacts de la monture contre toute infiltration de sable et de poussière lorsque l'appareil est utilisé à la plage, etc.
• Cet objectif n'est pas étanche à l'eau. Si des gouttes d'eau l'éclaboussaient, essuyez l'objectif avec un linge sec.
• N'appuyez pas avec force sur l'objet.
• Lorsqu'il a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l'objet, cela peut avoir une incidence sur l'image. Essuyez légèrement la surface de l'objet avec un chiffon sec et doux avant et après la prise de photos.
• Ne posez pas l'objectif côté monture vers le bas. Point de contact ① de la monture de l'objectif restent toujours propres.

• Il y a formation de condensation lorsque la température et l'humidité changent comme suit. La condensation peut souiller l'objectif, entraîner de la moisissure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes:

-Lorsque l'appareil est transporté de l'extérieur à l'intérieur par temps froid -Lorsque l'appareil est placé dans un véhicule climatisé -Lorsque l'air frais d'un climatiseur arrive directement sur l'objectif -Lorsque l'appareil est utilisé ou placé dans un endroit humide - Gardez l'appareil photo à l'intérieur d'un sac en plastique jusqu'à ce que la température de celui-ci soit la plus proche possible de celle de la température ambiante afin d'éviter la condensation. En cas de condensation, éteignez l'appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l'appareil photo se rapproche de celle ambiante, la buée disparait naturellement.

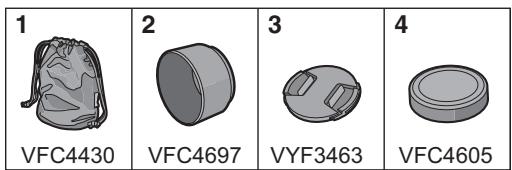

[La vérification doit être effectuée lorsque vous sortez l'appareil de l'emballage]

En retardant l'appareil de son emballage, vérifie la présence de l'appareil principal et de tous ses accessoires, et vérifie également l'appareil externe ainsi que leur fonction afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez notre vendeur avant d'utiliser le produit.

Les codes des produits sont corrects à compter d'après 2011. Ceux-ci sont susceptibles d'être modifiés.

1 Sac de rangement pour l'objectif 2 Pare-soleil 3 Capuchon d'objectif 4 Capuchon arrêté de l'objet (Le capuchon arrêté de l'objet et le capuchon d'objet sont fixés à l'objet interchangeable au moment de l'achat.)

Fixation/retrait de l'objet

• Pour les instructions sur la mise en place et le retrait de l'objet, reportez-vous au manuel d'utilisateur de l'objet photo.

Mise en place de l'objectif

• Vérifiez que l'appareil photo est éteint.

1 Tournez le capuchon arrière de l'objectif pour le retirer.

Capuchon arrière de l'objet

2 Alignez les repères pour la mise en place de l'objet (8) (marques rouges) sur le boîtier de l'appareil photo et sur l'objet, puis tournez l'objet dans le sens de la flèche jusqu'à ce que vous entendiez un déclic.

• N'appuyez pas sur la touche de relâche de l'objet © lorsque vous installez un objectif. N'essayez pas de fixer l'objet lorsque vous le tenez en angle par rapport au boîtier, car la monture de l'objet risquerait d'être éraflée.
• Vérifiez que l'objet est fixé correctement.

Retrait de l'objectif

• Vérifiez que l'appareil photo est éteint.

Tout en appuyant sur la touche de déverrouillage de l'objectif () tournez l'objectif dans le sens de la flèche jusqu'à ce qu'il s'arrête, puis retirez-le.

Fixez le capuchon arrière de l'objet afin que les contacts de la monture de l'objet ne soient pas rayés. Fixez le capuchon sur la monture d'objet de manière à prévenir toute infiltration de poussière dans l'appareil.

Fixation et détachment du capuchon d'objet. Pincez le capuchon d'objet comme indiqué sur l'illustration pour le mettre en place ou pour l'enlever.

• Faites attention de ne pas perdre le capuchon d'objet.

Fixation du pare-soleil (fourni)

Insérez le parasoleil dans l'objectif avec les côtés courts en haut et en bas, et tournez dans le sens de la flèche jusqu'à ce qu'il s'arrête.

Alignement avec le repère

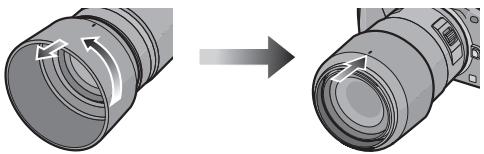

Rangement temporaire du parasoleil

1 Tournez le parasoleil dans le sens de la flèche pour le retirer. 2 Retournez le parasoleil, puis fixez-le de la même façon, tel qu'illustré ci-contre.

• Lorsque vous prenez des photos avec le flash et que le parasoleil est monté, la partie inférieure de l'écran peut s'assombrir (effet de vignette) et le contrôle du flash peut être empêché car l'éclair du flash peut être obscurci par le parasoleil. Nous vous recommendons de retirer le parasoleil. Lorsque vous utilisez la lampe d'assistance de mise au point automatique dans l'obscurité, retirez le parasoleil.

Fixation de filtres

• Un effet de vignetage peut survenir en utilisant 2 ou plus protecteurs MC (en option: DMW-LMC46), filtres PL (en option: DMW-LPL46) ou filtres ND (en option: DMW-LND46), ou en utilisant des protecteurs et/ou des filtres épais.
• Le filtre peut être impossible à retirer s'il est trop serré, veuillez donc éviter de le faire.
• Il est possible de fixer le capuchon d'objet avec le filtre déjà en place.
• Vous ne pouvez pas installer de convertisseur d'objet ou d'adaptateur sur cet objectif. Un filtre peut être utilisé, mais installer un autre élément peut causer des dommages à l'objet.

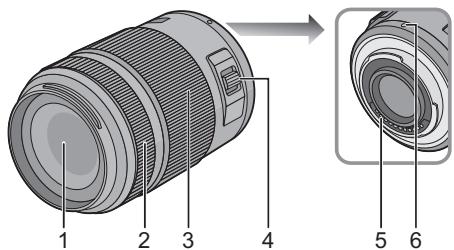

Noms et fonctions des composants

1 Surface de l'objectif 2 Bague de mise au point Tournez pour effectuer la mise au point lors de prises de vues avec mise au point manuelle.

3 Bague du zoom Tournez la bague du zoom vers [T] (côté Téléobjectif) ou W (côté Grand-angle).

[T] : Pour faire apparaître les sujets plus proches, utilisez (Téléobjectif) W : Pour faire apparaître les sujets plus éloignés, utilisez (Grand-angle) - La vitesse du zoom change en fonction de la vitesse de rotation de la bague.

4 Levier du zoom Tournez le levier du zoom vers [T] (côté Téléobjectif) ou W (côté Grand-angle).

[T]: Pour faire apparaître les sujets plus proches, utiliser (Téléobjectif)

W : Pour faire apparaître les sujets plus éloignés, utilisez (Grand-angle)

• La vitesse du zoom dépend de l'amplitude de mouvement du levier du zoom.
• Si vous enlevez votre doigt du levier du zoom pendant l'utilisation du zoom lors de l'enregistrement d'un film, le bruit de l'opération pourrait être enregistré. Pour ramener le levier du zoom sur sa position d'origine, déplacez-le doucement.

5 Points de contact 6 Repère pour la mise en place de l'objet

Note

• La vitesse du zoom peut être plus lente que d'habitude en enregistrant un film.
• En enregistrant un sujet proche avec le flash, la lumière du flash peut être bloquée par l'objectif et une partie de la photo peut être sombre. Vérifiez la distance du sujet en enregistrant.
• Il n'y a aucune indication sur la longueur focale de l'objet. La longueur focale s'affiche sur l'écran de l'appareil photo numérique lorsqu'il est installé sur un appareil photo numérique compatible. La longueur focale ne s'affiche pas avec un appareil photo qui n'est pas compatible. Pour avoir plus de détails sur les appareils photo numérique utilisés, visitez le site web.

http://panasonic.jp/support/global/cs/dsc/ (Ce site est uniquement en anglais.)

Précautions d'utilisation

Prenez soin de ne pas faire tomber ni de cogner l'objet. De plus, ne mettez pas trop de pression dessus.

• Attention à ne pas faire tomber le sac où se trouve l'objet, car celui-ci pourrait être endommagé. L'appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées.

Si des pesticides ou toute autre substance volatile sont utilisés près de l'appareil, veuillez protéger l'objectif contre toute éclaboussure ou vaporisation.

• Si de telles substances atteignent l'objet, celui-ci pourrait être endommagé, ou la peinture pourrait s'écailler.

Ne transportez pas l'objectif s'il est encore fixé sur l'appareil photo.

• En aucune circonstance vous ne devez ranger l'objet dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d'utilisation ou de mauvais fonctionnement.

-À la lumière directe du soleil ou sur la plage en été -Dans des endroits ayant des niveaux de température et d'humidité élevés ou dans des endroits où les changements de température et d'humidité sont prononcés

-Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté -Où il y a du feu - Près de radiateurs, climatiseurs, humidificateurs -Où l'eau pourrait mouiller l'objectif -Ou il y a des vibrations -À l'intérieur d'un véhicule

• Reportez-vous également au manuel d'utilisation de l'appareil photo.
• Si l'appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure etc. Nous vous conseillons de vérifier le fonctionnement de l'objectif avant de l'utiliser.
• Évitez que l'objet ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période.
• Ne touchez pas les contacts électriques de l'objet. Ceci pourrait causer un mauvais fonctionnement de l'objet.
• Ne désassemblez ni ne tentez de modifier l'objet.

L'emploi de solvants peut endommager l'objet ou faire s'écailler la peinture. - Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec. - Utilisez un chiffon à poussière sec pour enlever la saleté et la poussière présentes sur la bague de zoom et la bague de mise au point. - N'utilisez pas de détérgent de cuisine ou de linge chimique.

Un bruit se fait entendre à la mise en marche et hors marche de l'appareil photo.

• Il s'agit du bruit de l'objet ou du mouvement de l'ouverture et ce n'est pas un défaut de fonctionnement.

La fonction de stabilisation ne peut être mise hors service ou la fonction de stabilisation ne fonctionne pas lorsque cet objectif est fixé à l'appareil photo numérique.

• La fonction de stabilisation optique de l'image ne fonctionne correctement qu'avec des appareils photo numériques pris en charge.

Lors de l'utilisation d'appareils photo numériques Panasonic de modèles antérieurs (DMC-GF1, DMC-GH1 ou DMC-G1), [STABILISAT.] dans le menu du mode [ENR.] ne peut être réglé sur [NON]. Il est recommandé d'effectuer la mise à jour du micrologiciel de l'appareil photo numérique en visitant le site internet suivant. http://panasonic.jp/support/global/cs/dsc/download/ Lors de l'utilisation de cet objectif avec des appareils photo numériques d'autres fabricants, le stabilisateur optique de l'image ne fonctionnera pas. (A compter d'août 2011)

Contactez le fabriquant de l'appareil photo numérique pour plus de détails.

LUMIX g x VARIO PZ 45-175 mm/f4.0-5.6 asph./power o. i. s.

Distance focale	f=45 mm à 175 mm (Équivalent à un film de 35 mm: 90 mm à 350 mm)
Type d'ouverture	7 lamelles de diaphragme/diaphragme à ouverture ronde
Plage d'ouverture	F4.0 (Grand-angle) à F5.6 (Téléobjectif)
Valeur d'ouverture minimum	F22
Composition de l'objectif	14 éléments en 10 groupes (2 lentilles asphériques, 2 lentilles ED)
Revêtement de surface Nano	Oui
Distance de mise au point	0,9 m à ∞ (à partir de la ligne de référence de mise au point)
Grossissement maximum de l'image	0,2× (Équivalent à un film de 35 mm: 0,4×)
Stabilisateur optique de l'image	Disponible
Commutateur [O.I.S.]	Aucun (Le réglage de [STABILISAT.] s'effectue dans le menu du mode [ENR.] d'un appeareil photo numérique LUMIX.)
Monture	"Micro Four Thirds Mount"
Angle de vue	27° (Grand-angle) à 7,1° (Téléobjectif)
Diamètre de filtrtre	46 mm
Diamètre maximum	Environ 61,6 mm
Longueur totale	Environ 90,0 mm (du bout de l'objectif à la base de montage de l'objectif)
Poids	Environ 210 g
