H-PS-45175E - Objektiv PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Kameraobjektiv
Marke	Panasonic
Modell	H-PS-45175E (LUMIX G X VARIO PZ 45-175 mm)
Bajonett	Micro Four Thirds
Brennweite	45 mm bis 175 mm (35 mm-Äquivalent: 90 mm bis 350 mm)
Maximale Blende	F4.0 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende	F22
Optischer Aufbau	14 Elemente in 10 Gruppen (2 asphärische Linsen, 2 ED-Linsen)
Nano-Beschichtung	Ja
Optische Stabilisierung	Ja (Power O.I.S.)
Minimale Fokusentfernung	0,9 m
Maximaler Abbildungsmaßstab	0,2× (35 mm-Äquivalent: 0,4×)
Filterdurchmesser	46 mm
Maximaler Durchmesser	ca. 61,6 mm
Gesamtlänge	ca. 90,0 mm
Gewicht	ca. 210 g
Mitgeliefertes Zubehör	Objektivdeckel, rückseitiger Deckel, Gegenlichtblende, Aufbewahrungstasche
Pflege	Mit einem weichen, trockenen Tuch abwischen; Chemikalien vermeiden
Vorsichtsmaßnahmen	Magnetfelder, Kondensation, Stöße vermeiden

Häufig gestellte Fragen - H-PS-45175E PANASONIC

Welcher Kameratyp ist mit diesem Objektiv kompatibel?

Dieses Objektiv ist mit Digitalkameras mit Micro Four Thirds-Bajonett kompatibel (z. B. Panasonic LUMIX G). Es kann nicht an Kameras mit Four Thirds-Bajonett montiert werden.

Wie installiere und entferne ich das Objektiv?

Schalten Sie die Kamera aus. Zum Installieren richten Sie die roten Markierungen aus und drehen Sie das Objektiv in Pfeilrichtung bis zum Einrasten. Zum Entfernen drücken Sie die Entriegelungstaste und drehen das Objektiv in die entgegengesetzte Richtung.

Kann ich einen Filter an diesem Objektiv verwenden?

Ja, Sie können einen Filter mit einem Durchmesser von 46 mm verwenden. Vermeiden Sie das Stapeln mehrerer Filter, um Vignettierung zu vermeiden. Installieren Sie keinen Konverter oder Adapter.

Funktioniert die optische Stabilisierung mit allen Kameras?

Die optische Stabilisierung (Power O.I.S.) funktioniert mit kompatiblen LUMIX-Kameras. Bei einigen älteren Modellen (DMC-GF1, GH1, G1) kann das Menü [STABILISATOR] nicht deaktiviert werden. Besuchen Sie die Panasonic-Website für Updates.

Wie verwende ich den Motorzoom?

Verwenden Sie den Zoomring oder den Zoomhebel. Drehen Sie zu [T] für Tele (nähere Motive) oder zu [W] für Weitwinkel (entferntere Motive). Die Zoomgeschwindigkeit hängt von der Drehgeschwindigkeit oder der Hebelbewegung ab.

Was tun bei Kondensation am Objektiv?

Schalten Sie die Kamera aus und lassen Sie sie etwa 2 Stunden bei Raumtemperatur. Um Kondensation zu vermeiden, legen Sie die Kamera beim Wechsel von kalt zu warm in eine Plastiktüte.

Kann ich den Blitz mit der Gegenlichtblende verwenden?

Es wird empfohlen, die Gegenlichtblende bei Verwendung des Blitzes zu entfernen, da sie zu Verdunklung (Vignettierung) führen und den Blitz blockieren kann.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch, um Fingerabdrücke oder Staub zu entfernen. Verwenden Sie keine Lösungsmittel, Reinigungsmittel oder Chemietücher, die die Beschichtung beschädigen könnten.

Welches Zubehör wird mit dem Objektiv mitgeliefert?

Das Objektiv wird mitgeliefert: einem Objektivdeckel, einem rückseitigen Deckel, einer Gegenlichtblende und einer Aufbewahrungstasche.

Wo finde ich die vollständige Bedienungsanleitung des Objektivs?

Sie können die Bedienungsanleitung kostenlos als PDF auf der Website notice-facile.com oder auf der Panasonic-Supportseite herunterladen.

BEDIENUNGSANLEITUNG H-PS-45175E PANASONIC

Informationen fur ihre Sicherheit. 12

Vermeidung von Störungen 14

Beiliegendes Zubehör 15

Objektiv ansetzen/abnehmer 15

Bezeichnungen und Funktionen der

einzeln Kamerateile 17

Vorsichtsmaßnahmen 19

Fehlerbehebung 20

Spezifikationen 21

Informationen für ihre Sicherheit

Halten Sie das Gerät soweit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiltelefonen. Es können sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehl Funktionen aufreten, schalten Sie die Kamera aus. Nehmen Sie den Akku hersaus und/oder trennen Sie das Netzteil ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzteil wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalk cameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführunglassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
  Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-G3.
• Ausstattung und technische Daten der von Ihnern erworbenen Produkte konnen aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in thism Handbuch beschriebenenen Produkte abweichen.
• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.
• Andere Namev von Systemen oder Produktien welche in dieser Bedienungsanleitung genannt werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

-Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entspruchend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmull getrennt entsorgt werden müssen.

Bringen Sieitte diese Produkte fur die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten communalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kosten los entgegennehmen.

Die ordnungsgemäß Entsorgung these Products dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten.

Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihr hem Handler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möhen. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

Objektivpflege

• Sand und Staub können das Objektiv beschädigten. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschlüsse gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
  Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten.
  Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzen.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entstehen, wenn sich Umgebungstemperatur oder Luftfeuchte wie unter beschreibenben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:

Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht
Die Kamera wird in ein klimatisiertes Auto gebracht
—Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv
Die Kamera wird bei hoher Luftfeuchte verwendet
- Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und halten Sie sie für etwa zwei Stunden ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

Beiliegendes Zubehör

[Kontrollen, die beim Entfern den Verpackung des Geräts vorzunehmen sind]

Prufen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegenden Zubehörvorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionseweise, um zu prufen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist. Setzen Sie sich, sollen den Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit ihrer Handler in Verbindung. Produktnummern Stand August 2011. Änderungen jederzeit möglich.

1 VFC4430

2 VFC4697

3 VYF3463

4 VFC4605

1 Objektivtasche
2 Gegenlichtblende
3 Objektivdeckel
4 Hinterer Objektivdeckel (Beim Kauf sind der hintere Objektivdeckel und der Objektivdeckel auf das Wechselobjekt aufgesetzt.)

Objektiv ansetzen/abnehmen

Das Objektiv aufsetzen

Informationen zum Aufsätzen und Abnehmer des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.
- Stellen Sie sicher, dass die Kamera ausgeschalte ist.

1 Drehen Sie den hinteren Objektivdeckel, um ihn abzunehmen.

A: Hinterer Objektivedeckel

2 Richten Sie die roten Markierungen ⑧ zum Ansetzen des Objektivs auf Kameragehause und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste © wenn Sie ein Objektiv anschließen.
  Versuchen Sie niemals, das Objektiv schrag zum Gehausse anzusetzen, da die Objektivfassung beschadigt werden konnte.
• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

Das Objektiv abnehmen

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie beim Betätig
der Objektivfreigabetaste ⑥ das Objektiv in
Pfeilrichtung bis zum
Anschlag und entfern
Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.
• Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Objektivdeckel aufsetzen und abnehmer
Drücken Sie zum Anbringen oder Abnehmer des Objektivdeckels wie in der Abbildung gezeigt darauf.

• Verlieren Sie den Objektivdeckel nicht.

Gegenlichtblende aufsetzen (Mitgeliefertes Zubehor) Setzen Sie die Gegenlichtblende so in das Objektiv ein, dass die kürzeren Vorsprünge oben und unten sitzen, und drehen Sie die

Gegenlichtblende in Pfeilrichtung bis zum Anschlag.

E: Ausrichten der Markierungen

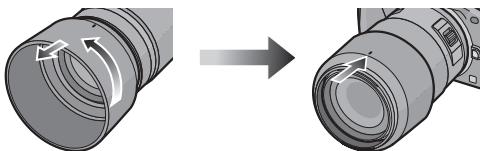

Gegenlichtblende auf dem Objektiv aufbewahren

1 Drehen Sie die Gegenlichtblende in Pfeilrichtung, um sie abzunehmen.
2 Drehen Sie die Gegenlichtblende um und setzen Sie sie wie oben beschreiben wurde auf.

• Wenn Sie bei aufgesetzter Gegenlichtblende Aufnahmen mit Blitz machen, kann derunte Teil des Bildes dunkel erscheinen (Vignettierungseffekt/ Randabschattung). Außerdem Funktioniert unter Umständen die Blitzsteuerung nicht, weil das Blitzlicht durch die Gegenlichtblende verdeckt wird. Wir empfehlen, bei Blitzaufnahmen die Gegenlichtblende abzunehmen.
• Nehmen Sie die Gegenlichtblende ab, wenn Sie bei weniger Licht mit der AF-Hilfslampe arbeiten.

Filter aufsetzen

• Falls zwei oder mehr Aufsätze, also MC-Schutzfilter (Sonderzubehör: DMW-LMC46), PL-Filter (Sonderzubehör: DMW-LPL46) oder ND-Filter (Sonderzubehör: DMW-LND46), verwendet werden oder falls der verwendete Objektivschutz bzw. Filter besonderss dick ist, kann ein Vignettierungseffekt auftreten.
• Der Filter lassst sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie davon vorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Auf these Objektiv setzen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

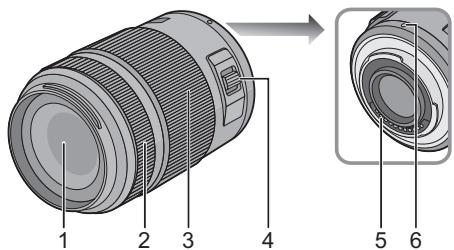

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Scharfenring

Drehen Sie zum Scharfstellen am Schäfernring, wenn Sie Aufnahmen mit der manuellen Scharfeinstellung machen.

3 Zoomring

Drehen Sie den Zoomring auf [T] (Teleobjektiv) oder W (Weitwinkelobjektiv).

[T]: Um die Motive naher erscheinen zu halten (Tele)

W: Um Objekte weiter entfernt erscheinen zu lassen (Weitwinkel).

Die Zoomgeschwindigkeit variiert je nach der Schnelligkeit, mit der der Ring gedreht wird.

4 Zoomhebel

Stellen Sie den Zoomhebel auf

[T] (Teleobjektiv) oder W

(Weitwinkelobjektiv).

[T]: Um die Motive{naher erscheinen zu{lassen (Tele)

W: Um Objekte weiter entfernt erscheinen zu{lassen (Weitwinkel)

Die Zoomgeschwindigkeit variiert je nach dem Bereich, über den der Zoomhebel bewegt wird.
- Wenn Sie ihren Finger bei der Aufnahme eines Videos während des Zoomvorgangs vom Zoomhebel besteht, wird unter Umstandend das Betriebsgeräusch aufgezeichnet. Bewegen Sie ein gefäuschlos, wenn Sie den Zoomhebel wieder in seine ursprüngliche Stellung bringen.

5 Kontaktpunkt
6 Markierung zum Ansetzen des Objektivs

18

VQT3R90

Hinweis

Die Zoomgeschwindigkeit ist bei der Aufnahme eines Videos langsamer.
- Wenn Sie ein Motiv nah an der Kamera mit Blitz aufnahmen, blockiert das Objektiv das Licht vom Blitz, so dass Teile des Bildes dunkel werden können. Achten Sie bei diesen Aufnahmen davon auf ausreichenden Abstand zum Motiv.
- Auf dem Objektiv wird keine Brennweite angegeben. Die Brennweite wird auf dem Bildschirm der Digitalkamera angezeigt, wenn das Objektiv an der kompatiblen Digitalkamera montiert wird. Die Brennweite wird bei nicht kompatiblen Digitalk cameras nicht angezeigt. Für Details zur verwendeten Digitalkamera siehe auf der Internetseite.

http://panasonic.jp/support/global/cs/dsc/

(Diese Internetseite ist nur in englishischer Sprache verfügbar.)

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu halten und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, Denn das Objektiv konnte sonst schwer beschädigt werden. Unter Umständen Funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pesticide oder andere flüchtige Substanzen verwendet werden, müssen Sie dazu sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommt.

• Falls solche Substanzen auf das Objektiv gelangen, können sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

• Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewährt werden, daß dies zu Defekten oder Funktionstörungen führen kann.

-Bei direktem Sonnenlicht oder im Sommer an der Kuste
-An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
-An Orten mit hoher Koncentration von Sand, Staub oder Schmutz
- Bei einem Brand
-In der Näre von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
- Wo Wasser das Gerät benässen kann
- Wo Erschütterungen vorhanden sind
-In einem Fahrzeug
- Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
- Wenn für langere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz vollig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vom dem Gebrauch zu prufen.
- Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi-oder Plastikprodukten kommt.

• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommt.
• Nehmen Sie das Gerät nicht auseinander und nehemen Sie keine Veränderungen daran vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke setzen sich mit einem weichen, trockenen Tuch entfern.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub auf dem Zoomring und dem Scharfering zu entfern.
• Verwenden Sie keine Kuchenspulmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Gerausch zu horen.

• Dieses Gerausch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Bei Anschluss these Objektivs an eine Digital-Kamera kann die Stabilisierung nicht ausgeschelt werden oder die Stabilisierung Funktioniert nicht.

Die optische Bildstabilisierfungtion these Objektivs Funktioniert nur korrekt mit gestützten Kameras.

Bei Verwendung alterer Digital-K cameras von Panasonic (DMC-GF1, DMC-GH1, DMC-G1) kann [STABILISATOR] im [REC] Betriebsmenü nicht auf [OFF] eingestellt werden. Es wird empfohlen, die Firmware der Digital-Kamera auf der folgenden Website zuactualisieren. http://panasonic.jp/support/global/cs/dsc/download/
Bei Verwendung these Objektivs mit einer Digital-Kamera einer anderen Marke Funktioniert die optische Bildstabilisierung nicht. (Stand August 2011) Für Einzelheiten wenden Sie sich an die entsprchende Firma.

WECHSELOBJEKTIV FÜR DIGITALE KAMERA

"LUMIX G X VARIO PZ 45-175 mm/F4.0-5.6 ASPH./POWER O.I.S."

Brennweite	f=45 mm bis 175 mm (Kleinbild-Äquivalent: 90 mm bis 350 mm)
Blende	7 Blendenlamellen/runde Öffnungsblende
Blendenwerte	F4.0 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende	F22
Objektivaufbau	14 Elemente in 10 Gruppen (2 asphärische Linsen/2 ED-Linsen)
Nano-Oberflächenbeschäftung	Ja
Schäferbeereich	0,9 m bis ∞ (von der Referenzlinie für die Brennweite)
Maximale Vergrößerung	0,2× (Kleinbild-Äquivalent: 0,4×)
Optischer bildstabilisator	Verfügbar
[O.I.S.] Schalter	Keiner (Die Einstellung des [STABILISATOR] erfolgt bei LUMIX Digital-Kameras im [REC] BetriebsmENU.)
Objektivbajonett	“Micro Four Thirds Mount”
Bildwinkel	27° (Weitwinkel) bis 7,1° (Tele)
Filterdurchmesser	46 mm
Max. Durchmesser	Ca. 61,6 mm
Gesamtlänge	Ca. 90,0 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)
Gewicht	Ca. 210 g
