MODE D'EMPLOI U43606NGBC Tripp Lite

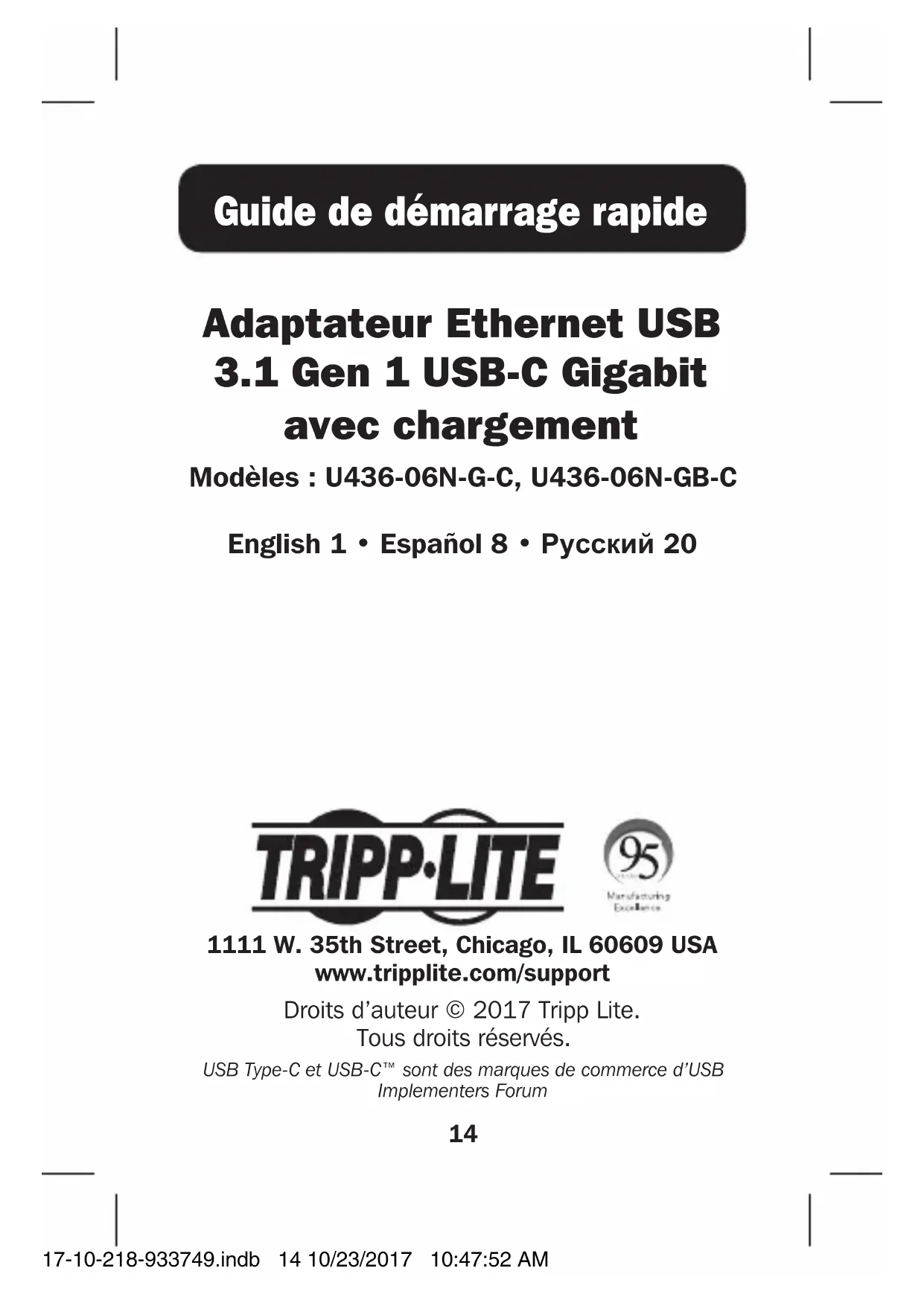

avec chargement Modèles : U436-06N-G-C, U436-06N-GB-C English 1 • Español 8 • Русский 20 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Droits d’auteur © 2017 Tripp Lite. Tous droits réservés. USB Type-C et USB-C™ sont des marques de commerce d’USB Implementers Forum 17-10-218-933749.indb 14 10/23/2017 10:47:52 AM15 Caractéristiques du produit

• Ajouter Gigabit Ethernet et la capacité de chargement USB-C via le port USB-C sur un téléphone intelligent, un ordinateur portable, une tablette ou un autre appareil.

• Prêt à l’emploi; aucun logiciel ou lecteur requis

• USB 3.1 Gen 1 prend en charge des vitesses réelles du réseau de 10/100/1000 Mbps.

• Le port de chargement USB-C pour le chargement des appareils prend en charge une entrée de puissance jusqu’à 20 V 3 A (60 W).

• Conforme aux normes IEEE 802.3, 802.3u, 802.3ab et 802.3az (Ethernet à haute efficacité énergétique)

• Prend en charge Wake-on-LAN

• Compatible avec les systèmes d’exploitation Windows

• Guide de démarrage rapide Installation Remarque : Lorsque l’appareil est raccordé au port USB-C d’un ordinateur et à un réseau via un câble Cat5e/6, un raccordement au réseau sera automatiquement établi. Si aucun raccordement n’a été établi, un raccordement peut être établi manuellement depuis la page des paramètres réseau de l’ordinateur. Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System Preferences (préférences du système), cliquer sur le bouton « Assist Me » (Obtenir de l’aide) pour accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-guides pour établir une connexion.

1. Raccorder le connecteur USB Type-C sur

l’adaptateur au port USB Type-C sur un téléphone intelligent, une tablette, un Ultrabook™ ou un ordinateur.

2. Raccorder le port RJ45 de l’adaptateur à un réseau

en utilisant un câble UTP (comme les câbles Cat6 de la série N201 de Tripp Lite).

3. Charger l’appareil en connectant un câble USB-C

entre le port USB-C sur l’adaptateur et le chargeur ou une alimentation externe provenant de l’appareil. 17-10-218-933749.indb 16 10/23/2017 10:47:52 AM17 Connecteurs USB USB-C (M) Ethernet RJ45 (F) Chargement USB-C (F) Écologique Température de fonctionnement 0° à 70° C Humidité de fonctionnement 10% à 85% Température d'entreposage -10° à 70° C Humidité d'entreposage 5% à 90% Besoins en matière de puissance Port de chargement USB-C Prend en charge une entrée jusqu'à 20 V 3 A (60 W) Caractéristiques techniques 17-10-218-933749.indb 17 10/23/2017 10:47:52 AM18 Garantie Garantie limitée d’un 3 ans TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d’achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d’autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d’un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d’une brève description du problème et d’un justificatif de la date et du lieu d’achat. Cette garantie ne s’applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d’une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N’ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D’ADÉQUATION À UN USAGE PARTICULIER. Certains États n’autorisant pas la limitation ni l’exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à l’acheteur. À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L’UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L’ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d’utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d’un tiers ou autres. 17-10-218-933749.indb 18 10/23/2017 10:47:52 AM19 L’information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne) Sous les directives et règlements de déchet d’équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)

• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut Il est déconseillé d’utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l’équipement de survie ou altérer notablement sa sécurité ou son efficacité. La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis. Garantie 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-10-218-933749.indb 19 10/23/2017 10:47:52 AM20 Краткое руководство пользователя Адаптер USB 3.1 Gen 1 USB-C Gigabit Ethernet с возможностью зарядки Модели: U436-06N-G-C, U436-06N-GB-C English 1 • Español 8 • Français 14 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается. USB Type-C и USB-C™ являются торговыми знаками компании USB Implementers Forum 17-10-218-933749.indb 20 10/23/2017 10:47:53 AM21 Характеристики продукта
