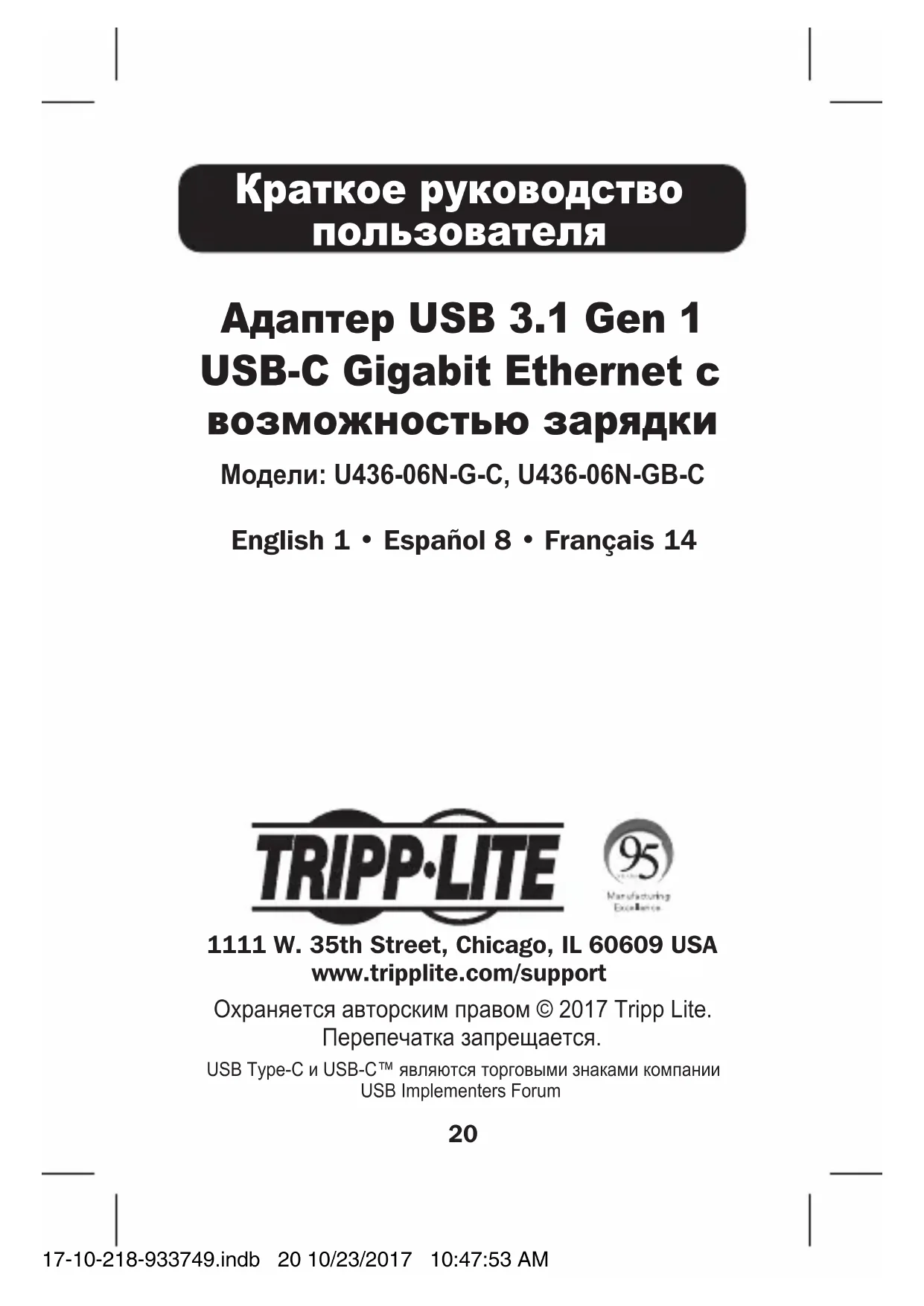

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U43606NGBC Tripp Lite

• Подключайтесь к сетям Gigabit Ethernet и используйте возможность зарядки через порт USB-C своего смартфона, планшета, портативного компьютера или другого устройства

• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования программного обеспечения или

• Интерфейс USB 3.1 Gen 1 поддерживает скорости передачи данных 10/100/1000 Мбит/с

• Зарядный порт USB-C подходит для зарядки устройства, поддерживающего входное питание до 20 В / 3 А (60 Вт)

• Соответствует требованиям стандартов IEEE 802.3, 802.3u, 802.3ab и 802.3az (энергоэффективный Ethernet)

• Поддерживает технологии Wake-on-LAN

• Совместим с операционными системами Windows

• Краткое руководство пользователя

Примечание. Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых настроек компьютера. Например, на устройстве Mac следует перейти в раздел Network (“Сеть”) в меню System Preferences (“Параметры системы”), нажать на кнопку ‘Assist Me’ (“Требуется помощь”) для вызова утилиты Network Setup Assistant (“Помощник настройки сетевых параметров”), а затем следовать подсказкам для установления соединения.

1. Вставьте разъем USB Type-C адаптера в порт USB

Type-C своего смартфона, планшета, ультрабука или компьютера.

2. Соедините порт RJ45 адаптера с сетью при

помощи кабеля UTP (например, одного из предлагаемых компанией Tripp Lite кабелей Cat6 серии N201).

3. Зарядите свое устройство, соединив порт USB-C

адаптера с зарядным устройством или внешним блоком питания, поставляемым в комплекте с устройством, через кабель USB-C. 17-10-218-933749.indb 22 10/23/2017 10:47:53 AM23 Pазъемы USB USB-C (M) Ethernet RJ45 (F) Зарядный USB-C (F) Условия эксплуатации Диапазон рабочих

0° до 70° C Диапазон рабочих

10% до 85% Диапазон температур

От 10° до 70° C Диапазон влажность

5% до 90% Требования к электропитанию Порт USB-C с возможностью

Поддержка входного питания до 20 В / 3 А (60 Вт) Технические характеристики 17-10-218-933749.indb 23 10/23/2017 10:47:53 AM24 Гарантийные обязательства Ограниченная гарантия 3 год Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ

КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ

ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ- ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программн 17-10-218-933749.indb 24 10/23/2017 10:47:53 AM25 Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE) Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)

• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным Не рекомендуется использовать данное оборудование в системах жизнеобеспечения в тех случаях, когда его сбой с большой вероятностью приведет к сбою оборудования жизнеобеспечения или значительному снижению его безопасности или эффективности. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Гарантийные обязательства 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-10-218 93-3749_RevB 17-10-218-933749.indb 25 10/23/2017 10:47:53 AM
