Caractéristiques	Détails
Type de produit	Multiprise
Nombre de prises	15 prises NEMA 5-15R
Protection contre les surtensions	Oui, protection intégrée
Capacité de courant	15 A maximum
Longueur du câble	2,4 mètres (8 pieds)
Dimensions	48 x 10 x 5 cm
Poids	1,5 kg
Installation	Montage en rack ou sur table
Utilisation recommandée	Pour les équipements informatiques et électroniques
Garantie	Garantie limitée de 5 ans
Normes de sécurité	UL, cUL, FCC

FOIRE AUX QUESTIONS - PDUMV1524 Tripp Lite

Comment réinitialiser la multiprise Tripp Lite PDUMV1524 ?

Pour réinitialiser la multiprise, débranchez-la de l'alimentation pendant environ 10 secondes, puis rebranchez-la.

Que faire si la multiprise ne s'allume pas ?

Vérifiez que la multiprise est correctement branchée à une prise fonctionnelle. Testez la prise avec un autre appareil pour confirmer qu'elle fonctionne.

Comment savoir si un port de la multiprise est défectueux ?

Testez chaque port en y branchant un appareil différent. Si un port ne fonctionne pas avec plusieurs appareils, il pourrait être défectueux.

La multiprise Tripp Lite PDUMV1524 protège-t-elle contre les surtensions ?

Oui, la Tripp Lite PDUMV1524 est équipée d'une protection contre les surtensions pour protéger vos appareils connectés.

Puis-je utiliser la multiprise à l'extérieur ?

Non, la Tripp Lite PDUMV1524 est conçue pour une utilisation en intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Quel est le maximum de puissance que la multiprise peut supporter ?

La multiprise Tripp Lite PDUMV1524 peut supporter jusqu'à 15 A ou 3 600 W à une tension de 240 V.

Comment nettoyer la multiprise ?

Débranchez la multiprise et utilisez un chiffon sec pour essuyer la surface. Évitez les produits chimiques agressifs ou l'eau.

Que faire si les voyants de la multiprise ne s'allument pas ?

Assurez-vous que la multiprise est branchée et que l'alimentation est activée. Si le problème persiste, il se peut que la multiprise soit défectueuse.

La multiprise a-t-elle une garantie ?

Oui, la multiprise Tripp Lite PDUMV1524 est généralement couverte par une garantie limitée. Vérifiez les détails spécifiques dans le manuel d'utilisation.

Puis-je brancher un adaptateur sur la multiprise ?

Oui, vous pouvez utiliser des adaptateurs, tant qu'ils respectent les limites de puissance de la multiprise.

MODE D'EMPLOI PDUMV1524 Tripp Lite

Manual du propriétaire

PDU en bâti munie d'instruments de mesure

Importantes consignes de sécurité 12

Installation 13

Caractéristiques 14

Garantie 15

English 1

Español 6

TRIPP·LITE

© 2014 Tripp Lite. Tous droits réservés.

Importantes consignes de sécurité

Ce manuel contient des instructions et des mises en garde que vous devez respecter durant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et mises en garde affecter la garantie du produit.

- La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.

- La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

- Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).

- La PDU doit être installée par un technicien qualifié seulement.

- Ne pas tenter de monter la PDU sur une surface précaire ou instable.

- Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.

- Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.

- Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.

- Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.

- S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.

- Ne jamais essayer d'installer un équipement électrique pendant un orage.

- L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.

- La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.

- Ne pas tenter de modifier la PDU, v compris les fiches d'entrée et les câbles d'alimentation.

- Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.

- Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.

- Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

Installation

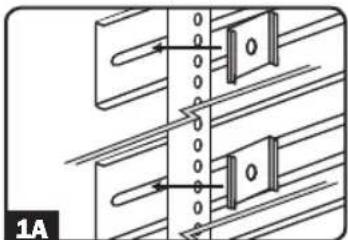

1A Configuration du bâti Zero U. Fixer les deux pattes de montage fournies avec l'unité PDU au boîtier du bâti à l'aide de la quincaillerie jointe. Il faut fixer les pattes de montage le long d'un plan vertical, à des points équidistants qui correspondent en gros au centre et aux extrémités de l'unité PDU. La configuration exacte du montage dépend du bâti et du boîtier. Si possible, utiliser des points de fixation préexistants dans le boîtier.

1B Configuration murale ou sous comptoir. Fixer les deux attaches de montage fournies avec l'unité PDU à un mur ou une surface semblable, plane et solide, à l'aide de la quincaillerie jointe. Il faut fixer les pattes de montage, le long d'un plan vertical ou horizontal à des points équidistants qui correspondent en gros au centre et aux extrémités de l'unité PDU. Si possible, utiliser des points de fixation préexistants. MISE EN GARDE : Ne pas essayer de monter l'unité PDU avec les prises faisant face au sol, les pattes de montage ne sont pas conçues pour supporter le poids de l'unité de cette façon.

1C Configuration en bâti zéro U. Pour montage sans outils : Placer l'unité de distribution comme désiré dans la baie, aligner les boutons avec les fentes de montage du bâti et glisser l'unité en place.

Remarque : Les boutons de montage sont pré-installés sur certains modèles.

Remarque : Sans tenir compte de la configuration, l'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

2 Fixer l'unité PDU aux pattes de montage. À l'aide d'un assistant, placer un coin arrière de l'unité à un bord intérieur de la patte de montage, faire pivoter l'unité vers l'autre bord et fixer en place.

3 Fixer le fiche d'entrée de l'unité PDU à une prise mise à la terre. Insérer la fiche directement dans une prise CA correctement mise à la terre, qui ne partage pas de circuit supportant une lourde charge électrique (comme un climatiseur ou un réfrigérateur).

4 Fixer l'équipement à l'unité PDU. Faire attention de ne pas dépasser la charge nominale de l'unité PDU. La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique.

5 Installation optionnelle (Modèles PDUMV20-24, PDUMV20-36 et PDUMV20-72). La PDU comprend un adaptateur qui convertit la fiche d'entrée L5-20P en fiche d'entrée 5-20P. L'adaptateur est en option; la PDU fonctionnera correctement sans être connectée à l'adaptateur.

1 Fiche d'entrée NEMA 5-15P (Modèles PDUMV15-24 et PDUMV15-36)
2 Prises NEMA 5-15R (Modèles PDUMV15-24 et PDUMV15-36)
3 Fiche d'entrée NEMA L5-20P (Modèles PDUMV20-24, PDUMV20-36 et PDUMV20-72)
4 Adaptateur NEMA 5-20P (Modèles PDUMV20-24, PDUMV20-36 et PDUMV20-72) : L'adapteur convertit le fiche d'entrée NEMA L5-20P en NEMA 5-20P.
5 Prises NEMA 5-15/20R (Modèles PDUMV20-24, PDUMV20-36 et PDUMV20-72)
6 Disjoncteur : Si le courant tiré par l'équipement connecté à l'unité PDU excède la charge nominale maximale, un disjoncteur se déclenchera pour empêcher des dommages. Quand un disjoncteur se déclenche, le poussoir se relève. Déconnecter l'équipement et laisser le disjoncteur refroidir une minute avant de rabaisser le poussoir pour réarmer le disjoncteur.
7 Amperímetro : La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique.
8 Interruptor de alimentación iluminado, con cubierta : L'interrupteur sera illuminé en rouge lorsque la PDU est mise sous tension. Le couvercle de plastique protège contre les mises en marche/arrêts accidentels.

Garantie

GARANTIE LIMITÉE

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'oeuvre pour une période de 2 ans (à l'exception des batteries interne du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retour.

Visitez www.tripplite.com/support avant d'envoyer un équipement pour réparations.

CETTE GARANTIE NE S'APPLIQUE PAS A UNE USURE NORMALE OU UN ENDOMMAGEMENT RESULTANT D'ACCIDENT, UTILISATION ERRONEE, ABUS OU NEGLIGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT ETABLIE DANS LA PRESENTE. SAUF DANS LA MESURE PROHIBEE PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, INCLUANT TOUTES LES GARANTIES DE COMMERCIALISATION OU ADAPTATION, SONT LIMITEES A LA DUREE DE LA PERIODE DE GARANTIE INDIQUEE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCIDENTELS OU PROVOQUES. (Certains Etats ne permettent pas de limitation pour la durée de garantie implicite, et certains Etats ne permettent pas l'exclusion ou la limitation de dommages accidentels ou provoqués, en conséquence les limitations ou exclusions ci-dessus peuvent ne pas être applicables pour vous. Cette Garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits variant suivant les juridictions).

AVERTISSEMENT : L'utilisateur individuel doit prendre toutes mesures pour déterminer avant utilisation si cet appareil est approprié, adéquat ou offre toute sécurité pour l'utilisation prévue. Du fait que les applications individuelles sont sujettes à de grandes variations, le fabricant n'assure aucune description ou garantie concernant l'aptitude ou l'adaptation de ces appareils pour toute application spécifique.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
