Caractéristiques techniques	Commutateur KVM 2 ports, supporte les connexions USB et HDMI
Utilisation	Permet de contrôler deux ordinateurs avec un seul ensemble de clavier, souris et écran
Maintenance et réparation	Vérifier régulièrement les câbles et connexions pour assurer un fonctionnement optimal
Sécurité	Équipé de protections contre les surcharges et les courts-circuits
Informations générales	Compatible avec les systèmes d'exploitation Windows, Mac et Linux

FOIRE AUX QUESTIONS - B003HC2DOCK1 Tripp Lite

Comment connecter le Tripp Lite B003HC2DOCK1 à mon ordinateur ?

Pour connecter le Tripp Lite B003HC2DOCK1 à votre ordinateur, utilisez un câble HDMI ou VGA selon votre configuration. Branchez simplement une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le commutateur.

Pourquoi mon écran ne s'affiche-t-il pas après la connexion ?

Assurez-vous que le commutateur est correctement alimenté et que le bon port est sélectionné. Vérifiez également que les câbles sont bien connectés et que l'écran est allumé. Si le problème persiste, essayez de redémarrer votre ordinateur.

Puis-je utiliser plusieurs écrans avec le Tripp Lite B003HC2DOCK1 ?

Oui, le Tripp Lite B003HC2DOCK1 permet de connecter plusieurs écrans. Assurez-vous que votre ordinateur prend en charge la sortie vidéo pour plusieurs écrans et que vous avez configuré les paramètres d'affichage dans le système d'exploitation.

Comment changer de source d'entrée sur le commutateur ?

Pour changer de source d'entrée, utilisez le bouton de sélection situé sur le commutateur ou le télécommande fournie, si applicable. Cela vous permettra de basculer entre les différentes sources vidéo connectées.

Le commutateur ne s'allume pas, que faire ?

Vérifiez d'abord si le commutateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est bien connecté. Si le commutateur ne s'allume toujours pas, essayez de le débrancher et de le rebrancher après quelques minutes.

Le son ne sort pas de mes haut-parleurs, que faire ?

Vérifiez que le câble audio est correctement connecté au port audio du commutateur et de l'ordinateur. Assurez-vous également que le volume n'est pas en sourdine et que les paramètres audio de votre ordinateur sont correctement configurés.

Le Tripp Lite B003HC2DOCK1 est-il compatible avec les systèmes d'exploitation Mac ?

Oui, le Tripp Lite B003HC2DOCK1 est compatible avec les systèmes d'exploitation Mac, ainsi qu'avec Windows. Assurez-vous d'avoir les derniers pilotes installés pour un fonctionnement optimal.

Où puis-je trouver le manuel d'utilisation du Tripp Lite B003HC2DOCK1 ?

Le manuel d'utilisation du Tripp Lite B003HC2DOCK1 peut être téléchargé depuis le site officiel de Tripp Lite dans la section support ou documentation.

MODE D'EMPLOI B003HC2DOCK1 Tripp Lite

Manuel de l'utilisateur

Station d'accueil pour commutateur écran-clavier-souris USB-C à 2 ports

4K @ 30 Hz, USB 3.2 Gen 1

Modèle : B003-HC2-DOCK1

English 1 • Espanol 9 • Pyszczny 25

D'excellence Industrielle

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

USB Type-C™ et USB-C™ sont des marques de commerce d'USB Implementers Forum.

Contenu de l'emballage

• Station d'accueil pour commutateur écran-clavier-souris USB-C à 2 ports
• (x2) câbles de USB-C à USB-C (M/M), 1 m (3,3 pi)
• Sélecteur de port à distance
• Manuel de l'utilisateur

Accessoires en option

Cables HDMI haute vitesse de la série P569-XXX-CERT
- Cable de synchronisation/charge ment de USB-A à Lightning de la série M100
- Câbles de USB-A à USB-C USB 3.1 Gen 1 de la série U428

Configuration requise

• Windows® 10 ou une version ultérieure, ordinateur avec port USB-C et mode alternatif DisplayPort USB-C

Remarque : Avec processeur Intel 7e generation (Kaby-Lake) ou une version ultérieure. Pour plus d'informations sur la generation de l'UTC, consulter https://www.intel.com/content/www/us/en/processors/processor-numbers.html

Mac® OS X 10.12 ou une version ultérieure, ordinateur avec port USB-C
- Android™ 8.0 ou une version ultérieure, téléphone intelligent avec port USB-C et mode alternatif DisplayPort USB-C DisplayPort

Remarque: Seuls Samsung et Huawei ® prenant en charge les opérations de type PC. D'autres marques prenent uniquement en charge le mode miroir. Les iPhone de Apple® ne sont pas pris en charge.

iOS 12.1 ou une version supérieure, iPad Pro® 3e génération (2018)

Remarque : Pour une(Meilleure experience HID, iPad OS 13 ou une version ultérieure est recommendé.

Prise en charge des dispositifs mobiles

Samsung Huawei HTC LG
Galaxy S8 P20 U11 V20
Galaxy S8+ P20 Pro U Ultra
Galaxy S9
Galaxy S9+
Galaxy S10
Galaxy S10+
Galaxy S10e
Galaxy Note 8
Galaxy Note 9

Caracteristiques du produit

• Permet à un ordinateur portable USB-C et un téléphone intelligent USB-C de partager un moniteur, un clavier et une souris, de même que des périhériques USB*.
• Le port HDMI prend en charge des résolutions 4K claires comme du cristal jusqu'à 3 840 x 2 160 @ 30 Hz.
• Fournit une distribution de puissance USB 3.0 pour le chargement d'ordinateur portable/ordinateur jusqu'à 85 W à des profils de puissance de 5/9/15/20 V.
• Prend en charge le mode DeX de Samsung et le mode Desktop de Huawei**.
• Video DynaSync™ permet la commutation continue en temps réel avec les moniteurs et les ordinateurs EDID/HDCP.
• Permet de commuter entre les ports en utilisant le sélecteur de port à distance inclus.
• Pré à l'emploi;aucunlogiciel supplémentaire requis ni aucune alimentation externe requise
• Les iPhone de Apple ne sont pas pris en charge.
  Pour que la sortie video fonctionne par l'entremise d'un port USB-C, elle doit prendre en charge le mode alternatif USB-C DisplayPort.
  * Compatible avec les téléphones intelligents lancés en 2018, ou une version ultérieure, qui prennant en charge le mode alternatif USB-C DisplayPort.

Identification des caractéristiques

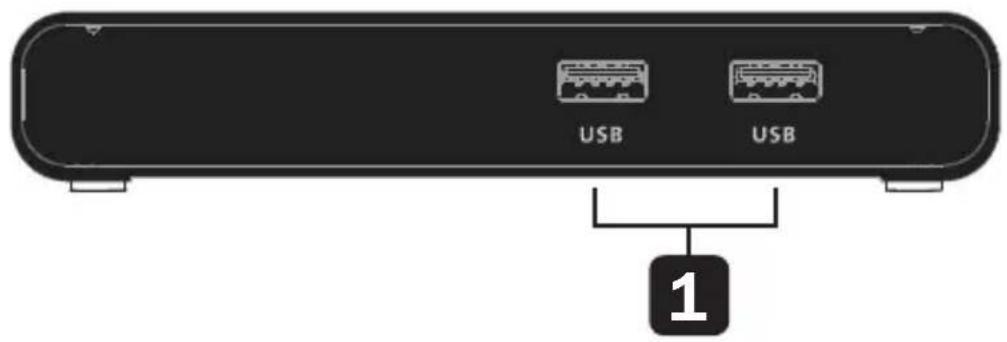

Panneau avant

Permet de connecter des périphériques USB-A, comme un clavier, une souris ou une clé USB.

Identification des caractéristiques

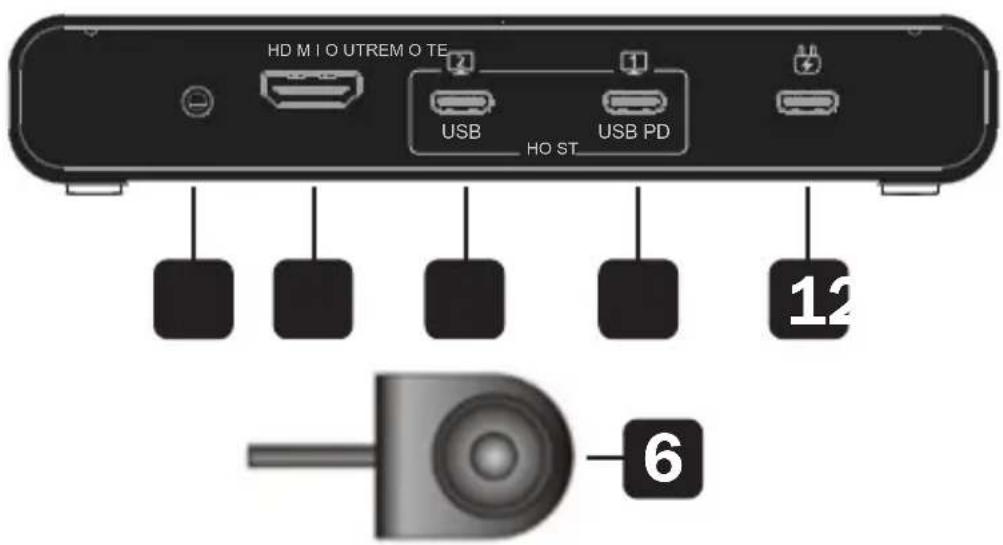

Panneau arrête

1 Entre CC du port USB-C*:

Permet la connexion d'une source d'alimentation USB-C.

2 Port USB-C 3.2 Gen 1 Type-C 1 (ordinateur portable)** :

Permet de connecter un ordinateur avec le cable USB-C inclus. Pour charger un ordinateur portable PD, connecter l'ordinateur à ce port.

3 Port USB-C 3.2 Gen 1 Type-C 2 (Android : mode DeX de Samsung ou mode Desktop de Huawei)**:

Permet de connecter un ordinateur portable ou une dispositif mobile Android avec le cable USB-C inclus.

4 EntreHDMI:

Se connecte à l'entrée HDMI d'un moniteur avec un cable HDMI fourni par l'utilisateur.

Identification des caractéristiques

5 Prise de selector de port à distance de 2,5 mm :

Permet de connecter le sélecteur de port à distance inclus.

6 Selecteur de port à distance :

Appuyer sur le bouton pour passer au port suivant lorsque connecté à l'appareil.

• Prend en charge une entrée d'adaptateur d'alimentation PD USB-C de 100 W maximum. Pour le chargement des dispositifs, un adaptateur d'alimentation PD USB-C certifié LPS (source à puissance limitée) de plus de 65 W est recommandé. La puissance minimum requise pour le système pour les fonctions USB de base et la sortie video doit être au moins 5 V 3 A. Les premiers 15 V alimenteront le B003-HC2-DOCK1. Les 10 W suivants alimenteront le dispositif USB-C connecté au port Android. Le reste de la puissance alimentera le dispositif USB-C connecté au port de l'ordinateur portable.
  Prend en charge le chargement d'un ordinateur portable PD USB-C avec une entrée de 5/9/15/20 V.
  * Prend en charge une sortie maximale de 5 V 2 A.

Identification des caractéristiques

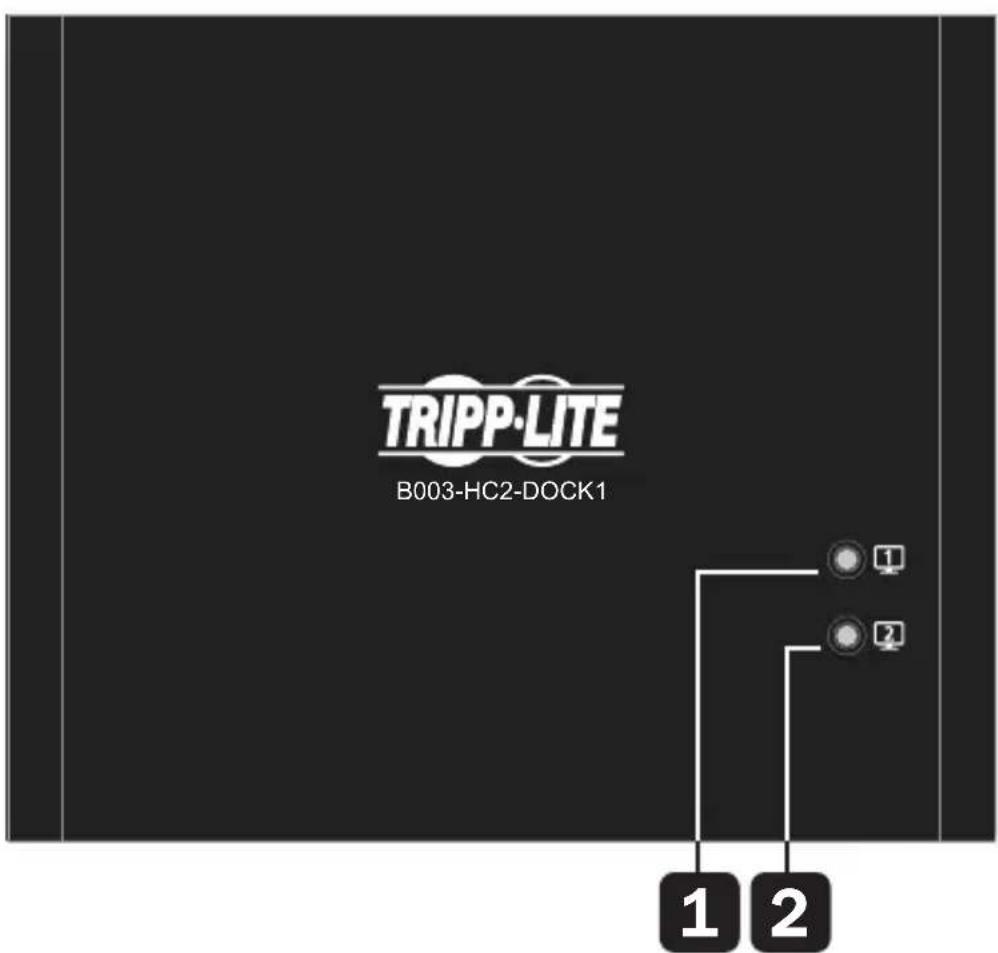

Panneau supérieur

1 Voyant à DEL de la console (Port 1):

S'allume en blanc lorsque la console correspondante est en cours d'utilisation.

2 Voyant à DEL de la console (Port 2):

S'allume en blanc lorsque la console correspondante est en cours d'utilisation.

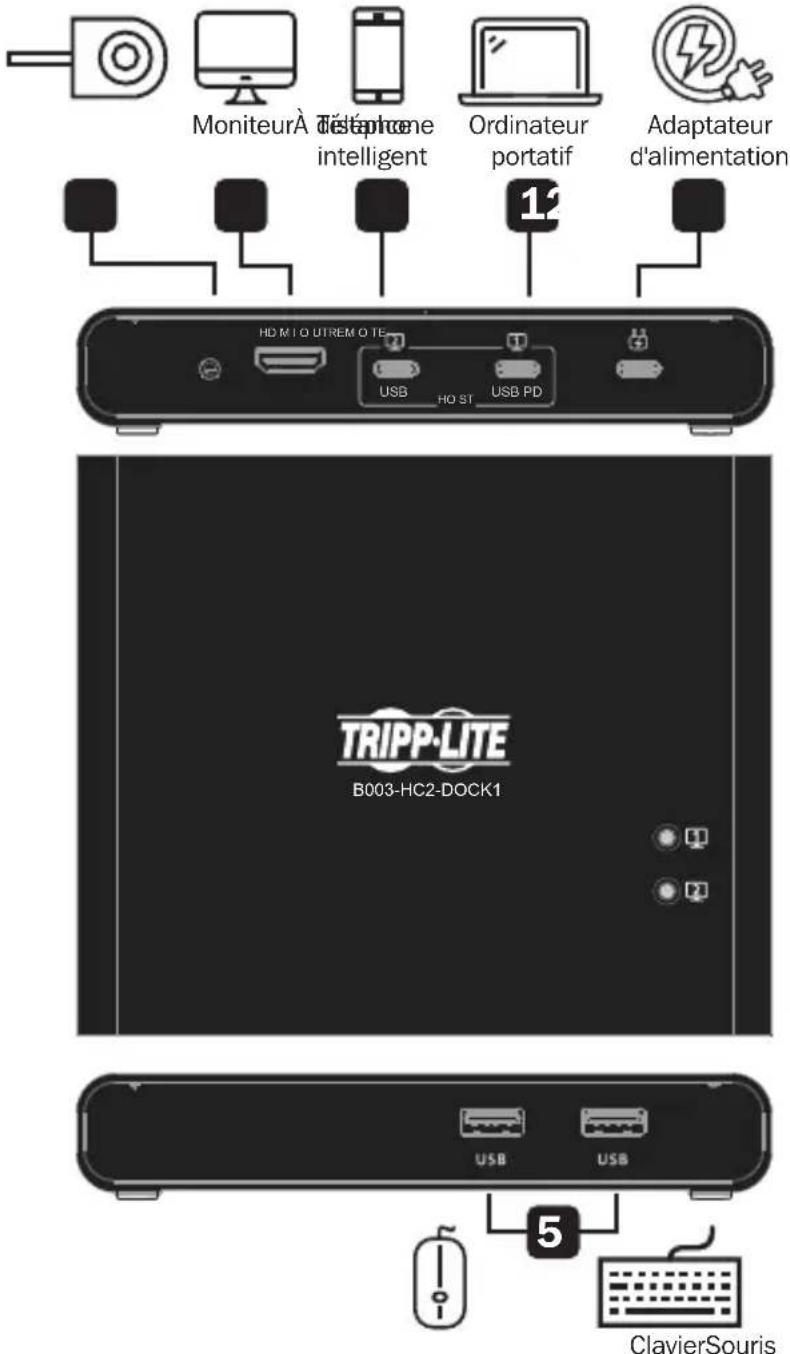

Installation et fonctionnement

Installation et fonctionnement

1 Permet de connecter un ordinateur ou un ordinateur portable au port 1 en utilisant un cable USB-C inclus.

Remarque: Le port 1 prend en charge le chargement PD 3.0 jusqu'à 85 W à des profils de puissance de 5/9/15/20 V.

1. Permit de connecter un apparéil mobile, un ordinateur ou un ordinateur portable au port 2 en utilisant un cable USB-C inclus.

Remarque: Le port 2 prend en charge le chargement jusqu'à 10 W (5 V 2 A). Il est recommandé de charger les ordinateurs portables en utilisant le port 1 et les appareils mobiles, comme les téléphones intelligents Android, en utilisant le port 2.

3 Permet de connecter un écran compatible HDMI avec un cable HDMI fourni par l'utilisateur.
4 (facultatif) Connecter un adaptateur d'alimentation USB-C comme l'adaptateur fourni avec l'ordinateur portable.

Remarque: Ce port prend en charge une entrée maximale de 100 W (20 V 5 A).

Un adaptateur d'alimentation PD USB-C de plus de 65 W est recommandé. Les 15 premiers W alimenteront le B003-HC2-DOCK1 même. Les 10 W suivants alimenteront le dispositif USB-C connecté au port 2. Le reste de la puissance alimentera le dispositif USB-C connecté au port 1.

5 Permet de connecter jusqu'à deux périphériques USB, comme les clés USB.
6 Permit de connecter le selecteur de port à distance inclus.

Sélection des ports

Appuyer sur le bouton sur le/selecteur de port à distance pour commuter entre les deux apparciels sources connectés. Le voyant à DEL de la console s'allumera pour indiquer quel port de la console est en cours d'utilisation.

Remarque: Si levoyant à DEL commence à clignoter, vérifier la consommation d'énergie du périhérique USB connecté.

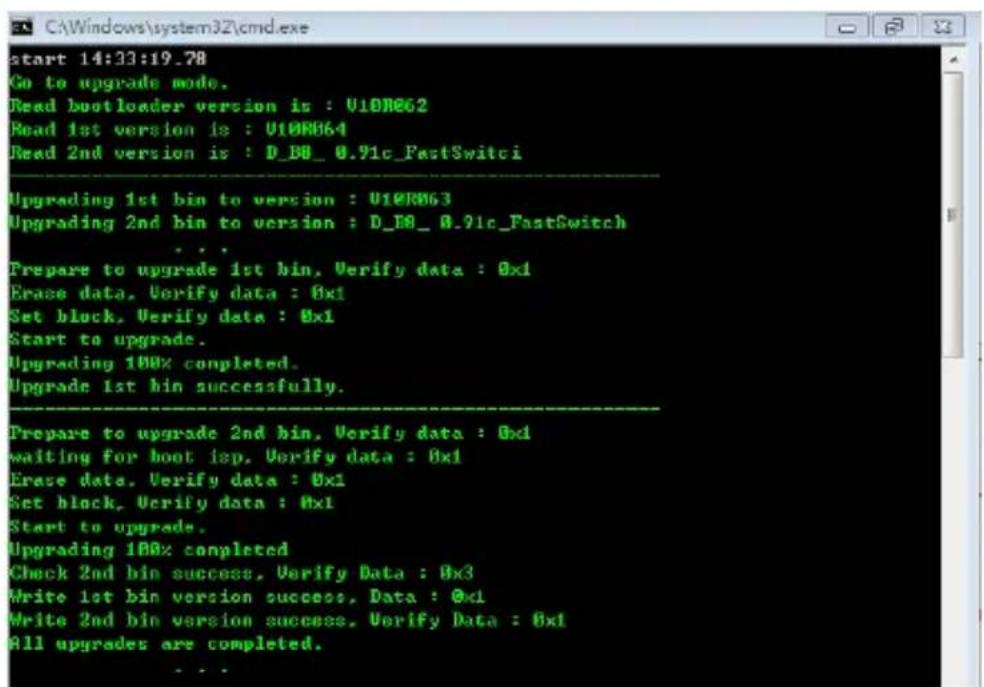

Mise à niveau du micrologiciel

1 Connecter une extrémité d'un cable USB-C à l'ordinateur et l'autre extrémité au port 1 sur la station d'accueil.

Remarque: Ne pas connecter une source au port 2.

1. Connecter le cable du selecteur de port à distance à l'appareil.
   3 Appuyer sur le bouton de la télécommande et le maintainir enfoncé, puismettreleB003-HC2-DOCK1 sous tension. Levoyant à DEL clignotera et l'appareil passera en mode de mise à niveau du micrologiciel.
   4 Executer le fichier Upgrade.bat et suivre les directives.
   5 Une fois la mise à niveau réussie, débrancher la source d'alimentation du B003-HC2-DOCK1 pour quitter le mode de mise à niveau du micrologiciel.

Caracteristiques techniques

Modèle B003-HC2-DOCK1
Connexion de dispositifs 2.
Connecteurs	En amont Ord	nateur (x1) USB 3.2 Gen 1 Type-C (femelle)
		Téléphone intelligent	(x1) USB 3.2 Gen 1 Type-C (femelle)
	En aval USB	x2) USB 3.2 Gen 1 Type-C (femelle)
		HDMI (x1) HDMI (femelle)
Sélection de la source (x1) 2,5 mm
Voyant à DEL (x2) blanc
Vidéo Résolution		maximale	3 840 x 2 160 @ 30 Hz
		Conformité US	USB 3.2 Gen 1 Type-C avec mode alternatif DisplayPort (compatible Thunderbolt 3); HDCP 1.4
Distribution de la puissance		Port 1 USB P	D 3.0 pour le chargement d'un ordinateur portable jusqu'à 85 W; les profils de puissance incluent 5/9/15/20 V*
		Port 2 5 V 2 A maximum pour le chargement d'un téléphone intelligent*
Consommation d'énergie CC : 5 V, 1,24			W, 406 BTU
Température de fonctionnement			0° à 40 °C (32° à 104 °F)
Température d'entreposage			-20 à 60 °C (-4 à 140 °F)
Humidité			0 à 80 % HR, sans condensation
Boîtier			Aluminium
Poids			0,38 kg (0,84 lb)
Dimensions			14,3 x 11,9 x 2,45 cm(5,63 x 4,69 x 0,96 po)

• Un adaptateur d'alimentation USB-C supplémentaire est requis.

Garantie

Garantie limitée de 3 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, d'être exempt de tous défauts de matérieliaux et de fabrication pour une période de 3 ans à partir de la date d'achat initiale. Si le produit s'avere défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplaçer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGueur, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTCS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

Garantie

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujéttes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
