EPWD15MB - Socle pour appareil électroménager ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Socle pour laveuse ou sécheuse
Marque	Electrolux
Modèle	EPWD15MB
Dimensions (L x P x H)	68,5 x 68,5 x 30,5 cm
Poids	18 kg
Alimentation électrique	Aucune (socle passif)
Capacité de charge maximale (tiroir)	29,5 kg (65 lb)
Capacité de charge maximale (appareil superposé)	Se référer aux spécifications de l’appareil
Matériau	Acier peint et plastique
Couleur	Blanc
Compatibilité	Laveuses et sécheuses Electrolux à chargement frontal
Fonctions principales	Surélève l’appareil ; tiroir de rangement intégré
Pieds réglables	Oui, 4 pieds avec contre-écrous
Supports de montage inclus	Supports avant et arrière avec vis
Dégagement arrière recommandé	12,5 cm (5 po) minimum ; + 2 cm (3/4 po) pour modèles vapeur
Entretien	Nettoyer avec un chiffon doux et humide
Garantie	2 ans (pièces)
Réparabilité	Pièces détachées disponibles auprès du SAV Electrolux
Normes de sécurité	UL / CSA

FOIRE AUX QUESTIONS - EPWD15MB ELECTROLUX

Comment installer le socle sous ma laveuse ou sécheuse ?

Pour installer le socle, commencez par le placer à quelques centimètres de son emplacement final. Mettez-le de niveau en ajustant les quatre pieds. Fixez les supports de montage avant et arrière selon votre type d'appareil (laveuse ou sécheuse). Inclinez le socle, glissez-le sous l'appareil, alignez les trous et vissez les supports à la base de l'appareil. Replacez l'ensemble debout et vérifiez le niveau. Pour plus de détails, suivez les étapes de la notice fournie.

Comment mettre le socle de niveau ?

Utilisez les quatre pieds de mise à niveau situés sous le socle. Tournez chaque pied pour ajuster la hauteur, puis vérifiez le niveau d'avant en arrière et de côté à l'aide d'un niveau à bulle. Une fois le socle stable, verrouillez chaque pied en serrant le contre-écrou contre la base du socle.

Quel est le poids maximum pouvant être placé dans le tiroir ?

Le poids total dans le tiroir fermé ou la combinaison du poids dans et sur le tiroir ouvert ne doit pas dépasser 29,5 kg (65 lb). Ne pas dépasser cette limite pour éviter d'endommager le tiroir ou le socle.

Ce socle est-il compatible avec tous les modèles de laveuses Electrolux ?

Le socle EPWD15MB est conçu pour les laveuses et sécheuses Electrolux à chargement frontal. Vérifiez les dimensions de votre appareil et l'alignement des trous de montage. En cas de doute, consultez la liste de compatibilité sur le site Electrolux ou contactez le service client.

Puis-je superposer une sécheuse sur une laveuse déjà installée sur un socle ?

Non, il est formellement déconseillé de superposer une sécheuse sur une laveuse déjà installée sur un socle. Le manuel indique : 'Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle'. Cela pourrait entraîner un risque de basculement ou de blessure.

Quelle est la garantie du socle Electrolux EPWD15MB ?

Le socle est couvert par une garantie limitée de deux ans à compter de la date d'achat. Pendant cette période, Electrolux réparera ou remplacera les pièces présentant un défaut de matériau ou de fabrication, sous réserve d'une installation et d'une utilisation conformes aux instructions.

Comment nettoyer le socle ?

Nettoyez le socle avec un chiffon doux et humide. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants agressifs qui pourraient endommager la finition. Essuyez ensuite avec un chiffon sec pour éviter les traces.

Comment verrouiller les pieds de mise à niveau ?

Après avoir ajusté la hauteur de chaque pied, verrouillez-le en serrant fermement le contre-écrou contre la base du socle, sans tourner le pied en caoutchouc. Cela empêche les pieds de se dévisser pendant l'utilisation.

Comment identifier la position des supports arrière pour ma laveuse ou sécheuse ?

Chaque support arrière a des languettes marquées 'A' et 'B', et des fentes à l'arrière du socle marquées '1', '2' et '3'. Pour une sécheuse, placez la languette A dans la fente 1 avec la flèche pointant vers l'arrière. Pour une laveuse, placez la languette A dans la fente 1 avec la flèche pointant vers l'avant. Reportez-vous au tableau dans la notice pour confirmation.

Quels outils sont nécessaires pour l'installation ?

L'installation nécessite un tournevis (non fourni) pour visser les supports de montage. Il est également recommandé d'avoir un niveau à bulle pour vérifier l'horizontalité. Prévoyez un carton pour protéger le sol lors de l'inclinaison de l'appareil.

MODE D'EMPLOI EPWD15MB ELECTROLUX

Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

IMPORTANT

Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut cause des blessures, voir la mort.

Une installation inappropriée du système de ventilation de la sechuse peut cause des blessures ou des dommages matériels.

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la séchuse.

Ne superposez pas une sechese sur une laveuse deja installee sur un socle.

ADVERTENCIA

En raison du centre de gravité plus élevé deselectroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latorial durant le fonctionnement. Il est possible de réduire la vibration en assurant que l'electroménager est installé correctement ('appareil doit être mis au niveau et stabilisé sur ses quatre (4) pieds en suivant les indications fournies).

Si la laveuse ou la secheuse est neue et n'a pas encore et 1. installée, passez a I'etape 4.

Si la sechuse est déjà installée, débranche la sechuse 2. de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Sur les modèles dotés de l'option à la vapeur, coupez l'alimentation en eau froide et débranche le tuyau d'alimentation en eau de la sechuse.

Si la laveuse est déjà installée, débranchez la laveuse de 3. la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise.

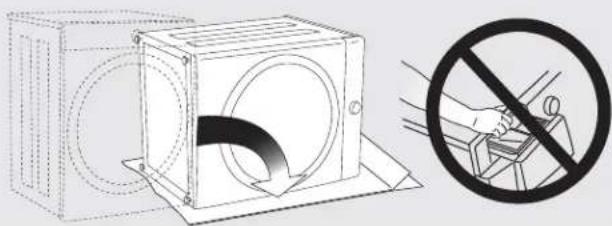

Protégéz le plancher avec un carton ou un autre revêtement 4. de sol. Penchez soigneusement la laveuse ou la séchuse sur le côte et vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

IMPORTANT

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour incliner la laveuse sur le côte. Cela pourrait endommager sérieusement votre laveuse.

IMPORTANT

Si les pieds ne sont pas complètement vissés, les trous de montage de l'électroménager ne s'aligneront pas sur ceux des supports.

Préparez le socle avant le montage

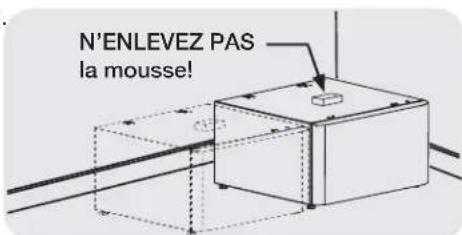

Placez le socle 1. a quelques pouces de son emplacement fi nal.

REMARQUE

Laissez environ 12,5 cm (5 po) derrière le socle pour laisser un espace libre à l'arriere de la laveuse ou de la séchuse par rapport au mur. Laissez 2 cm (3/4 po) supplémentaires pour l'entrée d'eau des séchues à la vapeur et un espace additionnel si la ventilation d'une séchuse s'effectue vers le haut ou vers le bas

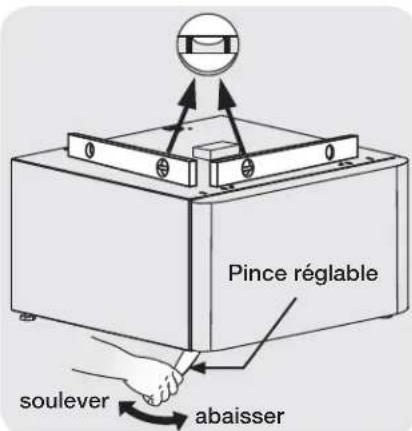

Mettez le socle à 2.
niveau (d'avant en
arrière et cote à
cote) en ajustant
chaque pied de
mise à niveau. Gar
dez l'extension des
pieds au minimum.

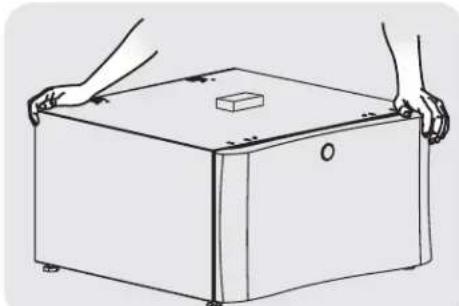

Balancez le socle d'un coin à l'autre pour en vérifi er la stabili-3.
te. Repetez la mise a niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

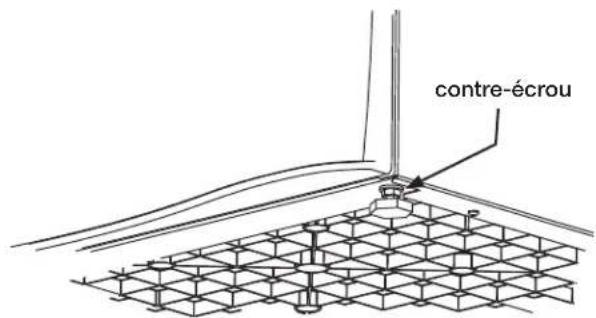

Sans tourner le pied en caoutchouc, verrouillez chaque pied 4. du socle en serrant bien son contre-écrou contre la base du socle.

Fixez les supports de montage avant

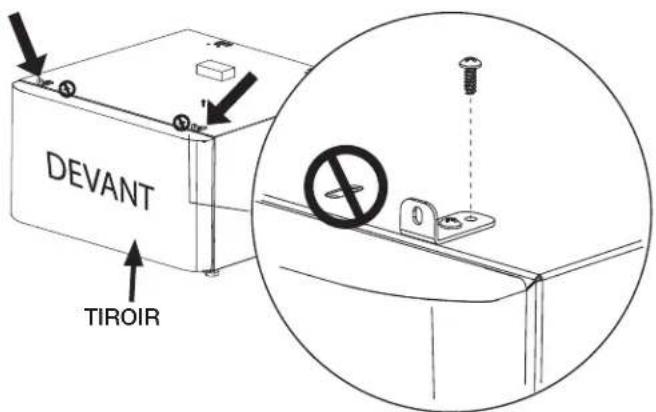

Fixez chaque attache avant avec 1. 2 vis à l'ensemble de trous le plus à l'extérieur.

Support avant du nécessaire

Fixez les supports de montage arrêté

Chaque support arrière est doté de languettes • marquées « A » et « B »

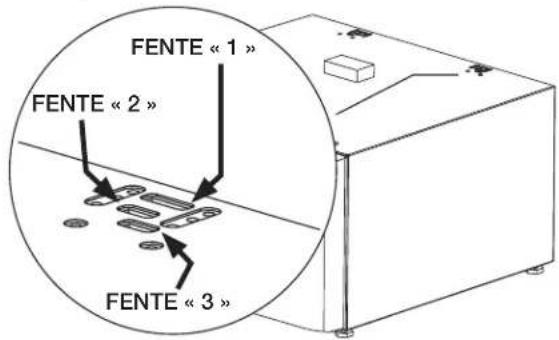

Chaque socle est doté de fentes à l'arrière, marquées « 1 », « 2 » et « 3 »

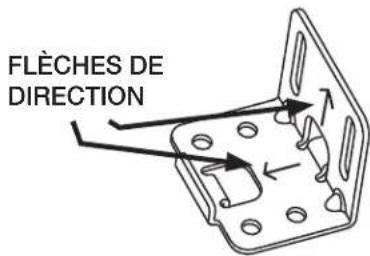

Chaque support arrirée presente également deux flèches qui indiquent la direction du montage sur le socle.

Déterminez votre type d'électroménager (laveuse ou séchuse) en 1.
vous reportant aux colonne 1 du tableau ci-dessous.

Disposez les supports arrêté en fonction de votre modèle (reportez-2, vous à la colonne 2).

Fixez chaque support à l'aide de 2 vis, en les faisant passer dans les 3. très alignés sur le socle.

1 - Électroménager 2	- Disposition du support arrière
SECHEUSE	Languette A dans • Fente 1 • Flèche pointant vers • l'arrière
LAVEUSE	Languette A dans • Fente 1 • Flèche pointant vers • l'avant

Fixez le socle à l'électroménager

Inclinez le socle sur le cote en fonction de l'orientation prévue 1. pour l'électroménager.

Gillessez le socle sous l'électroménager et alignez les trou des 2. supports de montage avec les trou dans la base de l'électroménager.

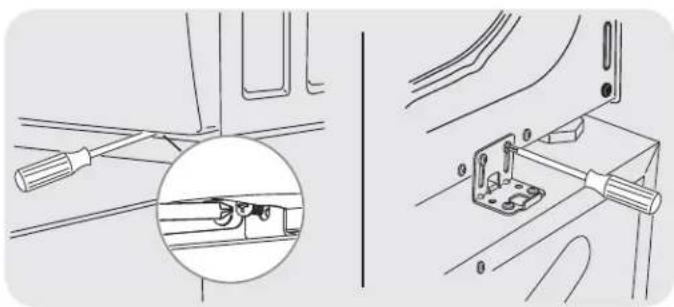

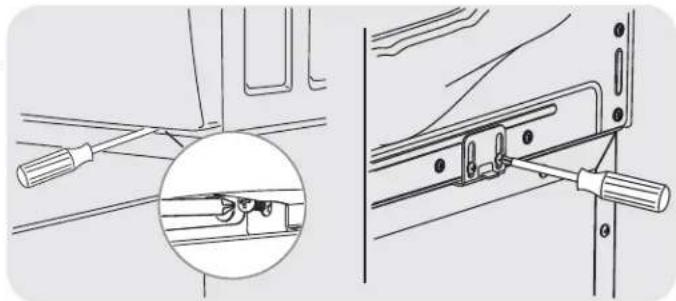

Fixez les supports avant et arrirée à la base de l'électroména-3. ger en installerant les vis fournies dans les trous - une vis par support avant et deux vis par support arrêté.

Obtenez de l'aide pour replacer I'electromenager et le socle en 4. position debout.

Après avoir replaced l'électroménager en position debout, des-5. serrez chaque vis de montage dans la base de l'électroménager. Laissez l'électroménager reposer dans les supports, puis serrez de nouveau chaque vis de montage.

LAVEUSE :

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

SECHEUSE:

IMPORTANT

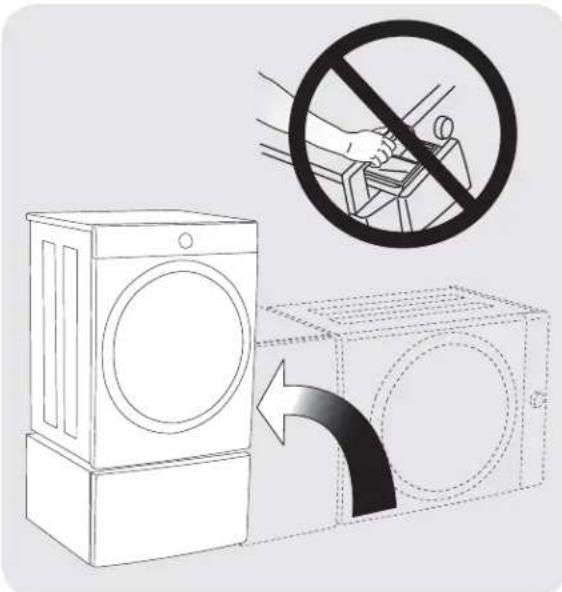

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour replacer la laveuse en position debout. Cela pourrait endommager sérieusement votre laveuse.

Installation ou réinstallation de l'électroménager

Laveuse sur socle : Secheuse sur socle :

Gillesz l'electromenager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en arrête 2. et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Glissez l'électroménager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en ar-2. rière et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Votre socle est couvert par une garantie limite de deux ans. Pendant deux ans a partir de la date d'achat d'origine, Electrolux repararou o remplacera les pieces de ce socle qui presenten un defaut de materiau ou de fabrication, si cet apparil est instalé, utilise et entenuet selon les instructions fournies.

Exclusions

Cette garantie ne couvre pas ce qui suit:

Les appels de service qui ne concernent pas un mauvais fonctionnement, un default de fabrication ni un vice de matériel, ou les appels effectuels pour les apparciels qu ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.
Les coûts de main-d'oeuvre ou de service à domicile.

The dommages caused au fi ne de l'apporeil ou la malsson pendant le transport ou I'installation, y compris. * sans s'y limiter, aux planchers, aux armoires, aux murs, etc.

Les dommages causés par : des répatriations effectuees par des techniciens non autorisés ; l'utilisation de pièces autres que les pièces Electrolux d'origine ou qui n' ont pas été obtenues par l'entretisme d'un réparateur autorisé; ou les causes étrangères comme l'abus, la mauvaise utilisation, une alimentation électrique inadéquate, un accident, un incendie ou une catastrophe naturelle.

Si vous doivent faire appel au service de réparation

Consévez-vous reçu, votre bon de livraison ou toute autre prévaue de paimèt valide permettant d'établir la période de la garantie au cas où vous auriez besoin de faire appel au service de réparation. Le service auquel vous avrez recours en vertu de cette garantie doit être obtenu en communiquant avec Electrolux aux adresses ou aux numériels de téléphone énumérés dans le manuel d'utilisation et d'entrottien.

Cette garantie n'est valde qu'aux Etats-Unis, a Puerto Rico et au Canada. Aux Etats-Unis et a Puerto Rico, voite appareil est garanti par Electrolux Major Appliances North America, une division d'Eletrolux Home Products, Inc. Au Canada, suaque appareil est garanti par Electrolux Canada Corp. Nul n'est autorise a modifier les obligations contenues dans cette garantie ni a y apporter des ajouts. Les obligatons de cette garantie concernant la reparation et les pieces doivent etre remplies par Electrolux ou par une compagne de reparation autorise. Les caractéristiques et specifiations décrites ou illustrées neuent etre modifiees sans préavis.

ENREGISTREMENT DU PRODUIT

Notez ci-dessous la date d'achat et le nombre de modele de vous appeareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.

Pour rejoindre le service sans frais aux États-Unis et au Canada: 1-877-4ELECTROLUX (1-877-435-3287).

Pour obtenir de l'aide et de l'information sur les produits en ligne, visitez le site

http://www.electroluxappliances.com.
